Этапы монтажа ливневой системы водоотведения частного дома

Инструкция по монтажу ливневой канализации закрытого типа

Устройство это требует не столько профессионального монтажа, сколько тщательной подготовки. Следует сделать целый ряд измерений и исследований: изучить рельеф участка, просчитать уровень осадков и нагрузок, собрать необходимые инструменты и оборудование и, наконец, спроектировать схему будущей канализации.

Если все расчеты произведены правильно, а работа проведена грамотно, то ваша ливневка:

  • защитит фундамент и отмостки дома;
  • в разы уменьшит возможность подтопления подвалов и погребов дома;
  • защитит постройку от сырости;
  • предупредит возможность заболачивания участка.

Подготовка

Материалы, используемые в процессе выполнения работ, должны быть водоустойчивыми и антикоррозийными.

Соединения конструктивных элементов должны быть герметичными. Подготовив схему монтажа, необходимо сделать подсчет метража труб и других требуемых элементов. Защита и качественная прочистка ливневой канализации предполагает устройство двух колодцев дополнительно. Чистка труб производится металлическим тросом.

Кровельный водосток

Для работы понадобятся: желоба, водосточные трубы, воронки, крепежный материал, заглушки.

Монтаж водостока  дома происходит поэтапно:

  • устанавливаются воронки;
  • прокладываются желоба;
  • закрепляются трубы (если выбрана точечная схема);
  • закрепляются лотки (если схема линейная);
  • обустраивается закрытый сброс воды в водосборник, либо открытый в ливневый дренаж.

При монтаже следует учитывать угол уклона конструкции. Он должен составлять не менее 2% .

Технология установки желобов на крышу дома является следующей:

  1. Подготовить специальные отверстия для монтажа дождеприемников.
  2. Установить элементы с последующей герметизацией всех стыков.
  3. Установить трубы для стекания по ним воды.
  4. Укрепить все устройства и элементы хомутами к крыше и стенам строения.

Наземная часть

Сначала производим разметку территории участка. По проложенной трассе роем вокруг траншеи под лотки и трубы, с учетом промерзания почвы.

Дальше монтаж ливневой канализации производим в такой последовательности:

  • закрепляются наземные дождеприемники;
  • на дно канав засыпается вокруг песок и утрамбовывается;
  • укладываются лотки и трубы;
  • объединяются в одну систему все составляющие дренажа и ливневой канализации (дождеприемники, пескоуловители, колодцы);
  • закрепляются лотки;
  • монтируются решетки.

Собранные таким образом, дренаж и ливневая канализация требуют проверки. Крышу поливают водой из шланга с малым напором. Если она не застаивается, свободно проходит по водостоку и канализации, значит, прослужит вам долго и убережет и дома, и землю вокруг них от талых и дождевых вод.

Ливневая канализация является одной из составляющих дренажной системы загородного дома. Поэтому монтировать ливневку непосредственно в дренаж на делянке нельзя. Трубы для дренажа и ливневки на участке прокладывают таким образом, что последние располагаются над первыми.

Монтаж ливневой канализации в грунт

С целью обустройства закрытой ливневой канализации придерживаются следующих действий:

  • утвердив схему монтажа, делают разметку территории с помощью обозначений предварительных мест установки канализации;
  • выкапывают ямы, утрамбовывая их дно и засыпая его песком на 15 — 20 см;
  • утепляют траншеи геотекстилем, если есть необходимость;
  • подготавливают котлован для коллектора, выкопав яму и залив ее бетоном с помощью металлических колец или пластиковой емкости.

Для создания котлована можно использовать заводской колодец, помещенный в подготовленную яму. Для облегчения работы используются пластиковые трубы и фитинги. В траншеи, вырытые заранее, производят укладку труб. Затем они соединяются с лотками и коллектором.

Располагать смотровой колодец следует на каждые 5 м канализации. В местах, где отсутствует водоприемник, выполняется устройство желоба, прикрываемого решеткой. Очиститель песка должен быть расположен между желобом и лотком. Это обеспечивает стекание в систему очищенной воды.

Проверка работы

Когда вся дивневка уже собрана, то можно приступать к ее тестированию. Это позволит выявить работоспособность конструкции. Во все водоприемные колодцы, которые установлены, выливают по 10 л воды. Далее необходимо определить то, с какой скоростью выходит вода из системы и в каком количестве.

При достаточно быстрой скорости объем вытекающей воды сравняется с объемом втекающей. Это означает, что система была собрана качественно и все работы выполнены правильно. В дальнейшем она будет функционировать верно.

По периметру дома ливневая канализация устанавливается также, как и на территории.

Проектирование ливневой канализации

Главное требование к ливневой канализации – максимальная эффективность ее работы. При проектировании ливневой канализации требуется учитывать ряд факторов:

  1. Расчетный объем стоковых вод с учетом различной интенсивности осадков;
  2. Ориентировочная продолжительность прохождения дождевых вод по ливневой канализации;
  3. Рельеф местности;
  4. Площадь стока и так далее.

Также необходимо учесть состав стоковой воды. Очистные устройства (фильтры) для стоков жилого квартала и для стоков с предприятий будут разными.Проект ливневой канализации в обязательном порядке должен учитывать нормативные санитарно-гигиенические требования. Использование в проекте естественного уклона местности делает дождевую канализацию более экономичной.

В проекте обязательно должна быть указана следующая информация:

Вид дождевой канализации (открытая, закрытая или смешанный тип системы).

Способ сбора дождевых и талых вод. Существует два способа сборы воды: линейный и точечный. Линейный сбор подразумевает наличие протяженной системы лотков и желобов, которые собирают воду. Для точечного сбора воды на низких участках территории и под водостоками устанавливаются отдельные дождеприемники.

Схема расположения и количество колодцев.Для монтажа ливневой канализации используют колодцы двух типов: приемные и ревизионные. Задача приемных колодцев – сбор талой и дождевой воды. В небольших системах достаточно установить один приемный колодец в самую нижнюю точку дождевого трубопровода. Другой вариант – воды могут отводиться в коллекторный колодец дренажной системы. Ревизионные, или, смотровые колодцы необходимы для сезонного обслуживания ливневой канализации и регулярного мониторинга ее работоспособности. Такие колодцы необходимо устанавливать по всей протяженности ливневой канализации на определенном расстоянии.

Спецификация трубопровода: – глубина залегания (выбирается, исходя из требований к работе ливневки, ниже или выше точки промерзания);- протяженность и сечение (от сечения труб зависит градус уклона трубопровода при укладке; чем больше диаметр труб, тем меньший нужен уклон; точный угол уклона рассчитывается для каждого элемента отдельно).

Виды

Поверхностный водоотвод предназначен для защиты участка от избытка дождевой и талой воды. Такая система особо популярна у домовладельцев, подходящих ответственно к обустройству частной территории и защите строений. Монтаж открытого водоотвода не допускает проседания и разрушения фундамента зданий, асфальтовых покрытий и вымощенных дорожек, защищает корни деревьев от переизбытка влаги.

Поверхностный водоотвод представлен двумя типами:

  • линейный;
  • точечный.

Линейный водоотвод представляет собой протянутые по территории участка углубленные желоба, смонтированные из пластика или выполненные из бетона. Такая система устанавливается на участках, занимающих большие площади.

Конструкция и схема монтажа систем линейного водоотвода

Точечный водоотвод – это система дождеприемников, соединенных с ливневыми канализациями. Также в эту систему входят приемники песка, предназначенные для предотвращения засорения канализации. О засорах канализации многое знают ребята из компании «Прочистка-МСК».

Сравнивать два этих типа водоотвода нет смысла, каждый из них дополняет друг друга. Специалисты, для более практичного и качественно отведения воды, рекомендуют соединять эти два типа. В таком случае водоотвод будет максимально эффективным.

Конструкция и схема обустройства точечного водоотвода

Тип ливневой канализации

В зависимости от типа прокладки каналов ливневка может быть:

  • линейной;
  • точечной;
  • смешанного типа.

Линейная состоит из поверхностных желобов, размещённых вдоль дорожек и накрытых декоративной решёткой. Желоба могут быть выполнены самостоятельно из бетона, а также собираться из покупных изделий — стальных, бетонных или пластиковых, составленных в линию с герметизацией стыков. Разветвлённость желобов может быть значительной, собираясь отдельными рукавами от построек и дорожек в общий коллектор.

Линейный водоотвод

Точечная канализация означает одиночный приёмник от каждой водосточной трубы, перекрытый решёткой, после чего вода попадает в трубопровод подземной канализации. Трубы от отдельных точечных водоприёмников также собираются в одну магистраль.

Точечная ливневая канализация

Смешанный тип применяется, если наряду с линейной сетью есть необходимость выполнения отдельных точечных водоприёмников, расположенных в стороне от открытых желобов.

Виды сантехнических труб для канализации

Для создания систем канализации выпускается внушительное количество труб и фитингов. Чугунные трубы, которые практически не имели конкурентов, уверенно потеснили современные изделия из полимеров — трубы и сантехника для канализации различного назначения.

На современном рынке представлены такие виды труб:

  • Чугунные трубы, которые обладают хорошей коррозионной стойкостью, но дороги, а их большой вес и сложности при соединении затрудняют монтаж.
  • Трубы из поливинилхлорида (ПВХ) – одни из самых популярных изделий. Они относительно недорогие и имеют отличные эксплуатационные характеристики.
  • Трубы из полипропилена обладают высокой термостойкостью, до 90 градусов. Эксплуатационные характеристики в остальном практически совпадают. Полипропилен имеет наименьший удельный вес и является самым легким и твердым пластиком.
  • Трубы из полиэтилена используются редко из-за их невысокой теплостойкости. Их использование ограничено температурой стоков в 40 градусов. Трубы из полиэтилена часто используются в качестве стояков. Их толстые стенки и высокая эластичность значительно уменьшают шум движущихся стоков.

Благодаря наличию в продаже самых различных устройств, пластиковых труб, решеток, желобов, фитингов и много другого для канализации, ее можно легко смонтировать самому. Но при этом конкретную схему канализации нужно хорошо продумать и рассчитать. При монтаже канализации нужно руководствоваться правилами СНиП, соблюдать рекомендуемые уклоны и укладывать трубы расчетного диаметра. Только при правильном расчете, аккуратном монтаже и соблюдении всех правил монтажа канализация будет работать надежно и эффективно.

https://youtube.com/watch?v=7iITPYd0f08

Варианты системы водоотведения

Дождевая канализация оборудуется по двум схемам отведения осадков: точечной и линейной.

Линейный сбор осуществляется с территории всего участка – с бетонированных площадок и дорожек. Это система каналов, забранных решетками и осуществляющих транспортировку воды к коллектору. Схема включает комбинацию фильтров для улавливания мусора.

Точечный сбор включает установку нескольких дождеприемников, соединенных с магистралью, отводящей воду с участка. Точки забора размещаются под водосточными трубами. Чтобы работа системы была эффективной и долговечной, необходим монтаж защитных решеток и пескоулавливателей. Дождеприемники для ливневой канализации всегда связаны с подземным трубопроводом.

Обычная практика проектирования — объединять эти системы в одну более функциональную схему водоотведения.

Системы водоотведения

Принцип работы

Ливнёвка работает так:

  • по расположенным по всему участку лоткам и желобам талая и осадочная вода собирается в специальные колодцы;
  • чтобы собрать воду с крыши поблизости крыльца устанавливаются поддоны. Эти элементы в зависимости от предъявляемых требований к прочности выполняются из бетона или пластика;
  • на огороде вода собирается посредством ливневых труб. Избыточная влага перенаправляется в колодец именно по ним;
  • фильтрация поступающей жидкости от песка и мусора осуществляется за счёт пескоуловителей, устанавливаемых в местах соединения водоотводящего канала с колодцем;
  • после того, как вода пройдёт пескоуловитель, она проникает в ливневый колодец. Это сооружение является промежуточным элементом между каналами и коллектором служащим, в свою очередь, для накопления влаги и, при необходимости, её вторичного использования.

Типовые схемы закрытой ливневой канализации

Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.

Устройство и состав простой закрытой системы с точечным водоотводом

Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.

В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:

  • Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
  • Подземная сеть из безнапорных труб для внешней канализации.
  • Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
  • Водосборный колодец.
  • Пескоулавливатели.

Разветвленная точечная схема водоотвода

Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:

  • в придверных приямках;
  • возле входных групп;
  • на ровных мощеных площадках;
  • под поливочными кранами.

И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.

Виды сливных трапов

Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

Линейный водоотвод

В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:

  • отмосток вокруг строений с неорганизованным водостоком с крыш;
  • площадок с твердым покрытием;
  • газонов;
  • зон возле бассейнов и фонтанов;
  • игровых площадок с искусственным покрытием.

В состав линейного водоотвода входят такие элементы:

  • желоба и лотки;
  • защитные решетки;
  • торцевые заглушки;
  • фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).

Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.

Из чего состоит ливневка

Стандартные составляющие водоотведения объединены в общую взаимодействующую систему с линейными и точными технологическими характеристиками. Канализация ливневого водоотведения – это комплексные устройства и каналы, состоящие из:

  1. Дождеприемников, которые собирают все виды осадков. Это – воронки, поддоны, лотки, желоба.
  2. Точечных или линейных трубных систем, проводящих осадки к устройствам для фильтрации (коллекторам), а затем к местам сброса.
  3. Смотровых ревизионных колодцев (осуществляют контроль за ливневкой) с люками. Через них чистят систему.
  4. Фильтров в виде пескоуловителей, собирающих твердые частицы и защищающих сеть от засорения.
  5. Решеток с крупными отверстиями, через которые уходит вода (алюминиевые, стальные, чугунные) – бывают прямоугольными и квадратными.

Вся система каналов и устройств отправляется в колодцы коллекторов, распределяясь затем в месте разгрузки. Прокладка ливневки в грунте применяет систему труб. В траншеях и канавах на поверхности встраивают лотки и желоба, сделанные из пластика, асбеста или бетона.

Водоотведение устанавливают на крыше. Дождеприемники всегда находятся под трубами. Вверху лотки и поддоны всегда прикрыты решетками.

Приступая к монтажу дождевой канализационной системы, нужно обязательно схематично составить место расположения каналов, а уже потом выполнять работы.

ВАЖНО! Чтобы обеспечивалось естественное движение осадков по системе водосбора до места фильтровки и выгрузки, составляющие канализационной системы необходимо уложить с наклоном в сторону данных систем.

Системы водоотведения

Существует несколько разновидностей систем, отводящих дождевые и талые воды:

  1. Открытый тип. Для отведения избыточных вод в этой системе используются открытые каналы, кюветы, лотки.
  2. Закрытый тип. Вода, собранная специальными водоотводящими лотками, поступает в колодцы дождевой канализации (дождеприемники), а затем в сеть трубопроводов, расположенную под землей, по которой сток направляется на сброс. В этой сети могут быть предусмотрены сооружения для очистки воды.
  3. Смешанный тип. В этом случае некоторые элементы системы открытого типа могут быть заменены подземной сетью труб.

Дождеприемник закрытой системы отвода стоков

Рядом с каждым домом в обязательном порядке проектируется дренажная канализация для отведения излишней влаги от его фундамента. Порой у чрезмерно бережливых хозяев возникает соблазн использовать эту систему и для отведения избыточных атмосферных осадков и вешней воды. Эксперты этого делать не рекомендуют, поскольку избыток влаги будет пагубно действовать на фундамент, приводя к его разрушению в более короткие сроки. Проектирование дождевой канализации абсолютно необходимо, и не стоит на этом экономить.

Эксплуатация

Ливнёвка – достаточно надёжная в использовании система водоотвода, требующая минимального технического обслуживания.

В регулярное обслуживание входит:

  • прочистка защитных решёток наземных элементов от крупного мусора (веток, листвы и т. п.);
  • удаление осадка из пескоуловителей;
  • очистка желобов по периметру крыши.

Необходимо также особое внимание уделить эффективности работы ливнёвки. Если отмечены застои воды или некачественный водоотвод, причина кроется в засорении трубопровода, расположенного под землёй

Для решения проблемы требуется применение спецтехники. Промывка канализации проводится через смотровые колодцы или коллекторы. Специалистами используются специальные водяные насосы, оснащённые длинным шлангом с насадкой-соплом. Вода под высоким давлением вымывает мусор и освобождает трубопровод. Такая экстренная промывка требуется исключительно в случае несоблюдения основных правил эксплуатации:

  • несвоевременной очистке решёток и пескоуловителей;
  • или при отсутствии в системе фильтров и пескоуловителей.

Разновидности ливневой канализации

1.методом самотека.

2.метод сифона.

Системы самотечного типа используют желоба, уложенные под уклоном, приспособленные для сбора и отвода жидкости. Стоки заполняют систему не полностью.

Внимание! Способ организации слива не имеет высокой производительности, трубы заполняет не только вода, но и воздух, поэтому для водостока требуются трубопрокаты с большим диаметром при их большом количестве. Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха

В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы

Ливневая канализация, работающая по методу сифона, отделяет входящую в трубу жидкость от воздуха. В водостоке остается только столб из стоковых вод, что повышает эффективность работы системы.

Стакан может отличаться от воронки по ширине в большую сторону, тогда посредством стакана фиксируют края поверхности крыши.

Таким образом, выделяют следующие основные части конструкции канализации для отведения стоковых вод в многоэтажках:

1.из воронки, с помощью которой забирают жидкость с крыши.

2.из стояка, по которому передвигают жидкость вниз по системе.

3.трубы отвода, чтобы устранять жидкость от жилого дома.

4.выпуска, через который сливают стоки из коллекторов в общую сеть канализации.

Внимание! Все детали конструкции прокладывают с внутренней стороны здания, поэтому они надежно защищены от внешних негативных условий климата. Замерзанию подвержена лишь воронка, которая находится снаружи, ее необходимо снабдить обогревающим кабелем

Воронка расположена на участке стыка крыши и слива, поэтому ее устройство хорошо герметизируют. Воронку располагают в низкой точке кровли, угол наклона формируют во время заливки кровельной стяжки.

Внутренняя канализация имеет несложный монтаж, если обладать необходимыми знаниями и умениями.

Во время монтажных работ, также проектировании опираются на СНиП 2.04.0.1.85, в документации обозначены главные требования к строительству системы, ее эксплуатации.

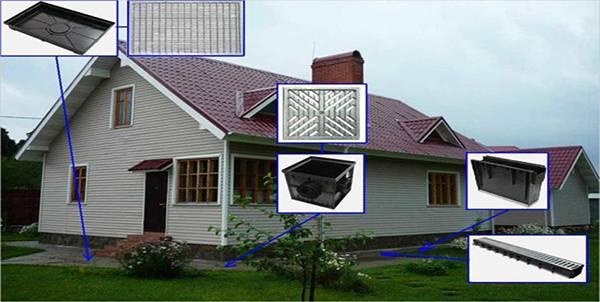

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE
