Как сделать водопровод в частном доме своими руками

Правильное расположение ввода воды в дом

Вода в частный дом в подавляющем большинстве случаев заводится от трех источников: скважина, колодец и центральное водоснабжение. При этом узел прохода фундамента и пола меняется не существенно, но изменяется то, что следует сразу за ним: при центральном водоснабжении не требуется блок автоматики и гидробака, однако одно из частых требований — установка счетчика.

Существуют два метода обустройства скважины: с кессоном и со скважинным адаптером. Если на участке нет бани или гаража, и вы не планируете делиться водой с соседями, то адаптер — идеальный вариант. Подробнее о преимуществах адаптера вы можете почитать в этой статье. При рассмотрении вопроса, куда в доме ввести водопровод, надо учесть, где будет располагаться гидробак, реле давления и сухого хода при необходимости, также не следует забывать о фильтрации воды и водоподготовке. При обустройстве скважины кессоном автоматику и фильтра можно разместить в нем.

Если вы хотите колодец, то существуют 2 варианта, как провести воду в дом: если присутствуют ограничения по пространству, то лучше установить насосы со встроенной автоматикой. Для этого отлично подойдут колодезные насосы Grundfos SBA или Dab Divertron. Если в вашем доме есть отдельное техническое помещение, то можно рассмотреть вариант с насосной станцией. Однако при этом следует учесть, перепад между станцией и уровнем воды в колодце не должен превышать 8 м.

Обычно ввод делается возле стены. Узел ввода (условно к нему можно отнести и фильтр, и реле давления, реле сухого хода, выход половинчатого крана на улицу, гидроаккумулятор), занимает ширину около 0,5 метра на стене.

Совет! На этапе проектирования своего жилого дома заложите место под котельную. В техпомещении вы сможете разместить оборудование, провести всю коммуникацию, а также избавит от шума насосной станции.

Заранее определитесь с расположением скважины или колодца на участке, чтобы минимизировать расстояние от источника водоснабжения до ввода в дом. Это позволить не только сократить объем земляных работ, но и позволит понять, в какую сторону сделать закладную в фундаменте.

Как подключить насосную станцию

Чтобы в помещение поступало необходимое количество воды, ведется подключение насосной станции. При помощи этого приспособления жидкость поднимается из колодца. Станция не может работать в условиях низких температур, поэтому располагать ее следует в пристройках или подвальных помещениях.

При монтаже системы к оборудованию подводится труба, на которой имеется переходник. К нему крепится тройник, на одном конце которого расположено сливное устройство. Устанавливается шаровой кран и фильтр грубой очистки. При необходимости есть возможность отключать и сливать воду. В тройник встраивается обратный клапан. Он необходим для предотвращения обратного слива жидкости.

Чтобы точно направить трубу по направлению к насосной станции, применяется специальный уголок. Соединение элементов конструкции идет с использованием узлов под названием «американка».

При подключении станции ведется монтаж демпферного бака и реле давления. Насос располагается в скважине, а все остальное оборудование размещается внутри помещения. Демпферный бак располагается внизу, а реле давления устанавливается поверх труб.

Важным элементом системы водопровода является датчик сухого хода. Его работа заключается в остановке насоса при отсутствии воды. Этим устраняется риск поломки оборудования. На последнем этапе идет установка переходника диаметром 25 мм.

Установленную насосную станцию необходимо проверить. Для этого ведется запуск системы. Если все узлы работают исправно, значит, монтаж проведен верно. В случае наличия перебоев требуется остановить работу и устранить неисправности.

Уход и ремонт

Работу системы нужно постоянно контролировать. При наличии неисправности требуется сразу же отключить водоснабжение частного дома от центрального водопровода. При обнаружении течи следует провести ремонтные работы:

  1. Вырезается из резины хомут, заматывается отверстие в трубе и закрепляется проволокой.
  2. Проводится ремонт при помощи холодной сварки. Затем поверхность обезжиривается и смазывается ацетоном.
  3. Если отверстие небольшое, то в него закручивается болт. Для старых труб такой способ не подходит.

Обслуживание системы заключается в контроле давления и чистоты воды. Часто уменьшение напора связано с засоренностью фильтров. Для этого они прочищаются. Если такой возможности нет, то они меняются на новые.

Установка водопроводной системы в частном секторе возможна своими руками. Для этого необходимо разбираться в системе монтажа, подготовить схему, приобрести необходимые материалы и начинать процесс сборки.

Подбор источника водоснабжения

Прежде всего нужно определиться с источником для водоснабжения. Нужно знать, что по нормам водопроводная система должна обеспечивать водой каждого из проживающих в доме исходя из расчета 30-50 л в сутки на человека.

При обустройстве ванной и канализации расчетный показатель увеличивается в три раза. Для полива огорода и зеленых насаждений предполагается расход воды как минимум 5 л на кв. метр.

Галерея изображений
Фото из
При подключении системы водоснабжения частного дома к централизованным сетям производится врезка трубопровода, для проведения которой требуется получить разрешение

Независимым от централизованных систем источником водоснабжения загородного дома чаще всего является скважина

Поставку воды в частный дом нередко устраивают на базе шахтного колодца. Водопровод из колодца может быть организован по летней или по зимней схеме

Независимо от типа источника система автономного водоснабжения включает наружную и внутреннюю часть, каждая из них требует грамотного проектирования

Подключение к центральному водоснабжению

Независимая система с забором воды в скважине

Колодец в качестве источника водоснабжения

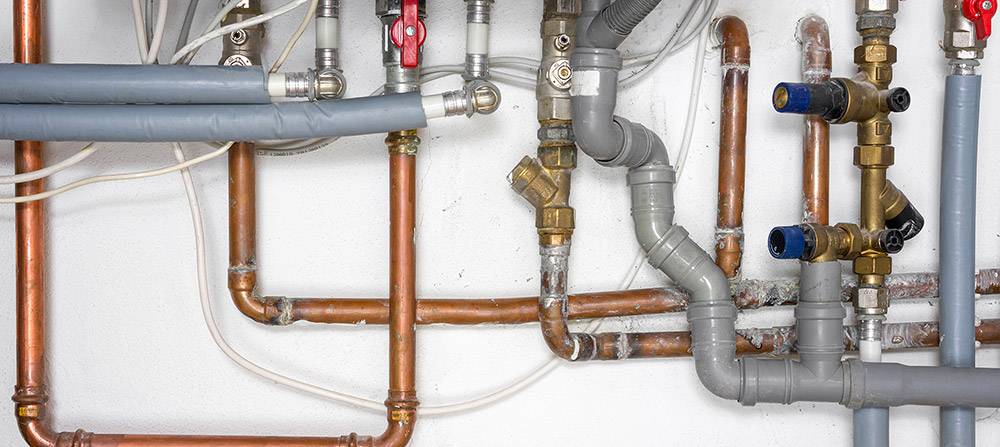

Фрагмент внутренней разводки водопровода в частном доме

Получается, что объемы водопотребления загородного дома достаточно велики. Поэтому к выбору источника воды нужно подходить максимально ответственно.

Собственник может выбирать между децентрализованным и централизованным водопроводом. В первом варианте источником водоснабжения станет колодец, скважина и т.п. Во втором – водопроводная сеть, питающая его населенный пункт.

Грамотно спроектированная и обустроенная водопроводная система частного дома полностью обеспечивает все потребности жильцов в воде, как в холодной, так и горячей

Вариант #1. Стационарная централизованная система

Наиболее простой в реализации вариант, предполагающий подключение внутридомового водопровода к подающей воду централизованной магистрали.

Для осуществления такого подключения домовладельцу потребуется подать заявку в организацию, занимающуюся эксплуатацией централизованной магистрали. Документ будет рассмотрен, после чего выносится решение о разрешении или запрещении подключения.

Для подключения к централизованной водопроводной сети хозяин дома должен получить разрешение у эксплуатирующей ее организации. Следует также получить перечень условий на подключение, в которых указано место и способ присоединения, глубина прокладки труб для входа в водопроводный коллекторный колодец и прочее (+)

В первом случае обязательно оформляется официальное разрешение, в котором оговариваются условия осуществления подключения и водопользования. Вместе с ним выдаются подробные рекомендации со схемой, на которой указываются оптимальные способы проведения подключения с различными вариантами прокладки трубопровода.

Далее собственник может самостоятельно заниматься прокладкой труб либо воспользоваться услугами специалистов.

Вариант #2. Децентрализованный способ подачи воды

Предполагается, что вода будет подаваться в дом из реки, колодца, скважины и т.п

Важно, чтобы водозабор находился на расстоянии не меньше 20 м от септика, выгребной ямы и подобных им объектов

Оптимально бурить скважину или рыть колодец на минимальном расстоянии от дома. Это позволит сэкономить на трубах и облегчит обслуживание водопровода. Перед проведением работ необходимо убедиться, что источник сможет обеспечить требуемое водопотребление.

Источником воды для системы автономного водоснабжения частного дома может стать скважина, колодец или открытый водоем, вода которого отвечает требованиям СЭС

Практика показывает, что колодец хорош для сезонного использования. Однако для домов с постоянным проживанием его использовать не рекомендуется.

В этом случае оптимальным вариантом считается скважина, которая обязательно должна быть оборудована мощным насосом. Только так можно будет обеспечить достаточный для обслуживания всех нужд жильцов объем воды.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Устройство системы

Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:

  • прочность, чтобы выдержать внешние и внутренние нагрузки;
  • герметичность;
  • гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
  • долговечность.

Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.

С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта

Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения

К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

  • объем подаваемой жидкости;
  • тип грунта;
  • рабочее внутреннее давление.

Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.

Схема водоснабжения частного дома

Если на участке частного дома есть источник вводы, тогда можно обустроить его при помощи автонасоса. Погружное устройство будет откачивать воду в специальный накопительный бак в доме вместительностью до 500 литров. Накопительная емкость разделена мембраной или реле, что позволяет корректировать давление жидкости в ней. Когда бак наполнен до отказа, насос водоснабжения отключается, а если вода используется – насос снова качает воду в бак. Согласно представленной схеме система водоснабжения состоит из таких частей:

  1. Скважина или колодец.

  2. Насосная станция позволяет отбирать воду из источника водоснабжения.

  3. Гидроаккумулятор – создает определенное давление в системе.

  4. Специальные фильтры, которые очищают и подготавливают воду к использованию.

  5. Оборудование для подогрева воды.

  6. Система коллекторов.

Общая схема водоснабжения

Специалисты советуют проводить обустройство систем водоснабжения дома в весеннее или летнее время, когда грунтовые воды не так высоки, сам грунт легко поддается обработке, а копка проходит более быстро. Установка гидроаккумулятора, который позволяет управлять включением и выключением насоса, является необязательной. В этом случае используются другие методы управления насосом. Схема обустройства водоснабжения может быть разнообразной – все зависит от пожеланий хозяев, которые решили сделать свой дом более комфортным.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

  • с использованием тройников-распределителей – последовательным;
  • через коллектор;
  • с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Разводка труб по точкам водоразбора

Разумеется, вам нужно решить, где именно будут размещаться сантехнические удобства в вашем доме. Не старайтесь с самого начала накладывать жёсткие ограничения на размещение сантехоборудования, например, привязываться к стоякам. Водопроводом предстоит пользоваться многие годы. Иногда удобство пользования важнее: лучше сделать систему чуть сложнее и дороже, чем потом всё время укорять себя за неудачное решение.

Единообразие выбранных решений тоже не должно возводиться в закон. Если в одном помещении удобнее сделать трубопровод из металлопласта и проложить его скрыто, а в другом из полипропилена и пустить трубы открыто – делайте.

Обязательно рассмотрите готовые решения для водопровода, которые можно найти на сайтах производителей металлополимерных труб.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.


На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Выбор труб для системы водоснабжения

Для подачи воды используют несколько типов изделий, отличающихся материалом:

  1. Медные трубопроводы, соединяемые пайкой, отличаются повышенной эластичностью и устойчивостью к коррозии. Рассчитаны на эксплуатацию при температуре до +250°С. Для гибки либо пайки заготовок необходимо оборудование. При установке втулок из металла образуется гальваническая пара, что приводит к разрушению деталей. Изделия этого типа редко применяют в многоквартирных домах из-за высокой цены и электропроводности.
  2. Стальные с поверхностной оцинковкой использовались в СССР при строительстве зданий. Соединяются контактной сваркой или резьбовыми муфтами. Не отличаются высокой устойчивостью к коррозии, не допускается скрытое крепление в стенах квартиры.
  3. Металлопластиковые изделия с повышенной эластичностью. Соединяются втулками на резьбе или обжатием. Заготовки не пригодны для скрытой укладки в стенах квартир, отличаются коррозионной устойчивостью. Внутренняя часть не покрывается отложениями.
  4. Полибутиленового типа, выдерживающие нагрев до +90°С. Заготовки соединяют пайкой. Из-за высокой цены используются ограниченно (например, при обустройстве отапливаемых напольных покрытий).
  5. Армированные полиэтиленовые заготовки выдерживают напор до 3,5 атм. Повышенная эластичность допускает застывание воды, поэтому изделия можно использовать на дачных участках. Не рекомендуется укладывать в стенах жилых домов.
  6. Изделия из ПВХ, соединяемые клеем или пайкой, используются для технологических водопроводов. Выдерживают напор при подаче жидкости не выше 3,5 атм., деградируют под воздействием ультрафиолета.
  7. Полиизопропиленового типа. Заготовки рассчитаны на напор до 12 атм. и температуру до +130°С. Отличаются невысокой ценой, устойчивы к образованию солевого налета. Используются для постройки стояков и разводки в жилых домах, офисных помещениях.

Трубы водопровода.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

  1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
  2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
  3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
  4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
  5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

  • Тройниковое включение.
  • Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Три неочевидные ошибки при прокладывании трубы водопровода и ввода ее в дом

Нередко владельцы домов сталкиваются с тем, что узел водопровода перекашивается, из-за чего может случиться залом трубы.

Это может происходить по нескольким причинам:

Неверно выкопана траншея.

Обычно это происходит, если, заход под фундамент выполнен под прямым углом. Трубу необходимо разместить на твердом грунте. Траншея должна плавно подниматься вверх (должен быть откос), чтобы радиус поворота был достаточен и трубу не заломило. Так же грунт со временем проседает, труба уходит вниз и утягивает за собой узел, выламывая из соединения, как в доме, так и у скважинного адаптера, кессона, у колодца.

Прямой угол в закладной.

Типовая ошибка: строители при заливке фундамента (монолитной плиты) устанавливают закладную трубу диаметром 110 мм и переходят из вертикального участка в горизонтальный под углом 87°. В этом случае мы делаем плавный поворот из вертикального участка, для чего используем 2 угла на 45°, либо 3 угла по 30°. Такой же плавный поворот должен быть и при устройстве вывода по канализации — минимум 2 отвода под 45°. Если попытаться вставить трубу ПНД под прямым углом, она заломается.

Если такая ошибка уже сделана, то есть 2 варианта.

провести через такой отвод гофрированную трубу из нержавеющей стали, например Neptun. Они дорогие — труба 32 мм около 400-500 руб за метр погонный, плюс стоимость фитингов.

Если закладная расположена у наружной стены дома, можно подкопаться под фундамент и переделать неправильно сделанную закладную.

Неверно проложена труба.

Трубу необходимо укладывать таким образом, чтоб от линейного расширения она не потеряла герметичность и не повредила соединения. Для этого наши специалисты укладывают трубу ПНД «змейкой», тем самым мы оставляем запас на сужение и расширение материалов при изменении температуры.

Случай из практики. Обычная ситуация: прокладка проходит летом. Черная ПНД труба нагревается на солнце. Ее выкладывают на дно траншеи в одну линию и быстро засыпают грунтом. Труба в земле остывает и сужается.

Не требуется обсыпать ПНД трубы песком на всем протяжении прокладки, как многие советуют. Плохого ничего не случится, просто это лишние затраты.

Явно видно, что трубу утягивает вниз. Причина — просадка грунта вблизи ввода.

Вывод и полезное видео по теме

Советы по монтажу пластиковых труб:

https://youtube.com/watch?v=YU7w3PuoGRQ%2520

Подробнее о разводке в санузле:

https://youtube.com/watch?v=1yS3-DAenOk%2520

Устройство вентиляции и вывод фановой трубы на крышу:

https://youtube.com/watch?v=RxoV2Syrz-M%2520

Составлением схем и проектированием разводки канализации в частном доме должны заниматься специалисты или, как минимум, люди с инженерным образованием.

Самостоятельное планирование от А до Я возможно только после тщательного изучения строительных норм и правил. А сборка системы канализации – совсем другое дело. Она по силам даже любителю, если четко следовать инструкциям и выполнять монтаж согласно схемам.

Остались вопросы, нашли недочеты или есть ценные сведения которые могут дополнить этот материал? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.
