Двухскатная крыша: устройство и правила монтажа, сравнение с четырехскатной

Содержание

Четырехскатная крыша отличается большей прочностью конструкции и высоким сопротивлением экстремальным нагрузкам. Для российских широт, особенно северной – это идеальный вариант. С другой стороны, четырехскатная крыша имеет большую теплоотдачу, а поэтому для снежных регионов ей необходима дополнительная термоизоляция.

Вот почему опытные проектировщики и архитекторы знают, что руководствоваться лишь одно выбором одной формы крыши из-за бюджета недостаточно. Все должно быть завязано в один прочный логический узел: внешний вид крыши, планировка, возможность использовать подкровельного пространства как жилого, предпочитаемый кровельный материал, конструктив, сложность устройства и даже цвет.

Вот интересное видео на эту тему, которые мы советуем посмотреть:

Какая крыша дешевле

На первый взгляд кажется, что двухскатный вариант намного выгоднее четырехскатного. Но специалисты говорят, что разница в общей стоимости редко достигает 10-20%. Почему так происходит? В вальмовых и полувальмовых конструкциях увеличивается площадь кровельного покрытия, но уменьшается размер фронтонов (если они есть). Но двухскатные крыши, как правило, выше четырехскатных. Стропильная часть у них дополняется диагональными перемычками, что увеличивает расходы.

Проект крыши с двумя скатами можно подготовить самостоятельно.

При проектировании четырехскатных кровель — вальмовых, полувальмовых и шатровых крыш важно правильно рассчитать нагрузку, поэтому эту задачу лучше поручить профессионалам. Подрезки будет больше, соответственно, увеличится расход кровельного покрытия

Для определения примерной стоимости материалов подойдут строительные калькуляторы.

Возведение односкатной крыши своими руками ‒ Технология строительства

Технология строительства, как сделать односкатную крышу своими руками, осуществляется в следующей последовательности:

Сооружение крепежных приспособлений, для мауэрлата. Крепление делают несколькими способами: проволока, шпильки, скобы к деревянным брускам или анкера. Вариант фиксации, зависит, от нагрузки на конструкцию кровли и стройматериала стен постройки.
Укладка гидроизоляции. Такое действие, требуется, если несущий каркас строения из кирпича или бетона. Укладка гидроизоляционного материала, позволяет предотвратить гниение и механические повреждения дерева.
Установка и крепление мауэрлата (верхний и нижний брус). Фиксацию проводят, в зависимости от выбранного способа. Для шпилек и анкеров, надо будет закрутить гайки. Если используют проволоку, то скрутку производят, при помощи лома. Шаг креплений, обычно равен, шагу стропильных ног.
Монтаж стропильных ног. В сравнение с другими видами, кровельных конструкций, у односкатной, этот этап работ, самый простой. Обустройство заключается, в установке балки с наклоном одной стороной, на верхний мауэрлат, а другой ‒ на нижний. Фиксация к мауэрлату, выполняют врубкой. Далее, монтаж можно производить на гвозди или металлические уголки, с саморезами. После, к стропилам крепят кобылки ‒ деревянные доски, предназначенные для сооружения, нужного вылета карниза. Сечение досок ‒ 50 на 100 мм.
Установка лежень и подкос. После всех, строительных манипуляций и монтажных действий, если требуется, устанавливают лежень и подкосы.
Теплоизоляция мансарды. Как только несущий каркас собран, можно приступать, к теплоизоляции мансарды. В качестве теплоизолятора, как правило, используют минераловатные плиты, пенопласт, экструдированный пенополистирол, пенополиуретан. При монтажной работе с минеральной ватой и пенополиуретаном, требуется соблюдать технику безопасности и использовать, индивидуальные средства защиты (перчатки, маску, спецодежду). Перед монтажом утеплителя, по верхнему краю стропил, нужно выполнить гидроизоляцию. Поверх пленки или мембраны, монтируют обрешетку. После, фиксируют утеплитель. Способ крепления, зависит от тепло-материала. Если используется минеральная вата, то необходимо сделать вентилируемый зазор. То-беж, выполнить монтаж контробрешетки.
Крепление нижней обрешетки. Она позволит, быстро закрепить потолок, а так-же, удерживать теплоизоляционный материал. Перед монтажом, растягивают пароизоляционную мембрану. Она защитит утеплитель от пара, идущего из помещения.
Укладка покрытия. Способ укладки покрытия, зависит от выбранного стройматериала.
Обшивка потолка и внутренняя отделка. Для обшивки, качестве стройматериала, как правило, используют листы гипсокартона, закрепленные по металлическому каркасу, из оцинкованного профиля.

голоса

Рейтинг статьи

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.
Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.
Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Утепление крыши

Надёжно закрывшись от осадков можно переходить к утеплению. На сегодняшний день утеплителей для самостоятельного монтажа заслуживающих внимания всего два: пеноплэкс и каменная вата. Оба в виде плит. При разной длине имеют общую ширину 60 см. Виды утеплителей подробно описаны в статье «Утепление крыши изнутри»

В средней полосе России минимальный слой минеральных утеплителей 15 см. Оптимальный 20-25 см. Поэтому утеплитель монтируется в несколько слоёв. Стыки матов предыдущего и последующего слоя разносятся как минимум на 20 см.

Поверхность утеплителя с внутренней стороны помещения обязательно защитить пароизоляционной плёнкой. Причём это защита не только утеплителя от влаги, но и обитателей помещения от распространения его микрочастиц.

Хотелось бы заострить внимание на контррейке. Почему лучше напилить её из доски, а не использовать брусок 50х50 как везде рекомендуют

Потому что планируется утепление изнутри. Распустив доску 5х15 см получится два бруска по 7 см. Приколачиваются они плашмя, обеспечивая вентиляционный зазор в 5 см. При этом с обеих сторон стропила образуется выступ по сантиметру, позволяющий корректно поместить утеплитель, не выдавив его наружу и не перекрыв вентиляционный зазор.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

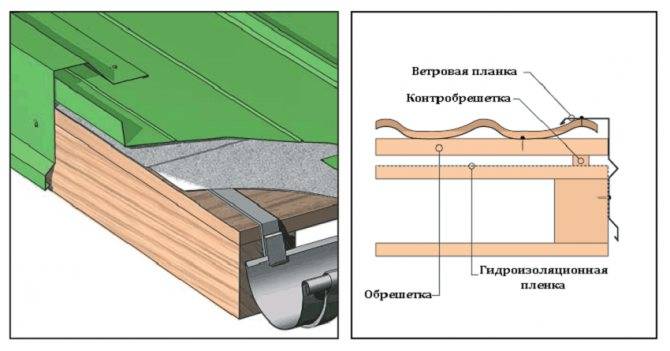

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки

Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки

В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

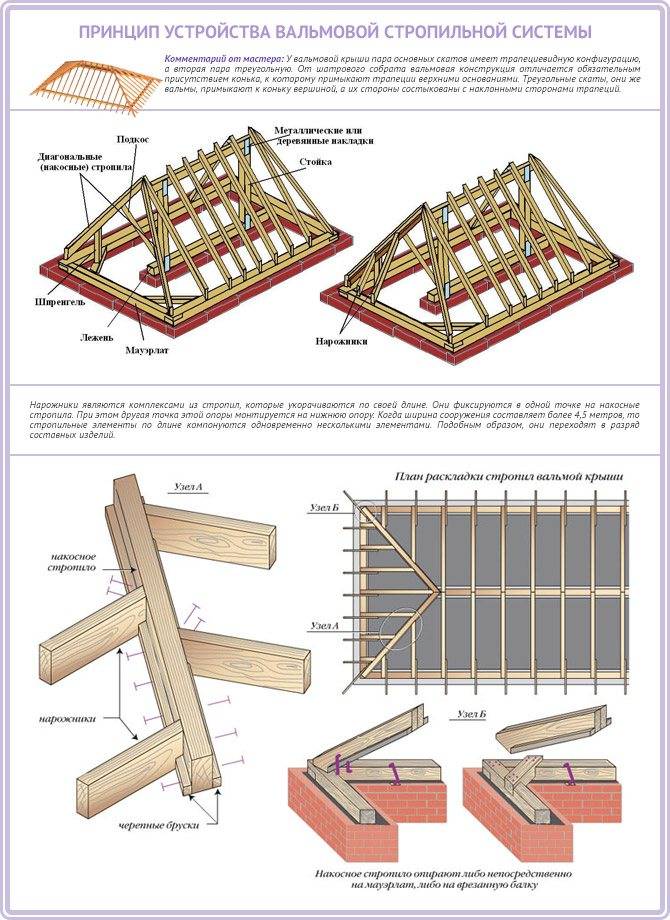

Особенности монтажа вальмовой крыши

Детали крыши вальмового типа образуют сложную стропильную ферму, в основании которой лежат треугольники. Известно, что треугольник является наиболее жесткой геометрической фигурой, и за счет этих свойств обеспечиваются необходимые показатели жесткости всей стропильной конструкции. В качестве ее основных несущих элементов выступают стропильные ноги, установка которых выполняется в соответствии с запроектированным углом наклона кровельных скатов.

Монтаж стропильной системы четырехскатной крыши начинается с укладки мауэрлата, который позволяет равномерно передавать нагрузку кровельной системы строительным конструкциям и фундаменту здания. Если при возведении двускатной крыши мауэрлат укладывается только на длинные стены, то строительство четырехскатной конструкции требует монтажа мауэрлатных досок или бруса по всему периметру сооружения.

Стропильные ноги своими торцами опираются на промежуточные прогоны либо подконьковый брус. Данные элементы, расположенные в горизонтальной плоскости, не только позволяют закрепить стропила, но и способствуют равномерной передаче нагрузки на несущие стены благодаря наличию системы стоек. Также немаловажную роль играют скользящие опоры для стропил – за счет их использования кровля надежнее закрепляется на доме и лучше противостоит внешним нагрузкам.

Чтобы смонтировать коньковый пролет, на балках, уложенных поперек здания, строго вертикально устанавливаются коньковые стойки и закрепляются укосинами

Важно соблюсти высоту расположения конькового пролета, предписанную проектом

Диагональные стропила четырехскатной крыши требуется точно замерить: нижняя часть данных стропил должна выступать за край стены на 40-50 см, образуя козырек, защищающий строительные конструкции от попадания осадков. На следующем этапе выполняется установка промежуточных стропил: центральных и угловых.

Угловые (нарожники) опираются верхней частью на диагональные стропила и имеют различный размер, уменьшаясь по мере приближения к углу здания. Центральные укладываются поверх конькового бруса. Расположение центральных стропильных ног зависит от целого ряда факторов, но в любом случае шаг крепления стропил не должен превышать 2-х метров. Конкретные значения определяются исходя из :

выбранного сечения стропильных ног;
особенностей монтажа кровельного материала.

С каждой стороны конькового пролета должно быть смонтировано не менее трех центральных стропил, независимо от длины стены здания.

Возведение стропильной системы, согласно требованиям СНиП, должно выполняться в соответствии с установленными правилами безопасности!

Что обойдется дешевле?

На первый взгляд может показаться, что построение вальмовой конструкция будет иметь более высокую стоимость, по сравнению с крышей в два ската. И действительно, строительство вальмовой кровли требует более сложных расчетов, а значит, привлечения опытных специалистов.

Еще один нюанс, который важно учитывать – наличие отходов. При строительстве четырехскатной крыши вероятно наличие большого количества отходов

Но следует учитывать, что при строительстве двускатных крыш, в торцах дома, где отсутствуют скаты, устраиваются фронтоны, и стоимость конструкции значительно увеличивается.

Таким образом, при подсчете расходов на строительство кровельных конструкций, можно убедиться, что системы в два ската стоят дешевле, примерно на 30%.

Но если подсчитать общую стоимость, куда будут включены все расходы (в том числе, и стоимость возведения фронтонных поверхностей), то окажется, что стоимость двускатной и четырехскатной конструкций отличается незначительно.

Краткий обзор стропильных систем и их особенностей

Наиболее популярны следующие виды конструкций:

Односкатные

Их стропила выглядят как опирающиеся на стены дома балки. При разной высоте стен получается скат с некоторым уклоном. Если высота одинаковая, то можно получить плоскую крышу, которая может быть использована в качестве террасы.

Для жилых домов односкатные кровли не очень подходят: они удобны для гаражей, бань.

Двускатные

Наиболее просты в изготовлении. Стропила соединены под конкретным углом и образуют 2 ската. Внешне выглядят как треугольные фермы.

Ломаные

Являются разновидностью двускатных крыш. Отличие состоит в наличии излома для обеспечения большего пространства для мансарды.

Трехскатные (полувальмовые)

Такие кровли состоят из 2 трапециевидных и одного треугольного (в торце дома) скатов. Имеют наиболее презентабельный вид, но достаточно сложны в изготовлении.

Четырехскатные (вальмовые)

В классическом варианте состоят из 2 вальм в торцах дома и 2 боковых трапециевидных скатов. Данная конструкция оптимально сохраняет тепло и обладает достаточной ветроустойчивостью.

К четырехскатным относятся и шатровые крыши, состоящие из сходящихся к центру четырех вальм треугольной формы. Их использование возможно лишь для зданий квадратной формы. Подходят они и для беседок.

Крыша Судейкина

Напоминает сверху шатровую пологую крышу с подсоединенными четырьмя треугольными скатами. Преимуществами данной конструкции является то, что на ней не задерживаются влага или снег.

Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра

Пока дерево на просушке приобретаются остальные материалы:

Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Как сделать самому

Для тех, кто желает узнать, как сделать четырехскатную крышу самостоятельно, необходимо приготовиться к продолжительным замерам, расчетам и схемам. Коротко алгоритм возведения настила можно представить следующей последовательностью.

Шаг 1 – Наметить план

Для этого необходимо:
Замерить периметр дома.
Нанести все проведенные замеры на бумагу.
В двух проекциях начертить план, указав расположение всех ключевых элементов.
Продумать дизайн.
Сделать окончательный расчет.

Шаг 2 – Подготовить материалы

На средний дом с четырехскатной крышей используется брусья сечением 10 на 15 см или 15 на 12 см или аналогичные железобетонные балки.

Шаг 3 – Построить

Четырехскатная крыша своими руками строится так:

На стены выкладывается брус, строится коробка.
Укладывается гидроизоляция.
Фиксируются лежни.
Кладутся перекрытия.
Закрепляются опорные балки с шагом до двух метров.
Каждый элемент надежно фиксируются уголками.
На стойки укладывается прогон.
На стропильную систему укладывается черепица по направлению снизу вверх.

Если разобраться, то с возведением крыши с четырьмя скатами справится каждый домовладелец, умеющий считать, измерять и обращаться со строительными инструментами. Главное, не скупиться на материалах, чтобы надежная четырехскатная конструкция прослужила долго.

Обзор стропильной системы четырехскатной крыши, конструкция

Конструкция четырехскатной крыши: 1 – конек; 2 – сдвоенная обвязка; 3 – клиновой пропил; 4 – обычные стропила; 5 – стропила крыши, пристыкованные к вальмовому стропилу; 6 – стык вальмового стропила со стропилами скатов крыши; 7 – клиновой запил в вальмовом стропиле; 8 – вальмовые стропила.

Для подобного жилья создают стропильную систему четырехскатной крыши, придающую зданию эстетически привлекательный вид и позволяющую получить довольно большое помещение для мансарды.

При разработке конструкции стропил учитывают специфику кровли. При большом весе материала для кровли возрастает нагрузка на несущие элементы: их необходимо делать более прочными. Разрабатывая «скелет» крыши, необходимо учитывать снеговую и ветровую нагрузку.

Вид конструкции находится в зависимости от особенностей кровли. Говоря о четырехскатных крышах, как правило, имеют в виду вальмовые, которые состоят из 2 треугольников и 2 трапециевидных скатов.

Данный вид кровли не имеет фронтонов, но достаточно сложен в выполнении. Стропильные конструкции бывают в том числе шатрового типа. В данном варианте все скаты треугольной формы и равны по площади.

При ломаной крыше стропильная система представляет собой достаточно сложную конструкцию, зависящую от угла наклона и количества скатов. Протяженность стропил можно увеличить посредством использования подпорок.

При этом длина пролета становится значительно больше, чем при отсутствии дополнительной опоры.

Четырехскатная крыша

Не менее популярной в последнее время является и четырехскатная крыша, которая от первого вида отличается наличием четырех скатов разной формы. Два ската такой кровли имеют треугольную форму, а два трапециевидную. Такая кровля не требует обустройства фронтонов. А для освещения чердачного помещения могут использоваться окна, устанавливающиеся непосредственно на ее скатах.

Такой тип крыши может еще называться вальмовым. В этом случае вальма – это треугольные скаты. В том случае, если кровля состоит из четырех одинаковых скатов, соединенных в верхней точке, то такой тип называется шатровым. Такие кровли, как нельзя лучше подходят для областей, характеризующихся мягким климатом.

Такая кровля очень практична, так как в том случае, если позволяют размеры чердачного пространства, может быть обустроена мансарда либо полноценное помещение для хозяйственных целей.

Это тоже нужно почитать:

Что представляет собой кровля в четыре ската?

Четырехскатные кровли, как и следует из названия, имеют четыре ската. Стропильная система такой крыши отличается сложностью.

Организация подкровельного помещения (мансарды) тоже довольно сложна. Для обеспечения качественного освещения требуется установка дорогостоящих мансардных окон.

Существует несколько видов кровли в четыре ската:

Классическая – наиболее проста. Боковые ребра скатов, вверху соединяются коньковой балкой, внизу упираются в основания стен.
Голландская полувальмовая – имеет укороченные скаты, опирающиеся на фронтоны (участок стены, ограниченный скатами кровли). Высота фронтона составляет примерно половину длины конька.
Датская полувальмовая. Фронтон установлен над скатами. Обычно, в стене фронтона устраивают окно.
Шатровая – представляет одинаковые треугольные скаты, сходящиеся в центральной точке.

При любом типе стропильной системы 4-скатная конструкция отличается большой прочностью и способна выдерживать сильный напор ветра. Качество кровли обеспечивается в большой мере прочной стропильной системой.

Ее плюсы и минусы

Кровле такого плана не страшны сильные ветра, минимизированы возможные разрушения в местах свеса карнизов.

Кроме того, отсутствие фронтона дает значительную экономию времени и средств.

Есть и другие преимущества:

Дома под крышами четырехскатного типа имеют законченный и эстетичный внешний вид. Существует необычные, уникальные проекты домов такого типа.
Четырехскатные кровли равномерно прогреваются солнцем, обеспечивая комфортные условия для проживания. Температурные показатели в таких домах оптимальны.
Под четырехскатной крышей устраивают уютные, хорошо освещенные мансардные помещения.

Недостатки связаны главным образом со сложностью и дороговизной конструкции:

Проекты четырехскатных кровель более сложны как в разработке, так и в исполнении.
Крыша достаточно тяжела, поэтому стены, принимающие ее, должны быть должным образом укреплены.
Большая площадь ковли – причина значительных теплопотерь. Стены здания должны быть качественно теплоизолированы.
Для строительства четырехскатного покрытия требуется большое количество кровельных материалов.
Для финишной обработки такой конструкции требуется дорогое и качественное кровельное покрытие. Четырехскатная крыша хорошо видна с любой точки.
Устройство подкровельного помещения обходится дороже. Это объясняется тем, что требуется возводить дополнительные стенки по периметру подкровельного пространства.
Конструкция довольно сложна, поэтому для ее разработки требуется нанимать квалифицированных специалистов.

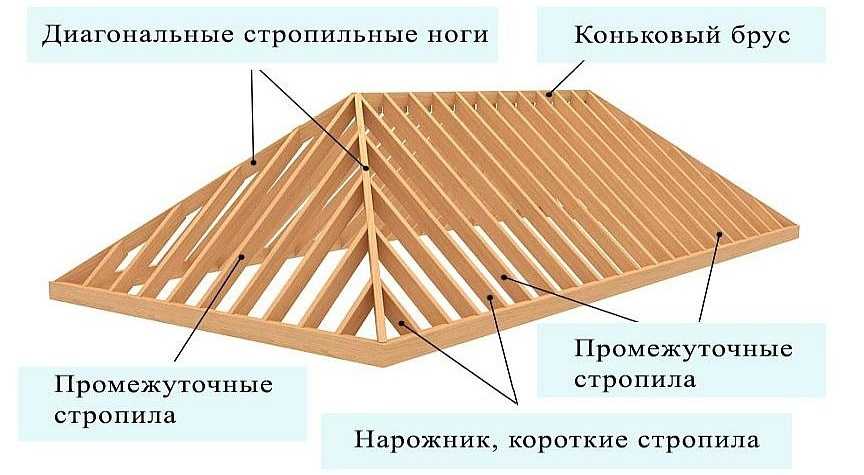

Устройство четырехскатной стропильной системы

Стропильная четырехскатная конструкция состоит из таких элементов: мауэрлат, коньковый брус, центральные и вальмовые стропила, накосные ноги, а также, лежни, стойки, ригели, подкосы и прочие укрепляющие детали. Рассмотрим самые основные элементы.

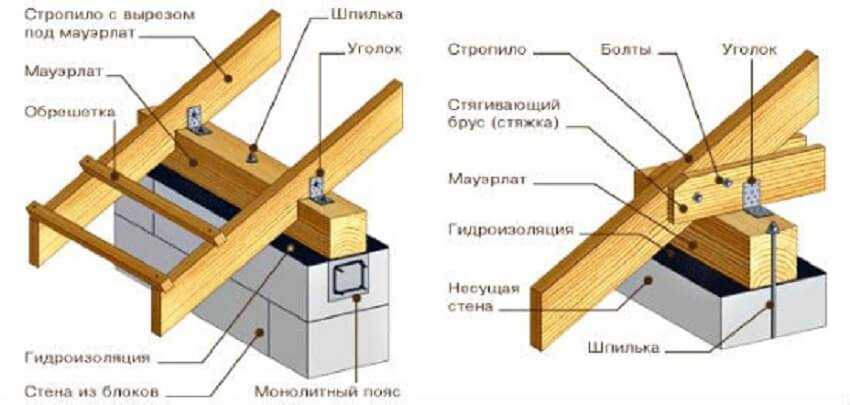

I. Мауэрлат

Мауэрлат – самая важная деталь конструкции, так как на нем держится вся стропильная система. Он представляет собой мощный деревянный брус 100Х200, 100х250, 100х100, 150х250, 200х200 см. Изготавливается мауэрлат из цельного качественного дерева, преимущественно, хвойных пород. Стропильная система вальмовой крыши, как и любой многоскатной кровли, требует основательного крепления базового бруска. Порядок монтажа мауэрлата в данном случае: формирование монолитного фундамента в торце несущих стен с установкой шпилей; укладка гидроизоляции; обработка и монтаж мауэрлата по периметру всего дома; усиление анкерами и прочими креплениями для максимальной надежности основы.

Мауэрлат можно уложить на край стены, либо в предусмотренный при кладке кирпича карман с внутренней стороны несущих стен.

II. Накосные ноги

Накосными ногами называют четыре угловых стропила, которые опираются на края конька и углы мауэрлата. Они – самые длинные среди всех стропильных ног системы, поэтому должны иметь сечение не менее 100х150 мм для максимальной жесткости.

III. Коньковый брус

Коньковый прогон – горизонтальная балка, которая соединяет все стропила, вершина стропильной системы. Брус необходимо укреплять стойками и подкосами. Конек должен располагаться строго параллельно плоскости чердачного перекрытия и перпендикулярно стойкам.

IV. Стропила

Стропила для четырехскатной кровли делятся на: центральные (крепятся на мауэрлат и конек); основные вальмовые (крепятся на ось конька и мауэрлат); промежуточные и укороченные (устанавливаются на накосные ноги и мауэрлат, соединяют углы скатов).

V. Укрепляющие элементы

К дополнительным усиливающим элементам относятся стойки для конькового бруса, ригели или балки перекрытия, подкосы стропильных ног, ветровые балки и пр.

Какая крыша лучше для загородного дома, коттеджа или дачи

Одной из важнейших частей дома является крыша – от ее качества зависит тепло и уют, уровень шума и частота ремонтов здания.

Естественно, во время планирования застройки возникает вопрос, какой тип крыши выбрать, или какая крыша лучше – дешевле, дороже, ломаная или двускатная, а может четырехскатная?

Недостаточно, чтобы крыша была просто прочной и привлекательной. Она еще должна обладать рядом важных свойств: обеспечивать хорошую защиту от дождя и снега, защищать от жары и холодов, быть пожаробезопасной. Давайте рассмотрим основные типы крыш и их характерные особенности, ведь именно от типа крыши зависит выбор материала для кровли.

Основные типы крыш

Плоские крыши. Они обычно возводятся над хозяйственными и подсобными постройками, гаражами, банями, сараями, а также домами, на крыше которых предусмотрена терраса.
Скатные крыши. Этот тип крыш распространен шире, и существует несколько классификаций скатных крыш, одну из которых мы приведем ниже. В числе прочего скатные крыши можно разделить на теплые и холодные, с чердаком и без чердака.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

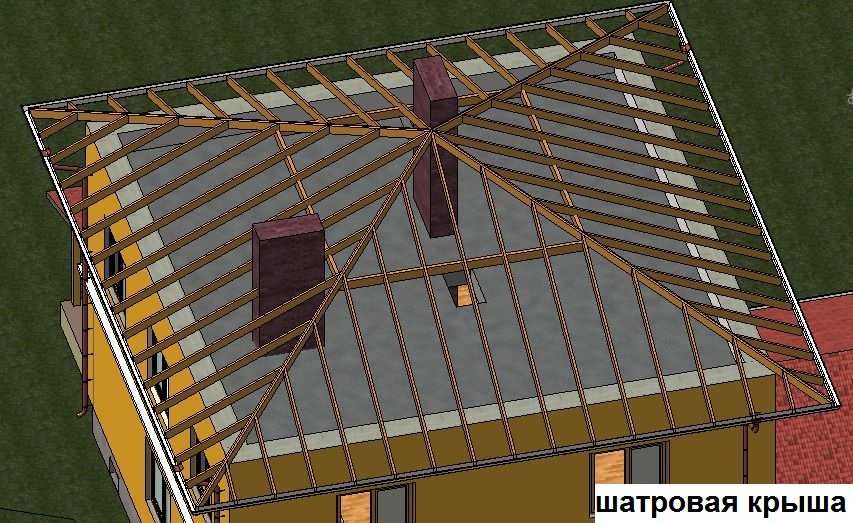

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.
