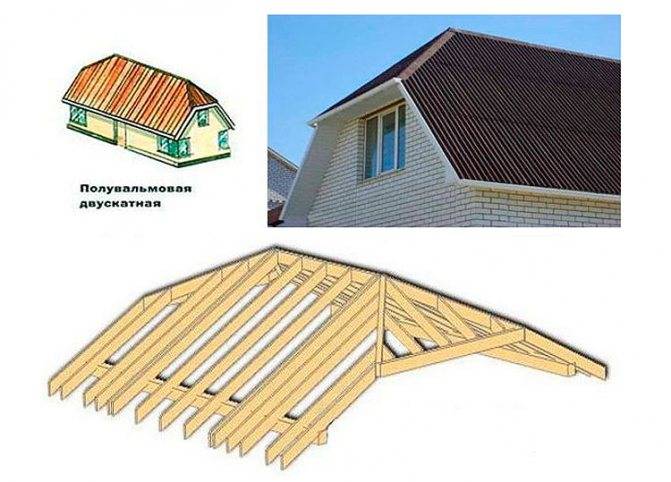

Схема стропильной системы полувальмовой крыши

Конструктивные особенности

Одним из несомненных преимуществ полувальмовой двухскатной крыши является наличие полноценного чердака, в котором при правильной планировке можно будет обустроить полноценное помещение для рабочего кабинета или спальню. По своему внешнему виду и форме такая крыша напоминает трапецию, устойчивую к ветровой нагрузке.

Необходимо отметить универсальность кровли этого типа, которая с одинаковым успехом подойдет как для небольшого дачного домика, так и полноразмерного коттеджа площадью в 200—300 квадратных метров. В каждом конкретном случае могут использоваться различные по своей конструкции двух и четырехскатные полувальмовые крыши, отличающиеся внутренней конструкцией и размерами.

Имеется также возможность использования различных по своему характеру кровельных элементов. Так, можно уложить на крышу дорогую натуральную черепицу или использовать экономичный ондулин, шифер и металлпрофиль. Каких-либо особых требований к обустройству полувальмовой крыши, стропильная система которой выполняется из деревянных лаг, на сегодняшний день нет. Необходимо лишь правильно рассчитать нагрузку на несущие лаги и в последующем качественно закрепить основание, что позволит ему правильно переносить нагрузку на стены дома.

Преимущества и недостатки

Во многом популярность данного типа крыш обусловлена их многочисленными преимуществами, поэтому неудивительно, что сегодня многие дачники и владельцы частных домов отдают предпочтение именно этому типу конструкции.

К преимуществам полувальмовой кровли можно отнести:

  • Оригинальный внешний вид. Такая крыша украсит ваш частный дом, подчеркнет вкус его владельца. Если вы хотите выделиться на фоне стандартных двухскатных крыш, то полувальмовая кровля станет отличным выбором.
  • Максимально возможное разнообразие. Имеется возможность изменения углов наклона ската, что позволяет выполнить уникальный дизайн кровли, который будет адаптирован под конкретные особенности архитектуры того или иного домика.
  • Возможность оптимального использования чердачного помещения. Полувальмовая кровля позволяет с максимальной эффективностью использовать чердак, обустраивая тут полноценные мансарды.
  • Обтекаемая форма. Отсутствие острых углов улучшает сопротивляемость ветровым нагрузкам, что позволяет с легкостью возводить домики даже в регионах с постоянно дующими сильными ветрами.

К недостаткам можно отнести следующее:

  • Сложность строительных работ. При обустройстве кровли понадобится дополнительно устанавливать многочисленные опорные элементы, рёбра жёсткости и энды, что предъявляет повышенные требования к квалификации строителей. Самостоятельно выполнить такую полувальмовую кровлю будет затруднительно, поэтому сэкономить на найме опытной бригады строителей не удастся.
  • Повышенный расход стройматериалов. Крыша имеет сложную геометрию, соответственно, потребуется использовать большее количество кровельного материала, что приводит к некоторому увеличению общей стоимости работ.
  • Следует учитывать большой вес полувальмовой кровли и необходимость обустройства массивной стропильной системы. Соответственно, несущие стены дома и фундамент должны справляться с повышенными нагрузками.

Особенности

Полувальмовая крыша иногда еще называется голландской, что прямо указывает на ее происхождение. Именно поэтому основным свойством защитной конструкции оказывается сочетание изящного внешнего вида со способностью переносить значительную ветровую нагрузку. Следует помнить, что полувальмовая кровля довольно сложна по устройству. Проектировать ее, а затем и монтировать, будет непросто.

Конфигурация фронтонов близка к трапеции, образуемой вальмовыми элементами, что позволяет добиться сразу нескольких положительных моментов:

хорошей аэродинамики (обтекаемости); отменного сопротивления сильным ветрам – это важно не только на открытых местах, но и вблизи рек, в предгорьях и горах; повышения эффективности использования чердаков; возможности менять угол, под которым наклонены скаты; приятного внешнего вида

Но нельзя забывать, что полувальмовая крыша выполняется не так-то просто – изготовить ее своими руками можно только при содействии профессиональных мастеров и под их прямым руководством. Количество затрачиваемых материалов значительно вырастает по сравнению с другими вариантами. Причина заключается в сложности геометрии и утяжелении конструкций – придется тщательно рассчитывать все нагрузки и обеспечивать для каждой детали способность им сопротивляться.

Разновидности ↑

Известно две разновидности типовых полувальмовых кровель, различающихся по форме своих скатов.

Первая из них характеризуется наличием перелома в щипцовой плоскости и трапецеидальной формой вальм, вследствие чего называется ломаной или четырёхскатной.

Вторая — выполняется по традиционной схеме и состоит из двух щипцовых скатов и треугольных вальмовых элементов, расположенных над фронтонами (её ещё называют мансардной или двухскатной). Обе конструкции хорошо защищают строения от непогоды и достаточно устойчивы к воздействию снеговых и ветровых нагрузок. При этом они существенно различаются особенностями устройства своего опорного каркаса и требуют различных подходов к его проектированию и монтажу.

Четырёхскатные с ломаным контуром

Отличительной чертой каркаса, обустраиваемого с четырьмя скатами, является наличие на нём двух участков с различным наклоном стропильных ног. Причем угол уклона верхней части равен примерно 30-ти градусам, а нижняя плоскость делается под углом порядка 60 градусов.

Благодаря такому устройству под кровлей образуется достаточное по размерам пространство, которое может быть обустроено под жилое помещение. Ломаная стропильная система является самым экономичным и практичным вариантом обустройства жилых подкровельных пространств. Сложность её сооружения определяется особенностями архитектуры строения и видом кровельного покрытия, а также зависит от климатических особенностей данной местности.

Важно!
Определяющее значение при выборе такой сооружения имеет именно климат, поскольку в регионах с большим количеством осадков они будут задерживаться на скатах, оказывая недопустимое давление на опорный каркас.

В таких местностях предпочтение отдаётся крышам с крутыми скатами и небольшими свесами. При малых количествах среднегодовых осадков допускается изготавливать полувальмовые типы с небольшими углами наклона.

К преимуществам следует отнести:

  • значительный объём подкровельного пространства;
  • привлекательный внешний вид, с возможностью выбора любой оригинальной формы;
  • надёжная защищённость строения от непогоды.
  • Сложность обустройства стропильной системы, содержащей значительное количество подкосов, вспомогательных элементов, типа ригелей, стоек, рёбер и специальных упоров. Однако, именно благодаря такому устройству, полувальмовая крыша приобретает свойственную прочность и надежность.
  • Значительный расход строительных материалов.
  • Трудность застилки основания кровельным покрытием.

Мансардные полувальмовые крыши

Под мансардной крышей понимается щипцовая конструкция с вальмовыми вставками треугольной формы, встроенными над фронтонами здания. В случае квадратного основания перекрытия крыша здания своими формами напоминает пирамиду и обладает повышенными прочностными показателями. На основаниях в виде прямоугольника мансардная кровля состоит из двух противоположно расположенных треугольников и двух трапеций с мансардными склонами.

Поскольку скаты имеют одинаковые углы наклона – элементы стропильной системы могут располагаться симметрично относительно осевой балки.

Двухскатные или мансардные кровли отличаются следующими преимуществами:

  • возможность использования в местностях, для которых характерны ветровые нагрузки значительной величины (вблизи от моря, например);
  • оригинальные архитектурные формы позволяют сооружать строения, прекрасно смотрящиеся на фоне любых природных ландшафтов;
  • низкое расположение профильного основания кровель этого класса способствует их устойчивости к сильным вибрациям (при расположении здания вблизи оживлённых магистралей и трасс).
  •  сложности с ремонтом и очисткой от снега, определяемые сложностью её конфигурации;
  •  необходимость в дополнительной вентиляции подкровельного пространства.

металлочерепица

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Кровельные материалы

Чем может быть перекрыта крыша вальмового типа?

Кровельный материалСрок службыЦена квадратного метра, рубли
Шифер40От 110
Металлочерепица30От 250
Ондулин40От 200
Профлист30От 180
Битумная черепица20От 300

О кровельных материалах полезно знать еще несколько вещей:

  • Металлочерепица и профлист гарантируют довольно высокий уровень шума в дождь. Впрочем, автор на собственном опыте убедился, что при качественной тепло- и шумоизоляции чердака или мансарды шум не досаждает: он практически полностью поглощается утеплителем;
  • Ондулин должен включать обрешетку с шагом не более 20 сантиметров: этот кровельный материал не отличается прочностью;
  • Битумная черепица и вовсе требует сборки сплошного щита из досок, фанеры или ОСП от конькового бруса до несущих стен.

На фото — обрешетка под ондулин.

Как сделать полувальмовую крышу своими руками

Подготовка

Для монтажа полувальмовой крыши своими руками необходимо выполнить следующие предварительные операции:

  1. Определиться с моделью (голландская, датская, совмещённая);
  2. Нарисовать чертёж крыши в соответствии с размерами уже возведённых стен;
  3. Рассчитать необходимое количество материалов, закупить и доставить их;
  4. Сформировать бригаду, собрать инструмент и приспособления для возведения кровли;
  5. Всё дерево предварительно очистить от коры и покрыть антисептиком и антипиреном.
  6. По периметру несущих стен залить армированную стяжку из бетона, установив резьбовые закладные шпильки для крепления мауэрлата с шагом около 1 метра.
  7. На застывшую стяжку уложить рубероид.
  8. Установить брус для мауэрлата и зафиксировать его гайками.

Порядок монтажа двухскатной крыши (голландская модель)

  1. Для этого типа крыши дополнительно устанавливается мауэрлат на срезанных частях фронтонов.
  2. Установить коньковый прогон (рама, ригель которой и служит прогоном). При наслонной схеме следует установить центральные стойки.
  1. Закрепить стропильные ноги. Здесь могут быть два варианта. Если предварительно были изготовлены рядовые и урезанные фермы, их устанавливают с расчётным шагом (рекомендуется 60 или 120 см) и крепят к мауэрлату. Если возводятся стропила в виде буквы «А», то устанавливается ряд стропил под коньковым прогоном, а затем – диагональные стропила для полувальм от конца прогона (крепят гвоздями) к углу карниза на мауэрлат (металлическими уголками).
  1. Настелить нарожники, которые соединяют диагональные стропила и мауэрлат. В них обязательно делают подрезку для установки в мауэрлат.
  2. Установить стропильные полуноги – короткие брусья, которые служат для формирования карниза по периметру фронтона.

Порядок монтажа четырёхскатной крыши (датская модель)

  1. Для нижнего пояса ферм используется только качественная древесина либо усиленная профилированным металлом. Узлы и стыки ферм должны быть выполнены так, чтобы усилия распределялись вдоль волокон.
  2. Установить коньковый прогон с опорами на внутреннюю стену со строго одинаковым шагом. Опоры выставить под уровень и закрепить.
  3. На коньковую раму устанавливают две пары стропильных ног. Попарно ноги соединяют ригелями (в форме буквы «А»), при этом формируют скаты, проверяя расстояние между стропилами на одной высоте. Если они одинаковы, скат будет ровным.
  4. Установить рядовые стропильные ноги «под нитку» с крайними.
  5. Смонтировать диагональные или вальмовые стропила, присоединив их верхнюю часть к ригелю врубкой, а нижнюю – врезкой к мауэрлату по углам кровли.
  6. Установить и выровнять центральные нарожники, затем прикрепить гвоздями или уголками к ригелю и мауэрлату.
  7. При необходимости в треугольнике на фронтоне сделать вырез для окна. При отсутствии оконного проёма треугольник зашивают наружным покрытием (пластиком или сайдингом).
  8. Выполнить дополнительную гидроизоляцию в месте примыкания верхней кромки вальмовой поверхности к треугольному фронтону.

Завершающий этап выполнения кровельных работ

Полностью сформировав стропильную систему, следует:

  • выполнить проверку правильности установки элементов;
  • сверить размеры и исключить неровности;
  • выполнить усиление стропильной системы с помощью подкосов, все места крепления перемычек к стойкам усилить досками снизу;
  • смонтировать карнизные кобылки, ветровые доски, крепления для сливной системы;
  • уложить гидроизоляцию и обрешётку в соответствии с технологией настила выбранного кровельного материала;
  • установить кровельный материал;
  • уложить утепление на расстоянии минимум 5 см от гидроизоляции для обеспечения циркуляции воздуха под кровлей во избежание образования конденсата и зафиксировать его.

Какой кровельный материал лучше применить для полувальмовой крыши

Основные требования к материалу следующие: прочность и лёгкость. Самый оптимальный вариант для такой кровли – металлочерепица либо профнастил. Можно использовать мягкую кровлю, но следует учитывать то, что из-за применения сплошной обрешётки нагрузка на стропильную систему будет увеличиваться.

В заключение следует сказать, что полувальмовая конструкция крыши заслуживает достойного внимания. Несмотря на сложность монтажа и более высокую стоимость, она отличается эстетичностью, привлекательностью и стоит того, чтобы воплотить её в жизнь. Готовы ли вы к этому шагу? Если да, то немедленно приступайте к осуществлению своих планов!

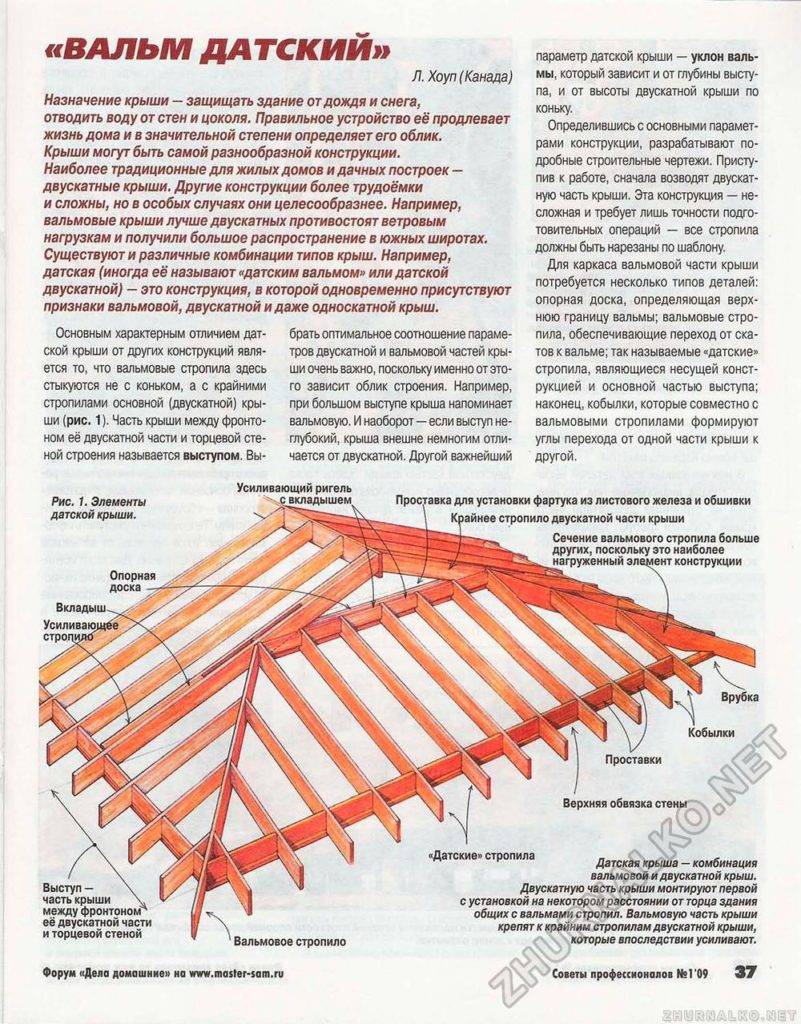

Конструкция датской вальмовой крыши

Датская крыша – это своеобразное соединение обычной двухскатной крыши с вальмовой. Большое чердачное пространство, как и в голландской крыше, может быть использовано в качестве мансарды.

В тему:

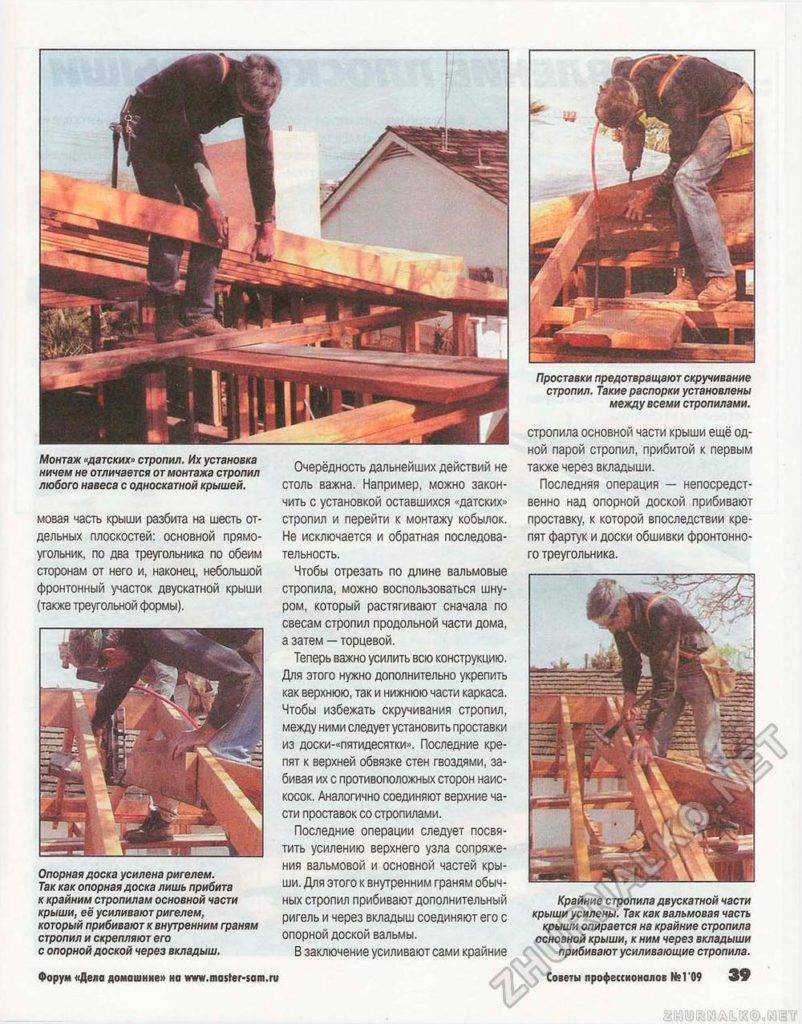

Возведение датского типа полувальмовой крыши своими руками более трудозатратный вариант по сравнению с голландской. Но при точных расчетах и правильном подборе кровельных материалов выглядит очень эффектно, обеспечивает надежную защиту всему строению.

Для монтажа стропильной системы датской крыши потребуются стандартные составляющие:

  • балки;
  • коньковый брус;
  • стропила вальмовые, рядовые, угловые;
  • опорные доски (укосы, стойки, ригели);
  • шпренгельные фермы;
  • затяжки.

Установка их проходит по тем же правилам, что и у крыши голландского типа, но имеет несколько отличий. В отличие от голландской, датская крыша представляет собой конструкцию со сложными вальмовыми скатами.

Как видно из схемы стропил полувальмовой крыши, в датском варианте накосные и рядовые стропила полувальмовых трапециевидных скатов не подходят к коньковому брусу как в вальмовой и полувальмовой голландской, а упираются вверху в брус-прибоину, расположенный на основаниях фронтонов и крепящийся к стропилам боковых (основных) скатов. Внизу они опираются на мауэрлат.

Прибоина изготавливается из того же материала, что и все остальные детали стропильной системы. Крепится с помощью гвоздей. Для усиления этого бруса в местах крепления используют подкосы. Подкосы – это опоры (подстропильные ноги). Они устанавливаются нижним концом на лежень. Боковые скаты и скаты вальм связывают при помощи шпренгелей.

По верхней части вальмовых скатов формируются маленькие фронтоны, в которых обычно монтируется небольшое вертикальное окно. Также световые окошки можно сделать в вальмовой части скатов (как мансардного типа, так и вертикальные).

Стропила, балки и брус коньковый должны быть изготовлены из материала одной породы дерева и с равным сечением (150 мм на 50 мм). В противном случае происходит усложнение конструкции, возможно возникновение различных перекосов и соответственно проведение преждевременного ремонта.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
  • Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  • Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Конструктивные особенности

Одним из несомненных преимуществ полувальмовой двухскатной крыши является наличие полноценного чердака, в котором при правильной планировке можно будет обустроить полноценное помещение для рабочего кабинета или спальню. По своему внешнему виду и форме такая крыша напоминает трапецию, устойчивую к ветровой нагрузке.

Необходимо отметить универсальность кровли этого типа, которая с одинаковым успехом подойдет как для небольшого дачного домика, так и полноразмерного коттеджа площадью в 200—300 квадратных метров. В каждом конкретном случае могут использоваться различные по своей конструкции двух и четырехскатные полувальмовые крыши, отличающиеся внутренней конструкцией и размерами.

Имеется также возможность использования различных по своему характеру кровельных элементов. Так, можно уложить на крышу дорогую натуральную черепицу или использовать экономичный ондулин, шифер и металлпрофиль. Каких-либо особых требований к обустройству полувальмовой крыши, стропильная система которой выполняется из деревянных лаг, на сегодняшний день нет. Необходимо лишь правильно рассчитать нагрузку на несущие лаги и в последующем качественно закрепить основание, что позволит ему правильно переносить нагрузку на стены дома.

Преимущества и недостатки

Во многом популярность данного типа крыш обусловлена их многочисленными преимуществами, поэтому неудивительно, что сегодня многие дачники и владельцы частных домов отдают предпочтение именно этому типу конструкции.

К преимуществам полувальмовой кровли можно отнести:

  • Оригинальный внешний вид. Такая крыша украсит ваш частный дом, подчеркнет вкус его владельца. Если вы хотите выделиться на фоне стандартных двухскатных крыш, то полувальмовая кровля станет отличным выбором.
  • Максимально возможное разнообразие. Имеется возможность изменения углов наклона ската, что позволяет выполнить уникальный дизайн кровли, который будет адаптирован под конкретные особенности архитектуры того или иного домика.
  • Возможность оптимального использования чердачного помещения. Полувальмовая кровля позволяет с максимальной эффективностью использовать чердак, обустраивая тут полноценные мансарды.
  • Обтекаемая форма. Отсутствие острых углов улучшает сопротивляемость ветровым нагрузкам, что позволяет с легкостью возводить домики даже в регионах с постоянно дующими сильными ветрами.

К недостаткам можно отнести следующее:

  • Сложность строительных работ. При обустройстве кровли понадобится дополнительно устанавливать многочисленные опорные элементы, рёбра жёсткости и энды, что предъявляет повышенные требования к квалификации строителей. Самостоятельно выполнить такую полувальмовую кровлю будет затруднительно, поэтому сэкономить на найме опытной бригады строителей не удастся.
  • Повышенный расход стройматериалов. Крыша имеет сложную геометрию, соответственно, потребуется использовать большее количество кровельного материала, что приводит к некоторому увеличению общей стоимости работ.
  • Следует учитывать большой вес полувальмовой кровли и необходимость обустройства массивной стропильной системы. Соответственно, несущие стены дома и фундамент должны справляться с повышенными нагрузками.

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов. Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

  1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
  2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
  3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
  4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.
