Требования к дымоходам для газовых котлов в частных домах

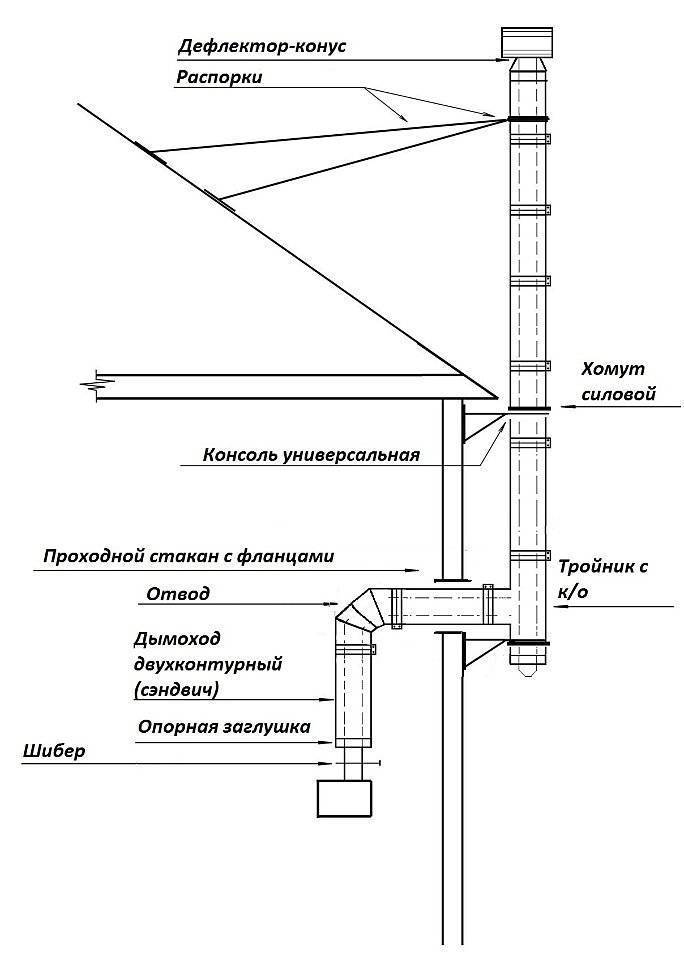

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Вентиляция своими руками в частном доме

Вначале проводится анализ, определяются размеры помещения и тип вытяжки.

НА ЗАМЕТКУ! Устанавливать воздухозаборные решетки в окнах либо других проемах не рекомендуется во избежание изменения направления потоков воздуха.

Расчеты и чертеж

Прежде чем устанавливать котел и устраивать вентиляционную систему своими руками, проводятся расчеты, составляется чертеж с указанием основных узлов. Этот этап лучше доверить специалистам.

Например, при имеющемся газовом котле используется схема 0,01м²/10кВт для приточных систем. То есть если отопительное оборудование мощностью 30 кВт, то вентиляция обязана обеспечить приток воздушных масс объемом 0,03 м³/с (также рекомендуется делать запас 25-30 %).

ВАЖНО! Сама вытяжка, согласно нормам СНиП, должна быть не меньше 130 мм в сечении. В случае когда отверстие приточной вентиляции не способно обеспечивать правильного воздухообмена, монтируется принудительная конструкция.. Установка естественной вытяжки в качестве самостоятельной допускается, если здание не расположено низко, поблизости отсутствуют заросли деревьев, не стоят другие строения

Любые помехи создают проблемы и негативно влияют на воздухообмен

Установка естественной вытяжки в качестве самостоятельной допускается, если здание не расположено низко, поблизости отсутствуют заросли деревьев, не стоят другие строения. Любые помехи создают проблемы и негативно влияют на воздухообмен.

Необходимые материалы и инструменты

В основном при изготовлении воздуховодов применяют алюминий, пластмассу либо оцинкованную сталь. При автономном отоплении частного дома допускается использование канализационных труб расчетного диаметра. Также к ним дополнительно покупаются специальные муфты.

При приобретении материалов на впускной патрубок стоит взять защитную решетку и обратноклапанный переходник.

Кроме того, потребуются:

• гильзы для устройства перекрытий;
• крепежные детали, в т. ч. хомуты, саморезы;
• монтажная пена, чтобы загерметизировать образовавшиеся пустоты между перекрытиями и самими гильзами.

Из инструментов, чтобы сделать вентиляционную систему, необходимы:

• линейка либо рулетка;
• маркер, карандаш;
• пила для обработки труб;
• перфоратор с имеющимся сверлом по бетону (чтобы оборудовать отверстия в стенах);
• бензопила или ножовка по дереву (обустроить проходной канал в крыше).

Дополнительно потребуются респиратор, перчатки и защитные очки.

Монтаж вентиляции

Сначала проверяют инструмент, проводят пробную сборку вытяжки согласно схеме. Далее отмечают места, где будут располагаться крепежи в потолке и стене. Нужно учитывать, что впускное отверстие должно быть на высоте 0,25 м от уровня пола, выходное – не идти через стропила, но последние применяют в качестве площадки для крепления патрубка.

Краткое руководство, как правильно выполнить монтаж вентиляции в котельной с газовым котлом:

1. Вычистить проемы от грязевых и пылевых отложений (при необходимости).
2. Установить проходные гильзы.
3. Смонтировать сами трубы.
4. Соединить вертикальную часть и проконтролировать качество крепежа.
5. Встроить вентилятор, подключить оборудование к электроснабжению.

Чтобы проверить систему в действии, закрывают окна и двери, запускают отопление на 2-2,5 часа. Если котел работает на твердом сырье, сразу появляется тяга. В газовых модификациях к выходному проему прикладывают лист бумаги, который при верной установке остается на месте.

Для качественного функционирования системы перед каждым сезоном отопления проводятся осмотр и чистка, замена поврежденных деталей.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

• стойкость к большим температурам;
• высокие антикоррозийные качества;
• химическая инертность.

Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты

Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см

Коаксиальный дымоход для газового котла

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Принцип работы коаксиального дымохода

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Вид установленного коаксиального дымохода

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

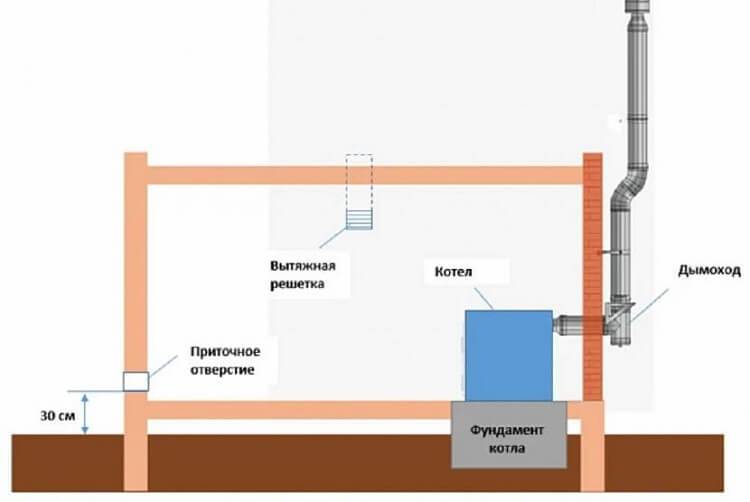

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Правильный монтаж оборудования

Причины отказов газовой системы в большинстве случаев тривиальны. Неочищенная дымоходная труба, угарный газ, возвращающийся в дом, или плохо установленный газовый котел

Важно правильно выбрать и установить

Инструменты и материалы

Для устройства воздуховодов используются различные материалы: пластмассы, оцинкованные листы, гладкие или дюралевидные стальные листы.

Для отдельно стоящих домов с автономным отоплением в качестве воздуховодов можно использовать трубы из ПВХ необходимого диаметра. Дополнительно к этим трубам необходимо приобрести переходники, а на корешке к воздухозаборнику – защитную сетку.

Дополнительные материалы для обустройства вентиляции для газовой котельной в частном доме:

1. Защитные рукава для пластин.
2. Крепежи и монтажные хомуты.
3. Строительный герметик для герметизации пустот между втулками и проемами в стенах.
4. Набор инструментов для строительства.
5. Перфоратор для выполнения отверстий в стенах.
6. Защитное оборудование.

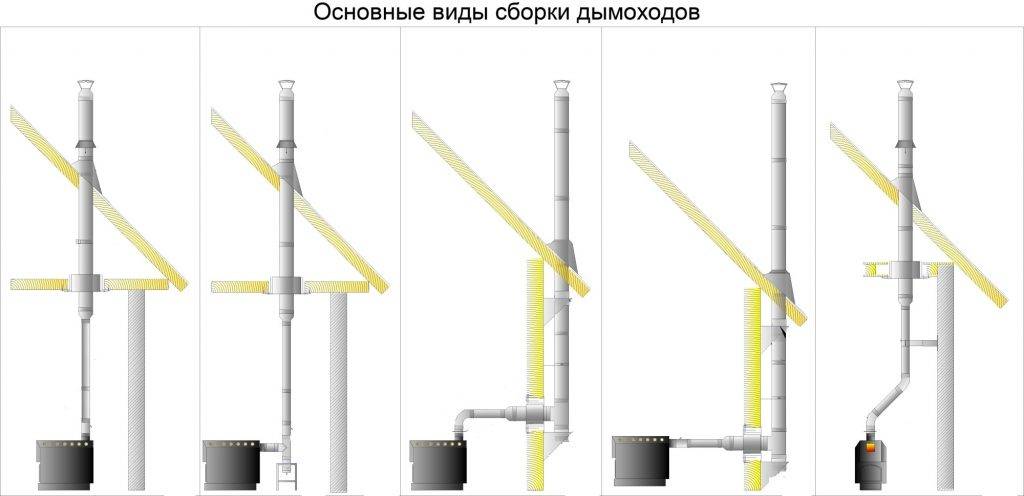

Каким образом обустраиваются дымоходы

Установка горизонтального дымохода – самое простое решение:

1. В стене сделано отверстие с выходом наружу.
2. Со стороны улицы здание поднимается вверх.
3. Присоединяется к стене – раме, привинчивается с помощью зажимов.

Внутренняя дымовая труба поднимается из котла на крышу, не выходя из дома. Он проходит через все потолки и поднимается на крышу. Такая дымоходная труба обычно состоит из двух слоев. Изоляционный материал укладывается между слоями для предотвращения возможности возгорания при нагреве дымохода и предотвращения образования конденсата:

1. Из котла в воздуховод вводится канал.
2. Канализация простирается до самой крыши.

В зависимости от конструкции дымохода снаружи дома под углом вниз рядом с конденсационным карманом устанавливается опорная платформа дымохода.

Расположение выхода дымоходной трубы относительно крыши:

• если дымовая труба протягивается более чем на три метра от конька, достаточно установить ее под углом 10◦ от горизонта. Расстояние должно быть не менее 1 метра;
• 1,5 – 3 метра – дымовая труба заканчивается на одном уровне с коньком;
• расстояние менее 1,5 м – конструкция зафиксирована над гребнем, не менее 0,5 м;
• для установки дымохода в котельной, прикрепленной к дому, предполагается угол 45 градусов и более. Дымоход должен выходить в измеряемой точке, чтобы предохранитель котла не перегорел при ветровой нагрузке.

Устройство напольного газового котла

Желательно доверить монтаж напольного газового котла сертифицированным специалистам технических центров, специализирующихся на оказании данного вида услуг, поскольку тогда они оформят все требуемые документы, подготовят соответствующим образом помещение и дадут гарантию на выполненные виды работ.

Если рассматривать устройство простейшего газового котла, то оно несложное: газовая горелка и теплообменник. Не составит труда подключить к прибору воду, газ, дымоход и при необходимости электропитание. Основное требование: оформить все необходимые разрешения, иначе штрафных санкций не избежать.

Принцип работы коаксиального дымохода

Само понятие «коаксиальность» обозначает дословно «соосность». Это многое сразу объясняет. Дело в том, что коаксиальный дымоход представляет собой сочетание двух соосно расположенных труб. Во внешнюю, большого диаметра, вставлена внутренняя с меньшим. Таким образом, образуется сочетание двух совершенно независимых друг от друга каналов. Точное позиционирование внутренней трубы во внешней обеспечивается наличием специальных перемычек, вкладышей, распорок – в зависимости от конкретных особенностей модели.

Основополагающий принцип конструкции коаксиального дымохода можно объяснить очень просто – «труба в трубе»

Для чего это делается? Все очень просто:

• Внешний канал, образованный просветом между стенками двух труб, служит для подачи воздуха с улицы, необходимого для процесса горения топлива (газа).
• Внутренняя полость малой трубы становится каналом, по которому продукты сгорания газа выводятся на улицу и выбрасываются в атмосферу.

Стрелками хорошо показаны направления движения воздуха, забираемого с улицы, и продуктов сгорания, выводимых наружу.

Понятное дело, что для обеспечения такого перемещения потоков требуется какая-то принудительная сила. В ее роли выступает встроенный в конструкцию котла вентилятор, то есть коаксиальный дымоход может устанавливаться на модели «турбированного» типа, с принудительной подачей воздуха и отводом газов, оснащенные горелкой закрытого типа.

При этом производитель оговаривает максимально допустимую длину системы. — для того чтобы оба процесса проходили сбалансировано и обеспечивали устойчивую работу горелки во всех режимах, равномерное и полное сгорание газа. Чрезмерное увеличение длины коаксиальной трубы, а также перенасыщенность трассы изменениями направления, приводят к недопустимому возрастанию сопротивления потокам, к образованию ненужных завихрений, препятствующих нормальной подаче воздуха и отводу газов. Обычно стараются коаксиальных дымоход исполнять длиной не свыше 2 ÷ 3 метров, хотя бывают и исключения. Все это в обязательном порядке указывается в технической документации котла.

Самая распространенная схема установки коаксиального дымохода – горизонтально с проходом через ближайшую к котлу внешнюю стену на улицу.

Обычное расположение коаксиального дымохода – горизонтальное, с проходом через ближайшую к установленному (навешенному) котлу внешнюю стену. Возможно и вертикальное расположение, но в частном строительстве или при оборудовании автономной системы отопления в городской квартире к такой схеме прибегают крайне редко. В связи с этим подобные расположения в настоящей статье рассматривать не станем.

Цены на коаксиальные дымоходы разных производителей

коаксиальные дымоходы

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
• Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
• В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
• Вывод дымохода возможен через кровлю или в стену.
• Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
• Материал дымохода и его соединения должны быть газонепроницаемыми.
• Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
• При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит  позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

https://youtube.com/watch?v=5WbTrODlcNU

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

• В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
• Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Варианты расположения дымоходов для газовых котлов

По месту устройства дымоходы подразделяются на:

• внутренние;
• внешние.

Эти виды дымоходов являются устройствами, основная конструкция которых расположена вертикально.

Самостоятельным видом дымохода является коаксиальная труба, в которой продукты сгорания и воздух с улицы двигаются в канале навстречу друг другу.

Оба вида дымоходов устраиваются с учётом требований, предъявляемых вышеперечисленными нормативными документами, но имеют индивидуальные конструктивные особенности, обуславливающие достоинства и недостатки.

Внутренние дымоходы

Дымоход, смонтированный внутри ограниченного наружными стенами контура здания, называется внутренним.

Наружные стенки труб такого дымохода для газового котла не подвергаются отрицательному воздействию внешней среды (температурные перепады, осадки, ультрафиолет, ветер, биологический фактор), поэтому конструкция является долговечной.

Кроме того, во время движения горячих продуктов сгорания по каналу теплоотдача в воздух жилья через стенки дымохода продолжается – боковая поверхность дымохода является дополнительным источником тепла, поэтому КПД такой системы отопления выше, особенно в 2-этажных домах.

Однако у такого расположения дымохода есть и минусы:

• в случае разгерметизации дымохода утечка углекислоты произойдёт в одно из помещений;
• перегрев поверхности канала опасен возникновением пожара;
• места прохода дымохода через плиты перекрытия нуждаются в теплоизоляции;
• шахта или труба дымохода занимают в помещениях определённые площадь и объём, поэтому фактор их наличия приходится учитывать при перестановке мебели и выборе отделочных материалов.

Если внутренний дымоход устраивается во время строительства дома, то проблем с его сооружением не возникает – проект содержит всё необходимое для исполнения, в том числе технологию изготовления под него индивидуального фундамента. Если же принято решение о сооружении дымохода такой конструкции в уже выстроенном доме, то его устройство сопряжено со значительными расходами времени и средств, так как потребуется выполнение проёмов в плитах перекрытия, а это – ущерб имеющейся отделке.

Наружные дымоходы

Дымоход, пристроенный к стене дома или выведенный наружу через боковую стену, называется наружным.

Достоинства данного расположения:

• простота сооружения – возможность монтажа в заселённом доме без ущерба отделке;
• экономичность;
• лёгкость обслуживания и ремонта;
• безопасность – разгерметизация не грозит отравлением.

Недостатки дымоходов наружного размещения:

• необходимость утепления – для предотвращения образования конденсата на внутренней поверхности стенок;
• воздействие негативных факторов окружающей среды;
• меньшее значение КПД – невозможность использования боковой поверхности в качестве дополнительного источника тепла.

Сводная таблица характеристик дымоходов внутреннего и выносного расположения:

Коаксиальные дымоходы

Данные устройства пользуются особой популярностью при оборудовании дымоотводом газового котла с закрытой камерой сгорания. Коаксиальный дымоход – это труба в трубе, в которых одновременно происходит два процесса – поступление снаружи воздуха в камеру сгорания закрытого типа и отвод изнутри на улицу продуктов сгорания. Коаксиальную трубу можно использовать как на котлах настенного исполнения, так и при устройстве дымохода для напольных агрегатов отопления. Расположение канала может быть внутренним или наружным, ориентация – вертикальная или горизонтальная.

Монтаж заключается в выполнении сквозного отверстия нужного диаметра в наружной стене, плите перекрытия или кровле по сделанной предварительно разметке, установке в него трубы и заполнении зазоров термо- и влагостойким герметиком.

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

• кирпичные со вставкой из нержавейки;
• керамические;
• двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы

Последовательность устройства дымохода газового котла в частном доме

Выделяют внутреннюю и наружную систему монтажа. Все зависит от этапа планировки конструкции. При постройке дома выполняют внутреннюю систему. В готовых постройках выполняют наружное строение.

Наружная система характеризуется необходимостью полной теплоизоляции дымохода. Для хорошей работы потребуется следовать всем нормам и правилам. Для конструкции выбирают однотипные элементы. Их соединение достаточно простое. При этом система находится в свободном доступе для обслуживания.

Внутренняя конструкция требует теплоизоляции только на участке, который находится на улице. Система небезопасная: дым может проникнуть в помещение, высокая пожароопасность. Количество элементов конструкции достаточно много, поэтому установка имеет определенные сложности. Эксплуатация дымохода также имеет свои сложности.

Последовательно внутренней установки:

• Разметка конструкции и соединительных элементов;
• Оборудование проема для дымохода;
• Соединение котла с газоходом через специальный патрубок;
• Монтаж ревизии и тройника;
• Установка труб;
• Прикрепление хомутов на стыках;
• Монтаж кронштейнов;
• Теплоизоляция.

Внутренняя система монтируется на этапе постройки дома и возведении фундамента. Именно так можно сделать безопасное сооружение. Благодаря этому количество жидкость в трубах минимальное. В противном случае потребуется оборудовать конденсатосборник.
