Особенности установки и выбора дымоходов в камин

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).

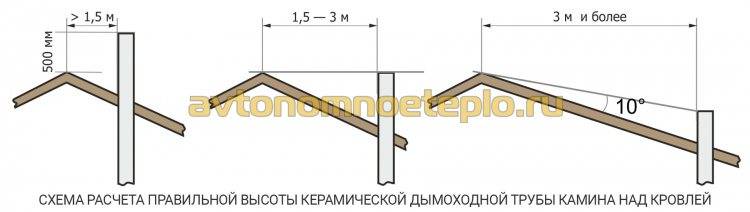

  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Требования к выбору

Правила монтажа каминов и его составляющих регламентированы нормативами:

  • СНиП II 35/2.04.05-91/2.01.01-82;
  • ДБН В.2.5-20-2001 и НПБ 252-98;
  • ГОСТ 9817-95 и пр.

В них можно посмотреть основные нюансы и особенности установки отопительного оборудования.

Расчет размера дымохода

При постройке дымохода учитывают вид топлива в котле или камине

Для расчета нужно знать:

  • характеристики горючего;
  • характеристики котла;
  • скорость подъема газов;
  • количество сжигаемого топлива;
  • форму дымохода.

Рассчитывается по формуле V = (B*V*(1+t/273))/3600 м³/сек, где V — объем воздуха, необходимый для сгорания 1 кг топлива, B – масса дров, сгорающих за час, t – температура исходящих газов. Результат округляется в сторону увеличения.

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Требования к установке и виды каминов

В результате того, что деревянные постройки находятся в зоне риска возникновения пожаров, к каминам и печам предъявляются особые требования обеспечения безопасности. Однако это не сужает перечень моделей, которые можно использовать.

Установка камина в деревянном доме на каждом этапе сопровождается сверкой выполненных работ с правилами ПБ и СНиП. Чтобы дать полную картину моделей, пригодных для деревянных домов, следует распределить разрешенные камины и печи по нескольким признакам.

По месту расположения

В бревенчатом доме разрешается при соблюдении изоляции горючих материалов устанавливать и ориентировать камин практически произвольным способом. Запрет вводится исключительно из соображений рационального использования пространства.

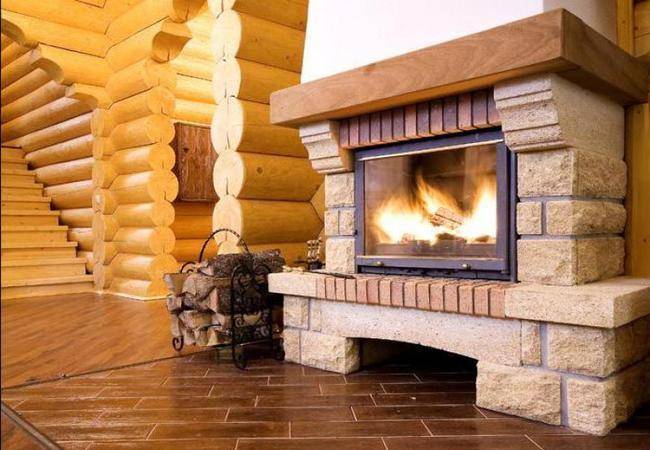

Массивная постройка

  • Угловые модели каминов обладают таким свойством, как экономия пространства. Они устанавливаются по стыку двух стен, скрывая линию разграничения. Именно поэтому возникает визуальный эффект увеличения пространства.
  • Встраиваемые камины, как ни странно, довольно часто применяются в деревянных постройках. Для частичного зонирования комнаты возводится кирпичная стена с нишей для камина. Толщина стены сопоставима с размерами топки. Внутри этой стены выполнен канал для дымохода. Как видно из описания, общих элементов стенки камина и горючие материалы не имеют.
  • Пристенные модели обязательно подразумевают наличие портала. Его выполняют из различного материала, в зависимости от того, какие функции сочетает в себе будущий камин. Если это чисто декоративное устройство, то выполняется портал из гипсокартона. Если же камин в деревянном доме установлен для обогрева, то портал выкладывается из огнеупорного кирпича.

Пристенный вариант с красивым порталом

Островные или изолированные модели отличаются тем, что не имеют общих границ со стенами дома. Единственной сложностью из обустройства является подвесной дымоход, который не так легко смонтировать, соблюдая безопасность.

По виду топлива

Этот раздел очень важен для тех, кто решился сконструировать печь в деревянном доме. Ведь многие склонны думать, что некоторые виды топлива категорически запрещены для использования. Отметим, что эти мысли имеют под собой фундамент в случае конструкции с открытой топкой. Однако современные модели с закрывающейся герметично дверцей предоставляют потребителю множество вариантов, которые будут безопасными в плане пожара.

  • При условии, что в деревянном доме правильно будет выполнена изоляция, обеспечен камину надлежащий фундамент, возведен дымоход и выполнены все правила установки в целом можно использовать классические камины, сделанные из кирпича и рассчитанные на применение дров или прочих видов твердого топлива (брикетов, угля).
  • Электрокамины заслужили право носить звание самых безопасных устройств. В постройках из дерева они могут использоваться без ограничений, ведь вместо живого пламени там выступает качественно оформленная система имитации. Однако не стоит забывать про правила эксплуатации нагревательных элементов.

Домашний электроочаг в сборе

  • Еще одним вариантом, на который не распространяются строгие правила, служит биокамин. Эти модели характерны отсутствием дымохода, хотя пламя в топке естественное. В качестве топлива использован спирт или композиции на его основе. Вот почему данный вид устройств получил свое название.
  • Газовые камины просты в устройстве, так как имеют всего несколько конструктивных элементов. Требования к таким каминам совпадали бы с требования к твердотопливным моделям, если бы не опасность при эксплуатации любого газового оборудования. Таким образом, газовый камин лидирует по количеству ограничительных условий установки в домах из бревна.

По используемому при изготовлении материалу

Твердотопливные камины могут быть полностью выложены из огнеупорного кирпича. Слово «полностью» означает то, что даже топка, в которой происходит сгорание топлива, сделана из шамотного кирпича. Выполняется кладка способом порядовки. Этот способ предполагает определенный алгоритм для формирования каждого ряда. Дымоход для такой печи обязательно выполнен из кирпича, что продиктовано соображением безопасности.

Камин кассетного типа

Существуют готовые металлические или чугунные топки, которые необходимо встроить в специально подготовленную нишу. Порталы для готовых топок могут быть построены своими руками из кирпича, гипсокартона, камня, дерева. Такое устройство камина не накладывает требований на материал дымохода, но если он выполнен из металлической трубы, то его стараются завуалировать под декоративным каркасом.

Изготовление

Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.

Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.

  • Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
  • Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.

Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило, железные камины по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.

Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.

Начинать сборку необходимо с подставки для камина. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.

Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.

Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.

  1. Одна часть будет служить для непосредственного сгорания дров.
  2. Вторая используется в качестве дымосборника перед его попаданием в дымоход.

Какой марки выбрать дымоход из керамики к камину?

Керамические трубы предлагает на отечественном рынке всего несколько производителей. Наиболее популярной считается продукция следующих компаний:

  • Schiedel – немецкий производитель, являющийся европейским лидером изготовления керамических дымоходов. Гарантируемые сроки эксплуатации системы дымоотведения Schiedel не менее 50 лет.

Tona – еще один производитель из Германии. Компания Тона пользуется особой популярностью благодаря особой облегченной конструкции дымоходов, выпускаемых на базе завода. Наружная оболочка систем Tona изготавливается из нержавеющей стали.

Effe2 – в деревянных домах рекомендуется устанавливать системы дымоотведения Ultra Duplex Effe2. Особая конструкция позволяет одновременно подключить сразу несколько каминов, объединив их в единую сеть.

Hart – компания разработала целую линейку керамических дымоходов, предназначенных для подключения именно к каминным порталам и топкам. В конструкции труб Hart удалось учесть все нюансы эксплуатации каминов.

Ecoosmose – основой продукции является использование изостатических и глазурированных труб. В качестве верхнего слоя применяют облегченные бетонные блоки, существенно облегчающие общий вес конструкции Ecoosmose.

Некоторые производители каминных порталов прямо рекомендуют для подключения дымоходы одной из перечисленных компаний. В противном случае придется самостоятельно подобрать керамическую трубу, исходя из указанных в документации параметров.

Ответы на частые вопросы о дымоходах для каминов

За время эксплуатации керамических дымоходов скопилось определенное количество разных мнений, позволяющих составить общую картину целесообразности использования данных систем. Как показывает практика, большинство покупателей, выбирающих дымоход, задают одни и те же вопросы. На некоторые из них попросили ответить представителей специализированных монтажных бригад.

Какой дымоход лучше для камина – нержавейка или керамика?

Подключение каминной топки к керамическому дымоходу является лучшим решением, в связи со следующими аспектами:

  • Срок эксплуатации – керамика прослужит не менее полувека. Срок эксплуатации нержавейки составит не более 20-25 лет.

Технические характеристики – нержавеющие трубы, под воздействием высоких температур, со временем деформируются, что особенно критично для стыков. Постепенно теряется герметичность соединений. Керамика лишена подобного недостатка.

Дымоходы из нержавейки отличаются от керамических, теплотехническими характеристиками. Даже при использовании качественной теплоизоляции, в стальных трубах все равно продуцируется конденсат в большем объеме, чем в керамике.

Дымоход для камина – кирпичная кладка или керамика?

Дымоходы для каминов из керамзитобетонных блоков имеют конструкцию чем-то напоминающую кирпичную кладку. Кирпич также изготавливается из глины, способен выдержать высокую температуру. Слабым местом кладки зачастую являются швы между кирпичами. Керамзитные блоки лишены этого недостатка.

Срок службы кладки с сохранением герметичности системы от 7-10 лет. Конструкция керамического дымохода для камина предназначена для эксплуатации в течение полувека.

Забивается ли керамический дымоход сажей?

Сажа, находящаяся в дыму, образуется при сжигании твердого топлива. В процессе дымоотведения, сажа оседает на неровностях и шероховатостях внутреннего контура труб.

Максимально подвержен оседанию сажи кирпичный дымоход. Через несколько лет эксплуатации, внутренний контур труб из нержавеющей стали также начинает задерживать сажу.

Керамическая труба, даже спустя время, сохраняет идеальную гладкость внутренних стен. Хотя сажа и скапливается в незначительном объеме, забить ею керамический дымоход проблематично.

Для поддержания работоспособности достаточно раз в 1-2 года сжечь специальный брикет, содержащий химические вещества, обеспечивающие максимальную очистку.

Как не допустить разлета искр из керамической трубы

На оголовок трубы устанавливается искрогаситель. Устройство представляет собой сетку с мелкими ячейками. После установки искроуловителя, интенсивность тяги не изменяется.

Искрогаситель препятствует выбросу из дымохода горящей сажи и предотвращает возгорание кровли. Правила ПБ требуют установить устройство при обустройстве битумных и других горючих видов кровли.

Некоторые нюансы выбора и подключения смогут учесть исключительно специалисты, имеющие опыт в проведении монтажных работ. Установку керамических систем дымоотведения рекомендуется доверить профессионалам.

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

  1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
  2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Материалы

Анализ разнообразных материалов позволяет сделать правильный выбор, в ту или иную сторону. Рассмотрим четыре популярных вида каналов, у каждого из них, есть собственные преимущества и недостатки. Кроме того, во многом выбор, какой дымоход лучше для вашего камина зависит от нормативных и технологических требований к помещению.

Керамический

Для каминов популярны в последнее время керамические блоки, они представляют уже готовую к установке конструкцию. Однако, за счет внушительного веса, требуется дополнительное усиление. К основным преимуществам можно отнести:

  • гладкая поверхность;
  • теплоотдача;
  • высокий порог температур;
  • компактны;
  • износостойкие (50 лет).

Кирпичный

Дымоход для камина, котла из кирпича – традиционный. За время существования подобных конструкций, придумано множество различных вариаций систем. Наиболее прагматичным и оптимальным, считается установка именно кирпичной трубы

Но, нужно обращать внимание на раствор, качество кирпича

Стальной

Дымоход для котла, камина из нержавеющей стали лучше использовать, если температура предполагается не более 450 градусов. Они легкие, для них не требуется конструировать отдельный фундамент, и они подходят практически под каждую конфигурацию камина.

Их можно использовать, даже применяя способ «гильзовки», то есть вставлять в кирпичные каналы. По-простому, такие конструкции разделяют на два типа:

  • «Лысые».
  • Сэндвич трубы.

Особое внимание уделяется утеплителю, если выбран первый вариант. Оптимально приобрести уже готовые сэндвич трубы

Стеклянный

Как сделать самостоятельно дымоход для камина – этот вопрос, явно не будет касаться подобных конструкций. Стекло в этой области стали использовать относительно недавно.

Гладкие стенки не позволяют образовываться в больших количествах сажи и копоти. Однако, особенная технология производства и сборки, требует мастерства, ведь соединить стекло в герметичную структуру достаточно сложно.

Устройство и принцип работы

Понятно, что глобальных отличий подобный отводящий канал от печных иметь не будет. Дымоход, канал для печи камина также позволяет вывести отработанные газы в атмосферу. Газы поступают по трубе по классической схеме, за счет образованной тяги. Устройство дымохода для камина должно выполняться квалифицированным работником, который имеет навыки работы с подобными системами и может ориентироваться в технических особенностях строений и зданий.

Для каминов, котла, важно полностью удалять отработанный газ, а для этого нужно верно рассчитать конструкцию, сформировать её, а также немаловажно выбрать действительно подходящий материал для этих целей

Правильный расчет конструкции позволит избежать сильного загрязнения дымохода, образования сажи и тому подобное.
Также особое внимание уделяйте тому, что зачастую для каминов, в качестве топлива используется дрова. А, как известно, именно от дров появляется наибольшее количество сажи и копоти

Буквально за несколько месяцев, при неэффективной работе, опрометчивому отношению к чистке, канал может забиться до такой степени, что не возможно будет топить нормально. Будет образовываться обратная тяга, появится слабое удаление газов, которые будут попадать в помещение, к чему это приводит, объяснять не требуется.
Дымоходы из разнообразных материалов могут отличаться не только по стоимости, на что в первую очередь обращает внимание человек, но и по своим техническим и функциональным способностям. Они могут различаться по конструкции, поэтому тщательно анализируйте данный вопрос, советуйтесь со специалистами.

При выборе нужно ориентироваться на индивидуальные особенности, к примеру, чем предполагается топить, какая выходящая температура будет и тому подобное

Особенно обращайте внимание на температуру в каминах дымоходах, ведь на её основании формируется тяга, при взаимодействии с холодным воздухом. Также важен диаметр трубы.
Даже при всем человеческом желании, соорудить канал, не требующий чистки, физически не возможно

Даже самые продуманные каналы, со временем могут столкнуться с затруднением в выводе газов. Проводить профилактические, сезонные работы по чистке, лучше всего в период, когда камин простаивает

Кроме того, важное значение уделяйте потрескавшимся стенкам, появившимся трещинам, выбоинам и тому подобное. Они способны нарушить целостность канала, что небезопасно не только для образования тяги, но и для жизни человека

Функции дымоходов под камины и печи

Не вдаваясь в подробности, можно сказать, что печной дымоход предназначен только лишь для выведения в атмосферу едких продуктов сгорания, которые образуются при сгорании любого топлива. Но на самом деле дымовой канал – это полноценная часть отопительного устройства. Без дымохода невозможна работа ни печи или котла, ни газового оборудования.

Работоспособность автономного обогревательного прибора зависит от того, какое количество кислорода попадает в его топку. Неверно утверждать, что чем больше кислорода будет поступать к устройству, тем лучше оно будет работать: воздуха должно быть строго определенное количество. И переизбыток, и недостаток кислорода способен привести к потере мощности оборудования, его нестабильной работе или повышенному расходу топлива.

Принцип работы дымохода можно описать следующим образом:

  • по большому счету, каждый дымоход – это часть закольцованной системы;
  • после прохождения через дымовую трубу отработанные едкие газы выводятся в открытый воздух. За счет этого в приемной части печи или котла происходит разряжение, и в дымовой рукав запускается чистый воздух из атмосферы;
  • поступивший в дымоход кислород сгорает, нагревается и снова удаляется из системы наружу. Так происходит до тех пор, пока в топке печи не исчерпывается топливо.

Если неправильно выбрать размер дымохода для камина или использовать дымовую трубу, совершенно не подходящую по другим характеристикам данному типу отопительного прибора, цикл циркуляции нарушается. Это приводит к нежелательным моментам, таким как:

  • перерасход топлива;
  • заброс угарных газов, опасных для жизнедеятельности, в жилое помещение;
  • высокая вероятность возникновения пожара от выброса искр;
  • малопродуктивная работа отопительного агрегата;
  • неэффективное сгорание топлива.

Дымоход обеспечивает тягу, от которой зависит процесс горения топлива

Хороший дымоход должен обеспечить такое состояние в печной системе, при котором твердое топливо будет сгорать без остатка, и при этом не будет допускаться его перерасход. Другими важными аспектами, влияющими на выбор, будет простота монтажа и возможность дальнейшего обслуживания.

Конструктивные особенности и принцип работы

Дымоход для камина представляет собой вертикальную конструкцию на основе трубы круглого сечения, которая подсоединяется к отводящему патрубку топки камина и выходит через кровлю наружу.

Работа дымохода основана на силе тяги, которая возникает из-за разницы давлений в верхней и нижней части конструкции. В верхней части трубы дымохода, находящейся над поверхностью кровли, воздух более разрежен, что создает область низкого давления. За счет этого отработанные газы естественным образом выходят из дымохода наружу.

Конструктивные особенности дымохода камина зависят от типа печного оборудования. Современный камин в помещении – это не обязательно ниша в стене дома. Это может быть отдельно стоящая печь открытого или закрытого типа, работающая на дровах, угле, торфе и даже топливных брикетах. От размера камина, его расположения и конструкции зависит устройство дымохода.

Выполнение монтажных работ

Установка дымохода в доме может производиться не только с помощью мастера, но и своими руками, однако перовое что следует сделать – это выбрать подходящий тип дымоходной вытяжки с учётом типа отопительного котла, его функционала, типа топлива и других параметров.

Установка дымоходов, цена на которые зависит от выбранного типа и материалов изготовления производимая своими руками, также подразумевает то, кирпичный или стальной дымоход вы собираетесь строить. Дымоход из кирпича часто устанавливается для аналогичных печей и каминов, сделанных из кирпича, в то время как стальные и другие системы часто подключаются к современным топкам и инновационному котельному оборудованию.

Если для работы и растопки вашего отопительного агрегата необходимо использовать такое топливо как дрова, уголь или торф, вполне можно обойтись сборкой своими руками кирпичного дымохода. Если же система более современная, способна нагреваться до максимально высоких температур, а для работы используется топливо на жидкой основе или газ, кирпичная поверхность дымоходной вытяжки просто не правиться и начнёт трескаться, в этом случае отдайте предпочтение керамическому или модульному дымоходу.

Дымоход под ключ для классических твёрдотопливных печей и каминов часто собирается из кирпича, в качестве него можно сделать в стене дома специальный короб или так называемую шахту. Однако для того чтобы такая вытяжка функционировала правильно и на полную мощность, дымоход должен находиться в строго вертикальном расположении и иметь на всей своей протяжённости вентиляционные каналы и специальные дверцы, через которые можно будет устранять сажу.

Кирпичный дымоход, цена на который за счёт сложного монтажа достаточно высокая, часто внутри оштукатуривается, однако делать это необходимо качественно, чтобы в последующей при работе и воздействии высоких температур штукатурка не начала опадать

Оштукатуривание дымохода внутри не позволит скапливаться на поверхности большому количеству сажи и другим продуктам горения, также важно, чтобы конструкция была выполнена в форме конуса и не отличалась сложностью и замысловатостью

Для того чтобы определиться и подобрать для своей печи, камина или котла дымоход подходящей протяжённости, сечения, необходимо учитывать такие показатели как площадь дома и мощность отопительного агрегата. Если брать в учёт существующие нормы и требования к возведению, запомните, что один отводящий канал должен иметь длину около пяти метров, но не боле шести.

Установка газовых дымоходов или вентиляции изготовленной из нержавеющей стали также требует особого и грамотного подхода, хоть такая конструкция и собирается по принципу конструктора, однако для того чтобы на выходе у вас получилась качественная вытяжка, важно придерживаться существующего плана и обозначенной последовательности работ

В современных модельных вытяжках и дымоходах из нержавеющей стали нагрев осуществляется строго по направлению снизу и постепенно поднимается вверх, особое внимание в данном случае нужно уделить качеству стыковки каждого элемента, который вставлен в предыдущий, при необходимости края стыков должны герметизироваться специальным жаростойким веществом. нержавеющий дымоход должен не просто вставляться один в другой, а стыковаться и закрепляться посредством специальных хомутов, при этом все стыки и места соединений такой вытяжной конструкции должны находиться в поле вашего зрения и ни в коем случае не маскироваться в стенах, потолочном перекрытии и других объектах

нержавеющий дымоход должен не просто вставляться один в другой, а стыковаться и закрепляться посредством специальных хомутов, при этом все стыки и места соединений такой вытяжной конструкции должны находиться в поле вашего зрения и ни в коем случае не маскироваться в стенах, потолочном перекрытии и других объектах.

Дымоход, нержавеющая сталь для которого выбрана в качестве основного материала изготовления, не должна плотно соединяться с самим кронштейном, в этом случае специалисты рекомендуют оставить между ними немного запаса около 1-2 сантиметров, так как при нагреве кронштейн может подвергаться небольшим расширениям.

Категорические запрещено соприкосновения котельного оборудования работающего на газе с любыми другими коммуникациями, расположенными в доме, так как в результате этого может возникнуть пожар или взрыв.

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора

Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Соблюдение допустимых отклонений по вертикали – также важный вопрос. Лучшую тягу способна обеспечить вертикальная труба, а ухудшают тягу большое количество наклонных или горизонтальных участков. Если дымоход не получается сделать прямым, то смещение по вертикали делается при помощи наклонных частей. Подключение камина к дымоходу предполагает наличие горизонтального участка, но его длина строго ограничивается 1 метром. Сумма всех участков со смещением с вертикальной оси по всей длине не должна быть большей, чем 2 м.
