Монтаж и установка трубы дымохода своими руками

Рекомендации по эксплуатации

Для того чтобы дымовая труба работала долго, очень важно точно выполнять правила по эксплуатации ,систематически осуществлять профилактические осмотры, вовремя проводить ремонтно-восстановительные работы. Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

  1. Дымоход должен быть смонтирован согласно, действующих правил и требований завода-изготовителя котельного оборудования.
  2. После завершения монтажа проверяют дымовыводящуюсистему на работоспособность, с контролем всех стыков на плотность и проверки тяги.
  3. Используют сухое топливо для работы котлоагрегата.
  4. Постоянно контролируют работу дымохода, поскольку неисправность системы может вызвать возгорание сажи.
  5. Не разрешается допускать сильные перепады температурного режима, и равным образом превышать предельные параметры работы отопительного агрегата.
  6. Требуется быстро устранять все обнаруженные сбои в работе котельного оборудования и дымовентиляционной системы.
  7. Систематически выполнять очистку дымовой трубы и каналов от накопившейся сажи, которая ухудшает тягу и также может стать источником возгорания.

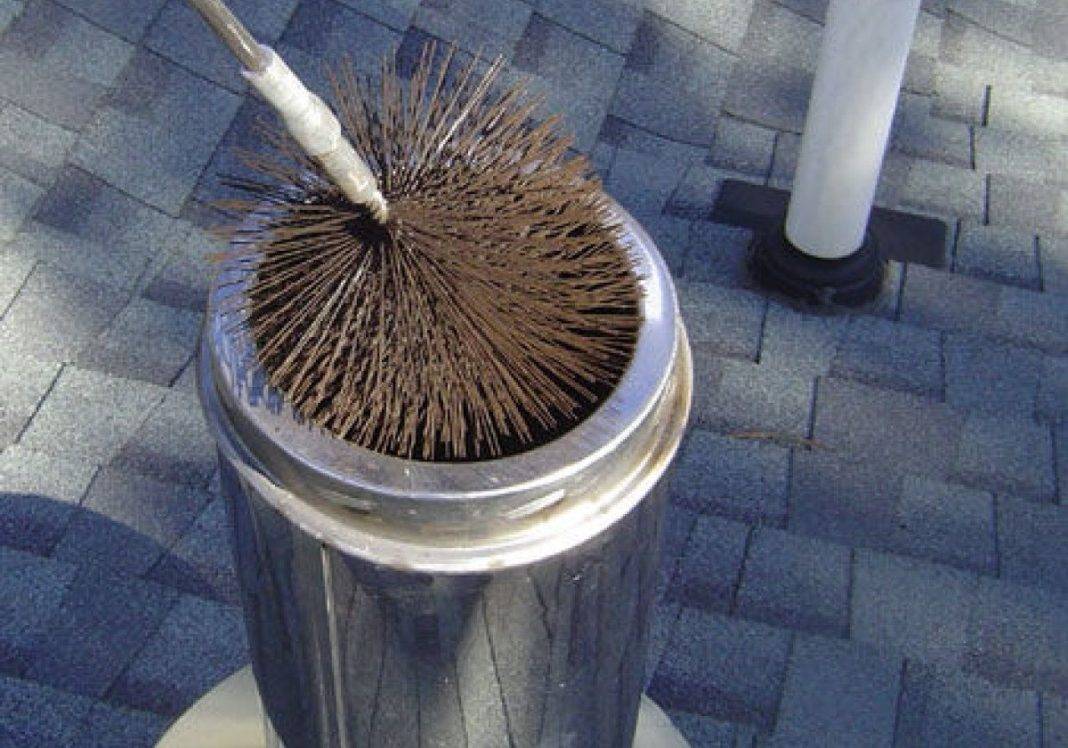

Систематическая очистка дымовой трубы

Главная функция системы дымоотвода — подача воздуха в топку и отвод дымовых газов, полученных в процессе сжигания топлива. Если газоход не создает оптимальную тягу, ядовитый угарный газ сможет проникнуть в комнату и отравить проживающих, что зачастую приводит к смерти пострадавших. Кроме того установка дымохода обязана проводиться с выполнением всех норм пожарной безопасности.

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

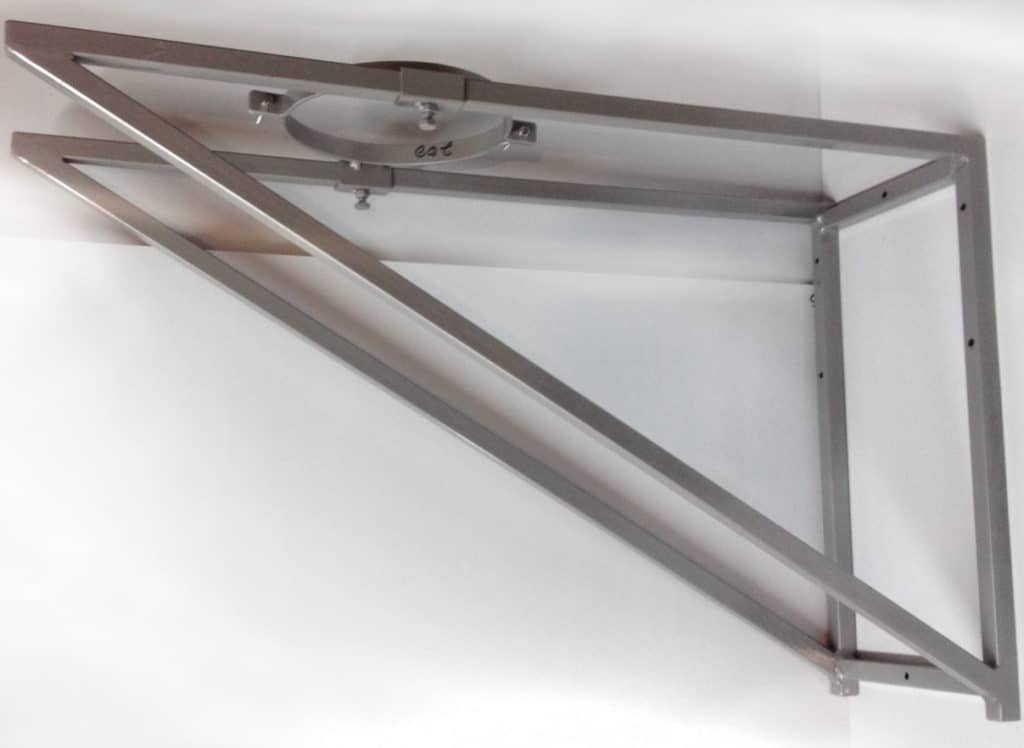

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным. Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

  • болгарку для разрезания металла и дрель для сверления отверстий
  • шпатель, стамеску и кельму
  • шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
  • небольшой молоток и крестовую отвертку,
  • защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Проведение дымохода сквозь стену и перекрытия своими руками

Вывести дымовую трубу наружу можно только сквозь крышу или стену, причем каждый из способов имеет свои особенности.

Если труба будет проходить сквозь стену, под нее нужно прорезать проем немного большего сечения, чем параметры трубы. Данный зазор позволит дополнительно вставить в стену защитную гильзу, которая предотвратит разрушение стены из-за перегрева.

Слишком длинный дымоход для надежности нужно будет зафиксировать на стене кронштейнами, причем не только изнутри, но и снаружи. Это позволит ей не прогибаться от порывов ветра и интенсивных осадков.

А в тех случаях, когда проход дымохода будет осуществляться через потолочные перекрытия и крышу, в первую очередь следует подумать об их термоизоляции, а также о том, чем обмотать металлическую трубу дымохода

Это очень важно, поскольку начальный участок дымовой трубы, примыкающий к печи или котлу, нагревается очень сильно. Причем в случае с банной печью это явление носит периодический характер, а вот в жилом доме зимой котел эксплуатируется постоянно.

Изоляция трубы дымохода своими руками

Особое внимание следует уделить изоляции дымохода — его элементы, проходящие по улице, а также те элементы, которые находятся в непосредственной близости от участков с повышенной пожароопасностью (где присутствуют пластиковые и деревянные детали и т. п.), обязательно должны быть обмотаны слоем экологически чистой пожаробезопасной термоизоляции

Подобная изоляция трубы дымохода также поможет предотвратить скопление конденсата и заметно снизит температуру трубы, обеспечивая максимально быстрый прогрев.

При изоляции дымохода бани должны быть соблюдены все необходимые противопожарные расстояния. Даже изолированные элементы дымохода не должны располагаться вплотную к горючим материалам. Согласно нормам, при изоляции дымохода своими руками на устройства для газового оборудования категорически запрещено устанавливать дефлекторы.

Для изготовления дымоотвода не рекомендуется использовать материалы и детали, не предназначенные для этих целей, например, асбест, алюминий и т. п. Также не следует применять гофрированные трубы, так как они препятствуют отводу продуктов сгорания. Не нужно устанавливать одностенный дымоход снаружи строения, так как это может привести к постоянному образованию конденсата, что оказывает негативное воздействие на дымоход, ухудшая его эксплуатационные качества и сокращая срок службы.

Для устройства дымохода бани рекомендуется использовать максимально гладкие трубы. Не следует допускать образование нагрузки на нижние элементы конструкции. В противном случае могут выйти из строя отдельные элементы или весь дымоход. Ни в коем случае нельзя без осуществления расчетов специалиста изменять диаметр дымохода.

Без предварительных расчетов, произведенных специалистом, не рекомендуется объединять дымоходы нескольких печных конструкций. К тому же в таких случаях всегда необходимы разрешения контролирующих органов.

Категорически запрещено объединять вентиляционную систему с дымоходом. Нельзя самостоятельно производить изменения любых его элементов или устанавливать их способом, не предусмотренным производителем.

Запрещено осуществлять монтаж дымохода в бане без обустройства изоляционной отделки вблизи деревянных, пластиковых и других легковоспламеняющихся конструкций. Нельзя накрывать вывод вентиляции и окончание дымохода одним грибком.

Установка и монтаж металлического дымохода для бани своими руками

По способу монтажа различают насадные и приставные дымоходы. Посмотрите видео монтажа дымохода своими руками, чтобы лучше понять последовательность работ:

Насадной дымоход для банной печи располагается над ней путем насадки на выходной патрубок и размещается внутри помещения, выступая наружу сквозь потолок и кровлю. При монтаже дымохода своими руками рекомендуется выбирать простую прямую форму, которая является наиболее эффективной, так как обеспечивает хорошую тягу и препятствует отложению сажи на внутренних поверхностях дымохода.

Монтаж приставных печных дымоходов должен осуществляться к боковой стенке котла, а выводиться они должны наружу через стену. Затем они поднимаются вертикально вдоль стены до необходимой высоты.

Приставные печные дымоходы наиболее безопасны в эксплуатации, но менее эффективны, так как имеют изгибы и пологие участки, уменьшающие тягу.

При этом тепло от трубы будет нагревать наружный воздух, а не само помещение бани.

Осуществляя кладку дымохода из кирпича, следует удалять излишки раствора с внутренних стенок.

Наилучшая тяга наблюдается в дымоходах с круглым сечением, так как на пути проходящего воздуха образуется наименьшее сопротивление. Площадь внутреннего сечения дымохода должна соответствовать мощности печи. Так, например, при мощности до 3,5 кВт площадь внутреннего сечения рассчитывается как 140 х 140 мм, при мощности до 5,2 кВт — 140 X 200 мм, а при мощности до 7,2 кВт — 140 х 270 мм.

При установке дымохода своими руками необходимо следить, чтобы длина горизонтальных и пологих его участков в сумме не превышала одного метра, в противном случае из-за большой их протяженности будет ухудшаться сила тяги и как следствие появятся отложения копоти на внутренних стенках трубы. При прохождении трубы дымохода через перекрытия и кровлю рекомендуется устанавливать противопожарные разделки, а также не допускать на этих участках соединения труб.

Инструментарий и перечень нужных материалов

Теперь стоит рассмотреть, ка произвести монтаж дымохода в бане из сэндвич труб.

Перечень деталей и материалов будет следующим:

  • Для начала нужно обзавестись достаточным количеством трубы.
  • Детали для создания перехода сквозь потолок и кровлю – как правило, это проходной узел и кровельный фартук. Их можно либо купить, либо сделать самому.
  • Теплоизолирующий материал, которым может служить керамзит или базальтовая вата.
  • Переходники и тройники. Они нужны для организации поворотов трубопровода.

Для монтажа сэндвич трубы для бани своими руками понадобится обзавестись такими элементами и инструментами:

  • Хомуты для фиксирования стыков и закрепления трубы к стене. Крепежи лучше размещать через каждые 150 см или в зонах разветвления труб. Чтобы стыки получались герметичнее, можно воспользоваться жароустойчивыми герметиками.
  • Сверху на дымоход устанавливают оголовок, защищающий трубу от осадков.
  • Инструментарий: лобзик, стамеска, отвертка, шуруповерт, уровень и рулетка.

Выбор материала

Выбор материала обуславливается режимом работы котельного оборудования, финансовым бюджетом строительства и личными предпочтениями мастера. Бывают конструкции из:

  • Кирпича. Кирпич наиболее традиционный материал дымовых труб. Единственным положительным качеством кирпича являются теплоизоляционные свойства и тепловая инерция. В остальном сплошные минусы: требуется определенный опыт для того, чтобы создать правильный раствор, который обладает достаточной плотностью, чтобы не пропускать газ. Такая труба имеет большие габариты и сложна в подключении к котлу. Поэтому использование кирпича при самостоятельном создании дымохода – редкость.
  • Сталь. Сталь — это прекрасный материал. Правильно подобранная нержавеющая сталь станет отличным материалом, легким в монтаже и доступным для самостоятельной сборки. Кроме того, трубу можно изготовить самостоятельно с помощью сварки из листа металла, что позволит значительно сэкономить на материале. Единственный минус это большой коэффициент теплопроводности. Это значит, что в отличие кирпича или керамики, сталь нуждается в значительном слое утеплителя. Для того, чтобы избежать столь неприятной процедуры, которая требует определенной сноровки, можно воспользоваться сэндвич трубами.
  • Стекла. Действительно, стеклянные трубы существуют. Но о них стоит сказать лишь пару слов, поскольку на рынке России этого товара практически нет. Стеклянные трубы обладают практически абсолютной газоплотностью, поэтому их любят в Европе. К тому же оргстекло отлично сочетается с минималистичным интерьером, что позволяет органично вписать эту конструкцию в интерьер. Среди минусов: цена, сложность монтажа и большой вес конструкции.
  • Полимерные. Полимерные трубы слишком легко гнутся, поэтому их используют только в качестве гильз, прокладываемых внутри кирпичных труб. С помощью гильзования полимерными трубами можно продлить срок службы старого кирпичного дымохода.
  • Асбестоцементные. Асбестоцементные трубы дешевый и простой в монтаже материал. Но при этом асбестоцемент обладает малой теплоемкостью, а изолировать его куда труднее, чем ту же сталь. К тому же, несмотря на простоту монтажа, трубы практически невозможно уложить под углом.

Асбестоцементные трубы – дешевый и простой в монтаже материал

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Крепление трубы дымохода к стене

Из толстого листа металла следует вырезать две квадратные заготовки со стороной 50 см, которые впоследствии будут использоваться для крепления дымохода к стене, потолку и крыше. По углам заготовок нужно просверлить крепежные отверстия.

В центре одной заготовки необходимо проделать круглое отверстие диаметром, идентичным диаметру наружной трубы. В центре второй заготовки следует сделать отверстие овальной формы. Такая заготовка будет подшиваться к скату кровли. Затем необходимо надеть оцинкованный кожух на утепленные внутренние трубы.

При креплении трубы дымохода на торцы, подогнув края наружных труб, должны быть зафиксированы заранее заготовленные заглушки в виде колец. Нижнюю трубу дымохода следует вставить верхним утепленным концом в круглое отверстие в металлическом листе. При этом неутепленный конец нужно насадить на патрубок печи. Далее необходимо прикрутить металлический лист к перекрытию, предварительно проверив, что зазор между срезом потолка и дымоходом со всех сторон одинаковый. На нижнюю трубу таким же образом следует насадить верхнюю трубу, используя ранее приваренный патрубок. После этого нужно соединить обе части хомутом и прикрутить второй металлический лист к внутренней поверхности крыши. Пространство между дымоходом и деревянными конструкциями перекрытия следует заполнить глиной, керамзитом или другим негорючим материалом.

Правила монтажа

О том, как правильно сделать дымоход в частном доме, подробно написано в строительных нормах и правилах. Это нормативные документы, в соответствии с которыми должны производиться строительные и монтажные работы.

Перед началом установки устройства необходимо убедиться в соответствии площади частного дома и высоты потолков требованиям пожарной безопасности. Высота потолков должна составлять не менее 2 м, а площадь здания — 7,5 м³.

Наличие вентиляционного канала — обязательное условие. В ванной комнате двери должны открываться наружу. Также там не должно быть розеток и выключателей.

Чтобы обеспечить правильное функционирование дымохода, монтаж нужно проводить, соблюдая требования:

  • дымоход не должен проходить там, где находятся электрические провода, трубы водоснабжения и канализации;
  • с целью сохранения тепла большая часть изделия должна находиться внутри дома;
  • все элементы конструкции следует выполнять из материалов, устойчивых к высоким температурам;
  • используйте кронштейны для крепления к стене, чтобы дымоход не прогибался;
  • при составлении схемы дымохода учитывайте, что ко всем стыкам труб должен быть обеспечен беспрепятственный доступ.

Пошаговая инструкция монтажа дымохода через крышу включает в себя следующие этапы:

  1. Расчет масштаба и протяженности конструкции.
  2. Присоединение труб при помощи переходника к отопительному устройству.
  3. Установка на потолке термоизоляции в месте выхода трубы на крышу.
  4. Работа с конусной крызой, подходящей для уровня ската крыши частного дома.
  5. Монтаж окапника в месте стыковки трубы с крышей.
  6. Установка на трубу конуса и оголовка.

При монтаже дымохода через стену должны быть соблюдены данные этапы работы:

  1. Создание отверстия в стене для выхода трубы.
  2. Прикрепление переходника с помощью герметика.
  3. Установка кронштейнов.
  4. Сборка вертикальной части дымохода с использованием хомутов.
  5. Окапник, конус и оголовок монтируем, как при строительстве дымохода через крышу.

Для проверки оборудования необходимо вызывать специалиста не менее 1 раза за отопительный сезон.

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

Схемы монтажа сэндвич-дымохода

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.

Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

  • присоединение к котлу (или другому источнику тепла) переходника;
  • пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
  • установка в стене проходного блока с термоизоляцией;
  • монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
  • обустройство опорного узла с внешней стороны (площадки на кронштейнах);
  • установка вертикальной трубы;
  • крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

Советы по устройству внутренней трубы

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах

Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.

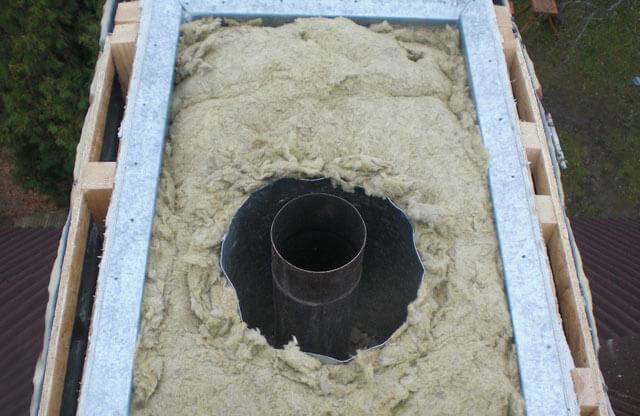

Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 ммСделанная своими руками опорная площадка из перфорированного уголкаКонструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

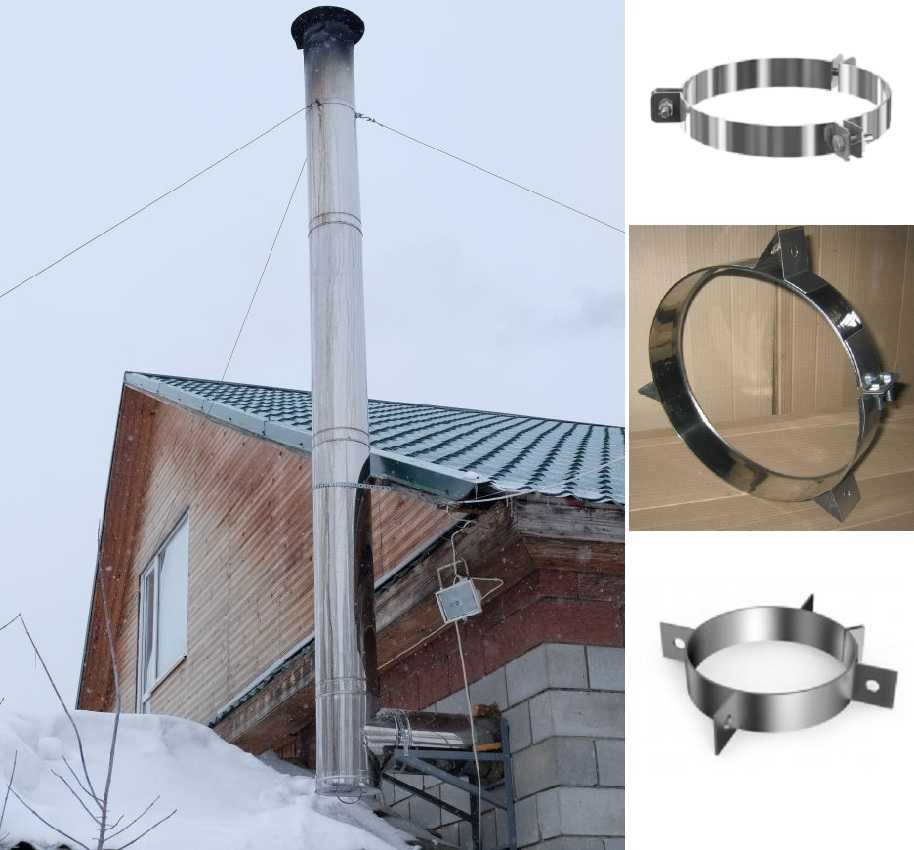

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).
