Дымоход для твердотопливного котла: основные виды, монтаж, размеры

Требования к дымоходу

Чтобы определить, какие характеристики предъявляет сам производитель, необходимо прочесть инструкцию, ведь там даны конкретные данные, какое минимальное сечение трубы нужно, высота, температурный режим – эти факторы в конкретном случае являются основополагающими и на них нужно ориентироваться.
Как правило, в инструкции завод изготовитель пишет, какой дымоход лучше для твердотопливного котла и какие технические параметры нужно учитывать. Выше перечисленные характеристики, как высота, длина дымохода позволят выбрать надежный, а главное функциональный с точки зрения именно этой модели канал.

Учитывайте диаметр дымохода для твердотопливного канала, ведь не каждый канал сможет вывести образованное количество газа за определенное время, а скопившаяся гарь, газы могут попасть в помещение, через не герметичные стыки и трещины.

Какой дымоход лучше для твердотопливного отопительного котла?

Дымоходы для твердотопливных котлов – очень важный элемент: не только отводит продукты горения из топки, но и создает в ней необходимую тягу. Однако не стоит забывать, что эти конструкции подвергаются высоким термическим нагрузкам, а при неправильной установке могут послужить причиной пожара. Так что нужно не только суметь выбрать дымовую трубу для котла, но и соблюсти все требования в процессе монтажа.

Каким должен быть дымоход?

Чтобы твердотопливный аппарат смог выдавать необходимую мощность, подключенный к нему дымоход должен быть максимально прямым и достаточно высоким. Эти параметры напрямую влияют на тягу, а значит, на интенсивность сгорания дров и выделение тепла. Ровные участки схемы позволяют внутреннему потоку набрать скорость, а высота крайней точки определяет разницу давлений, благодаря которой он и создается.

Уровень выходного отверстия трубы по отношению к поверхности крыши определяется особенностями ее устройства:

Плоская – не ниже 0,2 м.
Скатная – на уровне конька, если труба в 1,5-3 метрах от него, и минимум на полметра выше при более близком расположении.

После установки дымохода на твердотопливный агрегат каждый поворот канала и колено замедляют движение дыма, заставляя закручивающийся по спирали поток постоянно перестраивать свою траекторию. На снижение его скорости влияет и протяженность горизонтальных участков – при составлении схемы монтажа следите, чтобы они не оказались длиннее 1 м.

Для уменьшения количества препятствий на пути исходящего дыма стенки трубы делают по возможности гладкими. Так они создают минимальное сопротивление и не забиваются сажей

Не менее важно правильно подобрать внутреннее сечение дымоотвода – оно должно соответствовать диаметру отверстия на выходе, которое имеет твердотопливный котел. Допускается использовать трубы с большим размером канала, но тяга в них будет хуже

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Прочие требования к дымоотводящему контуру уже относятся не к его конструкции, а к правильной установке и устройству. Тем не менее, их тоже следует соблюдать:

Для нее используются негорючие материалы, поскольку утепляющий слой обеспечивает дополнительную пожарную безопасность. Из-за высокой температуры исходящих газов строительные конструкции, через которые проходит труба, могут загореться. Также изоляция смещает точку выпадения росы за пределы стенок дымохода, что в случае с металлом уменьшает риск его коррозионного износа.

Обеспечивает полное отведение продуктов горения, которые выдает твердотопливный котел, из топки наружу. Утечки, особенно в пределах внутренних помещений, опасны для жизни. К тому же через неплотности в стенках трубы могут прорваться искры, поэтому схема дымоотвода рассчитывается так, чтобы стыки не оказались в перекрытиях.

Это простенькое устройство (грибок) в верхней части дымоотвода защищает его от мусора, осадков и ветра. Также в трубе под дефлектором желательно установить сетку искроуловителя, особенно если кровельное покрытие является горючим.

Что же касается материалов, из которых должен изготавливаться дымоход для котла, от них требуется только температурная стойкость и возможность создания герметичного контура. Этим условиям отвечают стальные и керамические изделия. Но нюансов и здесь хватает, так что к подбору комплекта дымовых труб придется подойти со всей серьезностью.

Выбор дымоходных труб

Подобрать дымоход для отопительных твердотопливных приборов непросто, поскольку материалы для них и варианты исполнения представлены в торговой сети в огромном разнообразии.

Чтобы выбрать конкретную дымоходную конструкцию, в обязательном порядке учитывают ряд важных параметров, среди которых:

температура отводимых топочных газов – каждый материал ее изготовления имеет собственный температурный максимум, поэтому степень их нагрева не должна превышать установленный параметр;
давление газа в трубе – на сегодняшний день каждый вид трубной продукции рассчитан на функционирование при определенной величине этой характеристики, подразумевающей естественную тягу или наддув, в продаже также имеются универсальные модели;
наличие конденсата – кирпичные трубопроводы необходимо эксплуатировать в определенных условиях, которые исключают возможность появления конденсата;
коррозийная стойкость – существуют 3 класса устойчивости дымоходов к коррозийным процессам, но только два из них – 2-й и 3-й рассчитаны на твердотопливные агрегаты;
минимальное расстояние до легко возгораемых материалов, которые могут воспламеняться от высоких температур– этот параметр указывается производителями в техдокументации к трубопроводам.

Параметры работы силы тяги

Сила тяги – самый важный показатель дымоотвода, который обеспечивает качественное функционирование системы отопления. Он отражается в скорости движения газов горения, которые образуются при столкновении нескольких потоков воздуха (горячего и холодного).

На показатель тяги влияет несколько факторов: длина и сечение трубы, количество изгибов и колен. Чем меньше в конструкции поворотов и изгибов, тем выше скорость движения газов. Идеальной будет прямая труба, диаметр которой сужается к выходу.

При высокой тяге в дымоходе появляется гудение. Для регулировки ее используется заслонка, которая позволяет оптимизировать отопление. При низком показателе тяги все результаты горения проникают в жилое помещение, что очень опасно для здоровья человека.

При появлении первых подобных признаков необходимо полностью проверить конструкцию дымохода. По стандарту вся длина трубы не должна превышать 5 м, а высота ее должна быть выше кромки крыши на 1 м.

Критерии подбора

Принимая решение, какой дымоход для твердотопливного котла установить, целесообразно руководствоваться несколькими базовыми критериями.

Оценивается сила тяги, от которой зависит производительность и качество работы котла. На ее величину оказывают влияние разные факторы – сечение трубы, ее высота, наличие и расположение колен в конструкции. Наиболее высокий уровень тяги демонстрируют прямые трубы. Судить об интенсивности этого показателя можно по косвенным признакам.

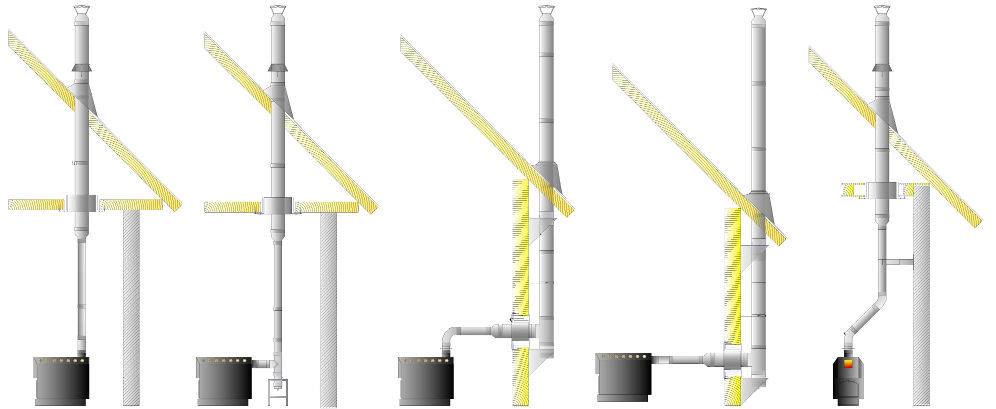

Варианты выведения дымохода

Явственно слышимый гул в трубе свидетельствует о чрезвычайно высоком уровне, регулировать который следует специальной заслонкой. Показателем низкой тяги становится запах и присутствие в помещении дыма. Причиной может быть несовершенство конструкции. Сообразно стандартам оптимальную тягу обеспечит высота дымохода от пяти метров и более. Над коньком труба должна возвышаться на один метр.

Конструкция дымохода становится важным критерием, поскольку любые шероховатости и изгибы, изменяющие траекторию дымовых потоков, снижают тягу.

Не менее значимым показателем является сечение дымоходов для котлов, работающих с помощью твердого топлива. По форме эффективнее овальный или круглый, чем прямоугольный поперечник.

Учитываются дополнительно такие параметры как температура дымовых потоков, поскольку каждый материал имеет максимальный предел нагрева. Каждый тип дымохода рассчитан на оптимальное функционирование при конкретной величине и типе давления – принудительном наддуве или естественной тяге.

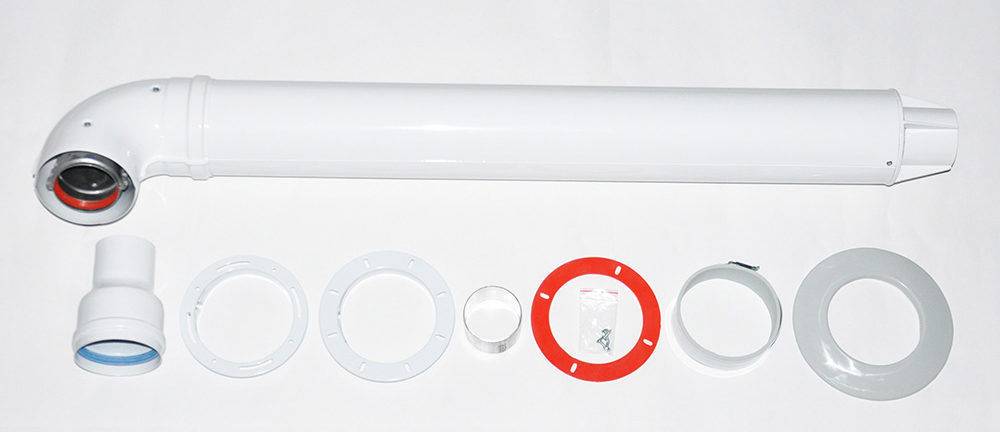

Комплект универсального алюминиевого дымохода

Есть универсальные модели дымоотводящих труб

Если брать во внимание подверженность деформациям, то для твердотопливных котлов подходят дымоходы 2 и 3-го класса коррозионной устойчивости

Устройство, классификация и требования

Дымоход или дымовая труба – это специальный канал, используемый в различных строениях для отвода летучих продуктов сгорания твердого топлива. Обычно он представляет собой прямую трубу круглого сечения, так как это позволяет добиться максимальной тяги и минимального скопления сажи на стенах дымоходной трубы.

К системе отвода газов применяют различные требования, такие как:

Хорошая тяга;
Наличие теплоизоляции;
Простота монтажа и обслуживания;
Долгий срок эксплуатации;
Стойкость к коррозии;
Гладкость внутренних стенок;
Пожарная безопасность;
Эстетическая привлекательность;

Выбирая дымоход для твердотопливного котла следует принимать во внимание температуру продуктов сгорания. В зависимости от этого параметра следует выбирать материал дымоходной трубы

Современные производители выпускают модульные дымоходы из таких материалов как:

нержавеющая сталь;
керамика;
пластмасса;
стекло;

Фото 1: Внешний монтаж дымовой трубы в загородном доме

Температура дымовых газов на выходе ТТ котла может достигать 600 градусов Цельсия. Поэтому для использования совместно с твердотопливным котлом отопления ZOTA вполне подойдет стальной и керамический дымоход. Использование дымовых труб из стекла и пластмассы не допускается, так как данные материалы расчитаны на значительно более низкие температуры газов.

Отдельно стоит отметить классический кирпичный дымоход. Агрессивная среда возникающая внутри такой конструкции быстро приводит ее в негодность.Именно поэтому они уступают место более современным устройствам.

Чаще всего в качестве материала для изготовления дымоходной трубы используется нержавеющая сталь. Использование стали дает такому устройству ряд неоспоримых преимуществ:

обладает малым весом по сравнению с кирпичным;
прост в установке и монтаже;
не требует строительства фундамента;

Фото 2: Установка керамического дымохода в дачном доме

Дымоходы из нержавейки по типу конструкции делятся на следующие виды:

Одностенные

Такие дымовые трубы представляют собой обычную трубу из стали. Достоинство такой конструкции в низкой стоимости. Основным же недостатком являются образование конденсата на внутренней поверхности и как следствие его замерзание при минусовых температурах.

Двухстенные (или двухконтурные)

Устройство такого дымохода, представляют собой конструкцию «труба в трубе». Внутрь главной трубы помещается труба меньшего диаметра, а пространство между ними заполняется теплоизоляционным материалом. Плюс такой конструкции в наличии теплоизоляции защищающей дымоход от образование конденсата, а минус в том, что цена на такие устройства значительно выше.

Особую популярность в последнее время получила конструкция дымохода в виде сэндвич трубы. Такая конструкция представляет собой дымоход собранный из отдельных труб метровой длинны, стыки которых снабжены теплоизоляционным материалом.

Фото 3: Конструкция сэндвич дымохода из нержавеющей стали

Особые требование предъявляются к толщине стенок стального дымохода. При использовании совместно с ТТ котлами, толщина стенок дымовой трубы должна быть 1мм и более.

Для отвода продуктов сгорания от котла на твердом топливе применяются и керамические дымоходы. Как и стальные, они устойчивы к работе при высокой температуре и агрессивной среде. Толщина их стенок значительно больше (1.5см), а следовательно они намного тяжелее и требуют установки на фундамент. Также керамические дымовые трубы должны быть строго вертикальны. Наличие различных изгибов исключается. Эта особенность в некоторых случаях делает невозможной установку и монтаж такого дымохода.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Материал изготовления дымохода

От материала изготовления, его качества зависят не только показатели КПД и скорость сгорания топлива, но и безопасность.

Рассмотрим варианты, какой дымоход подходит для твердотопливного котла.

Асбестоцементная труба отличается низкой ценой, высокой жаростойкостью, низким коэффициентом термического расширения, гладкой поверхностью, химической стойкостью к воздействию агрессивных веществ и широким ассортиментным рядом. Недостаток материала его низкая теплостойкость, температура выше 300 С разрушает материал.
Кирпичный потребует дополнительных расходов на кладку и обустройство фундамента, но в то же время один из самых проверенных временем и надежных вариантов. Выдерживает температуру нагрева до 800 С. Но неровности, образующиеся при кладке способствуют быстрому загрязнению сажей, копотью и требуют своевременной прочистки системы дымоотведения. Кирпичу свойственна высокая теплоемкость, после нагрева он медленно отдает тепло и служит дополнительным источником обогрева помещения.
Металлические трубы, изготовленные из нержавеющей стали представляет собой сборную легко монтируемую конструкцию. При выходе из строя одного из элементов, прост в демонтаже и замене необходимого узла. Высокая термостойкость, антикоррозийные свойства, гладкая поверхность, применение системы сэндвич предупреждает появление конденсата на стенках, доступная цена.
Керамические и стеклянные дымоходы имеют идеально ровную гладкую поверхность, высокую теплостойкость, герметичность, износостойкость, эстетичный внешний вид. Недостаток этих материалов – высокая стоимость и сложность монтажа, которую необходимо учитывать при проектировке здания.

Виды и краткое описание дымоходов

Устройства для выброса дымовых газов различаются на несколько видов по конструкции и типу исполнения:

Кирпичные вертикальные каналы, встроенные во внутреннюю стену дома вместе с вентиляционными шахтами. Сюда же относятся новые виды встраиваемых каналов — керамические газоходы прямоугольного сечения.
Дымоходы, пристроенные снаружи к стене дома. Также выполняются из красного керамического кирпича.
Вертикальные металлические трубы, проходящие внутри здания с выходом на кровлю.
Стальные трубы для отведения продуктов сгорания, расположенные снаружи коттеджа. Могут крепиться к стене или отдельно стоящей решетчатой мачте из металлопроката.

В домах, построенных из кирпича или блоков, каналы для вентиляции и удаления продуктов горения заблаговременно предусматриваются проектом. Чаще всего кирпичный дымоход для твердотопливных котлов устроен во внутренней стене здания, примыкающей к помещению топочной. В домах более старой постройки можно встретить газоходы, пристроенные к наружной стене и опирающиеся на отдельный фундамент.

Недостатки отводящих устройств из кирпича следующие:

Внутренняя поверхность кирпичной кладки сплошь состоит из неровностей и шероховатостей, способствующих интенсивному отложению на них сажи от сжигания твердых видов топлива.
Прямоугольная конструкция дымохода обладает худшими аэродинамическими характеристиками по сравнению с круглой и увеличивает сопротивление потоку газов, сила естественной тяги ниже.
Кирпичная кладка, пристроенная снаружи дома, из-за разницы температур начинает отделяться от стены и между ними появляется трещина. Если пристройку выкладывали позже, чем шло основное строительство, то ширина трещины может быть еще больше из-за осадки фундамента.
Конденсат, образовывающийся на стенках кладки, проникает в поры материала и под воздействием низких температур наружного воздуха разрушает его. Результат представлен на рисунке.

Вертикальная дымоходная труба из керамического кирпича вполне пригодна для подключения твердотопливного котла, так как она долговечна и хорошо гармонирует с экстерьером кирпичного особняка. Чтобы устранить присущие ей недостатки, надо доработать конструкцию газохода либо выполнить его правильно еще на этапе строительства, о чем будет сказано ниже.

Конструкция из двух стальных труб с прослойкой из утеплителя – это современный правильный дымоход. Он монтируется из отдельных секций длиной 1—2 м, имеющих небольшой вес, поэтому выполнить работу под силу даже одному человеку. Сделанная из нержавеющей стали внутренняя часть – гладкая, на ней не оседает сажа, а конденсат свободно стекает в нижнюю часть конструкции, откуда легко удаляется через специальный патрубок.

Одно из последних технических решений для удаления отработанных газов — металлический коаксиальный дымоход. Принцип его действия состоит в том, что через внутреннее сечение выходят продукты сгорания, а сквозь пространство между стенками в камеру сжигания поступает воздух с улицы. Подобные воздуховоды допускается применять совместно с отопительными агрегатами, в которых предусмотрена такая возможность. Как правило, это установки с принудительным нагнетанием воздуха и закрытой топкой. Чтобы в этом удостовериться, надо обязательно изучить технический паспорт на изделие.

Видео: Как правильно выбрать дымоход для твердотопливного котла
