Как сделать теплые стены

Типы тёплых полов

Разработаны разные типы тёплых полов. Самые распространенные — водяные и электрические. Водяные подключают к основному отопительному контуру, который действует в помещении. То есть не нужно устанавливать источник тепловой энергии отдельно. Если говорить об экономии при эксплуатации, то это оптимальный вариант.

Недостатки у водяной системы тоже имеются:

  • Поставить их можно только в частных домовладениях. В квартире этого делать нельзя, закон не позволяет. При подсоединении к центральной системе автоматически уменьшается уровень прогрева теплоносителя, так как мощность отопительных котлов рассчитана на его определённый объем, который заложен ещё при строительстве многоквартирного дома. То есть в квартирах у соседей станет холодней. Разрешение на подключение взять не реально. Нарушение законодательства влечёт за собой большие штрафы и демонтаж системы.
  • Так как в трубах создаётся высокое давление, есть риск протечек. А это влечёт за собой дорогостоящий ремонт, причём не только самого водяного контура, но и всего покрытия пола. Если даст пробой водяной контур на втором этаже, пострадает и потолок внизу. То есть риск затрат на ремонт превышает экономию на эксплуатационных расходах.

При электрическом способе обогрева выполняют монтаж нагревающих кабелей под чистовым полом, в бетонную стяжку. Её толщина от 3 до 5 см.

Среди недостатков кабельных полов — длительная установка, обходится дорого при эксплуатации, то есть повышенный расход электроэнергии. Установка терморегулирующего блока отчасти решает эту проблему.

Несомненные преимущества — большая теплоотдача (КПД приближен к 100 процентам), возможность устанавливать и в квартире, и в доме.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передачи энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основную, демонтировав радиаторы отопления, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

  • В бетонную стяжку. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
  • Под настил. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются на лаги или черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам.

Система труб разводиться по заранее установленной конфигурации:

  • Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается у более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
  • Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
  • Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

  1. Изовер.
  2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
  3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
  4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогревания пола, состоит из:

  • Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
  • Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
  • Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
  • Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
  • Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.

Монтаж теплого пола

Демонтаж старой стяжки.

  • Выравнивание пола.
  • По периметру пола закрепляется демпферная лента.
  • Во избежание тепловых потерь основа пола утепляется.
  • Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

Система заливается стяжкой или монтируется прямо под половое покрытие (доски).

Проектирование

Особенно выгодным и оптимальным решением считается монтаж водяного контура в коттеджах, имеющих газовые котлы. Данная конструкция менее затратная в плане затрат энергоресурсов и проста в эксплуатации, в результате чего является наиболее эффективной.

Поэтому, прежде чем начать монтаж водяного отопления в каркасном доме или на даче, первым делом нужно подготовить проект. При составлении проекта, следует продумать вид материала, который будет укладываться в «пирог» и толщину каждого слоя.

Кроме того, требуется изготовить план размещения труб. Изобразить схему можно на обычном листке в клеточку, где каждая клетка будет шагом укладки контура.

Шаг зависит от климатических особенностей региона. В местах с умеренными климатическими условиями:

  • при хорошей теплоизоляции в доме — шаг 20 см;
  • при отсутствии качественного утепления стен из кирпича, бетона или дерева — 10 см;
  • в больших помещения, при наличии тёплых и холодных стен — шаг делается различный, у тёплых стен — он больше, у холодных — меньше.

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

  • дешевле;
  • тоньше;
  • обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

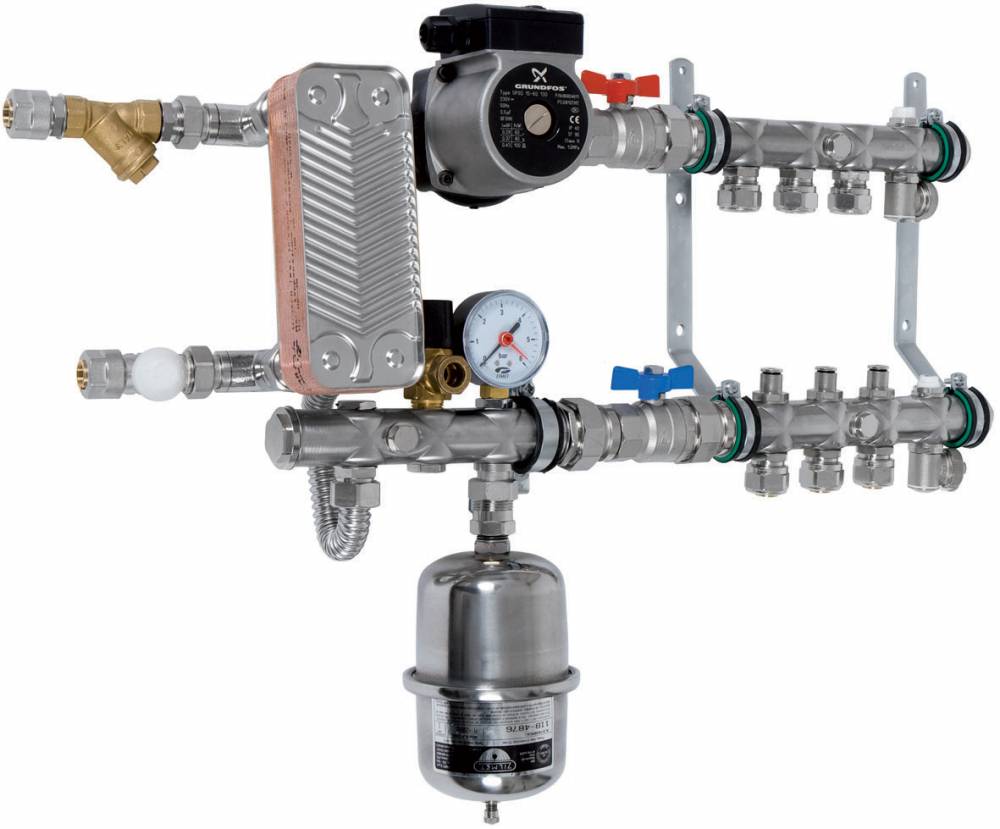

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров.

Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

  • Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор, а также с помощью пылесоса удаляется вся пыль.
  • Выполняется выравнивающая стяжка пола.
  • На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
  • Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
  • Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
  • После высыхания бетона укладывается плитка.

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

XL Pipe: устройство и принцип работы

Устроен тёплый пол xl pipe следующим образом. Ёмкостью для теплоносителя является система толстостенных полиэтиленовых трубок диаметром в 20 мм. Теплоносителем в данном случае является антифриз (определённой марки). В трубках проложен семижильный электрический кабель из хромоникелевого сплава, закрытый тефлоновым изолятором.

Труба герметично запаяна с двух концов. То есть в циркуляции у теплоносителя нет необходимости. Прогревается вся система очень быстро и максимально равномерно.

Энергопотребление системы теплых полов xl pipe составляет 14, 5 ватт/м2.

Одно из достоинств XL Pipe — сверху на покрытие, где они смонтированы, можно ставить мебель. Вреда тяжёлые предметы не принесут, так как монтаж производят под пяти сантиметровую цементную стяжку.

Трубы укладывают по специальной схеме. Для регулировки температуры устанавливают терморегулятор и температурный датчик. Они подключаются здесь так же как для других тёплых полов. Однако терморегулятор нужен специальный, который подходит именно для жидкостных тёплых полов.

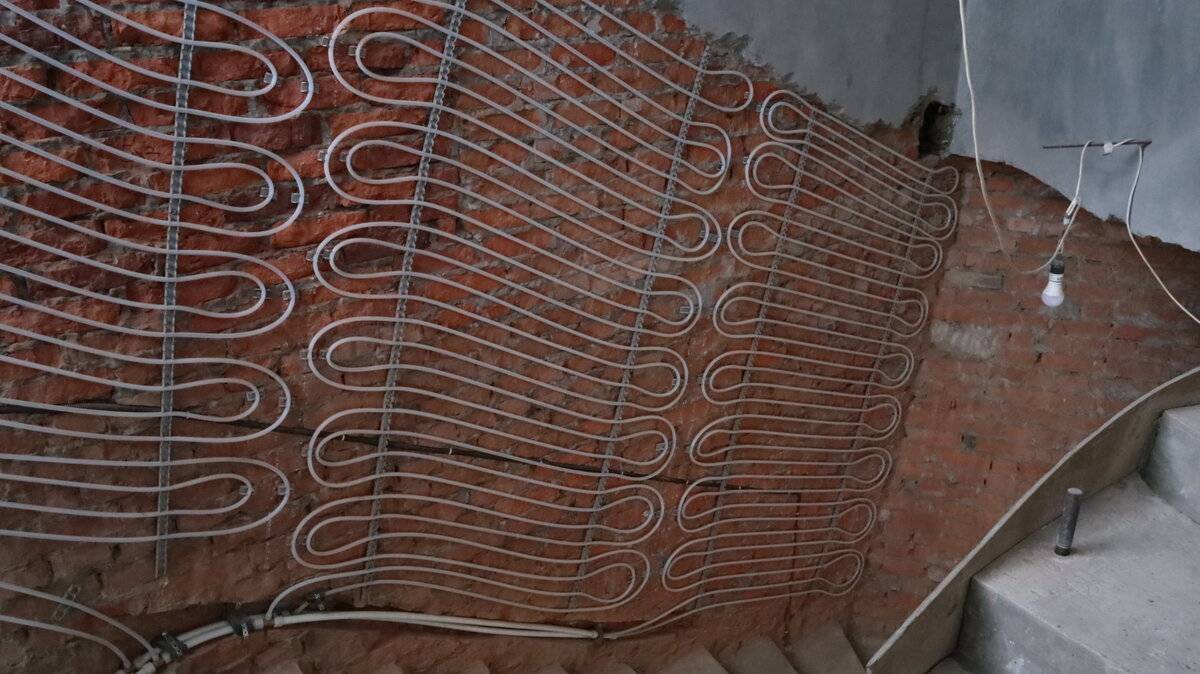

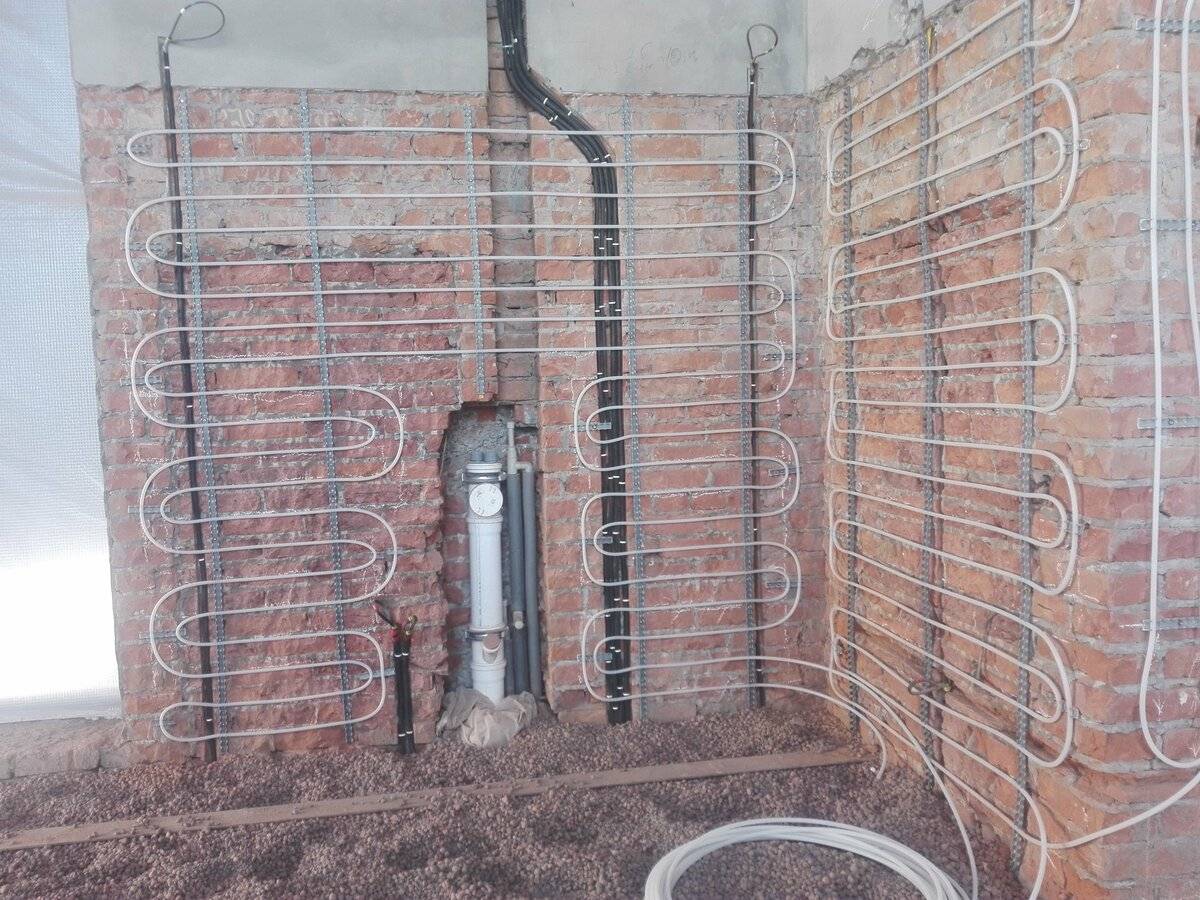

Теплые стены: из чего они делаются

Тот, кто знаком с принципом изготовления теплых полов, поймет быстро, что технология подогрева стен является полностью идентичной им – нового здесь ничего не придумали. Можно даже сказать, что наоборот – теплые стены, по сравнению с полами, несколько деградировали. В большинстве случаев из конструкции удаляется такой материал, как отражающая теплоизоляция – при такой постановке вопроса нагревательный элемент прогревает стену, и тепло уходит на улицу. Как минимум это неправильно – теплоизолятор можно установить только в случае с обшивкой стен гипсокартоном, что, сами понимаете, не всегда целесообразно. В остальном это все та же технология подогрева поверхностей, которая может осуществляться тремя способами, а вернее с помощью трех типов нагревательных элементов.

  1. Водяные теплые стены. Оптимальное решение при наличии в доме или квартире индивидуальной системы жидкостного отопления.
  2. Электрические теплые стены – это кабели или готовые маты, энергопотребление у которых достаточно высокое.
  3. Пленочный теплый пол на стену – электрические или инфракрасные элементы, которые в данной ситуации со стенами можно назвать наиболее оптимальным решением, и то, только в том случае, когда они устанавливаются вкруговую: на потолок, стены и пол.

Теплые стены электрические фото

В принципе, по поводу вопроса, из чего изготавливают системы теплые стены, добавить больше нечего, разве что упомянуть о мелких материалах, без которых не обходится ни один монтаж подобных систем. Это всевозможные крепежные элементы, если возможна их установка, то утеплители и тому подобные вещи.

Влияние теплых стен на человека

Как и с теплыми полами в теплых стенах главное не переусердствовать и не повышать температуру больше допустимой в 40°С, так как избыток тепла негативно сказывается на здоровье человека.

Субъективно и психологически человеку намного приятнее, когда стена излучает тепло, а не отдает холодом.

Если дети привыкают к теплому полу и к теплым стенам, то пойдя в детский сад, они сразу же начинают болеть, так как дома созданы тепличные условия. Организм человека, пребывая в таких условиях, начинает терять иммунитет. Поэтому теплые стены наряду с теплыми полами должны быть дополнительным источником тепла, а не как основной!

Самые лучшие посты

  • Складной журнальный столик своими руками: процесс сборки
  • Преимущества детских площадок для дачи
  • Клумба, мебель, грибы и другие поделки из старого пня для дачи (39 фото)
  • Кровать чердак детская своими руками по принципу паз-шип
  • Мягкая кровля из рулонных материалов (без наплавления)
  • Сборка дивана еврокнижки своими руками: чертежи и описание
  • Сборка дивана еврокнижки своими руками: чертежи и описание
  • Как самому построить дом из газобетона

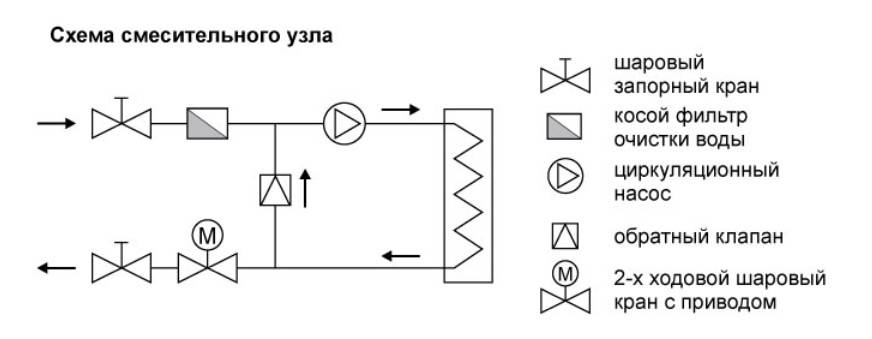

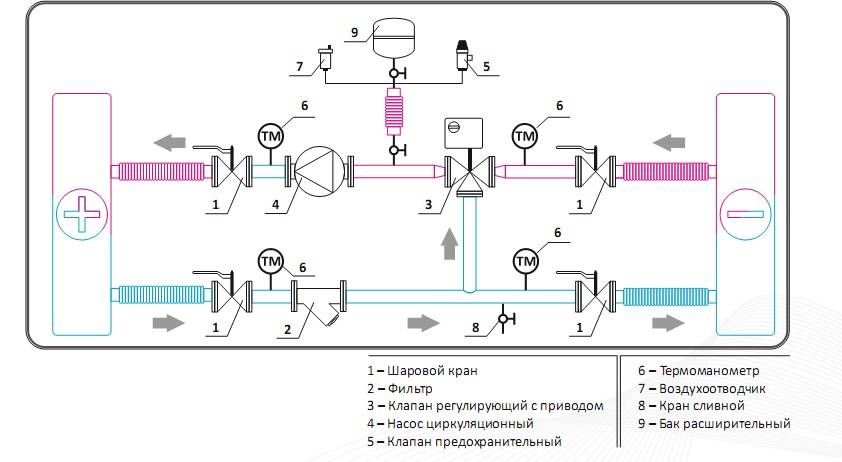

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,163*Δt), в которой

  • Gуд — удельный объём воды на м2;
  • Q — показатель мощности пола;
  • Δt — разница температуры теплоносителя при подаче и выходе;
  • 1,163 — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

  • вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
  • запустить насос на первую скорость;
  • установить термоголовку на 30 градусов;
  • проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
  • настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Зачем люди делают теплый пол на стену

Пару раз мне задавали такой вопрос заказчики. Давайте разберемся кому и зачем это нужно, сколько это стоит и есть ли смысл во всем этом.

Система отопления, в которой делают теплый пол на стену в советских книгах называют панельным отоплением . Другое популярное название — теплые стены.

Каламбур, но теплые стены, совсем не теплые на самом деле. Если измерить температуру теплых стен зимой, когда эта система отопления работает, то она будет около 25°С.

Если потрогать такую стену рукой, то на ощупь она не теплая, тем более не горячая. Скорее не холодная.

Зачем делают теплые стены?

Причин несколько. Во-первых, теплые стены делают те, у кого установлен тепловой насос. Тогда по трубам, которые заложены в стенах, можно прогонять как подогретый, так и охлажденный теплоноситель.

Он нагревает или охлаждает помещение. Правильнее будет сказать: поддерживать заданную температуру в помещении.

Во-вторых, теплые стены делают те, у кого нет возможности сделать теплый пол, и радиаторы отопления человек не хочет ставить. Теплые стены создают более комфортную атмосферу в доме.

Теплые стены тепло передают излучением, а не конвекцией, как радиаторы отопления. Соответственно, пыль не летает в воздухе, что оценят аллергики.

Ответы на популярные вопросы

Как мне что-то прибить к стене, там же проходят трубы?

  • Перед тем, как делать систему отопления, продумайте, где у вас будет установлена мебель. Где будут висеть картины, полки, и т.д.
  • При охлаждении образуется конденсат, как с ним бороться?
  • Устанавливаются датчики температуры и влажности, данные передаются на контроллер, он рассчитывает точку росы, и открывает или закрывает протоки теплоносителя в том, или ином контуре.

Из каких труб делают теплые стены

Больше всего информации по такому типу отопления у компаний Uponor и Rehau. Мы чаще всего работаем трубами Uponor.

Диаметры труб могут быть 10, 14, 16 мм. Чем меньше диаметр трубы, тем быстрее и проще выгонять воздух из системы. Шаг труб это расчётный параметр.

Сколько стоит сделать теплые стены?

Если считать все работы с материалами, то стоимость будет в районе 3-4 тысячи рублей за один квадратный метр. Цена складывается из стоимости материалов, это примерно 90%, и стоимости работ, это 10%.

Ребята из Геотермики в одном доме использовали для монтажа теплых стен 16 мм PERT — трубу Uponor. За счет этого стоимость теплых стен у них вышла в районе 1 400 рублей за один квадратный метр.

Сделал бы я теплые стены, если бы строил себе дом?

Многое зависело бы от обстоятельств. Если бы я строил дом, то скорее всего, он бы был каркасным, с соломенным утеплением. Если бы не было возможности провести сетевой газ, то я бы сделал теплые полы и стены.

Плюсы использования

Преимущества настенного отопления заключаются в следующем. Так, теплообмен осуществляется за счет передачи лучевым способом — и люди, и животные чувствуют себя комфортно при том, что температура в помещении становится на несколько градусов ниже. За счет оптимального расхода топлива на обогрев за один сезон удастся сэкономить около 10% энергоресурсов.

Кроме того, «теплые стены» снижают в разы конвективные потоки воздуха в помещении

За счет этого пыль не рассеивается в воздухе, и улучшаются условия проживания для живущих в доме — особенно это важно для людей с хроническими болезнями дыхательных путей. Наконец, для эффективной эксплуатации системы «теплых стен» потребуется установка циркуляционных насосов меньшей мощности, чем в обычных системах отопления

Влияние теплых стен на человека

Как и с теплыми полами в теплых стенах главное не переусердствовать и не повышать температуру больше допустимой в 40°С, так как избыток тепла негативно сказывается на здоровье человека.

Субъективно и психологически человеку намного приятнее, когда стена излучает тепло, а не отдает холодом.

Если дети привыкают к теплому полу и к теплым стенам, то пойдя в детский сад, они сразу же начинают болеть, так как дома созданы тепличные условия. Организм человека, пребывая в таких условиях, начинает терять иммунитет. Поэтому теплые стены наряду с теплыми полами должны быть дополнительным источником тепла, а не как основной!

Самые лучшие посты

  • Складной журнальный столик своими руками: процесс сборки
  • Преимущества детских площадок для дачи
  • Клумба, мебель, грибы и другие поделки из старого пня для дачи (39 фото)
  • Кровать чердак детская своими руками по принципу паз-шип
  • Мягкая кровля из рулонных материалов (без наплавления)
  • Сборка дивана еврокнижки своими руками: чертежи и описание
  • Сборка дивана еврокнижки своими руками: чертежи и описание
  • Как самому построить дом из газобетона

Виды схем подключения

Существует множество вариантов схем ТП для подключения к централизованной СО. При этом надо знать, что без принудительной циркуляции жидкости стабильная работа ТП невозможна.

Контур под полом находится на одном уровне, поэтому естественное передвижение воды исключено. Подключаться напрямую к магистральному трубопроводу тоже нельзя. Там может циркулировать теплоноситель с температурой, в 2 раза превышающей допустимую для ТП.

Существует только два варианта подключения к общей СО:

  • со смесительным узлом;
  • с теплообменником.

Со смесительным узлом

В такой системе ТП циркулирует теплоноситель из централизованной СО. По мере охлаждения вода постепенно сбрасывается в обратный трубопровод, а из подающего поступает горячая. Скорость этого процесса регулируется трехходовым клапаном с термостатической головкой.

В теплоносителе центрального отопления всегда есть взвешенные частицы и соли жесткости. Установка фильтра на входе в систему ТП не может полностью предохранить греющий контур от постепенного засорения. Соли жесткости изначально находятся в растворенном виде, поэтому беспрепятственно попадают в трубы, а затем оседают на их стенках толстым слоем.

Чтобы срок службы ТП продлить до нескольких десятков лет, схему подключения с узлом подмешивания лучше не применять. С течением времени контур будет постепенно засоряться, сопротивление движению повысится, скорость потока уменьшится. Мощности насоса уже не будет хватать для обеспечения проектного температурного режима.

С теплообменником

Длительный срок эксплуатации ТП обеспечивается полностью автономной циркуляцией заранее подготовленного теплоносителя. Идеальный вариант — дистиллированная вода. Можно просто прокипятить водопроводную воду, а затем дать ей отстояться.

Передача тепла происходит в теплообменнике, где изолированно друг от друга циркулируют теплоносители из централизованной СО и ТП. Обычно это неразборная конструкция, поэтому на входе обязательно надо устанавливать фильтры.

Комплектация системы ТП теплообменником имеет следующие преимущества:

  1. Регулирование нагрева пола относительно изменения температуры наружного воздуха происходит автоматически. Температура теплоносителя централизованной СО изменяется в котельной в соответствии с текущими погодными условиями.
  2. Ржавчина, взвешенные частицы, соли жесткости не поступают в ТП, не засоряют контур, поэтому система будет исправно служить десятилетиями.
  3. Пластинчатые теплообменники изготавливаются из стали, устойчивой к коррозии, поэтому имеют длительный срок эксплуатации.
  4. Отсутствует риск гидроударов.
  5. Гидравлическое сопротивление централизованной СО не меняется.
  6. Температура греющего контура не превышает 40 ºС, поэтому можно использовать относительно недорогой трубопровод из сшитого полиэтилена.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
