Разновидности и особенности электрических кабелей

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

  • источниках питания;
  • аудио-, видео аппаратуре;
  • иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

  • складского и муниципального транспорта;
  • подъемных механизмов;
  • датчиков и средств автоматизации.

Разновидности

Рассмотрим виды проводов и их назначение для внутреннего и внешнего (уличного) проведения электрической сети.  Материалом для изготовления служат медь и алюминий.

Сегодня предпочтение отдается проводам с медными жилами, поскольку у этого металла сопротивление гораздо меньше. Медный провод способен дать больше мощности и пропустить больший ток, чем алюминиевый, несмотря на одинаковость их сечения.

Кроме того, срок службы медного изделия дольше. Однако алюминий более дешевый металл, поэтому относительно недавно он имел широкое распространение при обустройстве проводки в жилых домах.

Основанием для выделения разновидностей служит также количество жил. Выделяют одножильные и многожильные провода. Первые отличаются жесткостью и плохо гнутся, основное направление их использования – создание простой скрытой проводки.

Вторые способны неоднократно сгибаться, обладают высокой степенью мягкости. Используются в качестве шнуров для подключения всего разнообразия бытовых приборов, для создания удлинителей. Подходит для монтажа открытой электропроводки. Главным требованием безопасности для многожильных проводов является наличие двойной оплетки.

Что касается основных видов изоляции проводов, то их несколько: резиновая, ПВХ (самый популярный вариант), бумажная (используется крайне редко) и фторопластовая (самая надежная).

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Срок службы

Срок службы кабеля регламентирован государственными нормативами (ГОСТ 16442-80, ГОСТ 18410-73 и т.д.), подразделяется на фактический и гарантийный.

Гарантия на изделие выдается производителем на срок, исчисляемый с начала использования конструкции. Порядок действует при соблюдении покупателем правил транспортировки, укладки, функционирования. Гарантия на провода с изоляцией из пластмассы составляет не менее 5 лет. На кабели с изоляцией бумажной выдается гарантия до 4,5 лет.

Срок годности кабеля представляет фактический период использования конструкции до разрешенных стандартом технических параметров. Фактическая продолжительность и период эксплуатации составляют для кабелей с пластмассовой изоляцией около 25 лет. Провода, имеющие изоляцию из пропитанной бумаги, можно эксплуатировать до 30 лет.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Понятие жилы в электропроводке

Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная)

Важной характеристикой является площадь сечения жилы

Токопроводящие и нулевые заземляющие жилы

Жилы в соответствии с назначением могут быть токопроводящими либо заземляющими (нулевыми).

Токопроводящая жила является основным элементом в кабеле. В составе жилы может быть 1-5 проволок. Форма элементов по стандартам округлая, сегментная либо секторного типа. Изделия нормируются по виду сечения и диаметру.

Жилы нулевые применяются при неравномерных нагрузках электросети. Заземляющие нити отличаются небольшим сечением и размещаются по центру провода. Элементы обеспечивают безопасную эксплуатацию.

Изоляция жил

Жилы в проводах должны быть изолированы специальным покрытием.

В качестве защитного сырья используются:

  • бумага;
  • резина;
  • пластмасса.

Изоляция из бумаги предполагает нанесение слоев на жилы и пропитывание сырья огнестойким составом. Продукция применяется на оборудовании, работающем под большим напряжением.

Изолирующее покрытие из резины пластичное, прочное, долговечное. Жилы с резиновой оболочкой используются в кабелях для подсоединения к устройствам, передвигаемым при эксплуатации. Необходимо учитывать чувствительность резины к минусовым температурам. Для предотвращения деформации жилы дополняют поливинилхлоридным покрытием.

Изолирующий слой из пластмассы (полиэтилен либо поливинилхлорид) бюджетен, надежен, обладает высокой изоляцией, большим сроком годности.

Одножильные и многожильные

Конструкция силового кабеля включает провода:

  • одножильные;
  • многожильные.

Провод одножильный включает 1 проводник тока. Изделия применяются в общественных зданиях, жилых комплексах для подачи электричества. В производственных помещениях одножильные провода применяют для вывода электроэнергии от генераторов в общую сеть.

Многожильные провода состоят из нескольких переплетенных жил. Для увеличения пластичности между жилами протягивают нить. Изделия отличаются устойчивостью к вибрациям, гибкостью, предназначены для подключения бытовых приборов.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

  1. ШВВП. Делается всегда в белом цвете.
  2. ПВС. Это изделие может быть белым или оранжевым.
  3. ВВГ всегда чёрный.
  4. NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте

Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля

Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

  1. ПУНП.
  2. ПУНГП.
  3. ПУВП.
  4. ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

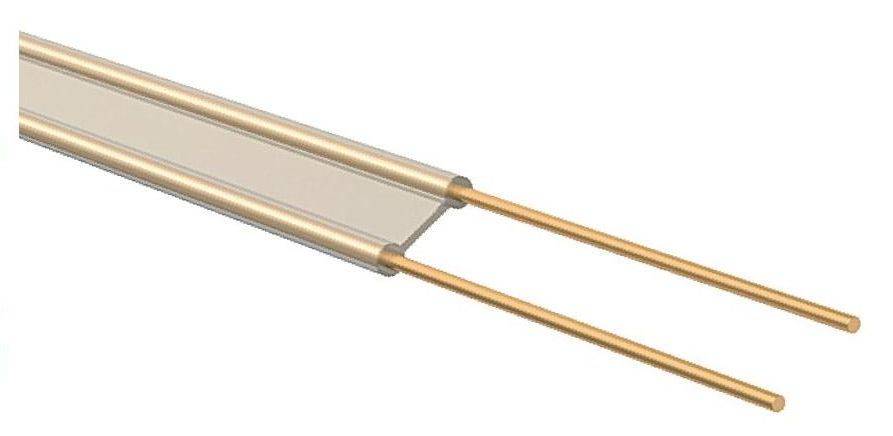

  1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
  2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
  3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Как устроен электрический кабель

Конструкция кабеля состоит из двух элементов:

  1. Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
  2. Внешней диэлектрической оболочки.

Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.

Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.

Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.

Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:

  1. Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
  2. Металлической (стальная или медная) ленты – броневая защита.
  3. Покров – битумные составы или полиэтиленовый защитный шланг.

Цвета изоляции проводов плюс и минус

Цветовая маркировка электросети постоянного и переменного тока различны. В первой ток течет только в одну сторону, поэтому применяют другую схему подключения.

Если в переменной сети для протекания тока необходим замкнутый контур, то для постоянного тока в нем нет необходимости. Движение происходит от плюса к минусу.

Так как при использовании схем с несколькими группами в устройствах постоянного тока невозможно точно узнать, какой из проводов плюсовой, а какой отрицательный, необходимо просматривать сопроводительную техническую документацию. В некоторых схемах применяют нулевой провод, маркируемый голубым.

Классификация силовых кабелей

Материал жилы

Как известно, в домашней проводке алюминий запрещен согласно ПУЭ:

Исключений больше, чем правил: алюминиевые провода нельзя применять, если коротко,  в чердачных помещениях, в некоторых устройствах подстанций, в щитовых устройствах, в цепях управления лифтами, в цепях освещения некоторых помещений, в общественных зданиях и помещениях, на взрывоопасных объектах.

Однако, недавно вышел Приказ Минэнерго России от 16.10.2017 N 968 о использовании алюминиевой электропроводки, где указаны нормы на провода с жилами из алюминиевых сплавов. Там приведены правила использования алюминиевых жил и требования к химическому составу алюминиевых сплавов.

Тем не менее, кабелей конкретных марок сечением 2,5, 4,0, 6,0 мм², удовлетворяющих этому приказу и пригодных для использования в электропроводке 0,4 кВ, я пока не встречал.

Медные

Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.

Алюминиевые

Алюминиевые жилы имеют большую площадь сечения, отличаются небольшой электропроводностью. Провода мягкие, подвержены деформации, окислению, требуют регулярной проверки надежности соединений в электросети. Проводники из алюминиевых сплавов имеют жесткую структуру. Сечение проводов не должно превышать 1 мм². На жилых объектах алюминиевые жилы должны быть с площадью поперечного сечения не менее 16 мм².

Количество проволок в жиле

Чем больше в жиле проволок, тем больше она годна к многократному изгибу. Конечно, в этом смысле медь более предпочтительна. Но подождем ещё отзывы про новые алюминиевые сплавы!

С другой стороны, кабели с однопроволочными жилами (в их названии есть буквы “ож”) проще подключать. Многожильные требуют обязательной опрессовки наконечниками, а для этого нужен специальный инструмент и опыт работы.

Опрессовка многожильных проводов

Плюс одножильных кабелей – дешевизна, и поэтому их прокладывают при стационарной и скрытой электропроводке.

Изоляция и пожарная безопасность

Современные кабели изготавливаются в основном с изоляционной оболочкой из поливинилхлорида (ПВХ). Если в кабеле несколько проволок (проводов), то кроме индивидуальной, он имеет и общую изоляцию, предохраняющую его от внешних воздействий. Качественный кабель всегда имеет общую изоляцию из нескольких слоев и материалов.

Силовые кабели подготовлены к монтажу

Кроме изоляционных свойств, очень важная характеристика изоляции кабеля – поведение при пожаре. Для этого изоляцию выполняют из специальных материалов и определенной конструкции. Обозначения таких кабелей на примере распространенного кабеля ВВГ:

ВВГ нг – негорючий,

ВВГ нг LS – с пониженным дымообразованием (Low Smoke), другое его название – FR LS – «FireResistance»

ВВГ нг (а) – универсальный пожароустойчивый.

В проектах на строительство обычно указывается марка кабеля, и наиболее распространенные сейчас кабели – ВВГ FRLS и его аналог NYM.

Прокладка

При прокладке кабелей нужно руководствоваться маркой кабеля и ПУЭ, глава 2.1.

Следует выделить важные моменты при прокладке кабелей:

Прокладка должна быть выполнена таким образом, чтобы минимизировать механические и атмосферные воздействия. В случае прокладки на открытом воздухе должны применяться специально разработанные для этого марки кабелей (например, СИП).

Кабель должен быть по возможности сменяемым. Это – требование ПУЭ 7.1.37. Впрочем, в том же пункте говорится, что в случае скрытой проводки внутри стен из негорючих материалов допускается проводку делать несменяемой.

Пример прокладки кабелей в цеху

Согласно ПУЭ 2.1.23, все места соединения проводов должны быть доступны. Поэтому их делают в распределительных или установочных коробках, а также в электрощитках, к которым должен быть доступ для осмотра, ремонта и обслуживания. Это требование часто не выполняют в угоду дизайну помещения.

Кабель СИП

Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция – сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.

начинается от от 25 руб./м.

Это алюмкабель с отсутствием общей изоляции. Сечение жил – 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.

СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 – жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.

Монтаж СИП привлекает специфический инструментарий: кронштейны – анкеры с зажимами соединения и ответвления.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • желтая, возможна зеленоватая продольная прожилка — Фаза А
  • выраженного зеленого колера, иногда неонового оттенка — Фаза В
  • красная.- Фаза С
  • допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Область применения

Кабель ВВГ используется для прокладки внутри жилых квартир и общественных зданиях. Подходит для монтажа линий освещения, розеточных групп и питания отдельных бытовых приборов с большой мощностью потребления, таких как электроплиты, нагревательные котлы, сплит системы и кондиционеры и оборудование с мощными электродвигателями.

ВВГ предназначен для передачи и распределения электроэнергии с напряжением 0,66, 1, 3 и 6 кВ частоты 50Гц, сечение проводов зависит от величины потребляемого тока. Прокладка допускается:

  • На улице, при условии защиты от УФ лучей и отсутствии опасности механических повреждений;
  • По воздуху на тросовых растяжках;
  • По стенам сооружений;
  • На поверхности земли;
  • В сухих помещениях и с повышенной влажностью;
  • В тоннелях на кабельросте (кабельные лотки лестничного типа);
  • В кабельных шахтах;
  • В помещениях с повышенной пожарной опасностью.

Под землей его рекомендуют прокладывать только в металлических, асбестовых или пластиковых трубах.

Буквенное обозначение проводов

ГОСТ 18690-2012 постановил специальную буквенную маркировку каждого кабеля. Благодаря ей можно точно узнать основные параметры провода.

Каждая буква имеет свою расшифровку:

  • материал;
  • вид провода (плоский, контроль, установка и т.д.);
  • материал изоляции;
  • материал брони;
  • особенности спецификации (защищенный оплеткой проводник, бронировано с помощью круглых проволок и т.д.).

Например, АППВ: провод алюминиевый, с поливинилхлоридной изоляцией, плоский, с разделительным основанием.

Полная расшифровка кабелей представлена в таблице.

НомерБуквенное обозначениеРасшифровка
1. Материал жилыАалюминиевые
отсутствие буквы А означает, что они медные
2. Материал изоляции и его типВ

К

Р

Н или НР

П

Пс

Пв

С

О

Ф

Э

Г(КГ)

поливинилхлорид (ПВХ)

капрон

резина

негорючая резина (найрит)

полиэтилен

полиэтилен самозатухающий

полиэтилен сшитый

стекловолокно

шел полиамидный

металл или фторопласт

эмаль

гибкая жила

3. Материал защитной оболочкиВ

А

Р

П (Пу)

С

Г

ПВХ

алюминий

резина

полиэтилен (у — усиленный)

свинец

кабель без защитной оболочки

4. Материал брониБб

Бн

Бс

Ббг

Бп

Д

К

двойная броня

наружная обмотка из негорючих лент

броня свинцовая

двойная броня из стальной профилированной ленты

двойная броня из пластиковых и стальных лент

оплетка из двойного стального провода

броня из проволоки и стальной ленты

5. Особенности конструкцииГ

Б

О

К

Т

Э

кабель с гидроизоляцией

броня из лент

кабель в оплетке

обмотка круглой проволокой

кабель для прокладки в трубе

кабель с экраном из медной ленты

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

  1. АВВГ. Бывает многожильным или одножильным алюминиевым.
  2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
  3. ВВГп. Это плоский защищенный провод.
  4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

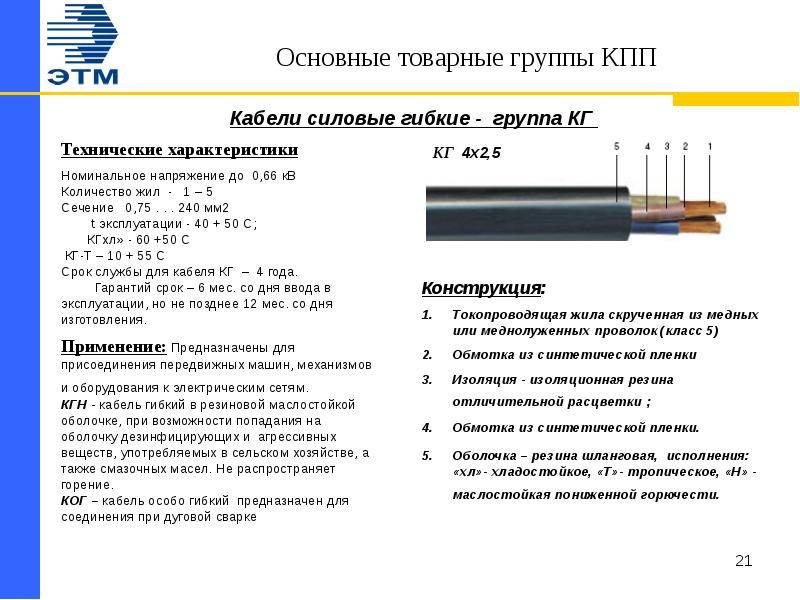

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

  1. АВББШв. Внутри жилы из алюминия.
  2. ВББШвнг. Не горит.
  3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила.
Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
