Электродные котлы отопления для частного дома

Как правильно выбрать электрический котел для отопления дома: советы эксперта

  1. Система отопления является одной из ведущих в доме. Поэтому подход к ее проектированию и монтажу должен быть основательный. Если вы не знаете, как выбрать электрический котел для отопления дома, самым верным решением будет изучение отзывов или просмотр видео на нашем сайте. Согласно отзывам экспертов создание автономной системы отопления от электричества для обеспечения контуров отопления и горячего водоснабжения возможно только на базе индукционного электрокотла подходящей под параметры дома мощности.
  2. Для домов небольшой квадратуры или где уже есть запущенная система отопления на альтернативном источнике энергии, предпочтительнее будет выбрать, купить и использовать модели котлов тэновые или электродные. Они будут с успехом использоваться в качестве вспомогательного горячего водоснабжения или резервного при выходе из строя (особенно частом) основного отопления.
  3. В некоторых местностях часто распространенной ситуацией является перепад напряжения. В таких случаях отказываться от котлов электрических не обязательно. Можно купить стабилизаторы напряжения или установить генератор, работающий на жидком топливе (бензиновый или дизельный). Перед тем как выбрать электрический котел, можно спросить у менеджера, комплектуется ли отопительный электрокотел для частного дома таким стабилизатором.

https://youtube.com/watch?v=2M_qMJoszUs

Пуск котла

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой. Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

  1. Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
  2. В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

Преимущества и недостатки

Плюсы:

  1. КПД благодаря принципу работы и минимуму деталей, приближается к 95-98%.
  2. Высокая экономичность, благодаря малым затратам энергии на прогрев и поддержание температуры теплоносителя до 75 градусов.
  3. Крайне низкий шанс возникновения аварийной ситуации, которую бы не могла предупредить автоматика, вода является продолжением электроцепи, поэтому даже при прорыве трубы и утечке теплоносителя, контур сам разомкнется и сразу прекратит нагрев.
  4. Малое время реакция теплового контура на изменение настроек, очень быстрый прогрев до необходимой температуры.
  5. Устойчивость к внезапным перепадам напряжения в электросети, которые могут привести лишь к временному падению мощности устройства, но не выключат его совсем.
  6. Простота установки.
  7. Минимальные размеры и масса в сравнении с аналогичными устройствами других типов, позволяют использовать их в условиях ограниченного пространства частного дома или дачи.
  8. Простота эксплуатации.
  9. Экологичность.

Минусы:

  1. Повышенные требования к качеству воды в контуре, так как образование накипи или недостаточное количество в ней соли могут существенно снизить ее проводимость, а значит и мощность всей отопительной системы.
  2. В качестве питания использует только переменный ток электросети, так как постоянный ток вызывает электролиз воды, а значит, при перебоях с электроснабжением – не будет работать, так как не может быть запитан от аккумуляторной батареи.
  3. Нормы электробезопасности в обязательном порядке требуют заземления, так как при пробое изоляции, шанс получить удар током значительно выше, чем у тэновых устройств.
  4. Подогрев теплоносителя до температуры больше 75 градусов негативно сказывается на его эффективности, и в этом случае, он начинает чрезмерно потреблять электроэнергию.
  5. Воздух, попавший в камеру с электродами, может послужить катализатором коррозийных процессов в ней, в разы сократив сроки эксплуатации оборудования.
  6. Вода из одноконтурной системы непригодна для домашнего пользования, так как насыщена свободными ионами.
  7. Для технически правильной эксплуатации требуются некоторые знания по электротехнике, которые помогут определять и контролировать оптимальное значение электропроводности воды в контуре в процессе его эксплуатации.

Как рассчитать мощность электрического котла при отоплении дома

Данный метод позволяет оценить ориентировочную производительность аппарата. Для домов или квартир с высотой потолка до 3 м на 10 кв. м площади должно приходиться около 1 кВт мощности.

Для эффективного процесса котлу нужно генерировать энергии не меньше, чем помещение ее теряет. Установка не должна работать постоянно, это приведет к росту затрат и снижению ресурса службы устройства. Генератор в номинальном режиме включается периодически, нагревает воздух и затем отключается.

Для точного расчета мощности учитывают величину теплопотерь помещения. Следует выяснить:

  • материал и толщину стен и межэтажных перекрытий;
  • площадь оконных проемов.

Для вычисления теплового сопротивления ширина стен делится на коэффициент теплопроводности. Для каждого материала выполнятся отдельный расчет, затем полученные значения суммируются.

Чтобы узнать величину потерь, нужно объем помещения умножить на разницу температур на улице и дома. Полученный результат делят на тепловое сопротивление. Температурная дельта берется для холодного времени года. Такой способ вычисления мощности дает самый точный результат. С его помощью можно подобрать установку, которая обеспечит надежное теплоснабжение помещения круглый год.

Электрокотлы являются эффективным способом организовать обогрев дачи или загородного дома. Приборы отличаются надежностью и безопасностью, но требуют высоких затрат на содержание.

Принцип управления работы всех видов электрических котлов

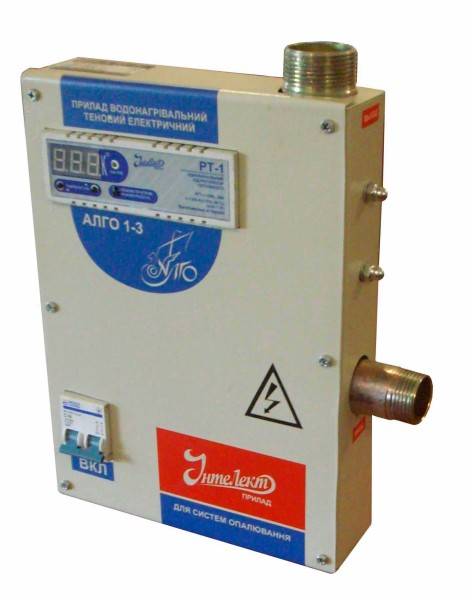

Простой блок управления с дисплеем для электрического котла.

Понятное дело, что вручную управлять работой нагревателя – это нонсенс, всё-таки во время высоких технологий живем. Поэтому почти все виды электрокотлов отопления оборудуются электронным управлением с разным количеством опций. «Мозги» аппарата могут быть и не предусмотрены производителем. В некоторых моделях ставят самые простые и необходимые датчики, в дорогих аппаратах количество функций значительно шире. Что должно быть в блоке управления всех видов электрических котлов отопления:

  • датчик температуры;
  • отдельные предохранители;
  • реле времени;
  • реле нагрузки;
  • двухтарифный счетчик.

Датчик температуры лучше ставить на контроль воздуха в помещении, чем на теплоноситель.

В зависимости от температуры за окном, при одинаковом нагреве теплоносителя в доме будет то теплее, то холоднее. Удобнее когда температура в помещении удерживается на одном уровне методом повышения или понижения нагрева жидкости в контуре.

Реле нагрузки не даст включиться нагревателю, когда домашняя сеть перегружена. Например, когда работает стиральная машина. Таким образом, проводка не будет испытывать перегрузок и не перегорит. Чтобы сэкономить на счетах за электроэнергию в домах, которые обогреваются электроприборами нужно устанавливать счетчики двойного тарифа.

Они считают, сколько потрачено энергии в дневное и ночное время, и разделяют стоимость за использованные киловатты. Ночью электричество дешевле. Установленное реле времени будет включать нагреватель тогда, когда это более выгодно, то есть ночью. В то время как днем котел будет работать как можно меньше.

Если серийные модели нагревателей не устраивают вас по своим функциям или слишком дорого стоят, то вы можете купить самый простой котел и собрать блок управления самостоятельно. Это удобно, так как вы сами определяете, какие функции вам нужны, а какие нет. К тому же все можно делать поэтапно, соответственно, не нужно сразу выкладывать приличную сумму.

Интересное по теме:

  • Котлы Медведь: обзор модельного ряда и характ.
  • Пиролизные печи Бренеран – лучше не придумаеш.
  • Схемы дымоходов. Как построить дымоход из кир.
  • Как сделать и подключить регистр отопления

Принцип работы и особенности электродного котла


Электродный котел – безопасное устройство, которое не переходит в режим сухого хода без теплоносителя

В теплоносителе возникает сопротивление при прохождении через него электротока, за счет хаотического движения электронов от катода к аноду выделяется энергия и нагревается жидкость. Эффективность обогрева зависит от вида наполнителя в системе и его свойств. Теплоноситель выступает в качестве рабочего элемента электрической линии, поэтому нет риска перехода котла на сухой ход. Если из отопительной системы вытекает жидкость, цепь размыкается и агрегат перестает работать.

Установка характеризуется прямым действием, при этом не применяются дополнительные комплектующие элементы. Если на катодных и анодных элементах появляется накипь, снижается мощность ионного котла отопления, но компоненты, пропускающие ток, не разрушаются.

Спорные вопросы

Существует ошибочное мнение, что отопительные приборы электродного типа делятся на катодные и анодные. Все дело в том, что катод и анод могут присутствовать только при воздействии постоянного тока. В электродных котлах используется переменный ток.

Можно было бы назвать электродные агрегаты для отопления, работающие по однофазной схеме, катодными, потому что внутрь котла устанавливаются два трубчатых стержня. На один подается электрический ток, второй является нулевой фазой. При этом движение электрического тока (отрицательно заряженных частиц, то есть электродов) происходит от первого стержня ко второму.

Но более правильным было бы назвать котлы ионными. Все дело в принципе получения тепловой энергии. Об этом выше уже говорилось.

Основные требования к теплоносителю


В системе должна использоваться дистиллированная вода

Электроток проходит сквозь носитель тепла в котле, это повышает риск электроудара. Присутствуют большие утечки тока, поэтому с агрегатом не используется устройство защитного отключения. Со временем в теплоносителе происходит явление электролиза и меняется химический состав. Процесс вызывает выделение газов и в системе скапливается воздух. Требуется отбор теплоносителя по электропроводности.

В качестве теплоносителя можно использовать дождевую, фильтрованную или дистиллированную воду. Значения рабочего тока измеряются токовыми клещами. Добавляется водный раствор соды или соли при низких показателях проводимости, процедура повторяется до достижения требуемых индексов.

Подробно о достоинствах и недостатках

Далее рассмотрим основные достоинства электрических отопительных котлов.

Общими достоинствами у них считаются:

  • Простая конструкция котла (независимо от вида);
  • Минимум разъемных соединений облегчает монтаж и исключает появление течей;
  • Не требуют никакого вида топлива;
  • Практически бесшумно работают;
  • Нет надобности в дымоходе;
  • Экологичность использования;
  • Взрывобезопасность.

Данные положительные качества присущи всем видам электрических котлов. Но у каждого из видов имеются свои индивидуальные преимущества и недостатки.

Так, ТЭНовые котлы очень компактны, и обладают зачастую привлекательным дизайном.

Они недорого стоят, легко устанавливаются и подключаются. В качестве теплоносителя могут использовать воду, а также незамерзающие жидкости. Теплоноситель циркулирует по системе самопроизвольно.

Рекомендуем к прочтению — как выбрать конвектор электрический для отопления.

Основным же недостатком такого типа электрических котлов является образование накипи на нагревательных элементах.

Из-за этого у котла может увеличиться потребление электроэнергии, но в конечном итоге потребуется техническое обслуживание.

У электродных котлов свои преимущества. Они еще более компактны, врезаются в систему теплоснабжения, поэтому практически незаметны.

Стоимость их тоже невысокая, и устанавливаются сравнительно просто.

Они обладают полной безопасностью использования, в случае нехватки воды попросту отключится. В них не образовывается накипь.

Но и недостатков у такого котла достаточно.

  • Во-первых, должна производиться подготовка теплоносителя, ведь он должен иметь определенное сопротивление.
  • Во-вторых, в качестве носителя используется только вода, другие жидкости с таким котлом не применяются.
  • В-третьих, должна быть обеспечена циркуляция воды, поэтому установка насоса неизбежна.
  • В-четвертых, электроды во время работы постепенно растворяются в воде, поэтому со временем понадобится их замена.

Теперь о достоинствах индукционных котлов.

В них как таковой нагревательный элемент отсутствует, поэтому исключена возможная его поломка, поэтому такие котлы считаются очень надежными.

Также в них практически не образовывается накипь, поэтому обслуживанию они не подвергаются. В них можно использовать в качестве носителя и незамерзающие жидкости.

Из недостатков у них отмечаются высокая стоимость и значительные габаритные размеры.

С этой статьей читают — как установить водонагреватель в доме.

Достоинства электродного котла

Прежде всего, данный тип электрического котла не боится падения напряжения. Процесс ионизации теплоносителя будет проходить и при падении напряжения до 180 Вольт. Это большое достоинство, особенно для районов с нестабильным электропитанием.

Во-вторых, принцип работы этих котлов позволяет делать их очень небольшими по размерам. Всем знаком, ранее часто рекламируемый котлы Галант. Пример на фото.

В-третьих, электродные котлы безопасны. Опять возвращаемся к принципу работы. Если из системы пропадет теплоноситель, котел просто не будет работать. Не произойдет никаких аварийных ситуаций, а значит не нужно автоматики слежения за наличием теплоносителя.

В-четвертых, в отличие от ТЭН котлов, в электродных котлах не образуется накипь и срок их эксплуатации крайне высок.

Электродный электрический котел для частного дома

Его конструкция может быть с двухсторонним подводом воды к месту нагрева с разных сторон (рисунок слева) и — с одной (рисунок справа).

Принцип работы

Вода нагревается в рабочем пространстве за счет пропускания по ней электрического тока между электродами как у самодельных кипятильников из двух пластин.

При использовании постоянного тока на один электрод подают минус потенциала источника, а на другой — плюс. Для переменных схем на первый электрод подается фаза, на второй — ноль с обязательным надежным заземлением корпуса через РЕ-проводник.

Обтекающая электроды вода нагревается за счет прохождения сквозь неё электрического тока и подается на выходной штуцер.

Особенность эксплуатации

В этой конструкции слабым местом является электробезопасность. Повреждение заземления в этой конструкции недопустимо потому, что при обрыве нуля потенциал фазы моментально создаст путь электрического тока через воду на человека, вызовет его поражение, создаст электротравму и может привести к гибели.

Частично выполнить защитную функцию способно заземление корпуса. Через него при определенных условиях может пойти аварийный ток, который отключат автоматические выключатели.

В качестве защиты необходимо обязательно использовать быстродействующие УЗО либо дифавтоматы, которые постоянно сравнивают величины тока в фазном и нулевом проводнике, мгновенно отключают напряжение при нарушениях в системе. Состояние заземляющего контура и связь его с электрокотлом требуется постоянно контролировать.

Для прохождения электротока через теплоноситель необходимо присутствие растворенных солей, ибо чистая дистиллированная вода не обладает проводимостью. Соли же при эксплуатации выпадают в осадок, образуют накипь, засоряют магистрали, котел, поверхность электродов, что требует проведения профилактической периодической чистки. Следует заметить, что технически выполнять такую работу не сложно. Для этого предусмотрен вариант удобной разборки.

Достоинством такой конструкции является высокий кпд, который может составлять 95%, что не достижимо для котлов на ТЭНах.

Компоновка электродного котла отопления

Через тройник вода входит и подается на выход через отходящий патрубок. Внутренний электрод фазы с подключенным проводом может извлекаться для обслуживания через боковую крышку. Ноль схемы подается на контактный винт дюймовой трубы. Заземление подключается к корпусу.

Сравнительные графики работы ТЭНовых и электродных котлов ярко характеризуют их технические возможности.

Электродная конструкция способна довести воду до 55 градусов за минуту, а для ТЭНового аналога время увеличено в 10 раз.

Нижний график характеризует зону экономии сравниваемых конструкций. В составе устройств электродного котла:

  • обязателен корпус с заземлением;
  • контактный циркуляционный насос на входе;
  • место подключения фазного и нулевого провода;
  • выход теплоносителя через тройник;
  • термодатчик воды для управления автоматикой отключения и подключения электричества на электроды;
  • электрический щиток.

При недостатке мощности допускается устанавливать последовательно еще одну модель с аналогичными характеристиками. Это усложняет конструкцию с добавлением насоса к общему блоку управления.

Преимущества и недостатки ионных котлов

График сравнения КПД электродного и ТЭНового котла.

Преимуществом электродных котлов перед электрическими является то, что:

  • они имеют высокий показатель КПД (достигает 95-98%). Столь высокий показатель объясняется простотой устройства и принципом нагрева теплоносителя;
  • они не имеют так называемого «сухого хода». Теплоноситель является полноценным участником электрической цепи, что исключает перегрев при его отсутствии. Если вода уйдет из системы, то цепь попросту разомкнется безо всяких негативных последствий;
  • они весьма экономичны, так как при температуре теплоносителя ниже 75°С, как уже говорилось ранее, расход энергии минимален. Поэтому, если вас утраивает обогрев помещения радиаторами с температурой теплоносителя ниже этой отметки, то экономия электроэнергии становится ощутимой;
  • они быстрее, по сравнению с обычными электрическими котлами, достигают рабочих температур и так же быстро остывают, что положительно сказывается на применении автоматической системы управления;
  • они не страдают от перепадов напряжения. Если напряжение в сети упало, котел лишь будет работать с меньшей мощностью, но не отключится совсем;
  • они имеют гораздо меньшие габариты для оптимального использования их в частных домах и на дачах.

Однако кроме плюсов, электродные котлы имеют и свои минусы:

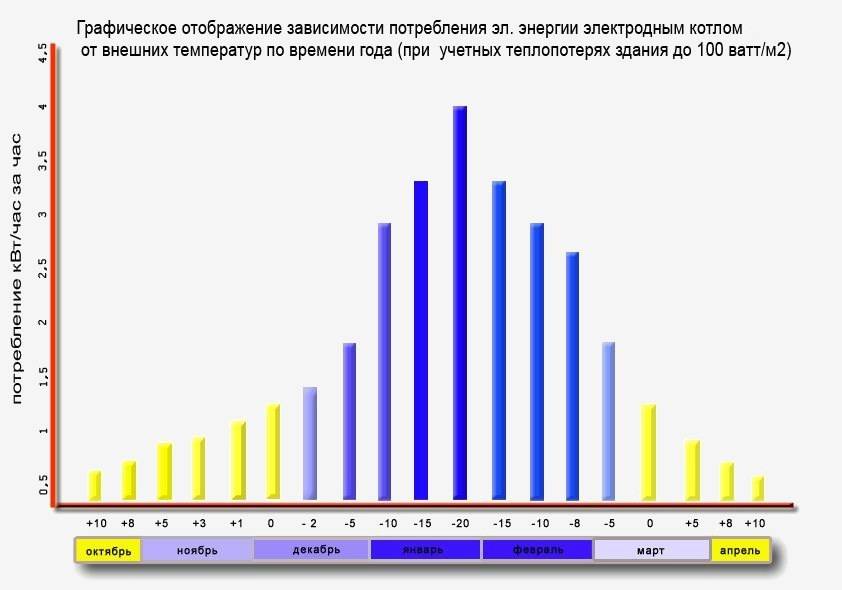

График потребления электроэнергии электродным котлом и сезонные колебания температур.

  • ионные котлы работают только с переменными источниками питания, так как при постоянном токе происходит электролиз воды. Поэтому такие котлы не могут работать от аварийных систем электроэнергии, например от аккумуляторов;
  • электродные системы требовательны к качеству теплоносителя. Чем ниже проводимость теплоносителя, тем ниже мощность котла. Кроме того, мощность котла снижается при образовании накипи;
  • при установке котла обязательно его заземление, так как риск поражения электрическим током при пробое изолятора существенно выше, чем у тэновых котлов;
  • как уже упоминалось ранее, не стоит разогревать теплоноситель выше 75°С, так как это приведет к повышенному энергопотреблению;
  • попадание воздуха в камеру, где происходит нагрев воды, приводит к ускорению коррозионных процессов;
  • нельзя использовать воду из одноконтурной системы отопления с ионным котлом, так как она насыщена свободными ионами;
  • необходимо обладать знаниями в области электрики, чтобы учитывать особенности электропроводности воды. Эти знания необходимы для контроля эксплуатации котла.

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

  • Труба стальная диаметром 5-10 см
  • Клеммы заземления и нулевого провода
  • Электроды
  • Провода
  • Металлический тройник и муфта
  • Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

  • На электрод подается исключительно фаза
  • На корпус подается исключительно нулевой провод
  • Обязательно предусматривается надежное заземление

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

  • Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
  • Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
  • С одной стороны, посредством тройника устанавливаются электроды
  • Тройник также необходим для организации выхода и входа теплоносителя
  • Со второй стороны делают подключение к отопительной магистрали
  • Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)
  • Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
  • Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.

Поведем итоги

Подробно разобравшись с устройством и принципом действия электродных котлов, можно сделать несколько важных выводов.

Возможность экономичного достижения высокого уровня мощности и быстрого нагрева больших объемов воды оказывает большое влияние на габаритные размеры теплогенераторов. Компактные устройства с минимальным весом можно без труда установить в любом месте дома.

Если возникает необходимость обогреть помещение с большой площадью (500 и более квадратных метров), вполне возможно создать схему подключения нескольких электродных котлов. Следует отметить еще один положительный момент – при устройстве ионного электрического отопления не требуется разрешение и контроль инспекции котлонадзора.

Из всех существующих на сегодняшний день отопительных приборов электродный котел представляется наиболее приемлемым решением. Простое и экономичное оборудование способно подарить тепло нашему дому и подогреть горячую воду для бытовых нужд.

Поставил двухтарифный счетчик электроэнергии на сеть 220В. Стоит в доме вместе с газовым котлом «очаг — 3″(Галан). В щитке управления котлом поставил прямоточный амперметр на 20А. При включенном котле с Тобратки 42градуса показываает 6А потребления, а на счетчике дома показывает 13А, притом что в доме горит одна Led лампочка и работает телевизор и больше абсолютно ничего. Непойму в чем прикол? Подскажите кто знает. Пишите Yura_Gorovui@mail.ru
