Технология строительства фундамента плиты своими руками

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

  1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
  2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.

    Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.

  3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.

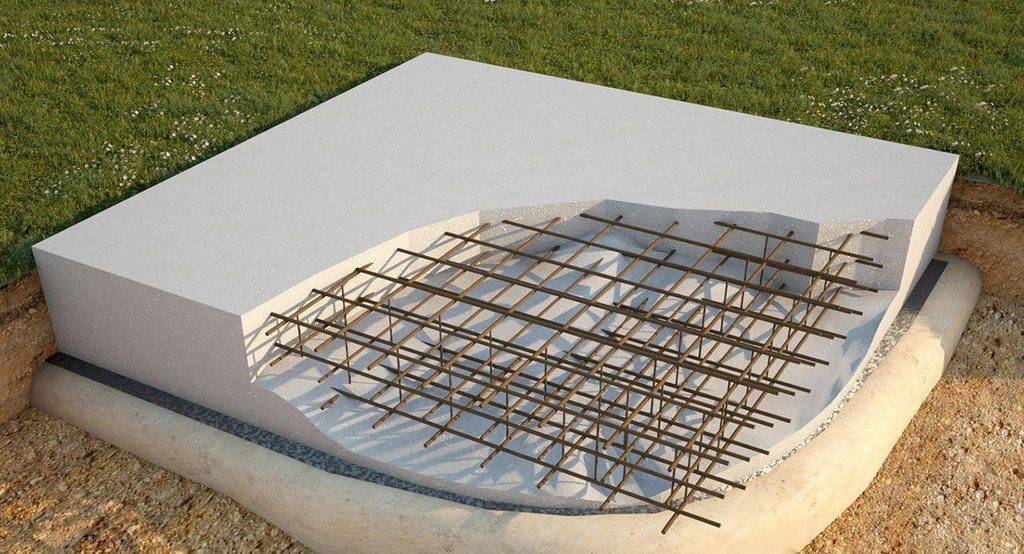

  4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.

    Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.

  5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
  6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.

    Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).

  7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
  8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Преимущества плитного фундамента

По своему исполнению плитный фундамент бывает монолитный или сборный (из железобетонных элементов).

Чаще используется монолитное основание, которое может обустраиваться:

  1. Незаглубленным. Для его создания не требуется рытье котлована, так как бетон льют на землю.
  2. Мелко заглубленным. Для его обустройства делают заливку бетонной смеси на глубину 50 сантиметров.
  3. Глубоко заглубленным. Его опускают на глубину 1,5 метров до нижней точки промерзания грунта.

Как и у любого основания дома есть у фундамента из монолитной плиты плюсы и минусы. К плюсам относят:

  • устойчивость к подвижкам грунта;
  • повышенные несущие характеристики;
  • простоту создания конструкции;
  • возможность обустроить подвальное помещение, изолированное от влаги.

Минусов у монолитного основания не так уж много, к ним относят:

  • большие затраты на создание монолитной подошвы, которые иногда составляют 30% от стоимости строительства;
  • длительный и трудоемкий процесс подготовки основания к заливке.

Несомненно, плитный фундамент со всеми его плюсами и минусами имеет немало преимуществ перед остальными типами оснований. Особого внимания заслуживают следующие преимущества:

  • возможность использования для возведения дома территории со среднепучинистыми структурно-неустойчивыми грунтами, на которых нельзя заложить ленточный фундамент из-за низкой несущей способности;
  • создание подобного основания не требует проведения работ по рытью котлована, поскольку его делают без заглубления, что позволяет обойтись небольшим количеством тяжелой техники;
  • обеспечение распределения нагрузки, оказываемой на грунт строением, что позволяет частным застройщикам совмещать монолитную платформу с постройками из любых материалов;
  • одновременное решение проблемы создания прочного основания для подвального помещения либо пола в цокольном этаже;
  • простота создания конструкции, поскольку с выравниванием площадки, насыпкой песчано-гравийной подушки, утрамбовкой и другими операциями справятся даже начинающие мастера.
  • неподверженность монолитной платформы локальным деформациям гарантирует сохранение целостности стен здания, ведь даже при сильных морозах конструкция не выгибается, а равномерно приподнимается и опускается.

Более практичным вариантом считается использование плиты с ребрами жесткости, которые направлены вниз или вверх. Преимущество применения фундаментной плиты ребрами вверх в том, что она позволяет исключить подвижность конструкции.

Пошаговая раскладка работ по возведению фундаментной плиты

Технология плитного фундамента включает несколько этапов:

  • Планировка территории под сооружение.
  • Устройство мелко заглублённого котлована.
  • Устройство песчаной подсыпки толщиной 10 см.
  • Монтаж подбетонки (опорной части под основную плиту). Марка смеси В7,5.
  • Установка опалубки на расчётную высоту плиты и закладка в неё арматуры. Диаметр основных стержней составляет 12 мм. Вязальная проволока для соединения прутков и формирования общего каркаса имеет сечение 8мм.
  • Заливка основной бетонной смеси.

Технология кажется очень простой, но не стоит мнить из себя гения которому по плечу всё и сразу. Всегда лучше основательно изучить тему бетонирования. Посмотреть плитный фундамент в разрезе. Расположение арматуры, порядок перевязки проволокой.

Не забыть отметить и провести температурный шов в бетоне. Возможно, это будет первый, но не последний для кого полезный опыт.

Устройство опалубки

Выполняется она по всей площади котлована. Материалом для изготовления опалубки служат доски. Внешнюю сторону необходимо усилить, выполнить это можно, если установить подкосы. О том, как сделать монолитный фундамент, смотрите в этом видео:

По окончанию выполнения опалубки вам потребуется создать подушку для основания. Ее можно изготовить при помощи поэтапного слоения песочной массы и гравия. Присутствие подушки защищает основание от проникновения воды, а также служит амортизацией для почвы.

Не стоит забывать, что при изготовлении подушки слои необходимо тщательно утрамбовывать. Проверить качество уплотнения можно при помощи следа, при хорошем уплотнении их не должно оставаться.

Следующим этапом будет установка гидроизоляции. Для начала необходимо изготовить раствор. Смешайте песок с цементом и залейте им подушку. По толщине слой раствора не должен превышать 5 см. Только после этого можно устанавливать гидроизоляцию. Для этого можете приобрести, к примеру, рубероид.

В момент, когда гидроизоляция будет установлена, можете выполнять армирование. Для этого лучше всего подойдет витая арматура. Все сварочные работы стоит исключить. Благодаря арматуре все неравномерные нагрузки не будут пагубно воздействовать на плиты. Однако прутья, сваренные сваркой, при нагрузке могут сломаться. Подробнее о заливке монолитного фундамента смотрите в этом видео:

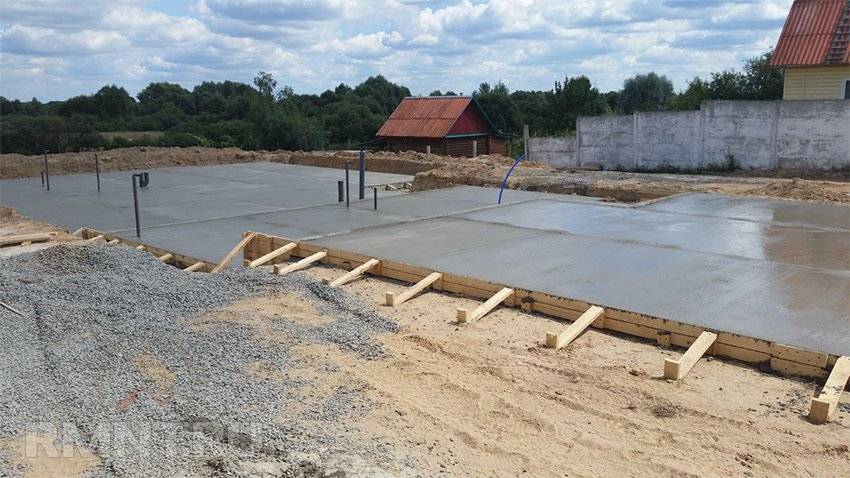

Далее по плану выполняется заливка плиты. Заливать фундамент стоит сразу и желательно в один день. Только так можно добиться ровного основания без трещин.

Полезные советы профессионалов

Следующие рекомендации профессиональных строителей помогут вам построить максимально качественный и прочный фундамент, который выдержит все предполагаемые нагрузки:

Особое внимание уделяйте гидроизоляционным работам – это предупредит насыщение бетонной конструкции влагой, а значит, защитит от последствий ее замерзания в толще бетона, поражения армирующего каркаса коррозией и других негативных факторов.
Изготовление армирующего каркаса выполняется только с применением вязальной проволоки. Сварка снижает прочностные характеристики металлических прутков.
Качественное утепление самой ленты и отмостки по периметру строения минимизирует воздействие морозного пучения на мелкозаглубленные фундаменты.
Бетонирование основания лучше выполнять в теплое время года – при плюсовой температуре бетон быстрее и качественнее созревает.. Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность

Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность. Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Основные ошибки и их решение при сооружении мелкозаглубенной ленты рассмотрены в следующем видеоматериале:

Плита ленточного фундамента ФЛ 10.12-2 (Ивантеевский ЖБК)Только новые плиты с завода. Плиты ленточных фундаментов применяются для ленточных фундаме…

От руб/штПодробнее

Фундаментный блок ФБС 12.4-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 1831 руб/штПодробнее

Доска обрезная 40х200х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30

От 5118 руб/штПодробнее

Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1

От 6440 руб/штПодробнее

Доска обрезная 25х150х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м³Подробнее

Бетонный стеновой блок Мытищи СКЦ-1ПЛП 190х190х390 полнотелый М150Удобный и выгодный материал для возведения стен или фундамента. Обладает достаточной прочн…

От 73.60 руб/штПодробнее

Брусок обрезной 50х50х3000 ГОСТ 1-й сорт СофриноНатуральный пиломатериал изготавленный из хвойных пород древесины: ель и сосна. Естествены…

От 23950 руб/м³Подробнее

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП 20.

  1. Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
  2. Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
  3. Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

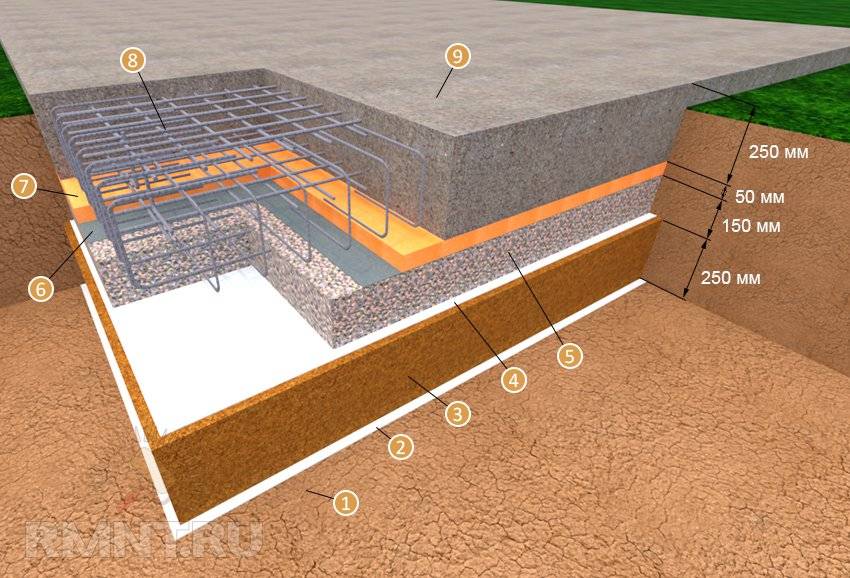

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Область применения

Плиточный фундамент образует широкое основание, компенсирующее подвижки грунта. Оптимально применять при строительстве зданий:

  • из неэластичных материалов, склонных к деформации (кирпич, пеноблоки, газобетон и другие);
  • монолитных, возводимых на «плывучих» грунтах;
  • на грунтах, склонных к чрезмерной активности, вспучиванию;
  • при высоком залегании грунтовых вод.

Плитный фундамент требует больших расходов бетона и металлоконструкций, поэтому применяется преимущественно для небольших сооружений. Его закладка для масштабного строительства нецелесообразна.

Плиточный фундамент образует широкое основание, компенсирующее подвижки грунта

Технология строительства и расчеты

Помимо проведения геологических изысканий и проектирования, застройщику необходимо расчистить площадку и продумать маршрут передвижения автокрана, который нужен для транспортировки, перемещения и укладки плит.

Разметка участка и рытье котлована


Разметку поля делают строго по намеченному плану

По углам будущей конструкции устанавливают колышки и натягивают шнуры, образуя контур сооружения. Затем проверяют диагонали и соразмерность.

Согласно требованиям СНиП, плодородный слой почвы снимают для дальнейшего использования с целью окультуривания территории. Затем вырабатывают котлован на проектную глубину (от 1 до 1,5 м в зависимости от типа грунта).

Подготовка основания для укладки

Порядок действий выглядит следующим образом:

  1. дно котлована послойно засыпают песком;
  2. орошают очищенной водой;
  3. утрамбовывают сыпучую смесь каждые 20 см.

В итоге должны получить плотное основание высотой до полуметра. Сверху выстилают слои геотекстиля внахлест друг на друга, чтобы предотвратить вероятность заиливания песка.

Подложку из геотекстиля засыпают ровным слоем (высотой 0,3–0,4 м) гравия средней и крупной фракции. Назначение этой прослойки – равномерно распределять давление на грунтовое основание. Сверху материал заливают цементным молоком. Раствор, заполнивший собой все пустоты в слое сыпучего материала образует подбетонку.

Гидроизоляция и утепление

На отвердевшую подбетонку выкладывают гидроизоляционный материал. Как правило, с этой целью используют рубероид. Гидрофобный материал кладут в два слоя внахлест, чтобы стыки было удобно пропаять горелкой или специальной лампой. Гидроизоляцию кладут с запасом, чтобы с каждой стороны еще оставалось 40–50 см на внутреннюю часть опалубки.

Сверху гидроизоляционного материала укладывают утеплитель (пенополекс или пенопласт). Оптимальная толщина этого слоя –10 – 15 см (зависит от климатических условий в регионе). Стыки между плиты затирают мастикой или заполняют монтажной пеной.

Укладка плит и заливка бетона


по периметру фундамента выстраивают опалубку.

Можно использовать заводские щиты или самим изготовить деревянные панели толщиной не менее 2,5 см. Высота щитов должна быть больше толщины дорожных плит минимум на 5 см.

Опалубка тщательно закрепляется по углам конструкции, чтобы доски не разъехались под напором раствора. На внутреннюю поверхность опалубки выводят концы гидроизолятора, который расположен под слоем утеплителя.

В подготовленной опалубке с помощью автокрана выкладывают плиты максимально близко друг к другу. При этом должно остаться расстояние между каждой стенкой опалубки и плитой, равное 10 см. Все свободное пространство между плитами и деревянными щитами заполняют бетонным раствором марки М300 или выше.

Сверху выкладывают арматурную сетку из прутков с диаметром сечения 5 мм и шагом 10 см. Заливают конструкцию раствором, формируя стяжку высотой 5 см. Поверхность бетона тщательно выравнивают.

После твердого затвердевания стяжки демонтируют щитовую опалубку и повторно проводят гидроизоляцию всей поверхности фундамента с помощью обмазочного или клеевого гидрофобного материала.

Дополнительная информация о процессе укладки дорожных плит в видео:

Производство фундамента с плитой

  • Водонепроницаемость не менее коэффициента W8.
  • Прочность на уровне класса М300.
  • Показатель подвижности П-3
  • Коэффициент морозоустойчивости F-200.

Арматура фундаментной плиты выбирается с учетом неких особенностей заливки основания. Для традиционного вида плиты подходит арматура любого типа. Если планируется сварка с иными частями, то выбор нужно остановить на арматуре из стали класса А500С, диаметр которой не меньше 12 мм.

Полимерные битумные материалы применяют с целью гидроизоляции под фундаментную плиту. Продается материал в рулонах. Также на выбор покупателей предлагаются и другие гидроизоляционные материал обладающие хорошим набором характеристик. К примеру, не позволяют мерзнуть зимой, и плавиться от солнца летом.

Для того чтобы залить низкозаглубленную фундаментную плиту своими руками необходимо запастись всеми необходимыми инструментами. Вам понадобится: бетонный раствор, рейки для его выравнивания, арматура, опалубная доска, строительный уровень, молоток, джут для разметки участка, совковые и штыковые лопаты, ножовка, топор, крючки и проволока. Возьмите в аренду бетономешалку, а также технику для копания котлована.

Для того чтобы все работы по заливке фундамента прошли качественно, сделайте точные расчёты территории и нагрузку на основание. Определите риски деформаций, усадки и крена основания под дом. Далее вам нужно вырыть котлован и настелить дно геотекстилем под фундаментную плиту, дабы избежать перемешивания подушки из песка и щебенки с землей. Следующий этап – засыпка подушки из гравия и песка послойно. Каждый засыпанный слой фундаментной плиты необходимо утрамбовать виброплитой и провести коммуникационные системы при использовании шведского основания. По завершению подготовительных работ заливают раствор бетона.

Залитая фундаментная плита созревает в течение месяца, и набирает своей прочности за период который, зависит от температуры окружающей среды. В процессе высыхания бетонного основания нужно орошать его водой, особенно это нужно делать, когда на улице стоит жара. К тому же, фундамент необходимо покрыть полиэтиленовой пленкой, дабы на него не попадал дождь, разный мусор и грязь.

Как рассчитывается монолитный плитный фундамент?

Правильнее всего, когда фундамент монолитная плита рассчитывается профессиональным инженером совместно с разработкой проектно-технической документации на строительство дома. Но в некоторых ситуациях не имеется возможности или средств либо просто нецелесообразно поручать это дело специалистам (например, если основание предназначено для бани, времянки или другого подобного строения). Поэтому домашние мастера нередко производят расчеты базовых параметров самостоятельно.

Как рассчитывается оптимальная толщина плиты?

Основным параметром плитного основания является толщина – именно от этого зависит несущая способность конструкции. Если плита будет слишком тонкой, она может попросту не выдержать воздействующих на нее нагрузок. А чрезмерно толстый фундамент – это необоснованные финансовые расходы.

Также толщина определяется с учетом разновидности грунта, поэтому без геологических изысканий не обойтись. Обычно высота такого основания выбирается в пределах от 150 до 300 мм в зависимости от этажности здания и материала стен.

Калькулятор расчета оптимальной толщины фундаментной плиты

Расчет подходящей толщины монолитной плиты лучше заказать в конструкторском бюро. Но сегодня в сети Интернет можно найти и специализированные калькуляторы, которые помогут вам рассчитать высоту на основании таких данных, как:

  • тип грунта на участке;
  • материал и суммарная площадь стен;
  • тип и площадь перекрытия;
  • тип, общая площадь и угол уклона кровли;
  • регион строительства.

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Как правило, арматурный каркас для плитного фундамента толщиной до 150 мм делается в 1 ряд и устанавливается он по центральной горизонтальной оси. Для плит от 200 мм и более армирующую сетку располагают в 2 ряда с обеспечением защитного бетонного слоя минимум по 30 мм снизу и сверху. Стандартный размер ячеек сетки 200-300 мм. Для изготовления используется рифленая арматура сечением 12-16 мм.

Расчеты сечения производятся в зависимости от предполагаемых нагрузок и необходимой несущей способности основания. Количество материала определяется с учетом площади будущей плиты и размера шага расположения продольных и поперечных прутков каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Удобнее всего производить расчеты сечения арматуры и размера ячеек армирующего каркаса с помощью специальных онлайн-калькуляторов. Но если вы планируете заказывать проектную документацию на строительство дома, то в ней все эти данные будут отражены.

Калькулятор расчета количества основной арматуры

Количество прутков на армирующий каркас тоже проще рассчитывать специальным онлайн-калькулятором. Для этого нужно ввести лишь несколько параметров:

  • линейные размеры основания;
  • шаг размещения прутков;
  • количество рядов армирующей конструкции.

Как правило, калькулятор выдает результат уже с 10 % запасом, включающим нахлест арматуры при ее соединении по длине.
