Как самостоятельно собрать фильтр для очистки воды

Стадия моделирования фильтра

На этой стадии мы детально разберёмся, как же сделать фильтр для очистки дождевой воды.

Для начала насыпаем небольшой слой гальки, толщиной примерно 10-15 см на нижнее полотно. После чего поверх слоя гальки укладываем слой речного песка приблизительно такой же толщины. Далее укладываем небольшой слой гравия. Слой гравия и речного песка целесообразно устроить вместе, как единое целое.

Следующая стадия заключается в утрамбовке  — создаем очень плотную и довольно-таки толстую мембрану, которая и является фильтром. Все элементы фильтра нужно закрыть верхним полотном. Полотно можно менять по степени его загрязнения, а сам фильтр рекомендуется заменять каждый сезон, так как он, как и все материалы изнашивается.

Такой фильтр можно создать для емкостей любых размеров, главное соблюдать технологический процесс и правильное устройство фильтра.

Надеюсь эта статья будет для вас полезной и познавательной!

Монтаж

Первое, что нужно сделать – закрепить корпус фильтра под мойкой на стене или на внутренней части шкафчика с помощью дюбелей или саморезов.

Подключаться к водопроводу можно, сделав под мойкой ответвление для фильтра от трубы подачи холодной воды.

  • Отключается водоснабжение.
  • Откручивается гибкий шланг, идущий к смесителю.
  • В место разрыва вкручивается переходник с разветвлением. Чтобы не было протечки, резьба уплотняется лентой ФУМ.
  • Затем к тройнику производится подключение шланга и крана из комплекта.

Схема подключения фильтра и все комплектующие должны прилагаться к водоочистителю.

Сначала на вход и выход фильтра подключаются гибкие шланги. С подвижной части соединения на устройстве снимается стопорное кольцо, трубка вставляется до упора, кольцо возвращается на место.

  • Свободный конец подающего шланга подключаются к отсекающему крану. Для этого с конца крана снимается обжимная гайка, надевается на шланг. Конец шланга надевается на штуцер, гайка навинчивается на место и затягивается до упора.
  • Конец трубки для очищенной воды присоединяется к питьевому кранику. Для этого на нее надевается обжимное кольцо, затем пластиковое кольцо, вставляется до упора пластиковый патрубок (эти детали прилагаются к крану). Кольцо из пластика подвигается к краю шланга, который вставляется внутрь патрубка на самом кране, обжимная гайка затягивается с помощью ключа.
  • Если в конструкции есть дренажный отвод, в канализационной трубе сверлится отверстие сверлом диаметром 7 мм (выше гидрозатвора), вокруг клеится защитная резинка. Дренажный хомут монтируется на трубу так, чтобы отверстия на нем и трубе совпали, винты затягиваются, обеспечивая плотное прилегание.
  • Устанавливается накопительный бак. Его резьба оборачивается уплотнительной лентой, пластиковый кран вручную, без перетягивания, крепится к баку.

Устройство песчаного фильтра

Песчаный фильтр для бассейна представляет собой заполненную песком емкость, в которую сверху и снизу врезаны патрубки. Также имеется плотно закрывающаяся крышка с замком. В крышку врезан штуцер для присоединения манометра.

Последний помогает оценить степень засоренности фильтра: если давление при прокачке воды сильно увеличивается, значит песок пора промывать.

Устройство песчаного фильтра

В режим промывки фильтр переводится посредством переключения клапанов. При этом вода начинает поступать в устройство не сверху, а снизу – это называется обратной промывкой. В то же время в верхней части открывается сливной клапан, через который грязная вода сбрасывается в канализацию.

В режиме «Промывка» фильтр должен проработать около 5 минут. Затем клапаны переводятся в режим «Утрамбовка» и только потом (также через 5 минут) – в режим «Фильтрация».

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

  • нитраты;
  • бактерии и болезнетворные микроорганизмы;
  • примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

  • ткань;
  • вата;
  • бумажные салфетки;
  • марля;
  • песок;
  • трава;
  • уголь;
  • лутраксил.

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

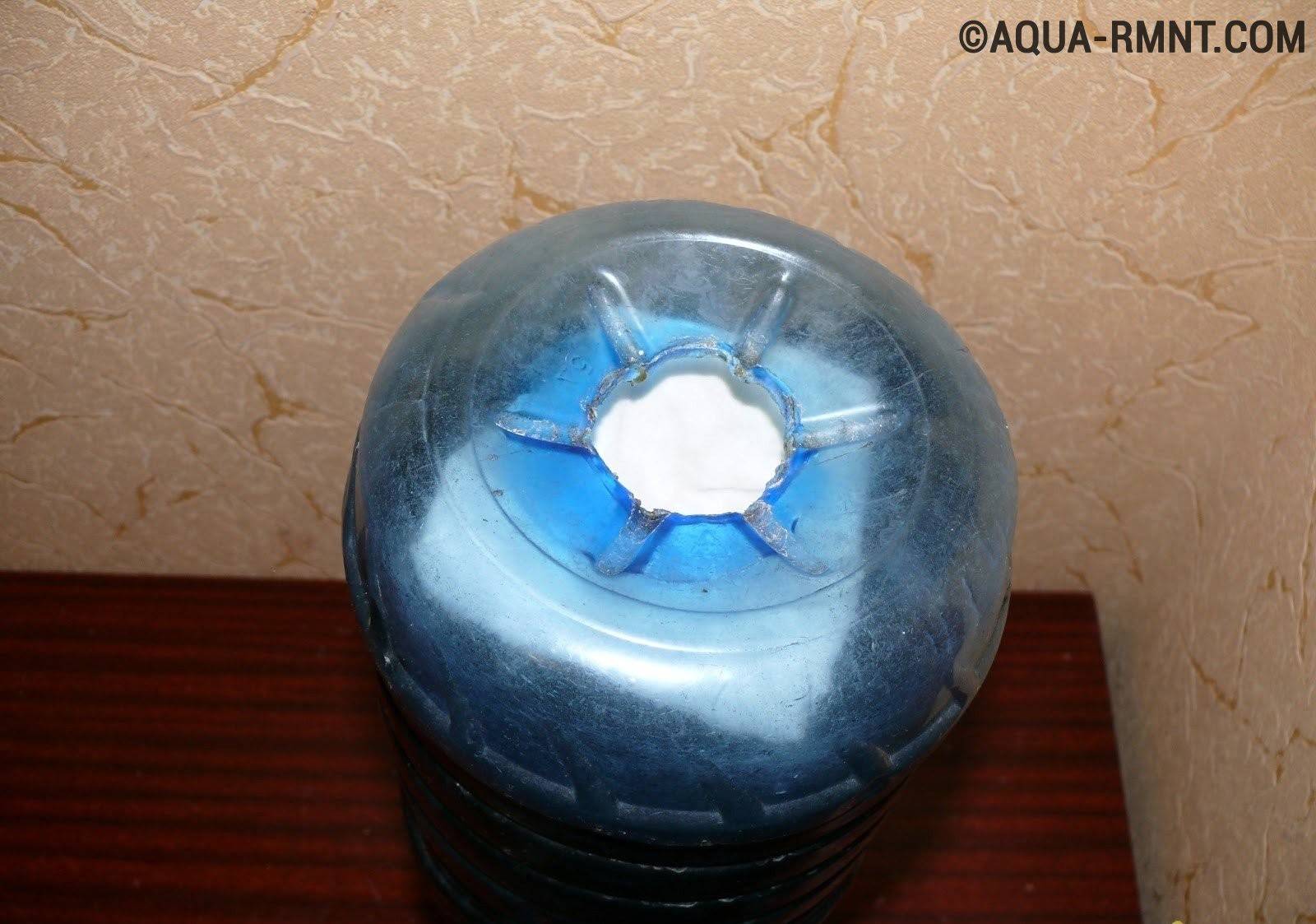

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

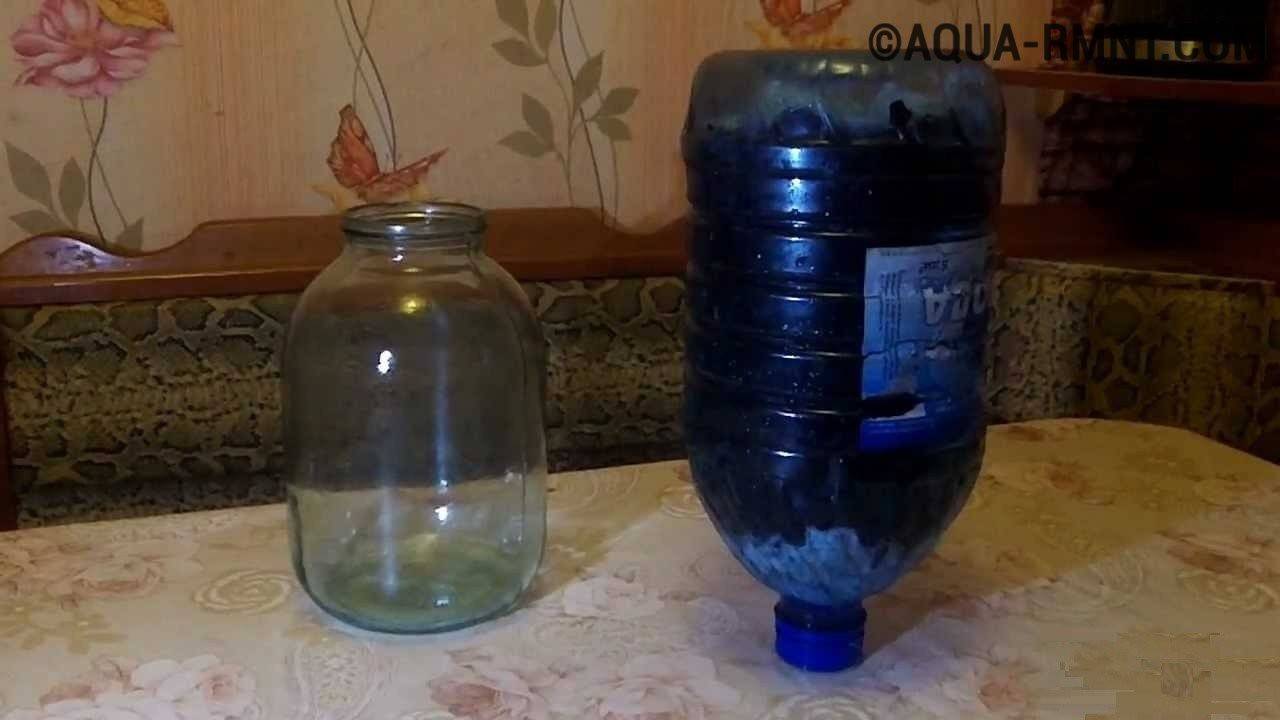

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

Трехколбовая конструкция для полноценного водопровода

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

  1. Приобрести три одинаковых колбы.
  2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
  3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
  4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
  5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
  6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Особенности установки фильтра для воды под мойку

Конструкция фильтра под мойку более сложная, чем предыдущие варианты, в его составе имеется несколько фильтрующих элементов. Поэтому необходимо знать, как подключить фильтр для воды. Собирать устройство перед установкой не нужно, а непосредственно монтаж заключается в присоединении к трубе и фильтру некоторых частей.

Процесс выглядит следующим образом:

  • Выполняют соединение крана и тройника, проверяют герметичность соединения.
  • Полученный элемент соединяют с патрубком для холодной воды.
  • Закрепляют фильтр на стене, оставляя расстояние до пола не меньше 10 см.
  • На столешнице краник для чистой воды.
  • Выполняют подключение фильтра для воды к водопроводу.
  • Проверяют работоспособность установленного фильтра и герметичность соединений.

Варианты наполнителей

Наиболее распространенными и доступными материалами для наполнения фильтровальной системы аквариума являются синтепон и поролон. Они способны принимать любые формы, а также выступать в качестве механических и биологических фильтров. В порах этих материалов достаточно места для распространения бактерий. Периодически необходимо промывать наполнитель, чтобы избавиться от слизи, которая забивает фильтровальную систему. Кроме этого, в порах может оседать ил, который не должен находиться внутри фильтрационной системы, мешая ее работе. Существует несколько вариантов наполнения внешних аквариумных фильтров:

  • Фильтрующая вата — бюджетный наполнитель, который пригоден к многократному использованию. Он легко моется, с его помощью пространство фильтра заполняется достаточно плотно, что исключает вероятность протечки. Является оптимальным вариантом для применения на завершающем этапе очистки.
  • Керамические кольца используют для одинакового распределения потоков воды, которые обеспечивают транспортировку кислорода к бактериям.
  • Пластиковые био-шары. Их движение в воде способствует равномерному омыванию всех фильтрующих материалов. Следует отметить, что этот наполнитель можно использовать в качестве субстрата для поддержания жизнедеятельности бактерий.

Наполнить аквариум можно различным материалом

Проточный фильтр своими руками

Изготовление фильтра для водопровода возможно при условии, что вода подается с определенным и стабильным давлением. Основное предназначение таких установок – удаление запахов хлора, дополнительная очистка и обеззараживание.

Чтобы собрать конструкцию, потребуются три колбы одинакового размера, наполнитель и ниппель-переходники на ¼ дюйма, имеющие обозначения о направлении носителя. Фильтрующим материалом может быть уголь.

Колбы нужно последовательно соединить, средняя должна быть заполнена фильтрующим материалом. К водопроводной системе фильтр присоединяется тройником. Места соединений тщательно уплотняются во избежание утечек.

Следует помнить, что со временем сами фильтры тоже загрязняются. Тканевые, ватные и бумажные очистители нужно менять по мере износа. Песок допускается промывать обратным водным потоком до полной прозрачности воды.

Угольный слой подлежит замене по причине зараженности бактериями. Максимальный период фильтрации для песка – 3 месяца, а для угля – 1 месяц.

Как сделать фильтр для воды своими руками

Вообще, когда речь идёт о самодельных фильтрах, можно выделить два разных подхода:

  • Использовать как то, что можно добыть в природе, так и принесённые вещи, а также найденные не природные вещи, вроде выкинутых кем-то пластиковых бутылок – «удачные находки».
  • Рассчитывать лишь на то, что можно добыть или соорудить из природных материалов.

Далее мы рассмотрим оба варианта.

Использование «находок»

Представим ситуацию: вам необходима питьевая вода, и у вас в рюкзаке имеется пластиковая бутылка, или же вам удалось найти её по ходу дела. Конечно, во втором случае, её нужно тщательно промыть кипячёной водой, и дать остыть.

Перед тем, как мы продолжим, упомянем другие необходимые ресурсы для переоборудования бутылки:

  • Большие, средние, малые камешки
  • Песок
  • Уголь
  • Трава или куски одежды

Как только все данные припасы собраны, вы готовы к тому, чтобы соорудить своими руками фильтр для воды. Вот подробное описание того, как это сделать:

Используя нож, вырежьте дно бутылки, создав широкий проём, куда будут закладываться слои для фильтрования, а после — заливаться вода.
Также, пробейте дыры в крышке, чтобы вода могла протекать через них, после — закрутите бутылку

Далее мы приступаем непосредственно к созданию фильтра.
Для начала, соорудите слой максимально больших камней, которые всё же пролезают в горлышко бутылки, не полностью блокируя его, а затем проверьте, может ли вода спокойно течь сквозь них.
Добавьте слой маленьких камешков. Этот слой не должен быть толстым, его функция — задерживать песок, который содержится в воде.
Осторожно добавьте слой песка.
Раздробите уголь, заверните в куски одежды и добавьте к фильтру. В идеале, это должен быть уголь из лиственных деревьев. Если кусков чистой тряпичной одежды нет в наличии (для очистки, её лучше прокипятить), можно вместо этого собрать слой из травы и добавить к ней уголь.
Поверх угля, стоит добавить ещё один слой из песка, чтобы он задерживал мелкие частицы в воде до того, как она пройдёт через уголь.
Сверху добавьте ещё один уровень из небольших камней, который будет задерживать более крупные частицы. А на самый верх стоит добавить камней покрупнее, которые не будут позволять частицам грязи проникать в фильтр, и он сможет прослужить дольше.. Самодельный фильтр для воды готов к работе! Полезно будет пробить несколько отверстий сверху, чтобы через них его можно было закрепить на ветке дерева или выступах убежища

Его лучше хранить в вертикальном положении, чтобы созданные слои не перемешивались и не выпадали

Самодельный фильтр для воды готов к работе! Полезно будет пробить несколько отверстий сверху, чтобы через них его можно было закрепить на ветке дерева или выступах убежища. Его лучше хранить в вертикальном положении, чтобы созданные слои не перемешивались и не выпадали.

А отрезанное дно бутылки стоит использовать как крышку, чтобы обеспечить дополнительную защиту от падающего сверху мусора или листьев.

Залейте в самодельный фильтр воду, которую нужно очистить. А внизу расположите ёмкость, куда будет стекать профильтрованная вода.

Из природных элементов

Что делать, если пластиковой бутылки с собой нет, а найти её не удалось?

Не волнуйтесь, вполне возможно соорудить практически такой же фильтр, используя элементы, которые находятся в природе.

  1. Вырежьте широкую полосу коры. Лучше всего сгодится кора берёзы, но используйте любую доступную, лишь бы она была гибкой и без отверстий. Лучше всего сдирать её с упавших стволов, можно и с живых деревьев – но только не у их основания. А вообще, советуем ознакомиться с правильной техникой сдирания коры.
  2. Сверните её в конусоподобную форму, оставив небольшое отверстие в вершине конуса. В него должен свободно пролезать мизинец, но не более того.
  3. Пробейте небольшие дыры в местах пересечения коры, вдоль всего конуса. Они должны быть достаточного размера, чтобы сквозь них можно было пропустить верёвку, которая и будет ваш скреплять корпус для вашего фильтра
  4. Пропуская верёвку сквозь дыры, стяните конус так, чтобы он удерживал свою форму. Начать стоит из узкого конца, и продолжать вверх, оставив на широком конце небольшой отрезок. Он нужен для того, чтобы сделать ту самую петлю, за которую фильтр можно будет держать, носить и вешать.
  5. Добавьте нужные слои, следуя пунктам 3-8 предыдущего списка.

Готово! Можно также использовать ещё один кусок коры как крышку для фильтра, чтобы в него не попала грязь – подобно отрезанному донышку из прошлого варианта.

Оригинальная статья — Life or Death! How to Make a Water Filter for Survival

Так ли необходимо очищать воду из природных источников?

Сегодня практически на каждой кухне можно встретить самый простой по конструкции фильтр для очистки воды, выполненный в виде прозрачного кувшина, внутри которого и расположена сменная емкость (картридж) с адсорбирующим составом.

Фильтр-кувшин для воды Аквафор «Ультра».

Эти приспособления стоят недорого и отлично подходят для очистки небольшого количества воды. Казалось бы – чем не выход для длительной поездки на дачу, где приходится пользоваться водой из колодца или даже открытого водоема, а стационарной системы очистки – не предусмотрено?

Сам кувшин стоит не столь дорого, и продается в комплекте с фильтрующим картриджем, который необходимо периодически, по мере загрязнения выработки установленного ресурса, заменять на новый. Но если приходится осуществлять очистку большого количества воды, то картридж придется менять часто, а стоит он, между прочим, не так уж и мало. То есть приходится брать с собой запасной, чтобы из-за этого не пришлось возвращаться в город за приобретением нового.

Бывает и так, что если не только предназначенная для питья и кухни, но и вся вода, поступающая в дом, должна проходить через фильтр. Понятно, что обычным кувшином тут уже не обойтись, так как он попросту не справится с такой объемной задачей

Особенно это важно, когда вода забирается из открытых водоемов или колодцев, так как она часто содержит мелкодисперсные частицы глины, песка, органики, продукты жизнедеятельности микроорганизмов. Такая вода непригодна для питья

Кроме того, в почве накапливаются различные отходы от сельскохозяйственных работ, откуда со временем неизбежно попадают в грунтовые воды. Поэтому неочищенная специальным образом вода может содержать содержит азотные кислоты, нитраты, хлорные примеси, сульфаты, пестициды и другие токсичные соединения. А если добавить сюда еще расплодившиеся свалки бытовых отходов, переносимые атмосферными осадками примышленные выбросы и автомобильные выхлопы, разлитые нефтепродукты…

Цены на фильтры для воды «Барьер»

Фильтр Барьер

Таким образом, употреблять необработанную воду из непроверенных на лабораторном уровне источников – чрезвычайно рисковано. А очистка с помощью простейших кувшинов-фильтров вовсе не является подходящим способом для избавления от этих опасных для человека соединений – такие приборы рассчитаны, скорее, на доочистку водопроводной воды, уже прошедшей определенный цикл подготовки.

И все же даже такой кувшин (с рабочим картриджем, безусловно) – это лучше, чем совсем ничего. А вот что делать, если, как говорится, «обстоятельства прижали», и нет никакой возможности воспользоваться заводским фильтрующим устройством? Выход – постараться сделать, хотя бы на время, фильтр своими руками.

Необходимое оборудование, без которого не обойтись

Как оказалось, вышеперечисленные элементы – не единственное, что необходимо продумать. При не очень хорошем качестве воды из скважины в систему необходимо включить большой фильтр, способный очистить её от различного ила и мути. Причём не имеет значения, есть ли в доме централизованное водоснабжение – если его использовать для бассейна, счёт в конце месяца придёт заоблачный. А значит, нужно что-то решать.

Для корпуса фильтра можно использовать стальную бочку на 200 л, однако такой элемент будет недолговечным – металл проржавеет. В нашем случае было решено взять алюминиевый бидон. Да, расточительно, жалко, но зато практически на века.

Сбоку в нём необходимо просверлить 2 отверстия, сверху и снизу. Именно там будут установлены металлические сгоны с гайками для подключения.

ФОТО: YouTube.comОтверстия делаются при помощи фрез или специальных коронок

Самостоятельное обезжелезивание воды

Существует несколько методов, позволяющих применять обезжелезивающий фильтр для очистки воды. Одним из основных методов является процесс аэрации, который выполняется с помощью компрессоров. Вода, прошедшая через очистку, наиболее безопасная, может использоваться в качестве питьевой.

Устройство обезжелезивателя

Фильтр-обезжелезиватель можно сделать своими руками. Инструкция по монтажу предполагает несколько основных этапов.

  1. Основой для аэратора выступает бак, располагается на возвышенности.
  2. Форма, размер бака могут быть разными. В качестве основного материала для изготовления используют пищевой полиэтилен.
  3. Объем бака выбирается, исходя из соотношения с количеством потребляемой жидкости. В данном варианте желательно сделать запас на половину объема.
  4. Обезжелезивающий аэратор состоит из:
    • компрессора;
    • поплавкового клапана;
    • форсунка для распыления воды;
    • специального фильтра;
    • крана.
  5. Вода, поступающая из скважины, движется к баку, проникает через устройство поплавкового клапана.
  6. Жидкость поступает в бак тонкой струей, при этом происходит активный контакт с воздухом.
  7. Процесс аэрации заключается в том, что железо из воды просто выпадает в осадок, поэтому в конструкции следует предусмотреть кран, который будет отвечать за удаление металла.
  8. Необходимо также установить отверстие для вентиляции на крышке бака, которое позволит осуществлять бесперебойную подачу кислорода в емкость с водой.

Устройство фильтра

Нет смысла приниматься за работу, не понимая, что в результате должно получиться. Давать конкретных рекомендаций по линейным параметрам бессмысленно хотя бы потому, что все скважины отличаются сечением устанавливаемых в них труб.

А вот конструктивные особенности фильтра знать нужно:

  • Элемент крепления к трубе – его часто называют «надфильтровым участком». Если для изготовления используется пластиковая труба, то необходимость в такой составной части отпадает. Почему, станет понятно чуть ниже.
  • Отстойник. Как и в любом фильтре, должно быть определенное место, где постепенно будут накапливаться твердые взвеси, не прошедшие внутрь трубы.
  • Собственно фильтр. В нашем случае – сетка.

Виды самодельных фильтров

Щелевой

Из названия понятен тип перфорации – прорези в стенках трубы. Схема их расположения – любая (симметричная, асимметричная). Главное, чтобы они были распределены равномерно по всей площади фильтра.

Разметка. С этим понятно – необходимо обозначить места для прорезей. Мел, маркер, гвоздь (чтобы нанести неглубокие царапины) – подойдет все. Нижний ряд щелей обычно располагают на расстоянии не ближе 100 мм к срезу колена. Это обусловлено тем, что в процессе эксплуатации скважины на дне будет накапливаться ил, который закроет часть конца трубы.

Прорезь щелей. «Болгаркой» лучше не пользоваться, так как работа с ней требует большого опыта. Наиболее подходящий инструмент – ножовка (по металлу) или трехгранный напильник. Получится несколько дольше, зато точность и аккуратность гарантированы. Длина прорезей выбирается по сечению трубы в рекомендуемом интервале 20 – 70 мм.

Вариант конструкции фильтра

Установка фильтрующего элемента. Раз основой служит пластиковая труба, то и сетку целесообразно ставить из того же материала. Закрепить ее будет просто – методом приклеивания, благо, составов, которые не растворяются, не размягчаются в воде, достаточно. Это избавит от необходимости заниматься постановкой дополнительных хомутов, различных скруток, пайкой или иными технологическими операциями.

Установка заглушки. Вода должна поступать в трубу только через фильтрующий элемент и щели. Соответственно, торец колена необходимо плотно закрыть. Что использовать, сообразить несложно – деревянный «чоп», например.

Дырчатый фильтр

Высверливать отверстия в стенках пластика в домашних условиях довольно сложно, поэтому как вариант для самостоятельного изготовления такая модель используется реже. Технология та же самая, разница – в отверстиях.

Есть и другие разновидности фильтров, которые можно использовать при обустройстве скважины с помощью пластиковых труб. Как таковые отдельные элементы не монтируются. Фильтрация жидкости производится через засыпку – галька, мелкий гравий (щебень). Следует лишь отметить, что качество воды при таком способе очистки будет несколько ниже. Но если она изначально не сильно загрязнена, то, как вариант, можно попробовать.
