Изготовление скважинного фильтра своими руками

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

  • нитраты;
  • бактерии и болезнетворные микроорганизмы;
  • примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

  • ткань;
  • вата;
  • бумажные салфетки;
  • марля;
  • песок;
  • трава;
  • уголь;
  • лутраксил.

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

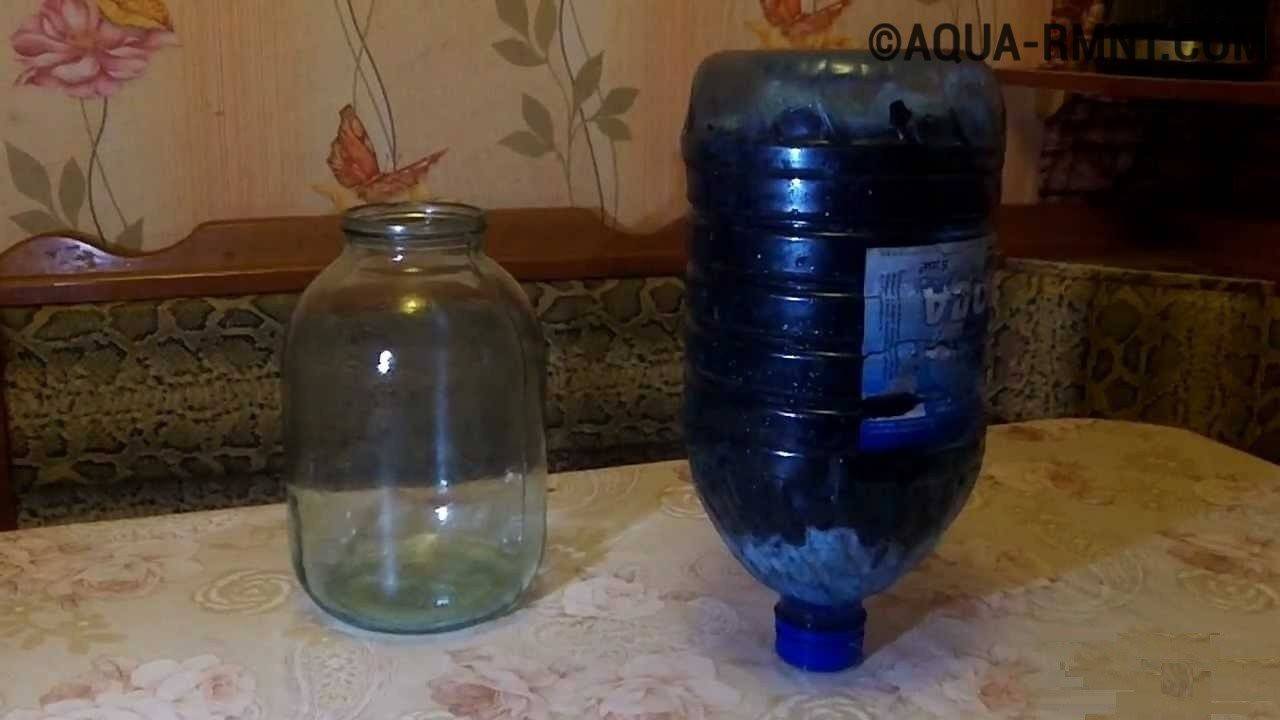

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

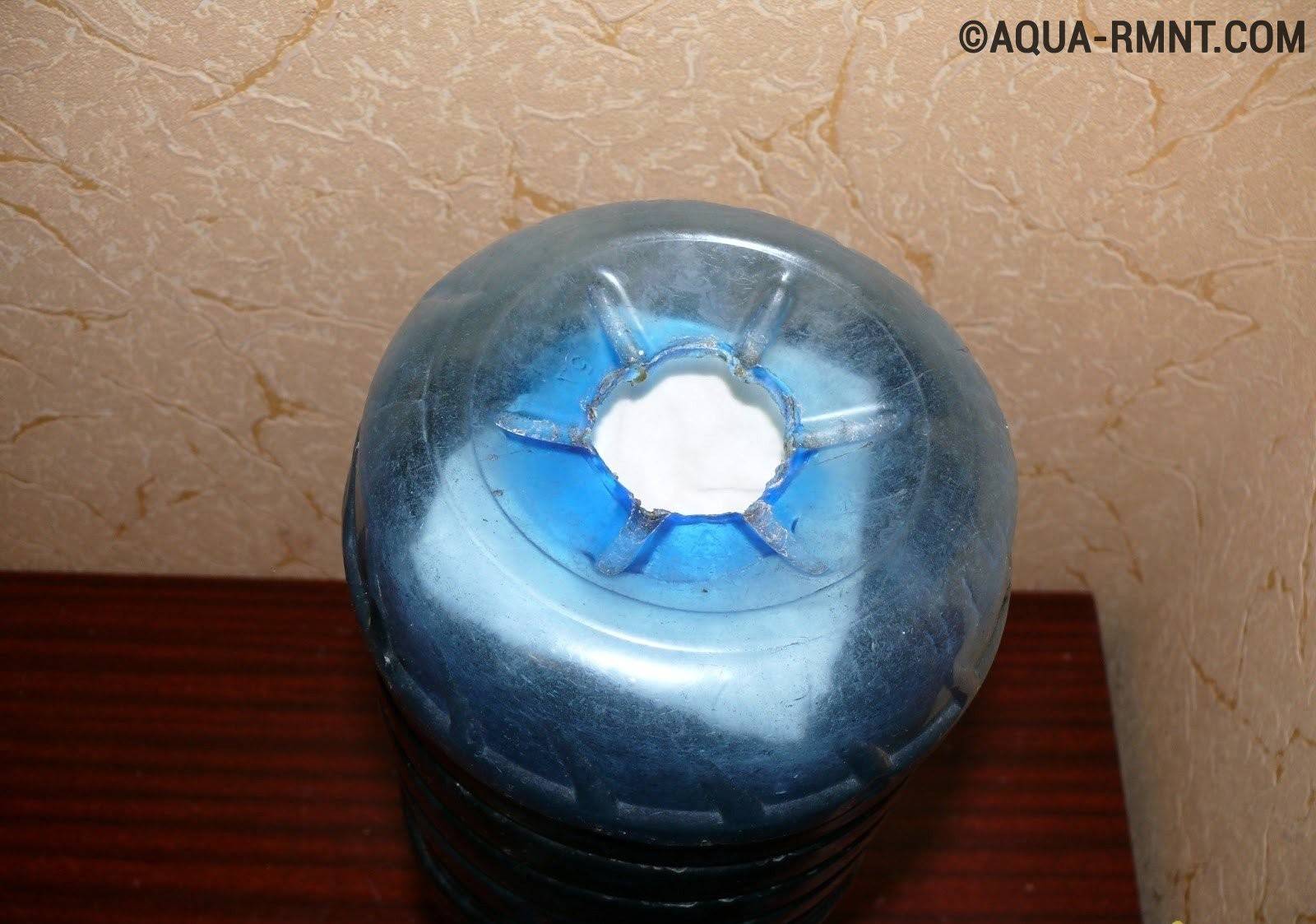

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

Трехколбовая конструкция для полноценного водопровода

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

  1. Приобрести три одинаковых колбы.
  2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
  3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
  4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
  5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
  6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Система очистки воды для загородного дома и квартиры: особенности и отличия

Для загородного дома важно не только обеспечить наличие бесперебойной подачи воды из скважины, колодца или иного источника, но и гарантировать ей необходимую очистку. Устоявшееся мнение о том, что вода из скважины, особенно артезианской, пригодна для использования в качестве питьевой, не соответствует истине, так как даже при относительно биологической чистоте ее химический состав не всегда позволяет ее использование без предварительной водоподготовки

Устоявшееся мнение о том, что вода из скважины, особенно артезианской, пригодна для использования в качестве питьевой, не соответствует истине, так как даже при относительно биологической чистоте ее химический состав не всегда позволяет ее использование без предварительной водоподготовки.

Например, очистка воды от железа из скважины является практически штатной ситуацией, так как содержание этого металла в воде, поднятой из самых глубоких источников, достаточно велико.

Как правило, система водоочистки в загородных домах (за исключением дач с временным проживанием в летний период) отличается многоступенчатостью и состоит из нескольких видов установок, выбор которых определяется данными анализа исходного состояния воды, а также объемом потребления в доме.

Еще одной особенностью водоочистки в загородном доме является ее стационарность: как правило, для этого используются подсобные помещения, в которых, кроме того, обеспечивается поддержание температуры воздуха выше 0 °C, что гарантирует бесперебойную работу системы круглый год.

Примерная схема очистительной установки в загородном доме может выглядеть следующим образом:

  • на входе в систему водоснабжения дома устанавливаются фильтры грубой очистки, которые позволяют избавиться от различных механических примесей, чаще всего глины и песка;
  • следующая ступень – аэрационная установка, с помощью которой можно избавиться от сероводорода, а также некоторых органических соединений. Кроме того, на этом этапе происходит активный процесс окисления железа;
  • на следующем этапе происходит процесс обезжелезивания воды из колодца или скважины, а также процесс устранения примесей других металлов и химических соединений;
  • далее можно использовать умягчители, основная функция которых – снизить содержание ионов кальция и марганца в воде;
  • последний этап – использование дополнительных фильтрующих элементов, в которых для очистки воды может применяться угольный фильтр или технология обеззараживания ультрафиолетом. Кроме того, на этом этапе нередко проводится и озонирование воды.

Как правило, система водоочистки в загородном доме, несмотря на сложность и громоздкость конструкции, работает в автономном режиме, и ее обслуживание сводится к своевременной замене соответствующих картриджей, реагентов или специальных засыпок и других фильтрующих элементов.

Особенности системы очистки воды в городской квартире

Снабжение в городских квартирах, как правило, относится к централизованному типу, а, следовательно, текущая из крана вода уже прошла необходимую подготовку и очистку, но, как показывает практика, ее качество не всегда отвечает требованиям потребителей, кроме того, она элементарно может не соответствовать даже санитарным нормам. Поэтому использование фильтров становится нормой.

При выборе очистительной установки для квартиры также важно принимать во внимание химический состав воды – в зависимости от этого подбираются фильтры, количество которых может быть различным. Наиболее часто используются изделия магистрального типа, которых вполне может быть достаточно для технической воды, используемой для стирки, купания и т. д

д.

Питьевая вода, для того чтобы она соответствовала своему названию, должна очищаться более тщательно, тем более что для этого промышленность предлагает большое количество фильтрующих устройств, одним из важных отличий которых является компактность.

Поэтому найти место для их монтажа не является проблемой даже в небольшой кухне как месте, наиболее часто используемом для их установки.

Какие бывают фильтры

Чаще всего для скважин на воду устанавливают механические фильтры. Такие приспособления очищают воду механическим путем.

Фильтры условно можно разделить на такие подгруппы:

  1. Сетчатые.
  2. Перфорированные.
  3. Проволочные.

Рассмотрим основные отличия устройств фильтров для скважин.

Фильтр сетчатый

Если бурение скважины выполнялось в неустойчивых мягких породах, в которых преобладают песчано-глинистые отложения, необходимо установить сетчатый фильтр. Размер его ячейки колеблется от 0.12 до 3 миллиметров.

Основные преимущества сетчатого фильтра:

  • длительный срок эксплуатации;
  • легко монтировать непосредственно на месте во время бурения скважины;
  • просто снять для профилактического облуживания или замены на новый фильтр;
  • небольшие по размеру;
  • имеет простую конструкцию.

Из недостатков отмечают:

  • невозможно полностью очистить воду от мелких примесей ;
  • имеет высокую стоимость;
  • оказывает негативное влияние на производительность скважины;
  • если в воде содержится большой процент соединений железа и карбонатов, то ячейки фильтра быстро забиваются.

Фильтр перфорированный

Устройство такого фильтра простое: он состоит из трубы, в которой имеются круглые или щелевидные отверстия. Щелевые фильтры для скважины имеют прочную перфорированную часть, а также дополнительные пояса, усиливающие жесткость. Они помогают устройству выдержать значительную механическую нагрузку.

Если стоит вопрос, какой фильтр поставить на скважину, то специалисты рекомендуют устанавливать перфорированные фильтры в скважинах, имеющих небольшой напор. Из-за того, что со временем отверстия постепенно заиливаются, производительность такого фильтра снижается.

Очистительные устройства применяют в случае, если вода залегает в галечных или известняковых отложениях. А, вот очень мелкую фракцию, например, песок — перфорированные фильтры не смогут задерживать.

Имеют такие фильтры и разную стоимость. Она колеблется в зависимости от материала, из которого они изготовлены. Например, если фильтр сделан из пластика, то он будет гораздо дешевле, чем аналогичный экземпляр, сделанный из нержавеющей стали. Для самодельных фильтров для скважин необходимо учитывать материал скважины. Если это пластик, то и фильтр нужно делать из такого же материала.

Фильтр проволочный

Это наиболее прочные и долговечные фильтры. Они изготавливаются исключительно в заводских условиях. Срок службы проволочного фильтра для скважины составляет более десяти лет.

Состоят из труб, имеющих щелевидную или круглую перфорацию, на которой дополнительно приварены параллельные проволочные стержни.

Фильтры гравийные

Гравийные фильтры бывают таких типов:

  • устройства, которые собирают на поверхности гравийный контур, чтобы потом спустить его в скважину. Толщина слоя не должна превышать 30 миллиметров. Фильтры могут быть блочные и кожуховые. Первые выпускают в двух вариантах: пустотелые и монолитные;
  • засыпной фильтр устроен следующим образом: гравий попадает через отверстия межтрубного пространства. Используется для скважин диаметром более 100 миллиметров (в месте для фильтрующей части).

Применяемый материал для обсыпки – гравий однородный, имеющий обкатанные частицы и массовую долю кварца (не менее 95 процентов). Если в гравийной смеси будут присутствовать неоднородные частицы, то проницательная способность фильтра может значительно снизиться. Это скажется и на производительности скважины. Поэтому специалисты не рекомендуют выполнять ее засыпку дроблеными породами.

На фото представлена схема устройства фильтра для скважины, который очищает воду от железа:

Фильтр для абиссинской скважины:

Фильтр грубой очистки для скважин:

Каким требованиям должен соответствовать фильтр для скважины

Материал устройства не должен придавать привкус воде. Бурильщики могут предложить включенное в стоимость работ устройство с некоторыми элементами (например, каркасом, наружным креплением) из оцинкованной стали. Он прослужит не более 7 лет и постепенно начнет отдавать в водяной столб опасный для здоровья оксид цинка.

При желании изготовить устройство, комбинируя разные материалы, надо учесть, что сталь и пластик имеют разные свойства, поэтому в месте соединения фильтровой поверхности из нержавейки с полиэтиленовой трубой-основой со временем может образоваться зазор. Потеря герметичности соединения может привести к непригодности скважины.

Виды фильтров для скважины.

Фильтры всех конструкций должны соответствовать таким требованиям:

  • экологическая безопасность;
  • устойчивость к коррозии;
  • хорошая пропускная способность;
  • доступная цена.

Конструкция должна обеспечить максимальный приток воды в скважину

При самодельном изготовлении необходимо обратить внимание на уровень сложности реализации проекта и рассчитать его себестоимость

Чтобы работа фильтра была эффективной, надо верно подобрать его размеры, правильно сделать и установить.

Преимущества и недостатки

Данный тип фильтров для очистки считается наиболее популярным. Ниже приведены плюсы и минусы такого устройства, которые стоит учитывать при подборе фильтра для конкретного участка водоснабжения.

Преимущества:

  • Способен улавливать как крупные частицы грунта (прим. 10 мм), так и мелкие (например, песок до 2 мм);
  • Щелевой фильтр имеет относительно невысокую цену, в сравнение с аналогами;
  • Отличная пропускная способность фильтра благодаря забору воды через щели;
  • Может быть установлен в скважинах любой глубины;
  • Достаточно легко собирается самостоятельно непосредственно на месте бурения скважины;
  • Позволяет пользоваться водой из-под рыхлых пластов почвы;
  • Простая конструкция для очистки и ремонта.

Недостатки:

  • Имеет недостаточно прочную конструкцию (иногда в перфорированной зоне специально оставляют участки без щелей, которые служат «поясами жесткости»);
  • Отверстия могут заклинивать из-за тонкозернистого пластового песка;
  • Агрессивная среда может стать причиной разрушения металлической сетки;
  • Снижение эксплуатационного дебита скважины и падение ее производительности.

Изготовление фильтрационной скважинной системы своими руками

Сделать скважинный щелевой фильтр самостоятельно не составляет труда. Для начала нужно определиться с материалом для трубы — основы фильтра. Это может быть нержавеющая сталь или полипропилен.

Сегодня преимущество отдается полипропилену, так как служит дольше нержавейки, не меняя физический и химический состав воды.


Необходимые материалы для сборки фильтра:

  • Мел или карандаш для разметки;
  • Труба из пластика или нержавеющей стали (диаметр должен быть меньше диаметра скважины, длина — не более 5 м);
  • Инструмент для прорезания щелей (ножовка или болгарка);
  • Сетка (латунь или нержавейка).

Пошаговая инструкция по изготовлению своими руками:

  1. Для начала нужно мелом (карандашом) отметить на трубе места, где будут расположены щели. Их можно расположить друг над другом или в шахматном порядке.
  2. Прорезание щелей. Ширина будет напрямую зависеть от режущего инструмента. Длина щелей — примерно 2,5 — 7,5 см. Прорезанные участки необходимо прочистить.
  3. Этап закрепления защитной сетки. Первое, что нужно сделать — обмотать трубу нержавеющей стальной проволокой шириной 3 мм. Витки следует накладывать по спирали через 20 см друг от друга, а через каждые 50 см — точечно припаивать их. Затем намотать сетку и закрепить ее проволокой.
  4. Все витки стянуть пассатижами и припаять.

Внимание. Для того, чтобы фильтр был прочным, следует оставить на нем участки без прорезей

Специалисты по установке таких систем говорят, что сеть из латуни практичнее и прочнее. А врачи склоняются в пользу пищевой нержавеющей стали, ведь она делает воду безопасной для здоровья.

Наглядно увидеть процесс изготовления щелевого фильтра можно на видео.

Устройство и назначение скважинного фильтра

Все фильтры для скважины имеют схожее строение. Они работают в одно и многоуровневых системах очистки воды. Отвечают за механическую очистку, не давая частицам почвы, песчинкам и другим относительно крупным загрязнениям попадать внутрь обсады.

Фильтры состоят из трех основных элементов, расположенных сверху вниз:

  • Надфильтровый участок. Деталь, выполняющая роль своеобразного фитинга при закреплении устройства на обсадную трубу.
  • Фильтрующий элемент. Перегородка с отверстиями, препятствующая частицам загрязнений проникать внутрь фильтра.
  • Отстойник. Емкость для сбора крупных частичек, сумевших проникнуть внутрь обсадной трубы.

Для улучшения очистки может использоваться многоуровневая система, предполагающая наличие дополнительных проточных фильтров, которые устанавливаются уже перед краном.

Фильтр для скважины препятствует попаданию крупных минеральных частичек внутрь колонны. Благодаря этому на поверхность подается чистая вода, а скважинное оборудование защищено от перегрузок

Используемые для первичной очистки устройства делят на две группы:

  • С предварительной фильтрацией. Между внешней стенкой скважины и поверхностью обсадной трубы укладывается слой мраморной крошки или гравия, который «собирает» загрязнения и предотвращает быстрое заиливание фильтра.
  • Без предварительной фильтрации.

Фильтрующий элемент варианта без предварительной фильтрации контактирует непосредственно с водоносным слоем.

Фильтрующая часть скважинного фильтра “охватывает” только водоносный горизонт, плюс по полметра выше него и ниже. По всей оставшейся высоте обсадки трубы не проницаемы, соединения звеньев герметичны

Основное предназначение скважинного фильтра заключается в очищении воды от ненужных примесей. Однако устройство убирает только крупные загрязнения, доочистка после него обязательна. Только так можно снизить минерализацию и уровень жесткости, уменьшить концентрацию фтора, марганца и железа.

Выбор типа системы дополнительной фильтрации зависит от химического состава воды поступающей из скважины. Помимо основной задачи фильтр для скважины выполняет второстепенные функции.

С аргументами в пользу применения скважинных фильтров ознакомит подборка фото:

Он обеспечивает длительный срок службы скважины и погруженного в нее оборудования, поскольку защищает их от примесей, которые могут очень быстро заполнить ствол. В этом случае скважина заилится, станет неработоспособной и потребуется чистка.

Важно понимать, что насосное оборудование не предназначено для длительной работы с повышенной нагрузкой, что неизбежно при подъеме воды с растворенными в ней твердыми частицами загрязнений. В таких условиях насос испытывает перегрузки и очень быстро выходит из строя

Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы

В таких условиях насос испытывает перегрузки и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы.

Как определиться с типом грубого фильтра


Фильтр для скважины с гравийным дном Выбирают донные очистные сооружения по типу примесей горизонта и их фракций. Рекомендации:

  • Для артезианских источников в скальных горизонтах — стержневой или трубчатый фильтр щелевой или с круглой перфорацией. Он препятствует попаданию в шахту частичек щебня и гравия фракцией 20-100 мм.
  • Скважины с гравиевым дном или основанием из гравелистого песка — перфорированный фильтр с проволочной стальной нержавеющей обмоткой. Останавливает проникновение частичек размером 1-10 мм.
  • Песчаное дно с размером фракции примесей 1-2 мм — щелевой или перфорированный фильтр с проволочной обмоткой или сеткой квадратного сечения.
  • Гравийный фильтр одно-, двухслойный останавливает попадание в шахту скважины примесей размером 0,25-0,5 мм.

Перед подбором типа очистной системы важно точно установить тип водоносного горизонта и преобладающие в нем породы

Как сделать фильтр для воды

Самый простой вариант очистки воды — это прохождение ее через слой древесного угля. Большинство примесей остается в фильтре, а воду можно пить. Многие фильтры-кувшины работают по принципу очищения углем. Впрочем, от химических элементов уголь избавить воду не сможет.

Еще одно неудобство — это необходимость регулярно менять слой угля, через который проходит вода. Смена фильтра необходима каждые три дня, как раз достаточно для того, чтобы решить проблему с фильтрацией воды в доме.

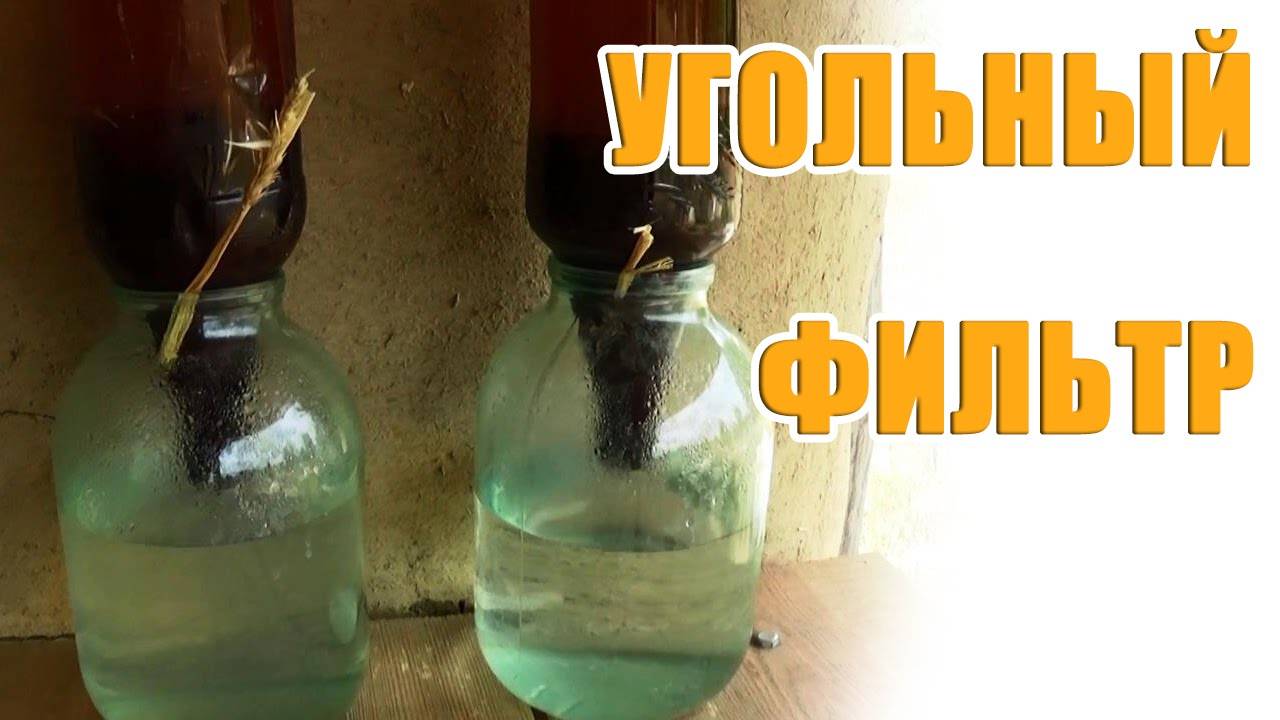

Как сделать угольный фильтр?

  • Необходимо сжечь достаточное количество березовых дров в металлической емкости, например, баке.
  • Образовавшиеся после горения угли, после того, как они остынут, помещаются в воронку.
  • Воронку помещают в емкость для сбора фильтрованной воды, в саму воронку сверху льется вода.

Помните о том, что таким фильтром нельзя пользоваться на постоянной основе, угольный слой быстро засоряется и требует смены.

Усовершенствовать угольный фильтр и сделать его эффективнее вы можете, сделав многослойный фильтр. К угольному слою в этом случае добавляется слой песка. Вам также потребуется кусок марли или неплотной ткани.

  • Нужно изготовить уголь, как в первом случае.
  • В горлышко воронки в несколько слоев укладывается ткань или марля.
  • На ткань насыпается достаточный слой древесного угля, на уголь — слой речного песка.
  • На песок лучше насыпать слой гравия, который, в свою очередь, покрывается слоем марли.

Дальнейшее действие фильтра то же, что и в первом случае. Правда, здесь очищение будет гораздо эффективнее. Единственный минус — это длительность изготовления такого фильтра. Сами фильтрующие агенты также нуждаются в частой смене.

Третий вариант угольного фильтра был наиболее распространен у советских туристов и даже солдат во время войны. Сегодня таблетка активированного угля есть в любом наборе для пешего солдата, она позволяет очистить воду для питья в походных условиях.

Как вы уже догадались, сделать такой фильтр вы можете из активированного угля. Итак, делаем фильтр для воды своими руками.

  • В воронку или перевернутую пластиковую бутылку без донышка и с отверстием в крышке помещается слой марли или ткани.
  • На него насыпаются таблетки активированного угля.
  • На уголь наливается вода, которая, проходя через слой агентов, очищается.

Одна стандартная таблетка активированного угля способна очистить литр воды, учитывайте это при расчетах. В любом случае, таблеток в фильтре должно быть несколько, чтобы очищение было наиболее эффективно.

Проволочный фильтр: описание, изготовление

Защитные приспособления такой разновидности собираются из труб из оцинкованной стали. Их преимуществом, в сравнении с дырчатыми и щелевыми, является очень долгий срок службы. Однако изготовление такого фильтра — процедура достаточно трудоемкая и длительная по времени.

Элементами конструкции проволочных защитных скважинных устройств являются:

  • перфорированная труба из нержавеющей стали;
  • металлический каркас;
  • проволочная намотка.

Для изготовления каркаса под проволоку в таком фильтре используются пруты из нержавеющей стали диаметром 5 мм. При сборке защитного устройства их просто наваривают на трубу вдоль.

Проволока в таких фильтрах наматывается на каркас с очень небольшим шагом. Именно этот слой в дальнейшем и будет выполнять функцию фильтрующего. Для того чтобы защитное приспособление в последующем прослужило дольше, его рекомендуется изготавливать с использованием проволоки из нержавейки толщиной 2.5 мм.

Иногда вместо проволоки для сборки фильтров этой разновидности применяются и специальные покупные насадки. Их использование позволяет сделать процесс изготовления защитного устройства несколько менее трудоемким.

Объясняется долговечность фильтров такой разновидности тем, что проволока в любом случае может прослужить гораздо дольше комариной сетки. Но конечно же, изготовление защитного устройства этого типа обойдется владельцу скважины несколько дороже дырчатого или щелевого.

Виды самодельных фильтров

Щелевой

Из названия понятен тип перфорации – прорези в стенках трубы. Схема их расположения – любая (симметричная, асимметричная). Главное, чтобы они были распределены равномерно по всей площади фильтра.

Разметка. С этим понятно – необходимо обозначить места для прорезей. Мел, маркер, гвоздь (чтобы нанести неглубокие царапины) – подойдет все. Нижний ряд щелей обычно располагают на расстоянии не ближе 100 мм к срезу колена. Это обусловлено тем, что в процессе эксплуатации скважины на дне будет накапливаться ил, который закроет часть конца трубы.

Прорезь щелей. «Болгаркой» лучше не пользоваться, так как работа с ней требует большого опыта. Наиболее подходящий инструмент – ножовка (по металлу) или трехгранный напильник. Получится несколько дольше, зато точность и аккуратность гарантированы. Длина прорезей выбирается по сечению трубы в рекомендуемом интервале 20 – 70 мм.


Вариант конструкции фильтра

Установка фильтрующего элемента. Раз основой служит пластиковая труба, то и сетку целесообразно ставить из того же материала. Закрепить ее будет просто – методом приклеивания, благо, составов, которые не растворяются, не размягчаются в воде, достаточно. Это избавит от необходимости заниматься постановкой дополнительных хомутов, различных скруток, пайкой или иными технологическими операциями.

Установка заглушки. Вода должна поступать в трубу только через фильтрующий элемент и щели. Соответственно, торец колена необходимо плотно закрыть. Что использовать, сообразить несложно – деревянный «чоп», например.

Дырчатый фильтр

Высверливать отверстия в стенках пластика в домашних условиях довольно сложно, поэтому как вариант для самостоятельного изготовления такая модель используется реже. Технология та же самая, разница – в отверстиях.

Есть и другие разновидности фильтров, которые можно использовать при обустройстве скважины с помощью пластиковых труб. Как таковые отдельные элементы не монтируются. Фильтрация жидкости производится через засыпку – галька, мелкий гравий (щебень). Следует лишь отметить, что качество воды при таком способе очистки будет несколько ниже. Но если она изначально не сильно загрязнена, то, как вариант, можно попробовать.

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

Какие ошибки допускаются

Создание фильтра для скважины своими руками – это очень сложный и длительный процесс. Не исключено, что многие люди с недостаточным количеством опыта могут допустить ту или иную ошибку. Каждая из них может стать решающим фактором в надежности и эффективности целой конструкции.


Скважина своими руками

Среди самых распространенных ошибок можно выделить две основные.

  1. Неверные расчетные данные. Довольно часто допускается такая ошибка, как неверно измерен диаметр трубы. На этом этапе нужно быть очень внимательным, поскольку даже самое незначительное отклонение может понести за собой самые серьезные последствия. Труба просто не будет входить в скважинное отверстие.
  2. Вырезанные отверстия в трубе слишком малы. Это неправильно, поскольку такие маленькие отверстия очень быстро забиваются.

На самом деле ошибок существует слишком много, но если описывать их всех, то не хватит никакого листа.

Изготовление фильтров для скважины своими руками

Размер отверстий зависит от характеристик грунта.

Самое распространенное устройство очистки, применяемое дачниками и хозяевами частных домов, — это дырчатая с перфорацией система. По конструкции он представляет собой трубу с проделанной перфорацией (отверстиями). Устройство очень простое, но достаточно эффективное. Для изготовления в качестве расходных материалов вам потребуется металлическая или пластиковая труба длиной примерно 4,5-5 м.

При использовании металлических труб можно применить геологический или нефтяной сортамент. Используя сверла, проделывают перфорацию отрезка трубы.

Изготовление дырчатого фильтра своими руками проводят по следующей технологии. Измеряют длину отстойника, которая должна составлять от 1 до 1,5 м. Длина будет зависеть от глубины скважины. На поверхность трубы наносят разметку, учитывая, что перфорированный участок составляет не менее 25% длины всей трубы, определяют необходимую длину. Длина трубы также зависит от глубины скважины и может составлять 5 м. Отступив от края трубы, проводят сверление отверстий. Шаг отверстий составляет 1-2 см, принимаемое расположение — в шахматном порядке. Рекомендуется просверливать отверстия не под прямым углом, а под углом 30-60 градусов с направлением снизу вверх. По окончании работ перфорированная поверхность трубы зачищается от острых выступов. Внутренняя часть трубы чистится от стружки и закрывается деревянной пробкой. Перфорированная зона обкручивается сеткой мелкого плетения из латуни, а лучше из нержавейки. Сетка закрепляется на заклепки. Использование сетки позволяет избежать быстрого засорения отверстий фильтра.

Виды сеток для фильтра: а — Галунное плетение; б — Квадратное.

Большая пропускная способность обеспечивается щелевой конструкцией фильтров. Площадь щели фильтра превосходит по величине площадь отверстия примерно в 100 раз. На поверхности фильтра нет так называемых глухих зон.

Для изготовления своими руками щелевого фильтра вместо дрели потребуется инструмент для фрезерования. В зависимости от способа изготовления отверстий, может потребоваться газовый резак. Ширина щелей находится в пределах 2,5-5 мм, а длина — 20-75 мм, расположение отверстий в поясном и шахматном порядке. Поверх отверстий накладывается металлическая сетка.

Плетение сетки выбирается галунное, материал — латунь. Выбор размера отверстий сетки проводится опытным путем, просеивая песок. Наиболее подходящий размер сетки — тот, в котором при просеивании пропускается половина песка. Для особо мелкого песка подходящим вариантом будет та сетка, которая пропускает 70%, для крупного песка — 25%.

Размер частичек песка определяет его состав:

  • крупный песок — частички 0,5-1 мм;
  • средний песок — частички 0,25-0,5 мм;
  • мелкий песок — частички 0,1-0,25 мм.

Перед наложением сетки на перфорированную поверхность наматывается стальная нержавеющая проволока с шагом 10-25 мм. Диаметр проволоки должен составлять 3 мм. Прочность конструкции обеспечивается точечной спайкой участков проволоки по длине намотки, примерно каждые 0,5 м. После намотки проволоки наносят сетку и стягивают ее проволокой. Шаг проволоки при стягивании составляет 50-100 мм. Сетка для фиксации может спаиваться или скручиваться стальной проволокой.

Проволочное устройство очистки для скважины отличается сложностью своей конструкции. Для изготовления такого фильтра своими руками требуется использовать проволоку специальной формы сечения. Пропускная способность системы во многом зависит от шага намотки проволоки и формы ее сечения.

Технология намотки заключается в следующем. Подготавливается щелевая конструкция системы очистки. Размер отверстий зависит от размера природных частиц. Прежде чем приступить к намотке проволоки, к каркасу накладываются 10-12 прутьев с диаметром не менее 5 мм.

Самое простое устройство фильтра имеет гравийное сооружение. Сооружают такую систему в грунтах с глинизированным и мелким песками. Процесс сооружения фильтра начинают с подготовки скважины, диаметр скважины должен быть с запасом на обсыпку гравием. Гравий выбирается одноразмерной фракции и засыпается с устья в скважину. Толщина обсыпки должна быть не менее 50 мм. Размер частиц гравия выбирается относительно размера частиц породы. Частицы гравия должны быть в 5-10 раз меньше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
