Принцип действия, материалы и классы воздушных, угольных и других видов приточных и вытяжных фильтров

Установка вытяжной вентиляции

Вытяжная вентиляция применяется для удаления из помещения нагретого или загрязненного отработанного воздуха. Она может устанавливаться на индивидуальном рабочем месте или во всем помещении. В первом случае это будет местная вытяжная вентиляция, а во втором – общеобменная.

Одной системы достаточно, чтобы обеспечить притоком свежего воздуха сразу несколько комнат. Преимущества монтажа приточной вентиляции заключаются в следующем: она автоматически регулирует поток удаляемого воздуха и не зависит от климатических условий. К недостаткам следует отнести следующие моменты: она требует периодического обслуживания, в отличие от естественной системы ее установка дороже.

Особенно актуален монтаж вентиляции в местах с большим скоплением людей. Она отлично справляется с удалением из помещения лишней влаги и подходит для установки в бассейнах и иных подобных местах. Эти системы проще и дешевле приточных, эффективно справляются со своими обязанностями. В условиях сильного загрязнения воздуха они оснащаются специальными фильтрами.

Электрические пылеуловители и фильтры

Электрические пылеуловители и фильтры очищают воздух от взвешенных в нем частиц (пыль, туман и дым) путем ионизации их при прохождении через электрическое поле. Фильтры такого типа также называются фотокаталитическими. В блоке фотокаталитической очистки проходит процесс фотокатализа и все газофазные загрязнители воздуха (неприятные запахи, токсичные газы, аллергены и т.д) адсорбируются на поверхности фотокатализатора и под действием ультрафиолетового излучения разлагаются до безвредных составляющих (до углекислого газа и воды). В процессе работы загрязнители не накапливаются на фильтре, а полностью разлагаются. Фильтры данного типа для общественных и жилых зданий используются при особых требованиях по локализации различных запахов, табачного дыма и
других летучих веществ.

Электрические пылеуловители и фильтры для фотокаталитической очистки

Применение в системах вентиляции фильтров подобного типа позволяет понизить содержание дыма внутри помещений.

Высокая безопасность, так как ртуть — в связанном состоянии

Никто не будет спорить, что любой, даже самый незначительный риск повреждения колбы обычной бактерицидной лампы с парами ртути в системе вентиляции сразу приведет к заражению значительных объемов воздуха и площадей здания, так как система вентиляции быстро распространяет зараженных ртутью воздух

Эффективный воздухообмен — это задача системы вентиляции, поэтому безопасность используемых в системе вентиляции элементов — важное условие, поскольку, в случае разрушения колбы ртутной лампы, сама вентиляция может стать оружием массового поражения

Отсутствует жидкая ртуть

В качестве обеззараживающих элементов в этих бактерицидных секциях и модулях используются мощные ультрафиолетовые амальгамные лампы компании ЛИТ, в которых отсутствует жидкая ртуть, что обеспечивает безопасную эксплуатацию и отсутствие рисков отравления парами ртути в случае повреждения колбы лампы.

Амальгама — это твердый сплав

Амальгама в данных бактерицидных лампах — это сплав висмута, индия и ртути, т. е. сама ртуть находится в связанном состоянии.

Фото твердой амальгамы внутри амальгамной бактерицидной лампы

Безопасность и высокая мощность уф-излучения амальгамных ламп, а, следовательно, и высокая эффективность обеззараживания, которая важна при обеззараживании больших объемов воздуха с высокими скоростями обдува ламп, делает использование бактерицидных секций и модулей компании ЛИТ в системах вентиляции практически единственно возможными устройствами для выполнения обеззараживания воздуха при прочих равных условиях.

Воздух нужно хорошо фильтровать

Мы ведем это повествование не случайно. Человек должен дышать чистым воздухом без лишних примесей. Необходимость этого долго разъяснять никому не нужно. И решение этой проблемы и этой задачи состоит в следующем — система вентиляции должна подавать чистый воздух, т.е. воздух нужно хорошо фильтровать. Даже в загородном доме или коттедже.

Благодаря системе вентиляции с хорошей фильтрацией в вашем доме, коттедже, квартире, офисе или ресторане может быть создана благоприятная воздушная атмосфера, в которой вы сможете спокойно жить, работать и отдыхать, стойко перенося удары московской действительности, обремененной дымом лесных пожаров.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

  • рабочий кабинет – 60 кубов;
  • общие гостиные или залы – 40 кубов;
  • коридоры – 10 кубов;
  • санузлы и душевые – 70 кубов;
  • курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Гравитационные пылеуловители

Гравитационные пылеуловители действуют по принципу использования гравитационных сил или сил тяжести, обуславливающих оседание из воздуха пылевых частиц. На этом принципе основано устройство пылеусадочных камер. В этих камерах происходит значительное уменьшение скорости воздуха, и под действием гравитационных сил частицы пыли оседают. Маленькая скорость потока воздуха способствует
предотвращению уноса осевшей пыли. Такого класса оборудование применяется в основном на производствах, как первая ступень очистки.

Схемы пылеусадочных камер: а) простейшего типа, б) полочная, в) с подвешенными стержнями, г) конструкции В. В. Батурина

Особенности и тонкости использования вентиляционных фильтров

Для приточных вентиляционных установок созданы специализированные системы очистки, сквозь которые проходит уличный воздух перед подачей в жилое пространство. В городах атмосфера переполнена пылью, растительной пыльцой, выхлопными газами. Потому воздушные фильтры для вентиляции являются неотъемлемой составляющей комфортной жизни.


Угольные фильтры для вентиляции

Угольные фильтры для вентиляции приточного типа здесь не эффективны. На предприятиях чистых воздух получают за счёт применения комплексных решений с разнообразными наполнителями, использования нескольких изделий разных классов очистки.

Наличие фильтров вентиляции для промышленных предприятий является вопросом экологической безопасности для городов, где эти производственные мощности располагаются. Большинство технологических процессов проходит с параллельным образованием зловоний, вредных токсинов, пыли с металлическими и древесными фракциями. Чтобы всё это не попало в лёгкие городских жителей оборудуют фильтровальные системы, установки у очагов загрязнений.

Разновидности конструкций и типы фильтров

Для вентиляционных установок приточно-вытяжного типа используют несколько типов очистных решений.

  1. Рулонные фильтры. Изделия из полиэстера. Поставляются в рулонах, толщина которых пропорциональна классу очистки воздуха.
  2. Канальный фильтр. Главная особенность этих решений заключается в возможности установки в уже работающую систему воздухообмена. Угольные фильтры для вентиляции помимо устранения неприятных зловоний и пыли, способны заглушать громкие звуки.

    Чаще всего монтируют после вентилятора, что позволяет использовать их в качестве глушителя акустических волн, шумов.

  3. Ячейковые изделия. Представлены в продаже 2 категориями продукции:

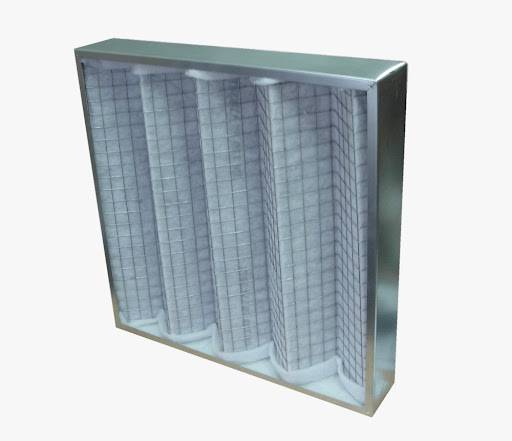

  4. Кассетные фильтры для вентиляционных систем. Получили широкое распространение ввиду простоты установки (монтировать можно в любой воздуховод с прямоугольным сечением). Встречаются как в жилых домах и общественных сооружения, так и в производственных ценах. Кассетный фильтр для вентиляции предназначен главным образом для грубой очистки воздушного потока.
  5. Мешочные фильтровальные элементы. Используются для начальной очистки кислорода. Эффективно улавливают крупные частички и пыль. Недавно в продаже появились карманные фильтры для вентиляции из полиэтиленовых и полипропиленовых волокон. Они могут применяться в качестве самостоятельного очищающего решения, т.к. соответствуют классам EU5- EU. Характеризуется пыле ёмкостью на уровне 100-300 г/кв. см.
  6. Самоочищающиеся. Получили широкое распространение в производственных цехах, металлургической и обрабатывающей промышленности с высокой интенсивностью работы. Используются для вентиляционных каналов, где невозможно оперативно заменить фильтрующий материал.
  7. Электростатические. Предназначены для очистки воздушных масс от твёрдых частичек, масел и краски. Работают на основе электростатического эффекта (притягивают пылинки и крупицы). Эффективность очистки зависит от степени загрязненности самого фильтра, поэтому ему требуется регулярная профилактика.
  8. Панельные. Оборудование применяется для приточных и вытяжных каналов, в том числе и рециркуляционного типа.

    Фильтрующие материалы – сетка на металлическом основании, дополненная тканью соответствующего класса.

  9. Высокотемпературные решения. Речь идёт о специальной категории продукции, устанавливаемой в промышленных сушилках, банях и саунах – помещениях, где главенствует высокая температура. Эффективность материалов сохраняется даже при +300 °С.
  10. Жироулавливающие кассетные фильтры. Зачастую это улавливающая мелкие частички копоти и жира ткань, закрепленная на оцинкованной рамке. Широкое распространение приобрели в заведения общепита, столовых, а также ресторанных комплексах, где над варочными поверхностями установлены вытяжные зонты. Для фильтров используется 5-8-слойная сетка с размером ячеек 0,35 х 0,6 см. Периодически жироулавливатель замачивают с моющим средством в горячей воде, чтобы избавиться от слоя остаточных продуктов.
  11. Бактерицидные фильтры. Узкоспециализированное оборудование комплектуется изделиями (Н11) первого класса (см. классификация для фильтров по классам очистки). Бактерицидный улавливатель эффективно задерживает небезопасные для человеческого организма грибковые споры, плесень, бактерии и микробы. Обработка материала специальной пропитки позволяет уничтожать эти вирусы за несколько минут. Уровень эффективности этого типа фильтров вентиляции приближается к 95%. Их монтируют на чистых производственных линиях, в больницах и лабораториях.

Характеристики перечисленных выше решений зависят от используемых материалов и тканей.

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Виды приточно-вытяжных систем

Наиболее эффективными из вентиляционных систем, являются приточно-вытяжные, включающие в схему рекуператоры. Эти устройства представляют собой теплообменники, использующие энергию отводимого воздуха. При этом входной поток и отвод не вступают в непосредственный контакт. Рекуператор может быть роторным, пластинчатым или содержащим промежуточный теплоноситель. Роторный отличается высокой эффективностью, однако считается наиболее дорогим. Его использование неэкономично, когда наружная температура воздуха в холодный период не опускается ниже 15 градусов мороза. В то же время, приточно-вытяжные установки с роторными рекуператорами, применяемые в северных широтах, обеспечивают экономию энергозатрат на обогрев помещений вдвое. Пластинчатый вариант устройства более доступен и относится к бюджетному сегменту.

Установка с рекуператором

В холодное время года, входящий воздушный поток нагревается в помещении и при выходе отдает тепло вновь поступающему потоку. Отсутствие смешивания гарантирует постоянный приток свежего, чистого воздуха и удаление отработанного. Летом, в жару, устройство работает в обратном порядке. Теплый поток, попадая в помещение, охлаждается, и при выходе, отбирает тепло у вновь поступающего.

Общеобменная вентиляция циркуляционного типа представляет более дешевый тип. Воздух, поступающий снаружи получает тепло, непосредственно контактируя с отработанным.

При этом чистота воздуха в помещении уже не может быть такой, как в вышеописанном варианте. Циркуляционные системы не могут устанавливаться в зданиях, где в атмосфере возможно наличие угарных и горючих газов, токсичных веществ и прочих, опасных для жизни и здоровья компонентов.

Еще одним недостатком принудительной, циркуляционной вентиляции, является ее не эффективность с падением наружной температуры ниже нуля.

Самыми дорогими вариантами приточно-вытяжных установок с принудительной вентиляцией являются системы, оборудованные кондиционерами. Устройства позволяют регулировать температурный режим в помещении в широких пределах и обеспечивают комфортные условия круглый год. Система оснащена тепловым насосом и фильтрационным контуром, необходимым для очистки воздуха.

Каждая из принудительных вентиляций обеспечена системой управления. Наиболее дорогие варианты снабжаются датчиками и «умной» электроникой, способной регулировать режимы самостоятельно, согласно заранее заданной программе.

Для вентиляции зданий, особенно многоэтажных может использоваться не только механическая циркуляция воздуха. Перепад давлений внутри и с наружи помещения способен создать необходимый для проветривания поток. Устройство приточно-вытяжной вентиляции с естественной циркуляцией основывается именно на этом принципе. При этом учитываются следующие нюансы:

  1. Для размещения воздухозаборника обычно выбирается сторона здания, которая чаще всего обдувается ветрами.
  2. Отвод делается с противоположной стороны
  3. Сам воздухозаборник оснащается дефлектором, усиливающим входящий поток.

Такая система отличается простотой конструкции и невысокой стоимостью. Однако простота исключает возможность экономии тепла и многих преимуществ, обеспечивающихся установками с принудительным типом вентиляции: ионизации, очистки, регулировки влажности.

Главные параметры вентиляционной системы

Основным рабочим элементом является вентилятор, но не привычный всем пропеллер, а импеллер, который представляет собой колесо с лопастями – такая конструкция позволяет уменьшить размеры оборудования.

Эффективность работы смонтированной конструкции напрямую зависит от точности и правильности предварительных расчетов. Например, одинаково плохо, если выбрана недостаточная или избыточная мощность двигателя. В первом случае двигатель будет работать на износ и достаточно скоро его придется менять. Если мощность избыточная, то это означает регулярно завышенные расходы на обслуживание и оплату электроэнергии.

Расчеты производительности и динамических параметров потоков воздуха производятся алгебраическими формулами. Рекомендуется доверить проведение вычислений специалисту, который не только сделает это верно, то и получит необходимые согласования пожарной инспекции.

Работу приточно вытяжной вентиляции проверяют пожарныеИсточник aireng.ru

При расчетах учитывают следующие данные:

  • Параметры помещения: назначение – жилое либо нежилое, внутреннюю площадь, этажность, уровень влажности.
  • Количество и род деятельность людей, одновременно находящихся внутри здания.
  • Необходимый уровень воздухообмена по СНиПу 2.04.05-91. Например, в жилых комнатах он составляет в час 3 м. куб на 1 метр жилой площади.
  • Сечение трубопровода и схемы его монтажа.

Разновидности конструкций и типы фильтров

Для вентиляционных установок приточно-вытяжного типа используют несколько типов очистных решений.

  1. Рулонные фильтры. Изделия из полиэстера. Поставляются в рулонах, толщина которых пропорциональна классу очистки воздуха.
  2. Канальный фильтр. Главная особенность этих решений заключается в возможности установки в уже работающую систему воздухообмена. Угольные фильтры для вентиляции помимо устранения неприятных зловоний и пыли, способны заглушать громкие звуки.

    Чаще всего монтируют после вентилятора, что позволяет использовать их в качестве глушителя акустических волн, шумов.

  3. Ячейковые изделия. Представлены в продаже 2 категориями продукции:
  4. Кассетные фильтры для вентиляционных систем. Получили широкое распространение ввиду простоты установки (монтировать можно в любой воздуховод с прямоугольным сечением). Встречаются как в жилых домах и общественных сооружения, так и в производственных ценах.
    Кассетный фильтр для вентиляции предназначен главным образом для грубой очистки воздушного потока.
  5. Мешочные фильтровальные элементы. Используются для начальной очистки кислорода. Эффективно улавливают крупные частички и пыль. Недавно в продаже появились карманные фильтры для вентиляции из полиэтиленовых и полипропиленовых волокон.

    Они могут применяться в качестве самостоятельного очищающего решения, т.к. соответствуют классам EU5- EU. Характеризуется пыле ёмкостью на уровне 100-300 г/кв. см.

  6. Самоочищающиеся. Получили широкое распространение в производственных цехах, металлургической и обрабатывающей промышленности с высокой интенсивностью работы. Используются для вентиляционных каналов, где невозможно оперативно заменить фильтрующий материал.
  7. Электростатические. Предназначены для очистки воздушных масс от твёрдых частичек, масел и краски. Работают на основе электростатического эффекта (притягивают пылинки и крупицы). Эффективность очистки зависит от степени загрязненности самого фильтра, поэтому ему требуется регулярная профилактика.
  8. Панельные. Оборудование применяется для приточных и вытяжных каналов, в том числе и рециркуляционного типа.

    Фильтрующие материалы – сетка на металлическом основании, дополненная тканью соответствующего класса.

  9. Высокотемпературные решения. Речь идёт о специальной категории продукции, устанавливаемой в промышленных сушилках, банях и саунах – помещениях, где главенствует высокая температура. Эффективность материалов сохраняется даже при +300 °С.
  10. Жироулавливающие кассетные фильтры. Зачастую это улавливающая мелкие частички копоти и жира ткань, закрепленная на оцинкованной рамке. Широкое распространение приобрели в заведения общепита, столовых, а также ресторанных комплексах, где над варочными поверхностями установлены вытяжные зонты. Для фильтров используется 5-8-слойная сетка с размером ячеек 0,35 х 0,6 см.
    Периодически жироулавливатель замачивают с моющим средством в горячей воде, чтобы избавиться от слоя остаточных продуктов.
  11. Бактерицидные фильтры. Узкоспециализированное оборудование комплектуется изделиями (Н11) первого класса (см. классификация для фильтров по классам очистки). Бактерицидный улавливатель эффективно задерживает небезопасные для человеческого организма грибковые споры, плесень, бактерии и микробы. Обработка материала специальной пропитки позволяет уничтожать эти вирусы за несколько минут. Уровень эффективности этого типа фильтров вентиляции приближается к 95%. Их монтируют на чистых производственных линиях, в больницах и лабораториях.

Характеристики перечисленных выше решений зависят от используемых материалов и тканей.

Классы очистки фильтров вентиляции — как их различить


Использование фильтров обеспечивает бесперебойную и долгую службу оборудования, которое без них быстро засоряется и выходит из строя.

Оптимальный вариант — использовать фильтры разной степени очистки. Это не только обеспечит чистоту воздуха, но и позволит сократить затраты на покупку расходных материалов.

Выделяют три класса фильтров:

1. Грубой очистки – устраняют частицы размером от 10 мкм.

Используются в сильно запыленных помещениях, а также в случаях, когда не предъявляются повышенные требования к чистоте воздуха. В качестве фильтрующего материала используется сетка из металла или синтетическая ткань.


2. Тонкой очистки — устраняют частицы размером от 1 мкм.

Используются там, где уровень чистоты воздуха должен быть высоким, например, в школах, больницах, музеях. Могут использоваться дополнительно вместе с фильтром грубой очистки. Эффективность — 60-95%.

Для изготовления фильтров тонкой очистки для вентиляции используют уголь или стеклоткань с особой пропиткой.

3. Особо тонкой очистки — улавливают частицы до 0,1 мкм.

Задерживают сверхтонкую пыль на 97-99%. Разработаны для помещений с особыми требованиями к стерильности, например, в операционных, научных лабораториях, сложных наукоемких производствах.

Используется как дополнительная ступень очистки после предварительного фильтра. Производятся из бумаги из субмикронных волокон и клееного волокна. Наиболее популярны складчатые и панельные варианты

§ 4. ВИДЫ ВЕНТИЛЯЦИИ. ОБЛАСТЬ ПРИМЕНЕНИЯ СИСТЕМ ВЕНТИЛЯЦИИ

Основная цель вентиляции — поддержание допустимых параметров воздуха в помещении — может быть достигнута различными путями. Например, для обычного помещения с избытками тепла поддержание необходимых условий можно осуществить и естественным проветриванием (аэрацией), и организацией в помещении воздухообмена с помощью вентиляторов, и подачей в помещение специально обработанного (охлажденного) воздуха. Способы подачи и удаления воздуха весьма разнообразны.

При выборе системы вентиляции в первую очередь должны учитываться санитарно-гигиенические и технологические требования, а также экономические факторы. При проектировании вентиляции традиционно предпочтение отдается наиболее простым из обеспечивающих заданные условия способам. При этом следует стремиться уменьшать производительность систем, принимая целесообразные конструктивно-планировочные решения здания, внедряя технологические процессы с минимумом вредных выделений, устраивая укрытия мест образования вредных выделений. Наиболее целесообразная система вентиляции выбирается при участии специалистов разных профилей — сантехников, строителей и технологов.

Вентиляционная система — это совокупность устройств для обработки, транспортирования, подачи и удаления воздуха.

По назначению системы вентиляции подразделяются на приточные и вытяжные, обеспечивающие либо общеобменную, либо местную вентиляцию. Приточные системы — это системы, подающие воздух в помещение. Системы, удаляющие загрязненный воздух из помещения, называются вытяжными. Если вентилируется все помещение или его рабочая зона при наличии рассредоточенных источников вредных выделений, то вентиляция называется общеобменной. Удаление воздуха непосредственно от оборудования — источника вредных выделений— или подача воздуха в какую-либо определенную часть помещения носит название местной вентиляции. Местная вытяжная вентиляция может быть эффективнее общеобменной, так как удаляет вредные выделения от мест их образования и с большей концентрацией.

По способу побуждения движения воздуха системы вентиляции подразделяются на системы с механическим побуждением (с применением вентиляторов, эжекторов и пр.) и системы с естественным побуждением (с использованием естественных сил — воздействия ветра и гравитации). При этом вентиляция помещения может осуществляться через разветвленную сеть каналов (воздуховодов) — канальные системы вентиляции или через проемы в наружных ограждениях — бесканальная вентиляция.

Общеобм. приточная канальная вентиляционная система с искусств, побуждением движения воздуха применяется в производств, и обществ, зданиях.

Иногда вентиляционные системы общественных зданий совмещают функции отопления в рабочее и нерабочее время суток.

Поэтому для обеспечения воздухообмена в производственных помещениях с кратностями более 0,5 применяется искусственная вентиляция с помощью вентиляционных систем.

Вентиляционнаясистема. Вентиляция. ИНЖЕНЕРНЫЕ СИСТЕМЫ Отопление, вентиляция и противодымная защита …

Приготовление и обработка воздуха осуществляются кондиционерами, очистка выбрасываемого в атм. воздуха в вытяжных вентиляционныхсистемах — циклонами, скрубберами и др…

Вентиляционныесистемы.Система вентиляции регулирует воздухообмен для создания в помещениях воздушной среды, благоприятной.

Вентиляционнаясистема может быть дополнена установкой для использования вторичного тепла или заменена циркуляционной установкой с тепловым насосом.

Основное оборудование приточной системы — воздушный фильтр, калориферы и вентилятор с электродвигателем — монтируется в одном месте и называется приточно-вентиляционной

ВЕНТИЛЯЦИЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ, вентиляционные системы… ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА Расчетные …

Вентиляционная установка, а также установка кондиционирования воздуха включают комплекс В отличие от системы вентиляции (СВ), система кондиционирования воздуха (СКВ)…

Последние добавления:

Токарное дело арматурная сталь  ОСАДКИ СТОЧНЫХ ВОД    Вторичные ресурсы   Теплоизоляция  Приливные электростанции

Справочник агронома  ШЛИФОВКА И ПОЛИРОВКА СТЕКЛА Производство комбикормов  Соболь   Меховые шапки  Арматура и бетон

Облицовочные работы — плиточные и мозаичные   Огнеупоры  Древесные отходы   Производство древесноволокнистых плит

Воздухоочиститель и принцип его работы

Стандартная система фильтрации воздушного пространства включает в себя обыкновенный вентилятор и последовательно установленные очистные барьеры. В зависимости от класса загрязненности различают следующие типы препятствования загрязнениям:

  • механический фильтр грубой очистки, задерживает крупные элементы пыли не менее 0,3 мкм;
  • электростатический, устраняет мелкие частицы пыли от 0,01 мкм и пары аэрозолей путем зарядки элементов загрязнений;
  • фотокаталитический работает по принципу разложения химических элементов и уничтожает бактерии при помощи УФ излучения;
  • с активированным углем, предназначен для очистки от всех газообразных загрязнений, действуя по принципу адсорбции;
  • биофильтры, применяются для очистки от загрязнения газом;
  • антистатик, как правило, это всевозможные спреи или добавки в мойку для воздуха;
  • для сжатого воздуха, применяется в промышленных целях для удаления масляных и водяных паров.

Активированный уголь является формой углерода в чистом виде, имеет пористую водоотталкивающую поверхность. Это свойство позволяет лучше удалять запахи, так как он не поглощает воду. Применяемый активированный уголь, имеет 3 различных размера пор, это обусловлено исходным сырьем: дерево, скорлупа орехов или каменный уголь. Наибольшее количество пор имеет уголь, полученный из скорлупы ореха.

Каким воздухом мы дышим

Окружающая нас воздушная среда по заключению специалистов не является благоприятной для жизни человека, и это очевидно. Виной этому большое количество автотранспорта, растущее с каждым днем. Различные производства в Москве и Московской области, да и по всей России, также не озонируют окружающую среду.

К приточному воздуху, поступающему извне, подмешиваются вредные вещества, выделяемые строительными материалами, мебелью, техникой, самим человеком и его домашними питомцами. В нашей бытовой воздушной атмосфере могут находиться солидные объемы испарений от бытовой химии, различной парфюмерии, дым от сигарет, ну и, конечно же, углекислый газ.

То есть ежедневные испытания для наших легких (и в конечно счете для головного мозга, которому нужен свежий воздух без лишних примесей) приходятся не из легких. Отсюда вытекают частые жалобы на плохое самочувствие, головную боль и даже тошноту.

Классификация фильтров

Классификация устройств, очищающих воздух по их эффективности, производится как процентное соотношение концентрации частиц пыли до фильтра и после.

Группа фильтровКласс фильтраСредняя эффективность, %
Эффективность по синтетической пылиЭффективность по атмосферной пыли
Фильтры грубой очисткиG1
G265-80
G380-90
G4>90
Фильтры тонкой очисткиF5
F660-80
F780-90
F890-95
F9>95
Фильтры высокой очисткиH1085
H1195
H1299,5
H1399,95
H1499,995
Фильтры сверхэффективныеU1599,9995
U1699,99995
U1799,999995

В частном строительстве используются фильтры грубой и тонкой очистки. Фильтры высокой очистки и сверхэффективные применяются на производствах, лабораториях, чистых комнатах и медицинских учреждениях.

Но на учете гранулометрического состава пыли, выборе эффективности очистки и вида фильтров задача очистки воздуха не заканчивается.

Одним из параметров любого фильтра является его пылеемкость (г/м²) — это количество пыли, которое может уловить фильтр на 1 м² своей поверхности, и после этого фильтр нужно заменить или регенерировать его улавливающую способность. Этот параметр является основным параметром при определении регламента обслуживания системы фильтрации.

Заключение

Мы рассмотрели, как рассчитать вытяжную вентиляцию, а также особенности её проектирования. Её мощность измеряется в количестве пропускаемых кубометров воздуха за один час, на которое влияет функциональное назначение помещения и максимальное количество людей, находящихся одновременно в комнате.

Некоторые расчёты вполне можно провести самостоятельно, но для зданий с большими площадями лучше заручиться помощью профессионалов, так как допущенные по неопытности ошибки могут обойтись в последствие гораздо дороже оплаты за их работу.

Составление проекта вентиляционной системы загородного коттеджа

Видео в этой статье ознакомит вас с дополнительным количеством материалов, которые имеют непосредственное отношение к изложенной теме.Предварительное проектирование поможет вам создать более эффективную вентиляцию.
