Установка железобетонных свай для фундамента частного дома

Чем хорош фундамент на ЖБ сваях

Преимуществами свайного фундамента из железобетонных свай выступают:

легкость и оперативность возведения;
надежность;
отличная прочность;
высокая устойчивость;
отсутствие гниения и разрушения насекомыми;
большая несущая способность;
возможность применения на любых грунтах (исключение составляет скалистая местность);
возможность возводить такое основание в любой сезон;
значительное снижение объемов работ, что немаловажно при строительстве дома на плотном грунте;
экономичность – если сравнить свайный фундамент из железобетона с полноценным монолитным или ленточным, то он в несколько раз дешевле;
длительный срок службы.

Стоимость строительства

Ниже приведены среднерыночные цены на строительство свайно-набивного фундамента при ручной закладке, а также стоимость услуги от застройщика под ключ.

Представленные цифры являются ознакомительными, поскольку на практике статьи расходов будут меняться в зависимости от исходных условий в каждом конкретном случае.

Типовые размеры свайного поля, мСтоимость строительства своими руками, руб.Цена за услуги под ключ от застройщиков, руб.
Ø 150–200 мм, глубина=1,5 мØ 200–300 мм, глубина=2 мØ 150–200 мм, глубина=1,5 мØ 200–300 мм, глубина=2 м
3 на 325500280004250046700
4 на 426100287004350047800
5 на 536900405506150067600
6 на 637500412506250068700
7 на 748300531008050088500
8 на 848900537508150089600
9 на 9591006500098500108300
10 на 10597006565099500109400
11 на 117050077550117500129200
12 на 127110078200118500130300

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Технология погружения железобетонных свай

Для погружения опоры в грунт к ее оголовку нужно приложить статическое или динамическое усилие.  Причем статическое давление, исходящее от прессов, вибропогружателей и прочих инструментов, будет предпочтительнее ударной динамической нагрузки, исходящей от копра или иного механического молота.

Ну а конкретная технология, обеспечивающая погружение опоры в грунт, определяется по принадлежности сваи к конкретному типу сортамента.

Погружение забивных и оболочковых свай

Например, забивные и оболочковые опоры погружают в грунт под действием молота, вдавливающего или вибровдавливающего аппарата. Усилие со стороны инструмента или аппарата проецируют на оголовок опоры, а вертикальное положение контролируют с помощью направляющих или гидроуровня.

Эта технология обеспечивает максимальную скорость монтажа. Однако ударная нагрузка может разрушить саму сваю или ее часть. Кроме того, ударные технологии отличаются еще и высоким уровнем шумового загрязнения. Поэтому забивные сваи погружают только в районах, удаленных от жилых массивов и высотных зданий.

Погружение набивных и буронабивных свай

Набивные  сваи инсталлируют в заранее обустроенное отверстие. То есть, в самом начале нужно пробурить шахту, а затем, в эту шахту вводят готовую опору или опалубку, которую заполняют армирующим каркасом и раствором бетона.

Такая технология применяется буквально везде. Она не связана с риском  высокого шумового загрязнения и не требует присутствия на стройплощадке тяжелой строительной техники (кранов, копров и так далее). Поэтому набивные и буронабивные железобетонные сваи можно монтировать даже в черте города.

Альтернативный вариант – набивка в погружаемую (под ударами молота или вибропогружателя) инвентарную трубку с заостренным наконечником.  Или набивка в скважину, выбитую в грунте специальной машиной. Этот способ погружения набивных опор сравним по скорости с монтажом забивных конструкций.

Однако такой способ погружения обладает не только достоинствами, но и недостатками забивных технологий (в первую очередь – высоким уровнем шумового загрязнения). Поэтому в случае погружения набивных опор выбирают хоть и продолжительную, но, все же, тихую  набивку в скважину.

Полезные видео

Специфика устройства свайных фундаментов, отличие от других типов, варианты устройства: Советы специалистов по выбору и установке фундамента за одни день: Реальный пример применения свайно-винтового фундамента под частный дом, смотрим: Свайный фундамент в ряде случаев становится единственным вариантом для обеспечения надежного основания для частной постройки. Он необходим при строительстве на нестабильных, пучинистых и сильно увлажненных грунтах.

Для возведения его лучше использовать специальную технику, но при строительстве небольшого частного, например загородного дома можно обойтись и ручным трудом. Наиболее подходящие варианты – винтовые или буронабивные сваи.

Как сделать свайно-ленточный фундамент своими руками

  1. Сначала выравнивается площадка на месте будущего строительства и проводится разбивка основания. Учитывается ширина, длина и глубина будущей траншеи под железобетонную ленту.
  2. Выбирается тип свай. Они могут быть деревянными, металлическими, железобетонными и чисто бетонными, полнотелыми или пустотелыми. Пустотелые стоят дешевле, они легче, но и сложнее в монтаже, ведь без внутреннего армирования не обойтись. Желательно их покупать круглой формы, т.к. скважина также имеет круглую форму, отчего легче будет осуществлять монтаж.
  3. По периметру здания выкапывается траншея глубиной до 40 см. Затем в траншее бурятся скважины расчетной глубины, на дно засыпается песок и щебень, утрамбовывается и слегка проливается водой.
  4. В качестве опалубки для будущих свай, можно использовать асбестоцементную трубу, которую погружают в скважину, фиксируют извне направляющими и колышками, а внутрь устанавливают вертикальные пруты арматуры с горизонтальными поясами армирования. Арматуру нужно связать, но не варить. Арматура используется при производстве буронабивных свай.
  5. Для железобетонной ленты нужно всегда строить опалубку из дерева или фанеры, ее устанавливают по периметру траншеи для ленты и дополнительно укрепляют. В опалубку устанавливают горизонтальные пояса армирования, которые нужно соединить с арматурой свай.

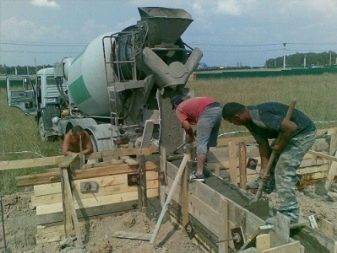

  6. Заливку свайно-ленточного фундамента нужно осуществлять максимально быстро, начинать нужно со свай и плавно переходить на ленту. Только тогда получится единый монолитный свайный фундамент ленточного типа, стойкий к внешнему воздействию и готовый принять на себя большие нагрузки.

Конструкция свайно-ленточного фундамента.

Преимущества винтовых свай

Выгодные отличия винтовых свай особенно заметны при возведении небольших сооружений. Идеальной основой для лопастных опор принято считать суглинок и смесь песка со щебнем. В таких условиях возникающий при вкручивании конус из грунта уплотняется и получает прочностные характеристики застывшего бетона.

Говоря о преимуществах винтовых свай, стоит отметить следующие моменты:

  1. Винтовой фундамент – выгодное решение для возведения капитального дома на участке со сложным рельефом.
  2. Строительство дома на винтовых опорах можно начать в любое время года – температура и влажность воздуха не влияют на качество и надежность конструкции, так как на глубине погружения свай температура грунта не меняется.
  3. Достоинством винтовых свай является их стойкость к воздействиям морозного пучения, возникающего во время промерзания почвы.
  4. Короткие сроки строительных работ. При хорошей проходимости грунта, слаженной работе бригады строителей свайное поле под здание средних размеров можно подготовить за один день. При этом сразу же после установки сваи можно обвязать и приступать к возведению стен. Винтовые опоры не нуждаются в усадке и наборе прочности, как монолитные конструкции, строительство которых подразумевает заливку бетонного раствора.
  5. Минимальные трудозатраты. Для строительства свайно-винтового фундамента не требуется рыть котлован и выполнять монтаж опалубки. Кроме этого, площадка под такое основание не нуждается в предварительном выравнивании. Это преимущество позволяет обустраивать такое основание в непосредственной близости от ветхих построек, проложенных сетей канализации, водо- и электроснабжения. Возведение монолитных фундаментов сопровождают сильные вибрации грунта, которые могут привести к разрушению постройки. При обустройстве винтовых свай этого можно избежать.
  6. Свайно-винтовая конструкция не вытягивает воду из грунта, поэтому стены в доме, построенном на таком фундаменте, всегда будут сухими.
  7. При правильном выборе свай, изготовленных из качественной стали, и соблюдении технологии их вкручивания обеспечивается долгий срок службы основания, который исчисляется несколькими десятками лет.
  8. Качественная теплоизоляция фундамента обеспечит сухой пол в доме.
  9. Конструкция, построенная на винтовых сваях, стоит дешевле, чем ленточный фундамент. Разница составляет не менее 30-40%. Как известно, возведение фундамента относится к самым затратным этапам строительства дома, поэтому экономия денежных средств будет ощутимой.
  10. Сваи можно установить, не используя специальную технику. Это позволит снизить траты на возведении дома в целом.
  11. При устройстве фундамента на винтовых сваях проектирование и монтаж систем канализации и водоснабжения можно проводить, как во время монтажа элементов основания, так и по окончании строительства.

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют место быть только тогда, когда соблюдены все технологические нормы и разработанные нормативы при его возведении

Не менее важно правильно подобрать материалы для строительства такого основания, для чего необходимо учитывать все особенности местности

Монтаж

Приступая к выполнению ленточного фундамента на сваях, необходимо провести геологические изыскания – наблюдения и анализ грунта в разные сезоны. На основе полученных данных рассчитывается необходимая нагрузка основания, подбирается оптимальный вид свай, их размер и диаметр.

Если решено выполнить создание свайно-ленточного основания своими руками, то прилагаемая пошаговая инструкция упростит этот процесс.

  • На очищенном участке выполняют разметку под фундамент. Траншея под ленту может быть неглубокой – около 50 см. Дно траншеи заполняется песком или гравием, что обеспечит дренаж бетонного основания и уменьшит пучинистость грунта. Если речь идет о крупном подвальном помещении, то вырывается котлован.
  • По углам здания, в местах пересечений конструкции, а также по всему периметру здания с шагом 2 м выполняется бурение под сваи. Глубина получившихся скважин должна пролегать на 0,3-0,5 м ниже, чем уровень промерзания грунта.

  • В нижней части скважин следует создать песчаную подушку высотой 15-20 см. Насыпанный песок увлажняют и хорошо утрамбовывают.
  • В скважины вставляются асбестовые трубы, которые сначала на 30-40 см заливаются бетоном, а потом трубы приподнимаются на 20 см. В результате этих манипуляций бетон вытекает, образуя подошву. Ее функция – усиление конструкции, обеспечение лучшей адгезии опор с грунтом.
  • Пока схватывается бетон, производят вертикальное выравнивание труб, используя уровень.
  • После застывания основания трубы выполняется ее армирование – в нее вставляется решетка, выполненная из связанных металлической проволокой стальных прутов.

На поверхности выполняется деревянная опалубка, укрепленная по углам брусьями и армированная изнутри арматурой. Последняя представляет собой прутья, связанные друг с другом проволокой и образующие решетку. Нужно правильно сцеплять друг с другом арматуры свай и ленты – это гарантирует прочность и монолитность всей системы. Следующий этап – заливка свай и опалубки бетоном

На этом этапе важно залить раствор таким образом, чтобы избежать скопления воздушных пузырьков в толще бетона. Для этого используются глубинные вибраторы, а при отсутствии устройства можно воспользоваться обычным прутом, протыкая бетонную поверхность в нескольких местах

Поверхность бетона выравнивается и защищается укрывным материалом от воздействия осадков

В процессе набора бетоном прочности важно соблюдать температурный и влажностный режим. В жаркую погоду поверхность следует увлажнять

После застывания бетона опалубку снимают

Специалисты рекомендуют сразу провести гидроизоляцию материала, поскольку он отличается гигроскопичностью. Насыщение влагой приводит к промерзанию и растрескиванию фундамента. В этом случае можно применить рулонные материалы (рубероид, современные мембранные пленки) или битумно-полимерную обмазочную гидроизоляцию. Для улучшения адгезии с гидроизоляционным слоем бетонную поверхность предварительно обрабатывают грунтовками и антисептиками. Строительство фундамента обычно завершается его утеплением, что позволяет снизить теплопотери в доме, добиться благоприятного микроклимата. В качестве утеплителя обычно используют пенополистирольные плиты, приклеиваемые на специальный состав, или пенополиуретан, распыляемый на поверхность фундамента.

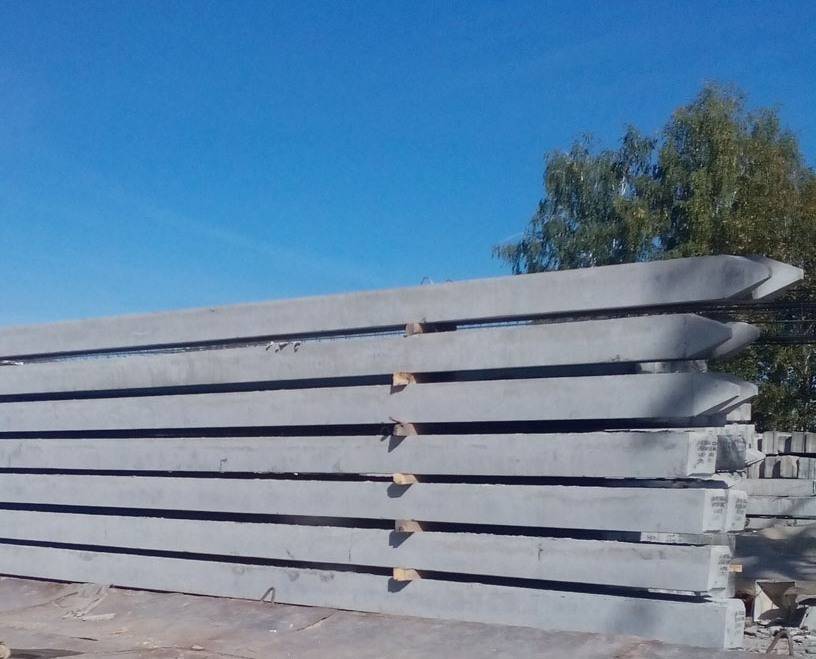

Железобетонные сваи

Железобетонные сваи для фундамента — это стержни с квадратной или круглой формой сечения и заостренным нижним концом. Наиболее распространенными являются квадратные сваи с размером стороны от 200 до 400 мм и длиной от 3 до 28 м. В качестве продольной и конструктивной арматуры применяются арматурные стержни с рифленой поверхностью, стальные спирали, сетка, проволока рифленая и гладкая. Для изготовления железобетонных конструкций используют морозостойкие марки цемента. Фундамент из бетонных свай сохраняет прочность и устойчивость при температуре окружающего воздуха до -40°C.

Фундамент на забивных железобетонных сваях используют когда нужно построить тяжелое сооружение на песчаном, болотистом или глинистом грунте. Большая длина стержней и технология монтажа позволяет устанавливать опоры на глубину, где залегают плотные пласты. Сваи, забитые в почву и объединенные ростверком, будут надежной опорой для загородного коттеджа, каркасно-щитового дома, дачи из бревна или бруса.

Этапы строительства

После того, как закончены все подготовительные мероприятия, заготовлены необходимые материалы, заказана специальная техника, произведены предварительные расчеты, можно разворачивать строительные работы по установке основания здания.

  1. На начальной стадии необходимо произвести устранение растительности и мусора с участка, освободить площадь для установки свай и место для стройматериалов. Следует устранить верхнюю часть грунта.
  2. На следующем этапе выполняются работы по разметке основания и обозначаются участки для погружения свай.
  3. После завершения предыдущего этапа следует повторно промониторить величину и пропорцииопоры.
  4. Установка свай осуществляется с использованием специализированной техники: машины с гидро или пневмомолотом. Во время опускания сваи следует контролировать ее строгое вертикальное положение. Если вы заметили, что свая во время забивания ведет себя необычно, отклоняется от заданной траектории, значит, она встретилась с преградой или провалилась в яму под землей. Это означает, что место установки жб сваи следует отодвинуть в сторону либо увеличить длину существующей конструкции.
  5. После заглубления свай в грунт, необходимо устранить вершину опоры с целью достижения металлического стержня и приведения высоты всех опор к установленному образцу.
  6. Следующий шаг строительства ориентирован на тип фундамента. Возможен вариант постройки опалубки для ленточного фундамента на забивных железобетонных сваях или же размещение плит перекрытия в случае, если основа свайно-плитная.
  7. Существует также свайно-ленточный тип основания. В таком случае необходимо залить раствором, предварительно изготовленный в опалубке металлический каркас. По истечению четырех недель фундамент отстоится для продолжения строительных работ.

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта. Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме

Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

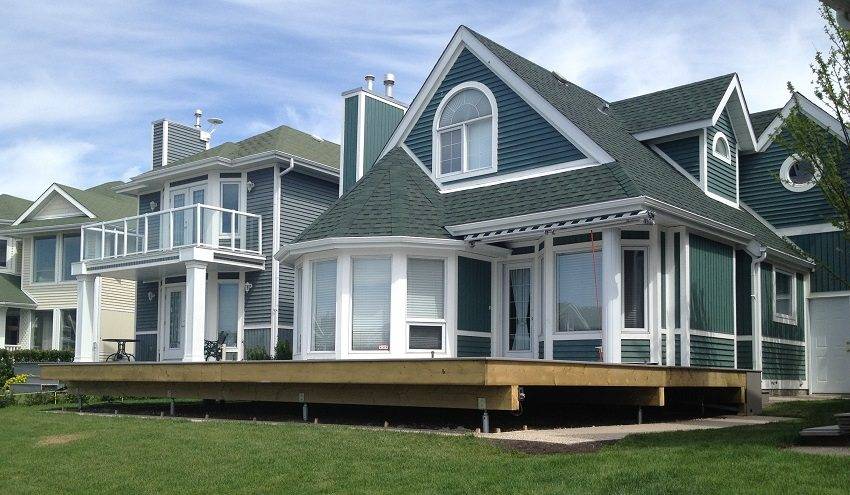

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который закрепляют анкерными болтами.

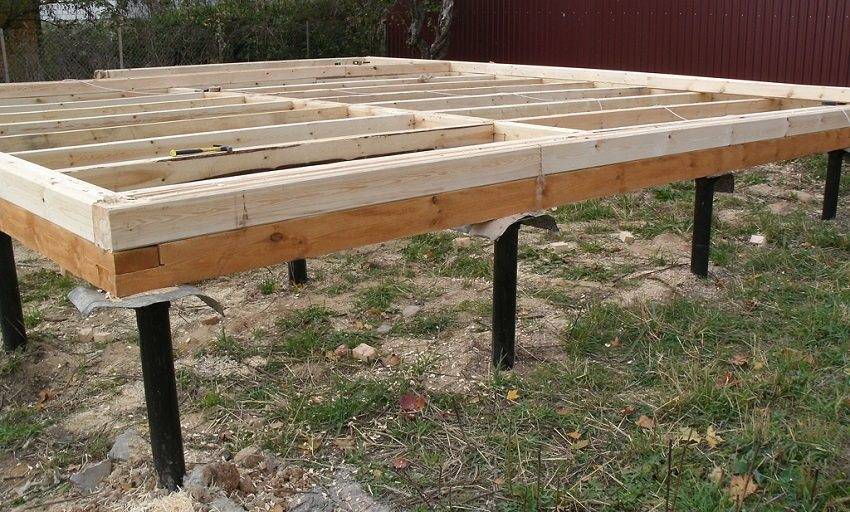

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

  • доступная цена;
  • возможность установки своими руками;
  • быстрота монтажа;
  • надежность — почти не дает усадки.
  • строгий расчет ростверка свайного фундамента;
  • используется только под легкие постройки;
  • влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Преимущества железобетонных свай

Среди преимуществ железобетонных конструкций можно выделить:

Быстрый монтаж. В зависимости от материала стен для дома площадью 9х10 м потребуется 23-28 свай. На разметку свайного поля, подачу опор к месту установки, перемещение копровой установки или дизель-молота и забивку всех свай потребуется 1-2 рабочих смены.
Большой запас прочности. В зависимости от типа почвы несущая способность железобетонной сваи достигает 40 тонн

Благодаря армированию ЖБИ способны выдерживать серьезные динамические и вибрационные нагрузки, что очень важно при застройке участков с нестабильными типами грунта.
Всесезонность. Фундаменты на железобетонных сваях для частных домов можно возводить при температуре до -10°C.
Высокая скорость строительства

Свайному фундаменту не нужно время на усадку. Кладку стен можно начинать сразу после монтажа ростверка.
Применение на любом типе грунта. Стержни, образующие свайное поле, забиваются ниже точки промерзания почвы. Такой фундамент будет устойчивым на слабых, просадочных, пучинистых грунтах.
Долгий срок службы. Стержни, изготовленные из морозостойких марок бетона и конструкционной стали, имеют большой рабочий ресурс. Дом на железобетонных сваях простоит не меньше 80 лет.

Свайно-забивные фундаменты под ключ

Фундамент из железобетонных свай является распространенным конструктивным решением, целесообразным при строительстве на участке с неровным рельефом и неустойчивым грунтом. Заказ в строительной организации фундамента под ключ выгоден по многим причинам:

  • Сроки. Выполнение работ и срок сдачи оговаривается в договоре.
  • Разумные цены. В стоимость входит доставка опор к месту строительства и использование сваебойной машины. После установки и выравнивания опор можно сразу приступать к устройству ростверка.
  • Условия. Работы по подготовке территории, разметке и забивке проводятся опытными специалистами, на чью работу предоставляется гарантия.


Опалубка для свайно-ростверкового фундамента Источник bel-dom-stroy.ru

Стоимость

Стоимость транспортировки и забивки опор нивелируются экономией материала и времени. Для дома площадью 200 м2 (Московский регион) цена на:

  • Свайный фундамент. Установка свай — 380-400 тыс. руб., обвязка ростверком — от 750 тыс. руб., комплексный пакет (вместе с ж/б перекрытием) — от 1100 тыс. руб.
  • Монолитный плитный. 1500-1600 тыс. руб.
  • Ленточный. 1600-1750 тыс. руб.

Цена на забивку ж/б сваи зависит от ее размера:

  • Сечение 0,2х0,2 м, длина 3 м — 6-7 тыс. руб.
  • Длина 4 м — 7,5-8,3 тыс. руб.
  • Длина 5 м — 8,5-9,5 тыс. руб.
  • Длина 6 м — 9,5-11,5 тыс. руб.

Этапы строительства свайного фундамента

Первый этап строительства фундамента на сваях – это проектирование. На этом этапе определяются характеристики грунта с целью правильного расчета фундамента. Испытательное бурение проводится для того чтобы взять пробы грунта и определить его свойства. Также осуществляется зондирование грунта, во время которого изучается его подвижность. Степень сжимаемости грунта определяется с помощью прессиометрического испытания. Далее почва испытывается эталонными сваями, в результате чего выбирается наиболее подходящий тип свай.

Конечно, эти испытательные работы могут и не проводиться при строительстве небольшого частного дома. Однако в этом случае установка свайного фундамента должна производиться с запасом прочности.

Непосредственно сами строительные работы включают следующие этапы:

  • Бурение скважин или рытье котлованов под установку свай. Ямы должны быть расположены по периметру будущего сооружения, а их диаметр и глубина напрямую зависят от габаритов и веса дома.
  • Устанавливаются трубы из рубероида. Их длина должна быть больше на 3 метра, чем глубина вырытых ям, т.к. вверху будет создаваться опалубка. Если не задействовать рубероидные трубы, то долговечность свайной конструкции существенно уменьшится.
  • Армирование свай – закладываются пруты арматуры, которые будут соединять опоры с ростверком.
  • Бетонирование – раствор заливается порциями, чтобы обеспечить его равномерное засыхание.

Более точный технологический процесс можно составить лишь после выбора способа исполнения. Их существует несколько, и о каждом из них пойдет речь в следующей главе.

Достоинства и недостатки винтового фундамента

В сравнении со всеми известными технологиями, винтовой фундамент является самым экономичным основанием для любых наземных конструкций. Достоинствами СВФ являются:

  • строительство в сложных условиях – холмистая, болотистая местность, прибрежная зона, плотная застройка, наличие на участке деревьев, прохождение сторонних коммуникаций;
  • минимальный бюджет – практически полное отсутствие бетонных, земляных работ, опалубки, ожидания набора прочности бетонными конструкциями, аренды спецтехники;
  • вариабельность технологий строительства – винтовой фундамент пригоден для срубов, кирпичных, панельных построек, щитовых, фахверковых каркасных зданий, контуров заземления дома, заборов, МАФ;
  • максимальная этажность – допускаются разрешенные в индивидуальном строительстве трехэтажные здания с мансардой;
  • высокий ресурс – при нормальной антикоррозионной обработке срок службы винтовых свай составляет 75 – 100 лет.

Обратите внимание что заземление это отдельная конструкция, а не подключение заземляющего провода к телу свайного поля фундамента. Сваи для контура заземления не должны иметь защитных покрытий не проводящих ток

Единственным недостатком СВС является непригодность для проектов с цокольным/подвальным этажом. Ручной монтаж винтовых свай, не только допустим, но и рекомендован специалистами. При погружении этих конструкций спецтехникой сложнее контролировать усилие затяжки при достижении несущих пластов.

Виды свай, используемых для фундамента

На сегодняшний день различают несколько видов свай, которые могут использоваться для возведения свайного фундамента. Среди них:

  • Забивные сваи.
  • Винтовые сваи.
  • Буронабивные сваи.

Рассмотрим каждый из данных видов подробнее.

Забивные сваи

Данный вид свай придает фундаменту наибольшей устойчивости. Все дело в том, что во время проектирования будущего строения, проектировщики рассчитывают будущий вес здания и разделяют его между всеми сваями. Во время их установки на каждую сваю воздействует такая сила, которую потом ей придется выдерживать. Когда свая перестанет уходить в землю, это может означать то, что она достигла того грунта, на котором строение уже может выстоять.

Дополнительной устойчивости сваи придает уплотненный вокруг нее грунт. Забивать такого рода сваи можно лишь с использованием специального пневматического молота, который в частном домостроении использовать очень дорого. Именно поэтому данный вид сваи не рекомендуется для самостоятельного возведения такого фундамента.

Винтовые сваи

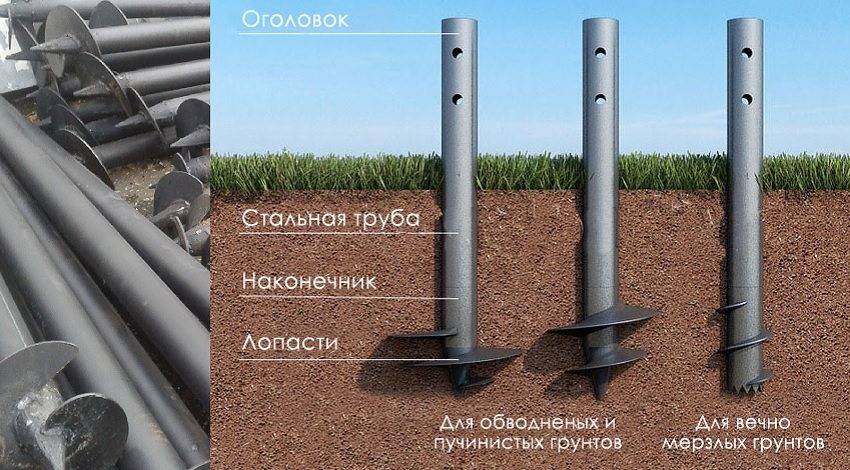

Данный вид сваи представляет собой обычную стальную трубу, на конце которой приварены элементы, которые напоминают резьбу. По сути, такой вид сваи можно сравнить с саморезом, то есть они вкручиваются в землю по тому же принципу что и саморез. Благодаря своим лопастям на концах, увеличивается площадь опоры, что в свою очередь увеличивает прочность и надежность конструкции. В случае если грунт на месте строительства недостаточно плотный и даже неустойчивый, то могут использоваться сваи, на которых по всей их длине приварены лопасти.

Данный вид свай можно использовать как для частного строительства, так и индустриального. Ввинчивать сваи можно как вручную, так и с использованием специальной для этого техники. В случае вкручивания сваи самостоятельно, для этого потребуется несколько крепких человек

Как правило, на другом конце сваи, есть два отверстия, которые позволяют соединить их с техникой для закручивания, при этом, очень важно, чтобы при закручивании сваи она располагалась строго вертикально. Когда свая полностью вкручена до нужного уровня, в трубу сваи заливается бетон и приваривается оголовок, на который в дальнейшем устанавливается ростверк

Следует отметить и некоторые недостатки таких свай:

  • Винтовой фундамент требует точного расчета глубины залегания прочного грунта, в противном случае свая не будет устойчива, особенно во время пучения грунта.
  • Сваи должны иметь качественные сварные швы, иначе в процессе завинчивания сваи, лопасти могут оторваться или повредиться. Это может привести к потере несущей способности.
  • Сваи должны быть покрыты качественным слоем заводской краски, иначе некачественное покрытие может привести к возникновению коррозии.

Буронабивные сваи

Данный вид свай довольно часто применяется в частном домостроении. Для того чтобы их выполнить требуется сделать ручным буром скважины для свай, после чего выполняется опалубка в случае неплотного грунта, который осыпается.

Такие свай гидроизолируют с помощью рубероида или любого другого изолирующего материала (можно использовать асбестоцементные трубы), армируются, после чего бетон заливается прямо в скважину. Сваи устанавливают по всему периметру будущего фундамента, то есть по углам, вдоль наружных и внутренних стен. Количество свай зависит от общего веса будущего строения.

Среди минусов данных свай можно отметить невозможность точно определить достигла ли свая твердого грунта или нет.

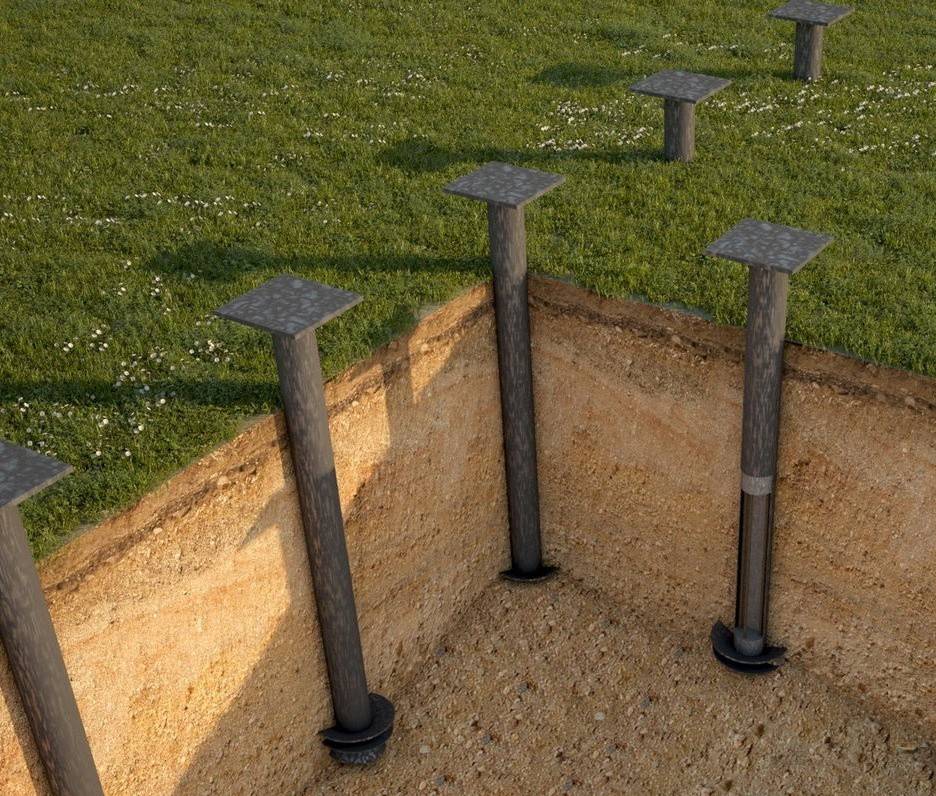

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка
