Виды вентиляционных систем
Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.
Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.
Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.
Естественная
Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.
Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.
Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.
Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.
Принудительная
Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.
Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.
В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.
Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.
Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.
Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.
Устройство газовой печи
Сказанное выше уже, как бы, намекало на то, что газовая печь мало чем отличается от дровяной. И действительно: при желании можно переделать имеющуюся дровяную печку, поставив в него газовую горелку.
К сведению! Имеются ограничения, например, лучше ставить микрофакельную горелку, чтобы металл не выгорал, надо следить за тем, чтобы пламя не касалось стенок и верха.
Внутренняя каменка тоже может стать источником проблем – проточная или закрытая, она не рассчитана на температуру факела в 1600 градусов.
Имейте в виду! Даже в случае, когда газ целиком сгорает в воздухе, проблемы остаются. Ведь все тепло уходит вверх, а нижняя часть не греется. Поэтому парилка нагревается неравномерно, а значит, и дольше.
Кстати, размеры топливного отсека в изначально газовой печи будут все-таки меньше, чем в дровяной, но это и понятно – дрова объемны, поэтому на них выделялось дополнительное пространство в топке. А газу столько места не надо. Ему нужен только воздух.
ВАЖНО! А вот это действительно существенный момент: для полного сгорания газу нужен приток свежего, насыщенного кислородом воздуха. Потому что любое горение – это окисление, взаимодействие с кислородом
Если же его будет мало, сгорание будет неполным, а продукты неполного опасны для человека!
Чтобы лучше понять этот вопрос, давайте рассмотрим устройство главной детали газовой печи для сауны:
На сегодняшний день горелки бывают двух видов:
- атмосферные;
- с наддувом.
Атмосферные
Дешевая разновидность газовой горелки, потому что устроена достаточно просто. Она представляет собой трубку или трубки, через которые под давлением поступает тот или иной природный газ. Перед тем как сгореть, он должен смешаться с воздухом, а воздух в этом типе горелок подводится единственно с помощью тяги. И если нет грамотно проведенной вентиляции, то лучше не экспериментировать с такими горелками.
Ну, а если вы уверены в том, что вентиляция у вас хорошая, тяга будет работать исправно, то атмосферная горелка будет хороша – она бесшумная, от электричества не зависит.
Правда, она зависит от движения воздуха в самом помещении – это вносит изменения в пропорции смешивающихся газа и воздуха. Результат – неравномерный нагрев. Да и КПД страдает – много тепла уходит в трубу в буквальном смысле. К тому же и сгорание газа часто бывает неполным.
Наддувные
Второй тип существенно отличается от первого по конструкции. Смысл же отличий в том, что чтобы сделать тягу равномерной. Для этого нужен вентилятор, а значит – и электричество.
Как и в атмосферной, в наддувной горелке газ должен сначала смешаться с воздухом. Вентилятор регулируется так, чтобы соотношение было оптимальным. Когда это достигнуто, исчезает зависимость от движения воздуха в парилке, а с ней и неравномерность при образовании смеси и ее сгорании.
Сразу стоит упомянуть достоинства и недостатки дутьевых или вентиляторых (да, это тоже варианты, которые конструктивно представляют собой одно и то же). Понятно, что зависимость от электричества к достоинствам отнести трудно.
ВАЖНО! Если у кого-то проблемы с электричеством, то вентилятор газовой печи лучше обезопасить аварийным источником питания. Второй, менее важный недостаток – это шум
Третий – стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной
Второй, менее важный недостаток – это шум. Третий – стоимость, в 2-3 раза превышающая стоимость атмосферной горелки. Что касается последнего, то тут стоит прикинуть, как быстро окупится выбор, ведь у горелки с наддувом есть и большое преимущество: она в два раза (!) экономичнее атмосферной.
Кроме того, наддувные горелки нормально устанавливаются в дровяные печи. Но тут решать хозяину, потому что перевод дровяной печи на газ может существенно сократить сроки ее эксплуатации за счет выгорания металла.
Из преимуществ стоит упомянуть еще одно: возможность настройки мощности.
Работают наддувные горелки и от магистрального газа, и от сжиженного. При этом переход с одного вида на другой осуществляется довольно просто.
Видео
Для лучшего представления о предмете посмотрите видеоролик, в котором наглядно демонстрируется работа наддувной горелки, установленной в металлическую банную печь.
Как видите, не все так просто с газовой печкой, как рассказывают продавцы. Поэтому стоит сравнить достоинства всех существующих видов печей.
Виды котлов
В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:
- Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
- Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
- Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
- Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
- Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).
Рекомендуем ознакомиться: Плинтус для труб системы отопления: как выбрать и установить
Недостатки газовых котлов
Импортные модели газовых котлов для бани всегда выполняются с запасом механической прочности стен корпуса. Многие модели отечественного производства по устройству больше похожи на китайские котлы из-за минимальной толщины стенок топочной камеры и оформления. В результате при отключении внутреннего теплообменника топка нередко перегревается и деформируется.
Одной из наиболее распространенных типов неполадок является самопроизвольное выключение горелки. В котельных аппаратах известных производителей газовая автоматика устанавливается в бокс, защищенный от тепла и водяных паров. В более дешевых котлах плата контроля работы горелки может быть просто уложена в алюминиевый коробок. В результате окисления контактов во влажной атмосфере бани первым выходит из строя датчик контроля пламени. Ремонт горелочного оборудования котла несложен, но в любом случае этим должен заниматься специалист, иначе аппаратуру могут опломбировать, а хозяев оштрафовать.
Особенности газификации бани
В постановлении Российского правительства от 2008г № 509 говориться о том, что газификация банного помещения допускается. Единственное условие — запрещено его использование для коммерческих целей.
Если котел оборудован атмосферной горелкой, инспектор будет проверять устройство вентиляции и тягу
Проект должен предусматривать:
- наличие отдельного входа (для изготовления двери используются термостойкие материалы);
- наличие систем пожаротушения и сигнализации;
- оборудование должно быть промышленного производства и иметь сертификат качества;
- обязательно наличие системы вентиляции и датчика угарного газа.
Практика показывает, что шанс на получение разрешение на газификацию бани повышаются, если все работы выполнены специалистами грамотно и качественно. После того как здание бани или сауны построено, его следует зарегистрировать в БТИ. Следующий этап — поход в УГХ города, где пишется заявление на газификацию.
Когда заявление будет рассмотрено, место газификации посетит инспектор. В результате проверки может потребоваться внесение изменений (установка дополнительной вентиляции, переделка дымохода). Когда разрешение получено, останется только подключить оборудование и утеплить здание бани.
После выбора и установки газового котла в бане, можно наслаждаться результатом своего труда. Денежные и временные затраты компенсируются максимальным комфортом и безопасностью. Ведь современное оборудование позволяет создать оптимальный баланс между температурой и влажностью, не пересушивает воздух и идеально подходит для любителей традиционной бани.
Частые ошибки и проблемы при установке
В процессе установки могут быть допущены ряд ошибок, в перечень которых чаще всего входят:
- Неверно подобранный размер трубы (ее высота и сечение);
- Недостаточное количество теплоизоляции при установке внешнего дымохода или в отверстии на чердаке;
- Нарушение норм пожарной безопасности;
- Отсутствие гильзования на трубе, которая отводит газ от котла и выводится в шахту кирпичного канала;
- Материалы, из которых изготовлены стальные дымоходы, не соответствуют нормативным требованиям (здесь необходимо учитывать толщину стенок, высокую температуру и сопротивление негативным факторам внешней среды).
Раздельный дымоход для газового котла
Раздельные дымоходы применяют если необходимо увеличить длину дымохода.
Для некоторых котлов длина раздельных дымоходов может достигать 30 метров.
Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя.
Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель.
На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.
Правила установки раздельного дымохода
Разделитель для коаксиального дымохода
Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:
- Отвод 90° укорачивает дымоход на 0,5 метра.
- Отвод 45° укорачивает дымоход на 0,25 метра.
- Первый отвод 90° не учитывается.
Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.
Далее смотрим на рисунки:
Длина раздельного дымоходаВертикальный раздельный дымоход
Отведение конденсата из дымохода
При работе котла неизбежно появление конденсата в дымоходе.
Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:
- Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
- Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
- Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.
Типы газовых котлов для бани
Все оборудование, функционирующее на голубом топливе, делится на:
- одноконтурные — устанавливаемые в не больших помещениях;
- двухконтурные — помимо отопления обеспечат горячей санитарной водой;
- трехконтурные — дополнительно обогревают бассейны или теплый пол.
Чтобы не только натопить баню, но и обеспечить поступление горячей воды, следует выбрать двухконтурный котел, мощность которого 20-30 кВт. Такой мощности достаточно для площади 200-250 квадратных метров. Скорость нагрева воды — 10-14 л/с.
Производит нагрев контура отопления и подачи горячей воды
Работать котлы могут как на магистральном газообразном, так и и на баллонном сжиженном газе. Не все дачные поселки газифицированы, поэтому последний тип котлов оптимален для частной бани. Некоторые модели оснащены сменными форсунками, что позволяет оборудованию функционировать на сжиженном и магистральном топливе.
Классификация газовых котлов:
- по материалу — металлические, каменные, кирпичные;
- в зависимости от используемого топлива;
- оснащены разными баками для нагрева воды;
- имеют разный тип горелок.
В сравнении с металлическими кирпичные и каменные печи нагреваются дольше, однако они способны дольше сохранять тепло. Котел из металла выбирают из-за компактных размеров, после чего его обкладывают кирпичом.
Горелки используются атмосферные и надувные. Для работы атмосферной горелки не требуется электричество, поэтому она более экономна и при этом совершенна бесшумна. Она функционирует за счет воздуха, поступающего в поддувало. Главное требование к котлам с атмосферной горелкой — грамотно обустроенная вентиляция.
Количество поступающего кислорода можно повысить, увеличив размер прорези
Надувная горелка отличается тем, что для ее работы нужен вентилятор, который работает от электричества. Принцип работы тот же: для нагрева газ смешивается с воздухом. Чтобы сделать работу такой модели более безопасной, нужно позаботиться об устройстве аварийного источника питания.
Что лучше: закрытая или открытая камера сгорания?
Большинство современных настенных газовых котлов выпускаются с закрытой камерой сгорания. Это означает, что процесс сжигания газа полностью изолирован от помещения в котором установлен отопительный прибор. Это очень хорошо из соображений безопасности: такой котел можно установить прямо в жилом помещении без всякого риска для жильцов. Необходимый для горения воздух подается в камеру сгорания через небольшой коаксиальный дымоход с простыми требованиями к установке. который можно вывести наружу прямо через стену.
Фото 3: Настенный газовый котел с закрытой камерой сгорания
Недостатки таких устройств: высокая цена и зависимость от электросети. По причине того, что навесные котлы с закрытой камерой сгорания работают на принудительной тяге, обеспечиваемой вентиляторами, для их работы необходимо постоянное подключение к электросети.
Фото 4: Навесной газовый котел с открытой камерой сгорания
Настенные котлы с открытой камерой сгорания значительно дешевле, но для горения используют воздух из помещения, в котором они установлены. Именно поэтому монтаж таких отопительных устройств следует производить в специально отведенных нежилых помещениях с обеспечением постоянного притока свежего воздуха. Плюс ко всему они требуют подключения к традиционному дымоходу.
Среди навесных котлов с открытой камерой сгорания, встречаются полностью энергонезависимые модели. Весь процесс горения в них регулируются механической автоматикой не требующей подключения к электросети.
Как провести газ в баню из дома: тонкости газификации бани
Никогда не считали, во сколько обходится нагрев бани газом? По самым скромным оценкам, по сравнению с топкой дровами и электронагревом, экономия составляет 40 процентов. Особенно заметно сокращение расходов, если баня большая. Чаще всего этим способом пользуются владельцы газифицированных участков, так как провести газ в баню из дома несложно, а постоянная смена баллонов – трудозатратное мероприятие.
Продление газовода до бани должно осуществляться с учетом требований закона. Уже на стадии проектирования нужно привлекать профессионалов, так как для запуска требуется специальное разрешение. При выдаче таких разрешений эксперты учитывают специфику проекта, расположение бани на участке, условия для безопасного размещения труб, происхождение оборудования и многое другое.
Чтобы составить алгоритм грамотной газификации бани, мы ознакомились с законодательными актами, советами газовщиков, наблюдениями пользователей. Результатом стал подробный план действий, учитывающий все правила монтажа и эксплуатации.

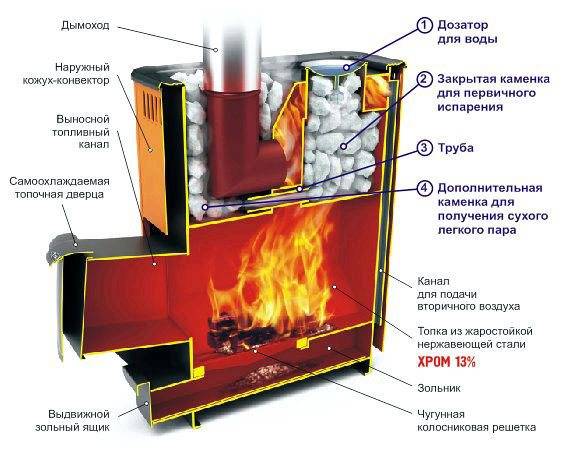

Особенности конструкционного решения
Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.
В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.
Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.
Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.
Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.
Монтаж
Как установить газовую банную печь своими руками?
Инструкция мало отличается от дровяной печи.
До ближайшей сгораемой конструкции должно быть не меньше полуметра. Если печь ставится между баней и предбанником, она монтируется только в стене из красного кирпича (силикатный не любит сильного нагрева).
В деревянной стене оставляется окно, которое закладывают красным кирпичом.
- Основание должно быть огнеупорным и выступать за края печи на 10 см с каждой стороны. Жар поднимается вверх, но про нагрев пола инфракрасным излучением забывать не стоит.
- Вентиляция в предбаннике обязательна, причем не только вытяжная, но и приточная. Открывающееся окно тоже необходимо (на случай утечки газа).
- Желательна высота дымовой трубы для бани не меньше пяти метров от уровня горелки. Ее соединение с печью садится на жаростойкий силиконовый герметик.
- Сама труба, как правило, собирается из двойных нержавеющих секций с теплоизоляцией базальтовой ватой. Сборка — «по дыму» (то есть верхняя труба раструбом надевается на нижнюю). Одна секция должна заходить в другую как минимум на половину своего диаметра.
- Место, где дымовая труба проходит через деревянную стену или перекрытие, надежно теплоизолируется от нее. Расстояние от трубы до любого сгораемого материала должно составлять как минимум 15 см. Вокруг нее сооружается короб из оцинковки; он заполняется базальтовой ватой. Накладки из оцинкованного стального листа изолируются от дерева асбестом.
Разделка для печной трубы в деревянном перекрытии.
Как проверить тягу в дымоходе банной печи
Наличие тяги в дымоходе может быть проверено самыми простыми способами — по отклонению пламени свечи или спички, поднесённой к воздухозаборному окошку газовой колонки или печи. При нормальной тяге оно направляется внутрь агрегата. Перед проверкой нужно полностью открыть шибер или заслонку.
Тягу проверяют по отклонению пламени спички или свечи
Полоска от салфетки или туалетной бумаги также годится для проверки наличия и направления тяги по степени её отклонения от вертикали. Такой способ можно рекомендовать при контроле газового агрегата, он безопасен даже при наличии газа внутри прибора. Тяга в коаксиальных дымоходах не контролируется, так она возникает только при горении топлива, а её сила зависит от интенсивности горения.
Регулировка тяги в газовой печи
Признаками ненормальной тяги в печи является изменение цвета пламени и некоторые другие признаки:
- Появление запаха гари или несгоревшего газа свидетельствует об опрокидывании тяги и возникновение обратного движения воздуха в дымоходе.
- Изменение цвета на красный говорит о неполном сгорании топлива ввиду недостаточности кислорода воздуха. Понадобится регулировка тяги в сторону её увеличения.
- Белое пламя горелки и гудение воздуха в дымоходе свидетельствует об излишней тяги в дымоходе, которую нужно уменьшить положением шибера или поворотом заслонки внутреннего регулятора.
Причиной изменения тяги в дымоходе могут быть погодные условия, в частности, изменение силы и направления ветра. Дымовую трубу в таком случае просто зажимает силой ветра. Устранить такие явления можно, установив на оголовок печной трубы флюгер-дефлектор, который поворачивается по ветру и, в силу своей конструкции, создаёт разрежение над трубой, улучшая тягу.
Кардинально тягу могут увеличить специальные приборы с электроприводом, устанавливаемые на дымовую трубу и принудительно создающие разрежение.
Фотогалерея: способы регулировки тяги в дымоходе банной печи
Как прочистить дымовую трубу от сажи
Прочистка наслоений внутри трубы — самый неприятный, но, к сожалению, неизбежный момент в процессе эксплуатации отопительных агрегатов. Для тех или иных типов печей она производится чаще или реже. Наименее часто приходится чистить нержавеющие дымоходы газовых печей, но эта работа выполняется особыми инструментами с применением средств для очистки, размягчающих сажевый слой. Средства очистки таких дымоходов должны быть щадящими для зеркальной внутренней поверхности труб, чтобы сохранить их важнейшее качество — минимальную задержку конденсата внутри труб.
Дымоход можно прочистить двумя способами:
- Сверху — при этом используются ерши или ежи с грузом. Их перемещают вниз вверх по дымовой трубе, добиваясь полного удаления нагара. При этом печь нужно тщательно укрыть мокрой тканью, чтобы сажа не попадала в помещение.
- Снизу — к трубе проникают через топку, инструмент закрепляется на гибком валу. При таком способе щёткам придают вращение. Часто это производится с использованием привода, например, электродрели.
Прочистку производят механическим способом сверху вниз мягкой шарообразной щёткой. При сильном засорении стенок пристенных труб сажей можно произвести их демонтаж и очистить каждую секцию отдельно.
Заключение
Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.
Подключенный газовый котел
Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.
