Плюсы и минусы использования стержневого теплого пола

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

ХарактеристикаВодяной полЭлектрический пол
Наличие ЭМИНетВозможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домахТолько в новостройках при наличии отдельного подключенияДа
Быстрое управление настройкамиНетДа
Зависимость от сезона отопленияДа – в квартирах и нет – в частных домахНет
Сроки монтажаДлительные из-за необходимости заливки стяжкиКороткие
Возможность укладки любого финишного покрытияДаОпределенные типы покрытий нельзя класть поверх электрического пола
Простота ремонтаСложный ремонтВ случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.
Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке)

На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см

Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок

Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Выбор для конкретной комнаты

Если это будет основной источник тепла и стены комнаты выходят на улицу, то однозначно кабельная система. В других случаях, возможны варианты, в зависимости от напольного покрытия.

Например, под ламинат или мягкие напольные покрытия, рекомендуется плёночная система. Но если соблюдать некоторые условия при монтаже и подборе материалов для финишной отделки полов, то и линолеум, и ламинат будут хорошо выполнять свою функцию с кабельной системой нагрева.

При выборе, опирайтесь на следующие пункты:

  • Основной это источник тепла, или второстепенный;
  • Требуемая мощность;
  • Возможность залива стяжки;
  • Под какое напольное покрытие готовится система.

Тщательно проанализируйте все данные, и выбор станет очевидным.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

  1. Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
  2. Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Какую систему выбрать?

Какой теплый пол выбрать

При выборе конкретной системы обогрева нужно учитывать множество значимых характеристик и дополнительных условий. Прежде всего, это площадь обогреваемого помещения и особенности его расположения. К примеру, для применения в частном доме подойдет любая система, в том числе и водяная. Нужно лишь объективно подойти к оценке экономической целесообразности применения каждого доступного варианта. Наряду с этим, при обустройстве теплого пола в квартире использовать водяную систему не получится в соответствии с законодательными ограничениями.

При этом нужно грамотно оценить предназначение обустраиваемой системы. Если она будет использоваться в качестве дополнительного обогрева, главная задача которого сводится к поддержанию комфортного для хозяина микроклимата, можно ограничиться и бюджетным пленочным теплым полом. При обустройстве же системы для ее последующего использования в качестве основного обогрева, лучше отдать предпочтение более мощным разновидностям, к примеру, греющему кабелю или, если это частный дом, водяному теплому полу.

Таблица. Сферы и варианты использования теплого пола

Электрическая системаВодяная система
Дополнение к основному обогревуПолная замена радиаторного отопления
Обогрев ванных комнат, балконов, веранд и прочих подобных помещенийДополнение к основной системе отопления, обогрев любых помещений (актуально для частных домов и прочих строений, в которых не запрещается использовать такие установки)
Временный быстрый прогрев пола в небольших помещениях
Городские квартиры, в которых нет возможности обустройства водяной системы
Монтаж обогрева без проведения сопутствующих капитальных работ (актуально для пленочной разновидности)

При любых обстоятельствах, приоритетным фактором для потребителя должно оставаться качество продукции. Не верьте подозрительно дешевым предложениям от сомнительных производителей. Отдавайте предпочтение сертифицированным изделиям от известных торговых марок, и тогда никаких проблем с эксплуатацией хоть водяного, хоть электрического теплого пола в любой его вариации у вас не возникнет.

Теплый пол – это всегда комфортный микроклимат и полное отсутствие сквозняков

Удачного выбора!

Подготовка черновой поверхности для укладки тёплого пола

Для начала была подготовлена утеплённая стяжка с использованием керамзита, которая выравнивалась по маякам, выставленным при помощи лазерного уровня. Поэтому за горизонт я не волновался.

Стяжка выровнена идеально, можно приступать к монтажу стержневого тёплого пола

Первым делом было отмечено будущее расположение прогревочных матов. Из экономии я не стал располагать их под кухонным гарнитуром, в результате чего у меня остался приличный кусок, которого будет достаточно для укладки в санузле. Нужно будет лишь дополнительно приобрести терморегулятор.

Размечаем будущее расположение матов тёплого пола

Виды и типы электрополов

С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:

  • классические кабельные, имеющие несколько разновидностей;
  • инновационные инфракрасно-карбоновые, стержневые и пленочные;
  • и термоматы, то есть тонкокабельные на сетке.

Все эти виды электрического пола имеют ряд обобщающих признаков:

  • им требуется сухое монтажное основание;
  • они нуждаются в теплоизоляции с заземлением;
  • их оснащают специальным терморегулятором.

Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.

А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:

  • особенностям монтажных технологий;
  • сочетанию с различными видами напольных покрытий;
  • качеству вырабатываемого тепла.

Что понадобиться для монтажа

Перед тем как приступить к укладке стержневого пола, необходимо подготовить все необходимые материалы. В первую очередь нужно приобрести инфракрасные маты. В настоящее время существует большое количество производителей изделия, но более востребованы корейские — их систему можно монтировать под тонкий слой цементного раствора или под плиточное покрытие. Эта система проста в монтаже и применении. «Unimat Boost» — можно укладывать на балконах и в подвалах, так как у этой системы между нагревательными элементами расстояние большее, чем в первом варианте.

Но, несмотря на то, что эти системы имеют отличия, в состав их комплекта должно входить:

  • маты;
  • комплект концевой;
  • соединительные провода и элементы;
  • гофрированная трубка;
  • инструкция.

Так же для правильной укладки, необходимо приобрести такие инструменты, как: щипцы, кусачки, отвертка, ножницы, нож и строительный скотч.

Из материалов понадобятся:

  1. Подложка, для направления тепловых лучей вверх.
  2. Комплект термоусадочных трубок.
  3. Терморегулятор.
  4. Гофрированная трубка для термодатчика.
  5. Гильзы.
  6. Соединительный провод с двойной изоляцией.

Для того чтобы прогреть термоусадочные трубки, так же рекомендуется приобрести строительный фен.

Какая требуется мощность

Разумеется, что это условные деления. По факту, если полы выступают как основной источник тепла, то мощность нагревательных элементов должна быть в:

  • Комнатах с одной стеной выходящей на улицу – 130 вт/м2;
  • Комнатах с двумя стенами выходящими на улицу – 160 вт/м2;
  • Внутренних комнатах – 100 вт/м2.

Это весьма общие значения, ибо для Архангельской области необходимо эти цифры увеличить в полтора раза, а для Астраханской можно чуть уменьшить.

Вместе с тем, во время монтажа можно умело варьировать шаг витков, тем самым увеличивая прогрев в проблемных областях. Например, вдоль стен пустить кабель с шагом 8 см, а посреди комнаты увеличить шаг до 15 см. Но данные параметры, определяются со строгой оглядкой на мощность 1 погонного метра кабеля.

Стержневой карбоновый теплый пол: а как же преимущества

У вас, наверное, точно сложилось впечатление, что стержневая система подогрева отличается только стоимостью и никаких других преимуществ не имеет. Это не совсем так – на что-то ведь делалась ставка в процессе разработки этих нагревательных элементов. А делалась она на волновой диапазон излучаемого ими тепла – он находится в пределах от 8 до 14мкм. В отличие от остальных инфракрасных обогревателей, эти волны воздействуют не только на пол и его декоративное покрытие, но и на предметы в помещении. А это дополнительный нагрев – тепло в помещении будет идти не только от пола, но и от мебели в комнатах. Очень сомнительное заявление – скорее всего это приманка для несведущих людей, которым невдомек, что инфракрасное излучение не проходит через преграды, которыми являются и стяжка, и клей, и декоративное напольное покрытие. В общем, стандартная конвекция и ничего более.

В принципе, это мало сказывается на эффективности работы системы – этот момент по-прежнему зависит от мощности нагревательных элементов. Тот же CALEO со своим UNIMAT заявляет 116Вт на каждый метр длины теплого пола – на практике эти данные несколько отличаются отнюдь не в меньшую сторону. Энергопотребление такой системы доходит до 250Вт – наверное, наш электрический ток отличается от корейского аналога.

Мифы об инфракрасных теплых полах

Многими продавцами кабельных полов, передается покупателям страшилка о том, что от пленочных полов помещение ионизуется отрицательными частицами. От самой пленки действительно исходит некоторое излучение, но ламинат, кафель или линолеум, покрывающие ее сверху, не пропускают его дальше. Можно сделать даже мобильную систему, когда нагревательная пленка с подложкой уложена под ковер, а выведение проводов и терморегулятора в безопасный угол позволяет использовать его в холодный период года, убирая на лето.

Чаще всего монтажом теплых полов занимаются не самостоятельно, а приглашают для этого определенных специалистов. Для того, чтобы проконтролировать качество исполнения, необходимо обладать минимально критичными познаниями в этой области.

Что же вам нужно знать?

В самую первую очередь определитесь с типом теплых полов. Они могут быть двух видов:

Важные вопросы по монтажу

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП

Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии. Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать

Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.


Instagram mirklimatavoronezh

Instagram proklimat_perm

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.


Нагревательная карбоновая пленка теплого пола


Пленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

  • ковролин (по причине плохой теплопроводности);
  • кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

  • ширина рулона – 500-1000 мм;
  • длина – 50 000 мм;
  • толщина нагревательной пленки – 0,23-0,47 мм;
  • мощность на 1 м.кв. пленки – 25-35 Вт/м;
  • максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

  • CalorIQue LLC – торговая марка CalorIQue (США);
  • Devi (Деви) – торговая марка Devi (Дания);
  • Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
  • K-Technologies – торговая марка Caleo (Россия);
  • RexVa – торговая марка XICA (Южная Корея);
  • Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Финишное покрытие

Электрический стержневой пол универсален тем, что используется практически для всех половых покрытий.

Ламинат

Ламинат укладывают на систему обогрева пола при условии, что стержневой теплый пол будет использоваться как дополнительное отопление помещения. Это обусловлено тем, что материал не выдерживает регулярные высокие температуры.

При использовании ламината пол прогреваться должен до двадцати одного градуса. Иначе покрытие начнет деформироваться от пересыхания.

Линолеум

На такой материал температурный режим не оказывает особого влияния. Условием его выбора является термостойкость.

Укладку линолеума выполняют на совершенно ровную стяжку толщиной более двадцати сантиметров.

Плитка

Такой вариант финишного покрытия наиболее распространенный для теплых полов. Перед укладкой плитки поверхность матов покрывается специальными термостойкими растворами. Слой клея и смеси рекомендуется накладывать не более двух сантиметров толщиной.

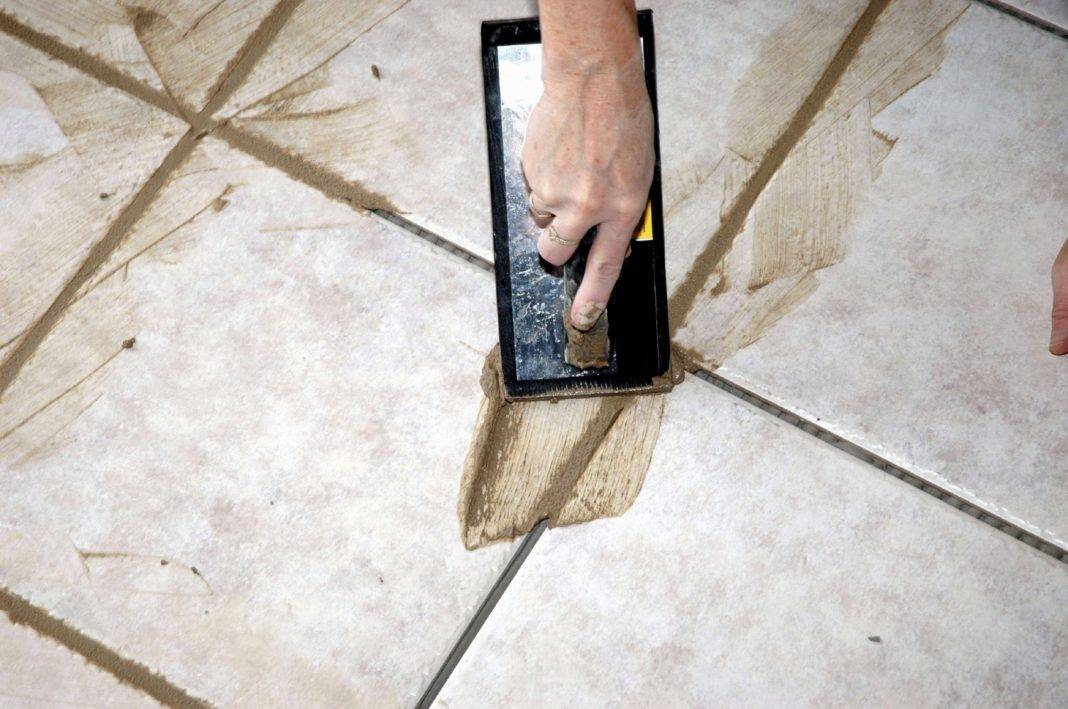

Плитка – один из вариантов финишного покрытия стержневого теплого пола

Подключать электропитание к системе стержневого теплого пола допускается только после полного высыхание всех растворов.

Дерево

На теплый пол укладывается материал из определенных пород деревьев. Толщина покрытия должна составлять не менее 8 сантиметров. Оптимальным вариантом считается отделка пола из акации, дуба или ясеня.

Резкие изменения температурного режима могут стать причиной образования щелей в древесном материале. Поэтому укладка дерева в качестве финишного покрытия для теплого электрического пола производится довольно редко.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
