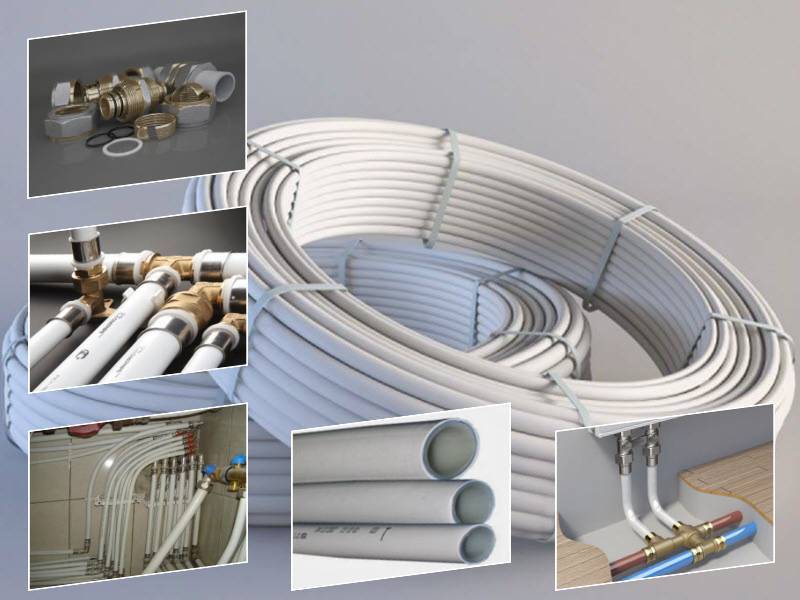

Обзор гибких труб для водоснабжения

Свойства и особенности гибких труб

Основным достоинством гибких трубопроводов является возможность сгибать их под любыми углами без повреждения структуры стенок. Благодаря этому, они могут без проблем использоваться при прокладке коммуникаций на извитых и сложных участках.

Помимо этого, гибкие трубопроводы не подвергаются коррозийным процессам. Если для пластиковых труб коррозия не характерна сама по себе, то в случае стальных изделий поверхности их покрываются антикоррозийными защитными составами.

Гибкие трубы отлично подходят для прокладки систем не только холодного, но и горячего водоснабжения. Кроме того, они устойчивы к напору воды и воздействию гидроударов, а также обладают хорошими теплоизоляционными свойствами.

Свойства и особенности гибких труб

Основным достоинством гибких трубопроводов является возможность сгибать их под любыми углами без повреждения структуры стенок. Благодаря этому, они могут без проблем использоваться при прокладке коммуникаций на извитых и сложных участках.

Помимо этого, гибкие трубопроводы не подвергаются коррозийным процессам. Если для пластиковых труб коррозия не характерна сама по себе, то в случае стальных изделий поверхности их покрываются антикоррозийными защитными составами.

Гибкие трубы отлично подходят для прокладки систем не только холодного, но и горячего водоснабжения. Кроме того, они устойчивы к напору воды и воздействию гидроударов, а также обладают хорошими теплоизоляционными свойствами.

Оцинкованные стальные

Оцинкованные водогазопроводные трубы производятся по тому же ГОСТ 3262-75, что и черные стальные, но разительно отличаются от них эксплуатационными свойствами.

Сравните состояние оцинкованных и черных труб после хранения в одинаковых условиях

Особенности

• По данным ВСН 58-88 (документа, регламентирующего сроки проведения капитального ремонта зданий), они служат от 20 до 30 лет. На практике оцинковка зачастую находится в безупречном состоянии и через 50-70 лет эксплуатации;
• Коррозия поражает трубу лишь при грубых ошибках монтажа трубопровода. О них — чуть позже;
• Отложения практически не формируются на внутренней поверхности трубы благодаря ее стойкости к коррозии. Оцинкованный водопровод может забиться лишь при скоплении в нем мусора на участках с медленным движением воды.

Оцинковка применяется при монтаже подводок, стояков и розливов ГВС и ХВС.

Соединение

Оцинкованные стальные трубы для хозяйственно-питьевого водоснабжения, могут соединяться только резьбовыми и компрессионными фитингами. Точка.

Монтаж оцинкованных труб на резьбах

Чем плоха сварка? Ведь оцинковка прекрасно варится; более того — многие организации монтируют стояки и подводки именно на сварных соединениях.

Видите ли, любой способ сварки лишает оцинковку всех ее преимуществ перед черной стальной трубой: в области шва антикоррозийное покрытие неизбежно испаряется. Это происходит просто-напросто из-за огромной разницы в температуре фазовых переходов стали и цинка: если первый металл плавится при 1400-1500 градусах, то второй при 900°С уже испаряется.

В результате швы неизбежно поражаются коррозией и становятся местом скопления отложений внутри трубы.

Стояк из оцинкованной трубы дал течи по сварным швам

Достоинства и недостатки

ПХВ трубы для водопровода имеют множество преимуществ:

1. Небольшой вес изделий. Благодаря этому упрощается выполнение монтажных работ.
2. Доступная цена.
3. Труба водопроводная ПВХ устойчива к коррозии. Изделие не гниет и не подвергается деформации в процессе эксплуатации.
4. Высокая устойчивость к воздействию ультрафиолетовых лучей.
5. Долговечность материала.
6. Не имеют специфического запаха. Такие изделия прекрасно подходят для обустройства питьевого водоснабжения.
7. Гладкая внутренняя поверхность препятствует образованию различных отложений.

Если говорить про недостатки, водопроводные трубы ПВХ их имеют, но они настолько незначительные, что не оказывают никакого негативного влияния на работу системы водоснабжения. В их числе:

1. Низкая устойчивость к механическим повреждениям.
2. Необходимость утепления, если система водоснабжения будет эксплуатироваться при низких температурах.
3. Снижение пластичности при воздействии низких температур.

Какой материал лучше для водопровода, решать вам. Если вы хотите, чтобы система водоснабжения прослужила длительное время, отдайте предпочтение изделиям из ПВХ.

Как выбрать трубы для водоснабжения по условиям эксплуатации

Коммуникацию, которая смонтирована внутри помещения, ещё называют разводкой. Основная задача водопроводных труб заключается в доставке воды до сантехприборов и остального оборудования. Правильный подбор материалов зависит от эксплуатационных условий и особенностей той или иной коммуникации.

В свою очередь, некоторые металлические элементы трубопроводных конструкций могут использоваться практически без ограничений. К таким изделиям относят: стальные оцинкованные, стальные нержавеющие, медные, бронзовые и латунные. Водопроводные коммуникации из этих материалов можно использовать для транспортировки горячей и холодной воды под высоким давлением. Кроме этого, такие материалы отлично подходят для организации коммуникаций на различных предприятиях, где требуется техническая вода.

Пластиковые изделия можно монтировать в специальных каналах или под плинтусами. Это не только улучшит внешний вид помещения, но и защитит коммуникацию от механических повреждений, что является очень важным, так как прочность таких труб довольно низкая. Существуют и специальные гибкие трубы, которые называются подводки. Такие подводки разрешается устанавливать открытым методом в безопасных местах (например, за бачком унитаза).

Каждый тип этих изделий имеет ограничения по давлению, которое они могут выдержать. Подбор деталей для конкретной системы осуществляется с учётом давления в ней. В таком случае рекомендуется подбирать трубы со значением максимального давления, превышающим максимальное давление в системе.

Трубы подбираются с учетом назначения будущей системы и давления в ней

Рассмотрим ещё несколько советов по выбору трубопровода для транспортировки воды в зависимости от эксплуатационных особенностей:

• в домах, где присутствует централизованное водоснабжение, показатели давления могут варьировать от 2,5–7,5 бар. Пиковое значение в таком случае может достигать 10 бар, а в случае если производиться проверка коммуникации — 12 бар. В связи с этим, рекомендуется при выборе труб для воды предусматривать определённый запас прочности;
• основной фактор, на который следует ориентироваться при выборе элементов водопровода для открытого (надземного) монтажа на улице — коэффициент кольцевой жёсткости;
• в случае если полимерный трубопровод будет прокладываться в почве, без использования защитного канала, желательно выбирать изделия, оснащённые специальным защитным покрытием.

Запорная арматура и фильтры

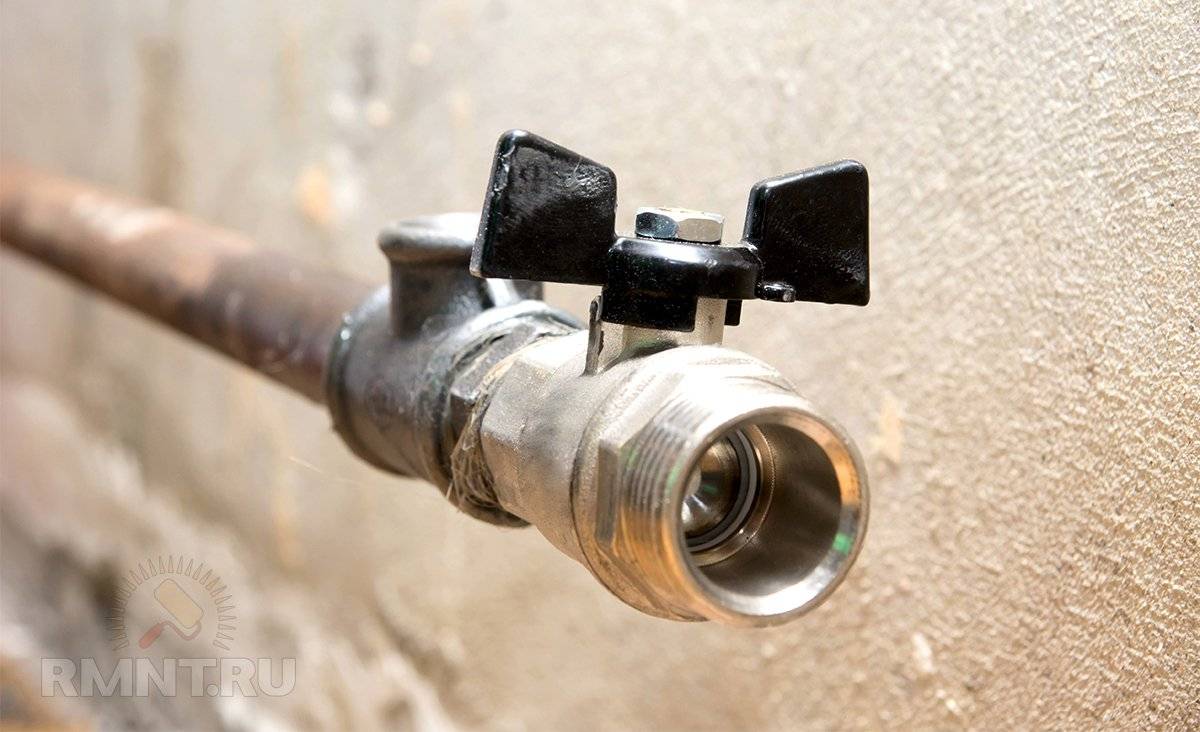

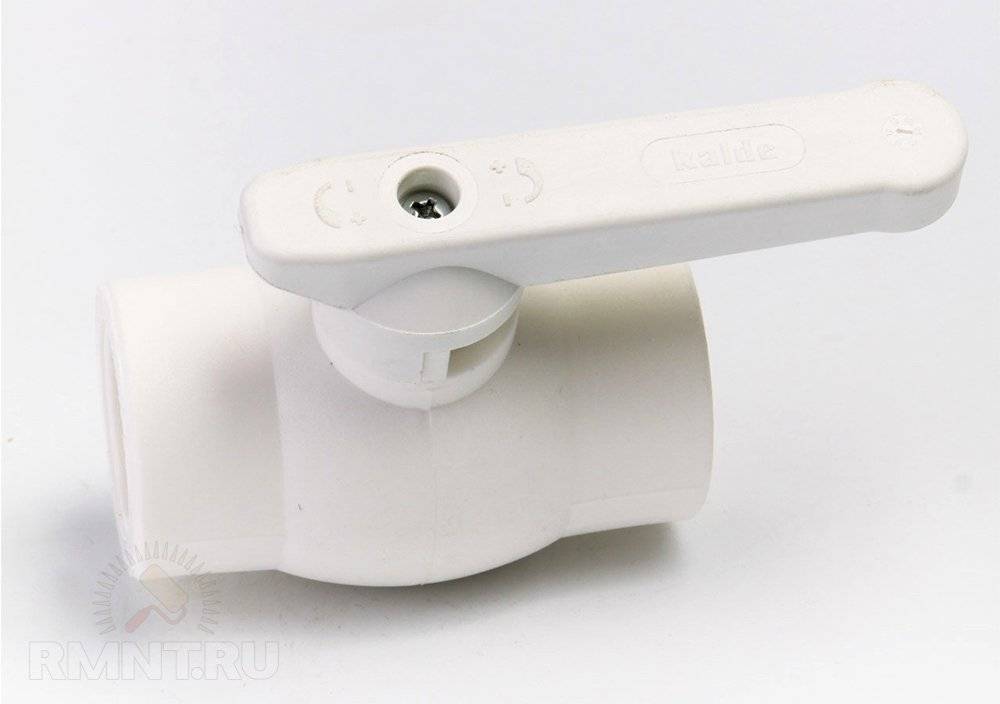

В качестве запирающих элементов внутриквартирной водопроводной разводки обычно используют муфтовые полнопроходные шаровые краны. Устроены они довольно просто: внутри корпуса находится стальной шар с отверстием для прохода среды, который является затвором. С двух сторон от него расположены кольцевые сёдла, обеспечивающие плотность перекрытия. Делают их, как правило, из фторопласта. Для управления имеется рукоятка на шпинделе, соединённом с шаром.

Такая конструкция имеет неоспоримые преимущества перед винтовыми кранами. Во-первых, это простота и надёжность. Фторопластовые сёдла долго сохраняют эластичность и форму, а также проявляют высокую стойкость к истиранию. Перекрытие остаётся герметичным в течение десятков лет, тогда как прокладки винтовых кранов требуют частой замены. Второе достоинство — отличная пропускная способность. Отверстие в шаре и просвет подсоединяемой трубы практически равны по диаметру, так что местные сужения отсутствуют.

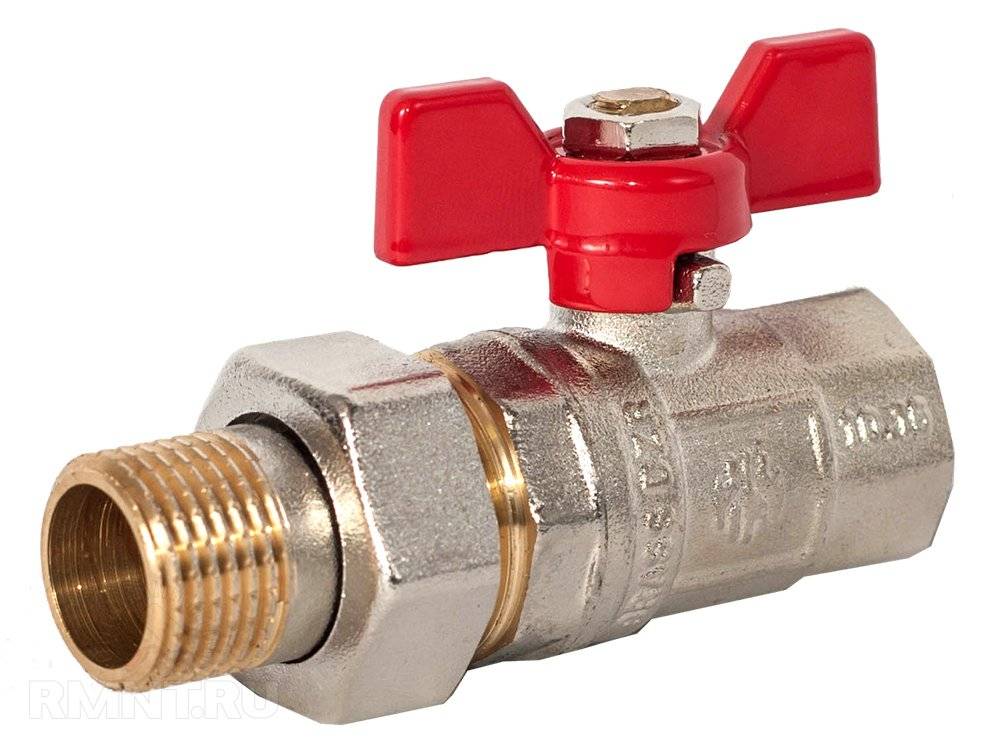

Шаровые краны часто выпускаются в комбинации с американкой (прямой и угловой) или сетчатым фильтром. Первый вариант весьма популярен, поскольку упрощает монтаж и экономит рабочее время. Достоинства второго сочетания спорные. При тех же плюсах есть у него один минус: в случае неисправности одного устройства придётся заменить всю конструкцию. Для пластиковых труб выпускаются шаровые краны из различных полимеров, которые можно приварить непосредственно к водопроводу, обойдясь без лишних фитингов.

Монтаж

Как выглядит монтаж пластиковых труб водоснабжения?

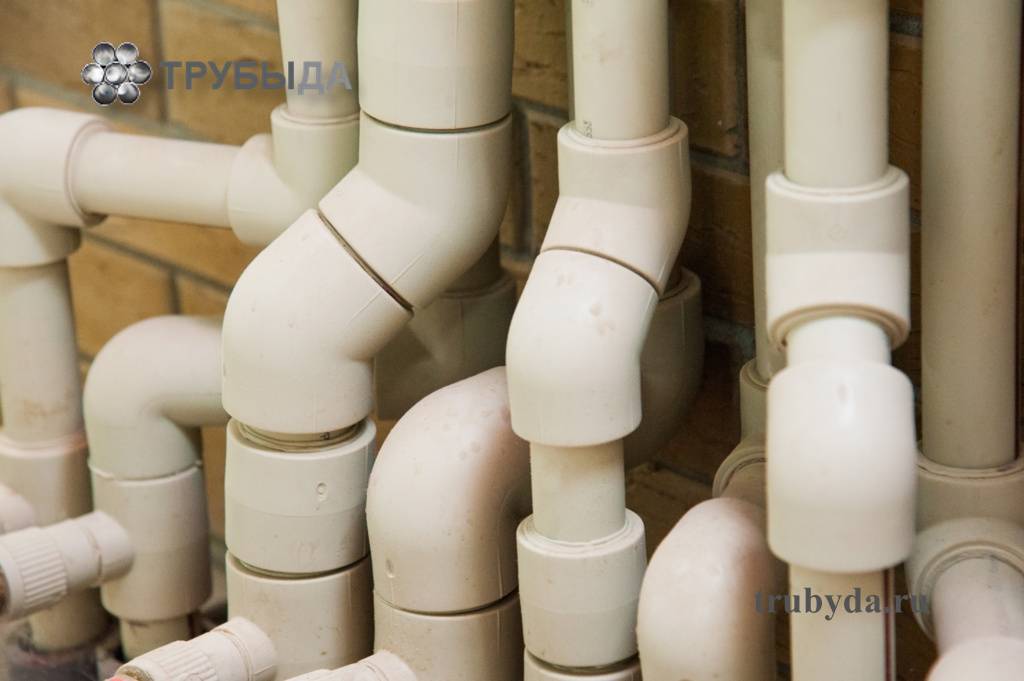

PPR

Полипропилен монтируется на муфтовых фитингах под пайку. Поверхности трубы и фитинга оплавляются на покрытой тефлоном насадке паяльника, и совмещаются друг с другом. После охлаждения соединение не уступает прочностью цельной трубе.

Пайка фитингового соединения на полипропилене

При сварке армированных алюминием труб фольгу нужно удалить из области сварки. Фитинг сваривается с внутренней полимерной оболочкой. В этом случае, электрохимическая коррозия фольги не вызовет расслоения трубы в области соединения.

Труба на фото зачищена от армирующего слоя

PE

На полиэтилене применяются три вида соединений:

Изображение	Описание
Компрессионная муфта для полиэтиленового водопровода	Компрессионные фитинги: труба обжимается резиновым или полиэтиленовым уплотнителем при затягивании накидной гайки. Сборка фитинговых соединений на трубах диаметром до 32 мм выполняется своими руками, без использования инструмента.
Электромуфтовое соединение полиэтилена	Электромуфтовые фитинги соединяются с трубами пайкой; однако, фитинг сам выполняет функцию паяльника благодаря заложенной в него нагревательной спирали. При подаче на нее питания спираль разогревает пластик и надежно сплавляет детали.
Стыковая пайка пластиковых труб для водоснабжения. Толщина стенок напорных полиэтиленовых труб не должна быть меньше 4 мм	Стыковая пайка применяется для труб с толщиной стенок от 4 мм. Торцы труб оплавляются на зеркале — покрытым тефлоном нагревательном элементе, а затем после центровки соединяются и прижимаются друг к другу с усилием в 1,5 кгс/см2.

PVC

Напорные трубопроводы из ПВХ чаще всего монтируются на клеевых соединениях. Клей, частично растворяющий полимер, наносится на соединяемые поверхности трубы и муфтового фитинга, после чего те совмещаются и проворачиваются на 90 градусов.

Склейка муфтовых соединений на трубопроводе из ПВХ

Реже используются соединения с резиновыми уплотнительными кольцами. Они применяются на трубопроводах больших диаметров (от 110 мм)  и требуют жесткой фиксации труб.

PEX

Приоритетный способ монтажа PEX — сборка на фитингах, использующих эффект молекулярной памяти. Труба растягивается экспандером, надевается на латунный или пластиковый штуцер-елочку, и фиксируется надвинутой гильзой. Реже используются пресс-фитинги с обжимкой трубы на штуцере, деформируемой нержавеющей гильзой.

Фитинг для PEX — обыкновенный штуцер-елочка

PERT

Наряду с компрессионными фитингами (такими же, как для труб PEX), для соединения трубопроводов из PERT, используются уже знакомые нам по полипропилену муфтовые фитинги под сварку. Технологии сборки трубопровода полностью идентичны, различаются лишь температуры плавления пластиков и время нагрева соединений.

Тройниковое соединение на термомодифицированном полиэтилене PERT

Определяем необходимый диаметр трубопровода

Для обеспечения бесперебойной подачи воды в доме или квартире, необходимо создать давление в системе водопровода не менее 0,6 атм и скорость движения жидкости 20 м/сек. На скорость оказывают влияние длина прямого участка, количество поворотов и отводов. Для получения необходимого напора нужно правильно выбрать внутренний диаметр водопроводной трубы.

Рассчитываем водопровод в квартире

Для квартиры или небольшого жилого дома на отрезок 4 м используют трубы с условным проходом не меньше 16 мм. Чем больше прямой участок водопровода, тем больший диаметр нужен. Существует такая зависимость:

• расстояние до 10 м – D=20 мм;
• до 30 м — D=25 мм;
• более 30 м — D=32 мм.

Сложные формулы гидравлического расчета для бытового водопровода не применяют. В частном доме давление в трубопроводе зависит от мощности водяного насоса, при покупке следует изучить характеристики оборудования и рекомендации в инструкции.

При сомнении лучше выбрать трубу большего диаметра, в которой будут меньше гидравлические потери.

Диаметр труб наружного водоснабжения

Наружный водопровод необходим для водоснабжения отдельно стоящего дома от источника. Источником могут быть магистральные сети поселка, отдельная скважина или колодец. При расчете диаметра трубопровода принимают условие – должно обеспечиваться давление в системе, чтобы все точки потребления при одновременном включении имели достаточный напор.

Для среднего жилого дома принимаем 4 места (кран на кухне и в ванной, стиральная/посудомоечная машина, смывной бачок). Каждому требуется 6 л/мин. В таком случае через трубу должно проходить не менее 20 л/мин без учета гидропотерь. Для этого потребуется давление 0,3 атм. При выборе диаметра трубы важна длина участка:

• до 10 м используют трубы с условным проходом 25 мм;
• до 30 м – 32 мм;
• более 30 м – 40 мм.

Необходимо учесть давление источника воды. При низком напоре применяют трубы большего размера.

При использовании гидронасоса за основу принимают его характеристики, прокладывается труба диаметром 38 мм.

С учетом выше изложенного, делаем вывод, что прокладку водопровода в квартире или доме можно осуществить собственными руками. Если использовать пластиковые элементы, не нужна сварка или какое-либо сложное оборудование. Достаточно плойки для нагрева трубы при ее изгибе и установке фитингов. В магазине можно приобрести комплект сантехнической арматуры необходимой для конкретной сети.

Какие трубы лучше для водопровода?

Как вы уже, наверняка, догадались по названию раздела, здесь будут даны ответы на вопросы: какую трубу выбрать для водоснабжения? какие трубы лучше для водопровода? какую трубу выбрать для горячего (холодного) водоснабжения? и т. д.

Но я признаюсь сразу: вопрос в заголовке несколько провокационный – самых лучших труб не существует. У каждого материала есть плюсы и минусы. Ещё нужно учитывать условия, в которых будет труба работать: давление, температура жидкости, в земле или на воздухе… ну и производитель, хорошо себя зарекомендовавший. Так, для внутреннего водоснабжения лучше ставить полипропиленовые и металлопластиковые. Из них выбирать тоже нужно, сообразуясь с такими соображениями: принципиально ли для меня (для вас т. е.), чтобы трубы прятались, например, в штукатурку? или они могут быть доступны и для рук, и для глаза? хочу ли я (вы т. е.) осваивать паяльник для полипропилена или ограничусь квалификацией “оператора гаечного ключа”? и т. д. Для наружного водоснабжения лучше трубы ПНД: дешевле полипропилена и проще в укладке.

Для того чтобы ответить на эти вопросы, нужно рассмотреть все виды труб из разных материалов, которые могут применяться для водоснабжения, их эксплуатационные качества, достоинства, недостатки.

Трубы для водоснабжения стальные

Трубы стальные хорошо известны всем, в большинстве систем водопровода, особенно в старых постройках, используются именно они. Возможно, вы сразу решили, что в вашем доме будут стальные трубы.

Однако, лучше не торопиться, а узнать подробней о всех достоинствах и, главное, недостатках этого вида труб.

Полипропиленовые трубы для водоснабжения: виды, характеристики, плюсы и минусы

По собственному опыту могу дать рекомендацию: если вы хотите сэкономить на устройстве системы водоснабжения и потому сделать её своими руками, но не владеете умениями профессионального сварщика, то полипропиленовые трубы для водопровода – самое то.

Однако, не спешите вот прямо сразу бежать в магазин и закупать, лучше всё же почитать статью, узнав обо всех недостатках и достоинствах.

Медные трубы для водоснабжения

Медные трубы применяются во всём мире давно. И не только в системах водоснабжения.

Однако для водоснабжения частного дома медная труба пока что экзотика – не смотря на свои неоспоримые достоинства, о которых читайте в этой статье.

Металлопластиковые трубы для водопровода, их достоинства и недостатки

Это, пожалуй, самый распространённый вид труб, применяемых сейчас в системах водопровода внутри дома.

И это не случайно, ведь металлопластиковая труба имеет такое достоинство, которого нет ни у какой другой.

Полиэтиленовые трубы для водопровода, их плюсы и минусы

А вот для наружного водопровода чаще всего применяются полиэтиленовые трубы.

Потому что у них куча достоинств, а недостаток всего один, да и то не стоимость.

Гофрированные трубы для водопровода – трубы, у которых почти нет недостатков!

Не ошибусь, если стану утверждать, что гофрированная нержавейка – самая идеальная труба для водопровода.

У неё, как и полиэтиленовой трубы, недостаток всего один. Правда, для большинства людей этот недостаток самый существенный. Однако, возможно, это к вам не относится.

Какие трубы лучше для водопровода? Какие трубы лучше для водопровода: свойства стальных, полипропиленовых, медных, полиэтиленовых, металлопластиковых, гофрированных труб для водоснабжения. Какие трубы выбрать для водопровода?

Маркировка

Существует несколько видов пластика, применяемых для изготовления трубопроводов:

• трубы ПВХ;
• полипропиленовые изделия;
• детали из полиэтилена.

К отдельной группе можно отнести трубки, при изготовлении которых между слоями пластика размещается армирующий слой из алюминиевой фольги или стекловолокна.

Маркировка изменяется зависимо от вида полимера. Нет смысла описывать обозначения на ПВХ, поскольку этот материал не используется для изготовления трубопроводов водоснабжения, отопления. Этот вид полимеров выделяет при нагревании вредные вещества, имеет низкие эксплуатационные характеристики.

Маркировка полиэтилена:

1. ПЭ 32 — вид полиэтилена с самым низким показателем плотности. Для изготовления труб применяется редко.
2. ПЭ 63 — применяется для сборки безнапорных систем. Это могут быть канализационные стоки, летний душ. Такой вид полиэтилена не выдерживает высокое давление, разрушается при гидроударах.
3. ПЭ 80 — разновидность полиэтилена с высоким показателем прочности. Применяется для сборки систем холодного водоснабжения. Если трубопровод прокладывается снаружи зданий, нужно использовать дополнительное утепление.
4. ПЭ 100 — трубы из этого вида полиэтилена имеют самый высокий показатель прочности. Применяются для изготовления промышленных трубопроводов, систем горячего, холодного водоснабжения, отопительных контуров.

В маркировке трубок из полиэтилена присутствует аббревиатура SDR, после которой указываются цифры. Чем меньше этот показатель, тем прочнее изделия.

Маркировка полипропиленовых трубок:

1. PN10. Изделия с таким обозначением выдерживают давление до 1 МПа. Допустимая температура жидкости — 45 градусов по Цельсию. Из-за низких показателей прочности, термоустойчивости такие трубки применяются для сборки канализационных стоков, водопроводов холодного водоснабжения.
2. PN16. Максимально допустимый уровень давления — 1,5 МПа. Температура теплоносителя не должна превышать 60 градусов. Популярны для изготовления систем холодного водоснабжения. Редко применяются для сборки контуров с горячей водой.
3. PN20. Трубки из этого вида полипропилена выдерживают давление до 2 МПа. Максимально допустимая температура теплоносителя — 80 градусов. Применяется для сборки систем горячего, холодного водоснабжения, отопительных контуров.
4. PN25 — самая прочная разновидность полипропилена. Такой материал выдерживает давление до 2,5 МПа. Температура теплоносителя может подниматься до 95 градусов. Выдерживает скачки температуры — до 110 градусов.

Маркировка многослойных изделий:

1. PPR — внешний слой трубок покрывает полипропилен;
2. AL — имеет армирующий слой из алюминиевой фольги;
3. PP-RCT — обозначение модифицированного полипропилена, который имеет повышенные термостатические свойства.

Если внутри трубы если слой стекловолокна, маркировка будет содержать буквы FG, FR.

Трубы для отопления из полипропилена

Монтаж

Прежде чем производить монтажные работы, нужно предварительно обеспечить себя необходимыми инструментами. Для создания полипропиленового водопровода из гибких труб требуются специальные ножницы и сварочный аппарат

Как правильно согнуть трубу? Важно помнить, что при прокладке труб необходимо следить за тем, чтобы труба не изгибалась, иначе для потока воды будет создано препятствие, и напор со временем повредит трубу

Приобретение гибких труб

Ножницы при монтаже необходимы, так как с их помощью удается производить ровный разрез труб в необходимых местах. Однако существуют моменты, когда ножниц под рукой не оказывается. В этом случае рекомендуется прибегнуть к помощи ножовки

Важно, чтобы она имела мелкие острые зубчики. При использовании ножовки следует срез зачищать, чтобы устранить заусенцы

Соединительные работы отрезков труб между собой не могут быть проведены без сварочного аппарата. Помимо этого, необходимо приобрести подходящие фитинги. Они служат для соединения участков, которые закрепляются при помощи сварки.

Характеристика труб из различных материалов

Все виды водопроводных труб одинаков классифицируются по нескольким характеристикам, в том числе по диаметру:

• малые (диаметр 5-102 мм);
• средние (сечением 102-426 мм);
• большие (диаметр выше 426 мм).

Диаметр напрямую влияет на пропускную способность трубы. На это же влияют свойства её внутренних стенок и численность изгибов в сети.

Различаются трубы по следующим параметрам:

• материал изготовления (сталь, медь, нержавейка и полипропилен);
• вид поперечного сечения (круглые, прямоугольные и квадратные);
• размеры;
• способ соединения;
• класс изоляции.

Стальные трубы

Трубы для водопровода из стали обладают повышенной прочностью, при этом быстро ржавеют и теряют свои высокие качества. Поэтому у них небольшой срок эксплуатации – около 20 лет. Металлические выдерживают большое рабочее давление и не боятся высоких температур, поэтому их используют в паровом отоплении при температуре теплоносителя до 100С. Кроме того, внутренний диаметр изделий со временем уменьшается из-за отложения на стенках различных примесей, продуктов коррозии и т.д. Это уменьшает их пропускную способность и понижает качество жидкости. Также нужно отметить большой вес металлических труб, поэтому их труднее монтировать и транспортировать.

Стальные трубы бывают двух типов:

• бесшовные;
• сварные (прямошовные и спиралешовные).

При монтаже их соединяют с помощью резьбы, газовой и электрической сварки. Для разводки в водопроводе используют сгоны, тройники и муфты.

Медные трубы

Трубы для водоснабжения из меди отличаются высокой коррозийной стойкостью, большим коэффициентом теплопроводности (при температуре 20–100 С – 394 Вт/(м*К) больше только у серебра), низкой шероховатостью внутренних стенок. Поэтому у них хорошая пропускная способность, что позволяет использовать секции небольшого диаметра в водоснабжении. Благодаря хорошей теплопроводности помещение прогревается быстро и равномерно. Медные изделия отличаются большим сроком службы – больше 50 лет. Нужно отметить и дезинфицирующие возможности меди, поэтому подаваемая по медным изделиям вода не содержит опасных микроорганизмов. Устанавливается трубопровод из меди легко и быстро, но его недостаток – это большая цена.

Пластиковые трубы

Если у вас небольшие финансовые возможности, и вы затрудняетесь, какие трубы выбрать, то более подходящим вариантом будет полипропиленовый трубопровод. Пластик стоит меньше, при этом по некоторым характеристикам он лучше: рабочая температура изделий +95С и давление до 20 атмосфер. Стоит добавить тот факт, что они долговечные – срок службы более 50 лет.

Недостаток пластиковых изделий – они не пластичны, поэтому устанавливать водопровода под углом можно только с помощью фитингов. Стыкуют данные трубы для водоснабжения с помощью паяльного оборудования. Перед покупкой требуется досконально разобраться с тем, какие пластиковые трубы подходят для вашего водопровода.

Металлопластиковые трубы

Какие изделия сегодня наиболее популярны? Металлопластиковые изделия пользуются большим спросом. Это связано с их приемлемой стоимости и хорошими эксплуатационными свойствами. В частности, популярны они у домовладельцев, желающих выполнить монтаж самостоятельно. Срок службы  – 25-30 лет. Устанавливаются – просто и быстро, для этого не нужно дорогое оборудование. Однако через несколько сезонов соединения могут закапать из-за деформации внешнего пластикового слоя и внутреннего металлического — от больших перепадов температур.

Стальные трубы

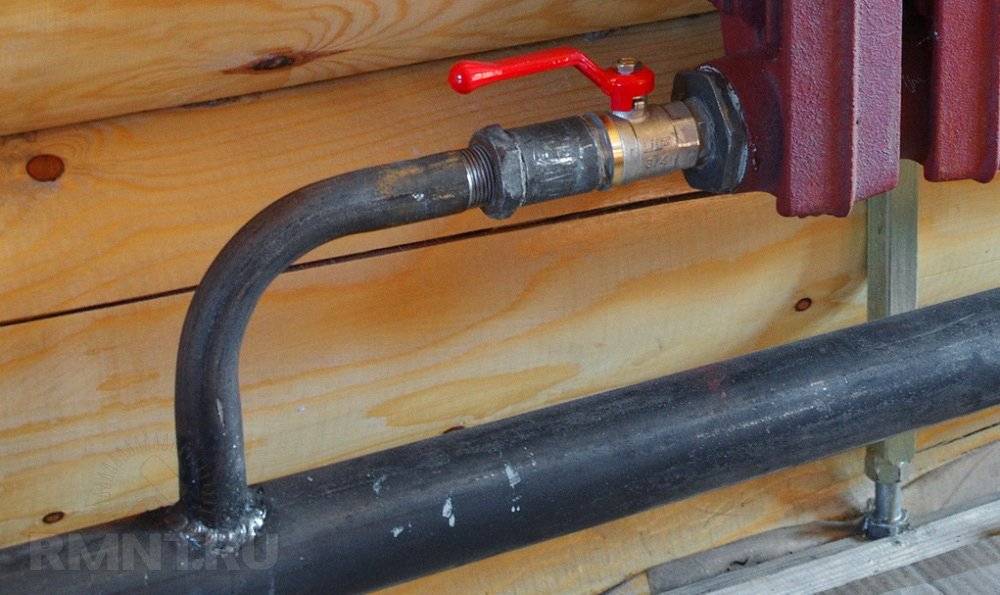

Во внутридомовой разводке стальные трубы используются всё реже по причине малого срока службы, трудоёмкого монтажа и большого веса. Их главный враг — коррозия — проявляется уже через 5–7 лет эксплуатации. Внутренняя поверхность начинает зарастать ржавчиной, что приводит к уменьшению пропускной способности. Кроме того, из-за высокой теплопроводности стали, на поверхности систем ХВС образуется конденсат, запускающий процесс коррозии и снаружи.

Данного недостатка лишены трубы из нержавеющей стали. Но, несмотря на почти вековой срок эксплуатации, применяются они довольно редко, главным образом из-за высокой цены. Более дешёвая альтернатива нержавейке — оцинкованная сталь. Трубы с защитным покрытием служат дольше обычных, а стоят ненамного дороже.

Основное достоинство стальных труб — высокая прочность, позволяющая выдерживать большие давления и внешние нагрузки. В ряде случаев это делает их незаменимыми при прокладке подземных и внешних систем. Стоит упомянуть и о коэффициенте линейного расширения, который у стали гораздо меньше, чем у полимеров и металлопластика.

Фитинги для стальных труб

Для постоянного соединения стальных труб используются резьбовые фитинги различной номенклатуры. При этом герметизация достигается с помощью различных уплотнительных материалов. Посредством резьбовых фитингов можно не только соединить два прямых участка водопровода, но и выполнить поворот, переход на другой диаметр, разветвление, а также удлинить трубу. Для подключения различных приборов и облегчения демонтажа системы используются сгоны и так называемые американки.

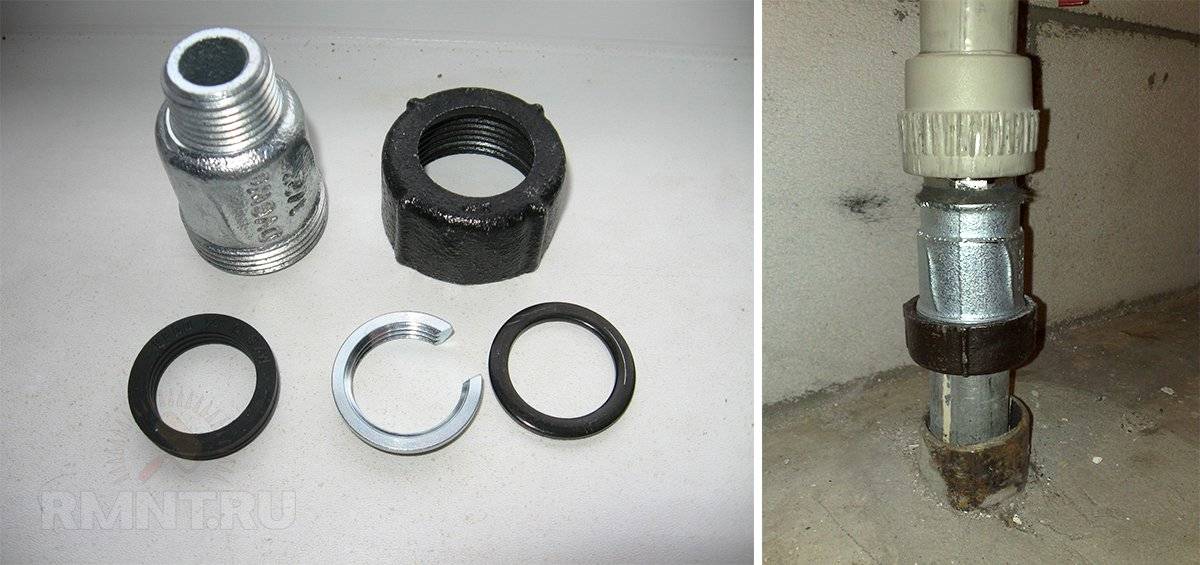

В тех случаях, когда при ремонте нет возможности нарезать или приварить резьбу, допускается применение компрессионных фитингов — GEBO и седёлок — в качестве временной меры. Гебо состоит из корпуса, обжимной гайки, цанги, прокладки и конусной манжеты. Фиксация трубы внутри корпуса осуществляется цанговым кольцом, а конусная манжета обеспечивает герметичность. При условии правильного монтажа и хорошего качества материалов паковка получается довольно плотной, а вот прочность соединения на разрыв оставляет желать лучшего. Так что использовать фитинги гебо следует крайне осмотрительно.

Седёлка представляет собой разборный тройник, состоящий из двух частей. Одна из них имеет отвод с внешней или внутренней резьбой. Конструкция закрепляется на трубе с помощью стягивающих болтов, как хомут. Для герметизации применяются резиновые прокладки.

Определяем необходимый диаметр трубопровода

Для обеспечения бесперебойной подачи воды в доме или квартире, необходимо создать давление в системе водопровода не менее 0,6 атм и скорость движения жидкости 20 м/сек. На скорость оказывают влияние длина прямого участка, количество поворотов и отводов. Для получения необходимого напора нужно правильно выбрать внутренний диаметр водопроводной трубы.

Рассчитываем водопровод в квартире

Для квартиры или небольшого жилого дома на отрезок 4 м используют трубы с условным проходом не меньше 16 мм. Чем больше прямой участок водопровода, тем больший диаметр нужен. Существует такая зависимость:

• расстояние до 10 м – D=20 мм;
• до 30 м — D=25 мм;
• более 30 м — D=32 мм.

Сложные формулы гидравлического расчета для бытового водопровода не применяют. В частном доме давление в трубопроводе зависит от мощности водяного насоса, при покупке следует изучить характеристики оборудования и рекомендации в инструкции.

При сомнении лучше выбрать трубу большего диаметра, в которой будут меньше гидравлические потери.

Диаметр труб наружного водоснабжения

Наружный водопровод необходим для водоснабжения отдельно стоящего дома от источника. Источником могут быть магистральные сети поселка, отдельная скважина или колодец. При расчете диаметра трубопровода принимают условие – должно обеспечиваться давление в системе, чтобы все точки потребления при одновременном включении имели достаточный напор.

Для среднего жилого дома принимаем 4 места (кран на кухне и в ванной, стиральная/посудомоечная машина, смывной бачок). Каждому требуется 6 л/мин. В таком случае через трубу должно проходить не менее 20 л/мин без учета гидропотерь. Для этого потребуется давление 0,3 атм. При выборе диаметра трубы важна длина участка:

• до 10 м используют трубы с условным проходом 25 мм;
• до 30 м – 32 мм;
• более 30 м – 40 мм.

Необходимо учесть давление источника воды. При низком напоре применяют трубы большего размера.

При использовании гидронасоса за основу принимают его характеристики, прокладывается труба диаметром 38 мм.

С учетом выше изложенного, делаем вывод, что прокладку водопровода в квартире или доме можно осуществить собственными руками. Если использовать пластиковые элементы, не нужна сварка или какое-либо сложное оборудование. Достаточно плойки для нагрева трубы при ее изгибе и установке фитингов. В магазине можно приобрести комплект сантехнической арматуры необходимой для конкретной сети.

Плюсы и минусы водопроводов из полиэтиленовых труб

Водопровод из полиэтиленовых труб отличается многими выгодными характеристиками. Пользователи выделяют следующие свойства:

• Срок службы водовода может достигать 50 лет.
• Цена полиэтиленовых труб невысокая, что обеспечивает рентабельность конструкции.
• Материал имеет невысокую плотность (в пределах 0,95 г/см2), поэтому очень легкий. Его можно монтировать бестраншейным способом.
• Магистраль устойчива к гидроударам благодаря свойству материала растягиваться при повышении давления.
• Полиэтилен не коррозирует и не вступает в электрохимическую реакцию. Он не реагирует на присутствующие в почве химические элементы.
• При укладке в грунт магистраль не требует утепления.
• Материал выдерживает температуру до -110 градусов. После размораживания трубы сужаются до первоначального размера.
• Полиэтилен экологически чистый и часто используется для подачи питьевой воды.
• Монтаж проходит очень быстро благодаря небольшому весу заготовок и доступности вспомогательных средств. Благодаря этому при укладке не требуется специальная техника, а за один раз можно перевозить в 5-7 раз больше изделий, чем стальных.
• Магистраль можно быстро поремонтировать.
• Заготовки имеют значительную длину, что позволяет уменьшить количество стыков.
• Стоимость водопровода из полиэтиленовых труб на 40% меньше, чем из другого материала.
• При подаче горячей воды на стенках не образуется накипь.
• На поверхности конструкции не образуется конденсат из-за низкой теплопроводности материала.
• Полиэтилен обладает шумопоглощающими свойствами.

Пользователи должны также знать недостатки полиэтиленовых труб для водопровода. Их не так много, но они могут создать проблемы:

• Полиэтилен горит, некоторые виды при горении выделяют токсичные вещества.
• Изделия боятся солнечного света, из-за которого быстро выходят из строя, но сшитый полиэтилен лишен такого недостатка.
• Некоторые модификации боятся мороза, поэтому при использовании снаружи здания трубы следует утеплить.
• Отдельные модификации способны удлиниться в 8-10 раз, поэтому в системах устанавливают компенсаторы теплового расширения.

Медные

Медная труба (отожженная и неотожженная) применяется только для монтажа внутренних водопроводов. Действующий ГОСТ на трубы водоснабжения из меди — 617-2006.

В таблице выше вы можете изучить сортамент медных труб ГОСТ 617-2006

Старейшие действующие водопроводы из меди построены больше века назад, что говорит об исключительной долговечности материала.

Особенности

Медные трубы обладают пластичностью, допускающей изгибы трубопровода (с радиусом изгиба не менее пяти диаметров) и позволяющей переносить им до пяти циклов замерзания и оттайки воды;

Медная труба легко  гнется ручным трубогибом

• Благодаря той же пластичности медный водопровод боится механических воздействий, поэтому его прокладывают там, где они исключены;
• Медь оказывает на транспортируемую воду бактерицидное воздействие;
• Внутри медного трубопровода не задерживается мусор, и не скапливаются отложения: старые трубы имеют такое же гидравлическое сопротивление, как новые;
• Труба диаметром до 18 мм может поставляться в бухте, большего сечения — в прямых отрезках.

Соединение

Соединения медных трубопроводов монтируются тремя способами:

Изображение	Описание
Монтаж меди раструбной пайкой	На паяных раструбных соединениях. После зачистки от окислов и нанесения флюса, в просвет между разогретыми в пламени горелки раструбом и трубой вводят пруток припоя. Зазор заполняется в считанные секунды благодаря капиллярному эффекту.
Компрессионное соединение	На компрессионных фитингах: труба обжимается латунным уплотнительным кольцом при затягивании  конической накидной гайки. Герметичность обеспечивается деформацией мягкого металла. Для мягких отожженных труб используются фитинги с втулками.
Так обжимают пресс-фитинговое соединение	На пресс-фитингах: деформируемая муфта обжимается на трубе, сдавливая эластичное кольцевое уплотнение фитинга.

Полипропиленовые гибкие трубопроводы

Полипропиленовые гибкие трубы для воды, отопления и прочих коммуникаций также пользуются большой популярностью, что неудивительно: во-первых, они имеют специальное теплоизоляционное покрытие; во-вторых, способны функционировать при температуре теплоносителя внутри до 95 °C; и в-третьих, устойчивы к очень высокому внутреннему давлению порядка 10-13 атмосфер.

Такие трубы полностью безопасны в экологическом отношении, поскольку полипропилен не выделяет каких-либо токсичных продуктов. Единственным относительным недостатком их является то, что допустимый радиус изгиба не позволяет сворачивать полипропиленовые изделия в бухты, а потому их выпускают отрезками до 4 метров длиной.

Для монтажа полипропиленовых трубных изделий требуются специальные ножницы для их ровного разрезания и паяльный (сварочный) аппарат. Если требуемых ножниц нет, тогда можно воспользоваться ножовкой, однако после распиливания изделий понадобится очистить поверхности срезов от заусенцев.

Гибкие трубы из полипропилена соединяются между собой методом сварки (пайки). Обязательным для сварочного процесса является наличие фитингов, выполняющих соединительную роль между трубными изделиями. Труба и фитинг надеваются на насадки сварочного аппарата и разогреваются до необходимой температуры. После этого изделия снимаются с аппарата, труба вставляется в фитинг, и происходит их сплавление между собой с образованием монолитного соединения.
