Схемы и методики гидравлического расчета газопровода

Для чего необходим расчет газопровода

  1. Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
  2. Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
  3. После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
  4. Газовые магистрали будут работать в оптимальном режиме.
  5. При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
  6. Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.

Для чего необходим расчет газопровода

  1. Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
  2. Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
  3. После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
  4. Газовые магистрали будут работать в оптимальном режиме.
  5. При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
  6. Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

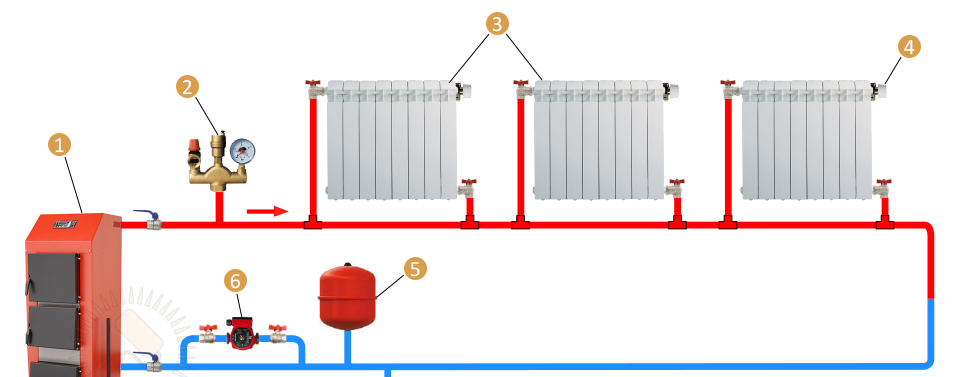

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

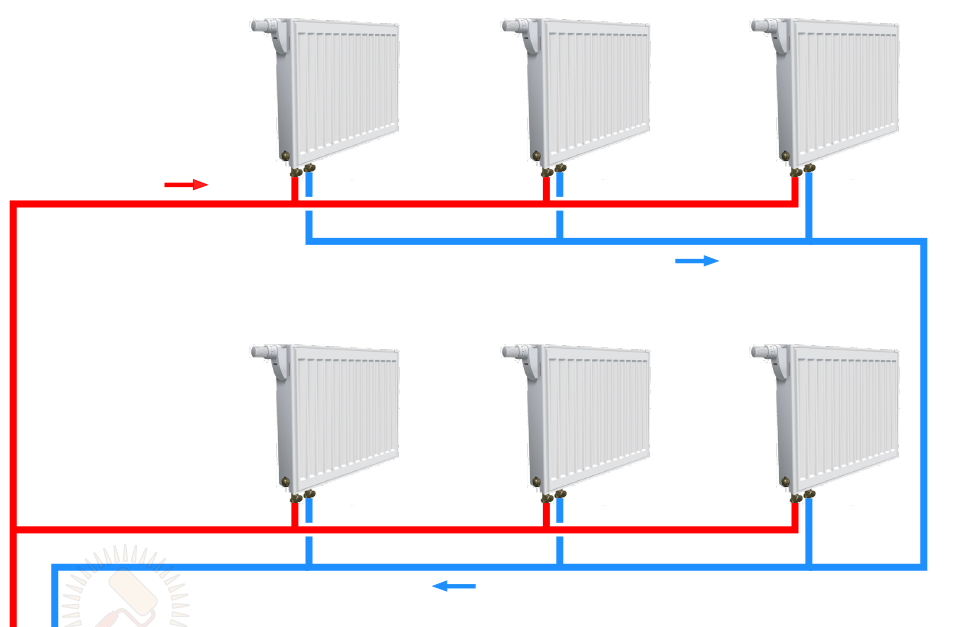

Двухтрубная попутная система отопления (петля Тихельмана)

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

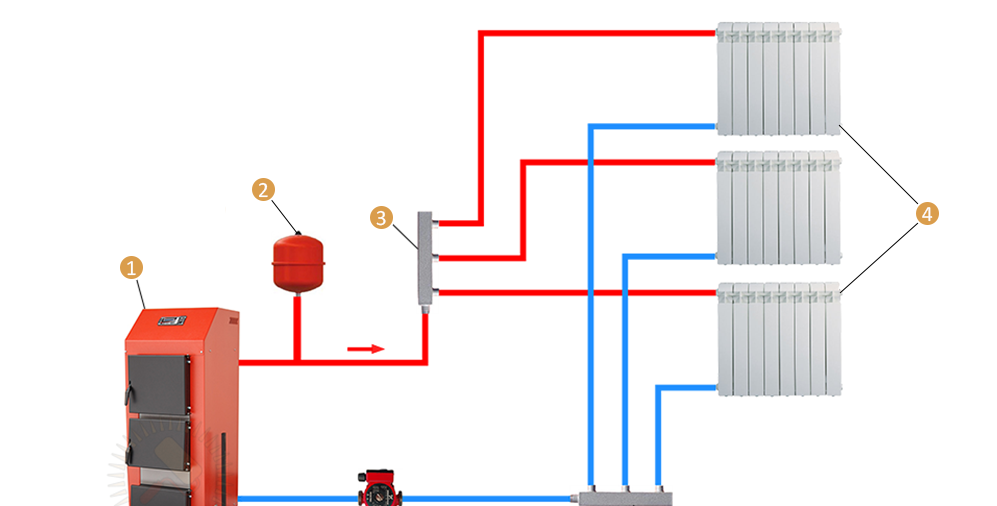

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

  • Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
  • Р. Яушовец «Гидравлика — сердце водяного отопления».
  • Пособие «Гидравлика котельных» от компании De Dietrich.
  • А. Савельев «Отопление дома. Расчёт и монтаж систем».

Специальные программы

Ответвленные участки газопровода с разными начальными данными рассчитываются отдельно, но процедура выполняется аналогично для каждой области. Скорость потока меняется в местах сопротивления и изменения направления движения. Линейные показатели высчитываются на расчетных длинах отрезков магистрали.

Направление выбирается в зависимости от разницы напора на конце и в начале изучаемого участка. Поток идет от точки с большим давлением в сторону места с меньшим сопротивлением. Программы помогают уменьшить усилия проектировщиков тем, что начальные показатели вводятся в программу, а электроника выполняет вычисления.

Номограммы предназначаются для получения итоговых сведений путем использования таблиц, где каждая строка отвечает заданным параметрам сети.

Профессиональные

Расчеты с применением формул делают только профессиональные инженеры и технические работники. В расчетах используется большое количество данных, применяются специфические коэффициенты. Неподготовленному пользователю трудно учесть все нюансы, провести множество промежуточных расчетов для получения окончательного результата.

Профессиональный расчет подразумевает не только применение формул и числовых выражений, но и обладание специальными знаниями. Навыки не пригодятся при пользовании бесплатными расчетными программами, которые можно найти в интернете.

Бесплатные

Программы ставятся для применения на персональных гаджетах. Методики определяют диаметр, форму сечения газопровода с учетом допустимых потерь и скорости потока. Пользователю потребуется суммарное потребление газа, которое приводится в технических документах на котел, газовые плиты, колонки и другое оборудования.

Затем определяются места с возможным понижением напора. Характеризующие цифры есть в таблице паспорта, они показывают снижение напора при наибольшем потреблении. Находится величина понижения в точке врезания. Коэффициент одновременности берет в расчет совместную эксплуатацию приборов и содержится в таблицах.

Диаметр труб и коэффициент шероховатости указывается на последнем этапе. Программа предусматривает непохожие расчеты для разного давления в трубах, что нужно учитывать при включении данных.

Бесплатные онлайн программы

Старт-Проф — программа для расчета инженерных газовых коммуникаций

В этом случае пользователь подставляет требуемые сведения в графы таблицы для онлайн расчетов. Гидравлический расчет газопровода низкого давления длится несколько минут и от потребителя не требуется никаких профессиональных знаний и вычислительных навыков.

Из технических условий берутся данные:

  • плотность газовой смеси;
  • показатель кинетической вязкости;
  • климатический температурный диапазон региона проживания.

Пример выполнения расчета

Приведен пример выполнения гидравлического расчета с помощью программы для газопроводов низкого давления. В предлагаемой таблице желтым цветом выделены все данные, которые проектировщик должен ввести самостоятельно.

Они перечислены в пункте о компьютерном гидравлическом расчете, приведенном выше. Это температура газа, коэффициент кинетической вязкости, плотность.

В данном случае осуществляется расчет для котлов и плит, ввиду этого необходимо прописать точное количество конфорок, которых может быть 2 или 4. Точность важна, ведь программа автоматически выберет коэффициент одновременности.

На картинке желтым цветом выделены колонки, в которые показатели должен ввести сам проектировщик. Внизу приведена формула для расчета расхода на участке

Стоит обратить внимание на нумерацию участков — ее придумывают не самостоятельно, а берут из ранее составленной схемы, где указаны аналогичные цифры. Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше

Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно

Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно.

Суммарный расход в кубических метрах, для которого предусмотрена отдельная колонка, на каждом участке исчисляется заранее. Если дом многоквартирный, то нужно указывать количество жилья, причем начиная с максимального значения, как видно в соответствующей графе.

В обязательном порядке в таблицу вносятся все элементы газопровода, при прохождении которого теряется давление. В примере указаны клапан термозапорный, отсечной и счетчик. Значение потери в каждом случае бралось в паспорте изделия.

С помощью одной программы можно делать расчеты для всех видов газопроводов. На картинке исчисления для сети среднего давления

Внутренний диаметр трубы указывается согласно техническому заданию, если у горгаза есть какие-то требования, или из ранее составленной схемы. В этом случае на большинстве участков он прописан в размере 5 см, ведь большая часть газопровода идет вдоль фасада, а местный горгаз требует, чтобы диаметр был не меньше.

Если даже поверхностно ознакомиться с приведенным примером выполнения гидравлического расчета, то легко заметить, что, кроме внесенных человеком значений, присутствует большое количество других. Это все результат работы программы, так как после внесения цифр в конкретные колонки, выделенные желтым цветом, для человека работа по расчету закончена.

То есть само вычисление происходит довольно оперативно, после чего с полученными данными можно отправляться на согласование в горгаз своего города.

Многоступенчатость системы газоснабжения

Потребность создания нескольких ступеней в местной системе снабжения природным газом в т.ч. вызвана наличием потребителей, нуждающихся в поставках газообразного топлива под различным давлением.

Градация газопроводов по ступеням

  • Двухступенчатые. Образованы сетями под давлением низким и средним, либо с низким и высоким;
  • Трехступенчатые. Состоят из коммуникаций с давлениями высоким, средним и низким;
  • Шагоступенчатые. Их формируют газопроводами с давлениями всех уровней.

Чередование магистралей с высоким и средним давлением требуется из-за значительной протяженности сетевых трубопроводов, а также из-за нескольких направлений транспортировки. В местностях со значительной плотностью населения прокладка газопроводов, проводящих газообразное горючее под высоким давлением, не рекомендуется.

Основные газопроводящие коммуникации города размещены под землей. Иначе крупных аварий на газовых сетях из-за ошибок управления автотранспортом избежать было бы невозможно

Еще одна частая причина – в районах старой застройки городские улицы недостаточно широки, чтобы протянуть под ними газоснабжающие линии высокого давления. Ведь чем выше давление перемещающегося по трубопроводу газа, тем более значительная дистанция необходима между коммуникациями и соседними постройками.

Потребность в ступенчатой схеме газоснабжения также вызвана технологическими требованиями к присоединению и монтажу газорегуляторных установок, устанавливаемых на зданиях.

Типы городских сетей согласно назначения

Территории городских районов оборудуются наиболее разветвленной сетью газоснабжающих коммуникаций.

В состав снабжающего природным газом городского комплекса входят следующие типы газопроводов:

  • распределительные, проводящие газ под различным (фактически необходимым) давлением. Обеспечивают транспортировку по обслуживаемой территории;
  • ответвления абонентские, снабжающие газом от распределительных магистралей  конкретных абонентов;
  • внутридомовые и внутрицеховые.

Проектируемая для города схема распределительных газовых коммуникаций, направляющих газ под средним и высоким давлением, образует общую сеть. Со спецификой разработки проекта для газификации частного дома ознакомит предложенная нами статья.

Шкафной регуляторный пункт газоснабжения используется на конечных потребляющих сетях мощностью не более 1800 кубометров в час. Он способен уменьшить давление до 2 кПа

Т.е. коммунальным потребителям, котельным и промышленным объектам природный газ поставляется по общей газораспределительной сети. Построение отдельных магистральных сетей для коммунально-бытовых, либо промышленных потребителей невыгодно  с позиции экономики.

При выборе планировочных решений для городского газоснабжения учитывается планировка и размеры города, плотность населения и застройки, потребности электростанций и промышленных объектов. В расчет принимаются перспективы будущего развития города, наличие крупных препятствий (искусственных, естественных) для ведения газопроводных коммуникаций.

Как работает система газовой магистрали

  • В черте города размещается сеть газовых трубопроводов. В конце каждого трубопровода, по которому будет осуществляться подача газа, устанавливаются специальные газораспределительные системы, которые еще называют газораспределительными станциями.
  • После того, как газ доставлен на такую станцию, осуществляется перераспределение давления, а точнее — снижается напор газа.
  • Далее газ направляется в регуляторный пункт, а от него — в сеть с более высоким уровнем давления.
  • Трубопровод с наибольшим уровнем давления присоединяют к подземному хранилищу газа.
  • Для того, чтобы регулировать суточное потребление природного газа, осуществляется монтаж специальных газгольдерных станций.
  • Газовые трубы, в которых протекает газ со средним и высоким давлением, служат своеобразной подпиткой для газопроводов с низким газовым напором. Для осуществления контроля этого процесса существуют точки регулировки.
  • Для того, чтобы определиться с тем, какими будут потери давления, а также точное поступление в конечный пункт всего необходимого объема природного газа, осуществляют вычисление оптимального диаметра труб. Данные вычисления производятся путем гидравлического расчета.

Если установка газовых труб уже произведена, то с помощью вычислений имеется возможность узнать потери давления в период передвижения природного газа по трубам. Также сразу указываются размеры имеющихся труб. Потери давления происходят вследствие сопротивления.

Существует местное сопротивление, которое возникает при изменении диаметра труб, в точках перемены скорости газа, на поворотах. Также часто имеет место сопротивление при трении, которое происходит независимо от того, присутствуют ли повороты, а также какая скорость потока газа. Место его распределения — вся протяженность газовой магистрали.

Газовая магистраль позволяет проводить газ, как в коммунальные потребительские сферы, так и так и в промышленные организации и предприятия.

При помощи расчетов определяют точки, в которые нужно подвести газ низкого давления. Чаще всего к подобным точкам относятся отдельные маленькие котельные, небольшие коммунальные потребители, здания общего посещения и коммерческие помещения, жилые здания.

Классификация газопроводов

Современные газопроводы – это целая система комплексов сооружений, предназначенных для транспортировки горючего топлива от мест его добычи до потребителей. Поэтому по предназначению они бывают:

  • Магистральными – для транспортировки на большие расстояния от мест добычи до пунктов назначения.
  • Местными – для сбора, распределения и подачи газа к объектам населённых пунктов и предприятий.

По магистральным трассам сооружаются компрессорные станции, которые нужны для поддержания в трубах рабочего давления и поставки газа до назначенных пунктов к потребителям в необходимых объёмах, рассчитанных заранее. В них газ очищается, осушается, сжимается и охлаждается, а затем возвращается в газопровод под определённым давлением, необходимым для данного участка прохождения топлива.

Местные газопроводы, расположенные в населённых пунктах, классифицируются:

  • По виду газа – транспортироваться может природный, сжиженный углеводородный, смешанный и др.
  • По давлению – на разных участках газ бывает с низким, средним и высоким давлением.
  • По расположению – наружные (уличные) и внутренние, надземные и подземные.

Влияние материала труб на расчет

Для строительства газопроводов можно использовать трубы, изготовленные только из определенных материалов: стали, полиэтилена. В некоторых случаях применяются изделия из меди. Скоро будут массово использоваться металлопластиковые конструкции.

Каждая труба имеет шероховатость, что приводит к линейному сопротивлению, которое влияет на процесс перемещения газа. Причем, этот показатель значительно выше у стальных изделий, чем у пластиковых

Сегодня нужные сведения можно получить только для стальных и полиэтиленовых труб. В результате проектирование и гидравлический расчет можно выполнять только с учетом их характеристик, чего требует профильный Свод правил. А также в документе указаны необходимые для исчисления данные.

Коэффициент шероховатости всегда приравнивается к следующим значениям:

  • для всех полиэтиленовых труб, причем независимо новые они или нет, — 0,007 см;
  • для уже использовавшихся стальных изделий — 0,1 см;
  • для новых стальных конструкций — 0,01 см.

Для каких-либо других видов труб этот показатель в Своде правил не указывается. Поэтому их использовать для строительства нового газопровода не стоит, так как специалисты горгаза могут потребовать внести коррективы. А это опять же дополнительные расходы.

Примеры выполнения гидравлического расчета трубопровода

Приводится точное количество конфорок подключенного оборудования для выбора коэффициента одновременности. Нумерация отрезков трубопровода выбирается не произвольно, а берется из технической схемы.

Указывается фактическая длина магистрали и приводится расчетная протяженность, которая больше. При расчете этот параметр увеличивается на 7% из-за присутствия областей сопротивления. В таблице указываются все конструктивные элементы трубопровода, где предполагаются потери напора.

Расчет газопровода низкого давления

При расчете газопровода внутри дома количество котельного оборудования умножается на выработку каждого агрегата. Полученный результат умножается на показатель одновременности работы агрегатов, который определяется по соответствующей таблице в справочнике.

Число плит во всех квартирах умножается на продуктивность каждой, находится произведение полученного результата и коэффициента одновременности для подключенных приборов. В заключение суммируется итог давления для отопительных агрегатов и подсоединенных газовых плит.

Расчет газопровода высокого давления

Расчет делается с учетом длины потребительских участков

Расчет делается на основании схемы распределения с учетом ответвлений на потребительские участки. Источником разделения является газораспределительная подстанция. Диаметр общего газопровода и ответвлений находится по давлению газа в конце пути при вводе к потребителю.

Определяется расчетная длина каждой ветви, находится давление с учетом потерь и сопротивления в некоторых местах. Тупиковые отрезки считаются по их длине, газовому расходу и предполагаемому напору топлива в точке врезки к потребителю.

Специальные программы

Ответвленные участки газопровода с разными начальными данными рассчитываются отдельно, но процедура выполняется аналогично для каждой области. Скорость потока меняется в местах сопротивления и изменения направления движения. Линейные показатели высчитываются на расчетных длинах отрезков магистрали.

Направление выбирается в зависимости от разницы напора на конце и в начале изучаемого участка. Поток идет от точки с большим давлением в сторону места с меньшим сопротивлением. Программы помогают уменьшить усилия проектировщиков тем, что начальные показатели вводятся в программу, а электроника выполняет вычисления.

Номограммы предназначаются для получения итоговых сведений путем использования таблиц, где каждая строка отвечает заданным параметрам сети.

Профессиональные

Расчеты с применением формул делают только профессиональные инженеры и технические работники. В расчетах используется большое количество данных, применяются специфические коэффициенты. Неподготовленному пользователю трудно учесть все нюансы, провести множество промежуточных расчетов для получения окончательного результата.

Профессиональный расчет подразумевает не только применение формул и числовых выражений, но и обладание специальными знаниями. Навыки не пригодятся при пользовании бесплатными расчетными программами, которые можно найти в интернете.

Бесплатные

Программы ставятся для применения на персональных гаджетах. Методики определяют диаметр, форму сечения газопровода с учетом допустимых потерь и скорости потока. Пользователю потребуется суммарное потребление газа, которое приводится в технических документах на котел, газовые плиты, колонки и другое оборудования.

Затем определяются места с возможным понижением напора. Характеризующие цифры есть в таблице паспорта, они показывают снижение напора при наибольшем потреблении. Находится величина понижения в точке врезания. Коэффициент одновременности берет в расчет совместную эксплуатацию приборов и содержится в таблицах.

Диаметр труб и коэффициент шероховатости указывается на последнем этапе. Программа предусматривает непохожие расчеты для разного давления в трубах, что нужно учитывать при включении данных.

Бесплатные онлайн программы

Старт-Проф – программа для расчета инженерных газовых коммуникаций

В этом случае пользователь подставляет требуемые сведения в графы таблицы для онлайн расчетов. Гидравлический расчет газопровода низкого давления длится несколько минут и от потребителя не требуется никаких профессиональных знаний и вычислительных навыков.

Из технических условий берутся данные:

  • плотность газовой смеси;
  • показатель кинетической вязкости;
  • климатический температурный диапазон региона проживания.

Для чего нужен расчет газопровода

  • Газовую магистраль необходимо рассчитывать для того, чтобы выявить в газовой трубе возможное сопротивление.
  • Правильные вычисления позволяют надежно и качественно подобрать для газовой конструкционной системы необходимое оборудование.
  • После того, как расчет был произведен, имеется возможность подобрать максимально эффективный диаметр труб. Результатом этого станет эффективное и стабильное поступление природного газа через трубопровод.
  • Работа газовых магистралей будет осуществляться в оптимальном режиме.
  • При правильном расчете конструкции должны отсутствовать чрезмерные и излишние показатели при установке системы.
  • Если расчет осуществлен правильно, застройщик имеет возможность сэкономить финансовые средства. Все необходимые работы будут выполняться по согласованной схеме, также будут закуплены только необходимые оборудование и материалы.

1.4 Распределение давления по участкам трубопроводной системы

Рассчитаем давление в узловой точке р1 и построим график давления
на участке l1 по формуле (1.1):

 (1.31)

 (1.32)

Представим
получившуюся зависимость pl1=f(l) в виде таблицы.

Таблица
4

l,км

5

10

15

20

25

30

34

p,кПа

4808,3

4714,8

4619,5

4522,1

4422,6

4320,7

4237,5

Рассчитаем давление в узловой точке р6 и построим график давления
на ветви l8 – l9 по формуле (1.13):

 (1.33)

 (1.34)

Представим
получившуюся зависимость p(l8-l9)=f(l) в виде таблицы.

Таблица
5

l,км

87

90,38

93,77

97,15

100,54

104

107,31

p,кПа

2963,2

2929,9

2897,2

2864,1

2830,7

2796,8

2711

l,км

110,69

114,08

117,46

120,85

124,23

127,62

131

p,кПа

2621,2

2528,3

2431,8

2331,4

2226,4

2116,2

2000

Для того, чтобы вычислить расходы по веткам l2 –l4 –l6 иl3 –l5 –l7, воспользуемся формулами (1.10) и
(1.11):

Проверяем:

Расчет
выполнен верно.

Теперь
рассчитаем давления в узловых точках ветви l2 –l4
l6 по
формулам (1.2), (1.3) и (1.4) :

Результаты
расчета давления по участку l2
представлены в таблице 6:

Таблица
6

l,км

34

38,5

43

47,5

52

56,5

61

p,кПа

4240

4123,8

4004,3

3881,1

3753,8

3622,1

3485,4

Результаты
расчета давления по участку l4
представлены в таблице 7:

Таблица
7

Определение и необходимость гидравлического расчета

Каждый участок газопровода низкого, среднего и высокого давления проверяют на потерю скорости газа

Сопротивление включает линейную обструкцию по всей длине и местные преграды у каждого конструктивного элемента системы на участке перемены скорости. Гидравлический подсчет определяет параметры газопроводной магистрали. Процедура представляет собой обязательный этап на подготовительной стадии к строительству трубопровода.

В результате принимается диаметр труб, приемлемый для высокостабильной передачи газа на расстояние. Расчет определяет величину потерь напора и их допустимость при перебрасывании топлива.

Государственные нормы регламентируют порядок расчета для любых видов газопроводных систем, т. к. процессы при подаче газа характеризуются идентичностью.

Проверяются на потерю давления трубопроводы:

  • низкого давления;
  • среднего напора;
  • высокого.

Гидравлический расчет газопровода: методы и способы вычисления + пример расчета

Для безопасной и безотказной работы газоснабжения его нужно спроектировать и рассчитать

Важно безупречно подобрать трубы для магистралей всех типов давления, обеспечивающих стабильную поставку газа к приборам

Чтобы подбор труб, арматуры и оборудования был максимально точным, производят гидравлический расчет трубопровода. Как его сделать? Признайтесь, вы не слишком сведущи в этом вопросе, давайте разбираться.

Мы предлагаем ознакомиться со скрупулезно подобранной и досконально обработанной информацией о вариантах производства гидравлического расчета для газопроводных систем. Использование представленных нами данных обеспечит подачу в приборы голубого топлива с требующимися параметрами давления. Тщательно проверенные данные опираются на регламент нормативной документации.

В статье предельно обстоятельно рассказано о принципах и схемах производства вычислений. Приведен пример выполнения расчетов. В качестве полезного информативного дополнения использованы графические приложения и видео-инструкции.

Выводы и полезное видео по теме

Этот ролик дает возможность понять, с чего начинается гидравлический расчет, откуда проектировщики берут нужные данные:

В следующем ролике приведен пример одного из видов компьютерного расчета:

Далее можно ознакомиться с примером расчета с использованием компьютерной программы:

Чтобы выполнить гидравлический расчет с помощью компьютера, как это позволяет профильный Свод правил, достаточно потратить немного времени на ознакомление с программой и сбор нужных данных.

Но практического значения все это не имеет, так как составление проекта — процедура гораздо более объемная и включает в себя множество других вопросов. Ввиду этого большинству граждан придется обращаться за помощью к специалистам.

Появились вопросы, нашли недочеты или можете дополнить наш материал ценной информацией? Оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Выводы и полезное видео по теме

Этот ролик дает возможность понять, с чего начинается гидравлический расчет, откуда проектировщики берут нужные данные:

В следующем ролике приведен пример одного из видов компьютерного расчета:

Далее можно ознакомиться с примером расчета с использованием компьютерной программы:

Чтобы выполнить гидравлический расчет с помощью компьютера, как это позволяет профильный Свод правил, достаточно потратить немного времени на ознакомление с программой и сбор нужных данных. Но практического значения все это не имеет, так как составление проекта — процедура гораздо более объемная и включает в себя множество других вопросов. Ввиду этого большинству граждан придется обращаться за помощью к специалистам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
