Гофрированные воздуховоды для вентиляции: гофрорукава и гофротрубы

Как спрятать гофру от вытяжки на кухне: варианты

Обычно гофру «зашивают», либо просто-напросто укладывают на кухонные шкафы. Есть и другие варианты, о которых мы готовы рассказать.

Пластиковый короб для вытяжки на кухне – дёшево и сердито

Один из вариантов – использовать эстетичный пластиковый короб. Однако, этот вариант «крадёт» полезную площадь. Они могут быть как пластмассовые, так и металлические.

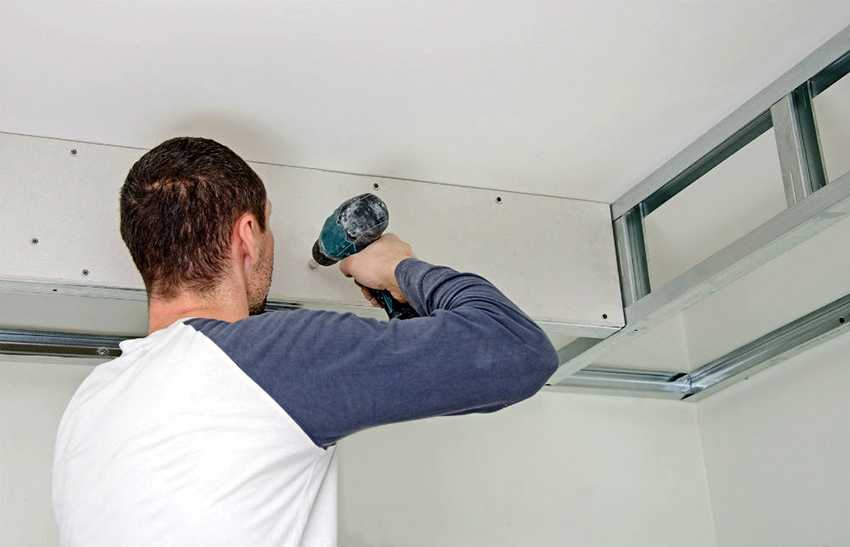

«Коробка» из гипсокартона – выбор опытных отделочников

Гипсокартон – один из вариантов решения проблемы. Однако, он более трудоёмкий. Кроме того, гипсокартон боится влаги. Перед использованием на кухне листы гипсокартона необходимо предварительно обработать.

Применение кухонной мебели или навесных потолков

Специальный антресоль на кухне, куда можно спрятать гофру. Чаще всего такие скрытые шкафчики заказываются одномоментно с покупкой всего гарнитура.

Веские причины для замены трубы

Гофра является недорогим и весьма достойным решением проблемы обустройства вентиляции дома. Если она установлена правильно, то проблем с использованием не возникнет. Главное придерживаться рекомендаций, указанных производителем изделия.

Ухаживать за гофрированным воздуховодом особо не придется. Одно неприятно – пыль из стенок доставать очень неудобно. Со временем, лет через 8-10, внутри трубы образуется довольно толстый налет из частичек жира, гари, пыли. Почистить его не удастся. Единственный выход – поставить новую гофру.

Если соизмерить срок службы длительностью в 10 лет со стоимостью нового вентиляционного канала, то замена совсем не выглядит как проблема.

При замене предстоит сначала демонтировать старую трубу, а затем проводить установку новой

При демонтаже надо совершить все действия, что при монтаже, только в обратном порядке.

Сняв трубу, нужно тщательно очистить стыки, прочистить вентиляционную решетку или и вовсе ее заменить. Затем выполнить все действия по монтажу новой гофры.

Преимущества гофры для подключения вытяжки

Преимущества гофрированной трубы для вытяжки на кухне таковы:

  1. Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
  2. При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
  3. Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
  4. Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
  5. Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
  6. Алюминиевая гофра легко режется при помощи обычных ножниц.
  7. Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
  8. На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
  9. Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.

Основные недостатки

У гофры есть и явные недостатки:

  1. Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
  2. Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
  3. Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.

Сравнение с жестким пластиковым воздуховодом

Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:

  1. Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
  2. Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
  3. Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
  4. Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
  5. Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
  6. Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.

Гофротруба на кухне смотрится не очень красиво

Что лучше выбрать: гофру или пластик? Определитесь, что для вас важнее: эстетика и чистота (у пластиковых изделий), или низкая цена и легкость монтажа (у гофрированной трубы).

Установка гофры на вытяжку: подготовка и важные детали

Чтобы обеспечить надежную и продолжительную работу вентиляционной системы, до начала ее монтажа и в процессе установки необходимо учесть ряд важных моментов. Если диаметр гофрированной трубы не соответствует выходу на вытяжке, то лучше приобрести более широкую гофру, соединив ее с устройством специальным переходником. Такой способ будет иметь положительное влияние, так как увеличение диаметра поспособствует уменьшению скорости воздушного потока, снизив при этом шум в трубе.

Еще до установки гофры в отверстие системы вентиляции устанавливают специальную прослойку с решеткой, фланцем и клапаном обратки. Это позволит предотвратить полное перекрытие вытяжки трубой. Решетчатая перегородка обеспечит естественную вентиляцию помещения, а фланец – принудительную. Таким образом, кухонный воздух будет постоянно циркулировать и освежаться независимо от работы вытяжки. При наличии в кухне еще одного вентиляционного отверстия можно трубу прикрепить к одному из них наглухо, а другое – оснастить решеткой.

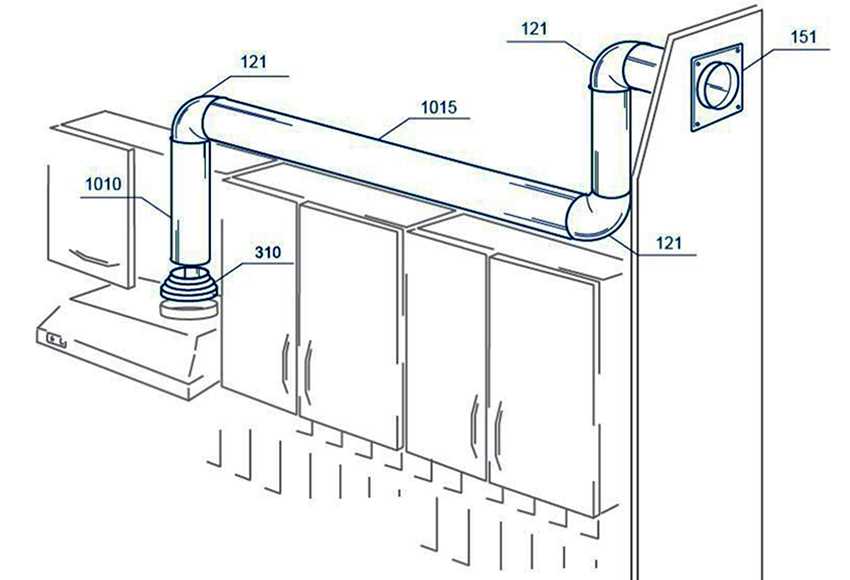

Схема установки гофрированной трубы на вытяжку с размерами.

Гофру фиксируют с помощью специальных креплений-хомутов из металла или пластмассы. Клей или герметик для усадки трубы не стоит использовать, так как это сделает невозможным дальнейший демонтаж трубы для чистки или замены.

При установке конструкции нужно проследить, чтобы было как можно меньше поворотов с углами, так как это ухудшает работу системы. Каждый острый угол снижает производительную мощность приблизительно на 10%. Поэтому вытяжка должна располагаться максимально близко к вентиляционному отверстию.

На заметку! Покупать воздуховод следует после приобретения вытяжки. Именно это оборудование является отправной точкой в определении диаметра трубы, а правильный выбор отразится на эффективности и качестве работы всей системы.

Монтаж полужёсткого алюминиевого воздуховода

Для монтажа вентиляции из вентиляционных алюминиевых труб необходимо руководствоваться следующей инструкцией:

  1. Муфта надевается на одну из поперечных граней трубы.
  2. Поверх нее накладывается пара хомутов.
  3. Другой край трубы вставляется в оставшийся торец муфты.
  4. Места контакта закрепляются винтами хомутов.

Совет: нельзя забывать о высокой теплопроводности гофры алюминиевых труб. Вентиляционная система с их использованием в зимнее время может стать так называемым мостиком холода. Там начнется образование конденсата. Все это приведет к ухудшению микроклимата в помещении. Поэтому при прокладывании алюминиевого воздуховода, стоит озаботиться его термоизоляцией. Это позволит избежать негативных последствий.

Данный вариант монтажа системы вентиляции отличается герметичностью, обусловленной высокой пластичностью вентиляционных гофрированных труб. Но существует и более примитивный способ, отличающийся своей простотой и дешевизной. При таком варианте монтажа муфта не используется. Просто берутся трубы разного диаметра и вдеваются друг в друга. При этом заход должен быть до 50 см. Дополнительную надежность стыка обеспечивается перетяжкой винтовыми хомутами.

Пластиковая гофротруба

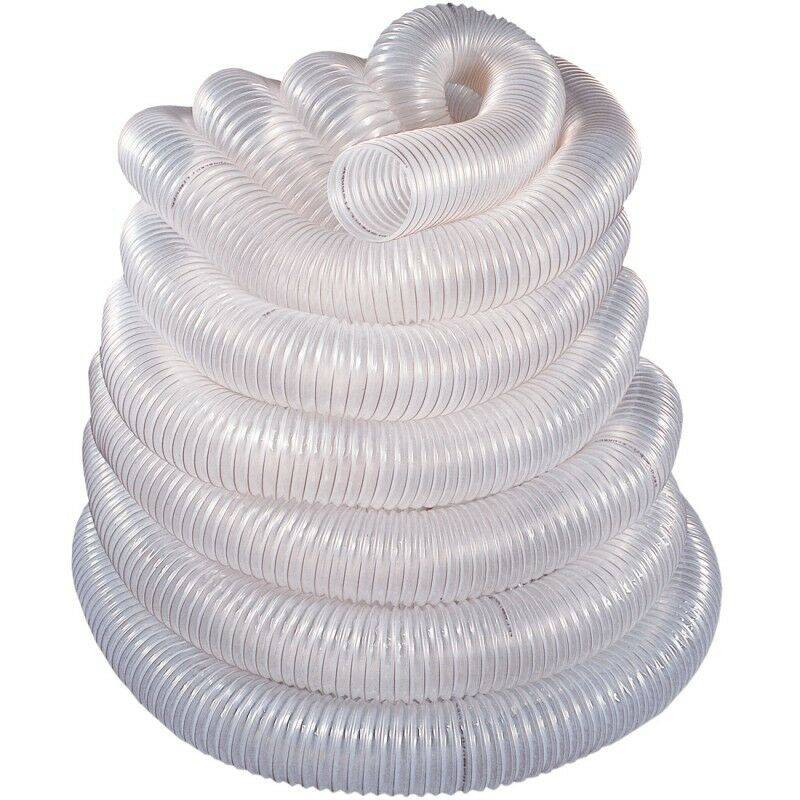

Пластиковые гофротрубы

Вентиляционные пластиковые гофры производятся из полихлорвинила и используются для отвода пыли, газов, воздуха, опилки. Широко применяются гофрированные воздуховоды для вентиляции предприятий химической, мебельной промышленности. Труба выдерживает воздействие температур -20 до +65 градусов Цельсия.

Материал, из которого изготавливается пластиковая гофра для вентиляции отличается следующими качествами:

  • эластичность;
  • прочность;
  • малый вес;
  • химическая нейтральность;
  • слабая горючесть;
  • стойкость к воздействию влаги.

Устойчивость к агрессивным средам делает полипропиленовые трубы идеальными для вентиляции химических производств, лабораторий, где в воздух попадают пары кислот органического или неорганического характера.

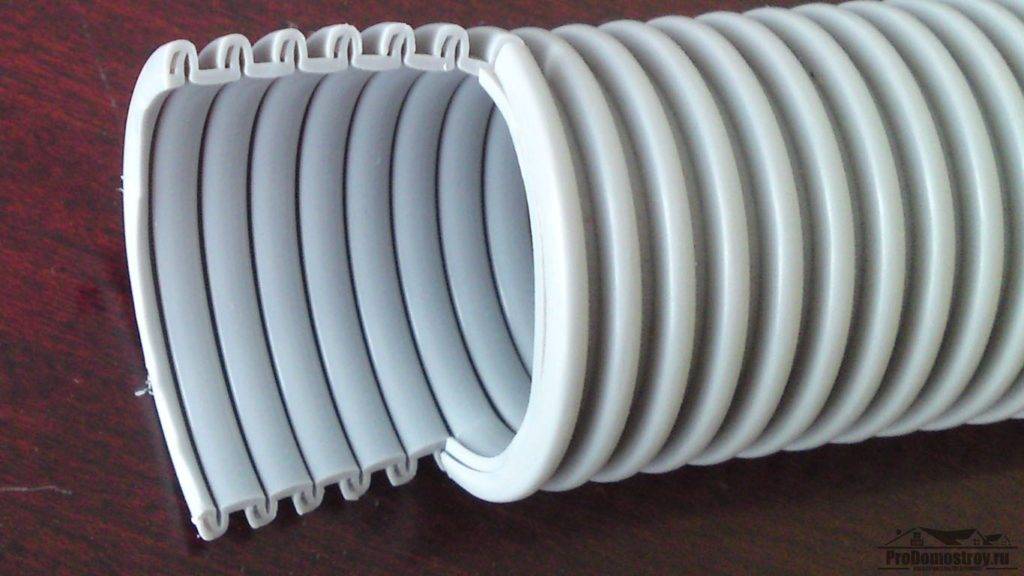

Пластиковые полихлорвиниловые гофры для вентиляции состоят из стальной спирали, поверх которой нанесен слой мягкого и гибкого ПВХ. Толщина стенки – 1 миллиметр. Толщина проволочной основы от 2 до 5 мм.

Вентиляционная гофрированная труба из ПВХ производится диаметрами от 15 до 30 см, бухтами 10 – 50 м. Вентиляционную гофру 200 мм можно приобрести как пластиковую, так и алюминиевую.

Благодаря наличию стального негнущегося каркаса трубопровод не пережимается.

Прилипающие к внутренней поверхности каналов пылинки постепенно сокращают просвет и ухудшают аэродинамические свойства трубы.

Стоимость гофры для вытяжки и комплектующих

Минимальный набор для установки гофры на вытяжку стоит недорого и по карману любому человеку. Именно доступная цена во многом определяет выбор в пользу гофрированной трубы.

Тип воздуховода по материалуКраткие технические характеристикиСредняя стоимость (по состоянию на июль 2019 г), руб

Воздуховод гофрированный из алюминиевой фольги с ПВХ покрытием

  • Материал: алюминиевая фольга, ПВХ;
  • размеры: 125×3000 мм;
  • вес: 420 г;
  • толщина: 0,9 мм;
  • рабочая температура: -30 — +300ºC;
  • применение: приточные и принудительные системы вентиляции и кондиционирования
497

Воздуховод гибкий алюминиевый гофрированный Эра

  • Материал: алюминиевая фольга;
  • размеры: 125×3000 мм;
  • вес: 320 г;
  • толщина: 0,8 мм;
  • рабочая температура: -40 — +300ºC;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
225

Воздуховод Tex PVC 500, из ПВХ

  • Материал: ПВХ, каркас из стальной проволоки;
  • размеры: 100×1000 мм;
  • рабочая температура: -20 — +70ºC;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
510

Воздуховод круглый пластиковый

  • Материал: пластик;
  • размеры: 125×1500 мм;
  • рабочая температура: -40 — +60ºC;
  • вес: 1412 г;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
350

Воздуховод прямоугольный  пластиковый

  • Материал: пластик;
  • размеры: 204×60×500 мм;
  • рабочая температура: -40 — +60ºC;
  • вес: 656 г;
  • применение: приточные и принудительные системы вентиляции и кондиционирования, газо- и теплоотводящие каналы
160

Соединитель-муфта пластиковый

  • Материал: пластик;
  • диаметр: 125 мм;
  • вес 64 г
50

Хомут червячный

  • Материал: оцинкованная сталь;
  • диаметр: 100 мм
40

Era 120ПТПР Торцевая пластиковая площадка для круглого воздуховода ПТПР с решёткой

  • Материал: пластик;
  • диаметр: 120 мм;
  • размеры площадки: 250×180×57 мм;
  • вес 80 г
70

Стоимость гофры, пластикового воздуховода и комплектующих во многом зависит от продавца, производителя и региона. Однако разница в ценах будет несущественна.

Виды и отличия воздуховодов для вытяжек

Воздуховод для вытяжки условно можно разделить по следующим характеристикам:

  1. По материалу, из которого изготовлен канал: пластик или металл.
  2. По форме: круглый или прямоугольный.
  3. По жесткости: гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

Гофрированный воздуховод в интерьере кухни

  1. Диаметр 100 мм: около 90 рублей за метр.
  2. Диаметр 120 мм: около 120-130 рублей за метр.
  3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

  • гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
  • возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
  • простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

  • сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
  • более быстрое загрязнение (чем у ПВХ-изделий);
  • некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

  • бесшумность (гладкая ровная поверхность не способствует возникновению шума);
  • простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
  • эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

  • более сложный монтаж;
  • выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
  • невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

  1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
  2. Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
  3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких моментах:

  1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
  2. Удобство монтажа. В этом плане явно проще взять гофру.
  3. Цена воздуховода. Гофра обойдется чуть дешевле.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

  • диаметр и длина;
  • материал изделия;
  • качество;
  • цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Правила ухода за воздуховодами. Необходимость в замене гофротрубы для вытяжки

Гладкостенные пластиковые трубы легко поддаются чистке, особенно если конструкция воздуховода состоит из нескольких секций небольшой длины и диаметром гофры от 100 мм (чтобы внутрь свободно проходила рука). Секции разбираются, очищаются от грязи, после чего устанавливаются на прежнее место. Сложнее дело обстоит с алюминиевой гофрой, имеющей рельефную поверхность. В складках конструкции в течение длительного времени скапливается жир, сажа, нагар и грязь. Их очень сложно удалить, поэтому проще приобрести новый гофрированный воздуховод для вентиляции и установить его. Как это сделать, мы подробно рассмотрели в статье.

Виды вентиляционных каналов

Устройство вентиляционной системы в доме – непростая задача. И основной ошибкой является неравенство мощности по удалению загрязненного воздуха и свежего, поступающего из внешней среды.

Чтобы правильно устроить вытяжную систему, используются различные каналы:

гофрированные пластиковые трубы;

пластиковые короба квадратного или прямоугольного сечения;



металлические короба из оцинкованной стали;

гофрированные металлические трубы из алюминия.

На чем же остановить свой выбор? Все зависит от места установки вентиляции. Например, для устройства воздуховода от кухонной вытяжки непригодны изделия из пластика. В условиях удаления горячих газов срок их эксплуатации крайне низок. Короба из оцинковки дороги и их сложно устанавливать своими силами, для этого нужны профессиональные навыки жестянщика.

Да и внешний вид такого воздуховода оставляет желать лучшего. В настоящее время популярны воздуховоды из алюминиевой гофры для вытяжки, размеры по диаметру которой выпускаются в широком диапазоне, позволяющем монтировать каналы любой степени сложности. Материал выдерживает температуры до 300 градусов, что позволяет использовать их не только в вентиляции, но и в качестве дымоходов в газовых колонках и котлах.

Какими бывают диаметры гофры для вытяжки? В таких системах используются трубы размерами:

  • 100;
  • 120;
  • 125;
  • 150 миллиметров.

Наиболее популярным является размер гофры для вытяжки на 120 мм, ему практически не уступает по популярности диаметр 125 миллиметров. Зачастую потребить просто не делает различий между этими параметрами, тем более что их можно монтировать на одни и те же доборные элементы. Этому способствует пластичность материала при использовании специальных соединительных элементов – хомутов.

Форма выпуска гофротруб – отдельные патрубки, которые в состоянии поставки  имеют длину 65-100 сантиметров, а при монтаже она способна удлиняться до трех метров без изменения размера по диаметру.

Веские причины для замены трубы

Гофра является недорогим и весьма достойным решением проблемы обустройства вентиляции дома. Если она установлена правильно, то проблем с использованием не возникнет. Главное придерживаться рекомендаций, указанных производителем изделия.

Ухаживать за гофрированным воздуховодом особо не придется. Одно неприятно – пыль из стенок доставать очень неудобно. Со временем, лет через 8-10, внутри трубы образуется довольно толстый налет из частичек жира, гари, пыли. Почистить его не удастся. Единственный выход – поставить новую гофру.

Если соизмерить срок службы длительностью в 10 лет со стоимостью нового вентиляционного канала, то замена совсем не выглядит как проблема.

При замене предстоит сначала демонтировать старую трубу, а затем проводить установку новой

При демонтаже надо совершить все действия, что при монтаже, только в обратном порядке.

Сняв трубу, нужно тщательно очистить стыки, прочистить вентиляционную решетку или и вовсе ее заменить. Затем выполнить все действия по монтажу новой гофры.

Нюансы выполнения монтажа гофрированных воздуховодов

Иногда при выполнении монтажных работ возникают нестандартные ситуации, требующие отдельного рассмотрения: необходимость соединения гофры или её сокрытия из визуального пространства площади кухни.

Как соединить между собой

Необходимость соединения нескольких элементов гофры между собой возникает в случае протяжённого участка воздухопровода, который невозможно выполнить целиком. Для соединения используются специальные вставки (на следующем рисунке обозначены стрелкой), устанавливаемые во внутреннее пространство гофрированной трубы в оба стыкуемых элемента, после чего места соединения стягиваются при помощи хомутов.

Соединение металлической гофры при помощи специальной пластиковой вставки

В случае если вставок нет в наличии, в связи с нестандартными размерами воздуховодов или по иным причинам, то соединение можно выполнить при помощи строительного скотча, соответствующего материалу, из которого изготовлен воздуховод.

Как спрятать гофру на кухне

Вариантов, как спрятать гофрированный воздуховод на кухне, может быть большое количество, о чём говорят следующие фото, зафиксировавшие решение подобной задачи дизайнерами и квартиросъёмщиками:

Как установить гофру на вытяжку на кухне

Выполнить монтаж гофрированной трубы для кухонной вытяжки может любой человек. Для этого необходим минимальный набор инструментов и совсем немного времени. В некоторых случаях установка занимает более 1 часа. Ниже мы рассмотрим, что нужно для установки гофры, и детально опишем сам процесс её монтажа.


Выполнить монтаж гофрированного воздуховода по силу любому человеку

Для создания воздуховода между кухонной вытяжкой и общедомовой вентиляционной системой вам понадобится:

  • гофрированная труба с диаметром, соответствующим размеру патрубков на вытяжке и вентиляционной решётке;
  • два хомута (металл или пластик);
  • вентрешётка с патрубком;
  • переходник;
  • новосёлы с саморезами;
  • герметик и алюминиевый скотч (при необходимости);
  • крестовая отвёртка;
  • пассатижи;
  • ножницы или обойный нож.


Гофра, переходник и хомуты, вот, пожалуй, и всё, что нужно для  монтажа воздуховода

Пошаговая инструкция по установке гофры на вытяжку

Как вы увидите из пошаговой инструкции, установить гофру на вытяжку и подсоединить её к вентиляционной системе по силам любому человеку. Для этого нужно иметь минимальные навыки  работы с отвёрткой.

ИллюстрацияОписание действия
Покупаем и распаковываем гофру подходящего диаметра и длины
В навесном шкафу, к которому крепится вытяжка, нужно разметить и вырезать лобзиком отверстие под гофрированную трубу
В нашем случае понадобится переходник с патрубка вытяжки на гофру. Его можно купить практически в любом магазине климатической, бытовой техники или строительном рынке
Устанавливаем переходник на вытяжку. Для надёжности соединение можно обработать герметиком
На конец трубы надеваем червячный хомут, и насаживаем её на пластиковый переходник
При помощи отвёртки затягиваем хомут. Главное, не перестараться
У нас вентиляционный канал выведен в гипсокартонный короб. Мы взяли патрубок с обратным клапаном, хотя большинство вытяжек уже оснащены им
Аккуратно выводим трубу через отверстие в вытяжном шкафу
Также аккуратно распрямляем гофру, стараясь не помять её
Надеваем на трубу хомут, и присоединяем её к вентиляционному патрубку с обратным клапаном. Затягиваем хомут при помощи отвёртки. На этом можно считать установку завершённой

Как спрятать гофру от вытяжки на кухне: секреты маскировки

Довольно часто стильный и гармоничный вид на новой кухне портят именно трубы под потолком с заметным и своеобразным блеском, поэтому заключительным процессом в установке гофрированных труб является их маскировка. Этот процесс не имеет под собой функциональной подоплеки, но считается важным условием эстетического оформления кухни.

Изобретательные строители и производители мебели (если гарнитур изготавливают под заказ) могут предложить сразу несколько выгодных вариантов, позволяющих спрятать непрезентабельные трубы. Наиболее популярные из них:

  • использование специального пластмассового короба;
  • сооружение конструкции из гипсокартона;
  • маскировка труб подвесным или натяжным потолком;
  • встраивание вытяжки и трубы в шкафы кухонного гарнитура;
  • покрытие труб краской или другими элементами декора.

Чтобы не испортить интерьер кухни гофротрубу лучше спрятать.

Креативным решением может быть оформление кухни в стиле лофт, когда гофру не прячут, а наоборот, акцентируют на ней внимание. Опытные современные дизайнеры подскажут, как правильно обыграть блестящую гофрированную трубу в интерьере, чтобы она не испортила внешний вид кухни, а напротив, стала ее украшением и изюминкой. Поклонникам классических стилей лучше выбрать один из способов маскировки

Как реализовать каждый из них, рассмотрим ниже

Поклонникам классических стилей лучше выбрать один из способов маскировки. Как реализовать каждый из них, рассмотрим ниже.

Производство и нюансы использования

Материалом для производства гофрированных труб служит алюминиевая рулонная фольга. Она разрезается по штрипсам шириной 50 мм. Они подаются в прокатный блок станка. На нем посередине штрипсов приделывают ребра, на краях которых находятся тройные замки.

Далее идет оборачивание фольги на профильный калибр. В итоге на краях остается крепление замком. В конце идет прокатка заготовки через вальцы. Получается пластичная труба надлежащего качества. При прокладке воздуховода ее можно сгибать под нужным углом, растягивать или сжимать. Также этим способом можно получить полужесткие гофрированные трубы различных диаметров.

Со временем технология производства совершенствовалась. Теперь возможно изготовить алюминиевые гофротрубы с изгибом, который меньше диаметра на четверть. Такие изделия отличаются хорошими эксплуатационными характеристиками, которые не ухудшаются на протяжении всего срока эксплуатации. Трубы выдерживают высокие перепады давления, не деформируясь при этом и сохраняя свой изначальный внешний вид.

Но существуют определенные ограничения на их применение в системах вентиляции и прочих коммуникаций. Например, связанные с высокой температурой, которую не выдерживают гофрированные трубы. Их нельзя использовать для котлов и печей, функционирующих на твердом горючем. Также не рекомендуется их задействовать для газовых колонок.

Как правильно выбрать гофру для вытяжки – рекомендации нашей редакции

При выборе воздуховодов в первую очередь следует учитывать размеры гофры для вытяжки. Диаметр изделия должен на 1−2 см превышать габариты выходного раструба (отверстия) установки. Это необходимо для того, чтобы снизить нагрузку на электродвигатель и уровень шума.

Для АОГВ рекомендуется разработать конструкцию вытяжных каналов таким образом, чтобы минимизировать количество изгибов. Если необходимо соединить рукава воздуховодов либо повернуть канал в определённом направлении, применяют соответствующие фитинги. Во избежание попадания воздуха в каналы устанавливают клапаны плёнчатого типа либо осевые аналоги с полимерным диском. Что касается сечения изделий, лучше устанавливать круглые трубы, поскольку они обеспечивают максимально эффективный газоотвод.

Что касается конструкций для кухонной вытяжки, стоит учитывать свойства материалов, из которых они изготовлены. Гибкие металлические воздуховоды во время установки сжимают либо растягивают и легко монтируют под любыми углами. Они безопасны для человека, в отличие от пластиковых аналогов, которые выделяют со временем токсические вещества при нагревании.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
