Гравитационная система отопления дома своими руками: клапана, схемы, расчет

Платформы гравитационного типа

Самыми устойчивыми и надежными сооружениями считаются гравитационныеплатформы. Было разработано множество их разновидностей (рис. 6.2) для установки в морях на глубинах 50–150 м.

Рис. 6.2. Примеры конструкций бетонных платформ гравитационного типа

Большая масса оснований позволяет устанавливать их на дно моря без дополнительного крепления в виде свай. Гравитационные основания сохраняют устойчивость при любой погоде, им не страшны волны. В нижней части они снабжены балластными емкостями, с помощью которых можно транспортировать основания на плаву от места постройки до точки бурения и устанавливать на дне моря за счет заполнения балластных емкостей забортной водой. В основании гравитационной платформы размещают направляющие колонны для бурения, резервуары для хранения добытой нефти вместимостью до 500–600 тыс. м3, трубопроводы. Наличие резервуаров позволяет не прекращать добычу нефти даже в непогоду, когда к основанию не могут подойти танкеры.

Масса платформ гравитационного типа из бетона с железной арматурой достигает 250 и даже 300 тысяч тонн. Как же можно соорудить и перевезти такую махину? Было найдено оригинальное решение. На берегу достаточно глубокой бухты роют гигантский котлован, отделенный от моря стеной природного грунта. Для надежности эту стену бетонируют, изолируя котлован от моря. Если и просачиваются морские воды, их непрерывно откачивают насосами. Котлован должен быть сухим. Дно выравнивают и монтируют металлическую арматуру – основу будущей конструкции. Арматуру заливают бетоном (рис. 6.3). Когда конструкция готова, ее окружают понтонами, разрушают перемычку с морем, и морская вода заполняет котлован (рис. 6.4). Конструкция удерживается на плаву балластными емкостями и понтонами. Затем платформу с помощью многочисленных кораблей буксируют на место установки (рис. 6.5).

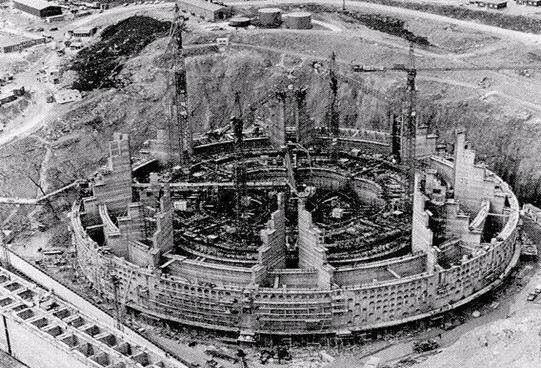

Рис. 6.3. Сооружение основания бетонной платформы гравитационного типа

Рис. 6.4. Заполнение водой котлована с основанием гравитационной платформы

Рис. 6.5. Транспортировка железобетонной гравитационной платформы к месту установки

Дно моря в месте сооружения гравитационной платформы должно быть очень тщательно спланировано и подготовлено. Место установки должно быть ровное, иначе основание может расколоться. С площадки нужно убрать верхний рыхлый слой осадков, который бедет давать неравномерную осадку платформы при ее эксплуатации. Известны случаи проседания морского дна под гравитационными платформами при отработке залежей. Образно говоря, нужно построить не Пизанскую башню, а качественное гидротехническое сооружение, работающее в течение длительного срока. В акваториях возвели десятки железобетонных платформ.

Были разработаны также конструкции более прочных металлических гравитационных платформ (рис. 6.6), у которых основание и емкости целиком изготовлены из металла. Масса их достигает 400 тыс. т.

Рис. 6.6. Конструкции металлических платформ гравитационного типа

На рубеже 1970–80-х годов на месторождении Брент в Северном море англичане построили бетонную гравитационную платформу Брент Спар (рис. 6.7). Какое-то время на платформе вели добычные работы, затем дебиты нефти упали, и содержание платформы стало нерентабельным. В 1995 г. компании-владельцы решили платформу взорвать и похоронить обломки на дне морском. Когда об этом решении стало известно, активисты Гринписа высадились на платформе с требованием демонтировать ее и вывезти на берег. Разыгрался грандиозный скандал. Дело было в создании прецедента. Ведь резервуары в основании платформы, где хранилась нефть, грязные, и будет нанесен вред морю. Что будет с мировым океаном, если все старые нефтяные платформы такого типа станут взрывать? Нефтяные компании и общественность разошлись во мнениях. Год в английском парламенте шли дебаты. В итоге платформу пришлось демонтировать и вывезти. Ее установили в норвежском фиорде и организовали там учебный центр по подготовке персонала и своеобразный музей для туристов.

Рис. 6.7. Платформа Брент Спар в Северном море

Итак, платформы гравитационного типа хороши со многих сторон, но их установка технически осуществима и экономически целесообразна до глубин моря примерно 150 м. Более глубокие акватории недоступны. И встает вопрос – куда девать эти платформы после того, как они выполнили свое назначение? Ведь их демонтаж и вывоз стоит очень дорого. Теперь платформы гравитационного типа не устанавливают, потому что найдены другие эффективные технические решения.

Выбор теплоносителя

Теплоносителем может служить вода или антифриз. Для самотечной системы предпочтительнее использование воды, поскольку у антифриза выше плотность и меньше теплоотдача, для его нагрева требуется больше тепловой энергии – то есть, расход топлива выше. Если в системе устанавливается мембранная буферная емкость, ее объем должен быть больше, чем у бака для теплоносителя-воды, так как антифриз расширяется сильнее.

Использование «незамерзайки» имеет смысл в том случае, если дом в зимний период отапливается нерегулярно с большими перерывами. В этом случае воду пришлось бы постоянно сливать, чтобы трубы не разорвало при перемерзании.

Принцип работы системы отопления: простота и долговечность эксплуатации

В принцип работы системы отопления заложено свойство воды расширятся при нагревании. В замкнутом контуре вода циркулирует по трубам за счёт разницы давления. По-другому, отопительная система с обычной циркуляцией имеет другое название – самотечная.

Схема гравитационной отопительной системы включает в себя:

Котёл;
Трубопроводы;
Радиаторы;
Расширительный бачок;
Гравитационный клапан;
Вентили;
Дроссели.

Назначение котла передавать теплоносителю энергию от сгорающего топлива. В гравитационной системе закрытого типа этот процесс обеспечивает теплообменник. Трубопроводы осуществляют транспортировку жидкости от теплообменника к батареям отопления. Максимальное количество тепла в помещение передаётся и сохраняется именно радиаторами отопления. При открытой системе обогрева расширительный бачок устанавливается в самой высшей точке системы, обычно вверху над разгонным коллектором. Система отопления монтируется так, чтобы обеспечить подъём горячей воды в верхнюю точку и слив её самотёком по трубам, а также радиаторам в котёл. При всём этом пузырьки воздуха должны иметь возможность беспрепятственно перемещаться вверх. Обратный гравитационный клапан пропускает жидкость только в одном направлении. При изменении направления движения жидкости он закрывается автоматически.

Принципиальная схема самотечной системы отопления

Наиболее удобной для рассмотрения является однотрубная система, на примере которой можно выявить практически все рабочие моменты, связанные с самотечной системой отопления. Для примера в качестве теплоносителя будет использована вода, поскольку в таком случае принцип работы системы получается наиболее понятным.

Конечно, при необходимости постоянного отопления в систему можно заливать и другие жидкости, которые не боятся замерзания (антифризы и др.). Использование антифризов позволяет избежать размораживания всей отопительной системы. Кроме того, после сборки системы желательно залить ее именно антифризом, который позволит выявить все негерметичные участки трубопровода. Как выглядит отопление самотеком — схема довольно проста: самотечная отопительная система работает по принципу естественной циркуляции теплоносителя за счет разности температур на входном и выходном канале котла. Эта система используется очень давно, и ее популярность неуклонно падает вследствие ее низкой эффективности, высокой стоимости и неоправданном расходе энергоресурсов. На сегодняшний день использовать такую систему можно разве что в небольших домиках, к которым не подведено электричество, что встречается довольно редко.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Монтаж полипропиленовых труб

Основные этапы

Можно выделить следующие этапы выполнения работ:

Перед началом монтажных работ необходимо нарезать сегменты полипропиленовых труб нужного размера. Если при монтаже используется труба с фольгированным покрытием, то придется на месте соединения с фитингом удалить наружный и внутренний слой фольги.
Удаление заусениц на торце трубы.
Нанести отметку маркером на месте входа фитинга на глубину входа фитинга. При этом нужно оставить небольшой зазор, который позволит избежать сужения в месте соединения двух сегментов трубы с помощью фитинга.
Установить метки на месте соединения трубы и фитинга. Это поможет избежать перекоса в ходе соединения.
На разогретую насадку надевается одновременно фитинг и конец трубы для равномерного их нагрева. Толстые детали нужно нагревать в самом начале.

При соединении необходимо следить за тем, как насаживаются сегменты. Если один из них насаживается слишком свободно, его нужно заменить на новый. В противном случае не получится добиться хорошей герметичности трубы, и в ближайшее время в этом месте образуется течь.

После того, как детали разогрелись нужным образом, производится их соединение друг с другом. При этом нужно использовать сделанные ранее метки и стараться совместить их друг с другом. Детали нельзя поворачивать во время насаживания. Застывание разогретого материала составляет не более 10-30 секунд. Поэтому в первые секунды соединения необходимо быть очень внимательным. После того, как детали будут соединены должным образом, их нужно зафиксировать для остывания на рекомендованный производителем период времени.

Соединение разогретых труб

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше

Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла. горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

площадь помещения;
наличие теплопотерь (пол, потолки, стены, окна);
мощность теплогенератора, который необходим для прогрева пространства;
скорость подачи теплого воздуха;
диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

воздуховод нужной длины и диаметра;
теплогенератор;
решетки декоративные, которые крепятся на концах воздуховода;
фильтра воздушные;
вентиляторы;
крепежные элементы;
инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

Монтаж теплогенератора в отдельном помещении.
Прорезают отверстия для воздуховодов в стенах.
Соединяют все элементы, согласно выбранному проекту.
Располагают вентилятор под теплогенератором.
Крепят декоративные элементы.
Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

теплоизолирующий корпус;
абсорбирующий экран черного цвета;
радиатор;
стекло или поликарбонат;
вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

ДСП, фанера или бруски для внешнего корпуса.
Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
Крышка делается из стекла или поликарбоната.
Для теплоизоляции, корпус обклеивается пенополистиролом.
Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

устанавливают печь длительного горения;
проектируют расположение воздуховодов;
их крепят к печке и монтируют по дому;
внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

спроектировать расположение воздуховодов;
присоединить их к булерьяну;
скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

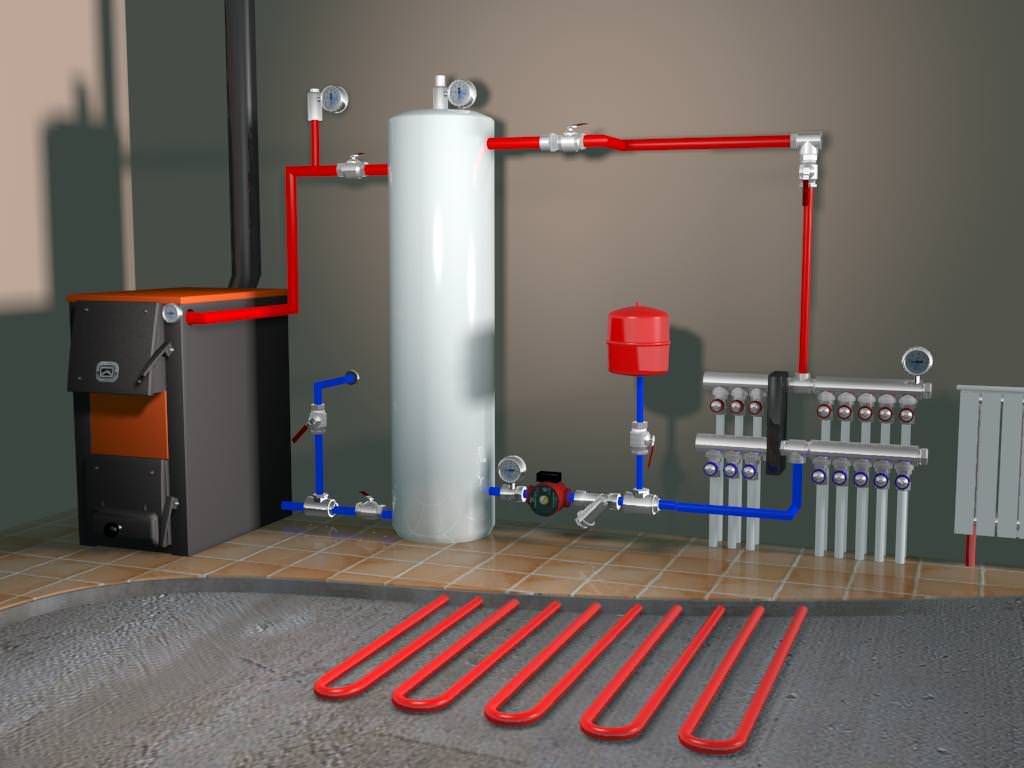

Основные схемы для систем отопления домов

Система отопления частного дома

Притом, что системы отопления различаются по виду используемого источника энергии, они имеют всего лишь две основные схемы. Определиться с выбором схемы отопления помогут правильные замеры дома и прилегающей территории. Размер строения – главный показатель, определяющий выбор схемы. Рассмотрим эти схемы:

Схема, использующая самотёк теплоносителя;
Схема, работающая с принудительной циркуляцией теплоносителя.

В чём же принципиальные различия этих схем — постараемся разобраться. Сразу следует заметить, что обе схемы отопления могут иметь однотрубное и двухтрубное исполнение. Относительно самотёчных систем можно сказать, что они имеют целый ряд недостатков, а поэтому используются они, гораздо реже, чем системы отопления, имеющие принудительную циркуляцию. Вот эти недостатки:

Большая стоимость системы. Учитывая тот факт, что линия подачи находится далеко от линии возврата остывшей воды, и всё происходит под действием силы тяжести теплоносителя, необходимо устройство трубопровода, имеющего достаточную протяжённость.
Сложность монтажа, связанная с необходимостью строгого соблюдения величин угла уклона для обеспечения естественного тока теплоносителя в обоих направлениях.
Не эстетичный внешний вид системы, связанный с тем, что не всегда можно использовать современные материалы, так как температура воды в системе может достигать достаточно высоких температур, вплоть до температуры кипения.
Сложность регулирования температуры отдельных отопительных приборов.
Низкий КПД за счёт больших потерь, возникающих из-за большой протяжённости системы.
Большой объём используемого теплоносителя.

Среди преимуществ самотёчной схемы отопления можно отметить два факта. Во-первых, такая система может работать без электроснабжения, хотя редко сейчас найдёшь район, где всё ещё нет света. Во-вторых, система обладает высокой инерционностью, то есть, тепло распространяется равномерно и внешние факторы мало воздействуют на состояние теплоносителя.

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

нагревательное оборудование;
трубопроводы;
расширительный бак атмосферного типа;
отопительные приборы;
насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
сливной вентиль;
кран для заполнения сети теплоносителем.

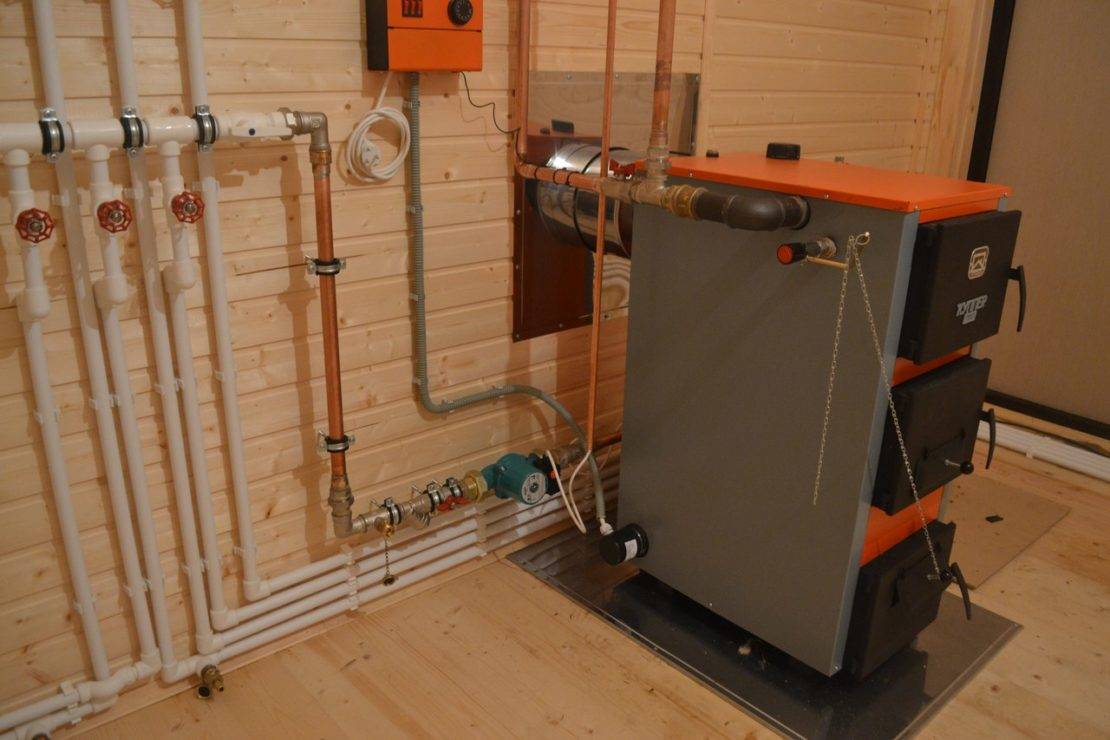

Котел

Открытые контуры могут работать с котлами следующих видов:

Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

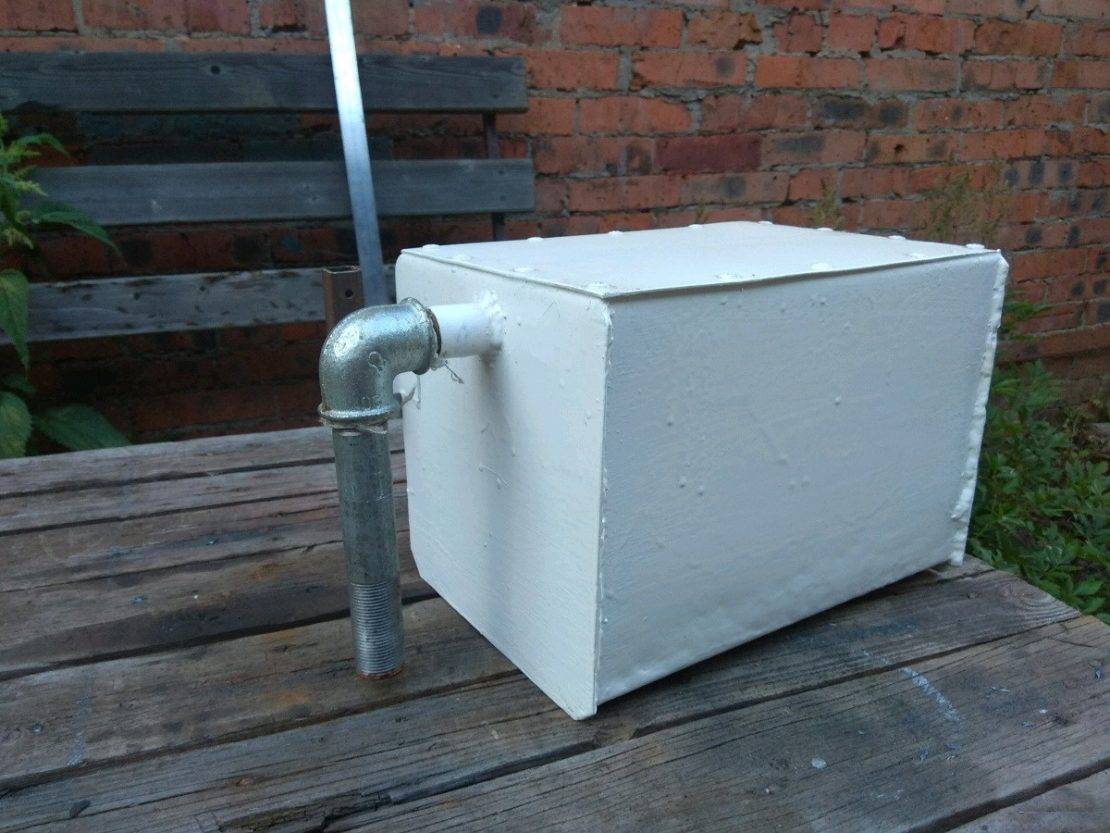

Расширительный бак

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

на удаленном стояке;
в самой высокой точке системы;
на обратном трубопроводе;
вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

стальные трубы почти не используются из-за сложности монтажа и большого веса;
трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Самотечное отопление плюсы гравитационной системы отопления

Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией остывает в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.
