Установка грязевого фильтра на системе отопления

Виды грязевиков по способу монтажа

При выборе грязевика требуется учитывать не только его тип и материал, но и метод подсоединения к трубопроводу. Он может быть фланцевым, муфтовым или приварным.

На автономные системы малого условного прохода монтируются муфтовые грязевики. У таких изделий имеются муфты с внутренней или внешней резьбой, а корпус выполнен в форме шестигранника. Разъединение и установка выполняется с помощью рожкового или разводного ключа.

Фланцевые грязевики используются в трубопроводных системах любого условного прохода. Они создают разборное соединение с высокой герметичностью. Их уплотняют специальными кольцевыми прокладками.

Приварные грязевики имеют с обеих сторон патрубки с заранее подготовленными фасками для сварки. Они создают неразъемное соединение высокой герметичности. Минус — для замены устройства требуется вырезать часть трубы. Помимо металлических моделей, существуют грязевики из полипропилена, привариваемые на трубопроводы малого диаметра.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

  • крышка;
  • игольчатый клапан;
  • актуатор;
  • поплавок;

  • сетка-сепаратор воздуха;
  • осадочная камера;
  • сетка шлама;
  • место накопления мусора;
  • кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

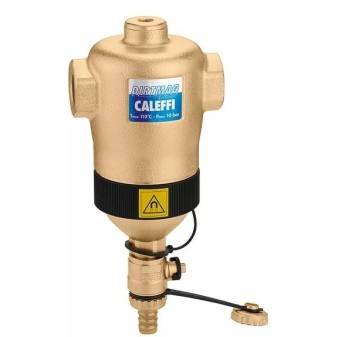

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

  1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
  2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
  3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Нарушение герметичности элементов системы

Нарушение герметичности элементов системы (труб, соединений, скруток, сварки, и др.) приводит к утечке теплоносителя, что при несвоевременном ее устранении может вызвать аварийную ситуацию и привести к большим материальным затратам на ее ликвидацию.

В трубопроводах нарушение герметичности происходит из-за коррозии труб, вызывающей разрушение металла, образование сквозных отверстий (свищей) и разрывов труб. Коррозия труб увеличивается в процессе длительной эксплуатации, особенно если система не промывается. Коррозия увеличивается также при заполнении системы водопроводной водой (содержащей много кислорода), частом опорожнении системы, при котором в нее попадает кислород воздуха.

Для предотвращения аварий в зимний период необходимо в период подготовки к отопительному сезону сообщить соответствующим службам об обнаруженных повреждениях. При ремонте требовать тщательного производства опрессовки системы отопления с целью своевременного выявления участков трубопроводов, ослабленных коррозией.

Утечки могут возникать в местах изгиба труб, через трещины, образующиеся при неправильной гибке. Места утечки ликвидируются сваркой дефектных мест, заменой неисправных участков.

Для оперативной (но временной меры) ликвидации утечки на прямых участках трубопровода с деаметром не более 150 мм установите уплотняющие хомуты на поврежденном участке трубопровода. Этот способ примените тогда, когда невозможно отключить поврежденный участок и опорожнить трубопровод. Как только возникает возможность отключить поврежденный участок трубопровода, хомут снимите и производите ремонт.

В резьбовом соединении утечка теплоносителя через неплотности, как правило, происходит из-за некачественного уплотнения, выполненного при монтаже в сгонах между муфтами и контргайками, трещин в соединениях, сорванных и глубоко прорезанных резьбах. После выяснения причин утечки резьбовое соединение либо переберите, выполняя уплотнение заново, либо замените его.

Небольшие течи (свищи) ликвидируйте приваркой к трубопроводу накладки. Небольшие свищи и трещины заварите сваркой. Во фланцевых соединениях утечка происходит в результате слабой затяжки болтов, старения прокладки, выполнения ее из некачественного материала, перекоса во фланцах. Если при подтяжке болтов течь во фланцевом соединении не устраняется, то прокладку замените.

В сварном соединении утечка может быть вызвана низким качеством сварки, которое выявляется при температурных удлинениях. Эту неисправность устраните дополнительной подваркой дефектного стыка.

Классификация грязевиков по типу частиц

По типу отделения частиц различают грязевики:

Отстойники

Принцип действия данных устройств основан на гравитационных силах. При резком возрастании и падении скорости потока рабочей среды происходит осаждение твердых частиц под действием силы тяжести. Помимо сил гравитации, на поток могут воздействовать центробежные силы из-за резкого изменения направления рабочей среды. Это способствует удалению инертных тяжелых загрязнений.

У отстойников корпус выполнен в форме вертикального цилиндра. Он оснащается входным и выходным патрубками с фланцевым соединением. Корпус заварен сверху, а снизу у него расположена фланцевая заглушка.

Грязевики-отстойники чаще всего применяются на промышленных предприятиях. Цилиндрическая полость имеет несколько перемычек для изменения движения потока среды при прохождении через встроенный фильтр. При этом взвешенные частицы оседают на дне и затем очищаются.

Сетчатые

Наиболее распространенный тип грязевиков, состоящий из крышки, игольчатого клапана, поплавка, сепаратора воздуха, сетки, сливного крана и т. п. Различаются фильтры грубой и тонкой очистки. В первом случае производится удаление загрязнений размером от 5 до 300 мкм, во втором — частиц более мелких фракций (до 5 мкм).

Грязевики с тонкой очисткой используют на предприятиях, где требуется дополнительная очистка воды — в бытовых водопроводах и т. п. Для отопления достаточно грубой очистки. Игольчатый клапан в составе сетчатого грязевика помогает избежать возникновения аварий при загазованности системы.

Магнитные

Грязевики с магнитом, выступающим в качестве основного фильтрующего элемента. Он помогает очищать поток среды от металлических взвесей, способствует уменьшению скопления накипи на стенках труб, препятствует образованию ржавчины. При этом поток рабочей жидкости не замедляется, давление не изменяется. Это позволяет устанавливать магнитные грязевики на всасывающих частях насоса.

У данных приборов двухступенчатое очищение. Вода, проходя через сетчатый фильтр, избавляется от крупных частиц. Затем в работу вступает магнит, очищая жидкость от мелких металлических загрязнений. Магнитные очистители стоят дороже, но их эффективность значительно выше сетчатых аналогов.

Плюсы и минусы фильтрующих элементов

Преимущества грязевиков состоят в предотвращении засорения основных узлов отопительной системы (подающего насоса и котла). Наличие фильтров исключает обязательную замену теплоносителя на чистый, а также необходимость промывки отопительной системы. Своевременный монтаж грязевика обеспечивает качественную отдачу тепла, увеличение периода работы системы в несколько раз. Основные достоинства грязевика состоят в следующем:

  • Значительная экономия топливных ресурсов.
  • Защита конвективных элементов котлов.

Уменьшение объема расходуемых реагентов для очистки воды.

Недостаток механического принципа водоочистки проявляется в быстром засорении сетчатого фильтра при высокой степени загрязнения рабочей жидкости. Для решения проблемы применяется комбинированный способ фильтрации, т.е. вначале используется магнитный принцип для удаления тяжелых частиц, а затем – механический – для устранения взвешенных. Сетчатый фильтр следует извлекать из грязевика для очищения. Промывать элемент можно за счет обратного напора жидкости.

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

  1. Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
  2. Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.


На фото фильтр тонкой очистки для системы отопления

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

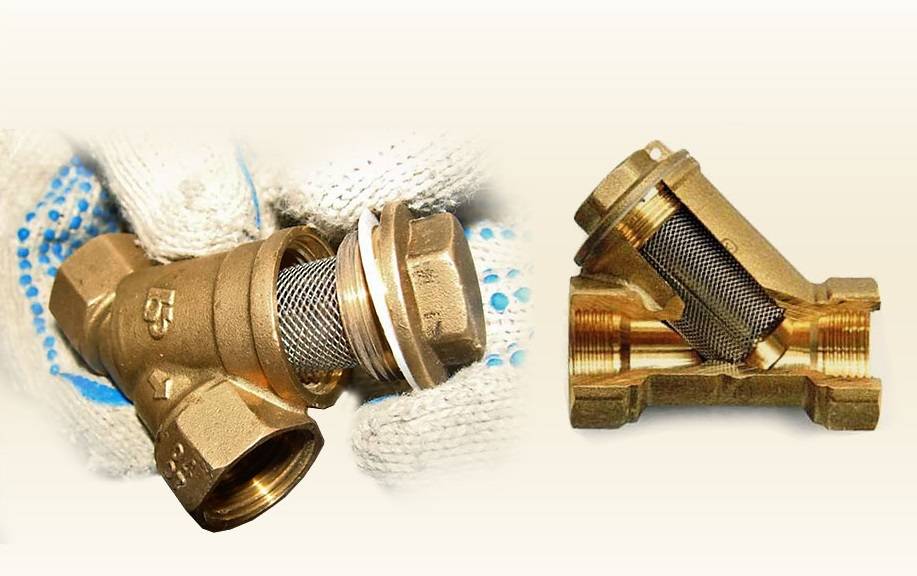

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.


На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

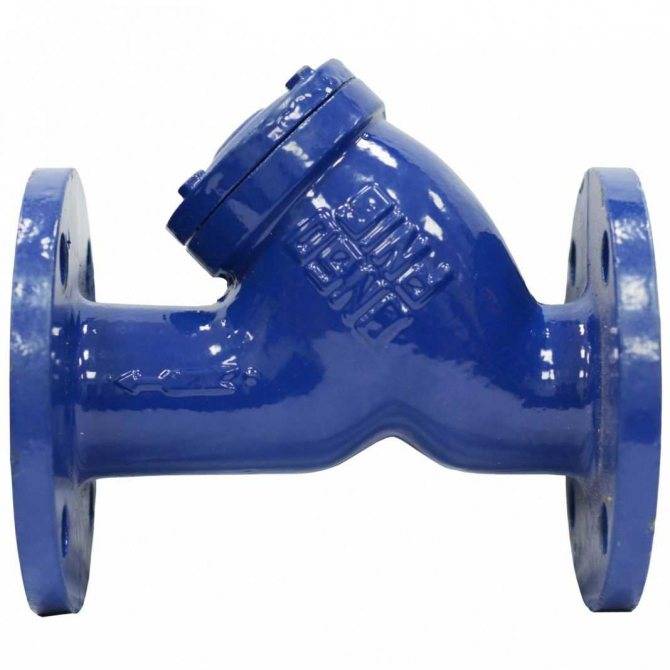

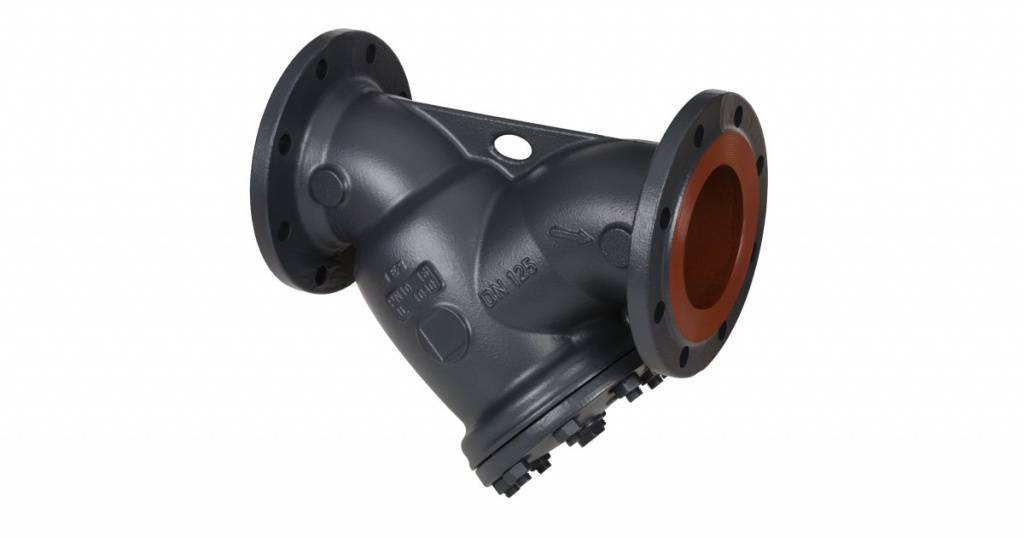

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Как часто его нужно чистить?

За счет очистки воды и задержки различного мусора, который со временем никуда не исчезает, он начинает накапливаться. По этой причине со временем водяной фильтр, установленный на трубе, забивается. Это приводит к снижению напора воды, а со временем и полного его отсутствия. При появлении таких ситуаций требуется выполнить чистку внутренних элементов конструкции, для чего устройство следует снять, разобрать и промыть.

Стоит знать! Когда фильтр запломбирован вместе с водопроводным счетчиком, требуется вызов мастера из управляющей компании, который снимет пломбы. По завершении чистки рекомендуется установить обратный клапан, позволяющий выполнять чистку без необходимости дальнейшего вызова специалиста.

Подключение грязевика в обратку отопительного контура — можно ли так делать?(+)

У меня на обратке грязевика нет, поставили в контур теплых полов перед его насосом, конечно вода с обратки туда попадает, подмешивается, но мучают сомнения что надо все таки ставить перед котлом грязевик. или можно и так оставить? Котел — настенник.

Теоретически, вся грязь когда-нибудь осядет в фильтре теплого пола ))) Но желательно, конечно, поставить фильтр перед котлом. Благо, это минимальные трудо- и денежные затраты.

Или поставить один фильтр на обратке перед котлом, или филтр на обратке на каждом контуре. Иначе вы теплообменник котла забьете мусором из системы отопления.

Ну в общем я так и думал — млин, они еще ПРОЕКТ делали отопления.

Как тяжко счас мастерами

Наиболее распространенные разновидности фильтров-грязевиков

Латунные сетчатые «косые» фильтры

Грязевики такого типа имеют сетчатый принцип очищения. Это самый распространенный тип фильтров-грязевиков, используемых в системах отопления дома. Присоединение к трубопроводу происходит при помощи муфтового резьбового способа. Диапазон размера резьбы достаточно широк – от ½ до 2 дюймов.

Конструкция латунного сетчатого «косого» фильтра-грязевика довольно проста.

Он состоит из латунного корпуса. Корпус сам состоит из двух цилиндров, прямого и наклонного. С двух сторон прямой части корпуса расположены резьбовые муфты для присоединения к трубопроводу. В «косой» части корпуса установлен фильтрующий элемент –  сетка из нержавеющей стали с ячейками определенного размера. Сверху «косого» цилиндра имеется латунная пробка с шестигранником под ключ. Между  корпусом и пробкой находится уплотнительная прокладка.

При установке грязевика на горизонтальном участке трубе, скошенный цилиндр должен находиться внизу. При монтаже данного устройства необходимо учитывать направление потока рабочей среды, которое показано стрелкой на корпусе фильтра.

Чугунные «косые» магнитные фильтры

По устройству и внешнему виду такие грязевики схожи с латунными.  Только корпус и пробка сделаны из чугуна. А, фильтрующий элемент –  такая же цилиндрическая сетка из нержавеющей стали как у латунного аналога.

Основное отличие чугунного грязевика – это наличие особой стойки, которая оснащена постоянными дисковыми магнитами. Получается двойная фильтрация. Сетка улавливает механические частицы, а магниты – частицы металла и окалины.

Процесс монтажа чугунных «косых» магнитных грязевиков на трубопровод не отличается от монтажа латунных фильтров – грязевиков.

Фланцевые магнитные фильтры-грязевики

Фланцевые магнитные грязевики практически полностью повторяют конструкцию и принцип работы чугунных «косых» магнитных фильтров. Разница лишь в размерах грязевика и наличии фланцевой заглушки вместо резьбовой.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных грязевиков относятся так называемые абонентские фильтры.

Абонентские грязевики-отстойники устанавливаются на тепловых магистральных линиях. Такие грязевики совмещают в себе функции отстойника и сетчатого фильтра.  Они могут выполняться в горизонтальном или вертикальном исполнении, но вертикальное встречается значительно чаще.

Абонентские фильтры грязевики-отстойники обладают очень высоким эксплуатационным ресурсом, они просты в обслуживании, а их большой внутренний объем позволяет уменьшить частоту профилактических работ.

Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Фильтр на обратку отопления

Эта разновидность фильтрующего устройства защищает радиатор, краны и прочие элементы отопительной системы.

Фильтр «на обратку» борется с крупными частицами, которые способны засорить трубы и снизить производительность системы отопления, но бессильно против растворенных солей, которые придают воде жесткости. Они способствуют образованию накипи.

Тонкой очистки

Тонкая, или глубокая, очистка – это совокупность процессов, которые позволяют качественно очистить воду сразу несколькими типами фильтрующих элементов.

Фильтр тонкой очистки на отопление на обратку полностью извлечь загрязнения из жидкости. В нем размещаются следующие элементы с фильтрующей способностью:

  • сорбенты;
  • механические сита;
  • мембраны;
  • ионообменные смолы.

Устройство способно отфильтровывать соединения размером от 0,05 до 0,3 мм.

Наполнители и устройства фильтра для умягчения воды поэтапно удерживают примеси в часном доме и квартире, какое бы происхождение они не имели: биологическое, органическое или неорганическое.

Если устройства для грубой очистки справляются только с загрязнениями крупных размеров, то фильтр тонкой очистки для системы отопления эффективно удерживает как крупные элементы, так и мелкие, а также присутствующие в растворенном виде соединения.

Разновидности умягчителей тонкой очистки:

  • тканевые многослойные (фильтр изготовлен в виде цилиндра с круговой обмоткой из жгутов или полосок из текстильной ткани);
  • минеральные (с наполнителем из глины, кремнезема);
  • сеточные мелкоячеистые;
  • полимерные (картридж устройства содержит полипропиленовые гранулы);
  • с активными углями (древесиной, торфом, скорлупой орехов).

Купить фильтр для системы отопления частного дома можно в специализированных магазинах или на сайтах.

Грязевик

Грязевые фильтры для системы отопления извлекают грязь и мусор крупного размера, содержащиеся в воде, в затем фильтруют и удаляют их.

Существуют такие типы фильтров-грязевиков:

  • отстойник. Его работа обеспечивается гравитационными силами: плотные частицы, содержащиеся в жидкой среде, оседают вниз при условиях резкого повышения объема и снижения скорости, с которой движется поток;
  • сетчатые. Очищение жидкости осуществляется путем ее фильтрации сетчатым устройством с отверстиями определенного размера. Если диаметр частицы превышает размер ячейки, то она задерживается фильтром;
  • магнитные. Магниты в этих устройствах притягивают металлические частицы небольшого размера. Такие установки снижают риск образования накипи как на стенках труб, так и в теплообменниках приборов для обогрева помещений.

Грязевики задерживают твердые частицы, если их размер превышает 0,3 мм.
