Принцип работы инфракрасного датчика движения

Устройство прибора

Простейший ИК-датчик состоит из двух небольших линз Френеля — сложных составных конструкций из множества призматических фасеток, образующих выпуклую чашу. Они собирают информацию о тепловых волнах с конкретного участка и передают её подсоединённым к ним чувствительным сенсорам. Обычно полученные обеими линзами данные примерно одинаковы — это значит, что движения нет. Если же между ними появляется существенная разница, то в «поле зрения» детектора появился человек или другой объект, излучающий большое количество тепла.

На деле устройство с двумя линзами будет непрактичным из-за слишком низкой чувствительности. В современных моделях датчиков их установлено по несколько десятков — от 20 до 60.

Точные схемы детекторов движения отличаются у разных производителей, но их примерное устройство похоже. Прибор состоит из следующих элементов:

  • Оптическая система. Включает в себя множество линз, которые в зависимости от модели устройства могут быть разных форм и размеров, необходимых для покрытия нужного участка пространства. Отделена от прочих элементов системы герметической камерой, чтобы избежать воздействия вырабатываемого ими тепла. Может контролировать одну или несколько плоскостей пространства, а также делать это вкруговую или по лучу.
  • Сенсор. Чаще всего им является пироэлектрический элемент, но иногда встречаются модели с термопарами, микроболометрами и полупроводниками. Регистрирует показания, полученные от оптической системы, и при возникновении в них неоднородности подаёт сигнал необходимому прибору.
  • Блок обработки сигнала. Анализирует длину, амплитуду и форму помех в инфракрасном излучения, чтобы предотвратить ложные срабатывания. Их могут вызвать такие факторы, как солнечный свет, вибрация, электромагнитные волны, движения животных, тепло бытовых приборов или электроники и даже перемещение потоков воздуха. Более простые блоки обработки всего лишь «отсеивают» слишком слабые сигналы, в то время как сложные версии устройств анализируют длительность и частоту неоднородностей и на их основании определяют, помехи это или нет.

Стоит отметить, что всё, в чём заключается принцип действия датчика движения — это получение информации о наличии в его зоне действия человека. Поэтому он почти никогда не используется без подключения к другим устройствам, которые эту информацию используют. Ими могут быть такие приборы:

  • сигнализация, включающая тревогу;
  • охранные системы, отправляющие уведомление владельцу датчика и службе безопасности;
  • лампы, подсветка бассейна и прочие осветительные приборы, которые включаются или выключаются в зависимости от наличия в их зоне действия людей;
  • климатическая техника, изменяющая свои параметры по такому же принципу.

Но бывают и исключения — тогда подключать и настраивать устройства придётся самостоятельно. Пользователю для этого будет предоставлен доступ к личному кабинету на сайте и в мобильном приложении, откуда он сможет задать параметры взаимодействия приборов.

Выбор по цене и производителю

Подобрать подходящий прибор можно по следующим критериям:

  • по источнику питания – выключатель от сети 220 В или от аккумулятора;
  • по технологии обнаружения движения – инфракрасный, акустический, микроволновый, ультразвуковой, комбинированный;
  • по углу обзора – диапазон измерения от 90 градусов до 36 градусов;

Приборы с большим углом обзора стоят дороже.

  • радиус действия – от 5 до 20 метров;
  • мощность выключателя – зависит от того, сколько светильников будет подключаться к нему;
  • по способу крепления;
  • по наличию дополнительных функций.

Важно уделить внимание и выбору производителя. Не рекомендуется покупать китайские отвары от неизвестных фирм. Такие выключатели могут не выполнять своих обязанностей и прослужить меньший срок

К лучшим производителям относят изделия фирм Simon, PROxima, Legrand, Camelion, Schneider Electric

Такие выключатели могут не выполнять своих обязанностей и прослужить меньший срок. К лучшим производителям относят изделия фирм Simon, PROxima, Legrand, Camelion, Schneider Electric.

Цены на выключатели начинаются от 400 рублей. Стоимость возрастает, если брать прибор  известной фирмы, покупать изделия с дополнительными функциями или изготавливать устройство на заказ.

Для домашнего использования не требуется сверхдорогая модель. Можно приобрести PROxima MS-2000 EKF с ИК датчиком, который обойдется в 450 рублей. Также удачным вариантом для загородного дома или коттеджа будет Camelion LX-16C/BI, выполненный в прочном пластике и выдерживающий температуры от -20 градусов до +40 градусов.

Принцип работы датчика движения

Датчики движения работают по принципу охраны, которая держит под контролем местность, охваченную сектором обзора.

Их работа состоит в фиксировании инфракрасного излучения. Когда в месте установки устройства появляется живой объект, то в него поступают импульсы. Они действуют на цепь и в результате появляется освещение. Когда объект покидает зону, импульсы перестают поступать, цепь разрывается и свет отключается.

Датчики движения работают в автоматическом режиме, что снижает расходы на освещение. Приборы функциональные, в них есть сенсор, позволяющий включать и выключать уличный свет, бытовую технику, кофеварку, музыкальный центр и другие бытовые приборы.

Данное оборудование имеет существенную стоимость, а потому могут подойти не каждому. Их монтаж требует определенных знаний и выполнения строгих требований, а следовательно, провести установку самостоятельно могут не все, ведь допущение даже незначительно ошибки может вывести прибор из рабочего состояния.

Специфические датчики

Световая решетка

Это две линейки, расположенные точно напротив. На одной расположены светодиоды, на другой – фотодиоды. Таким образом, анализируя перекрытие пар свето/фотодиод, можно измерить с некоторой погрешностью геометрические данные объекта. Например, высоту или ширину объекта.

Световой барьер – линейка для измерения геометрии объектов

Световая решетка подключается к специализированному контроллеру, которые дает данные на главный контроллер.

Световой барьер

Он используется в основном для безопасности, для недопущения людей, или неправильной формы предметов в контролируемую зону.

Пара фоток, чтоб было понятно, о чем речь:

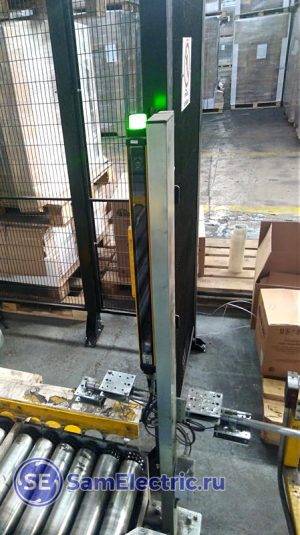

Барьер безопасности – по конвейеру проходит только то, что нужно, и только тогда, когда нужно!

Барьер в системе с датчиками

Это довольно сложная система, в которую кроме того ещё входят минимум 2 рефлекторных датчика (на фото – 4) и свой контроллер.

Лазерные

Это оптические датчики, в которых есть возможность измерения расстояния до объекта.

Лазерный оптический датчик

Лазерный оптический датчик с отображением расстояния

Лазерный оптический датчик с измерением расстояния

Принцип действия – измерение времени прохождения луча. Как в радиолокации.

Оптоволоконные

Мне встречались такие датчики в диффузном исполнении, и с приемником+передатчиком.

Смысл в том, что оптические элементы и электронная схема разнесены в пространстве, а свет передается посредством оптоволокна (пластиковый фибер).

Чувствительный элемент оптоволоконного датчика

Видите красную точку? То-то и оно!

В отдалении на расстоянии 4 метра стоят такие блоки оптоволоконных усилителей (для трех датчиков):

Оптоволоконные усилители для датчиков

Такую систему ставят там, где очень стесненное пространство (как настраивать?) и там, где электроника работать не любит – вибрация, влажность, высок риск повреждения.

Ещё несколько фото датчиков с оптоволоконным кабелем:

Два приемопередатчика с оптоволоконными проводами к электронному блоку. Видите потертости? Это следы от индуктивных датчиков…

Электронный блок (оптоволоконный усилитель)

Оптическая часть оптоволоконного датчика. Даже сфотографировать проблематично, не то что настроить!

Электронные блоки – оптоволоконные усилители к оптоволоконным датчикам на фото выше.

Аналоговые

Аналоговыми эти датчики являются по виду выходного сигнала. Принцип работы может быть как у лазерного, или просто измеряется интенсивность отраженного сигнала.

Аналоговый датчик

В данном случае – аналоговый сигнал, соответствующий расстоянию до поверхности разматываемой катушки, подается на аналоговый вход контроллера (АЦП). И контроллер рассчитывает диаметр катушки.

Оптический датчик, измеряющий расстояние до объекта. Красная точка справа показывает место измерения. Корпус датчика защищен от ударов элементом крепления

Этот же датчик приведен в самом начале статьи. У него также есть и дискретный выход, который можно запрограммировать, и он сработает при определенном расстоянии.

Оптический датчик пламени

Этот датчик стоит особняком – он воспринимает свет от пламени сгораемого газа либо другого топлива. Используется в промышленных котельных, где нужна повышенная безопасность.

Вот такая есть модель:

Датчик пламени для котельной с дискретным выходом

Или такой:

Датчик наличия пламени от сгорания газа

Принцип действия – как у радиолампы.

Принцип действия инфракрасного датчика движения

Тепло, излучаемое живыми существами, – это излучение в инфракрасном спектре. Учитывая, что теплокровные животные имеют температуру тела от 30 до 40°С, сила этих лучей довольно велика и может быть зарегистрирована чувствительной аппаратурой. Внутри инфракрасного датчика обычно находится система линз (в более дешёвых – одна сегментная), которые концентрируют тепловое излучение на специальном элементе – пиродетекторе.

При превышении определённого порога (обычно он выставляется при монтаже и во многом обусловлен чувствительностью прибора) пироэлектрический элемент срабатывает и посылает сигнал на сопряжённые устройства.

На заметку. Тепло выделяют не только живые существа, но и кондиционер, работающий на обогрев, и система тёплого пола. Поэтому датчики движения проектируют таким образом, чтобы они срабатывали на скачкообразное изменение – то есть, появление в поле видимости человека. Правда, если солнце в окне «стрельнёт» лучами в линзу инфракрасного сенсора, устройство сработает. Именно поэтому его не размещают напротив окна и вешают всегда под потолком.

Установка устройства и его подключение

Устанавливать инфракрасный датчик движения следует на поверхности не подверженные вибрациям, таким образом, можно свести к минимуму количество ложных срабатываний

Также важно, на каком расстоянии от пола будет установлен извещатель. Согласно его паспортным данным, расстояние монтажа будет равно трем метрам

ИК датчики следует монтировать так, чтобы не было прямой засветки чувствительных элементов. Рядом с ними не должно быть нагревательных приборов, излучающих тепло. Ну и самое главное – это определится с зоной обнаружения с целью контроля за передвижением злоумышленника.

Беспроводные датчики не имеют схем подключения. Каждому из устройств следует присвоить сигнальный адрес, который при включении будет переводить датчик в режим работы. Об этом можно узнать в инструкции выбранного устройства.

Проводные датчики также подключаются по-разному. Порядок их подключения к охранной системе будет описан в инструкции по эксплуатации устройства.

Вот в принципе и все важные моменты, которые следует учитывать при выборе и установке ИК датчика движения. Но если вы сомневаетесь в своих силах, лучше обратиться к специалистам, занимающимся подбором и установкой данного оборудования.

Установка на улице

Процесс установки на улице требует особой технологии, которая поможет избежать повреждений и исключит влияние погодных факторов на последующую работоспособность системы. Выполнять его следует по такой схеме:

  • убедиться в отсутствии попадания прямого солнечного света и осадков;
  • скорректировать зону покрытия так, чтобы в ней отсутствовали все виды растительности (трава, кусты, деревья), которые будут шевелиться при любом ветре;
  • проконтролировать зону освещения, в которую попадает прибор;
  • определить зону контроля прибора, чтобы не попадать на дополнительное пространство, которое может стать причиной ложного срабатывания;
  • очистить линзу после монтажа и затем регулярно её проверять, очищать от посторонних загрязнений, которые существенно снизят область работы устройства.

Испытания

Наученый опытом и справедливыми замечаниями камрадов, макет перед включением сфотографировал. Даже фазу с нейтралью в розетке определил (конечно, на работоспособность не влияет) При подаче питания лампа зажигается. Это, кстати, отмечено в инструкции. Для освещения в спальне, скажем, уже не подойдёт. Прерывание питания — иллюминация. В целом работает хорошо. Если ходить около — то лампа не гаснет. Если погасла — то даже махнуть рукой — срабатывает. Но есть короткая, секунду губо, после отключения слепая зона. В этот момент на движение не реагирует. Регулировку по времени и освещённости не измерял. Всё это хорошо, пошёл примерять в туалет. И, естественно, срабатывает, когда войдёшь в соседнюю ванную комнату. Что нам точно не надо. Берём фольгу, заворачиваем, оставляя только два торца, не смотрящих на соседнюю ванную. Чувствительность на минимум, пауза 3 мин как предписано. Никаких изменений Видит меня сквозь ту фольгу ясно и чётко. Ну то есть можно теперь пытаться фольгу заземлять. Или сетку фарадея в стену сортира встраивать Но не стал.

Область применения

Использовать ИК-датчик, установив его своими руками, можно для подключения самых разнообразных приборов. Наиболее часто они применяются для подключения разнообразных осветительных приборов. Также их можно использовать для подключения различных элементов охранной системы. К примеру, к ИК-извещателю можно подключить звуковую сигнализацию. Для подключения допускается даже одновременное подсоединение нескольких приборов для включения звуковой сигнализации и света.

Охранная система

В результате того, что инфракрасные устройства для отслеживания движения в контролируемой зоне имеют доступную цену и простую установку, их монтаж может проводиться своими руками. Такие изделия на сегодняшний день широко используются в следующих областях:

Автоматическая подсветка улиц

  • создание системы «умный дом» в домашних условиях и своими руками;
  • автоматизация подсветки в помещениях общественного назначения: офисы, коридоры, лестничные проемы и т.д.;
  • подсветка улиц, парков, дорог и жилмассивов;
  • освещение промышленных и производственных объектов.

Стоит отметить, что в данной ситуации не существует принципиальных различий в том, где будет функционировать инфракрасный датчик, реагирующий на движение.

Параметры настройки

Три рычажка, которые присутствуют на корпусе устройства, влияют на его качество функционирования, поэтому их настройке стоит уделить особое внимание. Каждый из регуляторов имеет несколько положений, которые следует выставлять, исходя условий работы прибора

Первым настраивают зону чувствительности, которая регулируется рычагом SENS

Он имеет 3 режима: «High», «OFF», «Low»
Первыйпараметр покрывает территорию 8–16 м, а третий 0–8 м, второе, центральное положение выключает прибор.
В качестве второго, важного показателя, стоит обратить внимание на время включения датчика. Оно находится под рычажком Time
Как только датчик сработал на возникшее в его радиусе действия движение, он находится во включенном режиме, когда возмутитель спокойствия исчез, он выключится

Период от окончания движения до отключения регулируется рычагом с показателями от 5 секунд до 15 минут.
Третьим регулятором настраивают время функционирования прибора, которое соответствует световому периоду в сутках, поэтому показатель называется «уровень освещенности». Рычажок варьирует значения в пределах от 2 до 2 тыс. люкс.

Основные параметры выбора

За основу при выборе микроволнового датчика специалисты рекомендуют принимать целевое назначение устройства, место его установки (уровень защиты от проникновения влаги, пыли внутрь корпуса). Одним из ключевых отличий подобной техники является точность срабатывания и высокая чувствительность. Мебель, стены, межкомнатные перегородки не влияют на эффективность прибора.

Зона срабатывания и угол обзора

После определения места установки датчика рекомендуется выполнение замеров для вычисления угла обзора и зоны срабатывания, передвижения в которой должны быть зафиксированы. Радиус действия может составлять 4–50 м. Соответственно, для квартир выбирают модели с минимальным показателем, для придомовых территорий — более мощные устройства.

Измерения стоит сделать в нескольких направлениях. Для удобства можно нарисовать соответствующую схему. Полученные данные перед покупкой необходимо сравнить с диаграммой направленности, которая есть в паспорте микроволнового датчика. Зона уверенного контроля территории обозначена белым пунктиром.

Способ установки

В зависимости от места установки оборудования различают настенные и потолочные модели датчиков движения. Первый вариант монтируется на вертикальных поверхностях

Он пользуется наибольшей популярностью из-за простоты обслуживания, но при этом важно принимать во внимание, что угол обзора в таком случае может составлять только 90–240°. Потолочные не имеют таких недостатков, но у пользователей могут возникнуть сложности при настройке, чистке на высоте

Коммутируемая мощность

При выборе датчика обязательным критерием становится максимально допустимая нагрузка, которая создаётся подключаемым оборудованием. Рекомендуется предусматривать 10–15-процентный запас, чтобы исключить вероятность работы устройства с перегрузками. Таким образом удаётся существенно увеличить срок службы и уровень надёжности работы системы. Чтобы определиться с мощностью датчика, достаточно подсчитать суммарную нагрузку от подключаемых осветительных приборов, бытовой техники.

Производитель

Признанными лидерами в данном направлении стали такие авторитетные марки как Osram, Schneider Electric, но стоит обратить внимание и на менее известные бренды. Они готовы предложить стабильно высокое качество продукции по более доступной цене

  • PROxima. Представленные устройства выпускаются в КНР с широким диапазоном характеристик (можно выбрать модель с углом обзора до 360°, светочувствительностью от 3–2000 Лк) с различным способом установки.
  • Horoz Polo. Турецкая компания выпускает широкий ассортимент датчиков, электротоваров для систем освещения, соответствующих международным стандартам качества.
  • Elektrostandard. Датчики российского производства отличаются высокой надёжностью, удобством регулировки рабочих параметров, качеством сборки, сравнительно невысокой стоимостью.

Кроме того, при выборе марки изготовителя техники стоит обратить внимание на отзывы опытных пользователей, ремонтопригодность оборудования, доступность комплектующих оригинального производства или их аналогов

Критерии выбора

При выборе ИК датчиков покупателей интересует внешний вид, эргономичность и оперативность срабатывания современных моделей

Существуют свойства товарных позиций, на которые покупателям следует в первую очередь обратить внимание

Устойчивость к атмосферным осадкам

Атмосферные осадки могут негативно влиять на функционирование чувствительной электроники. Наилучшим способом защиты от дождя, снега и града считается размещение прибора в корпусе с высокой степенью пылевлагозащищенности IP66.

Доступные виды источников питания

В комплект поставки устройства обычно входит аккумуляторная батарея или аксессуары для подключения к источнику питания. Это может быть шлейф с разъемами, сетевой адаптер.

Возможность подключения к центральной системе сигнализации

Инфракрасные сигнальные датчики адаптированы для взаимодействия с различными контрольно-приемными панелями. В ряде модификаций предусмотрена подача тестовых сигналов на центральный блок и сигналов о разряде батареи.

Возможность настройки чувствительности

Датчики с регулируемой настройкой чувствительности имеют преимущество перед моделями без такой регулировки. Настройка производится поворотом колесика регулятора из положения max (high или +) в сторону отметки min (low или -).

Возможность скрытой установки

Существуют охранные датчики скрытой установки, встраиваемые в потолок или стену. Корпус устройства утапливается в заранее подготовленное отверстие, снаружи видна только оптика пироэлектрического элемента, осуществляющая круговое обнаружение.

Область применения

Использовать ИК-датчик, установив его своими руками, можно для подключения самых разнообразных приборов. Наиболее часто они применяются для подключения разнообразных осветительных приборов. Также их можно использовать для подключения различных элементов охранной системы. К примеру, к ИК-извещателю можно подключить звуковую сигнализацию. Для подключения допускается даже одновременное подсоединение нескольких приборов для включения звуковой сигнализации и света.

Охранная система

В результате того, что инфракрасные устройства для отслеживания движения в контролируемой зоне имеют доступную цену и простую установку, их монтаж может проводиться своими руками. Такие изделия на сегодняшний день широко используются в следующих областях:

Автоматическая подсветка улиц

  • создание системы «умный дом» в домашних условиях и своими руками;
  • автоматизация подсветки в помещениях общественного назначения: офисы, коридоры, лестничные проемы и т.д.;
  • подсветка улиц, парков, дорог и жилмассивов;
  • освещение промышленных и производственных объектов.

Стоит отметить, что в данной ситуации не существует принципиальных различий в том, где будет функционировать инфракрасный датчик, реагирующий на движение.

Сферы применения

Высокотехнологичные устройства в равной степени востребованы в промышленности и на транспорте в качестве элементов контроля. Особое место датчикам отводится в охранных системах и системах жизнеобеспечения типа «умный дом».

Охранные системы

Охранные датчики считаются своего рода «чувствительными рецепторами» систем охранной сигнализации. Они помогают обнаружить преступника в помещении или на контролируемой территории, формируют и передают сигнал тревоги на пульт, извещая о необходимости принятия мер реагирования.

Системы «умного дома»

Обычно инфракрасным датчикам, интегрированным в систему «умный дом», отводится роль важнейшего компонента системы интеллектуального включения/выключения света (сенсора присутствия). С его помощью включаются светильники в помещениях дома или уличные фонари при появлении теплокровного объекта.

Технические характеристики и особенности


Правильно выбрать ИК-датчик помогут его технические характеристики. Данные представлены в паспорте прибора:

  • Сетевое напряжение – обычное 230 В. Любая из моделей работает от обычной сети.
  • Потребляемая мощность – в пределах 0,5 кВт. Это позволяет оснастить даже большой дом достаточным количеством датчиков.
  • Диапазон обнаружения – угол обзора прибора. Измеряется в градусах. У настенных устройств он составляет диапазон от 120 до 280 градусов, у потолочного – 360.
  • Дальность действия – измеряется в метрах. Это расстояние, на котором датчик фиксирует движение. Показатель оценивают по 3 параметрам. Перпендикулярное – самая большая зона, определяется при движении объекта по касательной к сектору. Фронтальная измеряется при перемещении прямо на датчик, дальность присутствия находят, когда человек оказывается под датчиком.
  • Степень защиты – IP. Первая цифра обозначит защиту от пыли, вторая – от воды. Минимальный показатель 20. Прибор защищен от касания пальцами, но не защищен от воды. Самый высокий показатель – 65, такой датчик монтируют во влажных помещениях.
  • Защита от подкрадывания – стандартная слепая зона датчика – пространство под ним. В современных моделях система исключает такую возможность.
  • Температура воздуха – от -25 до +50°С. При более высокой температуре возможны сбои.
  • Коммутационная способность – указывает на число подключаемых осветительных приборов – до 40 до 3000 Вт.
  • Настройки – вручную в зависимости от места монтажа настраиваются показатели чувствительности, освещенности и времени. Для разных зон рекомендуются разные значения: для проходной время отключения составляет 5 минут, для рабочей зоны – 15. Чувствительность тоже определяется в соответствии с местом установки.

Есть и другие менее значимые параметры – материал корпуса, размеры и прочее.

Сравнение с микроволновым датчиком


Принцип работы микроволнового датчика В качестве сенсора движения используют также микроволновый датчик. Он работает по радиолокационному принципу: прибор излучает сигнал, тот отражается и улавливается чувствительным элементом датчика. Если отраженный сигнал выше порогового, включается световое или звуковое устройство.

Отличия микроволнового датчика:

  • работает в диапазоне сверхвысоких частот, что гарантирует очень высокую чувствительность;
  • обнаруживает объект через диэлектрические препятствия: стекло, тонкую стену, деревянную дверь;
  • независим от температуры среды или степени освещенности рабочего участка;
  • улавливает медленное и незначительное перемещение.

Есть и недостатки:

  • высокая цена — приборы устанавливают на важных хозяйственных объектах;
  • работа устройства влияет на самочувствие людей и животных.

Применение датчиков обнаружения движения

Некоторые из ключевых применений детекторов, когда необходимо отслеживать движение:

  • аварийные сигналы вторжения
  • управление автоматическими воротами,
  • переключение освещения на входе,
  • аварийное освещение безопасности,
  • туалетные сушилки рук,
  • автоматическое открывание дверей и др.

Ультразвуковые датчики используются для управления камерой слежения жилой недвижимости или, например, для съемки живой природы.

Инфракрасные сенсоры применяются для подтверждения наличия продуктов на конвейерных лентах

Ниже приведён практический пример использования датчиков активного и пассивного обнаружения движения.

Контроллер уровня жидкости на ультразвуковых датчиках

На приведенной ниже схеме показано, как контроллер (из набора Arduino) управляет уровнем жидкости, используя ультразвуковой датчик движения. Система работает, обеспечивая точные уровни жидкости в баке, управляя двигателем, определяя заданные пределы жидкости.

Практический пример реализации задачи на базе ультразвукового прибора и популярного набора Arduino, наглядно демонстрирующий ультразвуковой датчик движения что такое и как работает

Когда жидкость в резервуаре достигает нижнего и верхнего пределов, ультразвуковой датчик движения обнаруживает эти пределы и посылает сигналы на микроконтроллер. Микроконтроллер запрограммирован таким образом, чтобы управлять реле, которым в свою очередь управляется двигатель насоса. За основу берутся сигналы предельных условий, заданных на ультразвуковом датчике движения.

Датчик движения и автоматическое открывание дверей на PIR

Как и в приведенной выше системе, автоматическая система открывания дверей с использованием датчика движения PIR. В этом случае обнаруживается присутствие людей и выполняется операция с дверьми (открытие или закрытие).

Другая схема, где задействован уже прибор пассивного действия. Здесь также используется популярный конструктор Arduino – инструмент удобный для экспериментов и построения реальных электронных систем

Детектором PIR обнаруживается присутствие людей, после чего отправляется сигнал обнаружения движения микроконтроллеру. В зависимости от сигналов от датчика PIR, микроконтроллер управляет двигателем дверей в режимах прямого и обратного хода с помощью IC-драйвера.

Область применения

Вскользь, ранее было упомянуты виды применения датчиков движения. Нужно вернутся к этому вопросу и рассмотреть их подробнее.

Охрана

Конечно, одной из главных ниш применения, остаются охранные системы. Только в возможностях датчиков движения застать нарушителя, который обошел все остальные сенсоры безопасности. В сущности, тем или иным способом, можно отключить любой из них, выполнив действия на которые он не среагирует. Хорошим примером послужит датчик разрыва, устанавливаемый на стекло. С одной стороны, если повредится поверхность, которую он контролирует — произойдет срабатывание. Но, если посмотреть на вопрос с другого ракурса — нарушитель может войти через дверь, не ломая стекло, или попросту откроет форточку. Сенсор не «поймет», что произошло проникновение. Вот в этих случаях свое «слово» и говорят системы определения движения в контролируемом пространстве.

Пожарная сигнализация

Как ни странно, для определения начала пожара также используются датчики движения. Они «видят» пламя по его изменениям, происходящим во время горения. В отличие от детекторов дыма здесь не обязательно даже возникновение угарного газа в воздухе и поступление его на контактные поверхности. Сигнал в любом случае сработает.

Особенно хороши в таких ситуациях ик датчики движения, — они видят пламя даже сквозь препятствия, по его тепловому контуру.

Свет

Автоматическое зажигание света, когда он нужен, а вокруг темно или заняты руки — наверное, одна из самых интересных ниш использования детекторов движения. Достаточно представить насколько облегчается жизнь, когда ночью, в темноте, нужно куда-либо пройти. Сенсор определит перемещение и включит большое или маленькое освещение. То же самое касается уличных светильников — их постоянная работа не выгодна, а вот активация в те моменты, когда кто-то подошел к двери, нужна. Для коммунальных служб датчик движения — находка

Установив его в подъезд дома или подсобные помещения можно добиться включения ламп только в те моменты, когда это действительно важно. В остальное время они погашены, экономя весьма недешевое электричество

Владельцы складских помещений также не откажутся от использования такой техники, как, впрочем, и любой человек в быту. Есть много различных мест, в квартире или организации, для которых постоянное освещение не нужно

Но оно важно в те моменты, когда входят люди. Туалеты, ванные комнаты, кладовки, технические помещения, гаражи — везде найдется применение сенсору движения, подключенного к лампам

Кроме того, для контроля освещения можно использовать pir датчик движения в роли бесконтактного выключателя, настроив его чувствительность на минимум, чтобы он определял только близко расположенные объекты.

Климат контроль

Используя датчики движения можно сильно сэкономить на газе или электричестве применяемых в целях питания систем отопления помещений. Все равно, пока человек на работе или отсутствует, обогрев не нужен. Достаточно только поддерживать минимальную температуру, чтобы не происходило замерзания воды. Вот тут, как раз и пригодится датчик движения. По приходу хозяев он увеличит или включит поступление тепла, прогревая тем самым помещение.

Кроме того, можно использовать сенсор движения в тамбуре квартиры или дома. При входе в него человека он будет обдуваться сильным потоком теплого воздуха. Казалось бы, ненужная мелочь, но это не так. Трудно себе представить, насколько хорошо становится, когда заходишь с мороза домой, а тебя прогревают таким образом.

Использование

Основные направления, где используются ДД:

  1. Для защиты от проникновения.
  2. Автоматизации освещения.
  3. Автоматизации установок климат контроля.

Защита от проникновения

В любое время суток детекторы эффективно фиксируют незаконное проникновение на частную территорию. В темных местах и с наступлением сумерек датчики автоматически включат свет, если увидят передвижение людей. Могут работать в паре с видеорегистратором.

Автоматизация света

Зачем гореть лампочке, если людей в помещении нет? Детектор движения поможет автоматически включать/выключать свет именно тогда когда в комнате находятся люди. Так можно достигнуть существенной экономии электричества.

Автоматизация климата

Очень удобно управлять температурным режимом в домах и квартирах с помощью извещателей движения. Они могут подавать команды на блок управления кондиционера, если зафиксировано присутствие/отсутствие людей в подконтрольной зоне.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
