Как подключить датчик движения к прожектору: принцип работы и схемы подсоединения

Как подключить сенсор к прожектору

Выходная контактная группа детектора служит выключателем питания прожектора. Но присоединить датчик двумя проводами не получится – большинству сенсоров нужно питание 220 вольт (за исключением устройств с батарейным питанием). Поэтому придется тянуть к детектору движения три токопроводящих жилы:

фазу;
ноль;
линию питания от датчика к прожектору.

Земля для большинства сенсоров не нужна. Поэтому можно воспользоваться трехжильным кабелем. Лучше найти кабель с разными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, используемой для линий PE. На работоспособность системы это не повлияет, но в будущем может ввести в заблуждение специалистов при ремонтных работах.

Стандартная схема подключения детектора движения к прожектору.

Итоговая схема выглядит так. Сечение кабеля выбирается из условий:

кабель должен быть рассчитан на полную мощность потребления прожектора;
падение напряжения на двойной длине линии не должно превышать 5% (а лучше – еще меньше), в противном случае световой поток прожектора заметно снизится;
из соображений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с различным сечением указана в таблице. Алюминий для обустройства систем освещения применять не надо.

Таблица подбора кабеля в зависимости от мощности светильника.
Сечение проводника, кв.мм	Наибольшая мощность при напряжении 220 В, Вт
При открытой прокладке	При прокладке в трубах
0,5	2400	–
0,75	3300	–
1,0	3700	3000
1,5	5000	3300
2,0	5700	4100
2,5	6600	4600
4,0	9000	5900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией светильника мощностью 4600 Вт. При применении LED-прожекторов этого достаточно для создания светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Поэтому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении светильников. И лишь в случае очень длинных линий и очень мощных потребителей возможно придется увеличить сечение до 4 кв.мм. Проверить линию на потери напряжения удобнее всего с помощью онлайн-калькуляторов. Потребуются исходные данные:

полная длина линии (от точки питания до сенсора и от сенсора до прожектора);
сечение и материал проводников;
ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого понадобится трехпозиционный переключатель.

Схема с выбором автоматического или ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением с помощью дополнительного переключателя. Не лишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если такой режим не нужен, можно обойтись переключателем с двумя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система сенсора движения не позволяет коммутировать полную нагрузку прожектора, потребуется включить ее через реле-повторитель, в качестве которого можно использовать пускатель.

Схема с промежуточным реле.

Пускатель также можно расположить в щитке. Схему с промежуточным реле и трехпозиционным переключателем можно объединить.

Принцип работы датчика

Смысл работы датчика заключатся в световой реакции на осуществление какого-либо движения. Если прибор зафиксирует движение, то он среагирует включенным светильником. Как правило, они устанавливаются на высоте двух-шести метров от земли.

Во избежание частых срабатываний прибора нужно продумать место, в котором он будет установлен. Не рекомендуется ставить датчик там, где находятся движущиеся приборы, приборы излучающие тепло или холод, частые движения.

Далее рассмотрим, как установить прибор движения. Крепеж производим следующим образом, по часовой стрелке поворачиваем защитную крышку, затем снимаем ее. Под крышкой находятся несколько отверстий для крепления.

Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя
Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

В некоторых моделях находятся три регулятора, которые напрямую связаны с установкой срабатывания, которая связаны с основными параметрами.

Пошаговая инструкция по созданию своими руками

Подключение датчика с выключателем Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель.
При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.
Для подключения Вт лампы можно использовать автомат на 3 А в прихожую со степенью защиты IP Какие датчики бывают?
Использование инфракрасного или видимого излучения в линейном датчике, когда нарушение фиксируется при пересечении луча лазера, падающего на фотоприемник. Инфракрасный датчик движения готов, его основой является реле. Также, можно подобрать индивидуальный цвет, чтобы не нарушить гармонию интерьера. Вебкамера самостоятельно может выступать индикатором движения.
Вариант 2. Если время задержки отключения слишком большое, то сенсор работает правильно и нужно немного подождать. Основой датчика движения является его способность переносить механическое воздействие оседание пыли, проникновение влаги, прямое воздействие солнечных лучей.

Настройка датчиков движения для освещения

Для идеальной настройки, ручку сопротивления надо поворачивать очень медленно, потому что резистор обладает маленьким шагом изменения параметра. Сборка начинается с монтажа платы. Количество жидкости не должно превышать количества обычного конденсата.

Вариантов размещения датчика движения очень много, он наиболее эффективен будет в углу помещения. При включении, оно срабатывает, подтягивается через контакты и обеспечивает собственное питание после включения датчика.

Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Определить зону срабатывания. Какие датчики бывают?
Датчик движения ДД 009 Специализированная селективная схема подключения Part 3

Схема подключения к светодиодному прожектору

Если датчик поставляется отдельно от освещения, перед выполнением монтажных работ необходимо подключить устройство к прожектору.

С корпуса снимается крышка.
Кабели из светильника подсоединяют к клеммам устройства: провод в изоляции синего цвета – к нулевой клемме, провод в красной изоляции – к фазной клемме, оставшийся провод – к заземлению.
Конец кабеля подключают в сеть питания через розетку. В целях безопасной эксплуатации устройство рекомендуется подключать через автоматические выключатели. Ток защиты автомата должен в три раза превышать значение мощности осветительного устройства.

Детальная инструкция, как правильно подключить датчик освещенности к прожектору, прилагается к подавляющему большинству фирменных устройств.

Выбирая направление света прожектора, необходимо помнить о важности правильного выбора положения сенсора. Его следует направить в место, где появление людей наиболее вероятно, в соответствии с максимально допустимым расстоянием до объекта и номинальным углом обзора

Возможно подключение к одному светильнику сразу нескольких сенсоров. Такое решение оптимально на открытом пространстве, где возможно появление движущихся объектов с любой стороны. Кроме того, подключение нескольких сенсоров рекомендовано при недостаточно широком угле обзора имеющегося датчика. Сенсоры подключаются к сети параллельно, а осветительный прибор может включаться в работу при поступлении сигнала хотя бы одного из установленных датчиков.

Установка смонтированного осветительного устройства должна учитывать следующие моменты:

Значительная высота, позволяющая исключить риск кражи или поломки прибора.
Радиус действия, охватывающий всю охраняемую территорию.
Доступность прибора для контроля технического состояния и периодического обслуживания.

Согласно СНиП, мощное осветительное оборудование может монтироваться согласно следующим требованиям:

Допускается установка на опорах или фасадах зданий.
В качестве крепления применяют стальной трос или металлический кронштейн.

https://youtube.com/watch?v=oQL-b-X3jbg

Принцип работы

Функционирование автоматической осветительной системы обеспечивается специальным датчиком движения. Когда в его поле зрения происходит изменение объема помещения, возникает тепловое излучение или звук, производится подача сигнала на управляющий контур. Который и пускает ток к лампам, а также продолжает его поддерживать весь период срабатывания сенсора. Более «умные» варианты контроллера выполняют подобное действие и некоторое время после окончания подачи сигналов от датчика. Такая система предотвращает отключение освещения при временной неподвижности объектов в сенсорном поле или отсутствии сигналов, на которые реагирует детектор. В тех случаях, когда датчик движения долгое время не регистрирует наличие человека, производится разрыв питания ламп.

В наиболее простых системах управляющий контур монтируется прямо внутрь датчика, что накладывает определенные ограничения на количество подключаемых потребителей.

Существует еще один метод применения сигнализаторов движения — они используются в охранных системах. В таких случаях, их реакция на нахождение движущегося объекта приводит к включению сирены или иных устройств оповещения.

Характер размещения

По характеру размещения приборы подразделяются на ряд классов отличающихся буквенным сокращением в названии модели. Все аббревиатуры обозначают свой тип крепежа и его характеристики в зависимости от цифирного значения.

Наиболее распространенным является настенный датчик движения tdm ддс 01…03. детектор движения ддс 3 обнаруживает нарушителя в радиусе десяти метров. Сенсор движения ддс 2 в радиусе двенадцати метров. Радиус их работы строго обозначен и регулировке не подлежит.

Совсем по-другому работает ддс 01. Дальность его работы варьируется от двух до двенадцати метров и поддается гибкой настройке.

Аналогично настенным есть еще целый перечень видов приборов по схеме их крепежа. Встраиваемые, потолочные, интегрированные в патроны, а также специализированные для работы на подвесных потолках устройства. В комплекте со всеми агрегатами идут специальные крепежи и инструкции по их применению и установке.

Виды датчиков движения ТДМ

Ошибочная установка агрегата и его неверная настройка приведет к ожидаемому снижению качества работы, а также к постоянным «ложнякам». Как следствие, прежде чем покупать аппарат необходимо разобраться, как он должен работать в вашей специфике местности. Чтобы это понять, необходимо точно распланировать места монтирования извещателей.

Для корректного монтажа в больших офисах и предприятиях, часто прибегают к услугам квалифицированного специалиста. Обозначенный профессионал производит необходимый осмотр, пишет смету и рисует планы наилучшего монтажа агрегатов.

Тарас Каленюк

автору

Однако услуги такого специалиста могут стоить существенных денег, а также могут оказаться, не так полезны в условиях небольшой квартиры или дома. Поэтому охрану собственного жилья владельцы, как правило, доверяют только себе, и прикидывают планы монтажа самостоятельно, заранее разобравшись в вопросе.

В рисовании своего плана защиты жилья поможет в первую очередь ознакомление с существующим модельным рядом и его особенностями. Зная, какие существуют модели и как они работают, рисование плана охраны превратится из хождения по минному полю в полет творческой фантазии.

В виду того что для жилья чаще используется ИК-датчики, это означает что покупка всех сенсоров обойдется достаточно дешево в условиях малого жилья. В результате финансовая сторона вопроса не станет камнем преткновения при планировке охраны жилья.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома.

По виду монтажа датчики бывают:

Потолочные.
Настенные.

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.

Рекомендуемое размещение ДД

Это интересно: Трансформатор тесла своими руками — подробная инструкция

Инструкция по эксплуатации

Абсолютно все датчики можно настраивать по индивидуальным параметрам. Это степень освещенности, временной интервал, а также уровень чувствительности.

Для конкретной работы устройства нужно правильно выставить такой параметр, как уровень освещенности. Датчик движения реагирует на количество света, в связи с этим в дневное время не включается, так как нет необходимости в его работе.

Временной интервал – это промежуток времени, после которого отключается освещение после прекращения движений. К примеру, можно выставить всего 10 секунд, а можно и 30. По мнению опытных экспертов, желательно выбирать интервал 1-2 минуты. В противном случае свет будет то пропадать, то появляться при движении. Например, вы замешкались вы перед дверью с замком, не шевелитесь практически, а тут отключается свет. Это не очень удобно, согласитесь?

Уровень чувствительности – это еще один немаловажный показатель, требуемый для конкретной работы устройства в осветительных приборах. Обычно чувствительность настраивается несколько раз, делается это для того, чтобы прибор начал правильно работать. Иногда после того, как был установлен светильник с датчиком движения летом, зимой требуется его корректировка. И наоборот.

Подключение прибора – это несложная процедура, а вот настройка датчика может потребовать некоторых навыков. Не нужно забывать о ситуациях, когда отсутствует необходимость постоянной работы устройства. В этом случае в схему добавляется выключатель, подключаемый к датчику параллельно с приборами освещения. В общем-то, выключатель дублирует работу прибора, но в то же время позволяет им пользоваться на свое усмотрение.

Техника безопасности и рекомендации по эксплуатации

При работе с электрооборудованием обязательно требуется соблюдать технику безопасности и следить за условиями эксплуатации.

Основные требования:

не мочить руки перед работой, не выполнять работы с уличным освещением при сырости;
отключать цепь от источника тока;
не использовать приборы с низкой степенью защищенности от влаги и пыли на улице или непригодных помещениях;
работать инструментами с заизолированными рукоятками;
не устанавливать рядом с маломощными приборами;
перед установкой требуется замерить напряжение, допустимы отклонения не более чем на 10%;
не использовать рядом с диодным устройством химикаты;
при обнаружении перебоев в работе led прожектора требуется выключить его из сети питания;
периодически протирать изделие и ухаживать за ним;
если прибор используется в качестве фонаря, надо выбирать устройство в мощном защищенном корпусе;
светильник, который используется для освещения территории около дома, лучше размещать под крышей для дополнительной защиты от дождя.

Как подключать датчики движения к прожектору

Схема подключения датчика движения к прожектору настолько проста, что собрать ее сможет каждый, кто знаком с основами электротехники и правилами проведения электромонтажных работ. ДД работает как автоматический выключатель и должен быть включен между прожектором и розеткой электросети. Чтобы подключить ДД к прожектору, понадобятся отвертка, изолента, пассатижи, монтажный нож, паяльник, мультиметр, электрические провода необходимой длины (при автономной установке ДД). Не помешает и наличие шуруповерта.

Порядок подключения

Чтобы подключить датчик к прожектору, необходимо разобрать оба прибора и соединить контакты

Подключают ДД к прожектору следующим образом:

Разбирают ДД – внутри имеется клеммник с тремя подключенными к нему проводниками синий (ноль), коричневый (фаза электропитания)), красный (нагрузка). Цвета проводников могут отличаться от указанных, поэтому для надежности провода рекомендуется прозвонить мультиметром.
Разбирают прожектор – внутри находится два провода: ноль (синий) и фаза (красный).
Подключают прожектор к ДД, для чего соединяют между собой (через клеммник) красные и синие провода (ноль). Контакт клеммника «ноль» должен соединять между собой все три компонента – электросеть, прожектор и ДД. Для этого нужно зачищенный кончик одного провода от кабеля питания скрутить с проводником синего цвета от прожектора и затем через клеммник соединить с синим проводом ДД.
Вставляют в оставшееся гнездо клеммника зачищенный кончик фазного провода кабеля питания.
Проверив соответствие соединенных между собой проводов и окончательно закрутив винты в гнездах клеммника, собирают ДД и прожектор.

Далее можно подключить систему к сети электропитания и приступить к ее тестированию и настройке.

ДД могут работать с прожекторами, в которых в качестве источника света могут выступать лампы накаливания, галогенные, светодиодные, люминесцентные лампы. При этом схема подключения остается неизменной.

Преимущества

Автоматизируют процесс управления освещением.
Позволяют экономить электроэнергию.
Создают комфорт.
Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице.
Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 2700.
Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.

Как настроить датчик движения для светильника в помещении

Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:

Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
Отрегулировать угол обзора.
Протестировать прибор с установленными заводскими настройками.
Внести корректировки, если требуется, подкрутив регуляторы.

Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.

Какие показатели можно регулировать в датчике?

Как правило все последние модели датчиков движения имеют возможность отрегулировать освещенность, чувствительность, время задержки отключения света, а также угол установки.

Если правильно отрегулировать все эти показатели, то Вы можете получить экономию до 50%, что весьма существенно. И стоит учесть, что в устаревших моделях датчиков движения может быть только два настраиваемых показателя – чувствительность и время задержки или освещенность. Пример на фото ниже:

Теперь подробно рассмотрим, как следует проводить настройку показателей на светильнике либо прожекторе.

Настройка показателей датчика

В первую очередь проводят регулировку рабочей зоны покрытия датчика. В новых моделях датчиков движения детектор выполнен отдельной составляющей, которая закрепляется на шарнирах. Как раз его Вам и предстоит настроить таким способом, чтобы инфракрасные лучи могли захватить как можно большую область обнаружения. Также стоит учесть, что важную роль в этом деле играет и высота установки датчика движения, поэтому Вы должны постараться выбрать наиболее оптимальную высоту установки.

Чувствительность датчика движения

Далее Вы снижаете величину чувствительности покуда не получите оптимальный режим работы датчика. Однако Вам стоит понимать, если Вы держите крупную собаку, которая может пробегать мимо датчика, то настроить датчик игнорировать её присутствие скорее всего не получится.

Показатель освещенности датчика движения

Далее Вы можете сделать настройку показателя освещенности (непосредственно на датчике этот показатель обозначается как «LUX»). С помощью показателя освещенность можно отрегулировать работу датчика таким образом, чтобы он срабатывал и включал освещение только в случае наступлении темноты, поскольку работа освещения днем, как правило не требуется. Также, как и с чувствительность, нам сперва нужно установить предельное значение показателя и потом при наступлении темного времени суток можно провести настройку работы датчика по требуемой ступени освещенности.

Время задержки датчика движения

В самом конце Вам предстоит провести регулировку показателя времени задержки, который на датчике обычно обозначен надписью «TIME». Данный показатель самый простой в настройке, Вам всего лишь требуется выставить время от 5 сек до 10 мин на своё усмотрение. Стоит отметить, что бывают датчики движения, в которых время задержки может увеличиваться при каждом новом срабатывании. Для первой настройки рекомендуется установить регулятор «TIME» на минимальное значение. Это поможет Вам провести проверку показателей максимально быстро.

Учимся подключать светодиодный прожектор

Прожекторы на основе светодиодиодов нашли свое применение в организации наружного освещения с их универсальностью, практичностью, надежностью и существенным разбросом мощности в диапазоне 10 – 500 Вт.

Выбирая прибор для подсветки садовых дорожек или автостоянки, первым делом, обращайте на его маркировку IP – класс пыле-влагозащищенности. Для уличного освещения прожектор с классом защиты IP 44 не подойдет – его рекомендуется устанавливать только в отапливаемых помещениях.

Для освещения гаража подойдет прибор IP 65. На улице можно уже использовать светодиодный прожектор IP 66.

Подключаем прожектор к сети 220

Так, например, драйверы в IP 44 обычно размещаются в отдельной коробке, а в прожекторах IP 65-68 – внутри и подключаются посредством гайки с сальником.

Прожектор применяется для уличного освещения подъездов, гаражей, дворов, автостоянок, придомовой территории, складских и производственных помещений. Такая широкая сфера применения LED прожекторов объясняется гермовводами.

Для монтажа электропроводки нет необходимости в специальном инструменте, достаточно иметь под рукой крестовую отвертку. Если точка подключения располагается далеко от прожектора, желательно проводку зафиксировать специальными монтажными скобами. Перед подключением необходимо зачистить концы проводки, которые подсоединяются к плате через клеммы.

Схема подключения прожектора
Для подключения прибора приняты определенные правила, позволяющие даже неопытному человеку быстро разобраться с проводкой. Используется стандартная схема:
• земля – желтый провод;
• фаза – красный;
• ноль – синий.

Важно. Фаза определяется с использованием отвертки с индикатором на рукоятке

Выбираем проводку

В зависимости от мощности прожектора подбирается соответствующая проводка. Светодиодный прожектор мощностью до 50 Вт подключается с помощью многожильного омедненной проводки сечением 1,0-1,5 мм². Для более мощных приборов лучше выбрать потолще проводку

Также стоит брать во внимание длину питающего кабеля, с учетом расстояния до точки подключения

Важно. Если точка подключения находится далеко, рекомендуется выбирать большее сечение проводки из-за падения напряжения, которое приводит к падению яркости свечения электроприбора

Монтаж LED прожектора

При установке светодиодных прожекторов нужно учитывать тот факт, что матрицы боятся перегрева. За счет небольшой площади излучающего элемента и выделения огромного количества тепла, должен быть достаточный отвод тепла через корпус прожектора. Поэтому монтировать прибор не рекомендуется вблизи поверхностей, оставьте зазор до 15 см для эффективного теплообмена.

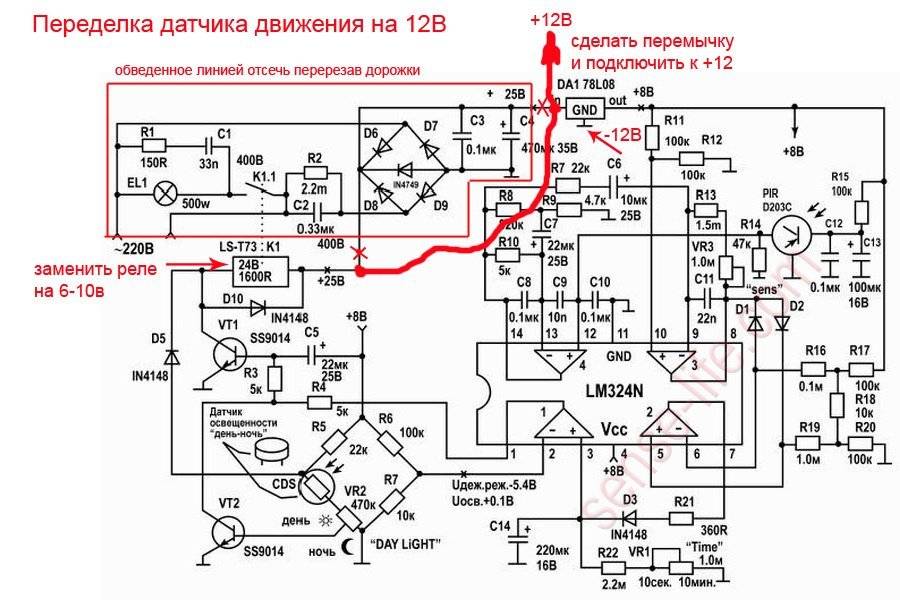

Прожекторы с датчиком движения- особенности подключения

Приборы с датчиками движения пользуются популярностью в быту и на производстве. Согласитесь, искать выключатель в темном помещении не особо удобно. В датчике через звуковой модуль при движении объекта замыкается реле, тем самым подавая питание на прибор. Сам датчик можно настраивать индивидуально с задержкой по времени, который отключается в случае отсутствия движения в помещении.

Уход за светодиодным прожектором

Соблюдая правила монтажа, целостность изоляции и правильно подобрав сечение проводки, прожектор не нуждается в обслуживании. Образование конденсата в корпусе говорит о том, что нарушилась целостность или сместилась изоляционная прокладка.
