Порядок подключения выключателя Legrand с двумя клавишами

Информация о компании и продаваемых изделиях


Переключатель перекрестный Legrand Valena Life Legrand – это компания из Франции, штаб-квартира которой расположена в небольшом городке Лимож. Специалисты и инженеры этой фирмы занимаются производством изделий электротехнического назначения уже много лет. Только за последние годы Legrand существенно расширила свой бизнес за счет приобретения других компаний в более чем 60-ти странах.

Историческая справка

Датой основания компании считается 1866 год, когда ее специалисты открыли производство столового фарфора. И только в 1904 году эту компанию возглавил Фредерик Легран, в честь которого она и была названа.

С открытием электричества фарфоровые компоненты стали применяться для изготовления выключателей и других электротехнических изделий, начинающих пользоваться большим спросом.

Характеристики изделий

Legrand Celiane Среди всего многообразия на российском рынке особо выделяются два бренда этой фирмы, которые обычно рассматриваются по отдельности. Первый из них – Legrand Celiane, отделение компании, занимающееся выпуском выключателей премиум-класса. Они представлены в широком спектре разных расцветок, начиная от белого, графита, титана и вплоть до цвета слоновой кости. Эти изделия отличаются стильным дизайном, изысканностью округлых форм и способностью вписываться в любой современный интерьер.

В ассортименте этого ряда представлены следующие модели:

  • бесконтактные (бесшумные) выключатели;
  • сенсорные приборы;
  • проходные изделия;
  • одноклавишные и двухклавишные образцы;
  • устройства с подсветкой или индикацией.

По своему оформлению они могут быть с выключателями в виде кнопки или с особыми рычажками. Сегодня все чаще эти модели используются в качестве элементов «Умного Дома» и представляют собой действительно уникальные приборы, не имеющие равных.

Изделия от Legrand Valena лишь немногим отличаются от уже рассмотренных моделей и также характеризуются совершенством линий и форм. Их модельный ряд настолько обширен, что подобрать электроустановочные изделия, подходящие к конкретному интерьеру, сможет самый требовательный покупатель.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

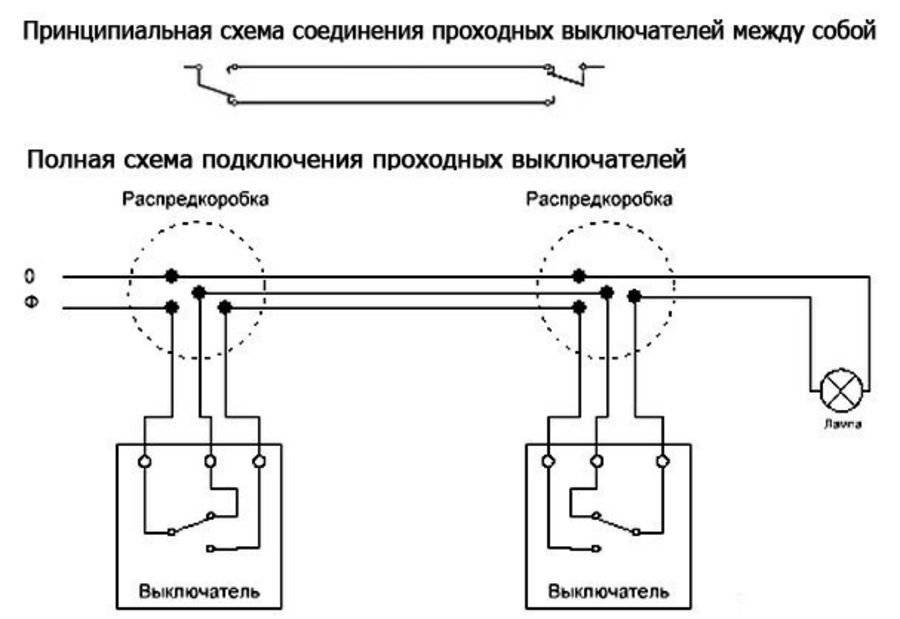

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

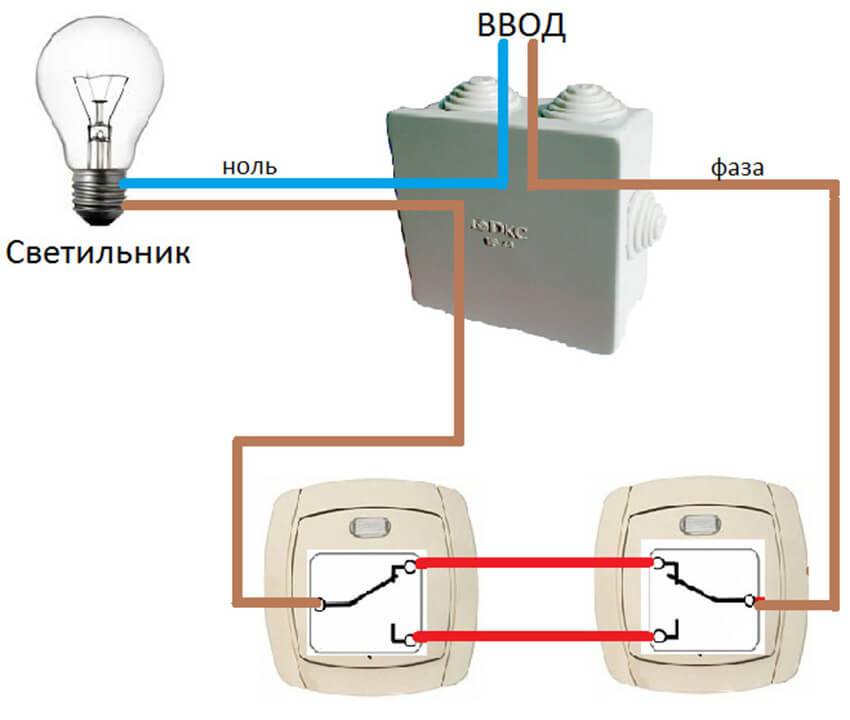

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

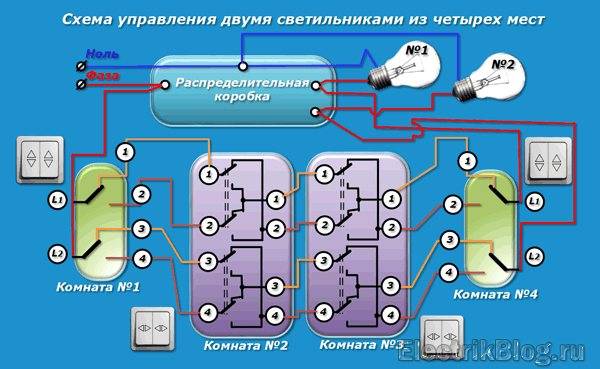

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

  1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
  2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
  3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
  4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
  5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
  6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
  7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
  8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
  9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
  10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
  11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
  12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

  • французская компания промышленного электротехнического оборудования Schneider Electric;
  • акционерная компания Legrand из Франции;
  • корпорация производителей из Швеции и Швейцарии АВВ;
  • итальянский производитель дизайнерской электрофурнитуры Bticino;
  • турецкая компания Viko.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист – это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры – приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре – а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи “6 способов решить проблему мигающих светодиодных ламп”. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Порядок подключения выключателя Legrand с двумя клавишами

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Электромонтажные работы

Двухклавишный выключатель предназначен для управления двумя электрическими лампами, находящимися в разных местах либо одним светильником, состоящим из двух секций, например, люстрой.

Выключатель имеет три клеммы. Одна из них общая, которая замыкается либо со второй клеммой, либо с третьей. На общую клемму подаётся фаза. Два других контакта выключателя соединяются с двумя отдельными группами ламп люстры.

Вторые контакты этих групп лампочек соединяют с нулевым проводом. Во время монтажа электропроводки используется такой инструмент:

  • перфоратор;
  • пассатижи;
  • отвёртка;
  • монтажный нож;
  • зубило и молоток.

Для работы двухклавишного выключателя нужен трёхжильный провод. Обычно используют кабель марки ПВС 3×1,5. Он имеет двойную изоляцию и достаточно гибкий, что значительно облегчает его укладку.

Один метр такого провода стоит 35 рублей. Однако здесь не всё так просто. Сейчас монтаж электропроводки делают в основном четырёхжильным проводом с использованием УЗО (устройство защитного отключения).

Выключатель имеет три клеммы. Одна из них общая, которая замыкается либо со второй клеммой, либо с третьей.

Такое устройство используется в качестве вводного автомата и устанавливается в распределительном щитке. Срабатывает оно не только тогда, когда возникает короткое замыкание, но и при утечке тока.

Если электромонтаж выполнен именно таким образом, то во время подключения лампы заземляющий провод нельзя использовать вместо нулевой жилы.

При выполнении электромонтажа четырёхжильным проводом используется кабель ПВС 4х1,5. Один метр этого изделия стоит 45 р.

Комментарии:

Алексей

Ну я не стал бы так расхваливать Легранд. Обычные выключатели по средней цене. АВВ, например куда лучше по качеству, да и служат гораздо дольше и надежнее.

ДЭН

Не такие уж они и средние по стоимости. Дорогие серии с подсветкой доходят до 15$ за штуку. Хотя, если сравнивать с тем же Viko, то действительно преимущество по сроку жизни и надежности есть

Васек

Вот чего бы я не стал никогда покупать — наружные выключатели от Legrand. Если ставишь наружный выключатель, значит это не надолго, следовательно переплачивать нет никакого резона. В качестве наружного выключателя лучше Lezard или Viko — дешево и сердито.

ДЭН

Васек, Lezard я бы вообще никому не советовал ставить нигде. Стальные клеммы окисляются, корпус из горючего материала, контакты зажать нормально не получится. В общем, все прелести дешевого Китая в одном корпусе. Из «демократических» можно использовать только Viko, да и то проверять, чтобы не подделка была

Оставить комментарий Отменить ответ

Как собрать удобный распределительный щит своими руками

Установка розеток в деревянном доме своими руками. Сложно ли это?

Делаем отверстия под розетку в бетоне и плитке самостоятельно

Как выбрать розетку скрытой проводки, практические советы.

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

Порядок демонтажа лампочки подсветки

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

  1. Выключить вводный автомат на квартирном щитке.
  2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
  3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
  4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

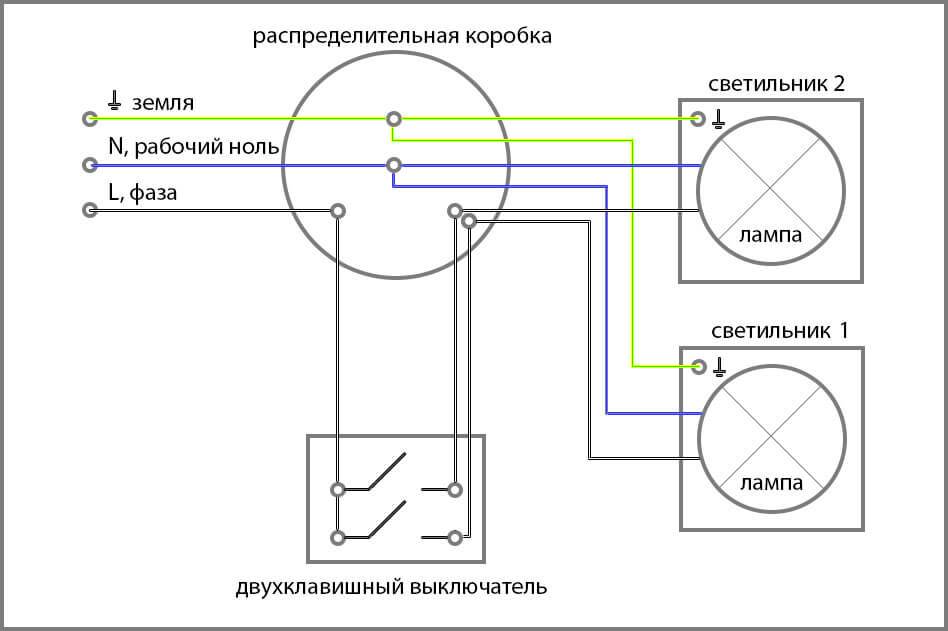

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается

Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.

Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.

При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:
