Подключение электрической плиты своими руками

Тип соединения электроплиты

Перед началом установки нужно определит, каким типом соединения лучше воспользоваться. Устанавливать электроплиту или варочную панель в квартире или на кухне частного дома можно с тремя типами подсоединения к сети:

  • прямым подключением;
  • через клеммную коробу;
  • через розетку.

Прямое включение

Данный вариант можно применять, если нет необходимости отключать плиту или варочную панель от общей сети. Он считается самым безопасным. Отсутствие дополнительных соединений снижает риск перегрева. Если отдельное отключение необходимо, то придется устанавливать клеммную коробку или розетку.

Как устанавливать клеммную коробку

Современную плиту рекомендуется подсоединять к сети без включения в розетку через качественную клеммную колодку. Можно использовать колодку в монтажной коробке, которая монтируется снаружи на стене или металлическую коробку для скрытой установки. Коробка ставится на расстоянии двух метров от электроплиты, на высоте не мене 0,6 метра от пола.

Включение через розетку

Распространенным вариантом подсоединения к сети является включение через розетку с обязательным использованием заземления.

Для этих целей в квартире или на кухне частного дома можно использовать розетку 3 типов.

Отечественного производства с верхним расположением заземления, развернутым на 90°.

Белорусского производства, которая отличается разворотом контактов на 120° относительно друг друга.

Европейского типа, где контакт для заземления находится внизу и имеет плоское сечение.

Какой способ подключения выбрать?

В быту применяются три основных способа:

  • Напрямую к щитку, что часто применяется в новостройках, где застройщик просто выводит провод нужного сечения и ставит на него заглушку;
  • Через клеммную коробку — внешне похожую на обычную розетку, только провода прикручиваются к клеммной шине винтом, а сверху закрываются крышкой;
  • Через специальную силовую розетку на 20-32А.

Наиболее эффективно подключать напрямую к щитку, так как для этого требуется меньше провода, и вилка из розетки в случае чего не вырвется.

Из-за этого многие предпочитают ставить клеммную коробку. Чаще всего в старых квартирах пользователи меняют устаревшую советскую розетку на такую коробку. В ней прочно держится провод, а все контакты надежно защищены от животных и детей.

Главное преимущество розетки — это гибкость в перестановке. Например, при ремонте, чтобы отодвинуть плиту достаточно просто вынуть вилку. Это легче и быстрее, чем откручивать винт в клеммной коробке. Из-за этого такие розетки часто ставят в ресторанах и кафе, где время от времени делается перестановка или генеральная уборка.

Дома нет особого смысла их ставить, так как Вы вряд ли будете часто делать перестановку. Тем более ее обычно прячут за кухонной мебелью, чтобы не было видно. Потому лучше не заморачивайтесь и подключите напрямую, тем более, что розетка — это самое слабое «звено» в электрической цепи и в ней могут возникать потери токовых характеристик.

Выбирайте тот способ, который Вам нравится, а вот схема подключения контактов уже зависит от фазности сети.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Схемы подключения электроплит

Однофазное

Наиболее распространенная схема, так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная клемма для жилы «земля».

Двухфазная система

Используется довольно редко. Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных. Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Выбор кабеля для подключения электрической и индукционной плиты.

Электрические, индукционные плиты или варочные панели – это приборы с большой мощностью, которые потребляют значительно больше электроэнергии, чем остальная бытовая техника. Именно поэтому для их подключения требуется отдельный кабель от автомата или УЗО. Стоит также отметить, что в домах, где не предусмотрен газ, стоимость электроэнергии ниже.

Рассмотрим подключение и выбор кабеля на моем примере: современной 4-конфорочной электрической стеклокерамической плиты.

В нашем случае мощность конфорок: 2×1200 Вт и 2×1700 Вт. Суммарная мощность составляет: 5800 Вт, но в плите помимо варочных поверхностей имеются еще электрическая духовка с вентилятором охлаждения. Паспортная номинальная мощность электроплиты составляет: 6,8 кВт, плюс не забывайте учесть запас по мощности. Считаем, что для подключения нашей электроплиты требуется не менее 8 кВт.

Средние значения мощности потребления электрических плит на рынке в 2018 году. Значения варьируются в зависимости от типа плит и от ее возможностей. Для определения точного значения читайте технический паспорт к вашему изделию (можно найти по номеру модели плиты в интернете).

Для двухконфорочных (от 2 кВт до 5 кВт). Для четырехконфорочных (от 5кВт до 11 кВт). Итак, мы определили, что мне требуется подобрать кабель, который будет выдерживать нагрузку 8 кВт. По таблице видно, что мне нужен кабель сечением 6мм2 (для подключения к однофазной сети 220В) или 2,5мм2 (для трехфазной 380В).

Сечение кабеля и выбор автоматического выключателя в зависимости от мощности плиты.
Мощность электрической, индукционной плиты или варочной панели, кВтСечение жил кабеля, мм2Выбор “автомата”
1-фазная сеть (220В)3-фазная сеть (380В)1-фазная сеть (220В)3-фазная сеть (380В)
Менее 3 кВт1,5 мм²1,5 мм²16A16A
3-5 кВт2,5 мм²25A
5-7,5 кВт4 мм²2,5 мм²32A25A
7,5-10 кВт6 мм²40A

Требуемое количество жил в кабеле зависит от выбранной схемы подключения.

  • для однофазной сети потребуется 3-жильный провод.
  • для трехфазной сети потребуется 5-жильный провод.

Схему подключения обычно можно увидеть с обратной стороны электроприбора.

Схема слева – для подключения к 220 В, правая – для подключения к 380 В. Я буду подключать по левой схеме к 220В.

На схеме: L1 – фаза. Клеммы 1, 2 и 3 объединены перемычкой. По ГОСТу подключаем коричневую жилу. N – ноль. Клеммы 4 и 5 объединены перемычкой. По ГОСТу подключаем синюю жилу. Pe это земля. К земле подключаем желто-зеленую жилу. В автомате еще раз находим и проверяем индикаторной отверткой – фазу. Подключение стоит выполнять только после обесточивания всей системы.

От правильного выбора кабеля для запитки и грамотного подсоединения устройства зависит безопасность помещения и тех, кто там находится. Обязательное условие, которое должно соблюдаться, – кабель должен быть медным. Использование алюминиевых жил при подключении энергоемких устройств запрещено, согласно требованиям безопасности.

Запрещено совмещать осветительные и розеточные цепи с запиткой электрической плиты!

Следует помнить, что в старых постройках осуществлять подключение электрических приборов, мощностью более 3 кВт не рекомендуется, так как имеющаяся сеть не рассчитана на такие нагрузки. Вследствие этого могут перегорать пробки, возникать пожары или полностью выходить из строя техника, делая невозможным ее дальнейший ремонт.

Очень часто в комплектации новых плит кабель не предусмотрен (приобретается отдельно). Можно осуществить выбор кабеля самостоятельно или поручить это дело квалифицированным специалистам, в том числе и его монтаж (если не обладаете нужными умениями и знаниями).

Марки, используемые при подключении электрических и индукционных плит.

Чаще для монтажа электроплит используются кабеля марок: ПВС, NYM, ВВГ, КГ.

В моем случае для подключения электроплиты мне потребуется кабель 3×6. Трехжильный провод с сечением 6мм2.

Я выбрал ПВС провод, который рассчитан на напряжение до 450 В. Изоляционное покрытие не поддается возгоранию, высокий коэффициент сопротивления на изгиб и прочность. Срок службы составляет от 6 до 10 лет (зависит от условий эксплуатации).

Включаем автомат. Плита работает. Пробуем включить конфорку. Пользуйтесь!

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!». Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Кабель для электрической плиты — марки, сечения, рекомендации по подключению

25 Июня 2014 10:49

// Применение кабелей и проводов

Правильный выбор кабеля для электрической плиты прежде всего важен для электробезопасности. Выбор кабеля для плиты зависит от мощности самой плиты, а также типа сети (однофазная,трехфазная)

Рассмотрим этапы подключения плиты, начиная от автоматического выключателя, то есть:

  1. сечение и марки кабеля для прокладки от автоматического выключателя к силовой розетке, куда будет подключена плита (однофазная сеть);
  2. провод и его сечение от самой плиты к розетке.

Кабель для электроплиты — марки, сечение. Этап 1

В однофазной сети от автоматического выключателя до плиты подключается отдельный кабель с медными жилами. Сечение кабеля для электроплиты подбирается исходя из номинального тока автомата (табл. 1), который в свою очередь подбирается исходя из расчетной нагрузки.

Определив расчетную нагрузку (мощность электроприборов), определяется расчетный ток, по которому выбирается номинал автомата, ближайший по току, но больше расчетного. Рекомендуем ознакомиться с ПУЭ 3.1.

Если мощность плиты составляет менее 9 кВТ, то в этом случае кабель для плиты подключают к автоматическому выключателю номиналом 32 А, если мощность 9 кВт и больше, то вводный автоматический выключатель должен быть рассчитан на силу тока от 40 А.

Таблица 1: Соответствие тока автомата сечению кабеля

Сечение медного кабеля для плиты (кол-во жил на сечение в мм2) 3 x 1,5 3 x 2,5 3 x 4 3 x 6 3 x 10
Номинальный ток автомата, А 10 16 25 32 50
Предельный ток автомата, А 16 20 32 40 63

В качестве марки кабеля,рекомендуем брать силовые 3-х жильные кабели ВВГ, ВВГнг, NYM соответствующего сечения. Как правило, сечение по меди берут от 6 мм2. Если вы приобрели плиту мощностью до 9 кВт, сечение провода – не меньше 4 кв мм.

Чтобы оценить разницу между марками проводов, предлагаем ознакомиться со статьей NYM или ВВГнг — в чем разница?

В месте подключения плиты устанавливается силовая розетка с тремя контактами для однофазной сети.

Кабель для подключения электроплиты — марки, сечение. Этап 2

Так как вариаций подключения плиты достаточно много, производители не всегда предоставляют в комплекте с товаром кабель для электроплиты. В качестве кабеля для подключения плиты от розетки рекомендуем использовать гибкие кабели марок КГ или ПВС. Оптимальная длина кабеля 1,5-2 метра. Для стандартных плит (6 кВт) для 220 В подойдет кабели ПВС 3х4 или КГ 3х4.

Если вы хотите самостоятельно подключить электроплиту дома, рекомендуем ознакомиться с видео ниже:

Нужен кабель для плиты? Подберем нужное сечение! Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Выбор и подключение силовой розетки для электроплиты.

Прежде, чем приступить к монтажу розетки, давайте разберемся, какую лучше выбрать для кухни.


Розетки для электроплит.

По техническим характеристикам различают такие устройства:

  • с заземлением и без;
  • с защитными шторками;
  • с выталкивателем;
  • с таймером;
  • с УЗО;
  • с классом защиты типа IP – для помещений с повышенной опасностью;
  • 220 В и 380 В, др.

Розетки также отличаются формами, размерами и типом установки. В магазинах представлен большой ассортимент, благодаря чему возможно подобрать устройство любого современного дизайна.

По типу установки различают:

  • скрытые – электрическая часть утоплена в стену;
  • наружной установки – монтаж осуществляется преимущественно в загородных деревянных домах или в тех местах, где отсутствует возможность сделать выемку в стене;
  • комбинированные – изделия дополнены крышками, шторками, пр., которые защищают от внешних факторов – пыли, грязи, жира.

По типу конструкции бывают:

  • одинарные – предназначены для подключения только одной вилки;
  • двойные – отлично подойдут для подключения не только электроплиты, но и рядом расположенной бытовой техники, например, холодильника, микроволновки, вытяжки, др.

Основные правила выбора и установки розетки:

  1. Выбирайте качественные электророзетки проверенных брендов.
  2. Перед установкой проверяйте целостность изделия и контактов.
  3. При монтаже на кирпичную стену необходимо дополнительно проложить прокладку.
  4. Количество контактов должно соответствовать количеству жил кабеля.
  5. Не рекомендуется устанавливать розетки возле моек, в месте отвода канализации, возле окон и дверей, электрических приборов высокого напряжения, за посудомоечной или стиральной машинкой, возле источников огня.
  6. Цвета жил провода должны соответствовать соединениям, как в розетке, так и в вилке.
  7. Контакты в электророзетке необходимо надежно закреплять, а многожильные провода желательно предварительно пропаять.
  8. После монтажа устройства с помощью мультиметра нужно проверить, что все контакты подсоединены правильно.

Может Вас заинтересует статья 5 доводов в пользу светодиодного освещения

Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.


Мануал плиты

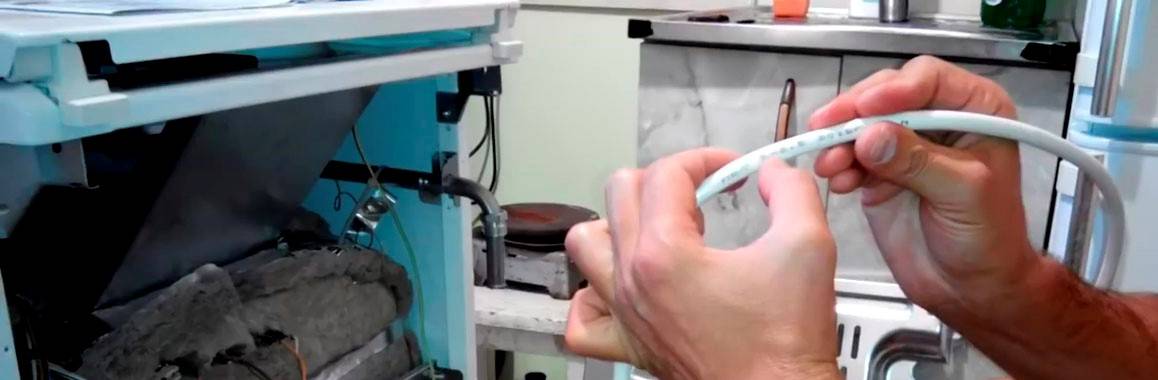

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию. Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В. Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.


Провод
Сетевой кабель 4 кВт

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.


Угловая электрическая вилка

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

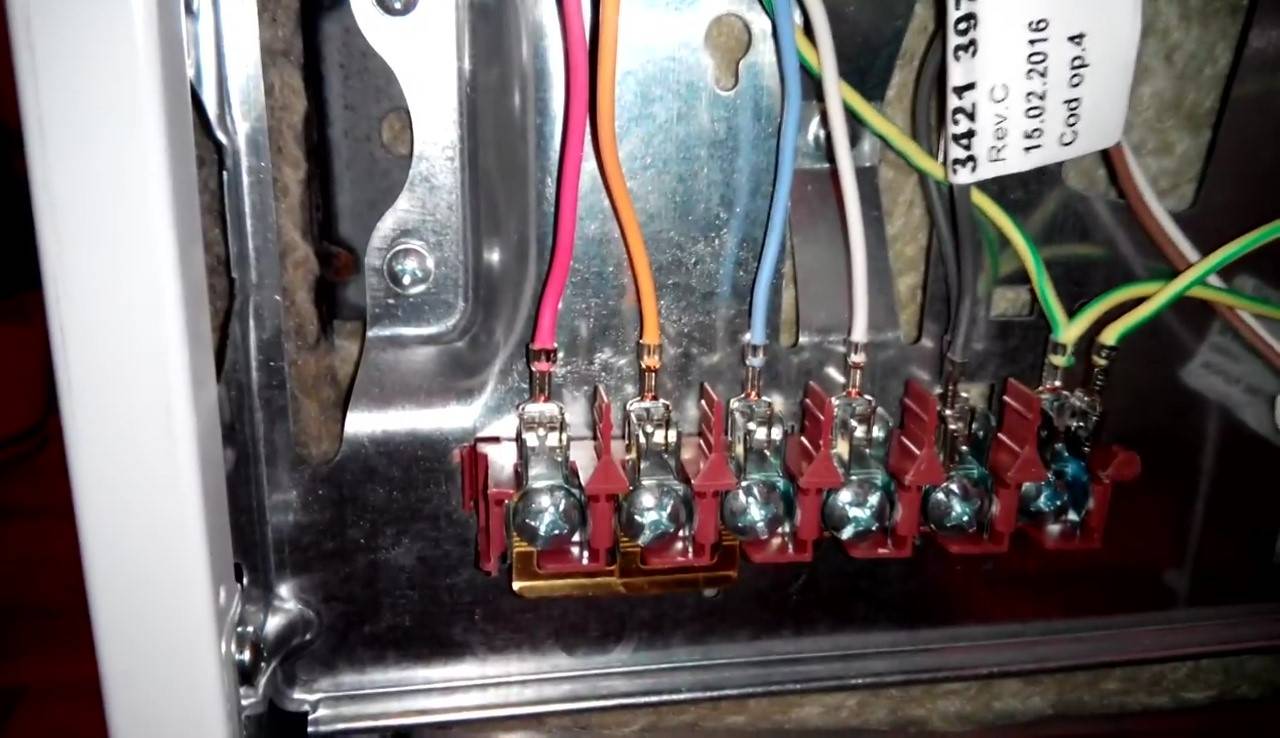

Клеммная колодка

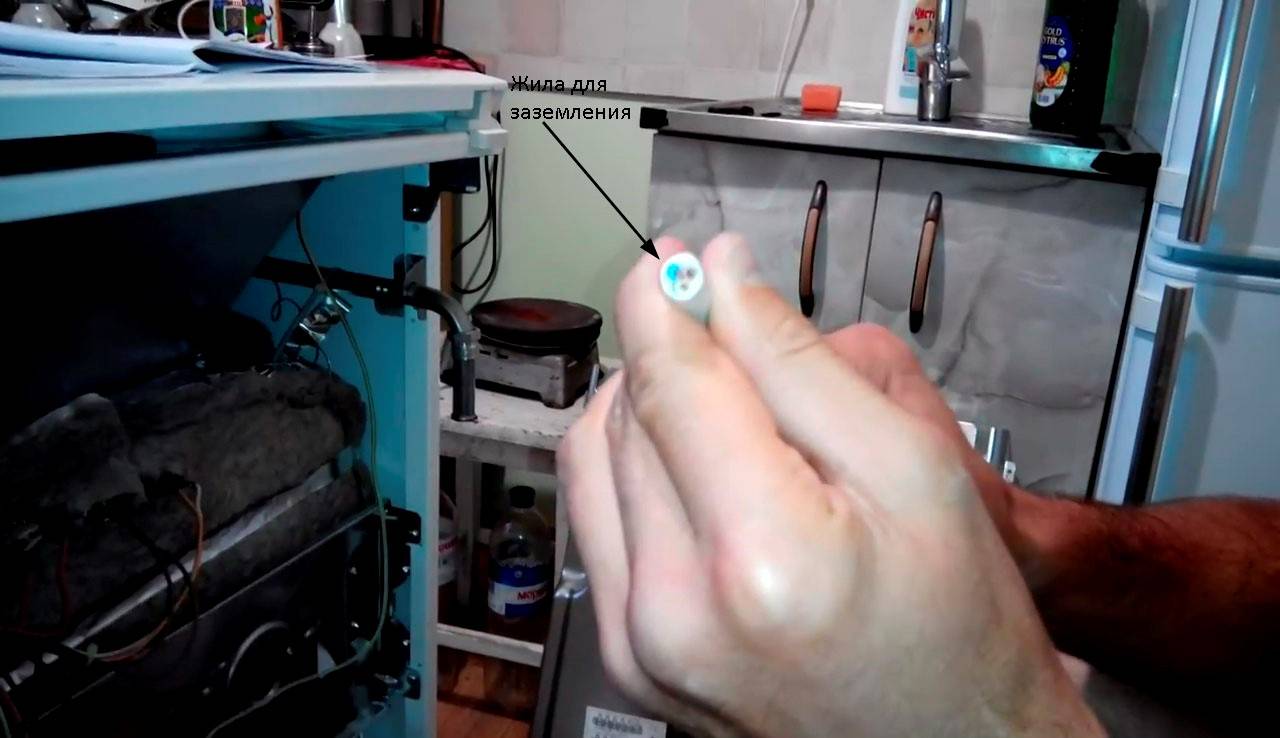

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

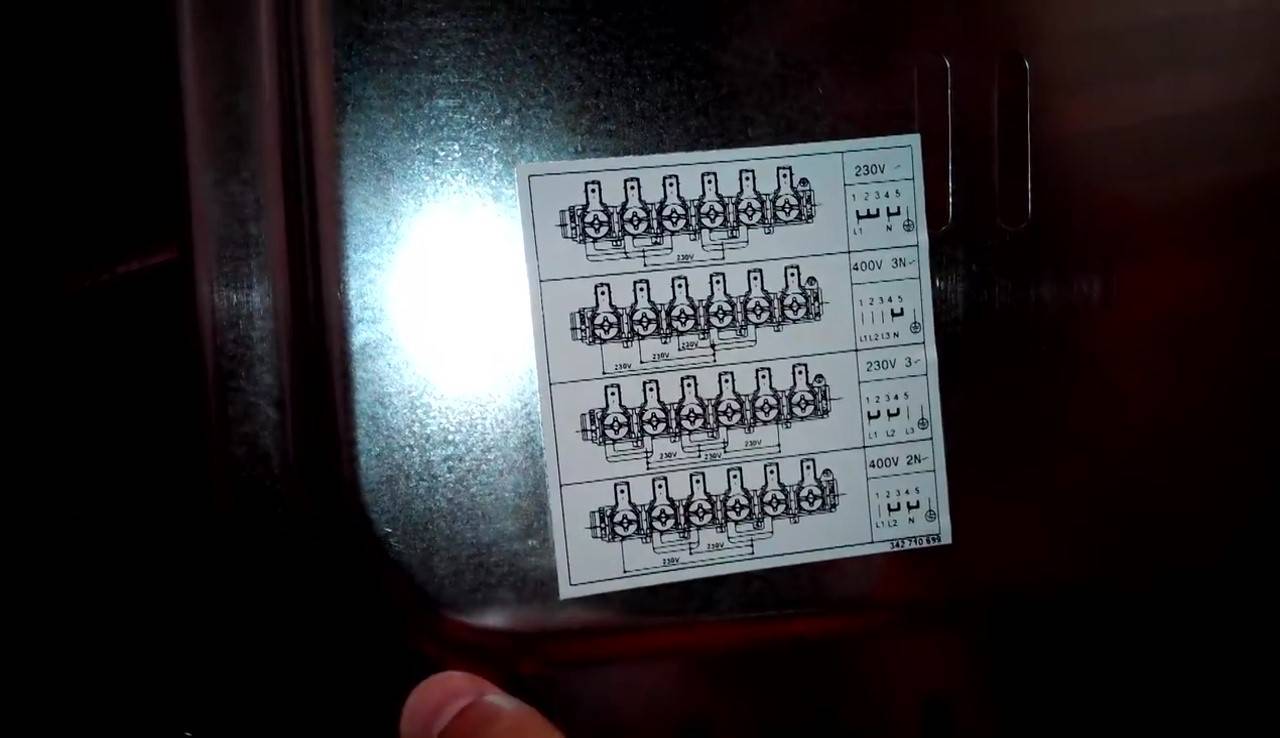

Шильдик

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке. Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта. И после размещения перемычки винт закручивается до упора.

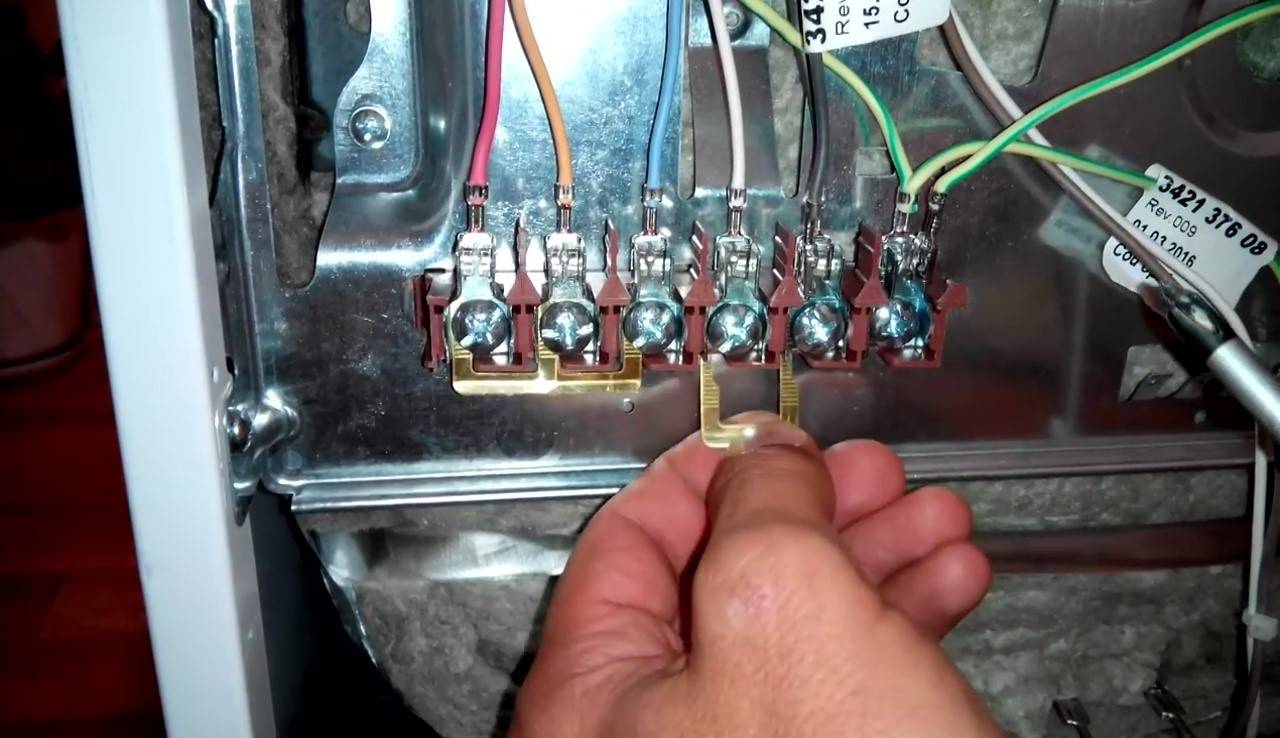

Монтажные перемычки
Инсталляция перемычек

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.


Разъемы

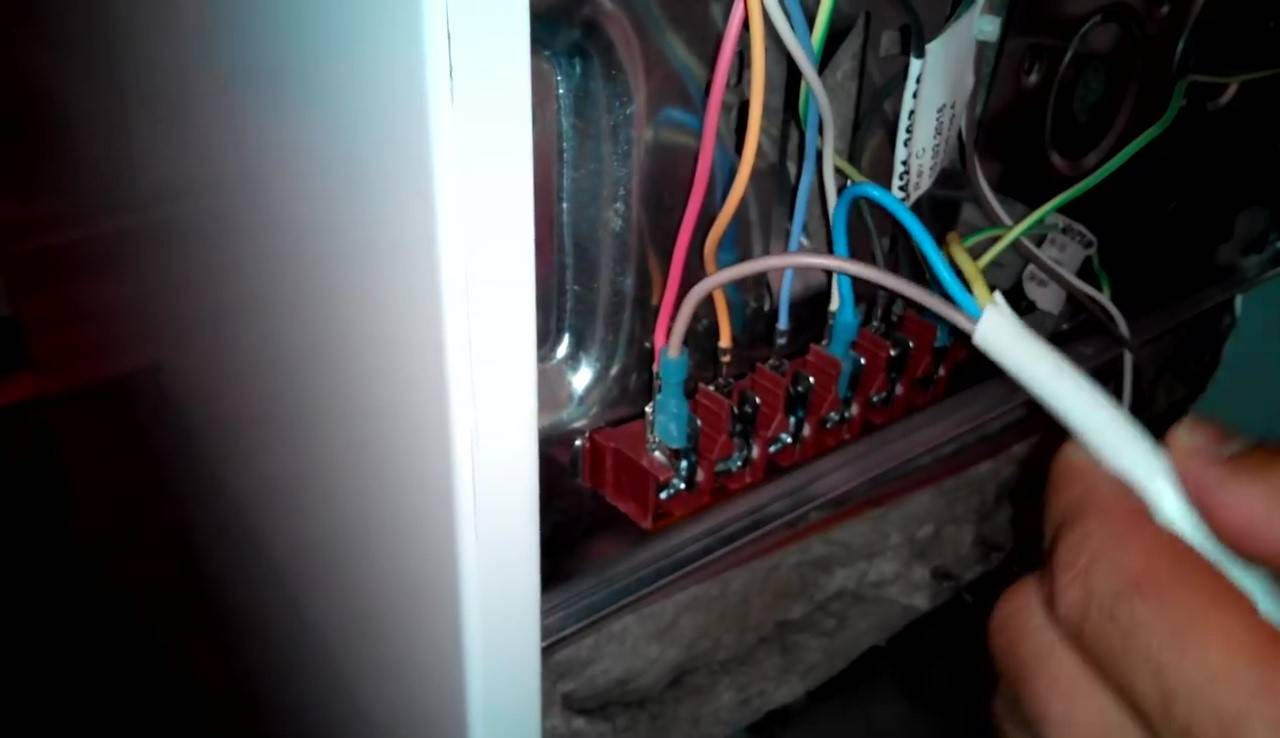

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.


Присоединение сетевого шнура

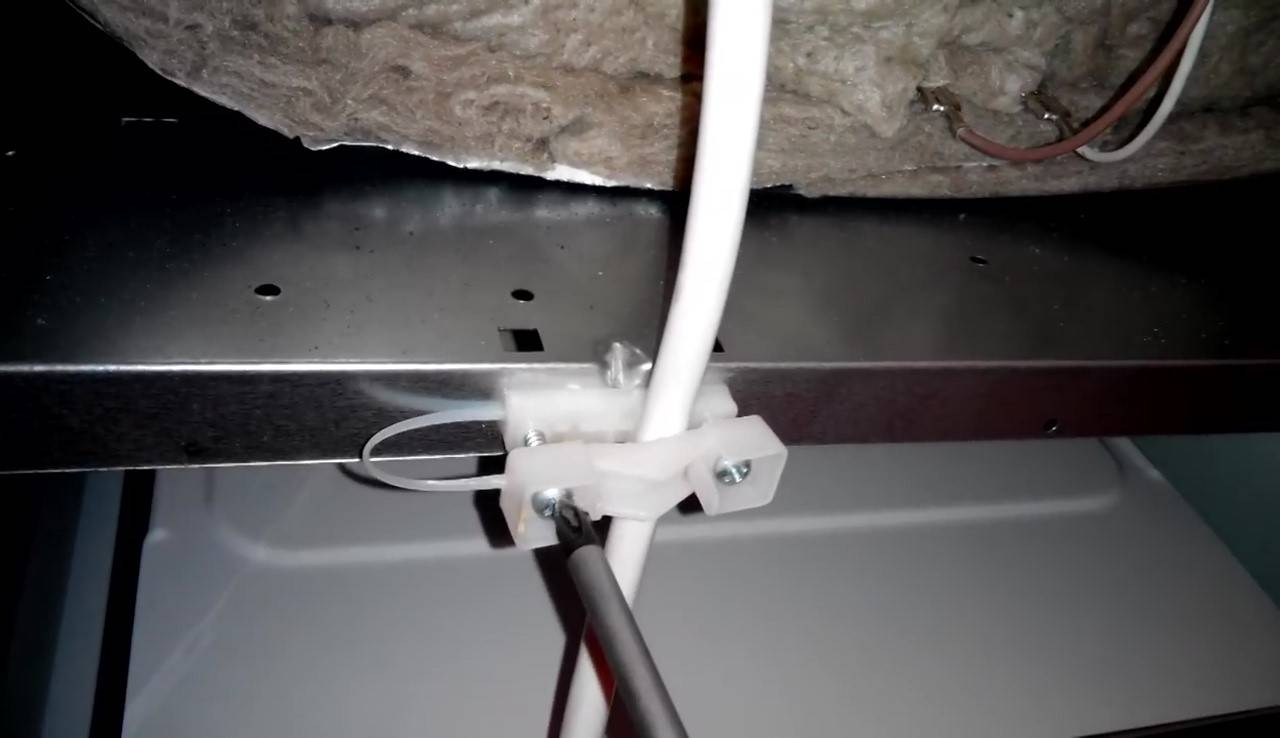

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.


Колодка

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

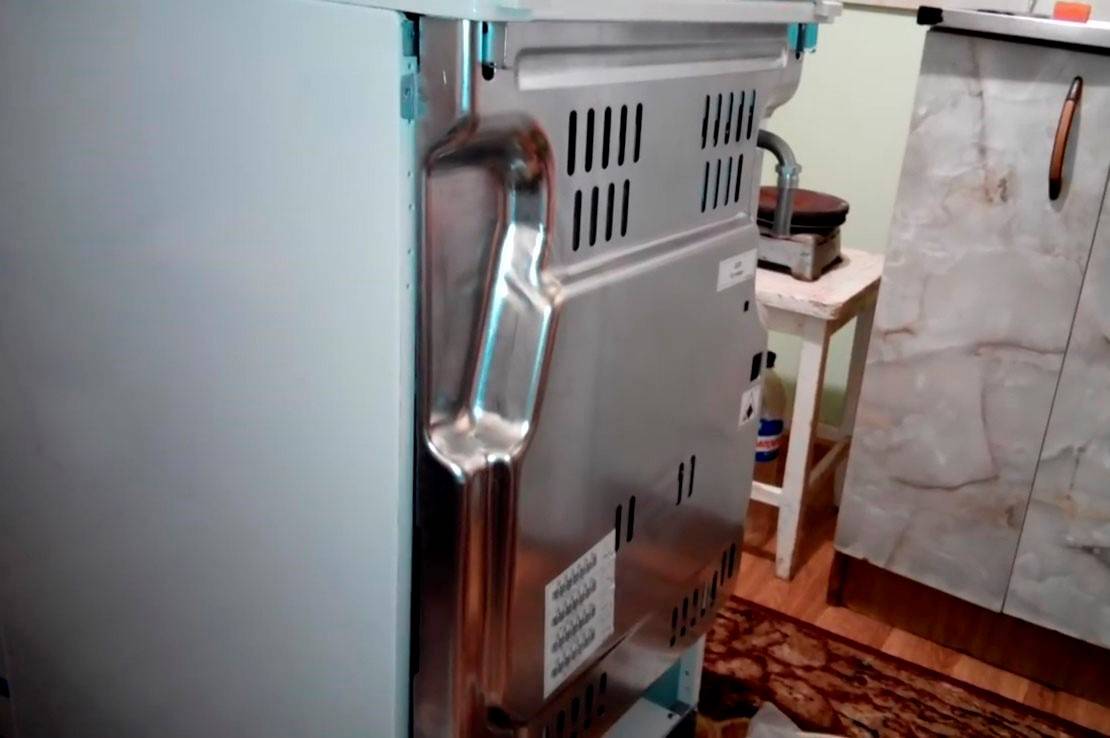

Плита с надетой задней крышкой

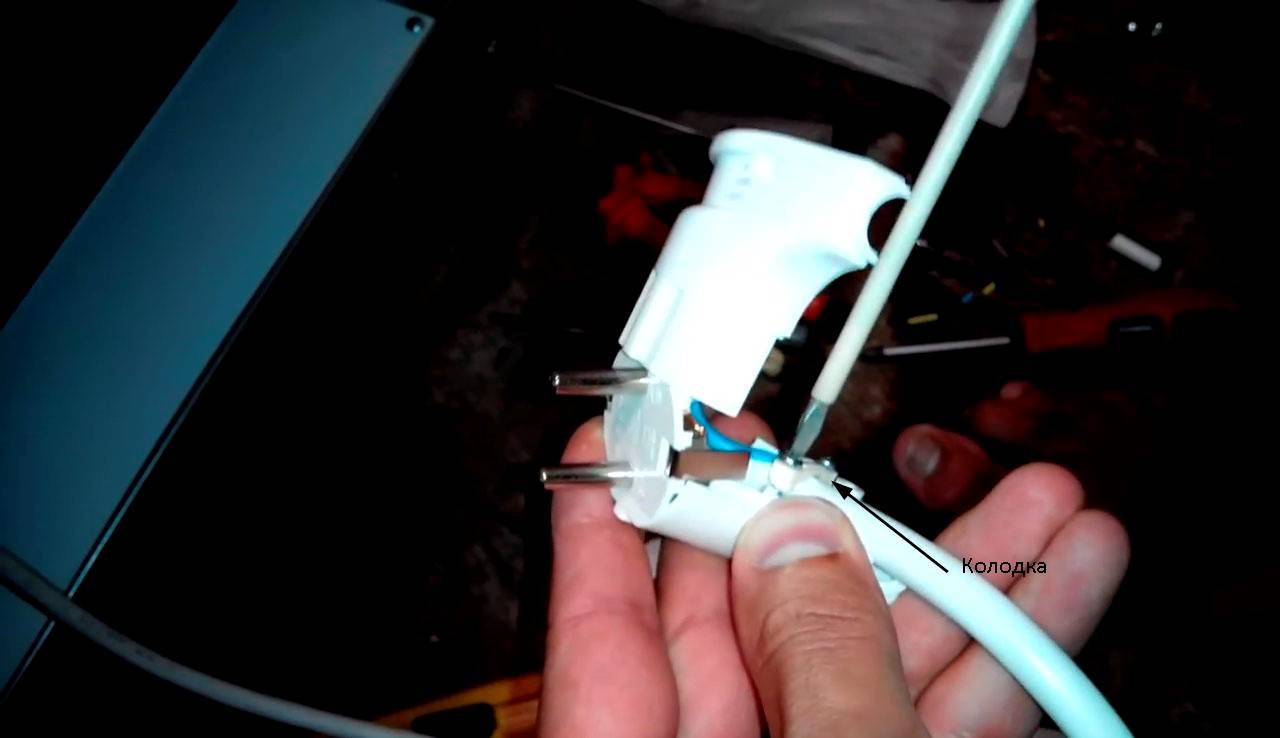

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

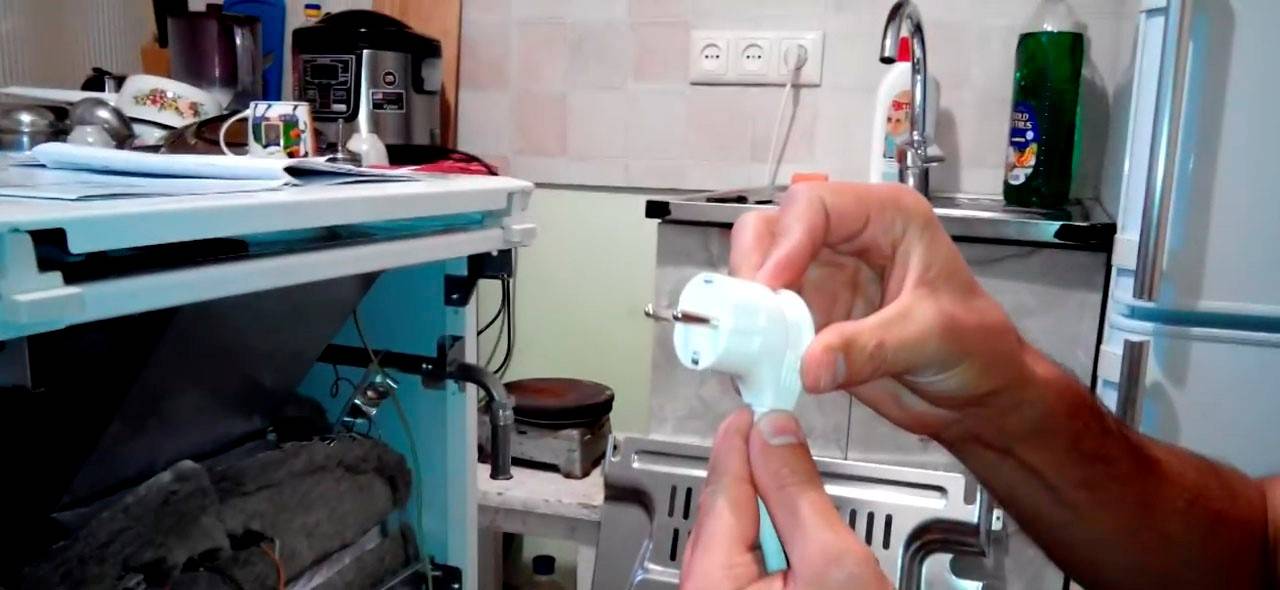

Монтаж вилки

Подготовка к монтажу розетки электроплиты

Так как в нашей статье мы ведем речь о том, как выполнять монтаж розетки электроплиты, то начать стоит с самого начала. А самым началом, в нашем случае является квартирный электрораспределительный щиток. Если же его нет, то рассмотрим требования к распределительному щитку, расположенному на лестничной площадке.

На фото представлена полная схема подключения электроплиты

Итак:

  • Для запитывания электрической плиты лучше всего предусмотреть отдельную линию питания. Согласно ВСН 59 – 88 п.9.6, печь мощностью до 8кВт должна питаться от автоматического выключателя на номинальный ток в 25А.
  • Исходя из этого, следует выбрать и проводку. Если мы применяем медный провод, то его сечение должно быть не меньше 2,5 мм2. Если мы применяем алюминиевый провод, то согласно табл. 1.3.5 ПУЭ, его сечение должно быть не меньше 4 мм2.
  • Если же монтаж розетки электроплиты осуществляется от общей сети квартиры, то, согласно ВСН 59 – 88, такая групповая сеть должна запитываться от автоматического выключателя с номиналом в 40А. Такой же автомат должен стоять и в качестве вводного на квартиру, при наличии в ней собственного распределительного щитка.
