Самостоятельная установка люстры — что нужно знать и какие инструменты использовать

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Монтаж с переносом

Как поменять люстру на натяжном потолке в том случае, если для нее выбрано новое место установки? Для выполнения такой процедуры также предварительно демонтируют старый плафон. Далее на время снимают сам натяжной потолок. Конечно же, самостоятельно эту процедуру производить не стоит. Для этого нужно будет нанять профессионалов.

После того как натяжной потолок будет снять, к новому месту установки люстры протягивают проводку. Далее вешают пленку ПВХ на место. Для монтажа люстры в ней, конечно же, нужно будет проделать отверстие и укрепить его пластиковым кольцом. После того как доступ к железобетонной плите потолка будет открыт, на него навешивают крюк:

  • просверливают в потолке отверстие с использованием перфоратора;
  • вкручивают в него крюк (такие элементы дополняются резьбой);
  • фиксируют крюк пружинной защелкой.

Далее навешивают по стандартной технологии на потолок новую люстру. Перед выполнением этой процедуры пленку нужно, конечно же, тщательно выровнять по высоте.

Частые ошибки

Многие ошибки часто совершают начинающие электрики-самоучки

Необходимо обратить внимание на некоторые из таких недочетов:

Неправильное подключение двойного выключателя

Не разобравшись, какой кабель с чем соединять, начинающий мастер может перепутать провода и скрепить их неправильно. В результате прибор не будет включаться или выйдет из строя. Поэтому следует внимательно изучать схему соединения и точно ее исполнять.

Маркируйте все провода, чтобы не допустить подмены или ошибки. Хорошо изолируйте незадействованные концы. Используйте в работе специальные приборы для поиска фаз и нулевого кабеля.

Подключение нулевого провода вместо фазного

Если после включения прибора в сеть отключился домовой счетчик и погас свет, значит произошло короткое замыкание по причине соединения фазы с нулем. Чтобы устранить ошибку, необходимо отключить светильник от сети и внимательно просмотреть схему сборки.

Когда погрешность будет найдена, исправьте ее и только после этого повторите попытку включить электроприбор.

Неправильная схема подключения нулевого провода люстры

Иногда трудно определить, который из кабелей от плафона подсоединять к нулю. Часто там присутствует провод, который содержит в себе концы от всех лампочек. К нему нельзя подключать кабель с напряжением, это приведет к короткому замыканию. Чтобы такого не произошло, сразу маркируйте этот провод и соединяйте его только с нулевым кабелем сети.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

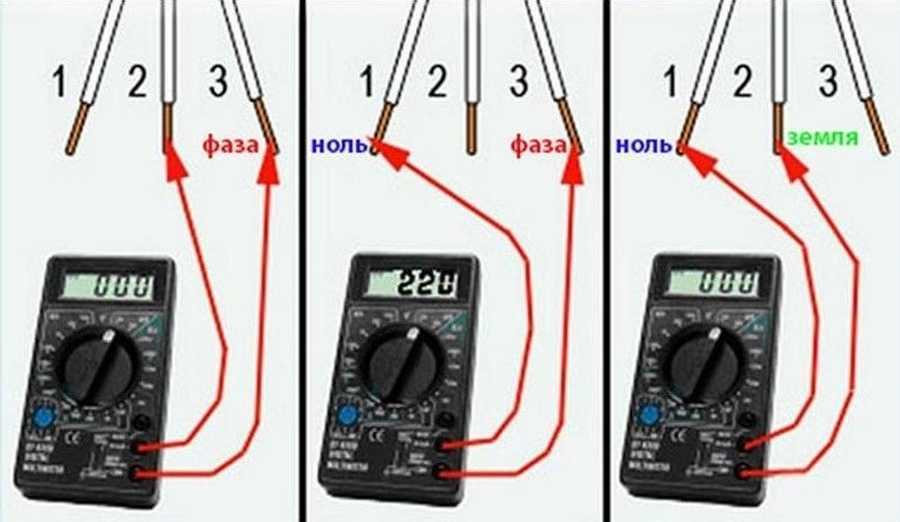

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

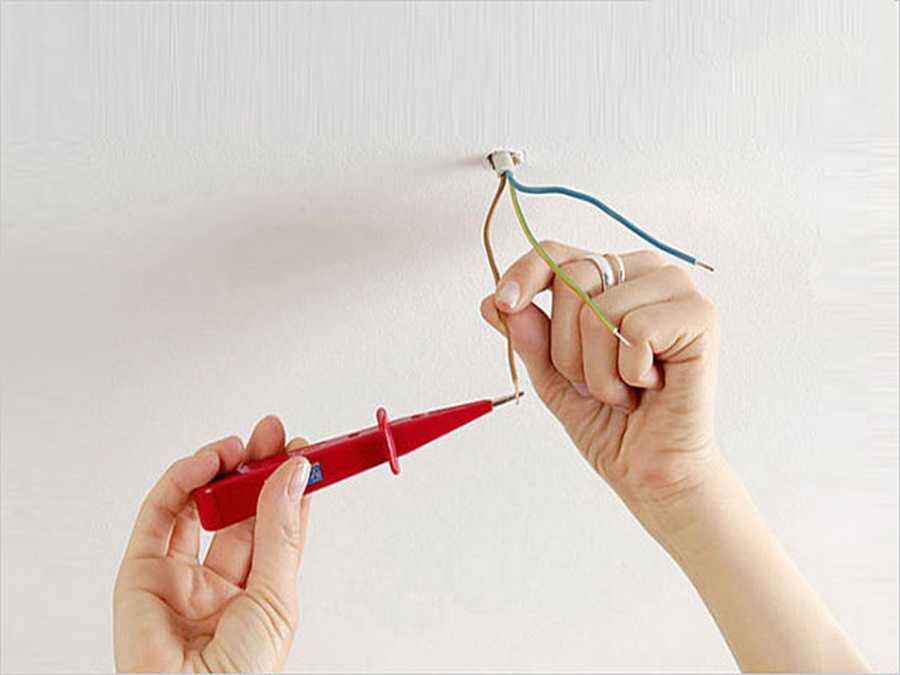

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Как «утопить» люстру в натяжном потолке

Некоторые модели светильников имеют большой диаметр основания (40-60 см) и высокий бортик, закрывающий трансформатор. Такая люстра выглядит эстетичнее, если немного «утопить» её в потолок.

Для установки понадобится протекторное кольцо большого диаметра, под размер основания. Но в магазинах такие термокольца не продаются, так что придётся сделать самостоятельно. Понадобится лист ПВХ толщиной около 2 см. Это недорогой материал, который продаётся во многих строительных магазинах. Из панели вырезают кольцо диаметром чуть больше основания люстры. Затем прикладывают светильник к потолку и обводят вокруг маркером. К этому контуру приклеивают самодельное кольцо. Чтобы получилось ровнее, можно наносить состав не сразу на всю поверхность. Сначала подклеивают противоположные точки, затем между ними и т. д.

Когда кольцо зафиксировано, плёнку внутри вырезают и убирают. Но не вровень с протектором, а оставляют около 2 см. Затем внутренний край полотна надрезают, загибают внутрь и приклеивают к кольцу. Дальше к закладной прикручивается планка и к ней крепится люстра, но основание будет утоплено в плоскости потолка. Таким образом, благодаря самодельной защите ПВХ-плёнка не пострадает.

Провода на приборе

Количество кабелей, выходящих из светильника, бывает разным. Если подключается модель с двумя проводниками, то все просто: один сочетается с фазой, другой – с нулевым

При этом куда и какой не так важно

Если на потолочном полотне есть пара фазных проводов, а у выключателя две клавиши, то подключений будет несколько.

Оба фазных шнура скручиваются и подсоединяются к люстровой фазе. При этом выключение прибора будет осуществляться сразу парой клавиш, а включать свет можно будет любой их них.

Соединение одного потолочного фазного шнура с кабелем на приборе, при этом второй просто изолируется. Тогда работать будет единственная из клавиш.

Стоит отдельно сказать, как подключить люстру с 3-мя проводами. Если одним из проводников будет являться заземление, то его возможно либо изолировать (когда на потолочной плите такой же кабель отсутствует), либо скомбинировать с таким же потолочным проводником.

Как крепить?

Крепление люстры на монтажную планку

Начало работ по установке рекомендуется посвятить изучению самого светильника и способа его крепления, электрической начинки и непосредственно инструкции по сборке.

Сам процесс можно представить следующим образом:

  1. Сборка основных элементов люстры, без плафонов и элементов декора.
  2. С помощью индикатора скрытой проводки определяется место прокладки электрических кабелей в потолке.
  3. В безопасном месте, недалеко от места выхода проводов (обычно провода выходят на 10 – 12 сантиметров), отмечается место для установки потолочного крюка.
  4. Перфоратором проделывается отверстие в плите на глубину дюбеля (на пластиковых дюбелях промаркированы цифры: первая – это диаметр, вторая – это длина, все показатели в миллиметрах).
  5. В отверстие вставляется пластиковый дюбель и вкручивается крюк (или вставляется самозажимной крюк).
  6. За специальное кольцо или фиксатор люстра подвешивается на крюк.

В случае крепления с помощью монтажной планки, порядок работ следующий:

  1. Определяется место установки планки.
  2. На планку присоединяются монтажные болты.
  3. Перфоратором сверлятся отверстия.
  4. Вставляются дюбеля.
  5. Через центральное отверстие в монтажной планке продеваются электрические провода.
  6. Планка саморезами или болтами притягивается к потолку.

https://www.youtube.com/watch?v=Ltu6IWLV7Po

Проверьте провода люстры


Провода внутри люстры / atcharlotteshouse.com Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

Способы крепления к бетонному потолку

Монтировать бытовую люстру на бетонный потолок можно тремя способами:

  1. На монтажный крюк.
  2. С помощью планки-кронштейна.
  3. Прямо на поверхность потолка.

Наличие монтажного крюка позволяет закреплять любой осветительный прибор. Практически при правильном его монтаже в бетонное основание получается очень прочное соединение, способное выдержать даже очень тяжелые металлические многоплафоновые светильники, если их установке способствует простор помещения.

Планка-кронштейн дает возможность закрепляют любую люстру весом до 4-5 кг. Однако при монтаже на этот вид крепления необходимо правильно рассчитывать нагрузку и выбирать только подходящие крепежные элементы. Обычные саморезы для бетонной поверхности мало подходят. Лучше использовать дюбеля или анкеры, предварительно просверлив отверстия.

Если люстра легкая, весит не более одного килограмма, ее можно зафиксировать непосредственно на декоративно-монтажную планку. Естественно, ее конструкция должна предполагать такую возможность. В качестве элементов крепежа нужно выбирать подходящие для бетонного основания дюбеля и анкерные болты с расширительными элементами.

Как снять точечный светильник

Данный тип освещения достаточно распространен в современных интерьерах с натяжными и подвесными потолками. Приборы успешно играют роль дополнительного освещения; их демонтаж имеет некоторые различия в зависимости от того, на какой из конструкций они установлены.

Если вы занимаетесь демонтажными работами впервые, перед тем, как снять люстру с натяжного потолка на светодиодах, имеет смысл еще раз убедиться в отсутствии напряжения. Демонтаж с натяжного потолка проходит следующим образом:

  • Извлекается защитное стекло (крышка корпуса), выкручивается лампочка; это удобнее сделать с помощью плоской отвертки.
  • Также с помощью отвертки или ножа поддевают внешний край корпуса, в полученный зазор вставляют еще одну отвертку. Когда зазор увеличится, через него пальцами достают до защелок-фиксаторов. Защелки (пружины) прижимают к корпусу, после чего устройство ослабляется, и его можно извлечь наружу.
  • На клеммной колодке ослабляют винты, разъединяют контакты и окончательно демонтируют корпус.
  • Провода изолируют, если в ближайшее время не планируют возвращать лампу на место.

Подвесной потолок – жесткая конструкция, поэтому встроенные осветительные приборы устанавливаются с помощью системы распорок, обеспечивающей надежную фиксацию. Осветительный прибор вынимают, аккуратно придерживая. Когда образуется щель, выкручивают цоколь, после чего становятся доступными провода. Последним шагом становится разъединение и изоляция контактов.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

  1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

    Мультиметр для прозвонки проводов

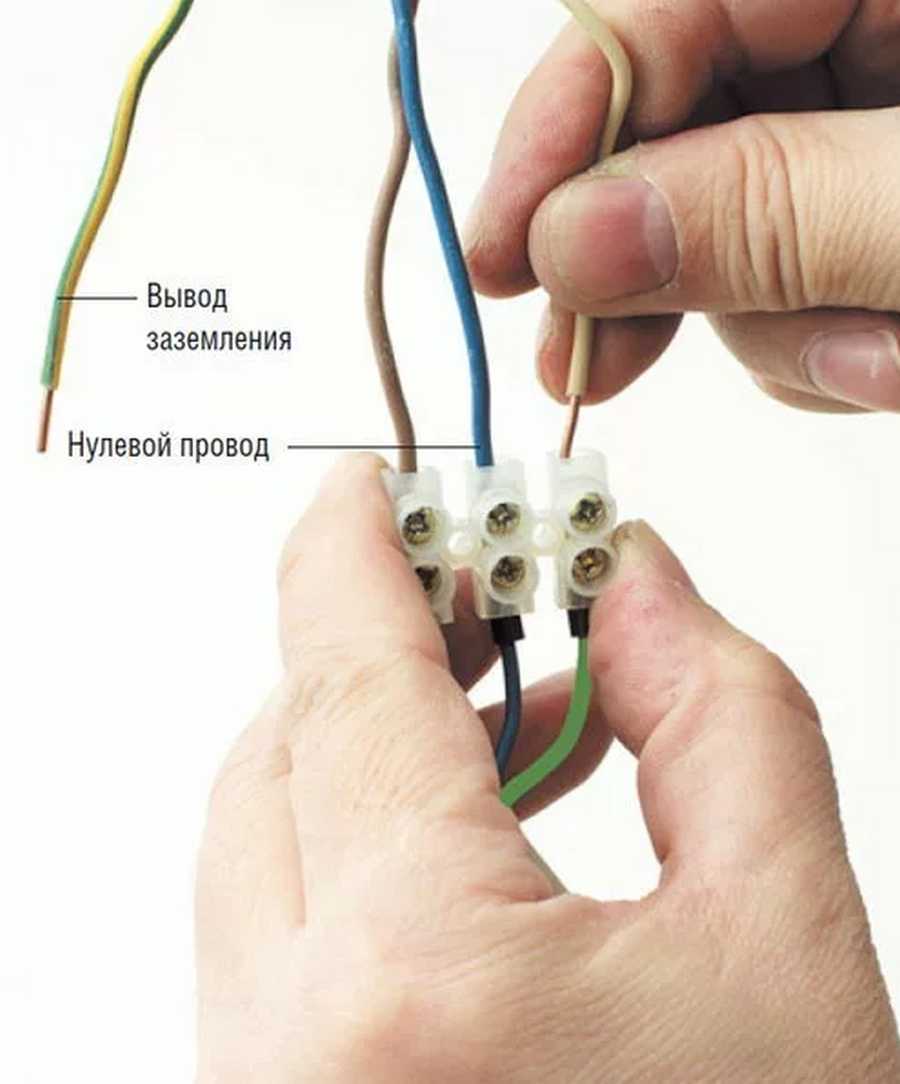

  2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

    Выкручиваем из люстры патрон

  3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

    Технология определения нулевого провода с помощью мультиметра

  4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
  5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
  6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Что такое фаза, ноль и заземление

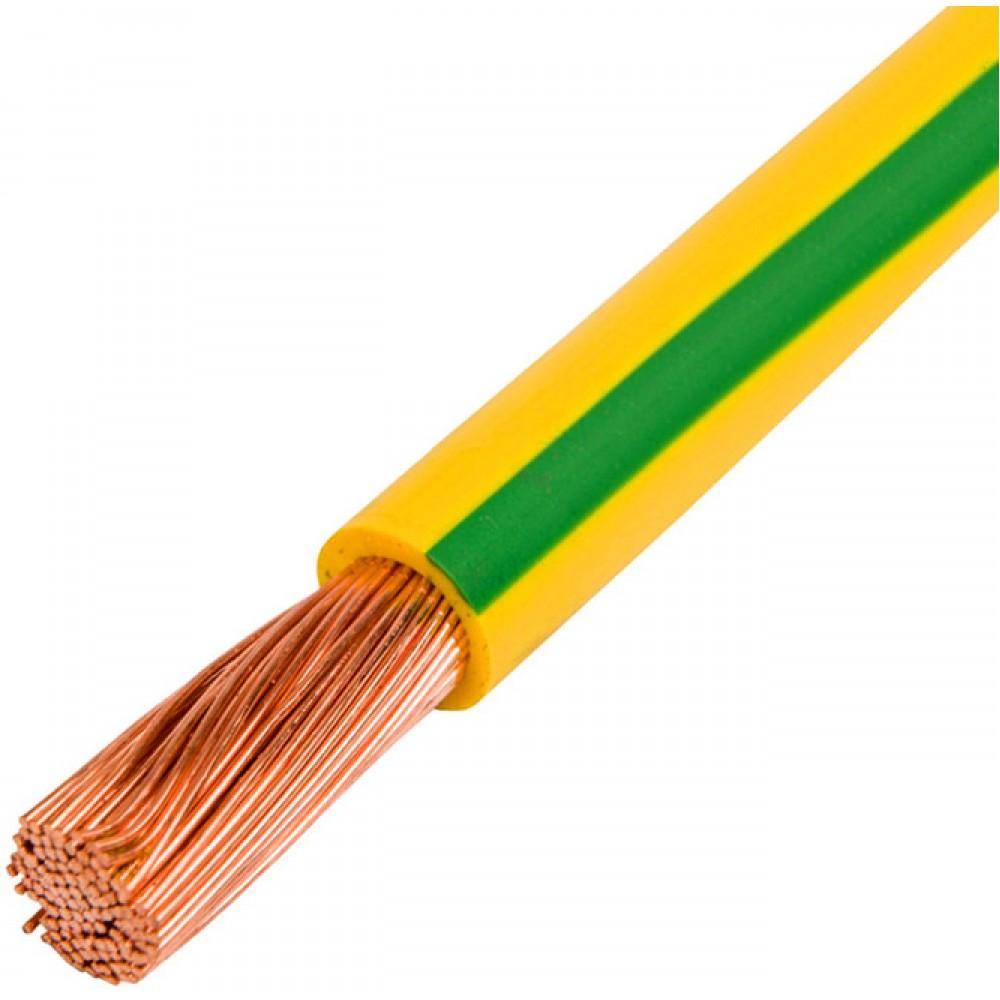

Провод заземления — имеет желто-зеленую изоляцию.

Люстра может подключаться к двум, трем или даже четырем проводам. Все они выходят из потолка. Если их минимум три, то один будет являться заземлением. Такой провод называют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его перепутать довольно сложно, потому что у него изоляция имеет желто-зеленый цвет как в России, так и в других странах. На электрических схемах он обозначается латинскими буквами «PE».

Нулевой провод — это нейтраль. Она используется для движения электротока в обратном направлении. Нулевой провод обычно имеет изоляцию синего или голубого цвета. На электросхемах он обозначается буквой «N». Ноль также необходим для выравнивания фазного напряжения в проводке.

При определении фазы и нуля не нужно ориентироваться на цвет проводов. Для этого необходимо использовать специальную отвертку с индикатором. Инструмент может иметь клавишу включения. Для определения фазы и нуля концы жил провода сначала разводятся в разные стороны, чтобы между ними отсутствовал контакт. Потом к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При этом он не будет гореть, когда происходит контакт с нулем.

Чтобы определить фазу и нейтраль, также можно использовать мультиметр. Этот прибор называется тестером, с помощью которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Потом выбирается шкала «больше 220 В». Затем щупы прибора одновременно прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены одновременно к нейтрали и фазе, на приборе появится 220 В.
