Подключение светодиодной люстры с пультом управления — инструкция и схема

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Схема контроллера светодиодной люстры, разбитая на части для легкого понимания

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Монтажные работы

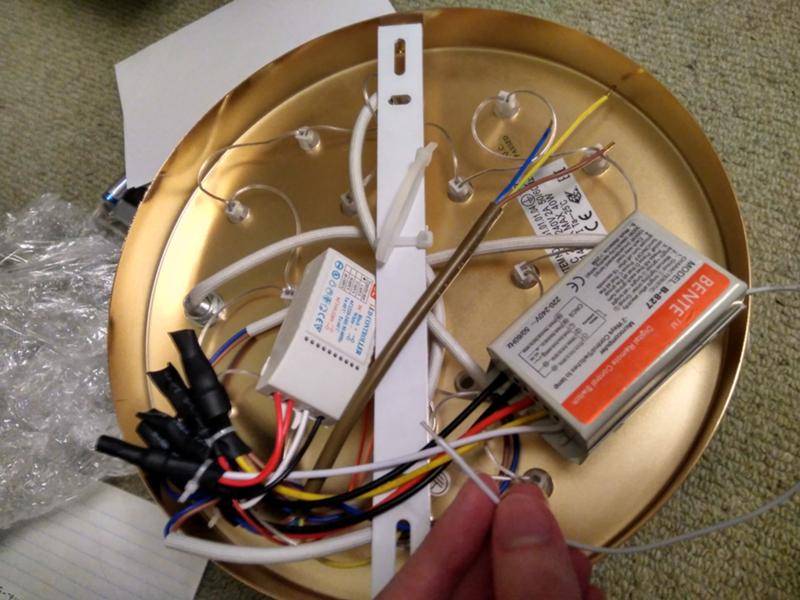

Перед началом монтажа необходимо разобраться с проводами, выходящими из потолка. Обычно выходит три провода, два из которых являются фазными, а один – нулевым. Таким образом, управление люстрой может осуществляться с помощью двухклавишного выключателя. После решения вопроса как сделать люстру с пультом своими руками, ее необходимо закрепить.

Для крепления всей конструкции вместо традиционного крючка используется специальная крепежная планка. При наличии натяжных потолков крепление выполняется с помощью закладного бруска, закрепленного на основном потолке. Для подключения проводов используются клеммы Ваго. Проводники соединяются между собой соответствующими цветами. Если цвета не совпадают, принадлежность проводов определяется индикаторной отверткой или мультиметром.

Как устроены люстры с пультами дистанционного управления

Может возникнуть вопрос о том, для чего нужен пульт, когда ее можно включить и выключить с помощью установленного выключателя. Следом возникает следующий вопрос о необходимости самого выключателя, если имеется дистанционное управление.

Обычно у таких люстр имеется не одна, а несколько световых групп, светодиодное освещение для создания световых эффектов и галогеновые лампочки для освещения, всем этим можно управлять удаленно.

Схема управления работает с помощью радиоканала, это позволяет управлять устройствами вне зоны прямой видимости, зона действия от 10 до 100 метров.

Пульты всегда работают в одной связке с приемниками, настроенными на одну частоту, и продаются в одном комплекте. С помощью приемника управляется контроллер, управляющий созданием световых и цветовых эффектов. Для управления эффектами имеются кнопки на пультах.

Контроллер может управляться и с помощью выключателя. Он запрограммирован и настроен таким образом, что при каждом включении выключателя, будет подключен новый световой режим. В корпусах люстр расположены также блоки питания для светодиодов и галогенных ламп.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом на СамЭлектрике в этой статье. А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Источник



Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803

, фото внешнего вида которого я уже приводил в начале статьи.

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Чуть поближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Крепление рожков

Следующий этап после сборки верхней и средней части люстры — это сборка и установка рожков к каркасу. Рожки — это те самые детали люстры, на которые крепиться будут сами осветительные приборы. Они могут иметь различную форму и быть в разном количестве. Именно по этому критерию отличается сборка данной части, но в остальном процесс абсолютно одинаков.

Для начала необходимо отвернуть декоративную гайку, которая отвечает за присоединение защитного слоя к корпусу рамы. Далее берется сам рожок, от которого необходимо отсоединить гайку и контр-шайбу.

Теперь остается только с их же помощью закрепить рожок к корпусу люстры. Теперь надеваем декоративную гайку, которая была снята в самом начале.

Далее по такому же принципу следует осуществить присоединение всех остальных рожков.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

Технические аспекты установки светодиодов вместо галогенок

Процесс монтажа в люстру светодиодных ламп вместо галогенных, сводится к изменению схемы питания. Приведем несколько решений.

Вариант 1

Полная замена источников питания. Это самый затратный вариант модернизации, но и максимально надежный.

Из корпуса светильника удаляют трансформаторы и вставляют преобразователь постоянного тока для LED. Его мощность должна превышать совокупную мощность всех ламп в 1,5 раза. В больших люстрах могут быть несколько контуров, каждый из которых — отдельный режим работы (люстры с дистанционным управлением). В таком случае понадобится отдельный драйвер для каждого контура.

Установка led драйверов вместо трансформаторов

Также, если одним устройством обойтись не получается, можно 1 контур разделить на группы и запитать каждую отдельным драйвером. При этом, вход всех блоков подключается параллельно: фазные провода собираются в один узел, нулевые – в другой.

Если это ваш вариант, в конце статьи будет видео, где подробно показано как менять галогенки на светодиоды в люстрах с несколькими контурами.

Вариант 2

Самый простой. Замена галогенных ламп в люстре на светодиодные со встроенными выпрямителями, работающими от того же напряжения, что и в первоначальном варианте.

Здесь, вообще, не нужно будет проводить каких-либо работ – достаточно будет поставить диоды с таким же цоколем на место галогенок. Узнать, что перед вами требуемый тип светодиодных ламп можно по маркировке. Буквенное обозначение AC/DC.

Недостаток метода – недостаточная освещенность из-за падения напряжения на внутреннем мосту. Яркость можем повысить за счет увеличения мощности.

Обозначение светодиодных лампочек со встроенным выпрямителем

Вариант 3

Выбираются модели LED-ламп, работающие от 220 вольт. Их подключение производится параллельно, от бытовой сети. Требуется извлечь понижающие трансформаторы и напрямую питать лампы Других вспомогательных устройств не нужно.

Важно! Если люстра работала на 12-вольтовых галогенках, а ставим леды с номинальным напряжением 220V (со встроенным драйвером), то следует быть готовым к замене соединительных кабелей в люстре. Если они не рассчитаны на такой ток в лучшем случае мы их просто спалим, в худшем — утроим пожар. Переделка люстры с галогенными лампами на светодиодные со встроенным драйвером

Переделка люстры с галогенными лампами на светодиодные со встроенным драйвером

Виды поломок и их причины

Чтобы сделать ремонт потолочных светодиодных светильников своими руками, нужно изучить основные разновидности поломок и факторы их появления.

Если пульт не реагирует на прикосновения вдалеке/вблизи и дело вовсе не в батарейках, возможны следующие причины неисправности: поломка пульта из-за засоренных контактов, которые нуждаются в спиртовой очистке; дисфункция работы некачественного китайского устройства, требующее его полного замены; плохая работа реле прибора.

Если пульт дистанционного управления работает с третьей или пятой попытки, реагирует на прикосновения только вблизи, значит, дело состоит в плохом реле, нуждающимся в замене, прерывании шлейфа светодиодов в результате отсутствия контакта или его плавления. Также причина может заключаться в поломке блока управления светильника. Нередко ремонт люстр с пультом ограничивается установкой более качественных батареек.

Стационарный выключатель дает сбой в результате окисления проводов, сбоя в работе трансформатора, неправильно подобранной электросхемы, регулярных скачков в сети, перегреве и перенапряжении. Часто причина явления заключается в некачественном выключателе и неправильной эксплуатации устройства.

Светодиоды с лампочками не светятся по причине сбоя или выхода из строя блока питания, самих светодиодов и ламп, перегорания. Также иногда проблемой является сбой сети, высокое напряжение, перегрев устройства и некачественных осветительных приборов. В любом из перечисленных случаев требуется полная замена.

Светодиодная люстра не включается из-за плохого соединения, некачественной проводки, давшей сбой на уровне самого устройства или возле выключателя. Также проблема заключается в отсутствии проверки работы светильника перед покупкой — возможен заводской брак. Иногда причина кроется в неполадках работы пульта ДУ.

Несколько советов по приобретению потолочного светильника

Для того чтобы светодиодная люстра долгое время радовала бесперебойной работой, при ее выборе стоит обратить внимание на некоторые нюансы:

  1. Для начала необходимо осмотреть упаковку. Уважающая себя фирма-производитель не будет укладывать изделие в безликую серую коробку – она должна быть добротной и плотной. На ней должны быть указаны реквизиты, ссылка на сайт, контактные телефоны.
  2. В обязательном порядке необходимо проверить два основных документа – сертификаты соответствия и качества. И если второй может быть составлен по нормам страны-производителя, то второй должен быть обязательно с отметкой России.
  3. Следует проверить правильность заполнения гарантийного талона. В нем проставляются отметки о дате продажи, печать и подпись продавца.
  4. Кассовый чек необходимо сохранить – без него о ремонте по гарантии можно забыть.

Полезные советы

Приобретая люстры со светодиодами, необходимо учитывать несколько немаловажных факторов, которые влияют на эффективную эксплуатацию самого светильника

В первую очередь необходимо обратить внимание на размеры прибора. Большой светильник может не вписаться в маленькую комнату

И это понятно. Поэтому стоит правильно выбрать его по размеру. И запомните, что для светодиодных люстр размер не имеет значения. Небольшой осветительный прибор легко справиться не только с небольшим помещением.

Если раньше обращали внимание на яркость каждого источника света, то сегодня прерогатива – дизайн устройства, который дожжен вписаться в дизайн интерьера помещения. А мощности по любому хватит

Если выбранная вами люстра в своей конструкции имеет подвес, то учитывайте его длину, соизмеряя с высотою потолков комнаты. Оптимальный же вариант – регулируемый подвес.

Мощность суммарного освещения в зависимости от площади помещения

Все остальное, как у обычных люстр:

  • Проверяете полную комплектность.
  • Прочность и надежность контактов.
  • Надежность крепления люстры к потолку.

Что касается мощности освещения, то существуют определенные нормы. Так как люстры в основном устанавливаются в гостиных комнатах, то для освещения одного квадратного метра площади этой комнаты необходима яркость, равная 3 Вт. Исходя из этого, можно подобрать светодиоды и их количество.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

  1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
  2. направьте ПДУ на люстру;
  3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится — такое характерное мерцание свидетельствует о привязке ПДУ;
  4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус — придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка — ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Как подключить?

Для правильного подсоединения устройства надо изучить электросхему, которая идет в комплекте. Сначала на выключатель надо подать напряжение, для этого выполняется подключение фазы и нулевого провода. К самому устройству будет прокладываться фазный кабель, нуль не требуется, поэтому его установка выполняется в месте монтажа осветительного прибора. Если в квартире монолитный потолок, а не подвесной, то скрыть устройство можно в подрозетнике. Допускается монтаж в основании светильника, этот метод более удобный.

Чтобы получить контакт фазы, который будет поступать без разрывов и всегда подавать напряжение на устройство, включите переключатель. Можно соединить электроцепи напрямую, этот метод более предпочтительный. Прежде чем выполнить задачу, надо отключить напряжение в электросети и убедиться в том, что ток на линиях отсутствует. Если напряжения нет, выполняется снятие старого переключателя. К нему подсоединены один фазный контакт и два нулевых. Чтобы сделать фазу без разрывов, этот контакт надо подключить к одной из электроцепей, соединенных с осветительным устройством.

Подключение переключателя разберем на примере модели Zamel RZB-04:

  1. На выход L подсоединяется фазный кабель. Проводить его через переключатель не надо, поскольку устройство функционирует в постоянном режиме.
  2. К контакту N надо подсоединить нулевую электроцепь, она берется из распределительного щитка.
  3. На выход Out1 подключается фазный контакт, идущий на осветительный прибор. Для соединения потребуется нулевой провод. Он берется от приемника (выход N) либо от распределительного устройства.
  4. К контакту Out2 подсоединяется фазный провод, он также идет к осветительному устройству либо к группе приборов (в данном случае вторая группа). Нулевой контакт берется там же, где и при подключении к выходу Out1.
  5. На выход Int1 должен быть подключен импульсный переключатель. Его особенность заключается в том, что во время клика по кнопке он передает только кратковременный импульс. После активации выполняется смена режима функционирования первой группы осветительных приборов. Это позволяет управлять устройством посредством пульта либо импульсного переключателя.
  6. На контакт Int2 подсоединяется один либо группа импульсных переключателей. При клике кнопки изменяется режим функционирования второй группы.

После подключения требуется привязать дистанционное устройство с приемным адаптером сигналов и выставить режимы функционирования. Для настройки включается автомат и на электросеть подается напряжение. В соответствии с инструкцией выполняется выбор требуемого режима функционирования. Можно остановиться на стандартном способе.

Процедура настройки выполняется так:

  1. Используя отвертку, кликните по клавише Prog, расположенной на радиоприемнике. Эта кнопка удерживается до момента, пока не начнет гореть красный диодный индикатор, после чего она отпускается.
  2. Затем кратковременно кликните по верхней части кнопки самого переключателя. Красный диодный индикатор начнет гореть.
  3. Кликните по нижней части кнопки переключателя. Убедитесь, что диод загорелся.

Перенастройка второй клавиши выполняется аналогично. Различие состоит в том, что все действия выполняются с другой, ненастроенной кнопкой. Когда привязка будет окончена, устройство можно установить на поверхность стены. Для фиксации в комплект входит двусторонний скотч и набор дюбелей с саморезами. Проще использовать скотч, он для большего удобства разделен на несколько квадратов, которые фиксируются по периметру устройства.

После установки переключателя выполняется монтаж контрольной лампочки и тестирование установленного устройства путем отключения, выключения и настройки различных режимов.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

  • питающее напряжение составляет от 200 до 240 В;
  • каналы для выхода – 3 шт.;
  • мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
  • мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
  • ПДУ способен отдавать команды на расстоянии 8 метров.

Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Замена блока управления люстрой

Ниже показан пример схемы, как можно вообще убрать из люстры контроллер, и подключить люстру без пульта, через обычный выключатель. Иначе говоря, поломанной люстре дать вторую жизнь.

Фото прислал читатель Петр, см. комментарии от 16 мая 2015.

Контроллер (блок приемника) люстры

Вот какие подключения происходят в контроллере люстры на 2 группы освещения:

Контроллер. Схема люстры с пультом.

Фактически, в приемнике (контроллере) стоят два реле, которые включают одну, или другую группы освещения в люстре. То же самое делает обычный двухклавишный выключатель, который есть в любой квартире.

Только на выключатель действует рука, а на приемник – радиосигнал, посылаемый нами с пульта управления.

На вход питания контроллера приходит два провода – фаза через выключатель и ноль (торчат из потолка). Далее ноль (черный) через контроллер идёт на ноли лампочек (ещё черный). А Фаза (красный) – через контакты реле на фазы лампочек (голубой и белый).

Лампочки обычно включаются не напрямую (220В), а через блоки питания. Но это никак не меняет сути дела.

И вот, если контроллер поломался, его можно не менять (удовольствие около 1000 рублей, плюс работа, тем более, что его надо менять в паре с пультом), а просто выкинуть. И подключить люстру по обычной схеме:

Люстра схема без контроллера

Это классическая схема подключения люстры через двухклавишный выключатель.

Как пользоваться пультом для люстры

Перечень команд зависит от конфигурации пульта. Чтобы не расписывать возможности каждой модели, приведем примеры на основе двух пультов ДУ с подписанным назначением кнопок. Сначала представим простую вариацию устройства, предназначенного для управления люстры с двумя группами лампочек. Этот вариант имеет небольшие размеры, а его конструкция позволяет включать и выключать группы ламп по отдельности и вместе.

Ниже представлен более современный пульт, позволяющий регулировать яркость, насыщенность света, цветовую температуру и некоторые другие опции. Подобные пульты ДУ идут в комплекте с умными люстрами и светильниками. Их применение облегчает и оптимизирует процесс управления осветительными приборами без использования смартфона.

В отличие от стандартного пульта, схема управления через смартфон интуитивно понятна. Каждая кнопка в приложении подписана, поэтому трудностей с изменением параметров освещения не возникает. Достаточно синхронизировать смартфон с люстрой и следовать рекомендациям системы.

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.

Предыдущая

ЛюстрыИщем проблему и производим ремонт люстры с дистанционным управлением дома

Следующая

ЛюстрыЧто делать, если люстра не включается с пульта

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.

Источник

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.

Предыдущая

ЛюстрыИщем проблему и производим ремонт люстры с дистанционным управлением дома

Следующая

ЛюстрыЧто делать, если люстра не включается с пульта

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
