Как правильно подключить выключатель света с двумя клавишами — схема

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

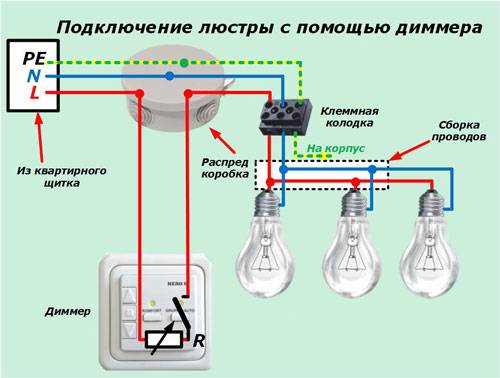

Как подключить люстру через диммер

Необходимый материал для монтажа:

двухжильный кабель ВВГнГ-Ls 2*1,5мм2

трехжильный кабель ВВГнГ-Ls 3*1,5мм2

диммер

светильник

гильзы соединительные

клеммы Wago

Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

L – фазный провод от щитовой

Люстра – фазный провод для подключения самой люстры

Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.

Наносите на его жилы три надписи в местах зачистки изоляции:

Люстра (питающая фаза)

ноль

земля

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Этапы подключения выключателей

В первую очередь:

• Составляется схема включения,
• Рассчитывается суммарная потребляемая мощность осветительных приборов;
• По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами
традиционно	лучше	ещё лучше	дёшево
ПВС	ШВВП	ВВГ	ВВГ-П	ВВГнг	ВВГнг-LS	ППВ	ПВ1	ПВ3
форма	круглая	плоский	круглый	плоский	круглый	круглый	плоский	круглый	круглый
2-3 жилы	1-жила
Свойства жилы	гибкая	гибкая	жёсткая	жёсткая	жёсткая	жёсткая	жёсткая	жёсткая	гибкая
изоляция	+	+	+	+	+	+	+	+	+
оболочка	+	+	+	+	+	+	—	—	—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

• На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
• С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Как правильно подключить выключатель света

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

• индикатор напряжения;
• плоскогубцы;
• отвертка;
• нож;
• уровень;
• защитные перчатки и очки.

• перед началом работ отключите электропитание в вашей квартире;
• прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
• если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подключение и монтаж выключателя

Установка выключателя выполняется по следующей инструкции.

1. Зачищают жилы изоляции на 1–1,5 см. Следят за тем, чтобы не повредить сам кабель.
2. Если в выключателе все провода имеет одинаковый цвет, фазный провод находят прозвонкой. Его вставляют во входную клемму. В некоторых моделях он помечается буквой «L».
3. Если провода разного цвета, ко входу подключают тот, который соединяли с фазным в щитке.
4. Два других присоединяют к зажимным клеммам. Обычно они помечаются отводящими стрелками.
5. Собранный механизм вставляют в подрозетник и закрепляют винтами.
6. Надевают декоративную крышку, подключают электричество и тестируют устройство.

Выключатель с подсветкой

В таком варианте сам прибор оборудован подсветкой – светодиодом или неоновой лампочкой. Она потребляет очень мало электричества. Включается параллельно выключателю, при размыкании цепи находится под напряжением и генерирует свет. При замыкании контакта напряжение здесь падает до нуля и подсветка отключается.

Монтаж выключателя с подсветкой выполняется по такой же схеме. Если же потребуется избавиться от подсветки, достаточно выпаять или откусить кусачками контакты, ведущие к источнику света.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

На этом все, удачного вам монтажа!

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Ошибки и возможные неисправности

Одна из основных ошибок при подключении включателя – неправильное определение расположения его клемм. Многие считают, что по умолчанию отдельно выполненная клемма всегда общая. Это не так – производители могут располагать терминалы в любом порядке. Поэтому перед началом монтажа надо определить выводы аппарата. Это легко сделать, если на прибор нанесена схема. Если нет – можно воспользоваться мультиметром для прозвонки внутренних соединений. Заодно этот процесс будет проверкой аппарата на исправность.

Другая частая ошибка – неправильное соединение проводников в коробке. Чтобы ее свести к минимуму, надо применять кабели с маркированными жилами. Если жилы одноцветные, после укладки и разделки кабелей их надо вызвонить мультиметром и отмаркировать самостоятельно.

Ошибки при подключении

1

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

Конкретнее, он складывается из таких элементов:

• механизма и декоративной панели;
• одной входной клеммы;
• двух выходных клемм;
• двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Самостоятельное подключение

Подключение одноклавишного выключателя

Для подключения одноклавишного или двухклавишного переключателя, потребуется предварительно подготовить инструменты и материалы в соответствии со следующим списком:

• нож с острым лезвием;
• кусачки;
• отвертки разного типа;
• плоскогубцы;
• контакт с изолятором;
• изолента;
• провода;

После того, как все приготовления будут завершены, можно приступать к процессу монтажа.

Для установки одноклавишного выключателя потребуется воспроизвести следующий алгоритм действий:

Подключение двухклавишного выключателя

Ряд нюансов возникает, если планируется подключение двухклавишного проходного выключателя. На самом деле, ничего сложного в этом нет, поскольку принципиальные различия в схемах отсутствуют.

Подключение такого устройства осуществляется при помощи удвоенной схемы одноклавишного переключателя, которая подробно расписана выше. Если выражаться проще, то каждая из клавиш такого устройства будет равняться подсоединению двух независимых одноклавишных проходных выключателей.

Количество используемых проводов увеличивается пропорционально росту используемых клавиш, в остальном, технология подключения остается без изменений.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта. Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель

Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Читать также: Самодельная точечная сварка из микроволновки сечение провода

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.
