Как правильно установить автоматические выключатели и УЗО в электрощитке

Предварительная сборка электрощита на рамке

Для облегчения монтажных и сборочных работ электрических щитов, нужно приобретать более дорогие, качественные, функциональные модели. Даже опытному электрику не просто справиться с кропотливой работой, причем дешевые боксы усложняют процесс в несколько раз

Важно обеспечить чистоту для монтажа модулей и обезопасить все оборудование от загрязнения или влаги

Понадобится такой инструмент:

  • Диэлектрические отвертки в наборе, чтобы среди них была модель с PZ, PH и прямым шлицем.
  • Стриппер для снятия изоляции.
  • Пассатижи, круглогубцы разных размеров.
  • Кусачки (бокорезы).
  • Ножовка для распила металла.
  • Тестер, можно и мультитестер.
  • Строительный нож со съемными лезвиями.
  • Шуруповерт с комплектом бит или набор отверток.

Расшифровка обозначений серии F200 ABB

В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:

  • F2 — серия;
  • F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
  • 202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
  • А — переменный и пульсирующий ток, АС — только переменный;
  • номинальный ток — 16,25,4,,63,80,100;
  • ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.

Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:

  • серия F200;
  • двухполюсное (однофазное);
  • экономичного исполнения (без подключения дополнительных устройств);
  • переменного тока;
  • номинальный ток — 63А;
  • ток срабатывания (ток утечки) — 0,03А.

Порядок подключения

Важно помнить, что все работы с УЗО в электрощите выполняются при отключенном напряжении. Процесс монтажа можно разбить на 5 шагов:

  1. подготовка распределительного щита;
  2. разметка щита для установки всех элементов электросхемы;
  3. установка счетчика электроэнергии;
  4. установка автоматических выключателей;
  5. монтаж нулевых клемм;
  6. монтаж УЗО;
  7. подключение потребителей электроэнергии в сеть УЗО.

В процессе монтажа часто встречаются ошибки. Самые распространенные из них:

  1. Неверно выбранные типы элементов. Грубейшая ошибка – номинал входных автоматических выключателей превышает номинал УЗО. Схема в таком виде не только плохо защищает сеть, вызывает ложные срабатывания защиты, но и сама является потенциальным источником аварии;
  2. Установка устройства перед счетчиком. По причине наличия в УЗО немаленького магнитопровода показания счетчика не будут верными и представитель электросбытовой компании не примет такую конструкцию в эксплуатацию;
  3. Несоответствие схеме подключения нейтральных полюсов;
  4. Включение нейтралей по параллельной схеме;
  5. Ошибочное подключение защитного заземления к нейтрали.

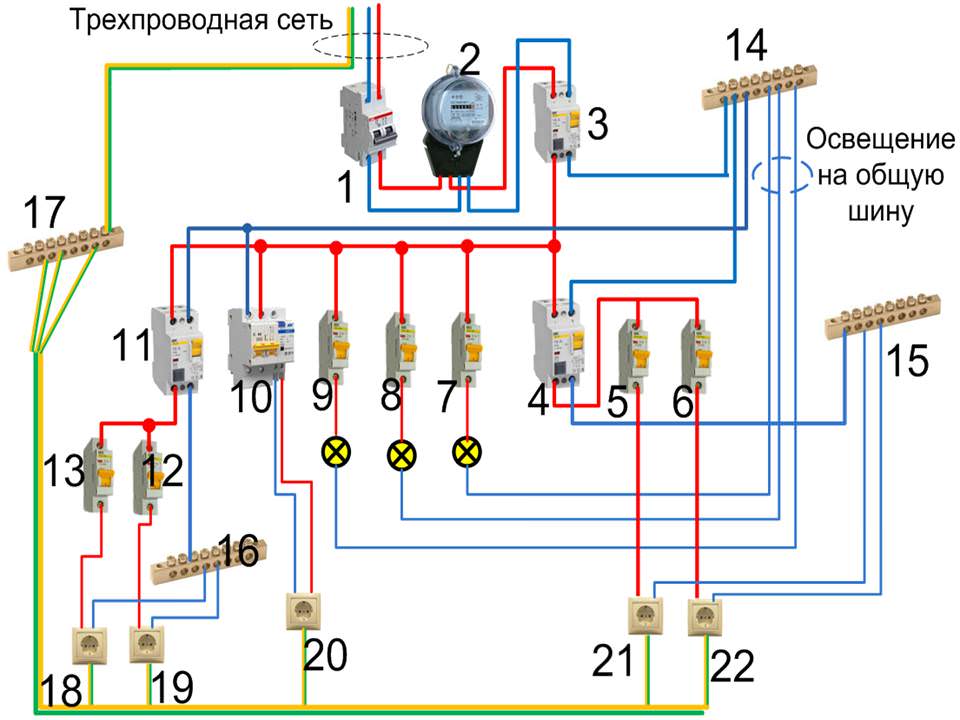

Схема подключения «вводной автомат»

В настоящее время, как правило, используются трехпроводные домовые сети с защитным заземлением.

Первым в цепи установлен центральный автоматический выключатель. За ним включен счетчик электроэнергии и только после него идет УЗО. По известным правилам номинал УЗО превышает номиналы автоматических выключателей нагрузки на порядок

При подобной схеме важно обеспечить правильное подключение нулевого и фазного проводов

Достоинством такой схемы следует считать:

  1. наличие только одного дорогостоящего УЗО;
  2. небольшой объем рабочего пространства, который занимает одно устройство.

Недостатком схемы является:

  1. трудности в поиске неисправности проводки;
  2. сложность подбора параметров под имеющихся потребителей.

Недостатки этой схемы устраняются распараллеливанием групп потребителей и установкой дополнительного УЗО.

Подключение к трехфазной сети с заземлением по схеме «отдельный автомат»

Электрическая схема крупного жилого объекта подразумевает наличие разнообразных потребителей энергии. Для таких приборов как мощный холодильник, стиральная машина, духовой шкаф, требуется отдельное УЗО. Это необходимо для защиты конкретного прибора и сохранения работоспособности других, не связанных с ним.

Самой безопасной схемой включения является трехпроводная схема с заземлением, а применив селективное четырехполюсное УЗО становится возможным подключение к трехфазной промышленной сети. При такой схеме обеспечивается и защита от повреждения изоляции цепи и от утечки.

Преимущества схемы «отдельный автомат»:

  1. удобство поиска утечки в цепи, поскольку плечи цепи имеют индивидуальные устройства.
  2. возможность подключать потребители гораздо большей мощности;
  3. эта схема обеспечивает самый высокий уровень защиты.

Недостатки схемы «отдельный автомат»:

  1. высокая цена из-за большого количества блоков;
  2. значительный объем, занимаемый схемой;
  3. невозможность постройки такой цепи без наличия трехфазного питания.

Схема питания от однофазного источника по функционалу практически равна предыдущей схеме. В ней можно отказаться от селективного УЗО и этим сократить стоимость, но нагрузочная способность этой сети будет гораздо меньше.

Схема подключения УЗО к трехфазной сети

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

  1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
  2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
  3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
  4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
  5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
  6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
  7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
  8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
  9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
  10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
  11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
  12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
  13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
  14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Как правильно подключить автоматы и УЗО

Перед началом работ по подключению автоматов необходимо подготовить все приспособления:

  1. Монтажная рейка (иногда она имеется уже в комплекте с готовым щитком). В других же случаях потребуется самостоятельно отмерить нужную длину и отрезать ее ножницами по металлу.
  2. Отвертка.
  3. Кусачки.
  4. Инструмент для зачистки проводов.

Подключение автоматов и УЗО — пошаговая инструкция

Шаг 1. Для начала на металлической DIN-рейке следует закрепить две шины: нулевую и заземления. Сделать это просто, необходимо вставить их одним концом, а потом защелкнуть.

Таким образом должны выглядеть шины после установки

Шаг 2. Теперь необходимо последовательно закрепить автоматы. В нижней части у них имеется специальная защелка, которую достаточно потянуть вниз, а затем закрепить автомат на рейке.

Поочередно необходимо закрепить на рейке каждый автомат

Шаг 3. Далее необходимо взять трехжильный кабель. Как правило, провод заземления имеет желтый цвет, ноль – голубой цвет, а фаза белый или розовый цвет (как в нашем случае).

Важно не перепутать провода кабеля питания

Шаг 4. Сперва нам следует подключить нулевой провод к нулевой шине. Делается это несложно — необходимо отверткой открутить болтик.

Здесь предусмотрено отверстие для кабеля различного сечения

Шаг 5. Теперь необходимо подсоединить к шине заземления желтый провод заземления.

Делается это таким же способом, как и в предыдущем варианте

Шаг 6. Следующим этапом нам понадобится закрепить питающий провод (розовый). Вопреки многочисленным мнениям, он всегда должен идти сверху. Следует подключить провод, но закручивать его сразу не стоит — причина в том, что придется тогда подавать питающий провод и на все остальные автоматы.

В этом шаге проводок подключают «наживую»

Шаг 7. Седьмой: необходимо вставить питающий провод в верхний автомат, а затем в то же отверстие вставить один конец дополнительной перемычки.

Теперь необходимо вставить перемычку в соседний автомат, а затем и в другой поочередно закручивая винты

Шаг 8

Теперь необходимо обратить внимание на последний дифференциальный автомат. На его корпусе, как правило, располагается схема подключения

Первый вход здесь будет обозначаться буквой N – это будет ноль, второй вход обозначается как I(L) – это будет фаза

Первый вход здесь будет обозначаться буквой N – это будет ноль, второй вход обозначается как I(L) – это будет фаза.

Шаг 9. Теперь стало понятно, что фаза находится на втором входе, значит, туда следует закрепить другой конец желтого проводка-перемычки. Закручиваем винт по аналогии с предыдущими вариантами.

Таким образом мы завершили подключение питающего кабеля, который идет от щитка

Шаг 10. Теперь необходимо подключить провода, которые идут от помещения. Сначала с их концов понадобится снять слой изоляции. Для зачистки концов на проводах используют специальный инструмент.

Здесь можно прокрутить винт и выставить толщину провода

Шаг 11. Здесь тоже следует подключить нулевой провод к соответствующей шине.

Открутить можно любой свободный болтик

Шаг 12. Теперь необходимо снова зафиксировать провод заземления.

Затягивать провод необходимо осторожно, не захватывая слой изоляции

Шаг 13. Теперь снизу мы фиксируем провод питания, который идет от электрического прибора.

Следующие проводки по такой же аналогии будут подключаться только снизу

Шаг 14. Теперь необходимо взять дополнительный проводок, подключить его к нулевой шине, а потом к первому входу на дифференциальном автомате.

Фиксируем провод в первом отверстии дифавтомата

Монтаж и соединение комплектующих в корпусе

После приобретения всех комплектующих приступают к их установке в мини-бокс:

  1. В установленный корпус заводят все кабели групп потребителей и зачищают их концы;
  2. На проектное место в боксе монтируют DIN-рейку – основание для крепления всех комплектующих щитка;
  3. Автоматические выключатели, УЗО и счётчик крепятся на рейке – фиксацией до щелчка;
  4. Монтируются нулевая и заземляющая шины;
  5. Нарезаются соединительные провода необходимой длины;
  6. Все элементы соединяются между собой согласно схеме;
  7. Проверяется соответствие конструкции щитка схеме и выполняется подтяжка клемм;
  8. Включается вводный автомат.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

  1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
  2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
  3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
  4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
  5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

  • устройства защитного отключения;
  • дифавтоматы;
  • электрический провод ПВ-3 расчетного сечения;
  • гребенки для автоматов;
  • шины;
  • ДИН-рейки;
  • ограничители на ДИН-рейки;
  • автоматические выключатели;
  • втулочные наконечники для одного и двух проводов.

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать. К синему подключаем провод максимум 2,5 кв

мм, к красному до 10 кв. мм

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора

Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда

Поэтому важно своевременно позаботиться о безопасности

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры

Следует отметить, что существуют разновидности УЗО, исходя из которых в каждом конкретном случае организуется определенная защитная схема:

  • гарантирующая безопасность прикосновения;
  • упреждающая технические повреждения;
  • противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Что такое УЗО и принцип работы

УЗО обнаруживает утечку тока и отключает обслуживаемый участок от сети при превышении порогового значения. Главным элементом аппарата является дифференциальный трансформатор, 1-фазная версия которого состоит из 3 катушек. Первая включается в фазу, вторая — в нейтраль. Провода подводятся так, чтобы токи в катушках имели противоположное направление.

Возможны следующие случаи:

  1. Токи в обмотках равны. Это наблюдается при отсутствии утечек. Создаваемые катушками магнитные поля взаимно уничтожаются.
  2. Токи отличаются. Это происходит при утечке, разницу называют дифференциальным током. Магнитное поле одной из катушек уничтожается не полностью и наводит ЭДС в третьей катушке трансформатора. Это приводит к срабатыванию реле, размыкающего контакты.

Области применения

Через прибор защитного отключения запитывают электроприемники, потенциально опасные для пользователя. К ним относят:

  • розетки;
  • приборы с металлическим корпусом, расположенные в пределах досягаемости.

Через прибор запитывают розетки.

Таким образом, внутренний блок кондиционера допускается подключать без УЗО, поскольку он имеет пластиковую оболочку и расположен высоко.

Для бойлера и стиральной машины аппарат необходим независимо от материала корпуса. В случае пробоя изоляции произойдет замыкание фазы на воду, что с большой вероятностью может привести к электротравме пользователя.

Разновидности

Аппараты делят на виды по нескольким признакам:

  • чувствительности (пороговой величине утечки);
  • роду тока;
  • энергозависимости;
  • задержке срабатывания;
  • конструкции.

В зависимости от чувствительности различают следующие типы:

  • защищающие от электротравмы;
  • противопожарные.

Аппараты делят на виды по чувствительности и роду тока.

У первых чувствительность устанавливают с учетом того факта, что опасным для человека является ампераж в 50 мА. Есть 2 вида:

  1. На 10 мА. Используются для подключения потребителей в помещениях с повышенной влажностью (санузлах, кухнях, бассейнах и т.д.).
  2. На 30 мА. Для потребителей с нормальными условиями эксплуатации.

Аппараты на 6 мА соответствуют европейским и американским стандартам.

Противопожарные устройства по величине утечки делятся на 3 вида (мА):

  • 100;
  • 300;
  • 500.

По роду тока утечки УЗО подразделяются на классы:

  1. АС — только переменный. Через них подключают холодильники, «теплые полы», конвекторы, водонагреватели и т.п.
  2. А — переменный и выпрямленный (пульсирующий). Для приборов, управляемых электроникой (имеют импульсные блоки питания или выпрямители). К ним относятся компьютеры, телевизоры, стиральные и посудомоечные машины, микроволновки.
  3. В — переменный, выпрямленный и постоянный. Применяются только в промышленности.

УЗО бывают электромеханическими и электронными.

По энергозависимости различают 2 типа:

  • электромеханические;
  • электронные.

Вторые оснащены усилителем, повышающим интенсивность сигнала от управляющей катушки. Это позволяет уменьшить габариты дифтрансформатора.

По типу срабатывания приборы делятся на функционирующие:

  1. Без задержки. Время срабатывания составляет 0,02-0,03 секунд.
  2. С задержкой — G. Отключаются в течение 0,06-0,08 секунд.
  3. С большой задержкой — S. Время срабатывания увеличено до 0,15-0,5 секунд.

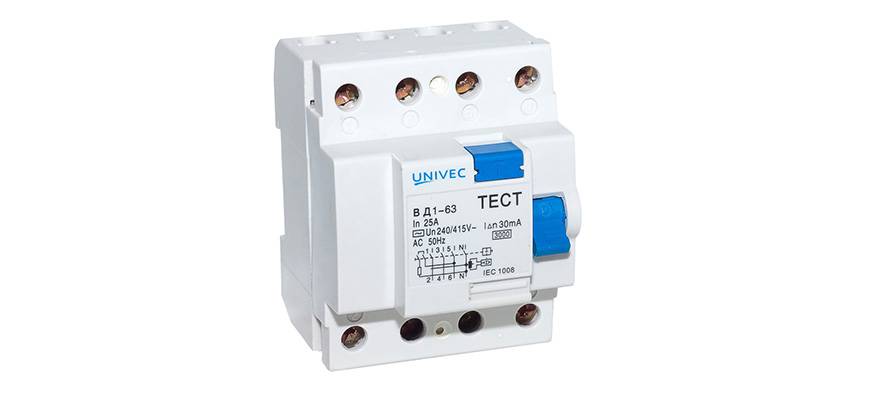

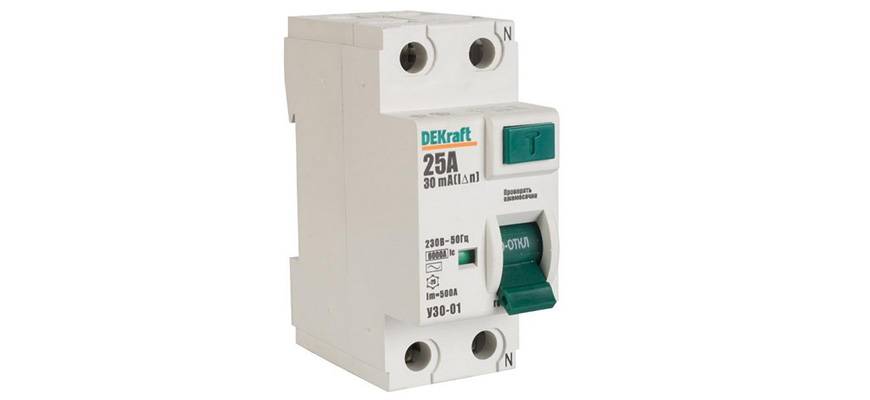

Конструктивно аппараты делятся на одно- и трехфазные.

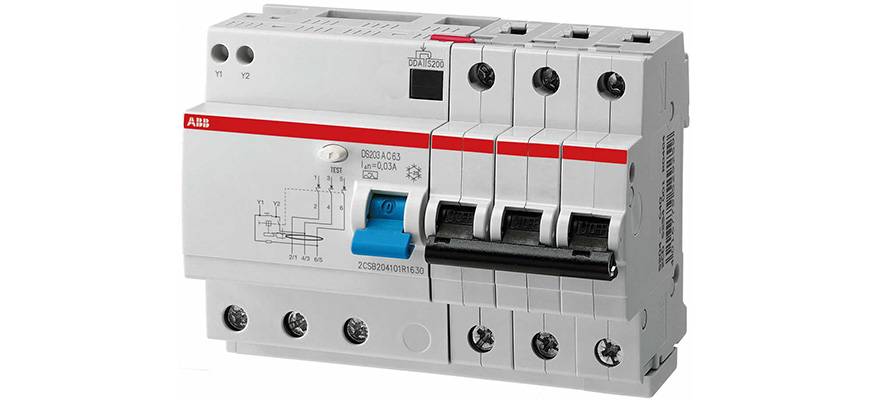

Отличия от дифавтомата

Дифавтомат отключает цепь при:

  • утечке тока;
  • перегрузке и коротком замыкании.

Дифавтомат отключает цепь при перегрузке и коротком замыкании.

Таким образом, данное устройство представляет собой 2 в одном: УЗО + автоматический выключатель. Рекомендуется выбирать модель со специальными флажками, показывающими причину срабатывания. Без этого усложняется поиск неисправности.

Ошибки при подключении: как их избежать

Часто задают вопрос: как подключить УЗО правильно, чтобы схема работала без сбоев? В качестве ответа далее приводятся самые типичные просчеты при подключении защитного оборудования без заземления.

  1. Сплетение нулевых проводников, выходящих из устройства, в единый узел. Это провоцирует необоснованные срабатывания, мешает проверить правильность монтажа. Чтобы убедиться, что порядок сборки без заземления соблюден, в подсоединенную к УЗО розетку включают электроприбор. Если он работает, схема собрана верно.
  2. Подключение к нейтральному проводу заземляющих проводов розеток к нулю УЗО или к контуру самодельного заземления. Это нарушает нормы электрической безопасности: любительская схема часто бывает причиной замыкания. При подключении заземлителей розеток к водопроводным или отопительным трубам, удар электрическим током может настичь не только людей, проживающих в данной квартире, но и их соседей.
  3. Соединение нейтрали и заземления. При этом УЗО просто не будет действовать, так как он работает за счет разности силы тока в фазном и нейтральном проводе. Соединение нуля и «земли» провоцирует стабильные отключения электричества в квартире. Если контур заземления не работает, то заземляющие провода от приборов, приходящие к электрощитку, следует обмотать изолентой: в обратном случае токопроводящие части бытовой техники могут оказаться под опасным напряжением.

Как правильно подключить УЗО. демонстрирует видео ролик, в котором подробно изложена последовательность всех операций – благодаря наглядному уроку, даже непрофессионал легко справится с установкой одноуровневой защиты. Если же схема более сложная, требует согласованной работы нескольких защитных устройств, связана с подключением заземления, лучше заказать монтаж профессиональному электрику – чтобы не сидеть постоянно без электроэнергии и безопасно эксплуатировать электроприборы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
