Инструкция по эксплуатации водонагревателя

Встроенная защита накопительного водонагревателя

Еще на этапе изготовления производители оснащают приборы несколькими типами защиты, необходимыми для более безопасной эксплуатации. Одним из самых опасных элементов бойлера считается накопительный бак, являющийся, своего рода паровой бомбой. Если не позаботиться о дополнительной защите бака, то при высоком давлении, вызванном кипением жидкости, он не выдержит нагрузки. Конечно, нагреватель продолжит работать некоторое время, но в один «прекрасный» момент попросту взорвется.

Подключение бойлера— схема

Зачастую водонагреватели оборудуются тремя степенями защиты.

1. Термостат – прибор, контролирующий работу ТЭНа.
2. Термостат для температуры свыше 90°С, который, конструктивно входит в состав первого, но имеет несколько другой принцип работы. Главная функция второго термостата – подстраховка первого, и если тот по какой-то причине не сработает, этот элемент отключит ТЭН, чтобы не закипела вода.

3. Взрывной клапан – это последняя степень защиты, предотвращающая взрыв. Клапан активизируется лишь после того, как термостаты по тем или иным причинам не сработали. Он сбрасывает внутреннее давление в баке, в результате чего вытекает много воды. Зато бак остается целым.

Безопасность использования

Вода в системе бойлер-водопровод находится под постоянным давлением. Паровая бомба в миниатюре — это еще одно сравнение будет как нельзя правильным, ведь после закипания нагревательный элемент прибора может оказаться не способен выдержать давления. Однако взрыва не произойдет: в агрегате предусмотрено, по меньшей мере, три способа предотвратить это.

1. Термостат для контроля нагревательного элемента.
2. Термостат, не доводящий воду до точки в 90 градусов: он отключит ТЭН и не допустит кипения воды. Деталь — часть основного термостата. Обычно срабатывает при сбое первого.
3. Наконец, когда отказывают оба прибора, предусмотрен клапан, который может предотвратить взрыв. Такой элемент работать на сбрасывание давления (вода будет вытекать, но сама конструкция оказывается целой).

Эксплуатация водонагревателя. Основные правила

 Чтобы водонагреватель накопительного типа прослужил Вам обещанное производителем время (а может и дольше) без поломок, нужно придерживаться нескольких достаточно простых (но важных) правил по его правильной эксплуатации.

Правило №1

 Правило первое (может быть и по своей важности). Никогда не нужно ставить регулятор на максимальную температуру нагрева воды в ёмкости. При подобном режиме, нагревательный тэн прибора может перегореть очень быстро, примерно за полгода, да и когда температура воды близка к кипению, вероятность ошпариться кипятком при протечке труб и шлангов подводки воды очень высока

Не подвергайте себя такой опасности

При подобном режиме, нагревательный тэн прибора может перегореть очень быстро, примерно за полгода, да и когда температура воды близка к кипению, вероятность ошпариться кипятком при протечке труб и шлангов подводки воды очень высока. Не подвергайте себя такой опасности.

Правило №2

 Второй момент, который необходимо учитывать. Если Ваша модель водонагревателя имеет два раздельных тэна (на нём должно быть две клавиши или кнопки включения), желательно, чтобы он у Вас работал, когда Вы включаете только один нагревательный элемент. Этим Вы себя подстрахуете, при перегорании одного из тэнов. В этом случае можно просто переключиться на второй, который был до этого как бы в резерве.

Правило №3

 В-третьих, настоятельно рекомендую Вам всё же заглянуть (а лучше её изучить) в инструкцию к прибору (которую у нас, как правило, мало кто вообще читает)

Что здесь важно, так это техническое обслуживание водонагревателя, которое нужно проводить регулярно, в частности —  регулярная замена магниевого анода. Если всё это объяснить попроще, то это будет выглядеть примерно следующим образом. Один раз в полгода или год нужно слить воду из ёмкости прибора и извлечь тэн с анодом для проведения осмотра

Если нагревательный элемент покрыт толстым слоем известкового налёта и магниевый анод уже почти растворился, нужно аккуратно очистить тэн и произвести замену анода на новый

Один раз в полгода или год нужно слить воду из ёмкости прибора и извлечь тэн с анодом для проведения осмотра. Если нагревательный элемент покрыт толстым слоем известкового налёта и магниевый анод уже почти растворился, нужно аккуратно очистить тэн и произвести замену анода на новый.

Правило №4

 И последний момент

Очень важно своевременно производить замену обратного клапана в водонагревателе при его поломке. Это выяснить очень легко и просто: если в тот момент, когда Вы отключаете холодную воду в системе водоснабжения, из бака водонагревателя доносятся «стонущие бульканья», это означает, что клапан не выполняет свою функцию, а попросту говоря – не держит, поэтому вода попадает обратно в систему, и нагревательный элемент при этом работает «всухую», а это приводит к его быстрому перегоранию.  Вот и все советы

 Вот и все советы

И запомните – соблюдение всех правил эксплуатации электрического водонагревателя позволит Вам сэкономить Ваши деньги, драгоценное время, и ещё (что, наверное, более важно) также и Ваши нервы

 А в этом видео показаны последствия взрыва водонагревателя при его неправильной эксплуатации. Так что, чтобы такое с Вами не произошло, соблюдайте правила эксплуатации этого прибора.

Как правильно пользоваться проточным водонагревателем?

Проверьте правильность подключения прибора: поверните запорный вентиль и пустите холодную воду

Важно, чтобы её температура была не выше 35°С, иначе сработает защита от перегрева. Подождите, пока струя не станет ровной, перестанет пузыриться.
Переведите ручку включения и регулировки мощности (номер 2 на схеме) в положение «Включено» (ON)

Выберите нужную мощность: минимальную (3), среднюю (4) или полную (5). Чтобы помыть руки или посуду, сильный напор не нужен, а вот для душа понадобится максимальная мощность.

• Прибор начнёт согревать воду, как только датчик «поймает» нужное давление. Это произойдёт, когда расход воды достигнет полутора литров в минуту. Повышая или понижая мощность, вы можете поменять степень нагрева. Есть и другой способ, как регулировать водонагреватель: чем сильнее откручен запорный вентиль (то есть быстрее поток), тем прохладнее вода.
• После использования отключите прибор, переведя ручку в положение OFF, закрутите вентиль.

Основы эксплуатации водонагревателя

Весь процесс работы бойлера заключается в трёх этапах:

1. Наполнение бойлера водой из холодной магистрали.
2. Нагрев этой воды до установленной вами температуры,
3. Раздача уже подогретой воды в предусмотренных целях.

При отключении бойлера нужно восстановить обычную подачу воды из кранов

Как заполнить бойлер и включить его

Последовательность совершения действий, необходимых для начала работы, проста.

1. Перекрываем общий кран подачи горячей воды от основной системы обеспечения. Так мы предотвратим поступление подогретой воды из устройства обратно в главную трубу. Перед использование бойлера нужно перекрыть на стояке кран с горячей водой
2. Открываем вентили горячей воды на кухне и в ванной, сливая оставшуюся в системе воду.
3. Затем полностью открываем краны, которые подают в бойлер горячую и холодную воду. Наполняем резервуар, перекрываем воду.
4. Подключаем бойлер к розетке (обязательно должен загореться световой индикатор). Используя переключатель термостата, устанавливаем нужную нам программу нагрева. Запускаем аппарат в работу.
5. Поворачивая термостат, мы сможем регулировать температуру воды от минимума до максимума, отмеченного на ручке термостата. Когда на терморегуляторе появится установленный показатель нагрева, аппарат просигналит зажжённым светом индикаторной лампочки. С помощью терморегулятора мы добиваемся нагрева воды до нужной температуры
6. На всякий случай осматриваем трубы на предмет подтекания. Теперь можно пользоваться горячей водой по своему усмотрению.

Если вода в вашем регионе «жёсткая» (с большим содержанием солей), рекомендуется установить на входе в бойлер магнитный смягчитель или врезать фильтр. Они замедляют процесс коррозии и позволяют увеличить срок службы прибора.

Как выключить водонагреватель

Чтобы отключить бойлер, нужно проделать в обратном порядке все действия, производимые при его включении. То есть вернуть обычный ток воды из центрального трубопровода в смесители.

1. Останавливаем программу нагрева, выполняемую аппаратом. Отсоединяем его от сети.
2. Закрываем оба крана воды (холодный и горячий), идущие к бойлеру.
3. Оставляем водонагреватель в таком положении до тех пор, пока опять не появится потребность в его использовании.
4. Открываем кран горячей воды, поступающей от главной трубы системы.

Нежелательно очень часто включать и выключать водонагреватель. Это может привести к выходу из строя всей автоматики аппарата. Если вы ежедневно нагреваете воду, лучше совсем не отключать бойлер. Полное его отключение рекомендуется только в случае длительного неиспользования.

Видео: включение и выключение бойлера по времени

Как настроить бойлер

Чем сильнее мы нагреем воду в баке бойлера, тем больше воды нужной нам температуры получим при смешении с холодной. Если потребность в горячей воде мала и у вас установлены водосчётчики, то будет удобно установить режим температур, позволяющий совсем не разбавлять воду. Таким образом, мы сэкономим и воду, и электроэнергию.

Рекомендуемая оптимальная температура воды — 55 оС. При такой степени нагрева самая низкая скорость отложения накипи. Температура ниже 55 оС тоже не всегда хорошо воздействует на аппарат. Например, вода в 30–40 оС — идеальная среда для роста бактерий, приводящих к грибковым поражениям стенок бака. Вода в таких случаях приобретает трудноустранимый запах плесени.

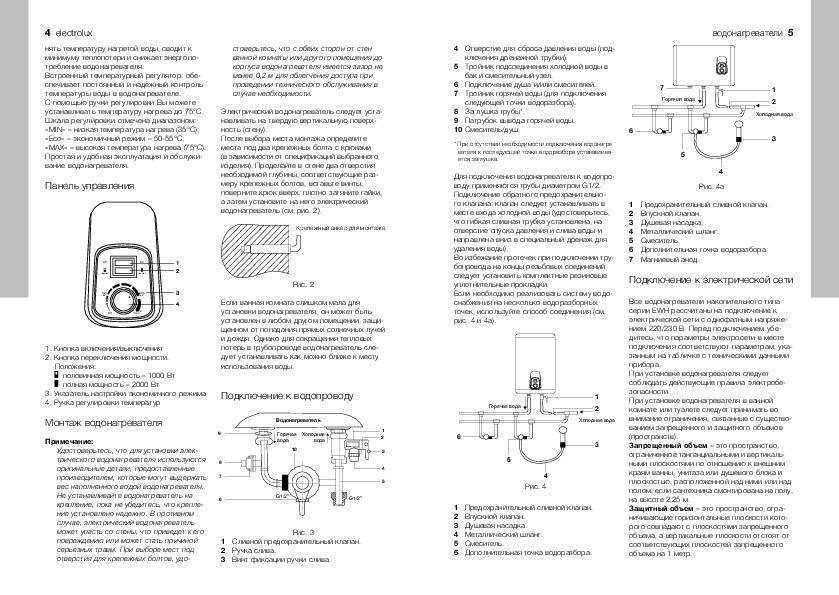

Правила пользования водонагревателем Электролюкс

Первый запуск, включение после долгого простоя осуществляется по стандартной схеме, перечисленной выше: открытие крана теплой воды, заполнение бака, осмотр на наличие неисправностей и протечек, закрытие крана после подачи ровной струи без пузырьков, нагрев. После долгого неиспользования необходимо тщательно промыть резервуар долгим спуском жидкости.

Подробнее рассмотрим другие особенности эксплуатации, которые указывает производитель. Основные среди них – тщательно следить за качеством воды, которая должна подаваться без механических примесей, производных нефтепродуктов, вредных веществ и т.д. Соблюдение данных требований исключает повышенное образование накипи внутри бака, быстрый износ анодного стержня.

Кроме того, необходимо проводить своевременное техническое обслуживание водонагревательного оборудования для обеспечения надежной работы с вызовом специалиста. К числу технических работ относятся:

• Проверка герметичности соединений;
• Очистка фильтров;
• Осмотр, очистка внутреннего пространства водонагревательного резервуара, ТЭНа, которые зависят от степени жесткости нагреваемой жидкости;
• Проверка давления в системе водоснабжения;
• Осмотр состояния корпуса, теплоизоляции;
• Проверка работы защитных, аварийных устройств, если они установлены;
• Осмотр, замена магниевого анода по необходимости.

Как правильно пользоваться накопительным водонагревателем?

• Доверху заполните бак. Для этого поверните оба вентиля – подводящей магистрали и горячей воды. Когда бак заполнится, горячая вода начнёт вытекать из крана.
• Закройте кран и убедитесь, что корпус не протекает. Теперь можно подключать водонагреватель к сети.
• Нажмите кнопку включения, она задаст стартовую мощность 1500 Вт. С помощью регулировочных кнопок можно выбрать «экологичный» режим на 1000 Вт или максимальный на 2500 Вт. Чем больше мощность, тем быстрее нагреется вода.

• Выберите температуру. Загорится индикатор нагрева, и прибор начнёт работать. Когда вода прогреется до нужной степени, бойлер перейдёт в режим сохранения тепла. Если бак начнёт остывать, прибор автоматически включится для нагрева. Рекомендуется поддерживать температуру не меньше 60 °С, чтобы внутри бака не размножались бактерии.
• Можно отложить подогрев до нужного времени, запустив таймер с шагом в 2, 4, 8, 12, 24 часов.
• Если вы долго не планируете пользоваться бойлером, обязательно перекройте холодную воду и выньте шнур из розетки.

Основные правила, как пользоваться водонагревателем, интуитивно понятны. Чуть сложнее дело обстоит с накопительным бойлером. Разберёмся, как ухаживать за таким прибором, чтобы он прослужил вам как можно дольше.

Определение эффективности нового водонагревателя

Как начать экономно и правильно пользоваться новым бойлером? Эксперты акцентируют на определении его энергоэффективности при покупке.

Общие правила

Перед приобретением техники пользователю нужно:

• сравнить в магазине энергоэффективность дорогих и бюджетных моделей для установления окупаемости техники;
• уточнить, что класс энергетической эффективности включает КПД, потери за час при нагреве и поддержке температуры, циркуляции. Информация указывается в буклете изготовителя;
• учитывать литраж емкости, скорость работы ТЭНа, тип монтажа для уточнения совокупных расходов.

Интересно знать! На европейских моделях бойлеров энергоэффективность указывается с 2013 года, на американских — с 2009.

Расчет затрат на годовую эксплуатацию

Для вычислений понадобится информация о классе энергоэффективность, виде и стоимости теплоносителя. Дальнейшие расчеты выполняются по формуле:

• для газовых моделей умножается количество дней в году на энергоэффективность и стоимость куба газа;
• для электробойлеров умножаются количество дней в году на энергоэффективность и стоимость кВт/часа.

Интересно знать! Тест DOE для водонагревателей учитывает температуры холодной (15 градусов) и горячей (60 градусов) и определяет производительность устройства для семьи из 3-х человек как 240 л в день.

Мощность ТЭНа как фактор экономии

Чем больше мощность ТЭНа, тем быстрее нагреется вода. Учитывайте, что в домах с однофазной схемой разводки выделяется от 7 до 10 кВт мощности. Производительный водонагреватель приведет к повышению нагрузки на сеть, огромным затратам энергии и выбиванию автоматов защиты.

Водонагреватели накопительные электрические

Электрические бойлеры накопительного типа состоят из: корпуса с теплоизоляцией, электрического ТЭНа, анода, блока управления, подводящих коммуникаций. Принцип действия прост: заполненный холодной водой бак нагревает воду определенное количество времени до заданной температуры.

Количество затрачиваемой бойлером электроэнергии – 1,5-2 кВт, что не является предельным показателем для бытовой электрической сети. Поэтому данные приборы можно устанавливать в квартире, на даче. Обязательное условие – наличие заземления.

Используемый внутри системы анод предотвращает, замедляет коррозию нагревательного элемента, внутреннего покрытия бака, принимая на себя основное взаимодействие с водой при окислительной реакции. Тем не менее, регулярное техническое обслуживание, правильную эксплуатацию необходимо соблюдать.

Электрические бойлеры могут быть различного объема (10-200 л) и производительной мощности (1,2-2,5 кВт). Оптимальный выбор зависит от условий дальнейшего использования. Загородные дома, дачи лучше оборудовать приборами мощными, со средним или большим объемом бака (если проживают, постоянно пользуются водой сразу несколько человек). Квартиры вполне достаточно оснастить маломощным прибором небольшого объема, так как температура холодной городской воды выше, чем загородной, на ее нагрев потребуется меньше мощности.

Особенности установки бойлеров

Рекомендуется обращаться за установкой к специалистам по монтажу бойлеров. Они объяснят, как можно самостоятельно регулировать водонагреватель, а когда стоит обратиться в сервисный центр

Пригласить специалиста важно ещё и потому, что при установке нужно учесть много технических требований:

• Маркировка прибора обязательно должна соответствовать параметрам электрической сети. Источник питания должен иметь напряжение 220 V и частоту 50 HZ. Дополнительно нужно установить устройство защитного отключения (УЗО).
• Водонагреватель обязательно должен быть заземлён, иначе УЗО не сработает в случае короткого замыкания.
• Стена под накопительный бак должна выдерживать вес как минимум двух таких приборов, наполненных водой.
• Чтобы не произошло аварии, на проточной конструкции обязательно нужно установить запорный вентиль – и только на входе воды.

• Нужно подобрать верный диаметр подсоединяемых шлангов и других элементов.
• Нужно найти правильные подводящие трубы (не пластмассовые или алюминиевые), которые выдержат давление до 12 Бар и нагрев до 100°C.
• Накопительный прибор можно подсоединять к магистрали с давлением не выше 4,5 – 6 Бар при отключенной горячей воде. Если давление выше, придётся устанавливать понижающий редуктор.

После грамотной установки прибором можно смело пользоваться. Особенности работы конкретной модели нужно искать в руководстве пользователя, но общие шаги похожи для большинства моделей водонагревателей. Изучим инструкцию, как использовать водонагреватель, на примере двух моделей от Polaris: проточного ORION 5.5 S и накопительного STREAM IDF V/H.

Правильная эксплуатация

Существуют конкретные рекомендации, как правильно пользоваться бойлером. Их соблюдение позволит избежать серьезных поломок (многие из которых чреваты не только имущественными потерями, но и нанесением вреда здоровья). Здесь можно привести следующих список советов:

• выбор локации для правильной установки;
• оптимизация работы устройства;
• профилактика повреждений.

Где установить бойлер

Чересчур длинная разводка труб охлаждающе действует на подогретую воду. Есть определенные расчеты: с каждого метра от трубы с диаметром в полдюйма теряется 200 мл горячей воды: ведь она еще должна добежать до крана, а для этого ей приходится «толкать» уже остывшую жидкость перед собой.

И закрыв кран, пользователь тоже не меняет ситуацию, ведь вода остается в системе. Как же экономно подойти к такому вопросу? Только оптимизировать длину трубопровода, удачно расположив водонагреватель. Это идеальное место должно быть между ванной и кухней. При этом кухонную ветвь специалисты советуют сделать короче ванной, так как именно в этом помещении пользователи чаще всего открывают кран.

Экономия в работе прибора

Среди пользователей бойлеров существует еще одна дилемма насчет экономии электроэнергии: первые считают, что прибор должен быть включен в сеть круглые сутки, а вторые возражают, что пользуясь техникой всего 4-5 часов в день, достаточно нагнать на максимальной температуре нужный запас горячей воды в баке. Остальное время прибор должен быть выключен из розетки.

Ошибаются оба. Но как пользоваться водонагревателем, чтобы не «мотать» лишнее? Достаточно подобрать точные настройки. На многих подобных агрегатах есть ручка настройки (чаще механическая), что позволяет сделать это индивидуально. Здесь можно вспомнить закон теплопроводности по Фурье из физики о разнице температуры поступающей в бак воды: чем ее меньше, тем меньше надо энергии на последующий разогрев всех её слоев. Таким образом, правильно будет выставить температуру в 55-60 градусов — это и даст возможность пользоваться экономно техникой круглые сутки.

В большинстве случаев современные приборы устроены таким образом, что в них автоматически установлен экономичный режим. Для иных моделей это легко сделать вручную, установив возможности нагрев так, чтобы воду не пришлось разбавлять холодной.

Как предотвратить проблемы с бойлером

Актуально сервисное обслуживание, что предотвратит от возникновения более серьезных проблем. При оказании такой услуги обычно делают следующее: проводят осмотр обоих термостатов и их проверку на  исправность, осуществляют чистку в баке, а при необходимости заменяют взрывной клапан и антикоррозийный анод.

Последняя упомянутая деталь может стать предпосылкой для грязевых и соляных отложений, что ведет к появлению ржавчины. Последний пункт уже чреват разрушением всего устройств.

Важно проводить своевременную очистку ТЭНа от образующейся на нем накипи — это повысит тепловую мощность нагрева и оптимизирует КПД всего прибора. Здесь опять же видится экономия на потребляемую для нагрева воды электроэнергию

Провести подобное мероприятие можно и самостоятельно. Для этого надо следовать такому алгоритму работы:

• слить воду из устройств;
• отключить технику от розетки;
• снять нагревательный элемент (ТЭН);
• приготовить очищающий раствор из пропорций полутора литров воды на 15 грамм лимонной кислоты;
• снятый нагревательный элемент поместить в раствор до полного очищения;
• монтировать обратно детали и подключить прибор к водопроводу.

ТЭН водонагревателя

Есть и другие профилактические правила.

1. Включать и выключать технику следует только по необходимости.
2. Если есть ежедневная потребность в горячей воде, то бойлер от сети не отключают: так можно предостеречь его от возможных перепадов напряжения.
3. Если вы уезжаете более чем на три дня, лучше всего выключить устройство.

Простые рекомендации по пользованию бойлером позволят наслаждаться горячей водой в любое время года, без оглядки на график теплосетей. Оказывается, жить с комфортом так просто, особенно если в доме стоит исправный и оптимально настроенный накопительный водонагреватель.

Места подключения – безнапорный и напорный варианты проточного нагревателя

По способу подключения к водопроводной магистрали проточные нагреватели воды разделяются на две группы.

Безнапорные водонагреватели

Системы нагрева этой группы не подключаются к магистрали напрямую. Они предназначены для обслуживания только одной точки раздачи воды. Вода поступает в безнапорное устройство через уже установленный кран или смеситель. Такой нагреватель не подвергается магистральному давлению воды, и давление в нем не превышает атмосферного. На выходе безнапорный нагреватель снабжен собственным поворотным изливом или душевым шлангом, или комбинацией обеих насадок.

Выпускаются разные варианты исполнения таких приборов:

Отдельный корпус нагревателя, крепящийся рядом с краном раковины или душа.

Безнапорный водонагреватель с комбинацией крана и душевого шланга на выходе

• В виде нагревательной насадки, крепящейся к крану. Недостаток – немалые размеры такой насадки не позволяют использовать ее на низких кранах.
• Кран с уже встроенным в его корпус нагревателем.

Кран с встроенным электронагревателем

Как правило, безнапорные модели имеют небольшую мощность (3–7 кВт), что достаточно для обеспечения горячей водой одного места раздачи. Можно смонтировать подключение безнапорника к двум разным кранам или смесителям, как показано на схеме.

Схема подключения безнапорного проточного нагревателя к двум точкам

Но применение по такой схеме безнапорного устройства вряд ли позволит обеспечить достаточный нагрев при одновременной работе обоих смесителей – мощности не хватит. А при поочередной работе схема вполне жизнеспособна.

Для работы нагревателя необходимо подключить его к электросети. Малая мощность потребления не требует особых схем подключения с защитными устройствами. Достаточно включить его в розетку стандартной домашней проводки. Современные модели безнапорников оборудуются защитными клапанами, отключающими нагрев при падении давления воды.

Простота подключения безнапорных нагревателей воды и их небольшая мощность позволяет применять их в качестве временных устройств в периоды отключения горячей воды или же в местах временного проживания. Их применение оправданно в одном-двух местах подключения на летних дачах – на кухонной мойке и в летнем душе. Если же требуется постоянный нагрев воды на протяжении года, лучше использовать напорный вариант.

Напорные проточные водонагреватели

Нагреватели этого типа способны нагревать воду для нескольких точек выхода, чего достаточно для полноценного обеспечения горячей водой квартиры или всего загородного дома. По сути, это небольшая нагревательная система, поэтому напорные водонагреватели иногда называются системными.

Напорное устройство врезается в основную магистраль подачи воды – в стояк холодной воды в домах с центральным водопроводом или после насосной станции в загородных домах с собственным водоснабжением.

Все фильтры, обеспечивающие чистоту воды, должны подключаться до поступления воды в напорный обогреватель. После выхода из обогревателя идет разводка водоснабжения на все точки потребления. Включение нагрева происходит только при потреблении воды – по сигналу датчика, реагирующего на поток воды. Выход системы на требуемый режим нагрева занимает 1–2 минуты.

Если напорная система устанавливается в доме, где уже есть горячее водоснабжение, для подстраховки на случай его отсутствия, то схема подключения должна обеспечивать быстрое переключение с одного источника горячей воды на другой.

Схема проточной напорной системы, позволяющая переключать источник горячего водоснабжения с центрального на внутренний

Одновременный нагрев воды для нескольких точек потребления требует соответствующей мощности нагревательных элементов. Для однофазной электросети напряжением 220 В напорники выпускаются с мощностью до 12 кВт. Работа более мощных систем (до 25 кВт) требует наличия трехфазного напряжения в 380 В. Подключение таких устройств должно проводиться специалистами.

Но даже для подключения мощного прибора в однофазном варианте сети необходимо предусмотреть защиту от перегрузок. Желательно применение устройства защитного отключения (УЗО) и дополнительного автомата, контролирующего линию фазы.

Схема электрического подключения проточного водонагревателя в однофазную сеть

Помимо защиты нужна и соответствующая электропроводка, способная выдержать ток, потребляемый мощным проточным нагревателем. Как правило, приходится для работы проточной системы монтировать отдельную линию электропотребления. В домах, где уже установлены электроплиты, можно в крайнем случае воспользоваться их линией питания. Но в этом случае работа электроплиты и водонагревателя возможны только по отдельности.
