Вентиляционные решетки для дверей в ванную, комнату, помещения

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

  • причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
  • тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
  • если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
  • вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
  • работа естественной вентиляции без притока не наладится.

Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

  1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
  2. При отключенных вентиляторах запахи туалета просочатся в кухню.
  3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°

Монтаж накладного вентилятора ↑

В небольших по площади ванных удалять влажный воздух намного проще. Для этого вполне достаточно установить обычный накладной вентилятор. Главное – правильно определить необходимую мощность устройства, иначе все усилия могут оказаться бесполезными. Для приблизительных расчетов специалисты рекомендуют воспользоваться следующей формулой: площадь комнаты нужно умножить на 6, если помещением будут регулярно пользоваться менее 3 человек, или на 8, в случае, если в доме более 3 жильцов. Полученная величина и будет необходимой мощностью оборудования.

Монтаж устройства производится при отключенном электричестве. Начинают работы с крепления коробки основания. Затем с помощью двужильного кабеля диаметром около 0,2 мм подключают к сети контактные клеммы. После этого можно устанавливать корпус прибора. Обычно он оснащается специальными защелками, поэтому дополнительные крепления не потребуются. По окончании работ проводится проверка работоспособности установленного оборудования. Накладные вентиляторы отличаются различным дизайном, но устанавливаются они по описанной схеме.


Накладной вентилятор – практичное решение для небольших ванных комнат

Основные виды вентиляции

Существуют различные методы оборудовать вентиляцию в квартире. Чаще всего встречаются такие системы как: принудительная, естественная и вентилирование помещения проветривателем.

Принудительная вентиляция

Принудительный воздухообмен в помещении происходит посредством наборной вентиляции или непосредственном участии вентиляционного агрегата.

Наборная вентиляция – система воздухоотвода, состоящая из различных очистных приспособлений, клапана исключающего обратную тягу, нагревательного элемента, вентилятора, шумоизоляции, автоматики и прочего. Собрав в правильном порядке все эти детали, мы получим целостную вентиляцию, способный отфильтровывать, подогревать и наполнять квартиру чистым воздухом. Высокие темпы развития рынка в данном сегменте дают возможность устанавливать менее громоздкие системы вентиляции с большим КПД.

Рекомендуемые статьи по данной теме:

  • Обустройство маленькой квартиры
  • Этапы ремонта в квартире
  • Косметический ремонт под ключ

Вентиляционная установка состоит из звуконепроницаемого короба, с расположенными в нем элементами, такими как: нагревательный прибор, обратный клапан, автоматика, очиститель воздуха, лопастной нагнетатель. Вентиляционная установка гораздо менее объемна, чем наборный воздухопровод и в ней установлена автоматика нового образца. Вентиляционная установка размещается на балконах, в нишах различного назначения, в туалетных и ванных комнатах, под натяжными потолками, на наружных стенах квартиры и других подобных местах.

Принудительная вентиляция жилья классифицируется на:

  • приточную;
  • приточно-вытяжную;
  • приточно-вытяжную вентиляцию квартиры с рекуперацией.

Метод приточной вентиляции квартиры подразумевает под собой принудительную подачу чистого воздуха в помещение (увеличения давления воздушных масс), вытесняющего отработанную смесь газов в люки воздухоотвода, находящиеся в туалетной и ванной комнатах, а также на кухне.

Принцип приточно-вытяжного вентилирования квартиры включает в себя принудительную подачу чистого воздуха в помещение и выведение использованной воздушной массы с применением системы вентиляции или вспомогательных (вытяжных) вентиляторов. Использование такого метода напрямую связано с проблемами или перебоями в работе каналов вытяжки.

Способ приточно-вытяжного воздухообмена жилья с рекуперацией основывается на поступлении чистых воздушных масс в квартиру и выведении застоявшегося воздуха при помощи вентилирующей установки с использованием теплообменника.

Рекуператор по своей сути является прибором, позволяющим обогревать попадающий внутрь квартиры прохладный воздух с помощью выводящихся нагретых воздушных масс. Приточный способ подачи воздуха с использованием теплообменника позволяет уменьшить финансовые затраты на электричество для обогрева поступающего воздуха. Применение такого способа воздухообмена в квартире обуславливается недостаточной мощностью электросети, необходимой для повышения температурного значения попадающего в жилье чистого воздуха либо собственник помещения изъявляет желание сократить потребление электричества.

Важно понимать – при монтаже принудительной системы воздухообмена необходимо установить в квартире сеть вентиляционных каналов. Для этого потребуется опустить потолок в местах пролегания сети вентиляции на уровень, равный размеру труб воздухопровода (обычно на 150 – 220 мм). Иногда в изменении уровня потолка нет необходимости, но такие случаи – редкость

Иногда в изменении уровня потолка нет необходимости, но такие случаи – редкость.

Воздухообмен в различных помещениях квартиры происходит посредством подачи (или удаления) воздуха в решетки вентиляции или мембраны.

В приточной установке применяются фильтры, благодаря которым происходит очищение подающегося в квартиру свежего воздуха. В основном используют очистители класса EU4. Однако, при повышенном уровне загрязненности воздушных масс, в дополнение к имеющимся фильтрам, устанавливают мешочные очистные сегменты (класс EU7). В случаях, когда приточный воздух перенасыщен вредными веществами, в приточную установку добавляют специальные фотокаталитические очистные фильтры.

Виды вентиляционных решеток

Основные разновидности изделий по месту установки и конструктивным особенностям:

  • для использования внутри помещений;
  • для применения на улице или в коридорах;
  • для использования внутри помещений и обмена воздушными массами между смежными комнатами.

Вне зависимости от места расположения решетки могут иметь неподвижные или регулируемые направляющие элементы. Изредка встречаются изделия инерционного типа с жалюзи, обеспечивающими направление потока и защиту помещения от обратной тяги.

Внутренние

Классический вариант для квартиры или офиса изготавливается из пластмассы, стойкой к нагреву и воздействию пищевого жира или ультрафиолетового света.

В качестве дополнительного элемента изделия для внутреннего монтажа могут оснащаться лепестковым клапаном для защиты от обратного потока воздуха.

<img » src=»http://vent-vozduh.ru/wp-content/uploads/2021/06/Vnutrennie.png» alt=»Внутренние» width=»700″ height=»478″ />Внутренние решетки с мелкой сеткой.

Наружные

Основные виды вытяжных приспособлений для уличного использования:

  • фронтальные, рассчитанные на использование на чердачных помещениях и отличающиеся расширенной рамкой;
  • дверные, применяемые вместо стандартного клапана и изготовленные из материала, соответствующего цвету полотна;
  • напольные, выполненные из легких сплавов или стального листа с внешним декоративным покрытием, используются для защиты радиаторов отопления, расположенных в нишах в полу;
  • цокольные, изготовленные из металла с антикоррозионным покрытием и защищающие воздуховоды от проникновения грызунов.

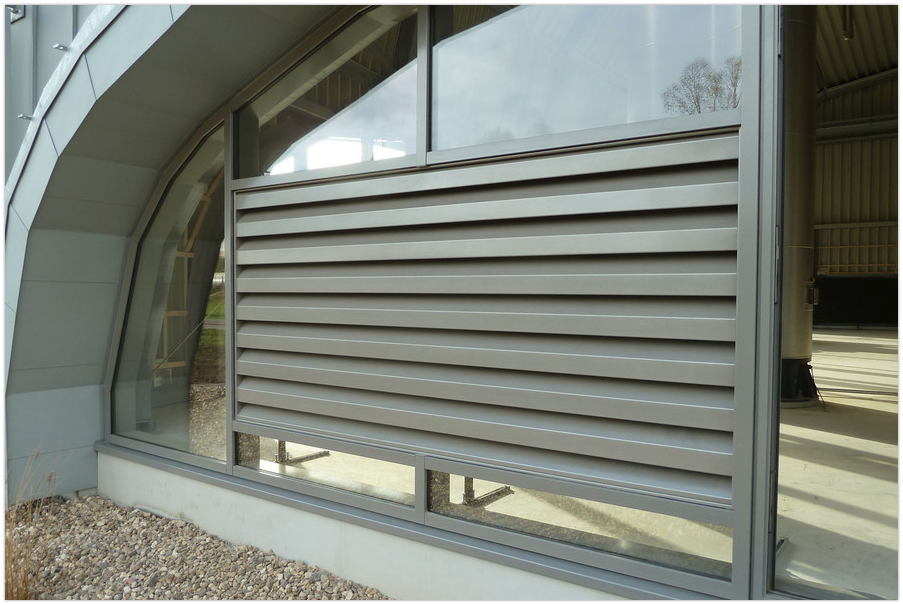

Наружные вентиляционные решетки на фасаде.

Внутренние переточные

Изделия рассчитаны на распределение потоков между смежными помещениями, в конструкции не используется обратный клапан. Внутри рамки установлены V-образные жалюзи, направляющие воздух и ограничивающие обзор через решетку. Состоят из 2 каркасов, которые устанавливаются из смежных комнат и фиксируются винтами.

В домах с каминным отоплением межкомнатные решетки обеспечивают распределение нагретых потоков. Воздушные массы разделяются по плотности, нижние холодные слои поступают в помещение с отопительным оборудованием, а их место занимает нагретая среда.

Для изготовления изделий используют цветные металлы (например, бронзу или латунь), стойкие к воздействию продуктов сгорания и высокой температуры.

Внутренние переточные решетки для распределения воздуха.

Регулируемого и нерегулируемого типа

Стандартное изделие оснащено крышкой с горизонтальными прорезями, разделенными пластинами. Угол наклона определяет направление потока, при фиксированном положении в помещении имеются зоны, куда не поступают воздушные массы.

Регулируемая решетка позволяет менять траекторию потока, для изменения положения пластин необходимо вручную повернуть тягу, связанную с жалюзи.

В ряде конструкций предусмотрены функции перекрытия вентиляционного канала или установки планок горизонтально, что обеспечивает максимальный приток воздушных масс в комнату.

Регулируемая вентиляционная решетка.

Инерционные

Изделия предназначены для встраивания в вытяжные системы вентиляции. Пластины закреплены в рамке на осях и свободно отклоняются под воздействием тяги, ограничитель хода не допускает подачи потока в обратном направлении.

Между жалюзи и рамкой предусмотрены зазоры в пределах 1-1,5 мм, обеспечивающие подвижность элементов. Изделия изготавливают из пластмассы или алюминия с последующим покрытием порошковыми эмалями. Инерционная решетка является модификацией обратного клапана и отличается повышенной прочностью и аккуратным внешним обликом.

Пластмассовые инерционные вентиляционные решетки.

Способы регулирования

В зависимости от устройства клапанного механизма поток приточного воздуха на вентилируемых пластиковых окнах может регулироваться или иметь постоянные параметры. Оптимальные климатические условия в помещении могут быть созданы ручным или автоматическим клапаном. Последнее более удобно, основано на датчике влажности, который контролирует значение влажности в помещении. Датчик влажности измеряет расход воздуха, изменяя поперечное сечение отверстия до полного закрытия воздуховода. Максимальное поперечное сечение соответствует наибольшему значению влажности. Этот тип управления снижает потери тепла, так как воздух вентилируется только тогда, когда люди находятся в помещении, а влажность воздуха в помещении увеличивается. Когда помещение пустует, а влажность снижается, клапан закрывается полностью.

Выбор метода ручного управления предполагает постоянные размышления о том, как долго вентилировать, в каком порядке вентилировать помещение и когда открывать клапан, необходимый для вентиляции. Ручное управление может ограничивать поток воздуха только при порывистом ветре. Эта настройка более грубая и может вызвать сквозняки в помещении.

Критерии выбора оконных клапанов вентиляции

Для того, чтобы работа приточного вентиляционного клапана на пластиковых окнах была эффективной, необходима многофункциональность этого устройства. Для определения класса вентиляционных клапанов существуют следующие важнейшие характеристики:

Обеспечение требуемых параметров воздухообмена: клапан должен работать на приток наружного воздуха, равный не менее 30 м3/час (в расчете на 1 человека).
Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель установлен на уровне 30-35 дБ.
Особенности зимней эксплуатации: данный показатель зависит от материала изготовления клапана, разницы наружных и внутренних температур, параметров воздушного потока

Для эффективной работы клапана проветривания и предотвращения его обледенения важно соблюдать качественную тепловую изоляцию конструкции клапана и применение так называемого «теплового разрыва» из пластика между внешней и внутренней поверхностью его металлического корпуса.
Способ регулирования: возможна установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием (тандем двух предыдущих типов).
Место работы клапана: существует оконный вариант установки и стеновой. При монтаже на стене значительно повышаются затраты на пробивку отверстия в ограждающих конструкциях помещения и нарушение экстерьера фасада появлением посторонних элементов

Оконный вариант более экономичен, прост и незаметен.
Способ монтажа конструкции: установка уже в имеющийся пластиковый стеклопакет или заменяя стеклопакет на новый с уменьшением его размеров.

Установка вентиляционной решетки

19.12.2017

Вентиляция является одной из важнейших инженерных систем любого здания. Она отвечает за правильный воздухообмен, обеспечивая наличие во внутренних помещениях комфортных климатических условий. На входе и выходе вентиляционных каналов, находящихся в пределах доступности, обязательно устанавливаются решетки. Их назначение:

  • эстетическое оформление отверстий;
  • защита шахты от засорения по причине попадания в нее посторонних предметов или животных;
  • правильное распределение воздушных потоков, что в большей степени характерно для приточной вентиляции.

Как следует ставить решетку на вентиляцию, зависит от ее материала, конструкции и места установки. Но на выбор мастера всегда есть несколько приемлемых вариантов способа монтажа.

Разновидности решеток вентиляции

По месту установки решетки делятся на:

  • наружные, устанавливаемые на внешней стене здания в месте выхода вентиляционного отверстия;
  • внутренние, располагающиеся обычно на кухне, в ванной комнате и туалете в проемах вытяжных шахт;
  • переточные стеновые или дверные, которые регулируют воздухообмен между смежными помещениями.

Наружные модели обычно отличаются высокой прочностью, устойчивостью к внешним погодным условиям и относительно большой массой. Они оборудуются жесткой рамой, которая заходит внутрь отверстия для вентиляции и крепится анкерами или заводскими распорными элементами. Такой способ обеспечивает максимальную надежность монтажа и долговечность детали.

https://www.youtube.com/watch?v=rPxWUUfDK1U

Изделия для установки внутри помещений чаще выбираются по эстетическим соображениям. Они отличаются небольшим весом, приятным внешним видом и малыми размерами. В ванной комнате лучше установить вентиляционную решетку, изготовленную из легких водостойких материалов.

Виды конструкций и материалы

Решетки различают по функциональным возможностям и особенностям конструкции на:

  • регулируемые, оснащенные подвижными заслонками или жалюзи, с помощью которых можно целенаправленно изменять проходное сечение;
  • нерегулируемые, все элементы которых являются неподвижными;
  • инерционные, обладающие поворотными ламелями, которые меняют свое положение в зависимости от напора и направления движения воздуха;
  • комбинированные кухонные модели, оборудованные патрубком для подключения вытяжки, устанавливаемой над газовой плитой.

Вентиляционные решетки подбираются по размерам и форме отверстий системы вентиляции. Наружная панель должна с некоторым запасом перекрывать все сечение проема. Наиболее распространенными являются прямоугольные и круглые изделия. В качестве сырья для их производства используются прочные, экологически безопасные и устойчивые к воздействию влаги материалы:

  • сталь;
  • алюминий;
  • медные сплавы;
  • древесина;
  • пластики.

Решение о том, как правильно крепить декоративную решетку внутри квартиры или индивидуального дома, зависит от типа выбранной модели.

Установка вентиляционной решетки (варианты монтажа)

Обычный вопрос, как крепить вентиляционную решетку? В этой статье даны некоторые ответы с указанием плюсов и минусов каждого варианта.

Выбор способа крепления напрямую зависит от типа закрепляемой вентиляционной решетки. Рассмотрим несколько традиционных вариантов.

Отверстие под саморез во внешней рамке решетки

Первый, и самый распространенный для наружных (фасадных) решеток, а также решеток больших размеров внутри помещений, вариант — крепление на винтах или саморезах. Этот способ заключается в притягивании решетки к поверхности саморезами или винтами сквозь наружную рамку. Для этого в рамке решетки до окраски в условиях производства выполняются конические отверстия (отверстия с зенковкой).Плюсы: надежность крепления, точность позиционирования, многократность демонтажа-монтажа, универсальность метода. Минусы: нарушение декоративной целостности наружной рамки, для тонких рамок невозможность применения саморезов с потайной головкой, затрудненность в применении на неровных проемах, когда саморез попадает в край стены.

Особенности и варианты исполнения. Тонкие рамки крепятся саморезами с пресс-шайбой или с плоской головкой. Зенковка тонких рамок крайне неудобна. Порой саморезы вкручиваются не сквозь рамку, а сквозь раструбную часть решетки и крепят ее в арку проема. Этот способ не всегда бывает удачным, поскольку ослабляется прижим рамки к поверхности, а головки винтов всё равно видны. Однако при умелой подготовке данный способ может быть с успехом применен.

Пружинная защелка на раструбной части вентиляционной решетки

Второй, также распространенный способ, — крепление вентрешеток с помощью пружинных защелок. На раструб решетки устанавливаются выгнутые из пружинистой стали защелки, которые удерживают решетку в проеме за счет сил трения. Плюсы: крепление почти невидимо, многократность демонтажа-монтажа, декоративная рамка решетки остается нетронутой, способ подходит для тонких рамок. Минусы: невысокая надежность крепления, не подходит для крепления в потолок, затрудненность в применении на неровных проемах при попадании защелки в край стены, неточность позиционирования, неплотность прижима рамки решетки к поверхности.

Особенности и варианты исполнения. Хорошим решением является применение так называемых монтажных рамок — дополнительных элементов, выравнивающих края проема. Решетка точно соответствует монтажной рамке, обеспечивает надежность и многократность монтажа в рамку, при этом скрывает ее своей отбортовкой. Монтажная рамка удорожает решетку и уменьшает проем, но сильно облегчает работу монтажника.

Третий способ — вклейка. Вклеивание решеток на жидкие гвозди, а для маленьких решеток на силикон, — удобный способ крепления. Он может применяться как самостоятельно, так и в комбинации с первыми двумя способами. Плюсы: крепление абсолютно невидимо, декоративная рамка решетки остается нетронутой, способ подходит для любых рамок, высокая надежность крепления, высокая точность позиционирования, подходит для неровных проемов. Минусы: невозможность или крайняя сложность демонтажа, требуется точно зафиксировать решетку до высыхания клея.

Монтажная клейкая лента Застежка Dual Lock для крепления вентрешеток

Особенности и варианты исполнения. Вклеивать решетку можно не только на клей, но и на монтажную клейкую ленту или самоклеющуюся застежку типа Dual Lock. В этом случае сохранится возможность снимать решетку без повреждений поверхности.

Четвертый способ крепления — специальные соединители. Он подразумевает наличие ответной рамки, но пригоден для изделий большого веса и не столь примитивен, как пружинные защелки. В качестве таких соединителей применяются шпингалеты, поворотные завертки или роликовые захваты. Общее у этого типа крепления — скрытность, оставляющая нетронутой наружную рамку решетки. Подробнее об этом типе крепления в статье Скрытое крепление — лучший выбор.

Роликовые защелки решетки к монтажной рамке

Плюсы: крепление почти невидимо, многократность демонтажа-монтажа, декоративная рамка решетки остается нетронутой, способ подходит для тонких рамок, высокая надежность крепления, подходит для неровных проемов, точность позиционирования, плотность прижима рамки к поверхности. Минусы: цена, незначительное уменьшение проема, в глубине решетки видны элементы крепления.

Мы рассмотрели четыре наиболее часто применяемых способа крепления решеток к поверхности. В действительности, их гораздо больше, и целесообразность того или иного способа выбирается в каждом случае индивидуально. Мы всегда готовы проконсультировать по вопросам монтажа вентиляционных решеток, подсказать оптимальный способ крепления.

Алюминиевые решетки

Еще одним универсальным вариантом вентиляционных решеток считаются алюминиевые модели. Этот материал применяется для изготовления решеток любого типа:

  • внутренних;
  • наружных.

При этом алюминиевый профиль позволяет сделать решетку любого сечения, а именно круглые, прямоугольные и квадратные варианты. Среди достоинств защитных алюминиевых решеток для систем вентиляции стоит отметить:

  • прочность материала;
  • экологичность, позволяющая использовать как снаружи, так и внутри помещения;
  • небольшой вес, обеспечивающий простоту монтажа и ухода;
  • защита от воздействия влаги и агрессивных моющих средств;
  • эстетичность.
  • расцветка – естественный металлический цвет либо покрытый краской;
  • сфера эксплуатации – наружные, внутренние;
  • целевое назначение – декоративные, регулируемые или нерегулируемые, жалюзийные, для приточной или вытяжной вентиляции;
  • особенности конструкции – грязезащитные, с антимоскитной сеткой.

У нас вы можете выбрать как уже готовые варианты, так и заказать изготовление моделей с оригинальными характеристиками.

Критерии выбора воздухораспределителей

При выборе решеток и диффузоров следует обращать внимание на следующие параметры:

  • шум,
  • дальнобойкость струи,
  • тип и внешний вид решетки или диффузора.

Первый критерий — уровень шума. Истекание воздуха через решётку может сопровождаться шумом. Поскольку система вентиляции работает непрерывно, шум будет постоянно раздражать находящихся в помещении людей

Следовательно, при выборе решеток нужно обращать внимание на тот уровень шума, который будет возникать при установке данной решётки. В зоне постоянного нахождения людей не рекомендуется устанавливать решетки, уровень шума которых будет выше 30-35дБ

Второй критерий — дальнобойкость струи. Здесь многое зависит от геометрии помещения, температуры подаваемого воздуха и направления струи — вертикальная или горизонтальная. Суть сводится к тому, что струя должна успеть раскрыться, а скорость воздуха — успеть снизиться до оптимальных значений до того, как подаваемый воздух попадет в рабочую зону помещения. Напомним, что рабочей зоной называют пространство, ограниченное по высоте 2 метрами от уровня пола в помещении.

Ещё один критерий — задача, которую должен решать воздухораспределитель. В самом простом случае это подача или вытяжка воздуха. В более сложном сценарии — необходимость подачи больших объёмов воздуха или формирования воздушной завесы, например, для разделения зон в помещении. Существуют и другие задачи, которые решают воздухораспределители.

Далее, важно правильно оценить количество воздухораспределителей, которое требуется для обслуживания данного помещения. В зависимости от количества воздухораспределителей определяется расход воздуха, приходящийся на каждый из них и, соответственно, их типоразмер

Наконец, среди критериев выбора воздухораспределителей отметим дизайн и конструктив. В некоторых помещениях уместны потолочные воздухораспределители, в других — настенные. Это могут быть прямоугольные и квадратные решётки или круглые диффузоры. С узкими или широкими рамками, белого цвета, серого, бежевого или ярко красного — выбор огромен, а предлагаемый на рынке ассортимент способен удовлетворить самые изысканные запросы.

Виды и назначение вентиляционных решеток

Решетки для систем вентиляции представлены на современном строительном рынке в большом разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от вышеперечисленных параметров изменяется и цена на то или иное изделие. В следующих разделах мы расскажем вам об особенностях данных изделий.

Не разбирающийся человек с первого раза и не подберет нужную решетку для своего вентиляционного канала

Место установки

Специалисты различают вентиляционные решетки по основным признакам. Главенствующее место в классификации рассматриваемых нами изделий занимает место и способ их установки. По этому признаку вент решётки подразделяют на:

  1. Внутренние – обычно красивые вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особым нагрузкам, поэтому изготавливаются в основном из пластика.

Подобным изделиям характерны:

  • Небольшие размеры.
  • Визуальная привлекательность.
  • Разнообразие стилей и цветовых решений.

Все это позволяет любому, даже самому требовательному покупателю, выбрать наиболее подходящую модель, органично сочетающуюся с общим дизайном интерьера помещения.

Кроме того, внутренние подкласс очень прост и удобен в установке своими руками и дальнейшей эксплуатации. Нередко внутренняя вентиляционная решетка с задвижкой, что позволяет легко регулировать направление и интенсивность воздухообмена в помещении.

  1. Наружные. Согласно названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток – защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, как правило, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к воздействию агрессивным проявлениям внешней среды.
  2. Переточные. Вентиляционные переточные решетки используют для воздухообмена между помещениями. Изделия такого типа оснащаются V- образными жалюзи, расположенные таким образом, что перекрывают друг друга. Это обеспечивает свето- и шумоизоляцию между помещениями. Существуют специальные вентиляционные решетки для дверей, перегородок и стен и т.д.

В ремонте важны все мельчайшие детали, вплоть до того, насколько решетка больше вентканала

Конструкция

Следующий признак, определяющий классификацию решеток – их конструктивные особенности.

Согласно им, различают такие конструкции:

  • Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых существенно влияет на скорость движения воздуха и интенсивность воздухообмена.
  • Нерегулируемые. Название говорит само за себя. Это простые конструкции без дополнительных функций.
  • Инерционные решетки способны автоматически закрывать жалюзи при отсутствии движения воздушных масс.

Материалы для изготовления

Вентиляционные решетки изготавливают из различных материалов.

Исходя из этого изделия классифицируются на:

  1. Пластиковые.

Их отличает:

  • Невысокая стоимость.
  • Устойчивость к биологическому воздействию.
  • Удобство и простота в уходе.
  • Возможное изменение цвета и формы под воздействием ультрафиолета.
  1. Алюминиевые изделия легкие, прочные, не боятся прямых солнечных лучей, но дороже пластиковых.
  2. Деревянные решетки используют исключительно внутри помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, поэтому требуют особого ухода и стоят немало.

Деревянные изделия идеально подходят для бань и саун

  1. Стальные вентиляционные решетки очень прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят гораздо дороже.

Форма изделий

Четвертый из основных признаков, определяющих классификацию вентрешеток – это их форма.

В этом случае вариантов намного больше, чем основные геометрические формы:

  • Квадрат.
  • Круг.
  • Овал.
  • Прямоугольник.

Производители вентиляционных решеток, особенно для использования внутри помещений, не останавливаются в изыскании новых форм и декора своих изделий.

Безусловно, для оформления вентканалов с улицы используют простые вентиляционные решетки круглые наружные, либо квадратные и прямоугольные. Конечно, если речь не идет об особенных архитектурных решениях здания, когда каждая мелочь должна соответствовать общему ансамблю.

Виды обратных клапанов

Работа воздушного клапана основана на способности устройства пропускать воздух только в одном направлении. При работающей вытяжке он открыт, а при опрокидывании тяги автоматически закрывается. Однако, это могут обеспечить несколько видов различных конструкций и чтобы их различать, принято классифицировать все обратные клапана по:

  • принципу действия;
  • способу управления;
  • типу конструкции;
  • форме и материалу корпуса;
  • технологии монтажа.

Кроме этого, в зависимости от размеров и пропускной способности, выделяют клапана промышленного и бытового назначения.

Принцип действия. Все автоматические клапана по способу перекрытия движения воздуха можно разделить на гравитационные, механические и мембранные. В первом случае заслонка устройства закрывается при ослаблении потока, под силой собственного веса.

Мембраннный клапан.

Во втором — под воздействием установленной пружины. Работа мембранных клапанов основана на установке тонкой пленки, которая при нормальной тяге приподнимается, а в случае перемены движения воздуха, возвращается в исходное положение, плотно прижимается к решетке и перекрывает воздушный поток.

Способ управления. Управление положением заслонки в клапанах бытового назначения может быть:

ручным, с помощью рычага или рукоятки;

  • автоматическим, за счет изменения силы воздушного потока;
  • электромеханическим.

Следует заметить, что последний вариант применяется только в автоматизированных системах вентиляции с принудительным удалением воздуха.

Тип конструкции. Конструктивно устройство воздушной заслонки может быть:

  • лепестковым;
  • мембранным;
  • в виде инерционной решеткой (поворотные «жалюзи»).

Лепестковые устройства представляют собой решетку или часть воздуховода с горизонтальной поворотной пластиной. Как разновидность лепестковых клапанов, существуют конструкции «бабочка», в которых устанавливается не одна, а две поворотных вертикальных пластины.

Форма и материал корпуса. В поперечном сечении обратный воздушный клапан может быть круглым, квадратным или прямоугольным. Размеры бытовых конструкций имеют габаритные размеры в пределах 100-150 мм. Прямоугольные клапана обычно устанавливаются в вентиляционных системах общественных, коммерческих и промышленных зданий.

Корпуса устройств могут быть изготовлены из пластика, алюминия или оцинкованной стали. Для бытовых целей чаше всего используют пластиковые изделия, которые отличаются небольшим весом, доступной стоимостью и бесшумной работой.

Пластиковый клапан.

Способ монтажа. В зависимости от типа вентиляционной системы, конструкции воздуховода или канала, обратный воздушный клапан может быть смонтирован вертикально или горизонтально. При этом устройства данного типа устанавливаются на входе в воздуховод или внутри него.

Монтаж своими руками

Чтобы выполнить монтаж своими руками, потребуется подготовить такие инструменты:

  • линейка и карандаш;
  • строительный уровень;
  • дрель;
  • электролобзик;
  • монтажный клей или саморезы;
  • коронки соответствующего диаметра для дрели;
  • стамески;
  • наждачная бумага;
  • отвертка.

Поскольку изделие предельно простое по своей конструкции, нет необходимости использовать какой-то специальный инструмент. Чтобы выполнить установку, нужно произвести действия в таком порядке:

  1. Замерить кольца или решетку. Снимать размеры следует по внутренней части, которая будет вставляться в дверь.
  2. Размечают полотно. С каждой стороны желательно добавить 1-2 мм, чтобы изделие легко входило в паз.

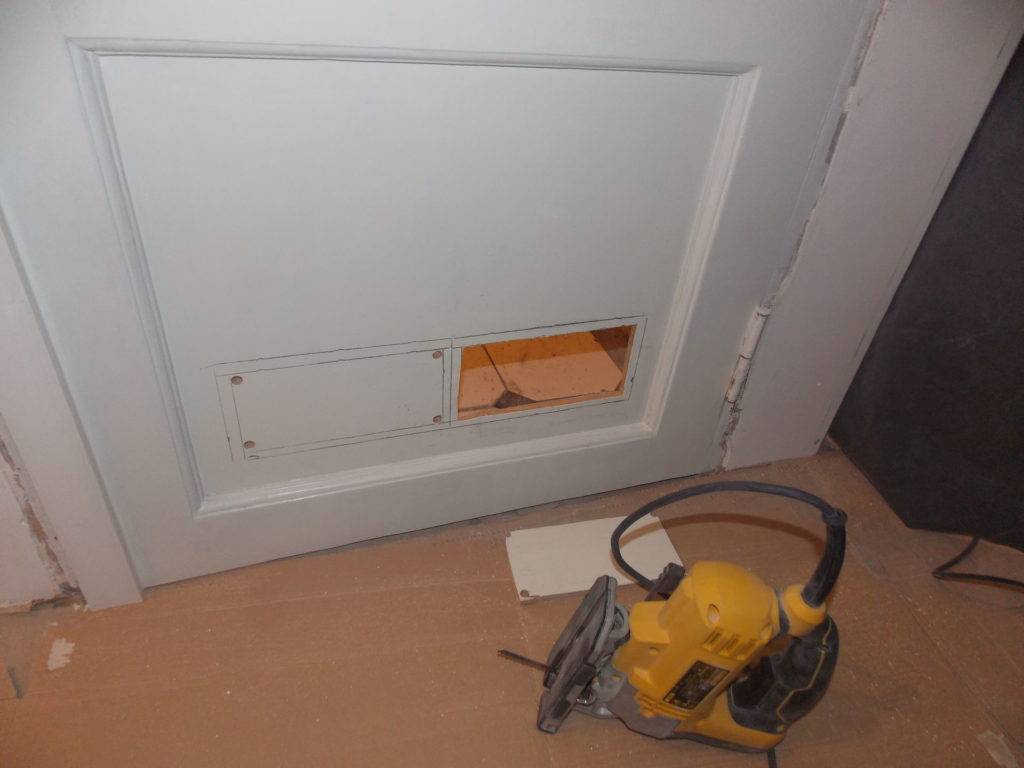

  3. С помощью дрели в полотне просверливаются отверстия. Если устанавливается прямоугольная решетка, делают отверстия в углах. Потом по линии вырезают полотно электролобзиком. Когда устройство имеет продолговатую форму, проем следует выбрать в двери с помощью стамески.
  4. Места срезов зачищают наждачной бумагой, а затем покрывают лаком.
  5. Кольца фиксируют с помощью клея, который можно купить в любом строительном магазине. Также используют ПВА. Устанавливать их нужно точно по уровню, поскольку после застывания клея будет сложно произвести коррекцию.

Простота изделий и монтажа позволяют выполнить установку самостоятельно. Главное, правильно подобрать решетку, чтобы она гармонично вписывалась в дизайн помещения.

Виды вентиляторов

Вообще вентиляторы для систем бывают четырех видов. Все они отличаются по производительности, внешнему виду и принципу работы:

  1. осевой вентилятор. Широко используется в бесканальной системе вентиляции;
  2. вентилятор диаметрального типа. Не отличается высокой производительностью среди вентиляторов, используется редко;
  3. центробежный вентилятор. Считается самым надежным и высокопроизводительным типом вентиляторов. Единственный его недостаток – максимальный шум среди аналогичных устройств;
  4. вентилятор центробежно-осевого типа. Сочетает в себе мощность центробежного, однако этот тип оборудования работает не так шумно. Имеет более компактные размеры.

Очевидно, что произвести установку и наладку вентиляционного оборудования у себя дома – не такая сложная задача. Сейчас существует множество инструментов, доступных, как никогда, и призванных помочь в таком деле. Кроме того, вентиляционную систему можно подрегулировать без затрат, просто с помощью дрели. По крайней мере, это поможет экстренно решить проблему.

Если человек своевременно обслуживает свое жилье, оно долго будет исправным. В нем никто не будет болеть, так как там всегда будет царить хороший здоровый микроклимат и положительный настрой!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
