Как правильно установить вытяжку над газовой плитой

Создание короба для маскировки воздуховодов

Для изготовления короба существует два материала – пластик и гипсокартон.

Пластиковый короб состоит из готовых элементов. Устанавливают его под потолком или над навесными шкафчиками. Короб прочный и весит немного, поэтому установить его можно без посторонней помощи.

Короб из гипсокартона – сложная конструкция, которая требует навыков в работе с этим материалом. Из металлического профиля делают каркас, на него нашивают листы гипсокартона, затем конструкцию покрывают шпатлевкой и выполняют декоративную отделку.

В гипсокартонном коробе лучше установить минимум два смотровых люка. Это упростит доступ к воздуховоду в случае необходимости.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

До нижнего края прямой от поверхности электрической плиты – 65-75см.
До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

над электроплитами и индукционными варочными панелями на высоте 35-45 см;
расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

Мощность;
Функционал;
Тип, выбранного агрегата;
Расстояние между варочной поверхностью и вытяжкой;
Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

Обеспечение максимально эффективного захвата горячего воздуха, насыщенного ароматами пищи и жировыми частицами.
При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

Измерить длину и ширину кухни;
Перемножить эти данные;
Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

9*10=90
9*11=99
9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

Производительности – m3/h;
Уровня шума – измеряется в dB и А.

Чем выше потребляемая мощность, тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%. Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный – до 15-20.

Какой воздуховод приобрести и куда его подключать?

Идеальным вариантом воздуховода будет гофрированная алюминиевая труба. При покупке нужно подобрать такой диаметр трубы, который будет приблизительно равен диаметру верхнего колпака на вытяжке.

Самым очевидным решением подключения воздуховода является вывод к вентиляционной трубе или же напрямую за пределы жилища, сделав проем в стене. Однако эти способы не являются самыми оптимальными. В первом случае, при выделении плитой большого объема сжигаемого газа при всех работающих конфорках, а также пара с приготавливаемой пищи, воздуховод может банально не справиться и часть будет развеиваться по жилому помещению или попадать к соседям.

При большом ветре на улице, при таком подключении, вытяжка и вовсе может оказаться бесполезной, при этом все выделения могут возвращаться не только в Вашу кухню, но и в помещения соседей посредством вытяжки, что явно их не порадует. Во втором случае возникают вопросы конструктивного характера: пробить стену – дело не из легких, к тому же на это нужно разрешение соответствующих органов, ведь стена является несущей. При этом, в воздуховоде будет оседать большое количество конденсата, что наверняка может привести к пробою. Оптимальным вариантом является выполнение дополнительного отрезка воздушного короба с установкой клапана – хлопушки.

Расчет минимально необходимой мощности вытяжки

Перед покупкой нового устройства по очистке воздуха на кухне следует произвести некоторые замеры и расчеты, чтобы точно знать, какое по мощности оборудование сможет качественно очищать воздух на кухне.

Перед приобретением вытяжки для кухни необходимо точно определить объем воздуха в вентилируемом помещении. Затем произвести расчет самостоятельно. С данными замерами можно обратиться к продавцу. Он определит производительность оборудования. Минимальная необходимая мощность определяется по формуле:

Pb = Vk × 12 × 1,3 = (a × b × h) × 12 × 1,3

Где:

Vk = (a × b × h) – объем кухни;
12 раз воздух должен полностью смениться за 1 час;
1,3 – коэффициент фактической мощности, он учитывает потери мощности при прохождении воздуха через вентиляционные отверстия, фильтры и изгибы трубопровода;
Pb – расчетная мощность вытяжки.

Все необходимые замеры и расчет мощности можно произвести самостоятельно. Достаточно определить с помощью рулетки длину и ширину кухни, а также ее высоту. Цифры записываются в метрах. Затем производят вычисления с помощью простого калькулятора. Умножив три числа, получаете объем в кубических метрах (м3). При умножении на остальные коэффициенты получается мощность – м3/час.

Схема и чертеж

Производительность модели не всегда точно соответствует расчетам. Следует выбирать ближайшее большее значение. Менее мощное устройство стоит дешевле. Но оно постоянно будет работать при максимальной нагрузке, вследствие чего может быстро выйти из строя. Также есть вероятность, что воздух не сможет полностью очищаться, тогда запахи будут проникать и в комнаты.

Оборудование с отводом воздуха в вентиляцию обычно имеет высокую производительность. Оно может устанавливаться над электрической плитой выше нормативного размера. В результате мощной вытяжной вентиляции будет производиться полная очистка кухни и даже жилых комнат не только от пара и жира.

Вентиляция с вытяжкой наружу удаляет из квартиры влагу, углекислый газ, неприятные запахи. Особенности вытяжного проветривания в том, что для его нормального осуществления необходимо обеспечить доступ воздуха снаружи в квартиру.

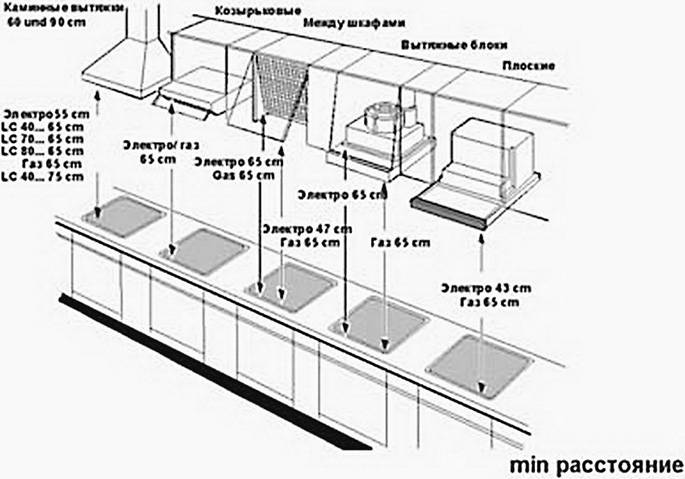

Учет расстояний от плиты согласно нормам

Над газовой печкой нельзя делать монтаж мощного оборудования и вешать на минимальное расстояние от нагревательных элементов. Близко расположенное отверстие с большим потоком воздуха может задувать огонь горелки.

Оптимальные значения высоты для разных агрегатов

Высота установки вытяжки над плиткой определяется с учётом 2-х составляющих – типа варочной поверхности и конструктивных особенностей расположения оборудования для конкретной кухни. Необходимо понимать, что высоту никогда не «привязывают» к размерам воздухозаборника, комплектующим элементами или типу устройства.

Расстояние между варочной поверхностью и вытяжкой

Единственное исключение из правил – кухни с низкими потолками, где выдержать рекомендованное расстояние между варочной поверхностью и вытяжкой не представляется возможным.

Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

Как правильно установить вытяжку над газовой плитой

1.1

Горизонтальные решения

Точно определить, на какой высоте устанавливать вытяжку, можно лишь при наличии данных о типе используемой кухонной плиты. Исходя из этого, и подбирается расстояние между притоком и вытяжкой. Указанный вид оборудования устанавливается с учётом целого ряда параметров (типа варочной поверхности, производительности заборного агрегата и т.п.).

Соотношение между ростом человека и высотой установки прибора

Но какое расстояние считается оптимальным по соотношению безопасности и эффективности?

Норма для каждого устройства своя, но существуют принятые стандарты, носящие преимущественно рекомендационный характер:

расстояние между вытяжкой и конфорками газовой плиты – от 65 до 85 см;
минимальное значение удаленности от варочной панели электрического типа – 60 см, а максимальное – 80 см.

Минимальное расстояние от вытяжки до газовых конфорок

Указанные данные справедливы лишь для аппаратов, фиксируемых строго по горизонтали.

Видео по установке агрегата горизонтального типа

Как правильно выбрать вытяжку для кухни

1.2

Наклонные агрегаты

Агрегат наклонного типа

При монтаже моделей наклонного типа, крайне важно, чтобы расстояние между плитой и вытяжкой соответствовало следующим значениям:

от 35 до 45 см при работе с электрической плитой;
от 55 до 65 см – для газовых конфорок.

В условиях реальной кухни вентиляционные аппараты принято устанавливать там, где эксплуатация будет не только эффективной, но и удобной для хозяйки. Указанные выше расстояния – экспериментально установленные значения, подтвержденные годами практики. Рассчитать их можно и самостоятельно, вот только придется учесть ряд переменных:

площадь кухни;
планировочные особенности помещения;
ориентировочная площадь варочной поверхности;
производительность и тип вытяжки;
рост членов семьи, домохозяйки.

Если не соблюдать установленную дистанцию и повесить агрегат слишком низко, существует высокая вероятность того, что устройство будет функционировать в условиях постоянного нагрева. А это чревато преждевременным выходом из строя верного помощника. К тому же, если вытяжка установлена слишком низко над электрической плитой, пользоваться ей будет просто неудобно.

Кондиционер для кухни

Видео по установке агрегата наклонного типа

Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

Факторы, влияющие на расстояние между плитой и вытяжкой

Отдельно следует еще раз остановиться на факторах, которые влияют на отдаление монтажа вытяжного устройства от плиты. Высота зависит от того, какими будут:

размер кухни;
особенности ее планировки;
варочная поверхность (тип и размеры);
мощность и вид вытяжного устройства;
рост того, кто больше других будет готовить на этой плите.

При этом важно также соблюдение всех норм установки вентиляционного сооружения, указанных в техпаспорте к нему. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений

Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений.

Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь объединить и выполнить сразу несколько требований:

Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.

К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.

Высота установки кухонной вытяжки над газовой плитой

К устройствам, устанавливаемым над газовой плитой, предъявляются особые требования. Замеряется расстояние от агрегата до нижнего края конфорок. Монтаж следует проводить точный, так как исправить, потом ничего не удастся. Необходимо помнить, что отвод воздуха в вентиляционное отверстие кухни не должно быть перекрыто. Так как при выключенной вытяжке, должна работать естественная вентиляция.

Вытяжка над газовой плитой

Навесить вытяжку над газовой плитой можно в пределах 75-85 см. Это расстояние несколько больше, чем над электрической или индукционной. Причина тому открытый огонь газовых конфорок, который может воспламенить фильтры, с осевшими на них копотью, жиром.

Очень важным аспектом вытяжек является их мощность. Перед приобретением необходим тщательный расчет. Приведем пример расчета вытяжки, которую установят над газовой варочной поверхностью.

Размеры кухни: высота – 2,7 м, длина – 4,25 м, ширина – 3,15 м. Утвержденная норма воздухообмена – 12, нормативный санитарный коэффициент – 1,3. Рассчитываем объем помещения 4,25х3,15х2,7=36,15 куб.м. Производительность 36,15х12х1,3=565 Вт. Если кухня совмещена со столовой, то мощность вытяжки увеличивается на 30%. На каждый «поворот» дымохода добавляют по 10%. Для нашего примера – 565+30%+10%+10%=890 Вт.

Особенности монтажа

Технология установки кухонной вытяжки может варьироваться в зависимости от конструкционных особенностей такого оборудования.

Правильный самостоятельный монтаж предполагает выполнение целого комплекса работ, включая:

непосредственную установку прибора;
подключение к электросети;
установку вытяжной трубы;
присоединение к вентиляционному каналу.

На сегодняшний день допустимыми являются следующие варианты монтажа вытяжного устройства:

Монтаж на основе рециркуляции предполагает подвешивание вытяжки на рекомендуемой производителем и противопожарными правилами высоте с установкой в паре выходных отверстий воздуховода специальных заглушек. В результате такого расположения воздух выходит сквозь специальную корпусную решетку.
Традиционная установка с прорубанием стены. Задняя стенка корпуса стандартной кухонной вытяжки обладает отверстием, через которое осуществляется вывод продуктов сгорания непосредственно в вентиляционную шахту. Отверстие, расположенное на поверхности корпуса, обязательно прикрывается специальной заглушкой.
Наиболее простой, и популярный вариант установки, предполагает задействование круглого вентиляционного отверстия, расположенного на верхней поверхности корпуса. К этому отверстию выполняется присоединение вытяжного канала, проведенного непосредственно до шахты общедомовой вентиляции. В этом случае заглушка применяется для закрытия отверстия, находящегося на задней панели оборудования.

Особого внимания требует этап самостоятельного подключения уже установленного кухонного оборудования к электросети

Важно отметить, что некоторые модели вытяжки реализуются без вилки на конце провода электропитания, поэтому в этом случае часто применяется подключение посредством клеммной колодки. Однако проще всего приобрести нужную вилку и установить её самостоятельно

Схема монтажа вытяжки

Внутри корпуса вытяжного устройства присутствует специальное свободное пространство, которое предназначено для кабелей подключения и позволяет получить очень эстетичный внешний вид прибора. При установке вытяжки, встраиваемой в мебель, выход на электрическое питание целесообразно выполнить над корпусом. Кухонное вытяжное устройство должно подключаться к электрической сети при помощи проводов «фаза», «заземление» и «ноль».

Одним из основных условий получения качественного вытяжного устройства является правильный выбор воздуховода. Алюминиевая круглая гофра – бюджетный и простой в обустройстве вариант с сомнительной эстетикой. Специалисты рекомендуют применять воздуховоды из прочного пластика, отличающиеся привлекательным внешним видом и достойными характеристиками.

Пошаговый монтаж вытяжки над газовой плитой

При планировании самостоятельного монтажа, нужно заранее разобраться во всех нюансах и подготовиться к работе

Так как расстояние от газовой плиты до вытяжки на кухне по ГОСТу не определяется, то берутся во внимание указания производителя. В них, кроме расчета высоты установки при монтаже вытяжки над газовой плитой, перечисляются возможные варианты монтирования. Учитывая все моменты, смонтировать самостоятельно оборудование не вызовет сложностей

Учитывая все моменты, смонтировать самостоятельно оборудование не вызовет сложностей.

Подготовка к монтажным работам

До монтажа необходимо правильно к нему подготовиться:

По инструкции производителя сверяем наличие всех деталей и элементов устройства, оцениваем их внешний вид. Этот этап позволит вовремя вернуть некачественный экземпляр или недостающие комплектующие.
Оцениваем надежность поверхности для крепления, а также есть ли рядом газовые коммуникации. Если они препятствуют монтажу, стоит подумать об их переносе либо об установке прибора на кронштейн.
Делаем нужные замеры и окончательно определяем, на каком расстоянии должна находиться вытяжка над газовой плитой.
Если планируется устанавливать пластиковый воздуховод, то нужно будет добавить переходник. Он требуется, когда не совпадают отверстия воздуховода и выхода.

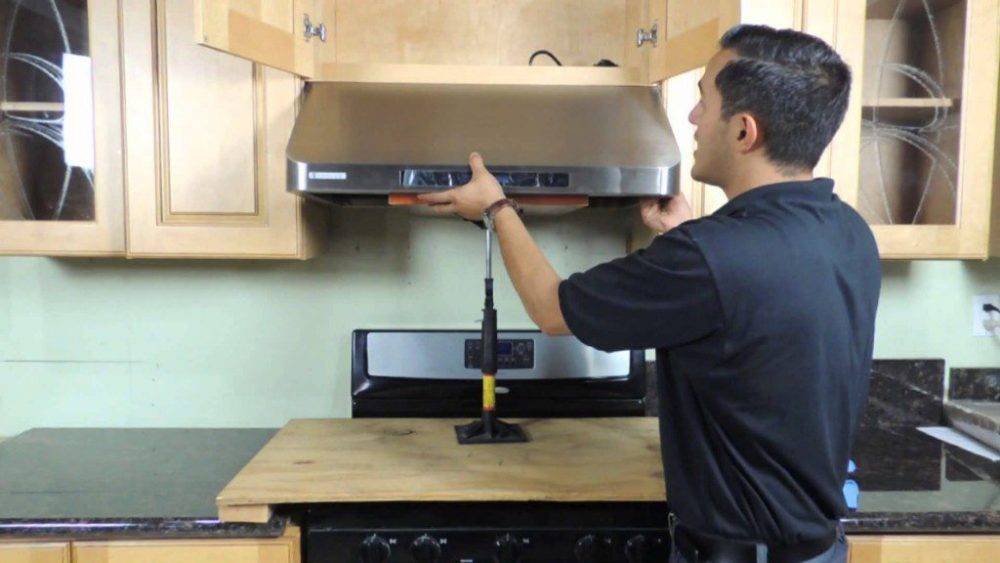

Крепление вытяжки над газовой плитой

Если воздуховод угловой, горизонтальный или купольный, его корпус монтируется к стене. В комплектации к устройству обычно находится шаблон для монтажа, где отмечены места крепления. Его следует лишь присоединить к поверхности и сделать отметки.

Если шаблона нет, необходимо приложить корпус на необходимой высоте установки вытяжки над газовой плитой, и наметить отверстия. Чаще всего делают четыре прорези для крепления. Далее просверлите в стене отверстия по меткам и закрепите в них заглушки дюбелей. Теперь корпус можно навесить на дюбели.

Если требуется монтаж встроенной техники, то фиксируется она аналогично, но только к стенкам шкафа. Тут учитываются и размеры верхних шкафов гарнитура. Нужно соотнести их габариты с нормами для точного определения, на какой высоте повесить вытяжку над газовой плитой.

Подключение вытяжки к системе вентиляции

Следующий шаг — подсоединение воздухоприемника к системе вентиляции. Для этих целей следует выбрать подходящий воздуховод. Они бывают:

Алюминиевые гофрированные. Легкий и гибкий материал, стоит дешевле своих пластиковых аналогов, но более шумный.
Пластиковые из ПВХ. Могут быть круглой или прямоугольной формы. Они эргономичные, менее шумные, а переходники позволяют создать любой изгиб конструкции.

Дополните воздуховод специальной решеткой, если в комнате предусмотрено только одно отверстие для вентиляции. Она имеет прорези в своем корпусе для свободного оттока воздуха, независимо от подключенного вентканала. В инструкции описаны все нюансы подключения. Следом, после определения высоты вытяжной вытяжки над газовой плитой, закрепления корпуса воздухоприемника и присоединения к вентиляции, агрегат включают в розетку.

Подключение оборудования к электросети

Устройство подключается к обычной розетке. Необходимо проверить наличие заземления. Все современные модели сразу снабжены вилкой, но если ее нет, то можно это сделать с помощью клеммной колодки. Провода, которые невозможно спрятать за корпус, располагают в кабель-канале. Исходя из того, на какой высоте устанавливается вытяжка над газовой плитой, монтируют розетку. Ее необходимо расположить максимально далеко от открытого огня во избежание возгорания.

На каком расстоянии должна устанавливаться вытяжка

Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя. Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер. Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.

Минимальное расстояние от вытяжки до плиты с электрическими горелками, без открытого пламени, меньше на 5 см. Способ фильтрации: рециркуляция или с выводом в вентиляцию, на установленные нормы нижней горизонтали это не влияет.

Встроенные горизонтальные модели устанавливаются на расстоянии, какое предусмотрено для настенных и подвесных моделей, а именно: от электроплит – минимум 60 см, от газовых – 65 см.

Необходимо учесть

Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:

мощность;
тип оборудования;
расположение воздухозаборной плоскости – наклонное или горизонтальное;
вид печки;
рост хозяйки.

На каком расстоянии вешать над плитой воздушный фильтр для кухни, зависит от мощности вытяжки. При установке маломощных моделей циркуляционного типа выдерживают минимально допустимую дистанцию. Они подходят для кухни до 10 м 2 .

Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью. Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно. Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.

Установки рециркуляционного типа фильтруют воздушные массы и возвращают их в очищенном виде обратно в кухню. Они подходят для небольших помещений, в которых трудно обеспечить приток воздуха извне. На самом деле, на фильтрах остаются только механические примеси и вода. Углекислый газ возвращается обратно. Уровень кислорода в воздухе остается низким.

Перед выбором модели воздушного фильтра следует учесть размеры кухни. Также необходимо правильно определить его местоположение

При этом важно, на каком расстоянии от плиты устанавливается оборудование для вентиляции. Мощность устройства определяется объемом воздуха в комнате, где оно установлено

Монтаж вытяжки в шкафу над варочной поверхностью

Вариант установки в шкафу

Установка вытяжки над газовой плитой и последовательность выполнения работ зависят от нескольких исходных моментов. В первую очередь учитываются:

тип и конструкционные особенности кухонного аппарата;
метод фильтрации;
отдаленности вентиляционной шахты;
особенностей меблировки.

Высота установки вытяжки над газовой плитой варьируется в пределах от 65 до 75 см (с допуском в 5 см). Превышение указанных значений чревато тем, что агрегат просто не справится с отводом грязного воздуха и остаточных продуктов, которые окажутся в комнате. Низкая «посадка» также не сулит ничего хорошего: устройство будет перегреваться, мешать хозяйке, а спустя непродолжительное время и вовсе может выйти из строя. Как бы то ни было, а без предварительной подготовки ничего вешать не стоит.

Последовательность установки антивозвратного механизма

Итак, как правильно установить вытяжку над газовой плитой? Специалисты настоятельно рекомендуют начинать работы с монтажа антивозвратной «хлопушки». Изделие традиционно размещается над варочной поверхностью. Для его подготовки лучше выбрать алюминий. На видео ниже можете ознакомиться подробнее об обратном клапане (хлопушке).

Расположение обратных клапанов в воздуховоде

Обратите внимание! Если самостоятельно заниматься изготовлением такого механизма нет желания или навыков, советуем приобрести готовую хлопушку. Соответствующие решения представлены в широком ассортименте в специализированных магазинах

Корпус «хлопушки» желательно поставить сверху на шкаф, закрепленный над плитой. После монтажа необходимо в обязательном порядке заделать пеной все щели, дабы нивелировать вероятность резонанса.
На первом этапе корпус не стоит крепить «намертво», а лишь разместить таким образом, чтобы можно обозначить места под отверстия, не забыв указать диаметр. Это позволит подготовить шкаф под монтаж «хлопушки».

Отверстия под воздуховод

Обратите внимание! Если во внутренней части мебели присутствуют полки, в них также проделываются отверстия для воздуховода. У верхней стенки должен быть выход (если его нет, проделайте электролобзиком)

Работы с воздуховодом

Одним из главных функциональных узлов вытяжки над газовой плитой в частном доме (как и в квартире), помимо самого устройства забора, является воздуховод. Делается он в несколько шагов с соблюдением строгой последовательности.

Последовательность действий

Обратите внимание! Если вытяжка над газовой плитой установлена правильно, то количество изгибов гофры будет минимальным, в идеальном варианте – 1. Мощность тяги внутри воздуховода зависит от «рукавов», участков со сгибами

На каждом таком «колене» теряется в среднем до 10% мощности

Поэтому так важно грамотно выбрать место для размещения шкафа и вытяжного устройства в нем. Для большей наглядности рекомендуется посмотреть видео ниже по сборке воздуховода

Мощность тяги внутри воздуховода зависит от «рукавов», участков со сгибами. На каждом таком «колене» теряется в среднем до 10% мощности

Документальная база

Монтаж вытяжки выполняется с учетом рекомендация производителя изделия

Работа газового оборудования, его обслуживание требует соблюдения утвержденных правил и норм строительства. К ним относятся:
в части требований об обязательной принудительной вентиляции такого рода помещений – СНиП -91;
нормативы по часовому объему удаляемого отработанного воздуха – не менее 90 кубометров для 4-конфорочных плит – СНиП -89;
требуемая производительность вентиляционной установки в вытяжке над газовой плитой – не менее 200 м3/ч (ГОСТ 26813-99).

Эти и другие документы дают ответы на возникающие вопросы по теме: как установить вытяжку над плитой?

В рабочем режиме вытяжка обязана локализовать распространение запахов, испарений, затягивая их в воздуховод. В то же время, расстояние от поверхности плиты до края вытяжного зонта должно быть оптимальным, чтобы позволяло свободно работать у плиты.

Установка вытяжки с воздуховодом

Такие конструкции характеризуются следующими положительными моментами:

высокой производительностью;
эффективной очисткой воздуха;
относительно тихой работой.

Вытяжка с воздуховодом

Но эвакуирующие вытяжки имеют и свои недостатки:

Сложность монтажа.
Возможное нарушение вентиляционной системы многоквартирного дома.
Необходимость расположения вблизи вытяжных отверстий.

Стоит отметить, что серьезные последствия для системы вентиляции будут лишь в случае установки наиболее мощных приборов. Стандартная вытяжка, обеспечивающая потребности одной семьи, обычно вреда воздухообмену не наносит. Особенно если дом новый и спроектирован по всем современным стандартам. В любом случае можно устроить собственный выходной канал. Но для этого необходима разрешительная документация.

Воздуховод не продается вместе с самой вытяжкой. Его необходимо выбирать отдельно. Многие останавливают свой выбор на гофрированной трубе. Но внешне она не слишком привлекательна, приходится продумывать ее маскировку. Пластиковый короб (чаще всего из ПВХ) выглядит вполне эстетично. Существуют также гибкие воздуховоды из пластика. Они совмещают в себе тихую работу и вполне привлекательный внешний вид. Любой тип трубы для отвода воздуха не должен сужаться. Нужно постараться делать меньше изгибов, поскольку они значительно снижают производительность. Диаметр воздуховодного короба подбирается как можно точнее к выходному отверстию.

Схема: подключение кухонной вытяжки

Монтажные работы начинают с разметки места прибора на стене или на панели шкафа, если вытяжка встроенная. Крепления для агрегата привинчиваются саморезами или дюбелями. Чтобы не иметь проблем в будущем и ничего не переделывать, лучше сразу озаботиться установкой антивозвратного механизма (хлопушки). Его можно изготовить самостоятельно, используя тонкий алюминий или жесть, либо приобрести уже готовый. Располагать хлопушку удобно в шкафу, если монтируется встроенная вытяжка. В любом случае антивозвратный клапан ставится перед вентиляционной шахтой.

При работе со встроенной вытяжкой, в стенке шкафа проделываются отверстия соответствующего диаметра под воздуховод. Далее нужно провести через них трубу для воздуха. Стыки необходимо обработать герметиком. Затем соединяем хлопушку с вентиляционной шахтой. Воздуховод должен надежно крепиться к вытяжке. Гофру затягивают хомутом. ПВХ короб монтируют с помощью специальных переходников и соединителей. Можно не использовать антивозвратные механизмы, а соединить трубу сразу с вентиляцией. Для этого лучше всего использовать специальную решетку с отверстием. Далее остается лишь подключить прибор к электричеству.

Соблюдая расстояние от вытяжки до плиты, хозяин избавляет себя от множества неприятных мелочей. А аккуратное и точное выполнение установки, гарантирует долгую и приятную эксплуатацию прибора. Хорошая бесперебойная работа кухонной вытяжки повышает настроения повара, а вместе с этим и вкус приготовленных блюд.

Вытяжка над газовой плитой: виды, требования и порядок монтажа
