Проверка реле на работоспособность мультиметром

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы.

Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.

Схема термореле холодильника

В электрической схеме термореле есть 2 входа от источника питания: один – ноль, второй – фаза. Последний вход расходится тоже на два: напрямую на рабочую обмотку и через разъединяющиеся контакты на пусковую обмотку.

При отсутствии для реле посадочного места, подключая его к компрессору, нужно четко знать, как соединять контакты. В этом поможет приложенная документация, но можно разобрать компрессор, чтобы понять расположение проходных контактов.

Возле выходов имеются символьные значения:

  • общий выход – С;
  • рабочая обмотка – R;
  • пусковая обмотка – S.

Реле на моделях холодильников различаются методом крепления на компрессоре или на раме прибора. У этих устройств собственные токовые характеристики. Если предстоит менять реле, это необходимо учитывать.

Как проверить реле-регулятор

Но это все не указывает прямо именно на неисправность регулятора напряжения. Проверка реле осуществляется специальным способом, технически несложным для каждого автолюбителя:

  1. Берем вольтметр, измеряем сперва напряжение на клеммах АКБ, запустив предварительно мотор. Когда машина заглушена, норма на батарее — 12,7В, можно чуть меньше. При 12 вольтах зарядка обязательна! Это недозаряд, причину которого следует поскорее отыскать.
  2. Заводим автомобиль, ставим на приборе 20 вольт. Щупы измерителя подсоединяем к батарейным клеммам. Увидели 13.2 -14 В поздравляем! Теперь увеличьте обороты мотора, чтобы тахометр показал 2000-2500. Нормой будет 13,6-14,0 В.
  3. Газуем до максимума: 14,5 В – предел при исправном регуляторе! Когда при газовке напряжение осталось в границах 12-12,7 В либо превысило 15В, есть повод полагать, что регулятор пора менять.

Но надо знать, что порой такие фокусы возникают и при неисправности самого генератора. Поменяйте регулятор и проведите повторную проверку. Все неизменно? Тогда вас ждет и ремонт генератора. При совмещенном с реле щеточным узлом демонтаж генератора также обязателен!

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

  1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.

  2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
  3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
  4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

  • с нормально замкнутыми контактами;
  • с нормально разомкнутыми;
  • перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается.

В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

Способы самостоятельной проверки работоспособности

Есть несколько методов проверки функционального состояния регулятора. Проще всего обратиться в автосервис, однако проверить работоспособность устройства можно самостоятельно. Самым простым способом, который осуществляется без съёма реле, является тестирование бортового тока с помощью мультиметра.

Проверка мультиметром без демонтажа

Суть способа в измерении напряжения, что поступает на АКБ для её подзарядки. В ходе тестирования понадобится помощник, чтобы педалью акселератора регулировать обороты двигателя. Проверка осуществляется следующим образом.

  1. Запустить двигатель и прогреть его около 5 минут.
  2. При работающем моторе открыть капот и присоединить контакты мультиметра к клеммам аккумулятора, соблюдая полярность. Переключатель тестера выставить в положение 20 вольт.
  3. Оценивается зарядное напряжение, идущее от генератора, при включённом ближнем свете (остальные потребители тока выключены) и оборотах коленчатого вала в пределах 1,5–2,5 тыс. об/мин. Если разность потенциалов превышает 14,8 В, регулятор неисправен и подлежит замене однозначно. Когда же входящий ток меньше 13,5 В, кроме реле можно заподозрить неисправность проводки или самого генератора.

Чтобы полноценно протестировать реле, его нужно снять.

Тестирование снятого регулятора (со схемой)

Электронное реле обычно находится на поверхности генератора и закрыто пластиковой крышкой. Съём производится с помощью отвёртки, форма наконечника которой зависит от модели автомобиля (крестовидный, шестигранник). Есть большая вероятность того, что регулятор образует блок с щётками генератора. Для тестирования кроме мультиметра понадобится контрольная лампа на 12 В (не более 3 Вт) и регулируемый источник тока.

Контакты проводов от источника тока присоединяем:

  • «минус» к массе регулятора;
  • «плюс» к клемме, маркированной «В».

Провода контрольной лампы подсоединяются к графитовым щёткам (полярность значения не имеет).

Сначала на реле подаётся напряжение в пределах 13–13,5 вольт. При такой разнице потенциалов лампочка должна гореть. Если этого нет, значит произошёл обрыв цепи в регуляторе, который может быть где угодно: в любом случае устройство неисправно.

При горящей лампочке нужно постепенно увеличивать входящее напряжение. Если реле исправно, в пределах 14,2–14,5 В лампочка гаснет. Когда же контрольная лампа горит при дальнейшем повышении разницы потенциалов, реле неисправно (произошёл пробой) и подлежит замене. Неудовлетворительным результатом теста также является такой, когда лампа гаснет при напряжении менее 4 вольт. Такого тока будет недостаточно для обеспечения питанием электроприборов и одновременной качественной зарядки аккумуляторной батареи.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

  1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
  2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
  3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
  4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Вообщем накрылся у меня в генераторе регулятор напряжения. Заказал и поставил новый. А сгоревший решил разобрать и посмотреть что там. В итоге как мне показалось, что отпаялся транзистор. Т.к. я его слегка поддел ножиком и он отошел от платы. И на пайке в месте соприкосновения с тразистором был черный налет. В итоге все запаял обратно и собрал. Вот теперь задался вопросом, как проверить работоспособность в домашних условиях. Может кто уже сталкивался с этим и подскажет? Фото регулятора:

PS: Всем заранее большое спасибо за помощь!

Комментарии 40

Могу предложить, там все просто, вешаешь на щетки лампу 5W и подаешь питание от +5 лампа включается при 14,5 выключается если не попадает в этот промежуток выкидывай или ищи где косяк, обычно вылетает силовой транзистор его на замену, если стоит полевой то придется еще посмотреть силовой диод

Спасибо. Уже разобрался. Снял радиатор на регуляторе и там силовой транзистор практически выпал, т.е. пайка отошла. Все пропаял, собрал. Работает как новый, даже лучше))))

а сам транзистор прозвонить нельзя, что ли?

Если сборка то нельзя.

Значит он негодный, скорее всего пробит транзистор, выкинь .

На столе без определённых навыков не проверить. Е земля, В выход с силовых диодов, Р фазное напряженние вот сюда надо сунуть сигнал с генератора( не автомобильного а лабораторного) и тогда при исправности реле регулятора на щётках загорится лампочка…

Я подключил в итоге дома плюс на В и L, минус на Е. Лампа загорелась. Потом подключил 19 вольт, лампа все равно горела и регулятор сильно грелся

19 много. Ты тестером мерил напряжение? Лампочка по логике должна гореть всегда, просто яркость выше определенного предела не определить. Принцип прост. На щетки подается напряжение возбуждения для генератора. В зависимости от потребляемого тока (нагрузки) напряжение на выходе генератора будет изменятся, в частности, при увеличении тока нагрузки напряжение на выходе генератора будет падать. Для того, что бы его увеличить, необходимо увеличить напряжение на обмотке возбуждения, те на щетках. Ток нагрузки уменьшается напряжение на выходе генератора начинает расти. Чтобы его снизить, необходимо уменьшить напряжение на обмотке возбуждения. Если на обмотку возбуждения вообще не подавать напряжение, то на выходе генератора ничего не будет. Если совсем научно, то выходной каскад реле генератора выполнен по схеме с открытым коллектором. Это означает, что если щетки ничем не нагружать, то и тока через них не будет. А если сопротивление нагрузки будет меньше рабочего( в данном случае у нас сопротивлением нагрузки является лампочка а не обмотка генератора) то ток через транзистор будет выше номинального и он будет сильно греться. Товарищьч из Харькова рекомендует выбросить, я с ним не согласен. Еще раз рекомендую паралельно лампочке подключить вольтметр и проверить, меняется ли напряжение на щетках. По поводу L. Это провод контроля. На него не подается напряжение, а снимается. Это выход который подключается к лампе контроля заряда. У него хитрое подключение (через среднюю точку обмоток генератора, их три и соединены они звездой)… Короче, что бы не парить тебе мозг, подключи к В +, к Р или Е — а к щеткам лампочку и вольтметр. подай на вход 12 В и посмотри какое напряжение на щетках. Затем подай 14-16 В и посмотри какое напряжение на щетках. Если оно изменилось реле рабочее, если нет выгорел выходной транзистор. В принципе его можно поменять. Но если ты в радиотехнике как заяц в апельсинах, то лучше попросить кого нибудь сведующего подобрать аналог этого транзистора. Но скорее всего там стоит не транзистор а сборка, а по сему это совсем другая история, нужно будет искать точно такую же. Кстати, у тебя какое рабочее напряжение, может туда можно приколхозить таблетку от другого РР?

Я подключил в итоге дома плюс на В и L, минус на Е. Лампа загорелась. Потом подключил 19 вольт, лампа все равно горела и регулятор сильно грелся

Для Вас и всех остальных: — в этих генераторах нет дополнительных диодов, и реле регуляторы мереют фазное напряжение с обмоток т.е. ждут переменное! напряжение на вход Р, которое на столе можно подать с лабораторного генератора, так как на нем придётся менять и частоту и напряжение.

Как подключить мультиметр к предохранителю и как проверить его тестером

Проверка предохранителей выполняется время от времени в автоматах щитовых комнат квартир или в автомобилях. Сделать это можно с помощью простого тестера или мультиметра.

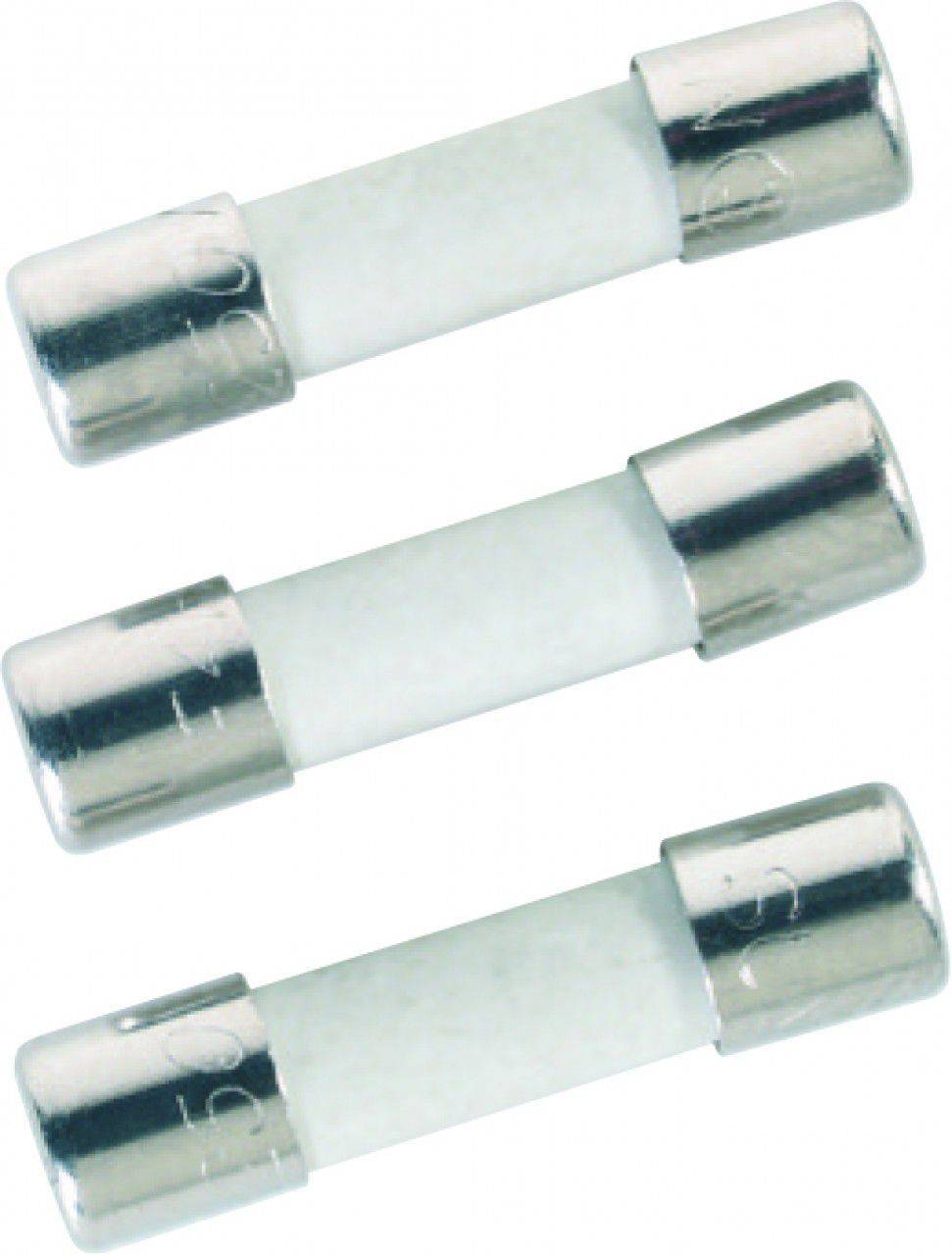

Для начала нужно разобраться с типом электропредохранителя. Они бывают патронными и плоскими. Первый имеет форму цилиндра, и продолжительное время использовался в домах и в электроприборах. Этот цилиндр имеет два металлических контакта, с помощью которых он и включается в сеть последовательно. Второй часто используется в автомобилях последние несколько десятков лет. Внешне он похож на вилку провода, так как конструктивно он выглядит как кусочек пластика с торчащими из него контактами.

После этого следует понять, как работает мультиметр. Это прибор, который измеряет силу переменного и постоянного тока, сопротивление и напряжение. С его помощью можно проверить работоспособность любых электроприборов и их элементов. Касается это и электропредохранителя.

Важно! У мультиметра и тестера есть два контакта с положительным и отрицательным знаком. Для проверки он пропускает по контурам прибора или его элемента небольшое количество электричества от своей батареи и проверяет, сколько его вернулось на другой контакт

Подробная пошаговая инструкция по проверке выглядит следующим образом:

  • Убедиться, что устройство выключено и вынуть предохранитель из прибора или автомобиля;
  • Включить мультиметр и должным образом настроить его. Установить переключатель на измерение сопротивления (Ом). Можно заранее скрестить положительный и отрицательный щупы и посмотреть на значение. Параметр измерения электропредохранителя должен получиться практически идентичным. Также можно измерить силу тока вместо сопротивления. Для этого ручка поворачивается в соответствующем направлении (А);

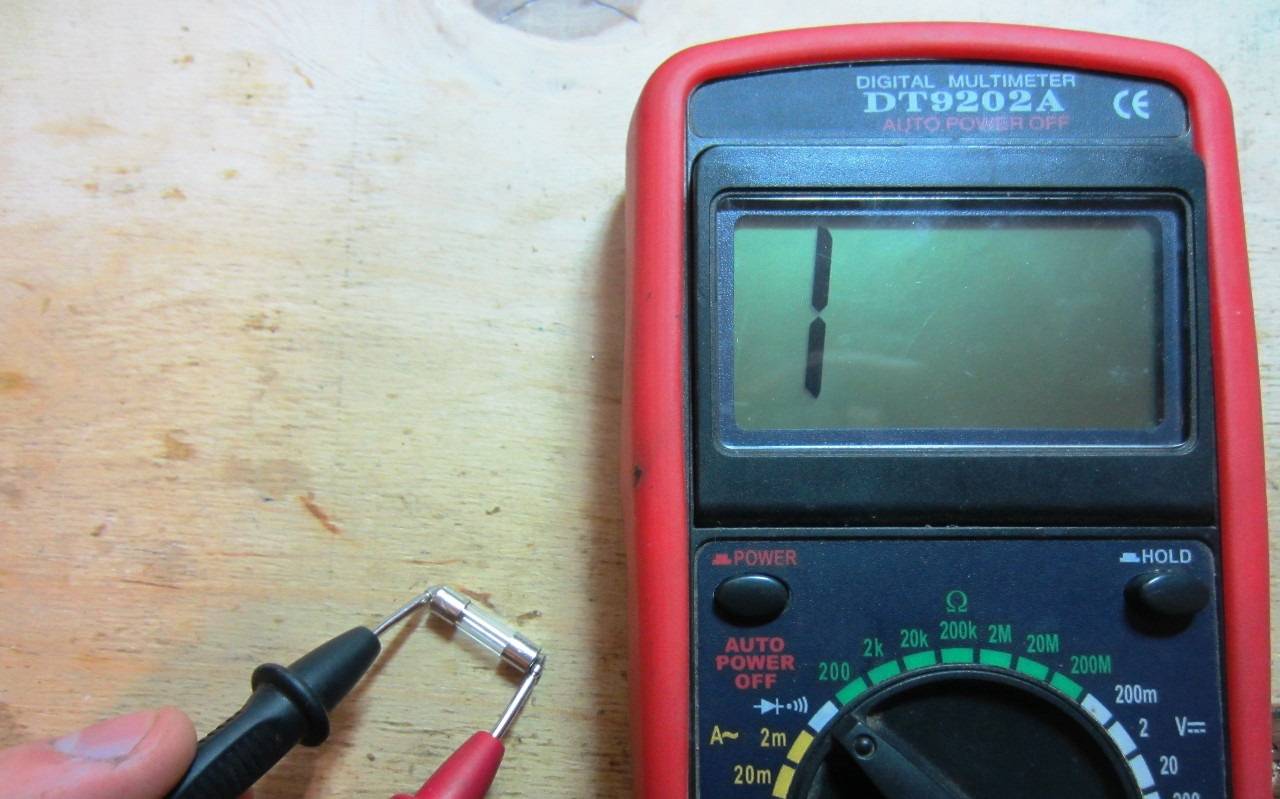

  • Прикоснуться обоими щупами мультиметра к ножкам электропредохранителя одновременно и зафиксировать значение измеряемого параметра на экране;
  • Если при измерении сопротивления ничего не появилось, то это означает, что элемент расплавился и вышел из строя. При измерении силы тока у нормально функционирующего предохранителя мультиметр должен постоянно издавать пищащие звуки. Если элемент перегорел, и в нем нет контакта, то прибор при прозвонке будет «молчать».

Таким образом, электропредохранитель в современной технике — важная и нужная вещь, способная защитить приборы и человека от воздействия большой силы тока, образовавшейся в результате короткого замыкания. Проверить такой элемент цепи на работоспособность можно и простым тестером или мультиметром.

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо). Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

  • нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
  • поляризованные — в них положение контактов зависит от направления тока;
  • магнитоэлектрические — реагируют только на постоянный ток;
  • ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
  • индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
  • тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
  • электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя. К основным характеристикам прибора относят:

  • обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
  • ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
  • номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
  • рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
  • износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
  • время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Проверка предохранителей автомобиля

Предохранитель на стартер лада гранта Современные модели автомобилей отличаются от своих старших «братьев» значительно возросшим уровнем сервиса, их возможности еще несколько лет тому назад было сложно себе представить.

Достигается это за счет многих составляющих, немаловажное место среди них занимает присутствие большого количества специальных электрических приборов, электродвигателей, нагревателей и т. д. Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители

Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей

Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители. Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей.

Блок предохранителей автомобиля

Когда следует проверять предохранители

Большинство автолюбителей начинает вспоминать о наличии предохранителей при сбое в работе любого потребителя электрического тока – от фар или габаритов и до электрических двигателей.

Перед тем как проверить предохранитель тестером, следует убедиться в надежности контактов электрической проводки или самых приборов.

К примеру, может просто перегореть лампочки, ее замена не требует использования тестера и проверки предохранителей.

Плавкие предохранители с прозрачным корпусом

В зависимости от марки автомобиля меняется количество предохранителей и возможные места их расположения.

На многих крышках блоков есть принципиальные схемы назначения каждого предохранителя и его технические параметры.

Но по таким схемам бывает сложно разобраться, новичкам лучше более подробно изучить назначение каждого предохранителя по инструкции пользования автомобилем. Эти знания намного ускорят поиск неисправных, проверить придется только те, которые могут стать причиной отказа функционирования электрических приборов различного назначения.

https://youtube.com/watch?v=rBVa0xrI06g

Места присодинения контактов приборов

Алгоритм проверки предохранителей

Современные предохранители имеют прозрачный корпус, для их проверки в большинстве случаев нет надобности использовать приборы. Достаточно визуально осмотреть состояние плавкого элемента и будет ясно, исправен он или перегорел.

Проверка предохранителей автомобиля приборами выполняется только в тех случаях, когда материал корпуса или конструкционные особенности не позволяют определить исправность «на глаз», придется пользоваться тестером или индикатором.

Индикатор проверки целостности электрической цепи

  • Вынуть предохранитель из гнезда и, при необходимости, немного почистить его контакты.
  • Перед тем как проверить предохранитель тестером нужно изучить инструкцию пользования. Согласно инструкции прибора присоединить оба контакта предохранителя. Во время работы с тестером прибор нужно устанавливать на проверку сопротивления. Если предохранитель исправен – прибор покажет короткое замыкание. В случае использования индикатора при исправном предохранителе загорится лампочка.
  • Неисправный предохранитель нужно заменить новым. Обязательное условие – технические характеристики нового должны отвечать рекомендованным параметрам.

Тестер для проверки электрообрудования

Если работоспособность прибора не восстановилась, нужно искать другие причины выхода из строя. Это может быть обрыв цепи или поломки самого прибора.

Дальнейшие устранения неисправностей намного сложнее, выполнять их лучше на специализированных станциях технического обслуживания. Неквалифицированное вмешательство в систему электрооборудования автомобиля может стать причиной очень неприятных последствий.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

Реле бывают трех видов:

  • с нормально замкнутыми контактами;
  • с нормально разомкнутыми;
  • перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается.

В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

https://youtube.com/watch?v=jYrORsLBDE0

Как найти сгоревший предохранитель в автомобиле

Автомобильные предохранители – простые, но достаточно надежные защитники автомобиля от электрических угроз. Во время коротких замыканий в проводке они навсегда выходят из строя, поэтому автовладельцу обязательно нужно знать, где и как искать сгоревший предохранитель. Большинство предохранителей устанавливается в так называемых монтажных блоках. На автомобиле может быть один такой блок, а может и несколько. В современных авто монтажные блоки, как правило, делят по «территории» действия: предохранители, отвечающие за защиту салонного оборудования, устанавливают в салоне, а те, что защищают внешнее оборудование (например, фары) – под капотом.

Блок предохранителей и реле от Приоры. Справа в отдельном гнезде есть красный пинцет для флажковых предохранителей

Кроме того, существуют и одиночные предохранители, которые буквально «впихивают» туда, где не ждешь. Так на ВАЗ-2110 предохранитель центрального замка расположен за монтажным блоком и предоставляет собой небольшое утолщение на проводе. Внутри утолщения – плавкая вставка.

Однако стандартные места расположения монтажных блоков с предохранителями и реле все-таки есть. Как правило, их устанавливают в левой части торпеды, под центральной консолью, за бардачком, рядом с аккумулятором или около одной из передних стоек под капотом. Где расположены предохранители конкретно на вашем автомобиле, следует узнать из руководства по эксплуатации или электрической схемы.

Найдя нужный блок предохранителей, откройте его крышку и осмотрите ее. Практически всегда на внешней или внутренней стороне крышки нанесена схема расположения предохранителей с подписями и значками, обозначающими устройства, которые защищает каждый предохранитель. Это позволит найти нужный даже без электрической схемы под рукой.

Существует два вида блоков предохранителей – с лапками и под так называемые «флажковые» предохранители. С первыми вы встретитесь только на классике и ранних «Самарах», а на всех современных автомобилях используются именно флажковые предохранители.

Соответственно классический «столбик» с надетой на него металлической вставкой можно осмотреть, не вытаскивая из лапок блока. Если вставка разорвана – значит, предохранитель сгорел. С флажковыми – несколько сложнее. Чтобы определить работоспособность такого предохранителя, его нужно вытащить из гнезда блока. Для этого используется специальный пинцет, который должен располагаться в том же блоке, или тонкие плоскогубцы. Также можно поддеть предохранитель отверткой.

Флажковые предохранители могут иметь прозрачный или непрозрачный корпус. Если корпус просвечивает и на просвет видно вставку, то будет виден и ее разрыв. В случае же, когда корпус «глухой» определить целостность вставки можно только «прозвонив» предохранитель при помощи мультиметра.

Когда под рукой нет никакого оборудования, на место подозреваемого предохранителя можно поставить подходящий рабочий (почитайте, как выбрать предохранители для автомобиля). Его можно взять из любого соседнего гнезда, однако стоит учесть, что если в проводке есть короткое замыкание, то второй предохранитель тут же сгорит и тогда у вас будет уже два набора неработающих устройств, поэтому флажковые предохранители с непросвечивающим корпусом лучше все-таки лучше проверять мультиметром.

Проверка мультиметром без демонтажа

Проверка мультиметром представляет собой точный метод диагностики. Сильная сторона обращение к этому подходу — высокая точность, сравнительная простота и удобство выполнения тестирующих процедур, которые не требуют демонтажа реле. Они сводятся к подключению щупов к клеммам аккумулятора и анализу показаний индикатора прибора. Метод применим к реле в любой форме его исполнения.

Алгоритм проверки основан на контроле напряжения на клеммах аккумулятора при различной частоте вращения вала двигателя. Для получения необходимой точности следует переключить мультиметр в режим постоянного напряжения и работать в диапазоне 20 В или близком к нему. Щупы прибора подключают к клеммам аккумулятора. Далее замеряют напряжение:

  1. При работе двигателя на холостых оборотах после его 2-3-минутного прогрева показания мультиметра составляют 13,5 – 14 В.
  2. При увеличении частоты вращения вала до средних ( 2500 оборотов в минуту) напряжение линейно возрастёт на 0,2 – 0,3 В
  3. Если же нажать на педаль газа еще сильнее, увеличить частоту вращения вала до 3500 – 4000 оборотов в минуту и дополнительно включить дальний свет, то рост напряжения сначала резко замедляется, а потом прекращается на 14,5 – 14,8 В.
