Как правильно определить высоту вентиляционной трубы над крышей

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

  1. закрепления воздуховодов;
  2. установки решеток и дефлекторов;
  3. обеспечения притока воздуха за счет приточных клапанов;
  4. монтажа вытяжки на кухне;
  5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

  1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
  2. подсоединяют к нему воздуховоды;
  3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
  4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
  5. соединяют воздуховоды с блоком с помощью гофрированных труб;
  6. проводят утепление вентиляционных труб;
  7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Как влияет сечение дымохода на его высоту?

При обычных условиях, когда дымоход на всем протяжении является вертикальным и имеет высоту над горелкой или колосником от 4 до 12 м, его сечение принимают следующим при мощности отопителя:

  • до 3,5 кВт: 140х140 мм;
  • от 3,5 до 5,2 кВт: 140х200 мм;
  • от 5,2 до 7,2 кВт: 140х270 мм;
  • от 7,2 до 10,5 кВт: 200х200 мм;
  • от 10,5 до 14 кВт: 200х270 мм;
  • свыше 14 кВт: 270х270 мм.

Дымоход с такими размерами сечения будет застрахован от явления, именуемого «просвистом». Оно заключается во встречном движении холодного воздуха сверху вниз (тяга при этом сохраняется) и наблюдается в дымоходах с неоправданно увеличенным сечением.

Хотя приведены размеры для прямоугольного сечения, наилучшим является круглое. Диаметр нужно подбирать так, чтобы его (сечения) площадь равнялась площади соответствующего по мощности прямоугольного сечения.

С высотой размеры сечения увязаны следующим образом:

  1. Если принято решение сделать дымоход более высоким ради усиления тяги, то сечение также нужно несколько увеличить. Благодаря этому, аэродинамическое сопротивление дымохода останется прежним. Если же размеры сечения не менять, сопротивление с увеличением длины канала также вырастет, и мера эта должной эффективности не даст.
  2. Если высоту дымохода решено увеличить из-за расположенных рядом высоких строений, то сечение нужно слегка уменьшить. Этим мы увеличим аэродинамическое сопротивление настолько, чтобы тяга осталась на прежнем уровне. В противном случае она станет чрезмерно большой , вследствие чего львиная доля всего производимого тепла будет лететь в трубу в буквальном смысле.

Пример расчета высоты дымохода

Учтите, что увеличение размеров сечения сверх меры даст обратный эффект: в широком дымоходе газы будут быстрее остывать.

Как видно, нюансов очень много, поэтому расчет дымохода считается более сложным, чем даже расчет иной кирпичной печи. Но сегодня эту задачу можно возложить на компьютерные программы, многие из которых представлены в виде онлайн-версий на специализированных сайтах.

Более дешевый вариант дымохода вместо сэндвич-варианта – дымоход из кирпича. Своими руками его изготовить вполне реально, а служит он по статистике дольше ранее упомянутого варианта.

Собираетесь установить сэндвич дымоход? Тогда советуем ознакомиться со следующими рекомендациями по монтажу.

Последствия некачественной вентиляции

Последствиями неграмотно созданной сети воздуховодов могут стать следующие факторы:

  • Нехватка кислорода в помещении;
  • Высокий уровень влажности;
  • Возникновение копоти на стенах кухни;
  • Запотевание окон в помещении;
  • Возникновения грибка на поверхности стен.

Для того чтобы соорудить систему оттока воздушных масс своими руками могут быть использованы изделия двух типов сечения:

  1. Квадратные – устанавливаются в конструкциях принудительного типа с использованием специализированных устройств;
  2. Круглые — используются для монтажа простых систем и являются максимально прочными, герметичными изделиями с прекрасными аэродинамическими показателями.

Эффективный процесс тяги

Появляется некая разница, если показатели температуры воздуха за пределами помещения и внутри его имеют разные показатели. И чем больше это отличие, тем с большей силой воздушные массы из помещения поднимаются ввысь. Если же на улице достаточно тепло, то тяга уменьшается, а сама результативность вентиляции падает. Кроме этого, на интенсивность тяги влияют параметры сечения трубы и размеры вентиляционных каналов.

Процесс тяги изнутри наружу

Стоит заметить, что проектирование и проведение соответствующих подсчетов для системы вентиляции нужно сделать на начальных этапах. Исправления в процессе проведения работ сделать практически нереально. Специалисты утверждают, что комнаты, которые находятся примерно на одном уровне, должны иметь одинаковую длину каналов вентиляции, в противном случае эффективность всей системы может резко упасть.

Существуют следующие особенности выбора параметров вентиляционной трубы:

  1. сечение канала должно быть не меньше 16 см 2, если труба выполнена из нержавеющей стали;
  2. сторона канала должна составлять не меньше 10 см, а наиболее распространенный вариант – 14 см. В этом случае его длина будет примерно 3 м;
  3. при невозможности создания одинаковой длины каналов, для всех помещений здания применяются вентиляционные решетки.

Если расчеты проведены правильно, то вы увидите, для чего нужна вентиляционная труба в каждом доме. Она обеспечит поступление свежего и вывод загрязненного воздуха до трех раз в течение всего одного часа.

Вне зависимости от вида вентиляционных систем, для беспрепятственного движения воздушных масс по всему зданию устанавливаются особые переточные решетки. При правильной организации перетока воздуха наиболее грязное помещение будет вентилироваться в самую последнюю очередь. В соответствии с этим принципом вытяжка монтируется в туалете или на кухне.

Вентиляция при ветреной погоде

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

  • Для жилых зданий —3 м3/час на 1 м2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м3/час, а для постоянных жителей — 60 м3/ час.
  • Для подсобных сооружений (гараж и т.п.) —не менее 180 м3/час.

Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

  1. Вычисляют объем каждого помещения, путем перемножения трех его размеров.
  2. Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
  3. Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
  4. Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
  5. Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
  6. Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
  7. Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.

Диаграмма для определения диаметра вентиляционной трубы

Независимое изготовление дымника

Кроме того неискушенному в строительных делах домовладельцу смастерить и установить колпак не проблематично. Материалы возможно применять подручные, подойдут остатки листовой стали.

Инструменты

  1. Ножницы для резки металла.
  2. Пара молотков различной формы.
  3. Киянка.
  4. Металлические стержни и уголки.
  5. Водостойкая эмаль либо лак для наружных работ.

Изготовление дефлектора пирамидальной формы

Процесс не сложнее прошлого, отличие в том, что на изготовление потребуется не круглый, а квадратный кусок металла.

  1. Отметьте центр страницы и прочертите к нему четыре линии от каждого угла.
  2. Медлено сгибайте лист вдоль каждой из диагоналей, по ходу подравнивая любой угол.
  3. Возможно крепить ножки и монтировать изделие на дымоход.

Установка готового оголовка

Если вы приобрели профессионально сделанный дефлектор, прикрепить его к трубе самостоятельно весьма просто.

  1. Прочтите инструкцию по сборке и монтажу. В большинстве случаев советы предельно доходчивы и стандартное оборудование установится легко и быстро.
  2. Разложите все детали и попытайтесь разобраться в последовательности сборки. Все начинается с закрепления нижнего цилиндра на выступающий конец дымовой трубы. Применяйте крепеж в виде приложенного болта-зажима.
  3. Потом возможно прикручивать верхний цилиндр (диффузор).
  4. На кронштейны крепится зонтик к верхнему цилиндру.
  5. Все соединения проверяются на прочность и дополнительно подтягиваются при необходимости.

Что будет если сделать некачественно

Не вникая в суть технологии вентиляции, многие считают, что достаточно поставить кондиционер и задача будет решена. Однако, этот агрегат гоняет воздух внутри помещения, совершенно его не освежая.

Отсутствие или неправильный расчет длины воздуховода чревато такими последствиями:

  1. При отсутствии притока насыщенного кислородом свежего воздуха жильцы дома будут страдать от головных болей. У них нарушится сон, ослабится иммунитет, снизится работоспособность.
  2. Из-за постоянной сырости на стенах, мебели, вещах и продуктах разовьется грибок и плесень. Патогенная микрофлора крайне опасна для здоровья, разрушает элементы интерьера.
  3. Страдает эстетическая составляющая. Избыточная влага оседает на стенах и окнах. На стеклах образуется испарина, постоянно стекающая на подоконники.

Согласно действующим снипам вентиляцию рекомендуется устанавливать в помещениях, которые не имеют окон. К ним относятся ванные комнаты, туалеты, кладовые и кухни, независимо от их архитектуры.

Длина трубы

К вент трубе подведены все имеющиеся в здании каналы, по которым движется воздух, выходящий через трубу на улицу.

Чтобы рассчитать высоту этой трубы, надо знать её диаметр и иметь специальную таблицу. Ячейки в таблицах содержат значения сечений воздуховодов, а левый столбик указывает ширину труб. Верхняя строка показывает, какой вышины должна быть труба при определённом диаметре в миллиметрах.

Необходимо учитывать и следующие нормы СНиП:

  1. При расположении рядом дымовой и вентиляционной труб их высота должна быть одинаковой. При несоблюдении данного требования в помещение может проникать дым от отопительного агрегата.
  2. Если воздуховод расположен не более чем на 1,5 м от конька, то его высота не должна превышать 0,5 м. Если труба отстоит от конька на расстоянии 1,5-3 м, она не должна располагаться ниже его.
  3. Если крыша плоская, то труба должна быть не ниже полуметра.

Выбирая вентиляционную трубу и определяя её месторасположение, следует учитывать и то, что она должна обладать достаточной устойчивостью к ветру. Так, труба должна устоять при 10-бальном шторме, а для этого её вес должен составлять около 50 кг на 1 квадратный метр поверхности. На картинке показано как рассчитывается высота вентиляционной трубы над крышей.

Для определения естественной вентиляции также можно использовать специальные программы. В таком случае процесс расчета значительно облегчается. Для этого необходимо определить оптимальное количество поступаемого воздуха в жилое или подсобное помещение соответственно. Программа определяет и такие данные:

  • средняя температура на улице и в помещении;
  • форма воздуховодной трубы;
  • степень шероховатости стенок внутри воздуховода;
  • сопротивление, которое образуется при движении воздуха.

В результате программа определяет, какой длины должна быть вент труба для обеспечения оптимального движения воздуха в заданных условиях.

Рассчитывая значения для воздуховода необходимо учитывать и показатели сопротивления при передвижении воздушных потоков. На возникновение сопротивления влияют сетки, решетки и прочие детали конструкции.

Диаметр трубы

Для вычисления значений вент труб на основе кратности воздухообмена используется таблица СНиП. Под кратностью воздухообмена понимается показатель, определяющий, сколько раз за один час меняется воздух в комнате. Перед вычислением диаметра вент трубы требуется выполнить следующие действия:

  • Вычислить объём каждого из имеющихся помещений.
  • Определить объём воздуха, который необходим для нормальной циркуляции. Для этого используется формула:

Используя приведенную формулу, рассчитывается объём отдельно для каждой комнаты.

  • Как правило, для помещений используется нормирование вытяжки или притока. Иногда в комнатах необходимо организовать не только приток воздуха, но и его эффективный отток.
  • Делая расчеты, учитывайте, что значение L следует округлять в большую сторону. После округления полученное значение должно делиться на 5.
  • После определения требующегося объёма воздуха для всей площади жилья используется специальная диаграмма, позволяющая вычислить диаметр трубы. При этом следует знать, что в центральной вентиляционной трубе скорость должна быть не больше 5 м/с, а в её ответвлениях — не более 3 м/с.

Вентиляция снип нормы

Во время строительства за соответствием всем требованиям отвечает технический надзор со стороны заказчика, производственный надзор со стороны исполняющей работы организации и в качестве авторского надзора привлекают специалистов, которые проект разрабатывали. Для простоты понимания все нормативные документы для систем вентиляции многоэтажного жилого дома можно условно разнести на две группы:

А. Обязательные нормативные документы Госстроя России, Правительства Москвы и администрации субъектов РФ и нормативные документы ГПС МЧС России. Базовый список.

Своды правил:

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Государственные стандарты:

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила:

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий. СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Преимущества утепления


Согласно СниП утепление дает возможность создать в помещениях микроклимат, в котором люди могут комфортно жить и работать. При качественно выполненном утеплении:

  • уменьшается теплообмен;
  • предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
  • снижается риск возгорания;
  • ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
  • уменьшается теплопередача во внешнюю среду.

Толщина слоя теплоизоляции зависит от таких параметров как:

  • наличия точки росы,
  • формы, размеров воздухоотвода,
  • теплопроводности утеплителя,
  • температурного перепада между вентсистемой и помещением.

Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно. Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.

Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.

Как утеплить

Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.

Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.

Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:

  • подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
  • минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
  • дождавшись окончательного высыхания, устанавливают фасадные дюбели;
  • укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
  • после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.

2019 stylekrov.ru

Основные параметры, влияющие на высоту вентканалов над кровлей

Для создания правильного микроклимата дом нужно оборудовать системой циркуляции воздуха. Гарантировать правильную работу поможет верная высота вентшахты над кровлей. Методики расчетов зависят от типа вентиляции. На размер наружной части вентканалов влияют следующие факторы.

  • Форма вентканала. Часто осуществляется комбинация квадратного сечения и круглого.
  • Объем притока воздуха. Осуществляется через окно, специальный приточный клапан, вмонтированный в стену или приставной.
  • Длина трубы меняется от формы крыши, расположения конька, дымовой трубы. Для ее вычисления применяется показатель кратности на основе правил СНиП.
  • Требования норм и правил к воздуховодам.

Сооружая вентиляционные каналы, владелец помещения обязан уведомить эксплуатационную компанию.

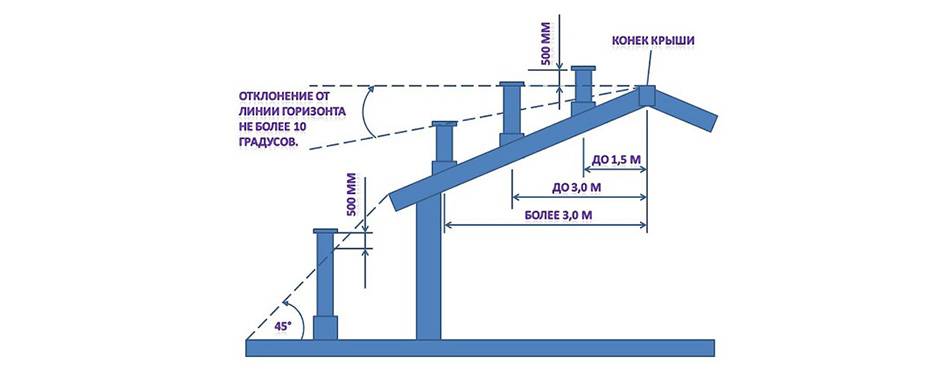

Размеры относительно конька

При расположении воздуховода около конька — не далее 1,5 м, наружная высота трубы не должна превышать 50 см. Если канал вентиляции отнесен к краю крыши на расстояние от 1,5 до 3 м, он должен быть вровень с коньком дома. При отнесении канала вентиляции дальше 3 м его высота снижается по отношению к коньку дома не более чем на 10 градусов.

Конструкция кровли

Высота вентиляционной трубы над крышей без уклона должна быть не менее 50 см. Вентиляционная труба должна выдерживать шквалистый ветер и 10-бальный шторм. Для этого вес ее должен быть не менее 50 кг/кв. м. поверхности.

Сечение

При отсутствии механизмов принудительного удаления лучший вариант — круглая труба. Такой тип воздуховодов прочнее, герметичнее, аэродинамичнее, по сравнению с прямоугольным или квадратным сечением.

Перед подсчетом диаметра закладываются следующие параметры:

  • объем каждого из вентилируемых помещений;
  • объем воздуха для нормальной циркуляции для каждой комнаты.

По диаграмме вычисляется диаметр трубы после определения общего объема помещений. При этом скорость течения в центральной магистрали не должна превышать 5 м/с, а в боковых — 3 м/с.

Вентиляция

С внешней стороны стены вентканал не ставится, так как при этом образуется конденсат и снижается скорость потока. Объем притока должен составлять в жилом помещении 3 м³/ч на 1 кв. м., независимо от количества людей. По санитарным нормам временно находящимся достаточно 20 м³/ч, постоянным жильцам — 60 м³/ч. В подсобных помещениях — от 180 м³/ч.

Правила пожарной безопасности

Правила СНиП предусматривают проверку, прочистку дымоходов и вентиляционных труб следующим образом:

  • перед отопительным сезоном;
  • 1 раз в 3 месяца или чаще для комбинированных и кирпичных воздуховодов;
  • 1 раз в год или чаще для асбоцементных труб, керамических и изделий из жаропрочного бетона.

Первичная проверка оценивает не только материалы изготовления. Анализируется отсутствие засоров, неровностей труб, присутствие отдельный дымовых и вентиляционных выходов. Правила СНиП запрещают выводить продукты горения в каналы вентиляции. Самостоятельная прочистка разрешена после прохождения инструктажа с получением бумаги об окончании обучения.

Высота вентиляционной трубы над крышей

Чтобы внутри дома всегда царил благоприятный микроклимат, не было излишней влажности и неприятных запахов, необходимо позаботиться об установке вентиляционной системы.

Все вентиляционные каналы, расположенные внутри дома, должны объединяться наружной вентиляционной трубой. Именно через нее воздух из дома будет выходить наружу.

Какой высоты должна быть вентиляционная труба

1. Высота вентиляционной трубы над крышей, расположенной рядом с дымовой трубой, должна быть равной этой трубе.

2. Над плоской кровлей труба должна возвышаться на высоту не менее 500 миллиметров.

3. Если труба расположена на расстоянии не больше полутора метров от парапета, либо от конька, ее высота над коньком кровли должна быть больше 500 миллиметров.

5. Вентиляционная труба, находящаяся от конька на расстоянии больше чем три метра, должна быть высотой не ниже линии, ориентировочно проведенной по направлению вниз от конька крыши по направлению к линии горизонта. Данную линию необходимо проводить под углом в 10 градусов.

Как рассчитать точную высоту

Чтобы определить точную высоту вентиляционной трубы над крышей достаточно знать ее диаметр. Далее, в зависимости от диаметра, по приведенной ниже таблице производится расчет высоты.

Методы расчета потерь давления в вентиляционной трубе

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10 о , то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Вопрос :

Где регламентируется высота вентшахт (естественная вытяжная вентиляция) на плоской кровле с парапетом?

Ответ :

Правила и нормы технической эксплуатации жилищного фонда (утв. постановлением Госстроя РФ от 27 сентября 2003 года N 170)

4.6.1.27. Следует обеспечить достаточную высоту вентиляционных устройств. Для плоских кровель высота вентшахт должна быть на 0,7 м выше крыши, парапета или др. выступающих элементов здания, высота канализационной вытяжной трубы должна быть выше края вентшахты на 0,15 м.

СП 2.3.6.1079-01 «Санитарно-эпидемиологические требования к организациям общественного питания, изготовлению и оборотоспособности в них пищевых продуктов и продовольственного сырья»

IV. Требования к условиям работы в производственных помещениях

4.6. Устройство и оборудование выбросов систем местной вытяжной вентиляции не должны влиять на ухудшение условий проживания и пребывания людей в жилых домах, помещениях и зданиях иного назначения.

Система вытяжной вентиляции организаций, расположенных в зданиях иного назначения, оборудуется отдельно от системы вентиляции этих зданий. Шахты вытяжной вентиляции выступают над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м.

СП 2.3.6.1066-01 «Санитарно-эпидемиологические требования к организациям торговли и обороту в них продовольственного сырья и пищевых продуктов»

4.4. Система вентиляции организаций торговли, расположенных в жилых домах и зданиях иного назначения, оборудуется отдельно от системы вентиляции этих зданий. Для складских помещений продовольственных и непродовольственных товаров в организациях торговли системы вентиляции оборудуются раздельными.

Шахты вытяжной вентиляции выступают над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м.

Для плоских кровель высота вентшахт должна быть на 0,7 м выше крыши, парапета или др. выступающих элементов здания, для организаций общественного питания и торговли пищевыми продуктами шахты вытяжной вентиляции выступают над коньком крыши или поверхностью плоской кровли на высоту не менее 1 м.

Для эффективной работы вентиляционной системы важно правильно рассчитать высоту вентканалов над кровлей, через которые выходит отработанный воздух. Ошибка в расчетах, когда труба расположена слишком низко относительно крыши, приведет к тому, что отработанный воздух будет поступать обратно в помещение, поскольку возникнет обратная тяга. Если же труба будет располагаться слишком высоко, то работа отопительных приборов в помещении не будет эффективной: теплый воздух быстро выходит на улицу, и помещение нагревается слабо

Следовательно, от высоты трубы вентканала зависит расход топлива и атмосфера в помещении

Если же труба будет располагаться слишком высоко, то работа отопительных приборов в помещении не будет эффективной: теплый воздух быстро выходит на улицу, и помещение нагревается слабо. Следовательно, от высоты трубы вентканала зависит расход топлива и атмосфера в помещении.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
