Принцип действия
Для аналогового типа прибора не требуется собственный источник питания. Его принцип работы такой же как у амперметра, и работает аналоговое устройство лучше всего в диапазоне радиоволн и электромагнитных полей. Внутри корпуса прибора находятся индукционные катушки, и когда щупы касаются проводника, то в катушках начинает образовываться ток. Созданное магнитное поле отклоняет индикаторную стрелку на некоторый угол. Величина этого угла зависит от силы возникшего тока, и стрелка по нарисованной шкале указывает значение измерений.
В цифровых приборах размещена текстолитовая печатная плата, на которой расположена цифровая микросхема, отвечающая за обработку полученных данных. Для работы электросхемы и экрана цифровые устройства питаются от батарей или от внешнего источника питания.
Цифровые мультиметры обладают меньшей погрешностью измерений и имеют более точные показатели, чем их аналоговые коллеги.
Аналоговые приборы имеют два типа шкалы:
- Равномерная индикация.
- Логарифмические показатели.
Равномерная шкала очень чувствительная к перегрузкам, поэтому на переключателе сначала устанавливают большое значение масштабного коэффициента, который постепенно уменьшают. Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.
Таким образом, основными узлами мультиметров являются:
- Дисплей для показа измеряемых значений.
- Разъёмы для щупов и сами щупы.
- Переключатель различных режимов и диапазонов.
Самодельная бесконтактная прозвонка
Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.
Схема детектора
Перечень необходимых радиодеталей:
- переменное сопротивление R1 – 100 кОм;
- резистор R2 – от 4 до 8 МОм;
- конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
- конденсатор керамического типа с емкостью 0,1 мкФ;
- D1 – микросхема LAG 665 (желательно в корпусе DIP);
- SP – обычный наушник от телефонной гарнитуры.
Схема может питаться от источника с напряжением от 2 до 5 вольт.
Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.
Щуп для самодельного детектора обрыва
Правильно собранная бесконтактная прозвонка кабеля не требует настройки.
Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки
Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.
{SOURCE}
Прозвонка проводки между распределительными коробками
В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.
- Сначала отключают электричество в квартире с помощью вводного автомата.
- Один конец дополнительного проводника через “крокодилы” подключается к одному из выводов в коробке, а другой – к одному щупу мультиметра. При этом везде отключаются нагрузки.
- Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.
Последовательность действий при прозвонке

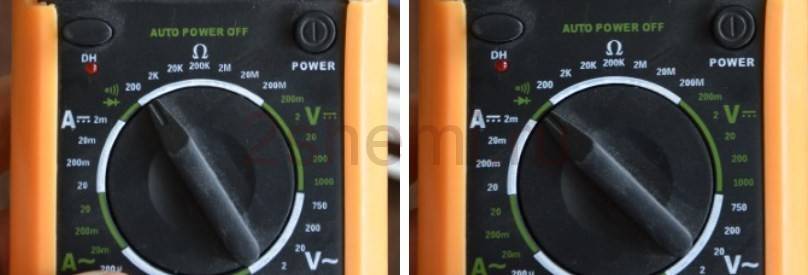

- Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
- Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
- Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
- Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
- Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
- В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.
Картофель и витые пары
Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:
- Картофель разрезается на пополам;
- Кабеля по одному засовываются в него на один сантиметр;
- Дистанция между проводами – несколько миллиметров;
- Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;
Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко
Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.
Пример прозвонки проводов
Прозвонка проводов в режиме зуммера
Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.
Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:
- Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
- Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
- У современных моделей прозвонить клеммники-зажимы.
- Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
- Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
- В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
- Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.
Клеммники у стандартных розеток отсутствуют.
Особенности процесса прозвонки
Процесс прозвонки проводов
Измерения имеют несколько нюансов:
- Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
- При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
- Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
- Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
- По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.
Берём мультиметр и включаем щупы
Итак, подходим к ситуации, когда у нас есть оголенные концы проводов с обеих сторон. И теперь перед нами 3 варианта:
- Короткий провод — можно проверить в одном месте с помощью мультиметровых щупов
- Длинный провод — конец провода на большом расстоянии от нас или в двух разных помещениях
- Длинный кабель — только один провод работает на данном участке или много проводов, но мы хотим проверить каждый отдельно.
Начнем с подключения щупов к измерителю. Подключите черный зонд к разъему обозначенному COM, а красный туда, где находится символ сопротивления резистора Ω, поскольку мы фактически проверим сопротивление провода.
Следующий шаг — выбор диапазона. Это символ единицы сопротивления Ω. В данном тестере измерение сопротивления и прозвонка обрыва находятся на одном и том же месте. Поэтому устанавливаем переключатель на эту позицию, а затем используя синюю кнопку выбираем опцию «измерение обрыва», которая подтверждается соответствующим символом в верхней части дисплея.
Если индикатор высветил 0L — это означает, что электрическое сопротивление слишком велико, фактически бесконечно.
В мультиметрах без автоматического выбора диапазона (китайская модель 830) ищем идентичные символы на циферблате. К примеру можно выбрать измерение сопротивления в диапазоне 0-200 Ом. В обоих случаях мы измеряем то же самое, за исключением того, что во время измерения сопротивления мультиметр не сигнализирует звуком низкий уровень сопротивления (замыкание), как это имеет место при измерении непрерывности цепи.
Необходимость прозвонки провода
Прозвонка сетевого кабеля мультиметром
Процесс прозвонки предусматривает появления зуммера, если на тестируемых участках присутствует электрическая связь. Проверка выполняется в следующих случаях:
- Не работает выключатель или розетка. Изначально нужно осмотреть соединения в распредкоробе, проверить лампу. Затем прозванивается провод – мультиметр даст сигнал о проблеме.
- Перегружена сеть. Применение мощного перфоратора для сверления стен может стать причиной разрыва электросвязи.
- Короткое замыкание. Чаще всего наблюдается при перегрузке линии или в результате устаревания проводки.
- Поиск жил в больших зонах магистрали. Прибор используется в случаях невозможности определения проводника по цветной маркировке.
- Поломки бытовой техники. Прозвонка определяется работоспособность выключателей, ламп, утюгов.
- Ремонт и пайка плат. Тестирование схемы мультиметром – обязательный этап работ.
Как прозвонить проводку
Прозвонка розетки мультиметром
Самый простой способ – обратиться к специалистам. Если освоить правила и техники, можно справиться своими силами.
Правила безопасной прозвонки проводки
Действия с электричеством требуют соблюдения технических норм безопасности. Помимо сохранения здоровья, правила позволяют выполнить работу быстро и точно. К основным моментам относятся:
обесточивание цепи;
концы проводов необходимо обезопасить наконечниками – «крокодилами»;
при проверке проводов большой длины важно не касаться их пальцами;
многожильные кабели разделяют, зачищают.
Последнее правило важно при работе с цепями, которые предназначены для сетей с большим напряжением. Если нагрузка небольшая, можно упростить процесс
Как проверить проводку на этапе прокладки
Прокладка кабеля в штробе
Провода укладывают в специальные штробы (выемки) или по стенам. Затем следует этап штукатурки и отделки. Проверка проводки в квартире или другом помещении проводится до этого момента.
Ошибки совершают строители и электрики. В первом случае необходимо тщательно контролировать и проверять работу. Во втором – использовать подготовленную схему, своевременно делать прозвон проводки в квартире (до штукатурки и отделки). Проверка электропроводки начинается с таких мероприятий:
- внешний осмотр;
- проверка на замыкание;
- поверка мегаомметром;
- прозвон.
Как прозвонить проводку мультиметром
Чтобы прозвонить провода в квартире, проще всего понять схему работы с мультиметром. Если считать, что изначально электрика была установлена по всем правилам, проверка не займет много времени.
Когда в комнате гаснет лампочка, первое, что нужно сделать – проверить исправность. Обесточивание помещения – начальный этап. Прозвонить проводку мультиметром – быстрый и безопасный способ проверки электрики в квартире. При соблюдении правил и требований безопасности сделать это можно самостоятельно.
Поиск места обрыва
После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.
Модель MS6812R
Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.
Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.
Как работает прозвонка
Мультиметр имеет свой источник питания, и с его помощью в обесточенный проводник подается напряжение.
Через мультиметр в проводник подается напряжение.
Каждый материал имеет сопротивление, которое можно измерить или вычислить. Мультиметром, установленным на позицию «определение сопротивления», проводится тестирование провода. На дисплее прибора указывается величина сопротивления материала.
Сила тока I прямо пропорциональна напряжению U и обратно пропорциональна сопротивлению R. Эту формулу многие помнят из уроков физики.
I=U/R
Значит то напряжение, которое есть в мультиметре, подается на проверяемый проводник. Происходит анализ данных материала, и результат выводится на дисплей.
Как проверить целостность провода в режиме определения сопротивления
В мультиметрах, где отсутствует функция прозвонки, проверку целостности провода можно осуществлять в режим измерения сопротивления.
Определение сопротивления мультиметром
В данном случае щупы подключаются также, как и при прозвонке, а прибор выставляется в режим определения сопротивления (Ω).
Начинать измерения нужно на самом минимальном пороге шкалы прибора — например 200 Ом. Все действия такие же, как и при прозвонке. Нужно лишь следить за показаниями прибора. Если провод цел, то на дисплее отобразиться величина его сопротивления. Если есть обрыв, то сопротивление не отобразиться (OL — состояние перегрузки).
Соблюдение техники безопасности и правил работы с мультиметром
Все работы с электрикой нужно проводить в обесточенном помещении
Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:
- Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
- Обесточить цепь, отключив автоматы питания в распредщите.
- Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
- Учитывать искажение результатов от диодов сети.
- Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
- Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

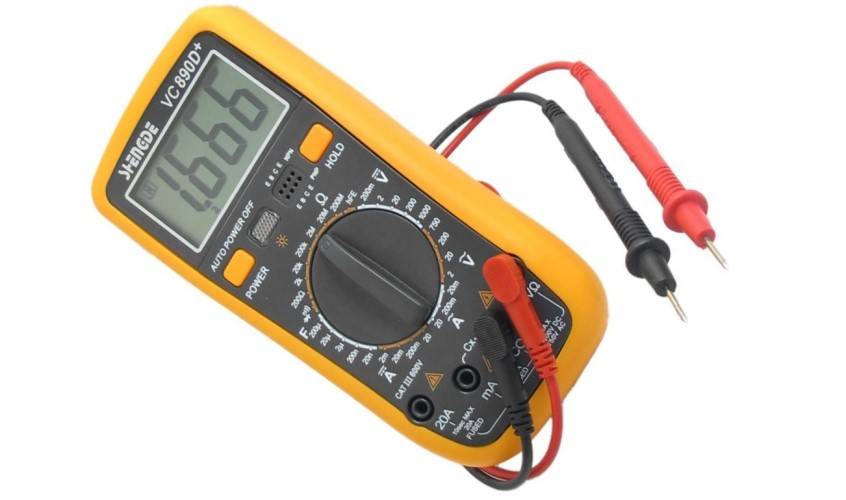

Устройство прибора
Устройства могут различаться по внешнему виду, но принципиально мультиметры делятся на аналоговые аппараты и цифровые приборы.
Аналоговые приборы уже постепенно вытесняются с рынка цифровыми, но в домах у многих домашних мастеров еще можно встретить аналоговые устройства.
Такие аппараты снабжены индикаторным экраном со шкалой и стрелкой. Преимуществом этих моделей является наглядность показа измерений. Отклонение стрелки визуально легче оценить, чем мелькание цифр на электронном табло цифровых приборов. Часто при прозвонке необходимо оценить примерные показатели сопротивления или, вообще, его наличие или присутствие, поэтому аналоговые устройства подходят для большинства практических работ.
Цифровые мультиметры имеют более сложную электронную начинку и цифровой дисплей. Этот тип устройств используют в основном на производстве и в промышленности.
Корпуса всех мультиметров имеют выходы для двух щупов. Это два провода в изоляции, заканчивающиеся иглоподобными металлическими насадками. В ряде случаев на насадки надевают специальные зажимы, так называемые «крокодилы»
При выборе прибора нужно особое внимание уделять качеству щупов. От них зависит правильность измерений
Соблюдение техники безопасности и правил работы с мультиметром
При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.
При ремонте квартиры всегда следует уделять внимание электропроводке. Вызов специалиста для устранения неисправностей домашней электросети обойдется дорого
Если выполнять необходимые правила, ремонтом электричества можно заниматься самостоятельно. Ничего сложного здесь нет, чтобы понять, как мультиметром прозванивают провода.
Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны
При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.
В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания
Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно
Все работы с электрикой нужно проводить в обесточенном помещенииПрозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:
- Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
- Обесточить цепь, отключив автоматы питания в распредщите.
- Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
- Учитывать искажение результатов от диодов сети.
- Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
- Использовать на концах измерителей наконечники-крокодилы для надежности контактов.
Все работы с электрикой нужно проводить в обесточенном помещении
Причины возникновения КЗ
Причины возникновения таких аварийных ситуаций бывают самыми разнообразными.
Повреждение изоляционного слоя – наиболее распространённое явление во время ремонта или перепланировки. Например, попавший в изоляцию гвоздь, который вбили в стену. Нарушение изоляции при попадании воды – например, от соседей. Более всего страдают соединения проводников, защищённые изоляционной лентой, при монтаже. Старение кабелей, особенно в старых постройках. В то время провода не имели столь качественной изоляции, как сейчас. Со временем она начинает разрушаться, что приводит к КЗ. Воздействие грызунов, которые любят пробовать электропроводку на вкус, рискуя своей жизнью. Такие явления имеют место в частных домах, подвалы которых облюбовывают мыши и крысы. Слишком большая сетевая нагрузка для проводки, на которую токоведущие жилы не рассчитаны. Как следствие – перегрев и разрушение изоляции. Вышедший из строя электроприбор, который при подключении к электросети создаёт короткое замыкание.
Чем можно прозвонить провода?
Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:
- различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
- самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
- мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;
Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.
Прозваниваем проводку в квартире мультиметром
Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.
Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.
Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.
Если автоматы не сработали
- Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
- Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
- Выкрутить из патрона лампу.
- Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
- Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
- Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
- Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.
В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.
Если автомат сработал
Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.
Прозвонка проводки в этом случае выполняется следующим образом.
- С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
- Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
- В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
- Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.
Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.
