Каким проводом лучше всего делать проводку в квартире

Как подсчитать параметры нужного кабеля

Если линия электропередачи внушительной длины (100 и больше метров), то все расчеты надо делать учитывая потери тока, что будут происходить непосредственно на кабель. В обязательном порядке это делается при проектировании электроснабжения домов. Все начальные данные заносят в проект заранее, для контроля и перестраховки их перепроверяют, используя норму мощности, выделенную на весь дом и протяженность от него до столба. Высчитать нужные параметры помогает следующая таблица:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. Если он будет, все новые приборы, появившиеся в квартире можно спокойно включать, не опасаясь перегрузки.

Если сечения не хватает, то выхода только два: замена проводки или отказ от одновременного использования мощной домашней техники.

Если срочно требуется удлинить розетку, а нужного провода рядом нет, можно воспользоваться различными кабелями, сцепив их параллельно друг другу. Такой метод не применяют постоянно, а прибегают к нему в моменты крайней необходимости, но если уж он и используется, а тем более для подключения мощного устройства, то нужно использовать провода одинакового сечения

Если и это требование не получается выполнить, то подсчитывая, выдержит ли провод, надо принимать во внимание только кабель меньшего сечения

Особенности подключения электрического оборудования

Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.

Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.

Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг — LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.

Какие провода не подойдут?

Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?

Провод ПВС

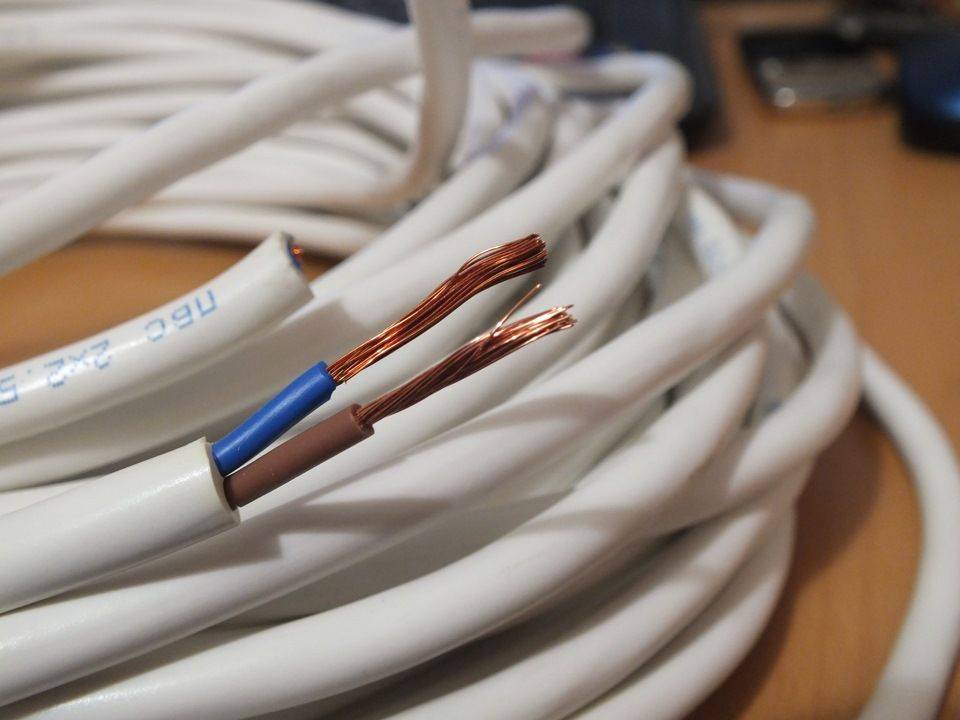

Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.

Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.

Для устройства стационарной проводки не подходит, потому что:

1. Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
2. Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
3. Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.

Провода ПВВП, ШВВП

Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.

Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.

Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.

Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

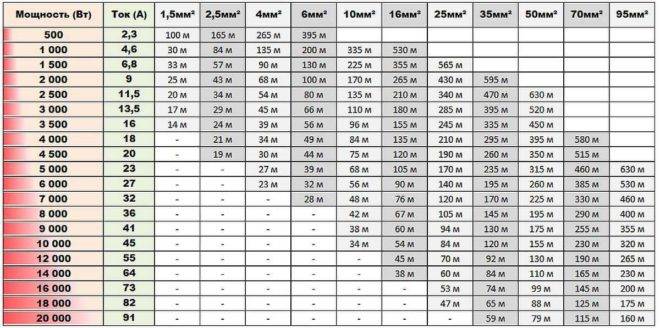

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

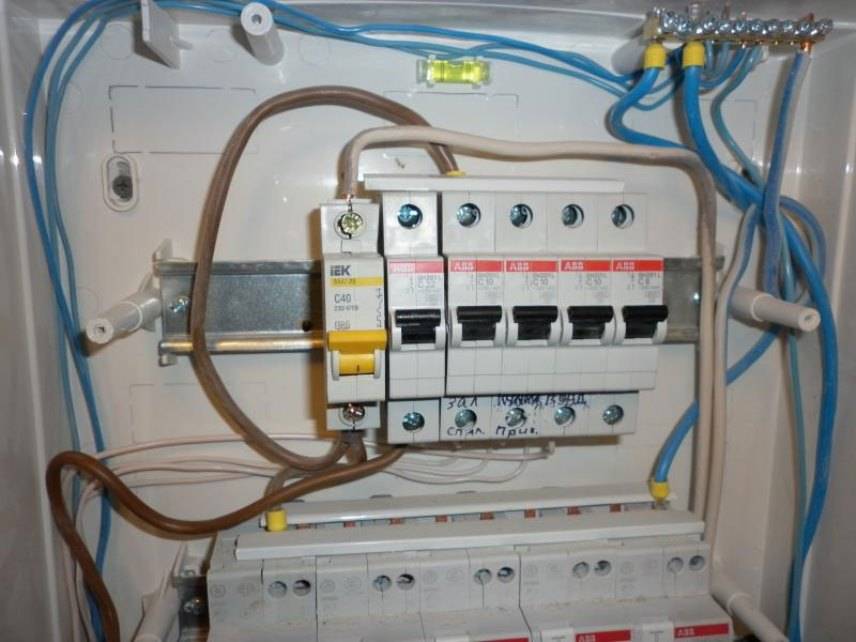

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Типовые схемы электропроводки в квартире

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение. мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

• места выхода и направления прокладки каждого кабеля;
• клемм подсоединения кабелей;
• характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

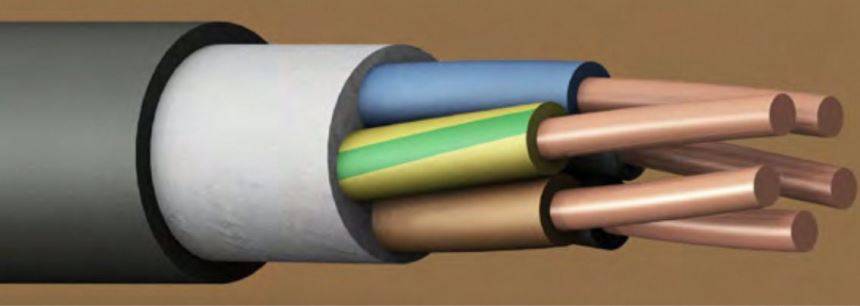

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.

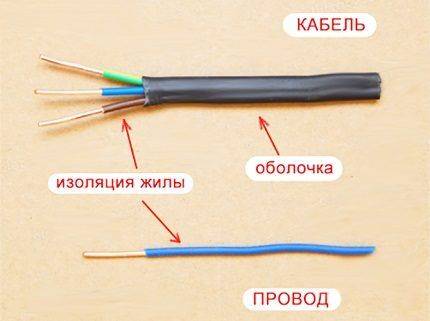

• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

В каких случаях нужно выполнять замену квартирной проводки

Электрическую проводку в домах и квартирах меняют в таких случаях, как:

1. Физический износ кабельной разводки. Это выражается в хрупкости, растрескивании изоляции, ломкости металлических жил, что может привести к коротким замыканиям. Физический износ проводки наступает после 20-30 лет эксплуатации.
2. Несоответствие сечения токопроводящих жил нагрузке. С приобретением новой бытовой техники суммарная потребляемая мощность возрастает и может превысить ту, на которую рассчитана проводка. Это выражается в том, что провода начинают перегреваться, розетки плавятся, автомат выбивает.
3. Монтирование проводки из алюминиевых проводов. Согласно действующим нормам, в квартирах монтировать проводку можно только кабелями с медными жилами, поскольку они в большей мере соответствуют требованиям пожарной безопасности.

Также желательно менять электропроводку во время капитального ремонта.

Даже если кабельная разводка пока не исчерпала своего ресурса, это может произойти в ближайшие несколько лет, и тогда придется отделывать стены заново.

Рекомендация по выбору кабелей

Для внутриквартирной проводки (линии освещения, подключение розеток) целесообразно использовать следующие марки кабельной продукции. Это не единственные варианты, хотя и самые применяемые.

ВВГ

Для проводки скрытым способом – отличный выбор. Внешняя и внутренняя изоляция – винил, гибкость достаточная (см. расшифровку маркировки выше).

Если первая литера «А», то жилы из алюминия (АВВГ)

Такая продукция пользуется меньшим спросом, поэтому продавцы нередко ее позиционируют как абсолютно идентичную медному кабелю и рекомендуют покупателям, при этом акцентируя внимание на более низкой цене. О разнице материалов жил уже сказано, и это нужно учитывать.

NYM

Импортный аналог ВВГ. Основная разница лишь в цене – кабель немецкого производства стоит дороже. Можно добавить, что он более гибкий, но для внутриквартирной проводки небольшое отличие по данному параметру не принципиально.

«Лапша» используется не так часто. В основном, при переустановке розетки на другое место.

ПВС

Проводники многожильные. В основном провод ПВС используется для присоединения к линии бытовых и осветительных приборов стационарной установки, подключения розеток, самостоятельного изготовления переносок (удлинителей).

Разница между кабелем и проводом

Отличие кабеля от провода

Кабель – пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод – это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

• буква «А» впереди указывает, что это алюминиевый провод;
• «П» – медный провод;
• «ПП» – 2 или 3 плоские медные жилы;
• следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
• «Н» – дополнительная защита негорючим наиритом, «В» – винилом;
• «Г» – буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
• «ТО» – противогнилостное покрытие.

Маркировка силового кабеля

При маркировке кабелей ГОСТом установлен следующий порядок:

• Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
• Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
• Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
• Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
• Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

Кабель 5 категории

Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение – главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

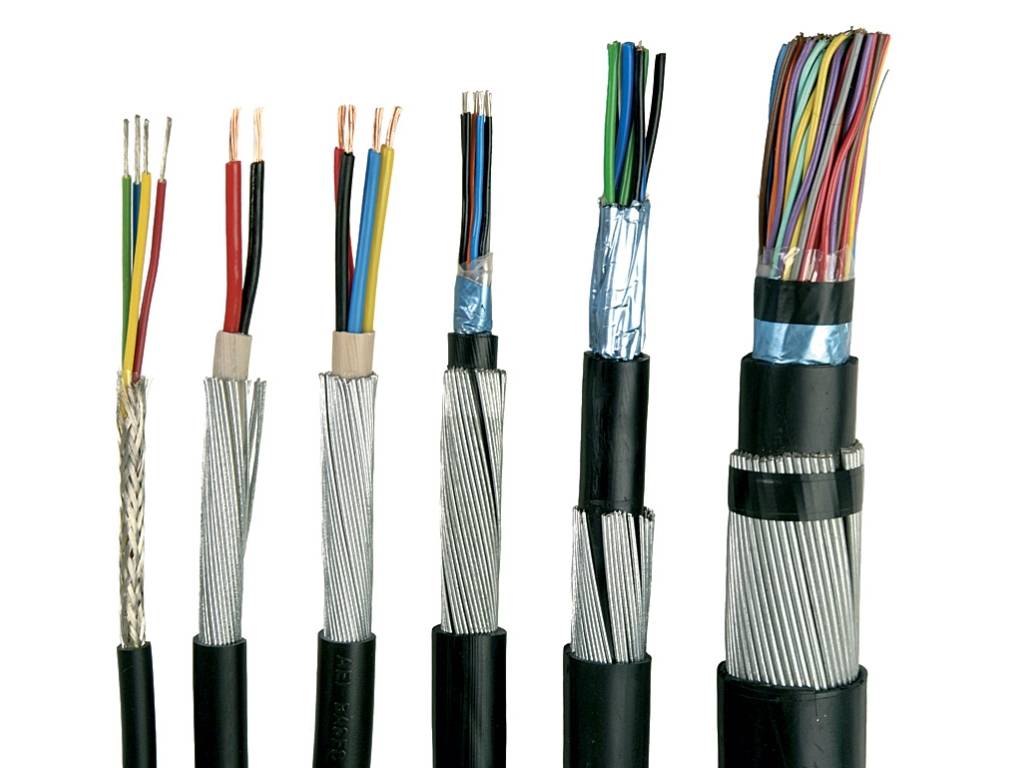

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

• Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
• Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
• Устройства связи встречаются в системах сигнализации и проводной связи.
• Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
• Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.

Провод ПУГНП

По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

• Для стационарной прокладки в закрытых помещениях подойдут провода – ПУГНП, ПУНП, АПУНП, ПВС.
• В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия – ПВ-1, ПВ-3, АПВ, МКЭШ.
• В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
• Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
• Слаботочной связи – ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода – от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

Сечение кабеля квартирного ввода

Мощность, приходящаяся на кабель ввода и, соответственно, сила проводимого им тока ограничены величиной выделенной мощности, определенной Энергосбытом и контролируемой вводным автоматом. Порог его срабатывания, как правило, составляет 25А. Чаще всего в МКД вводные автоматы устанавливаются в электрощитках вне квартир. Кабель, проложенный от автомата внутрь жилых помещений, как раз и является вводным, о котором я сейчас и поведу речь.

В квартирах сечение вводного кабеля может быть:

• в однофазных сетях – медный кабель 3×10 мм2 (трехжильный – фаза, заземление и ноль; 10 мм2 для каждой жилы) в паре с защитным автоматом на 50 А;
• в трехфазных сетях – медный кабель 5×4 мм2 (пятижильный – три фазы, заземление и ноль; 2,5 мм2 на каждую жилу) в паре с защитным автоматом на 25 А.

Выделенная мощность может варьироваться в зависимости от возраста здания и наличия в нем газовых или электрических плит. Косвенным свидетельством реальной величины этого параметра может являться номинал автомата на вводе в квартиру. В любом случае, вы никогда не пожалеете, если в качестве вводного кабеля будут использованы провода, указанные чуть выше.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

• одножильная (однопроволочная);
• многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

• марку провода;
• наименование предприятия-изготовителя;
• дату выпуска;
• количество жил и их сечение;
• величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Заключение

Диапазон цен электрокабелей, представленных в продаже довольно широк. Но, если где-то и можно сэкономить, то только не в этом случае. Если цена слишком низкая, это уже должно вызвать подозрение, поскольку при производстве кабельного изделия могли применяться некачественные материалы. Либо провод имеет сечение меньше заявленного. Так же мы не рекомендуем покупать продукцию неизвестных китайских производителей. Некоторые из них продают омедненные алюминиевые провода. Внешне они выглядят, как медные, но на самом деле отличаются рабочими характеристиками.

Опираясь на рекомендацию электриков, из разновидностей проводов, вы учитываете такие факторы, как: пожаростойкость, экономность, хорошая проводимость электроэнергии и качественная защита от внешних воздействий. Всё это подбирается под условия помещения, нагрузку и тип скрытой проводки. Она может быть встроена в стене или в гипсокартонных конструкциях. Полагайтесь на электрика не действуйте в одиночку. С учетом всех тонкостей смело идите покупать проводку, которая вам подойдет.
