Устройство электрических теплых полов под плитку

Основные модификации электрического теплого пола

Существует насколько видов электрического теплого пола, и каждый из них можно смонтировать своими руками. Для этого нужно ознакомиться с технологией и произвести монтаж согласно инструкции.

Для деревянного лучше подойдет пленочный теплый пол, а на бетонное основание лучше укладывать греющие кабели или маты.

Нагревательные кабели – имеют незначительное электромагнитное излучение (ЭМИ), но под отделочным материалом оно не способно нанести вред человеку.

Нагревательный кабель

Укладываются под стяжку или под слой клея, если планируется укладывать в качестве напольного покрытия плитку. Существует две разновидности нагревательных кабелей.
Одножильный – применяется ля обогрева промышленных помещений. Крепится к основанию с помощью монтажной ленты с расстоянием между жилами не менее 5 см. Слой стяжки под таким кабелем должен быть не менее 3 см.

Одножильный кабель

Двужильный – имеет меньшее ЭМИ и применяется в жилых помещениях. Монтаж осуществляется таким же образом, как и одножильного кабеля. Требования к толщине стяжки и шагу жил такие же, как у одножильного кабеля.

Двужильный кабель

Нагревательные маты – в этой модификации греющие кабели прикреплены к специальному мату из монтажной сетки. При установке такого греющего элемента не требуется заливать его стяжкой. На него можно укладывать плитку, ламинат и другие напольные покрытия.

Нагревательные маты

Пленочный греющий пол – его можно легко смонтировать своими руками на любое ровное основание. При монтаже не требуется заливать стяжку. Применяется на деревянных основаниях под ламинатом и линолеумом. Тонкая пленки прекрасно ложится на поверхность и не создает неровностей, которые могут препятствовать установке декоративных покрытий. В отличие от греющих кабелей пленочный пол греет помещение за счет инфракрасного излучения, которое несет пользу для здоровья человека. Монтаж пленочных матов достаточно прост, чтобы произвести работы самостоятельно. Перед началом работ можно посмотреть видео на нашем сайте и сделать свой дом теплее согласно технологии.

Плёночный греющий пол

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу

Watch this video on YouTube

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

  1. Демонтаж старого покрытия.
  2. Очистку пола от грязи и сора.
  3. Обезжиривание поверхности и обработка праймером.
  4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

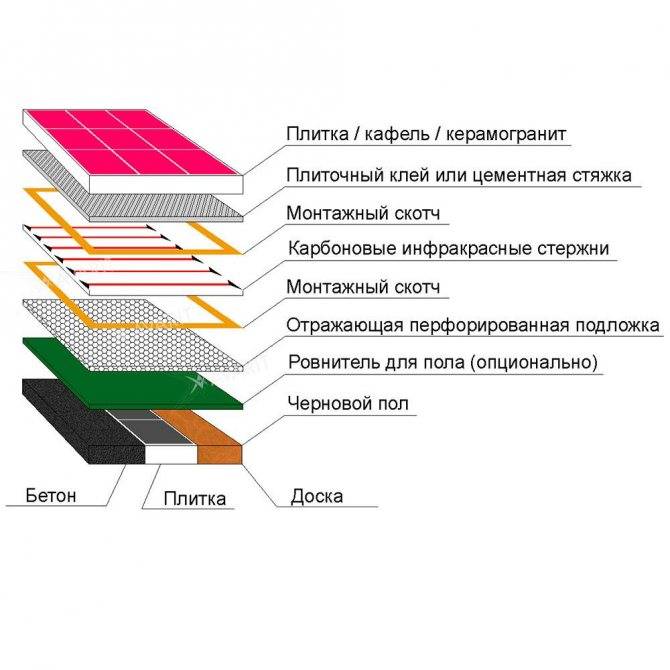

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Технология укладки теплого пола под плитку пошаговая инструкция

Когда будут подготовлены все инструменты и материалы, можно начать укладывать электрический пол своими руками.

  1. Раскатайте подготовленные заранее нагревательные маты. Для того чтобы их зафиксировать, используйте бумажный скотч, который не позволит матам двигаться во время укладки плитки.
  2. Когда маты будут уложены, то с помощью тестера проверьте в обязательном порядке наличие повреждений путем замера сопротивления.
  3. Когда монтаж мат будет закончен – приступайте к укладке плитки на пол помещения. Этот этап работы наиболее трудоемкий и к нему необходимо отнестись максимально ответственно. Используя зубчатый шпатель, нанесите достаточно толстый слой клея, чтобы весь кабель на матах был полностью покрытым.
  4. Затем укладывайте плитку, выравнивайте ее, используя уровень.
  5. Воткните во все зазоры крестики. Включить подогрев можно только после того, как клей полностью высохнет и ни часом раньше. О времени высыхания клея можно узнать из инструкции на упаковке.
  6. Затрите швы и подключите терморегулятор.

Теплый пол электрический под плитку монтаж видео

Технология как укладывать электрический пол своими руками не вызывает никаких сложностей у человека, который даже впервые сталкивается с подобной процедурой. Когда все будет готово, то вы можете включать теплый пол и наслаждаться теплом и уютом в комнате. Кроме того, это очень хорошая альтернатива для тех семей, которые имеют маленьких детей. Электрический обогрев пола защитит ваших детей от переохлаждения, и они будут гораздо меньше болеть.

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Подготовка основания

До того, как укладывать теплый пол, необходимо должным образом подготовить для него основание. Кабель положено класть только на поверхность, ровную, без пыли и грязи.

Поэтому подготовительный этап включает такие мероприятия:

  • удаление пыли, мусора;
  • нанесение грунтовки;
  • при сильных перепадах высоты, рекомендуется создать стяжку (но продолжать дальнейшие работы придется только после её полного высыхания);
  • когда существуют временные ограничения, можно выбрать выравнивание посредством создания наливных полов;
  • кабель не рекомендуется класть сверху дерева, фанеры, это станет причиной пустых потерь тепла;
  • на этом же этапе необходимо провести штробление стен. Если система монтируется в уже отремонтированной комнате, то провод можно проложить наружным способом, оформив его в пластиковый короб.

Как укладывать электрический кабельный пол

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.

Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.

Как укладывать теплый пол под плитку (кафель) — инструкция

Монтаж кабельного теплого пола.

Watch this video on YouTube

Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:

  1. Изучить схему расположения кабеля, сделать отметки на основании.
  2. Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
  3. Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
  4. Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.

Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома

Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки

После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.

Технология укладки матов

После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.

Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.

Технология укладки электрического теплого пола на основе нагревательных матов под плитку:

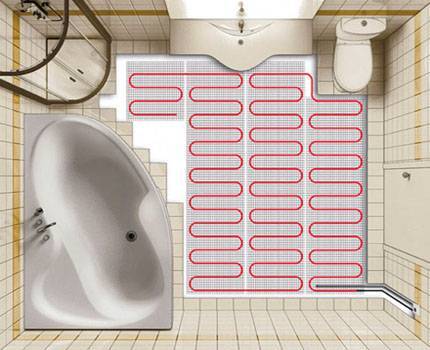

Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.

Начинайте укладывать электрические маты в точном соответствии со схемой.
Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.. После завершения монтажа требуется приступить к подключению температурного датчика и регулятора

Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.

Сравним системы, плюсы и минусы

Проведем сравнительный анализ моделей тёплого пола, наиболее подходящих для ванной с плиткой:

  1. Себестоимость. Водяной пол в плане материала и эксплуатации дешевле, особенно если не требуется обустройство котельного оборудования. Сооружение электрических систем выйдет дороже, на это влияет цена материала, кроме того потребуется приобрести терморегулятор и датчик. Эксплуатация так же стоит не дешево, ведь работают они от электричества, а тарифы на него высокие.
  2. Безопасность. При использовании электрических полов риск удара током минимален, только при неполадке устройства. Водяная греющая система абсолютно не опасна, единственное — есть вероятность протечек.
  3. Надёжность. Электрический вид обогрева — надёжный и долговечный, может сломаться лишь терморегулятор. Водяные полы прочны, но при протечке, потребуется демонтаж стяжки.
  4. Мощность. В электрополах она находится в диапазоне 15 — 30 градусов. В водяных — достигает 50 градусов.
  5. Монтаж. Укладка греющих приборов с жидким теплоносителем трудоёмкий и долгий процесс. Обустройство электрических полов, особенно инфракрасных, или матов, дело простое и более быстрое.

Тёплый пол, размещённый под плиткой в ванной комнате, обладает своими преимущества и недостатками. К положительным сторонам можно отнести прогрев холодного плиточного материала, и понижение влажности в комнате. Напольное отопление не опасно для человека. Электромагнитные волны, излучаемые кабельными полами минимальны, а в инфракрасных полах они вообще отсутствуют.

Стоит отметить, что греющий пол в ванной не позволяет образовываться плесени и грибку, соответственно не дает развиваться микробам. Такой обогрев не сушит воздух, тем самым создаётся комфортный микроклимат в помещении, что благоприятно сказывается на здоровье человека.

Инфракрасный пол: что это такое?

Инфракрасный тёплый пол – это новинка на рынке систем электрообогрева. Представляет собой нагревательную плёнку, состоящую из карбоновых полос. Может укладываться под линолеум, ламинат, ковролин, паркетную доску. Такие полы более функциональны и экономичны, нежели их аналоги.

Пленочный пол обеспечивает большую площадь теплоотдачи. КПД его работы составляет 92% и более. Благодаря этому ИК-пленка прогревает полы намного быстрее и более равномерно.

Нагревательный элемент в такой системе имеет плоское сечение, его толщина минимальна. За счет этого электромагнитное излучение мизерное. Поэтому ИК-пленка не нуждается в защитных экранах. Хотя при желании их можно установить и подключить к ним заземление.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.


Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.


Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.


Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.


Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.


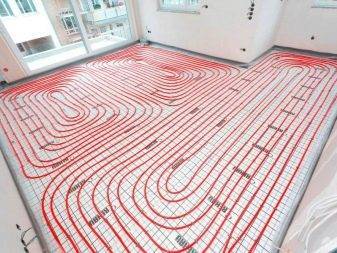

Прокладка кабеля

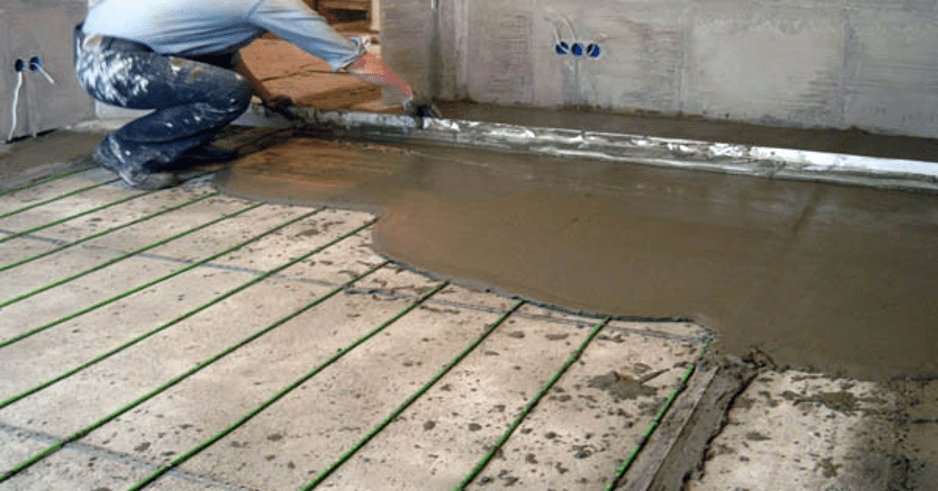

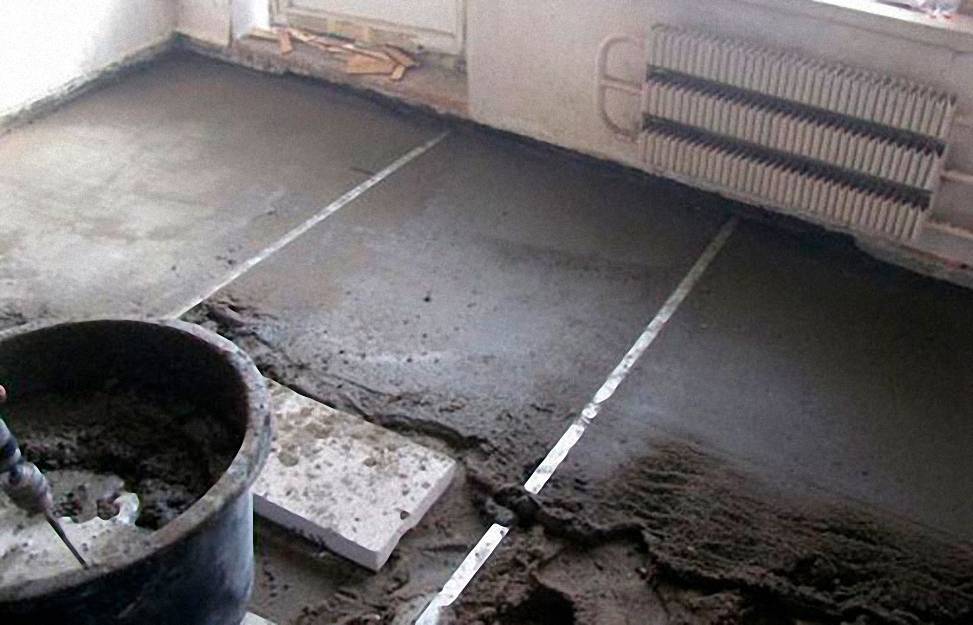

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.


Установка теплого пола

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

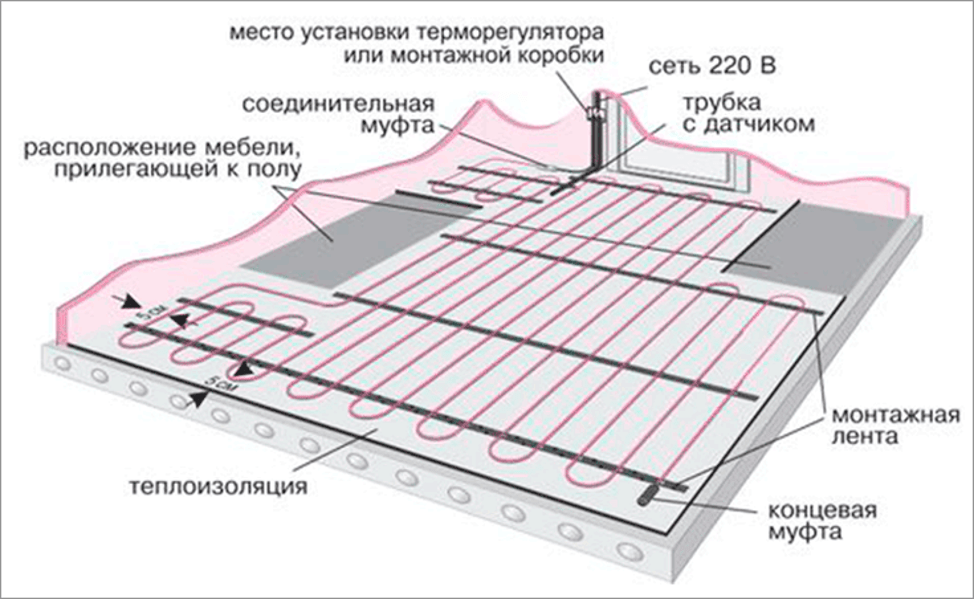

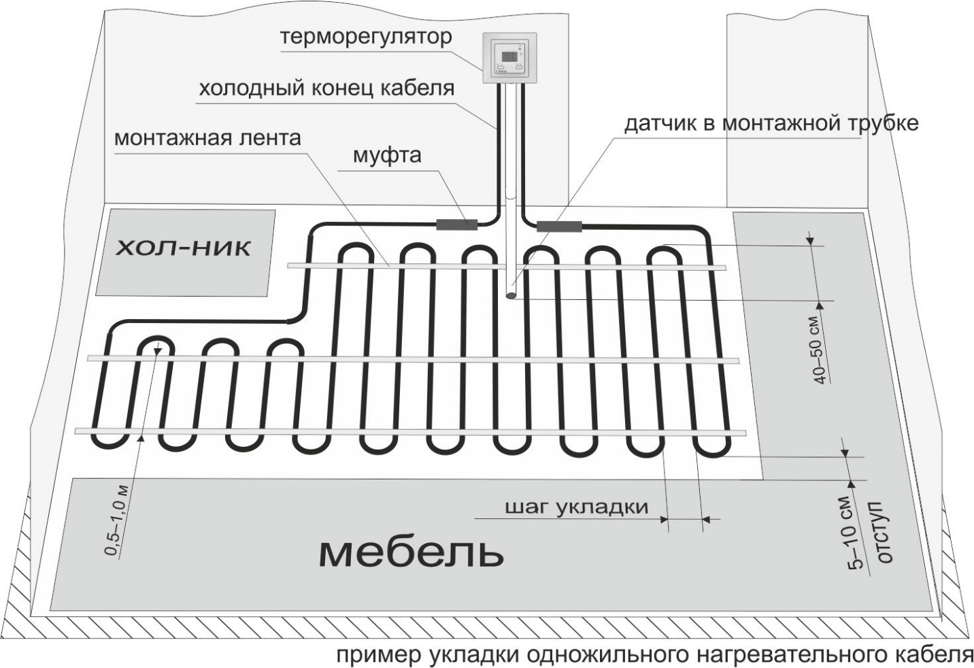

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

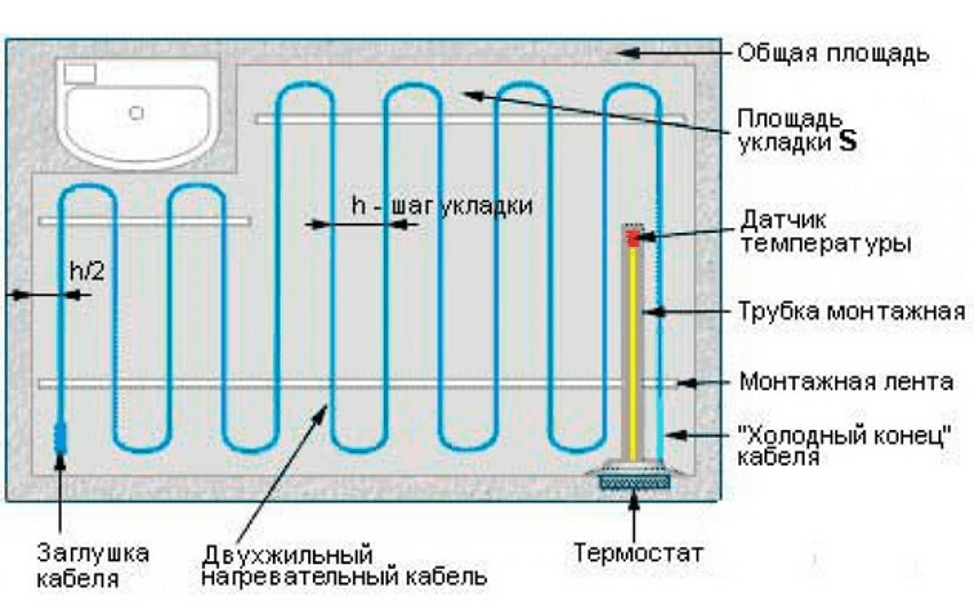

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

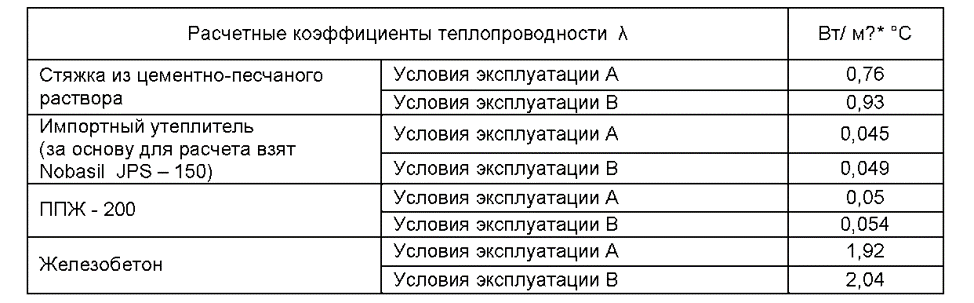

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

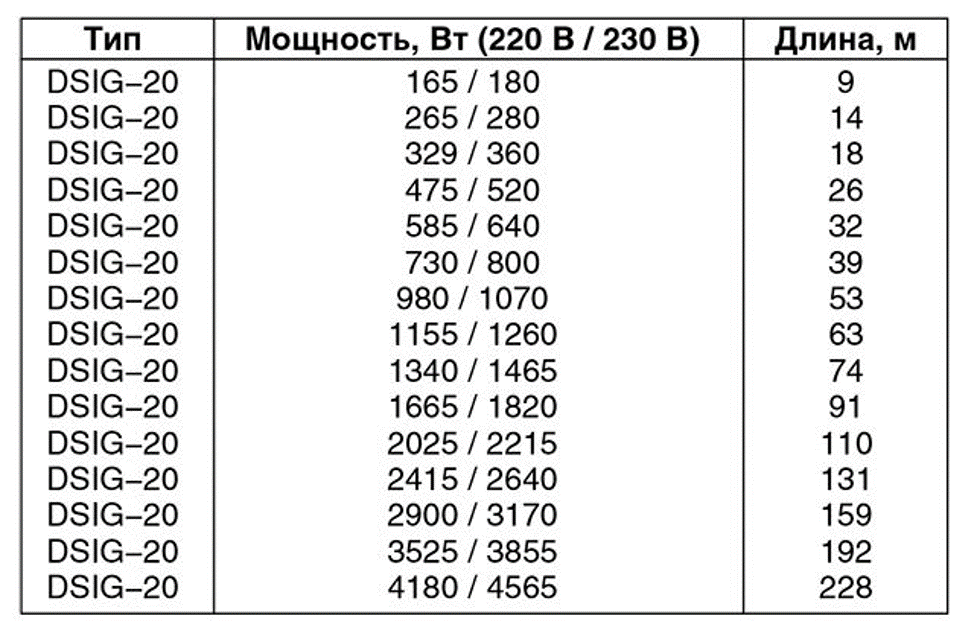

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

  • никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
  • недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
  • чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

  • заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
  • на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
  • укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
  • вывод кабеля к терморегулятору;
  • заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Выбор типа системы

Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.

В комплект обычно входят:

  1. Соединительные провода.
  2. Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
  3. Кабель либо специальные маты. Ширина каждого мата – 45 см.

В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.

В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.

Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.

Кроме системы нужно будет приобрести:

  1. Понравившуюся плитку в необходимом количестве +10%.
  2. Зубчатый шпатель.
  3. Плиточный клей.
  4. Плиточную затирку.
  5. Клинья и крестики из пластика.
