Как сделать подъемные складные ворота для гаража своими руками

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

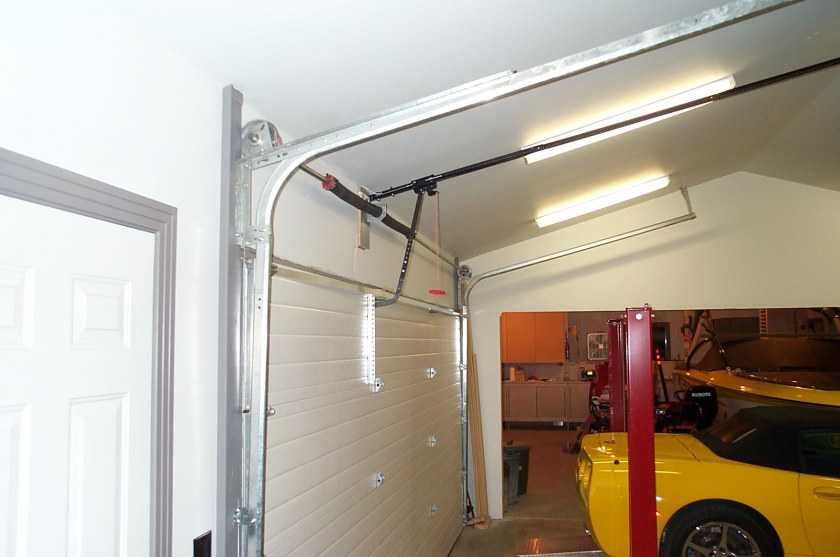

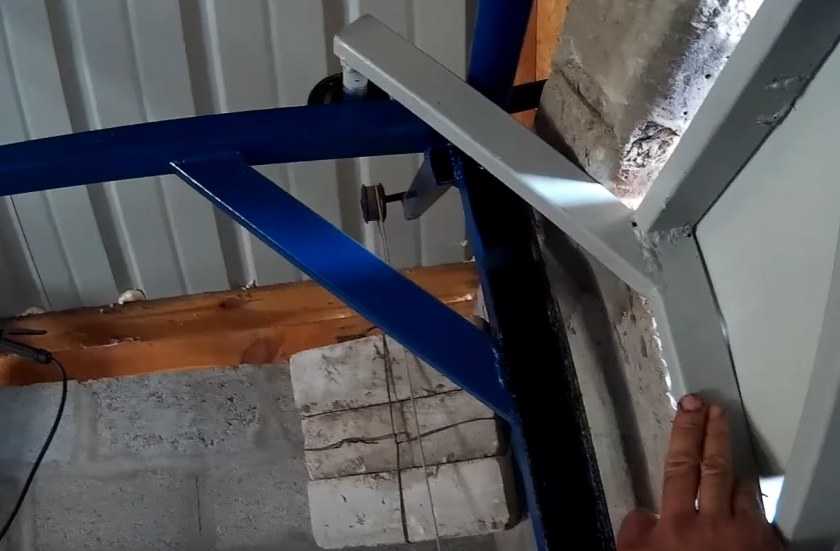

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

  • пружин;
  • роликов;
  • рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Устройство и принцип функционирования

Классические распашные врата чаще всего выглядят как две открывающиеся наружу створки. У подъемных ворот для уличного гаража – принципиально другой функциональный механизм. Они представляют собой единое полотно, которое открывается вертикально вверх. Принцип работы зависит от их разновидности.

Движение полотна в разных конструкциях обеспечивают:

  • пружинно-рычажный механизм;
  • шарнирно-рычажный механизм;
  • система противовесов;
  • электропривод.

При желании уже имеющуюся механическую подъёмную воротную систему на гараж можно модернизировать, снабдив дистанционным управлением.

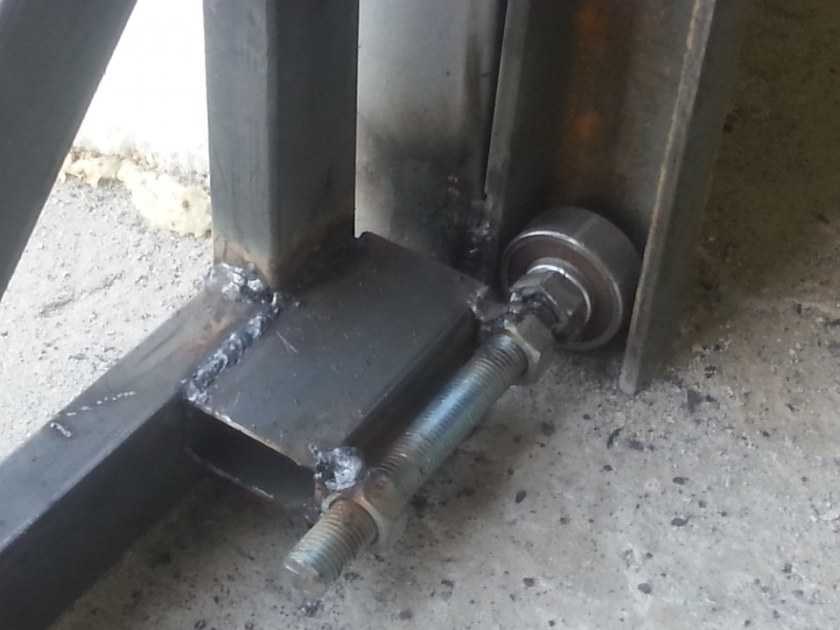

Установка ролика на складную створку

Направляющей для ролика будет служить уголок. Его привариваем к балке над воротами. Чтобы закрепить ролик к складной створке необходимо к ее каркасу с края, где она не прикреплена навесом к стойке, приварить пластину. К ней приваривается металлический закаленный штырь.

На одном конце он должен быть согнут под кутом в девяносто градусов, диаметр его должен соответствовать диаметру отверстия в ролике. Загнутый конец вставляется в ролик и закрепляется с обеих сторон шайбами и шплинтами или обычными гайками. Шплинты вставляются в заранее заготовленные отверстия в штыре.

Перед тем, как окончательно приварить пластину со штырем, складные ворота необходимо выставить так, чтобы не было зазоров внизу и вверху проема.

Сборка рамы для подъёмных ворот

Раму варят из профилированных труб, используя сварку и болгарку для работы. Инструкция, как сделать подъёмно-складные ворота своими руками:

  1. Трубы нарезают согласно произведенным расчетам.
  2. Все металлические поверхности тщательно покрывают антикоррозийным составом, не пропуская ни единой точки. Качественная пропитка поверхностей является залогом успешной и длительной эксплуатации подъемных ворот.

Традиционные металлические рамы представляют собой каркас прямоугольной формы, между наружными сторонами которого прокладываются поперечные перекладины (они могут быть вертикальными, горизонтальными, иметь диагональное направление).

Также зачищают от заусенца сварные швы, которые могут стать причиной неровного прикрепления профильного листа. На верхних уголках приваривают подвижные ролики, соответствующие размерам направляющего паза.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Размеры и другие характеристики

Размеры ворот в независимости от их типа – наиважнейший показатель. От него зависит, сможет ли автомобиль въехать в гараж. Ведь подъездной путь не всегда прямолинейный. К тому же невозможно стандартизировать размеры гаражных ворот, потому что на их определение влияет огромное количество различных факторов. Вот, к примеру, основные из них:

  • огромное количество марок и моделей автомобилей, которые друг от друга отличаются габаритами;
  • расположение гаража по высоте: выше или ниже подъездного пути;
  • размеры угла поворота при въезде в гараж;
  • ворота устанавливаются на въезд одной машины или двух.

Оптимальные размеры проема относительно несущих конструкций гаражаИсточник stroydomkin.ru

Но в основе выбора все же лежат габариты автомобиля. Их точные данные можно узнать в паспорте автотранспортного средства. Но надо сделать несколько замечаний. К примеру, по каким-то причинам понадобиться установить сверху багажник. А это увеличение высоты авто на 30 см. При этом придется учитывать, что на багажник будет устанавливаться какой-то груз, увеличивая и высоту автомобиля.

Кто-то захочет в будущем провести тюнинг авто, к примеру, заменить стандартные зеркала на модели с панорамным обзором. А они по размерам больше обычных, а значит, ширина машины также станет больше. Нужно отметить, что с размерами ворот для гаража на 1 машину проблем меньше, чем, если в нее планируется устанавливать две.

Гараж на две машиныИсточник honiejoiiz.info

Что необходимо учесть, выбирая подъемные ворота по размерам, если в гараж планируется размещать два авто.

  1. Ширина проема должна обеспечивать свободный въезд двух машин.
  2. Габариты двух авто, расстояние между ними – минимум 0,5 м.

Расчетные размеры

В основе расчетных размеров лежат ширина и высота проема.

  • Высота гаражных подъемных ворот должна быть на 20 см больше, чем высота автомашины.
  • Если въезд в гараж перпендикулярный, то ширина проема общая, должна быть больше ширины авто на 70 см.
  • Если въезд боковой, то ширина должна быть на 1 м больше ширина автотранспортного средства.

К примеру, высота ВАЗ-2101 составляет 144 см. Значит, высота ворот в гараже должна быть: 144+20=164 см. Ширина 161 см. Значит, при перпендикулярном въезде ширина выбирается 230 см, при боковом 260 см.

Схемы расположения машин внутри гаражаИсточник www.doka-metal.ru

Средние размеры

Так как нельзя говорить о стандартизации гаражных ворот, специалисты все же рекомендуют использовать усредненные значения. Вот такие параметры рекомендованы для легкового транспорта.

  1. Легковой автомобиль: ширина 2,25-2,5 м.
  2. Микроавтобус или джип: ширина – 2,8.
  3. Для двух авто: ширина – 4,8.
  4. Для мотоцикла – 1,8 м.

Минимальная высота для всех случаев – 2 м.

Обратите внимание, что ширина ворот гаража на 1 машину сильно варьируется от габаритов авто

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

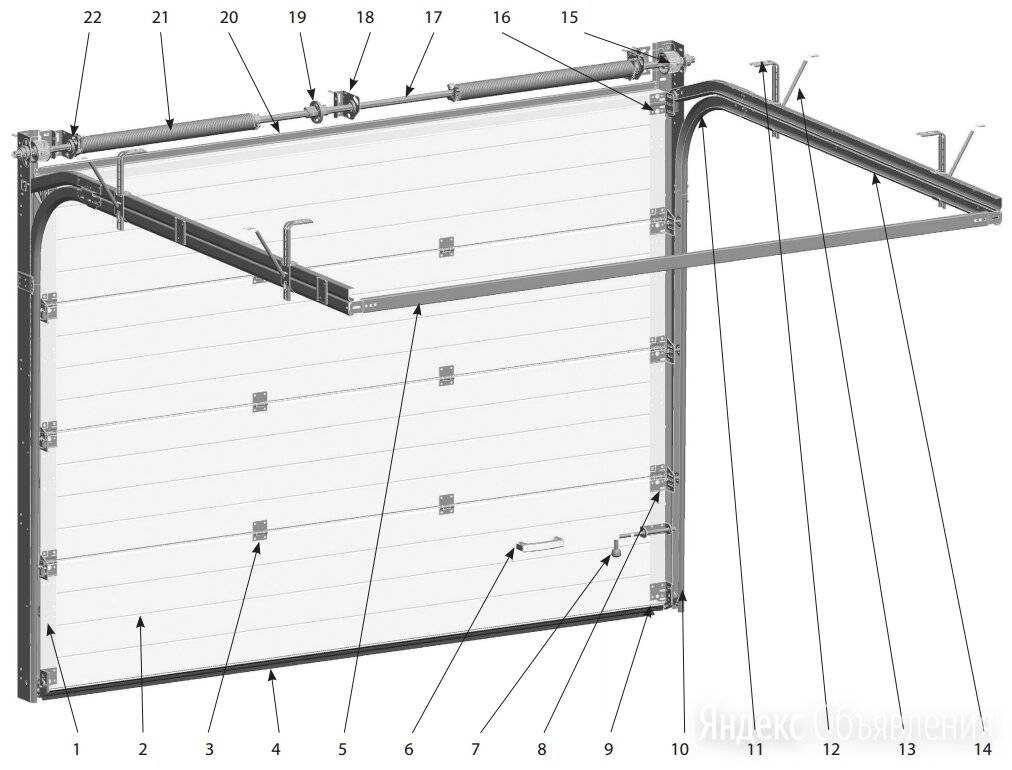

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Обратите внимание!

  • Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)

  • Гардеробная своими руками: идеи обустройства, чертежи, схемы, проекты и варианты дизайна гардеробной (125 фото)

  • Установка подоконника своими руками — подробная инструкция и пошаговое видео описание как установить подоконник (85 фото)

  • Оригинальное внешнее исполнение секций ворот.
  • Удобный способ открывания и закрывания.
  • При открывании места такими воротами практически не занимается.
  • Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
  • Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Материалы и инструменты для работы

Для оптимальной работы необходимо организовать площадку достаточной площади. Кроме того, для изготовления подъёмных ворот на гараж понадобится следующий набор инструментов и материалов:

  1. Болгарка и сварка для работы с металлическими поверхностями.
  2. Профилированные трубы для строительства рамы.
  3. Крепежные детали.
  4. Гаечный ключ должного размера.
  5. Строительный карандаш, рулетка.
  6. Уровень.
  7. Лебедка и одинаковые грузы для монтирования системы противовесов.
  8. Швеллеры для изготовления направляющих конструкций.

Откатные ролики и рычажно-пружинный механизм можно приобрести в магазине строительных товаров, подбирая детали в соответствии с подготовленным чертежом. Понадобятся также инструкции, как построить подъёмные ворота своими руками.

Материалы для изготовления складных дверей

Современные складные межкомнатные двери могут быть изготовлены из самых различных материалов. Изучив отзывы покупателей, мы можем дать характеристику каждого из них.

Массив дерева. Порода дерева не имеет значения. Это может быть и редкая, очень дорогая древесина, и дешёвая из хвойных пород. Натуральное, экологически чистое сырьё обязательно обрабатывается антисептическими средствами. Чтобы добиться требуемого оттенка, полотно покрывается морилкой и лакокрасочными материалами. Это необходимое мероприятие позволяет продлить срок службы готового изделия, ведь дерево очень чувствительно к влажности.

ДСП — бюджетный вариант. Данный материал делается из коры, опилок и прочих отходов деревопроизводства, которые прессуются и склеиваются между собой. Внешний вид такого полотна достаточно неплохой, однако имеются определённые недостатки. Часто открываемые двери из ДСП могут быстро выйти из строя. Да и процесс монтажа может вызвать определённые трудности. Крепёж будет держатся недостаточно крепко, так что качество покрытия определяет срок эксплуатации двери.

Пластик – не менее популярный вариант. Кроме того, покрытие ПВХ панелей может иметь вид, имитирующий не только натуральную древесину, но и мрамор. Богатый спектр цветовой гаммы таких панелей позволит создать дверное полотно, максимально подходящее под интерьер любой комнаты. При этом стоимость готовой конструкции будет невысокой.

Стекло – любители инноваций могут себе позволить заказать складную межкомнатную дверь, изготовленную из стекла. На выбор может быть установлено прозрачное либо же матовое стекло. Однако, стоимость такой конструкции будет очень высокой.

Кожа – используется реже, но имеет особенности крепления материала к механизму.

Плюсы и минусы конструкции

В пользу подъемного механизма для гаражных ворот стоит сказать следующее:

  • Для поднятия не нужно много свободного пространства снаружи или внутри помещения. Используется место под потолком.
  • Цельное полотно станет надежной защитой от злоумышленников.
  • Створка подлежит утеплению разными теплоизоляторами (пенополистиролом, пенопластом, минеральной ватой).
  • Допускаются наружная отделка, украшение.
  • Изделие получится оснастить автоматикой.
  • Возможна установка подъемных полотен не только в одинарных, но и двойных гаражах.

Среди недостатков:

  • В открытом виде уменьшается высота проема.
  • Монтаж рекомендуется выполнять только в проемы прямоугольной формы.
  • Не подлежит частичному ремонту. При повреждении придется менять все полотно.
  • Нужно четко соблюдать нагрузку на ворота. Неправильный расчет при выборе готового изделия или при самостоятельном изготовлении приведет к сокращению срока его службы.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

  • величину пристенка;
  • параметры проема;
  • размер основных стоек;
  • места соединения уголков;
  • длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

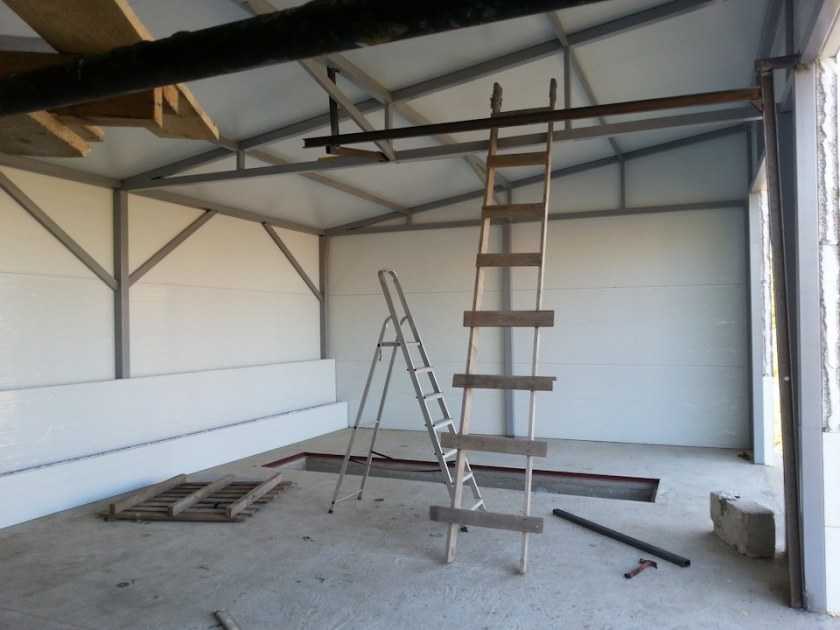

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

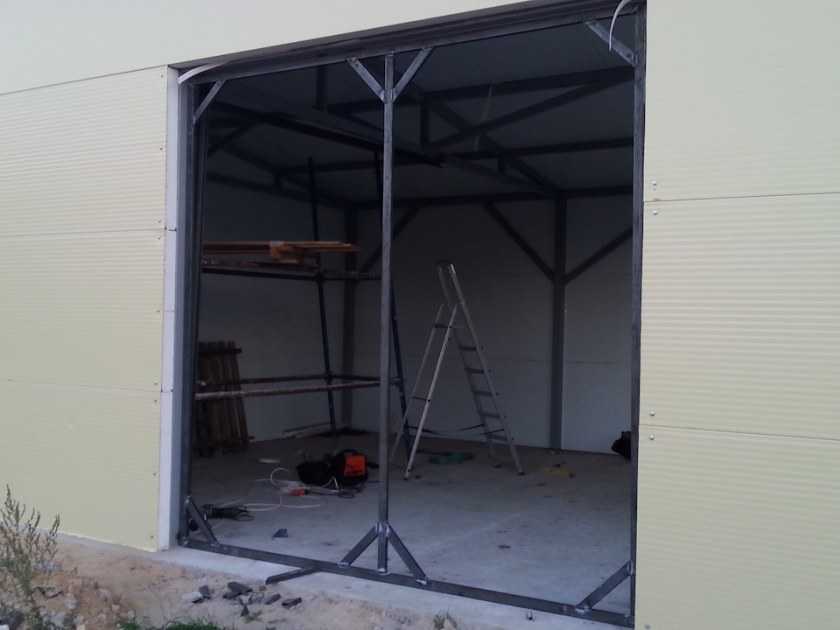

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

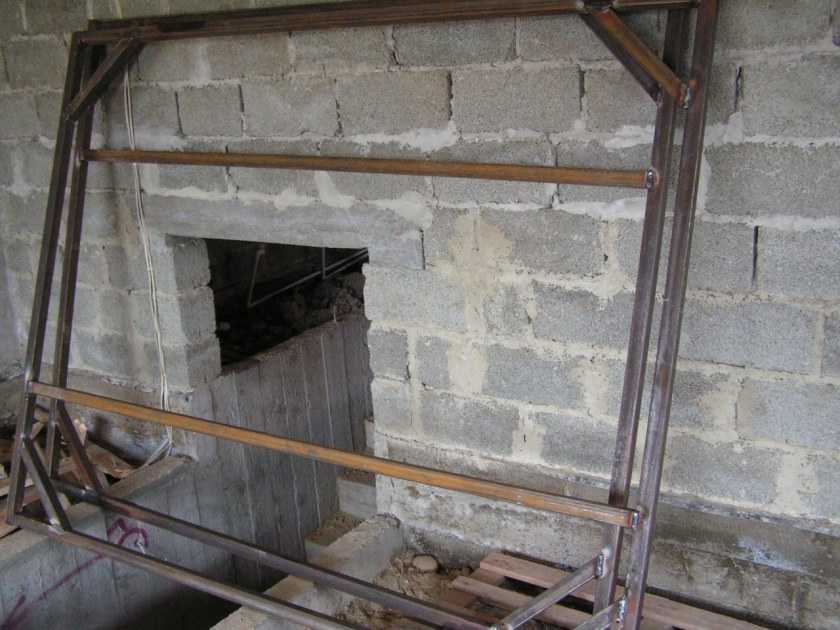

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

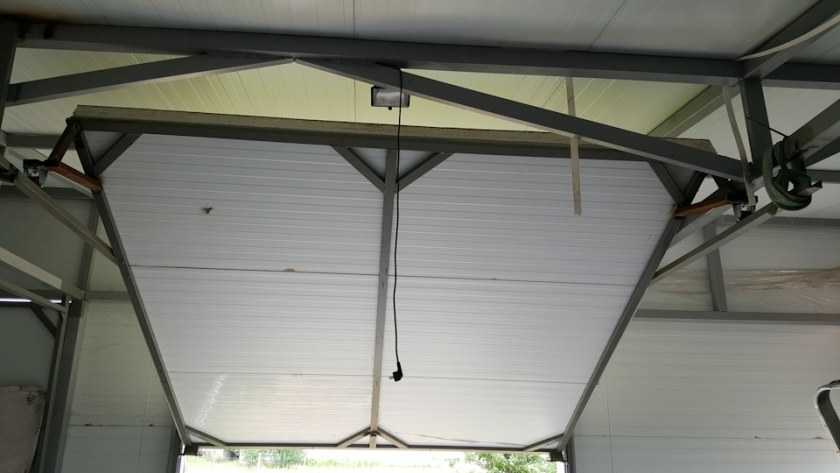

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

  1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
  2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
  3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

  1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
  2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
