Как правильно соединить провода из меди и алюминия

Скрутка с лужением медного провода

Предварительно зачищенную медную жилу при помощи паяльника покрывают оловянным припоем (лужение). После такой процедуры можно производить соединение обеих жил скруткой. Длина очищенных от изоляции концов должна составлять 4-5см.

Простую скрутку выполняют обоюдным накручиванием проводов друг на друга. После этого соединение изолируют лентой, кембриком или термоусадочной трубкой. Последний вариант значительно усиливает надежность контакта.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.54%

Дом из кирпича
18.34%

Бревенчатый дом
14.43%

Дом из газобетонных блоков
16.79%

Дом по канадской технологии
11.42%

Дом из оцилиндрованного бревна
3.73%

Монолитный дом
4%

Дом из пеноблоков
3.46%

Дом из сип-панелей
3.31%

Проголосовало: 3354

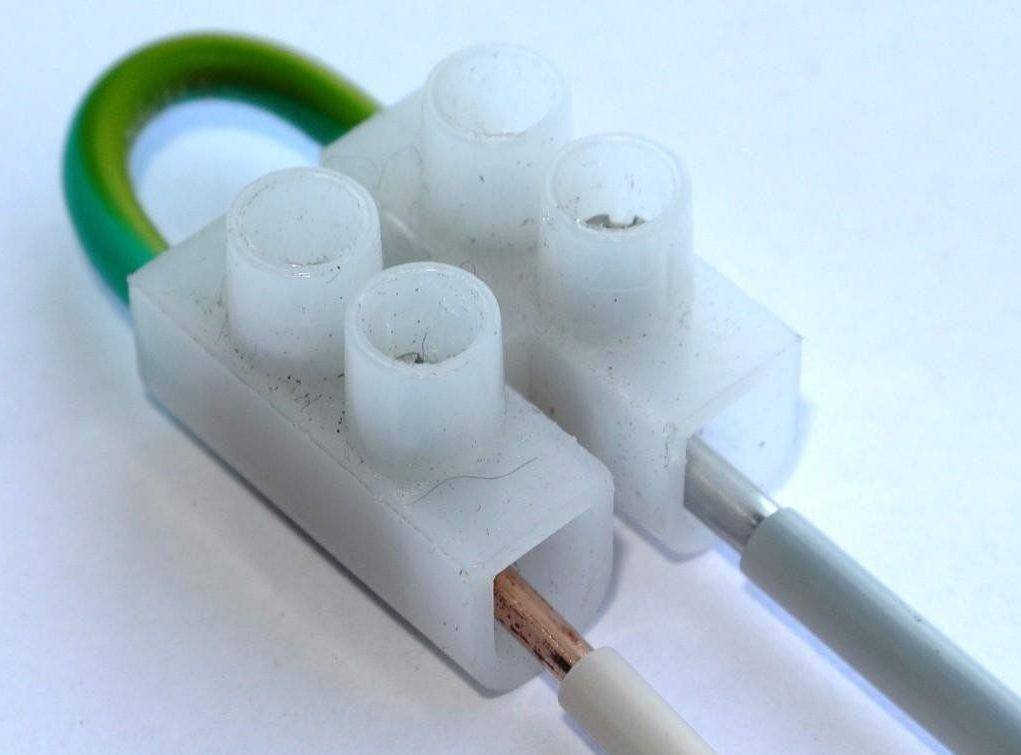

Винтовые клеммники

Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.

Главным преимуществом винтовых клеммных колодок является дешевизна. Например, клеммная колодка DKC 43112FV стоит менее ста рублей.

Неразъемное соединение

В эту категорию относится несколько методов, а именно:

  • Опрессовка.
  • Пайка.
  • Сварка.

Каждый из этих методов имеет свое место. На выбор влияет несколько факторов:

  • Наличие подходящего инструмента и оборудование.
  • Предполагаемая нагрузка тока.
  • Диаметр провода.
  • Наличие расходного материала.
  • Наличие соответствующих навыков.

Рассмотрим каждый метод неразъемного соединения по отдельности.

Сварка

Быстрый и надежный метод соединения. Тем более эта технология актуальна, если следует произвести большое количество соединений. Однако для этого необходимо иметь сварочный трансформатор и навыки.

Сварка провода

Процесс сваривания выглядит следующим образом:

  • Провода скручиваются между собой.
  • На торец наносите специальный флюс.
  • После происходит сварка угольным электродом до 2 секунд.
  • В результате на конце скрутки должна образоваться капля.

Флюс

  • Каплю следует обработать растворителем, а после покрыть лаком.
  • Когда лак высох, соединение изолируется.

Пайка

Метод пайки соединения несложный. Для этого потребуются такие компоненты, как канифоль, паяльник, припои и дополнительные элементы. Так, провод скручивается, а после паяльником наносите на них припой.

Опрессовка

Для такого соединения потребуются специальные пресс-клещи и гильзы, которые представляют собой полые стержни. Для опрессовки зачищаете конца провода, вставляете их в гильзу и в трех местах выполняете опрессовку. Также дополнительно можно скрутить провода.

Набор для опрессовки

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

  • купить отрезок кабеля подходящего сечения и марки;
  • соединительную муфту нужного размера;
  • определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
  • электромонтажные клещи;
  • изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
проводят герметичную изоляцию одним из двух способов: прогревают термотрубку до её усадки по контуру;
используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Способы соединения разных проводов

Как соединять медные и алюминиевые провода:

  • с использованием другого металла;
  • препятствуя появлению вредоносного оксидного налета.

Во втором случае применяются специальные составы, способные защитить металл от влияния влаги и окисления. Пасты предотвращают разрушение соединения. Другим способом защиты от возгорания является лужение. Луженый многожильный кабель можно скручивать с одножильным алюминиевым. Для соединения используют и специальные приспособления:

  1. Зажимы. Используются для подключения к алюминиевому стояку в подъездном щитке. Ответвительные зажимы имеют проколы либо лишены таковых. Устройство снабжено промежуточной пластиной, исключающей контакт двух металлов. Некоторые зажимы обрабатываются пастой. Иногда использования специальных составов не требуется.
  2. Пружинные и самозажимные клеммники. Состыковать и срастить провода из разных металлов можно с помощью клемм, имеющих гнезда и перегородочные пластины, отделяющие алюминиевые жилы от медных.
  3. Болты. При выполнении болтового соединения между проводами прокладывают шайбу из нержавеющей или оцинкованной стали.

Клеммные колодки

Клеммные колодки бывают:

  1. Одноразовыми. Применяются при соединении проводов в распределительных коробках и установке люстр. Для введения жил в отверстие устройства нужно прилагать усилия. Еще большую сложность представляет извлечение кабеля из колодки.
  2. Многоразовыми. Для фиксации имеется рычаг, благодаря которому кабель можно вставлять и извлекать несколько раз. Колодки такого типа применяются при соединении многожильных проводов из разных металлов. При неправильном выполнении работ соединение можно переделать.

Выполняется монтаж следующим образом:

  • кабель очищается от изоляционного покрытия;
  • жилы зачищаются до металлического блеска;
  • на многоразовом клеммнике поднимается рычаг;
  • очищенная часть провода вставляется в отверстие колодки до упора;
  • рычаг возвращается в исходное положение.

Опрессовка

В таком случае используются трубчатые гильзы, надежно и безопасно скрепляющие элементы проводки. Для соединения кабелей потребуется пресс, механические, гидравлические или электрические клещи. Монтаж включает:

  • выбор гильзы и регулировку инструмента;
  • очищение проводов от оплетки;
  • зачистку жил (для этого используется наждачная бумага);
  • нанесение кварцево-вазелинового состава;
  • введение концов кабелей в заклепку;
  • обжим (при использовании простого инструмента выполняется несколько обжатий на небольшом расстоянии, при применении хорошего инструмента обжатие совершается один раз);
  • изоляцию мест соединений.

Watch this video on YouTube

Провода вставляются в гильзу с противоположных сторон так, чтобы стык располагался посередине соединителя. Жилы могут вводиться с одной стороны. Соединение кабелей гильзой иногда заменяют применением зажимов «орех», однако последние обладают меньшей надежностью. Со временем заклепка ослабевает, что повышает риск возгорания.

Болтовое соединение

При соблюдении правил монтажа метод обеспечивает долговечное крепление. Для выполнения работ потребуется 2 простых шайбы, 1 пружинная шайба, гайка и болт. Провода очищают от изолирующего материала. Пружинную шайбу надевают на болт, который вставляют в простую шайбу. Конец алюминиевого кабеля сворачивают кольцом, которое набрасывают на болт. После этого надевают простую шайбу и накручивают гайку. Многожильный провод перед началом работ покрывают припоем.

Watch this video on YouTube

Пайка

Это надежный и технологичный способ, обеспечивающий качественное соединение. Перед пайкой жилы очищают от оплетки и оксидной пленки. При необходимости кабели лудят, неплотно скручивают, обрабатывают флюсом и запаивают. Соединять алюминиевый и медный провод с использованием кислотного флюса нельзя. Состав разрушает металлы, снижая прочность крепления. Место соединения изолируют привычным способом.

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

https://youtube.com/watch?v=AfdybUU-7tE

Клеммник

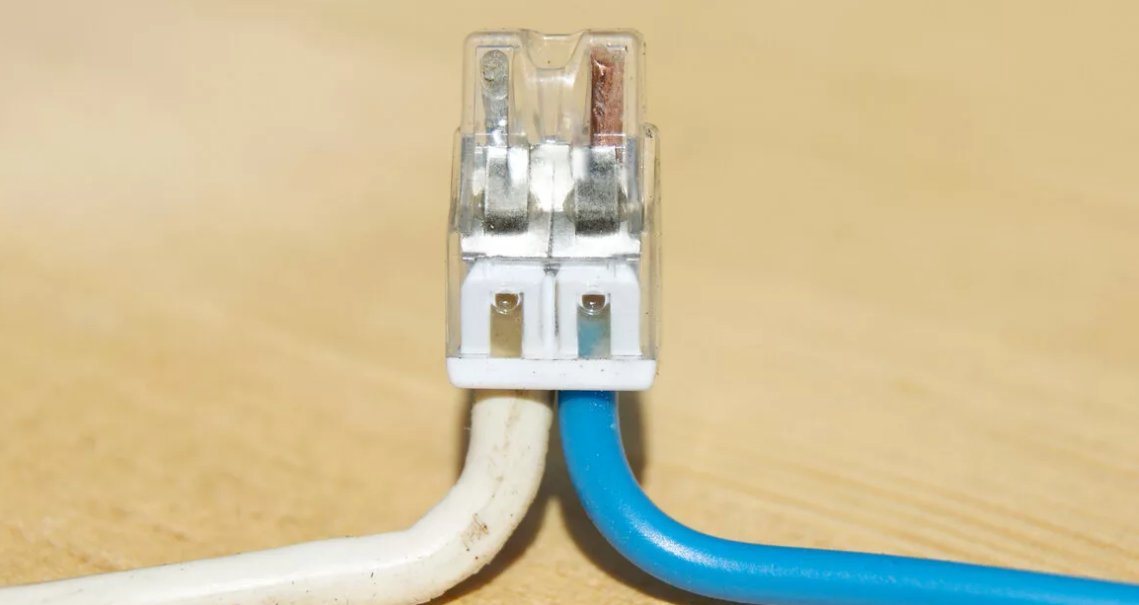

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Что происходит при присоединении разнородных металлов

В каждом проводнике есть свой электрохимический потенциал. Эта особенность успешно используется в изготовлении батареек, аккумуляторов. Но при контакте двух металлов в условиях влажности, под напряжением они начинают активно разрушаться. Результатами этого процесса становятся: возгорание изоляции, обрыв электрической цепи.

Устранение такого дефекта в скрытой проводке потребует времени на обнаружение, вскрытие и восстановление поверхности стен. Случается, такое, когда сращивание было выполнено простой скруткой двух разнородных жил. При правильном подсоединении электроконтакт будет надежным, прослужит длительное время.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

  • Очищаются от изоляции концы, как и в предыдущем варианте.
  • Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
  • Сначала надевается алюминиевый конец.
  • Затем плоская шайба.
  • Медный конец.
  • Еще одна шайба.
  • Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для , считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов

Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль. Пайка должна быть равномерной, чтобы продлить срок эксплуатации

Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не большое. После завершения работы, оголенные контакты обязательно нужно изолировать специальной лентой, поместить в резиновую оплетку или в защитный рукав. В мессах с повышенной влажностью крепление прослужит не очень долго, а также существует риск получить удар электричеством.

В чем причина несовместимости?

  • Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
  • Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
  • Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.

Короткие выводы

Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:

  1. Не допускать прямого контакта медного и алюминиевого проводника.
  2. Исключить доступ воздуха в соединительный узел.

Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.

Зажимы Wago

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

  • Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
  • Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:

  • Не требует использования специальных инструментов.
  • Быстр и удобен.
  • Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

  • Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
  • Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
  • После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
  • Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
  • Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.

Колодки с зажимами

Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.

В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
