Как выбрать датчик движения для включения света на улице: виды и монтаж

Оптимальные характеристики для всепогодного датчика

Выбирать прибор удобнее, когда есть общее понимание характеристик. Для всепогодного датчика для улицы это:

сетевое напряжение в пределах стандартных 220–240 В;
после срабатывания осветительный прибор может гореть до 10 минут, но чтобы не растрачивать электроэнергию оптимально выбирать около 3 минут;
дальность зоны захвата в разных типах датчиков колеблется от 12 до 15 метров;
скорость срабатывания устройства от 0.5 м/сек — чем меньше скорость, тем больше вероятность, что датчик сможет уловить быстро перемещающийся объект;
угол обзора может быть вплоть до 360 градусов, если для освещения используется потолочное устройство;
всепогодный режим работы;
коммутируемый ток колеблется в пределах 1.0–1.5 А.

Чувствительность настраивается при монтаже под индивидуальные запросы клиента.

От чего зависит выбор фотореле?

Напряжение. Оно может зависеть от местности и емкости получения тока. 200 Вт или 12 В.

Класс защиты. Так как устройство установлено на улице, то есть на открытой местности, оно может взаимодействовать с водой. Следовательно, оно должно обладать IP44, желательно не ниже.

Выбирая уличные датчики освещенности для включения света, стоит рассчитать, какую среднюю температуру выдержит прибор в той местности, где он будет работать. Средней должна быть как минимальная, так и максимальная температура.

Выходная мощность и ток нагрузки. Это значит, что лампы для фотореле нужно подбирать под эти параметры. Чтобы проблем не возникало, покупайте лампы для прибора с некоторым запасом тока.

Иногда порог чувствительности прибора раздражает своей точностью. Выбирайте датчик света для уличного освещения, который не будет доставлять вам неудобства постоянными включениями или, напротив, не срабатывать в нужное время.

Основные технические характеристики

При выборе прибора, кроме типа датчика, имеют значение технические характеристики устройства.

Угол обзора

При выборе места установки важно учесть угол обзора. Потолочные датчики имеют угол обзора до 360 градусов

При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик)

Потолочные датчики имеют угол обзора до 360 градусов. При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик).

Угол обзора настенного датчика составляет 180 градусов. Такие устройства контролируют территорию перед входом.

Дальность действия

Не меньшее значение имеет расстояние контроля. Попытка увеличить его, повесив устройство выше, чем предусмотрено производителем, приведет к появлению слепых зон. Радиус зоны контроля составляет от 6 до 50 метров. Поэтому для включения уличного освещения дальность датчика должна соответствовать размерам территории.

Мощность подключаемых светильников

Мощность нагрузки, которую можно подключать к устройству, также имеет большое значение. Она определяется по мощности ламп или светильников, которые к нему подключаются. Кроме того, необходимо предусмотреть 20% запас мощности.

Если мощность устройства недостаточна, то светильники можно включить через реле или пускатель.

Дополнительные функции

В некоторых ситуациях только фиксации движения в зоне контроля недостаточно. В этих случаях необходимо приобрести устройство с дополнительными возможностями:

Датчик освещенности. При использовании прибора для автоматического включения светильников он должен работать только в темное время суток. Для этого необходим датчик освещения, иначе лампы будут гореть в светлое время суток. Он может быть встроенным или подключаться дополнительно.
Модель со встроенным датчиком уровня освещения
Защита от животных. При высокой чувствительности будут ложные срабатывания при перемещении собак или кошек. Для того чтобы предотвратить возникновение этой проблемы, необходима защита от срабатывания прибора при появлении животного весом до 25 кг. Для этого регулируется чувствительность прибора. Но от ложных срабатываний на крупных собак, вес которых близок к весу человека, эта опция не спасает.
Задержка отключения света. При подключении датчика к системе управления освещением, возможна ситуация, при которой человек какое-то время не двигается, например, в туалете или ванной, но находится в помещении или сделал шаг за порог, но не отошел от двери. Если свет в это время будет гаснуть, то это неудобно и неприятно для глаз. Для предотвращения подобной ситуации используется функция задержки времени.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

проводные. Запитка ДД осуществляется от бытовой сети 220 В;
автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

ультразвук;
акустику;
микроволны;
инфракрасные лучи;
комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

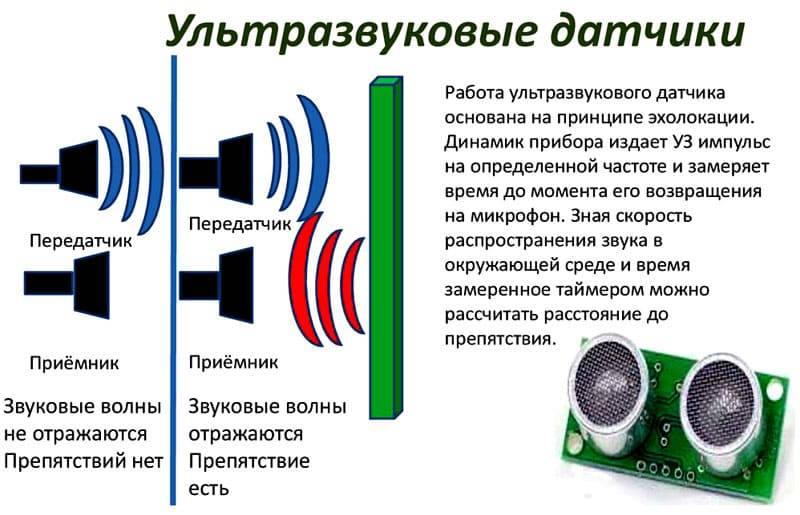

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых ДД

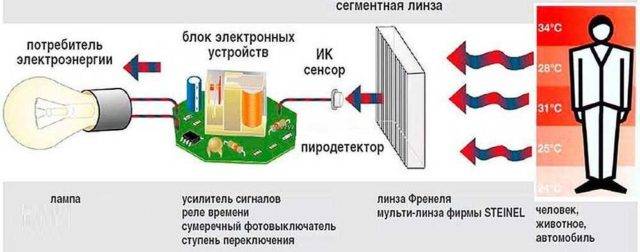

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

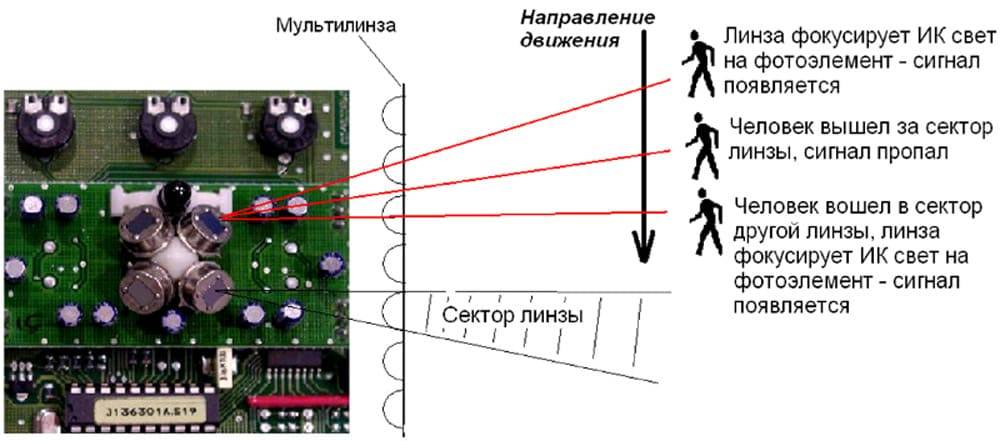

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

излучение фокусируется в узкий луч света и направляется к датчику;
сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Как подключить проходной выключатель по схеме: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Настройка параметров

Если правильно выставить все параметры, то экономия электрической энергии может достигать 50 процентов. Это значительный показатель при современных тарифах на энергоносители. Как правило, на последних моделях датчиков движения устанавливаются три регулятора – LUX (DAY LIGHT), TIME, SENS.

LUX отвечает за настройку порога освещенности, TIME – время задержки отключения, SENS настраивает чувствительность срабатывания.

Угол установки

При установке ДД в помещении, как правило, его размещают в самой верхней точке в углу. Таким образом, получится достигнуть наиболее правильного расположения по отношению к площади, где будет самое интенсивное движение.

Если, к примеру, датчик устанавливается в прихожей, куда можно зайти сразу с нескольких комнат или кухни, то его направляют в ту сторону, в которой лучи будут охватывать максимальную территорию. Чтобы при появлении объекта из любого прохода сработала система оповещения путем замыкания сети. На улице место и высота установки могут быть разными. Но надо смотреть, чтобы в поле работы инфракрасных лучей не попадали ветки деревьев или другие объекты, на которые реагирование датчика не желательно.

Естественно, что есть и мертвые зоны, куда не рассеиваются лучи, и датчик не может реагировать. Но при правильной установке они минимальны и на работу прибора не влияют.

Чувствительность

Чтобы ДД реагировал предпочтительно только на людей, регулятор с надписью SENS желательно устанавливать на средние показатели, то есть между плюсом и минусом. При неправильной настройке свет будет включаться при перемещении маленьких объектов. По желанию диапазон можно разбить на несколько секторов по 45 градусов. Так создается площадь, на которой точнее происходит обнаружение. Каждый участок имеет специальный ограничитель.

Освещенность

Этот параметр настраивается с помощью регулятора LUX. Для ненужного срабатывания датчика в светлое время суток рекомендуется установить положение на максимум. Таким образом, порог замыкания контактов находится в режиме полной темноты, когда на улице ночь или помещение без окон. В более высокой ценовой категории есть ДД с установкой времени задержки выключения. Но если не хочется переплачивать, то можно установить дополнительно фотореле.

Время задержки

Диапазон реагирования на отключение выставляется исключительно по индивидуальному желанию. Обычно это период от 1 секунды до 10 минут. В рекомендациях специалистов указывается время 50–60 секунд.

Во время первого включения датчик движения среагирует, а затем произойдет отключение на время большее, чем будет выставлено в настройках. Но при следующем срабатывании таймер будет работать в правильном режиме, согласно установленным настройкам.

Обзор производителей и цен

Среди датчиков движения можно отметить:

IEK ДД 010. Это инфракрасный датчик настенно-потолочного исполнения, степень защиты от погодных условий – IP44, что позволяет использовать его на улице под навесом. Дальность наблюдения составляет 10 метров, мощность ламп 1,1 кВт. Приобрести его можно за 399 рублей. Изготовлено это устройство в Китае, гарантийный срок 1год.
Feron SEN50. Это устройство мощностью 500 Вт встраивается в потолок, угол контроля 320 градусов. В устройстве есть датчик освещенности с пределом регулировки 3–2000 люкс и задержкой отключения от 5 секунд до 7 минут. Устанавливается прибор на высоте 2,2–4 метра. Степень защиты – IP44. Приобрести устройство можно за 475 рублей.
MS-39 EKF. Инфракрасный датчик движения настенного исполнения с дальностью контроля 6 метров. Есть встроенный датчик освещенности, регулировка чувствительности и задержка срабатывания до 10 минут. Степень защиты IP44. Купить это устройство можно за 426 рублей.
Датчик движения Glowbowl устанавливается в унитазе. Это устройство включает светодиодную подсветку внутренней части и избавит от необходимости маленькому ребенку искать ночью выключатель. Питание осуществляется тремя батарейками ААА. Приобрести его можно за 650 рублей.

Кроме выбора отдельной модели, можно подобрать и производителя. Самые известные среди них:

Odeon Light – итальянская компания, известная прекрасным дизайном и хорошим качеством.
Итальянский Холдинг «LIGHTSTAR GROUP» более 20 лет известен продукцией премиум-класса. В холдинг входят два бренда, выпускающих световую аппаратуру – «Lightstar» и «Osgona», а также мебельный «Carpenter by Lightstar Group».
Итальянская компания Artelamp. Основные виды деятельности – производство и дистрибуция интерьерной светотехнической продукции. Компания работает в 20 странах мира, в том числе в странах Восточной Европы.
ТМ Camelion. Под этим брендом поставляет продукцию АО «Энергосистемы и Технологии» (АО «ЭСТ»).
Компания ESYLUX. Расположена в городе Аренсбург (поблизости от Гамбурга, ФРГ).

Датчики движения – это удобные современные приборы, которые при корректном подборе позволяют автоматизировать управление светом и охрану дома, а также использоваться в системе «умный дом».

Предыдущая Датчики движенияОсобенности выбора датчика движения для включения света на лестнице Следующая Датчики движенияКак сделать датчик движения своими руками

Что собой представляет устройство

Датчиком движения называется прибор, который умеет реагировать на присутствие живого объекта в радиусе его действия. После обнаружения он подает сигнал управляемому устройству. Датчик света для уличного освещения или фотореле, применяемые совместно с датчиком движения, могут позволить исключить включение освещения днём, когда уровня естественного освещения достаточно. Такое совместное использование позволит учитывать уровень освещенности и сделает систему максимально экономной.

Принцип работы устройства с какой-то стороны даже примитивный. Детектор прибора умеет улавливать движения. Когда это происходит, он отправляет сигнал на реле, происходит замыкание цепи и включается освещение (или активируются другие приборы). Стандартный датчик движения уличный работает круглосуточно.

В зависимости от модели могут учитываться изменения в электромагнитном поле. Активируются лампы или сирены с учетом выдержки, установленной заранее.

Уличные датчики движения бывают охранные или осветительные

Перед покупкой важно учитывать ряд параметров, чтобы прибор полностью соответствовал требованиям. Пользователь может приобрести либо осветительные приборы с датчиком движения, либо отдельно купить сенсор и монтировать его в цепь

Технические характеристики

Среди основных технических характеристик выделяют такое:

Дальность детекции.
Допустимая высота установки.
Рабочая температура.
Скорость детекции.
Размеры прибора.
Направленность луча.
Ток потребления.
Допустимый уровень влажности.
Потребление электроэнергии.

Рабочее напряжение и его тип

Одной из основных характеристик является рабочее напряжение. При подключении модели к сети учитываются её особенности. Если рассматривать жилое здание, напряжение составляет 220 вольт. Наиболее распространенными являются датчики на 12 вольт, и для них требуется блок питания. Производитель на товаре может указывать рабочее и максимальное напряжение. Для безопасной работы устройства рекомендуется придерживаться рекомендаций. Все что связано с электроснабжением, описано в ГОСТе 23875 88.

Тип и ток подключаемой нагрузки

Для стабильной работы датчиков применяются автоматические выключатели, которые отвечают за ток подключаемой нагрузки. Автоматы обеспечивают защиту от коротких замыканий. Чтобы избежать перегрузок, проводка скрывается, требуется соблюдать меры безопасности. При подключении автомата учитывается номинальный ток приемника. Также берется в расчет сечение токопроводящего провода. Любая перегрузка может привести к пожару.

Защита от пыли и влаги

При установке уличного датчика, в первую очередь, он подвергается воздействию пыли и влаги. Производитель в обязательном порядке указывает класс модели. На основании этого можно судить о том, насколько товар защищен. Стандартный датчик средней ценовой категории из Китая имеет защиту IP20.

Уровень действия устройства

При выборе подходящего датчика учитывается его уровень действия, оцениваются углы обзора. В любом случае у модели будут слепые зоны

При монтаже важно закрепить датчик таким образом, чтобы охватить большую территорию

Виды и особенности применения в освещении

Датчики движения используются в охранных системах и в системе освещения — для включения освещения только на время присутствия человека. Использование этого элемента позволяет экономить на оплате за освещение, причем без снижения уровня комфорта. Надо только правильно выбрать положение детектора и настроить его.

Принцип работы освещения с датчиком движения

Датчики движения бывают двух типов — активные и пассивные. Активные — ультразвуковые, лазерные и микроволновые. Они излучают волны определенного диапазона и «ловят» ответ. Свет включается когда посланный и принятый сигналы отличаются. Это значит, в поле действия прибора появился посторонний объект.

Пассивные датчики движения — инфракрасные. Они построены на основе пироэлектрических датчиков, которые реагируют на ИК-излучение. В паре с пироэлементом используют специальные фокусирующие линзы. Всем известно, что человек излучает тепло в инфракрасном диапазоне. Линзы фокусируют это тепло, направляя его на пироэлемент. На его выводах формируется разность потенциалов, что в конечном итоге приводит к замыканию цепи питания осветительных приборов. Почему эти детекторы движения называют пассивными? Потому что сами они не вырабатывают волны идущие во вне, а только регистрируют появление тепла в инфракрасном диапазоне.

Так работает пассивный инфракрасный датчик движения

Какие датчики движения лучше? Зависит от области применения. В охранных системах лучше комбинированные, так как они отслеживают несколько параметров. Но подобный датчик движения для включения света — неоправданная трата средств, так как достаточно обычного пассивного инфракрасного детектора. Именно они обычно и стоят для включения ламп при появлении человека — это оптимальный выбор.

№5. Тип лампы в светильниках

По идее, в светильник с датчиком движения можно установить любую лампу, вот только не любая лампа будет экономить электричество и долго служить. Сегодня используются такие виды ламп:

лампы накаливания – наши старые знакомые, которые отличаются низкой ценой, но невысокой долговечностью, да и электроэнергии они потребляют немало. Если где-то в закромах у вас остались эти лампочки, то для освещения они сгодятся. В противном случае лучше взять что-то более экономичное;

галогенные лампы – те же лампы накаливания, но с газом внутри, за счет чего в 2 раза повышается долговечность и светоотдача;

люминесцентные лампы долговечнее ламп накаливания в 5-20 раз, намного экономичнее, но для работы в паре с датчиком движения не годятся, так как от частых стартов срок службы лампы снижается;

светодиодные лампы в 8-10 раз экономнее ламп накаливания, длительность службы от 20 до 50 тыс. часов

Важно, что сразу после того, как лампа загорится, она светит на максимальную мощность, а срок службы не зависит от количества включений.

Сложнее дела обстоят с мощностью. Тут все зависит от того, какой поток света вы хотите получить. Так, для полноценного освещения территории перед домом понадобится галогенная лампа мощностью 300 Вт или светодиодная мощностью 30 Вт.

Перед покупкой заранее продумайте схему освещения, чтобы понимать, какие светильники вам точно необходимы. Определитесь, где точно должны быть светильники с датчиком движения, а где можно обойтись и обычными. Так, например, беседку, зону около бассейна и прочие территории, где люди в вечернее время могут отдыхать неподвижно, лучше оснастить обычными светильниками. Фонари около въезда в дом, на крыльце и вдоль садовых дорожек, наоборот, уместно оснастить датчиками движения.

Статья написана для сайта moscowsad.ru.

Разновидности по типу обнаружения

В зависимости от типа обнаружения движущего объекта все датчики делятся на активные и пассивные. Учитываются их конструктивные особенности, точность измерения, диапазон частот. В каталоге магазинов представлено множество подвидов.

Пассивные

Особенность пассивных датчиков заключается в том, что они лишь принимают сигнал, не способны его излучать. Модели подобного типа применяются возле аэропортов, автовокзалов, в общественных местах. В 2019 году товары установлены в торговых центрах, в магазинах возле дверей.

При необходимости датчик можно связать с охранной сигнализацией, механизмом открывания дверей, осветительной техникой. Работа осуществляется за счёт сенсора, который активен, чувствителен к инфракрасному излучению. Также модели реагируют на изменение в температуре окружающей среде.

Активные

Датчики активного типа являются излучателем сигнала, и способны более точно определять наличие объектов на территории. Отслеживается температура, точное положение нарушителя в зоне. Сигнал из генератора может быть одно- либо двухпозиционным. Устройство безопасно в использовании, работает с волнами короче 1 мкм.

Регулировка ИК сенсора

Популярность ИК датчиков движения обоснована безопасностью и доступностью. Приборы фиксируют уровень инфракрасного излучения. При появлении в подконтрольной зоне объекта, чья температура отличается от окружающей среды, устройство посылает сигнал на включение освещения. Когда объект покидает контролируемый участок, датчик возвращает цепь в исходное состояние. Эффективность простого на первый взгляд процесса зависит от тщательной и кропотливой регулировки, которая производится опытным путем.

Чем можно регулировать детектор

Большинство промышленных устройств с инфракрасным сенсором оснащаются стандартным набором настроек, в число которых входят регуляторы чувствительности (SENS), освещенности (LUX) и времени задержки (TIME). Подконтрольный сектор зависит от угла установки, а дальность от индивидуальных характеристик прибора.
