Как подобрать сечение провода для соединения автоматов в щитке

Как поменять вводной кабель в частном доме

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов.

Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

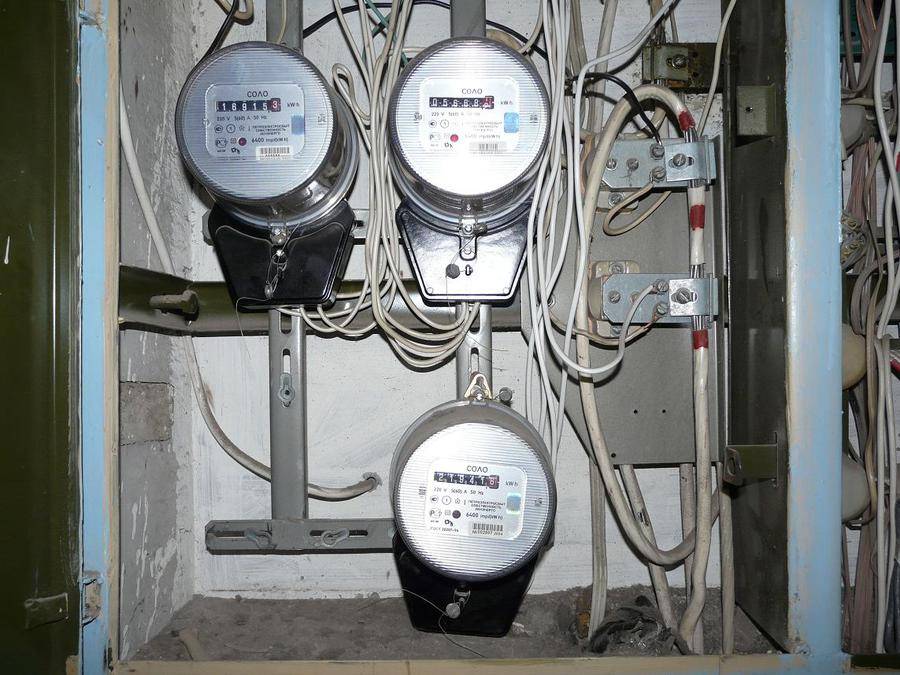

Как заменить ввод в квартире Идеальным вариантом является тот случай, когда подъездный щит расположен на одной стене, через которую будет производиться ввод в квартиру, в такой ситуации достаточно пробурить в ней отверстие и завести туда новый кабель. В других вариантах прежде всего нужно определиться, как проложена старая проводка.

Как заменить вводной кабель в квартире и частном доме?

СИП заводят в дом через металлическую толстостенную трубу. Это защитит кабель от механических повреждений, например, просадка дома. Для дополнительной защиты изоляции, на провод надевают гофротрубу. Металлическая труба должна иметь уклон на улицу, чтобы исключить протекание воды в здание и обледенение. После ввода кабеля, место монтажа замазывают раствором.

Как поменять вводной кабель в дом

В нем размещают:

  • мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;
  • разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;
  • схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

Замена вводного кабеля в частном доме от новичка

Внимание Возможно, что проводка уложена в штробу под штукатуркой, в таком случае можно аккуратно демонтировать ее и на это же место уложить новый ввод с последующим восстановлением покрытия стены. Данный способ не всегда возможен, к примеру, если в подъезде совсем недавно сделан ремонт, соседи не будут в восторге от разрушения только что произведенной, пахнущей свежей краской, отделки. Чаще всего кабель протаскивают по каналам потолочных перекрытий, совершить такую же операцию на стадии законченного строительства в большинстве случаев не реально

Наилучшим вариантом во всех случаях будет укладка вводной магистрали в коробе или гофротрубе, как показано на фото ниже: В целях безопасности, во избежание повредить действующую скрытую проводку, кабельную магистраль лучше положить по потолку. Если демонтаж старого кабеля невозможен, его освободившиеся концы необходимо заизолировать

Чаще всего кабель протаскивают по каналам потолочных перекрытий, совершить такую же операцию на стадии законченного строительства в большинстве случаев не реально. Наилучшим вариантом во всех случаях будет укладка вводной магистрали в коробе или гофротрубе, как показано на фото ниже: В целях безопасности, во избежание повредить действующую скрытую проводку, кабельную магистраль лучше положить по потолку. Если демонтаж старого кабеля невозможен, его освободившиеся концы необходимо заизолировать.

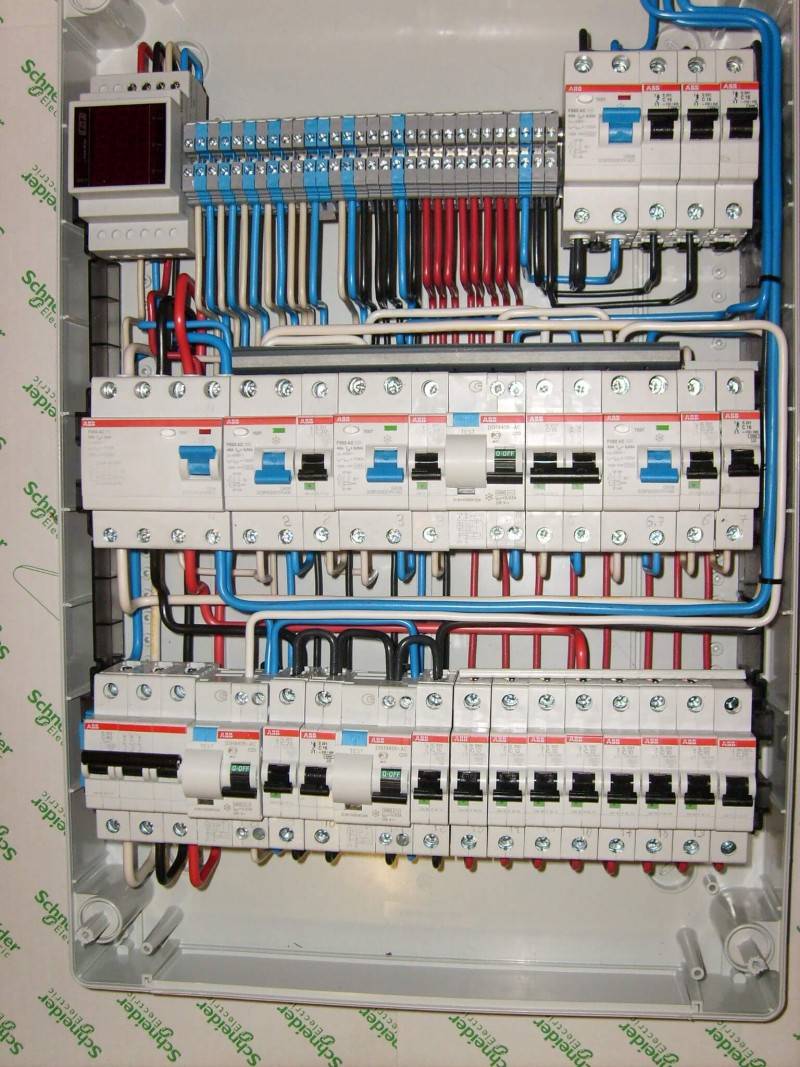

Общие принципы выполнения разводки в щитке

Щит содержит в себе всю аппаратуру и механизмы для подключения потребителей к электроэнергии

Для его правильной работы и безопасности важно использовать подходящие провода и качественные детали, потому что из-за неисправности пользователи могут остаться без света, или и вовсе начнется возгорание. Функция проводников в электрощитке – соединение контроллеров, индикаторов и прочих устройств. Весь щиток, включая металлический корпус, должен быть надежно заземлен

В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию

Весь щиток, включая металлический корпус, должен быть надежно заземлен. В идеале нужно и вешать замок, чтобы посторонние люди не имели доступа к оборудованию.

Подключение должно проходить так, чтобы соединительные проводки не провисали. Для этого нужно тщательно измерять расстояние между элементами подключения и отрезать на несколько сантиметров больше, чтобы их можно было ввести в клеммы. На этом нельзя экономить, и если расчеты оказались неправильными, лучше повторить операцию.

Это интересно: Орех для соединения проводов — маркировка и правила пользования

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

  1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
  2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
  3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

  • фаза – серый или черный;
  • ноль – синий;
  • земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

  • Как соединить автоматы в щитке
  • Как собрать щит на 380 В
  • Как оконцевать провод наконечником
  • Лучшие производители кабеля

Опубликовано:
26.05.2018
Обновлено: 30.07.2018

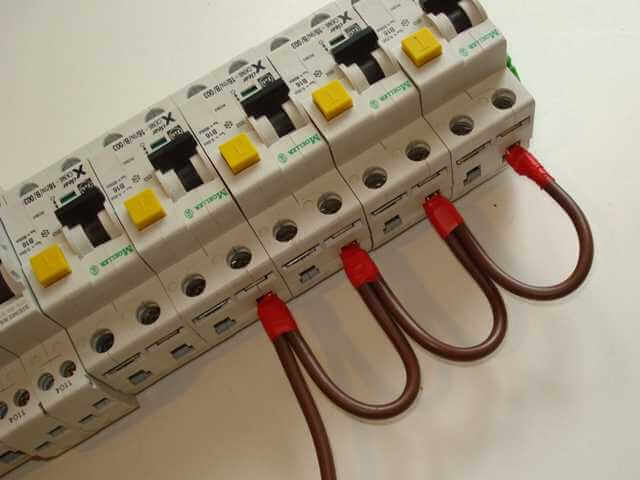

Подготовка перемычек и схема подключения


Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

  • Изоляция не должна попасть в прижим.
  • Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
  • Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.


Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено

Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника

Используется следующая гамма:

Используется следующая гамма:

  • Фаза – серый, черный.
  • Ноль – синий.
  • Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

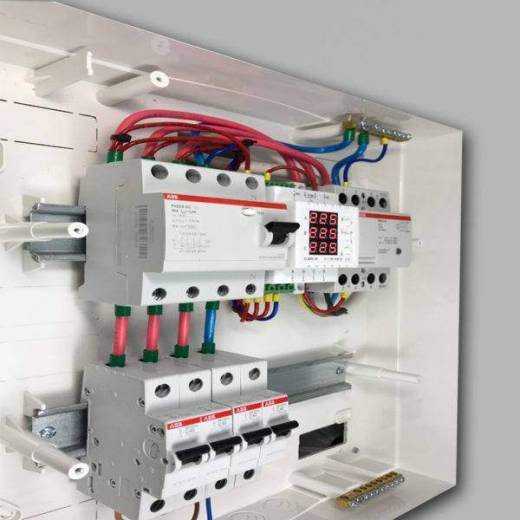

Какой провод использовать для сборки щита

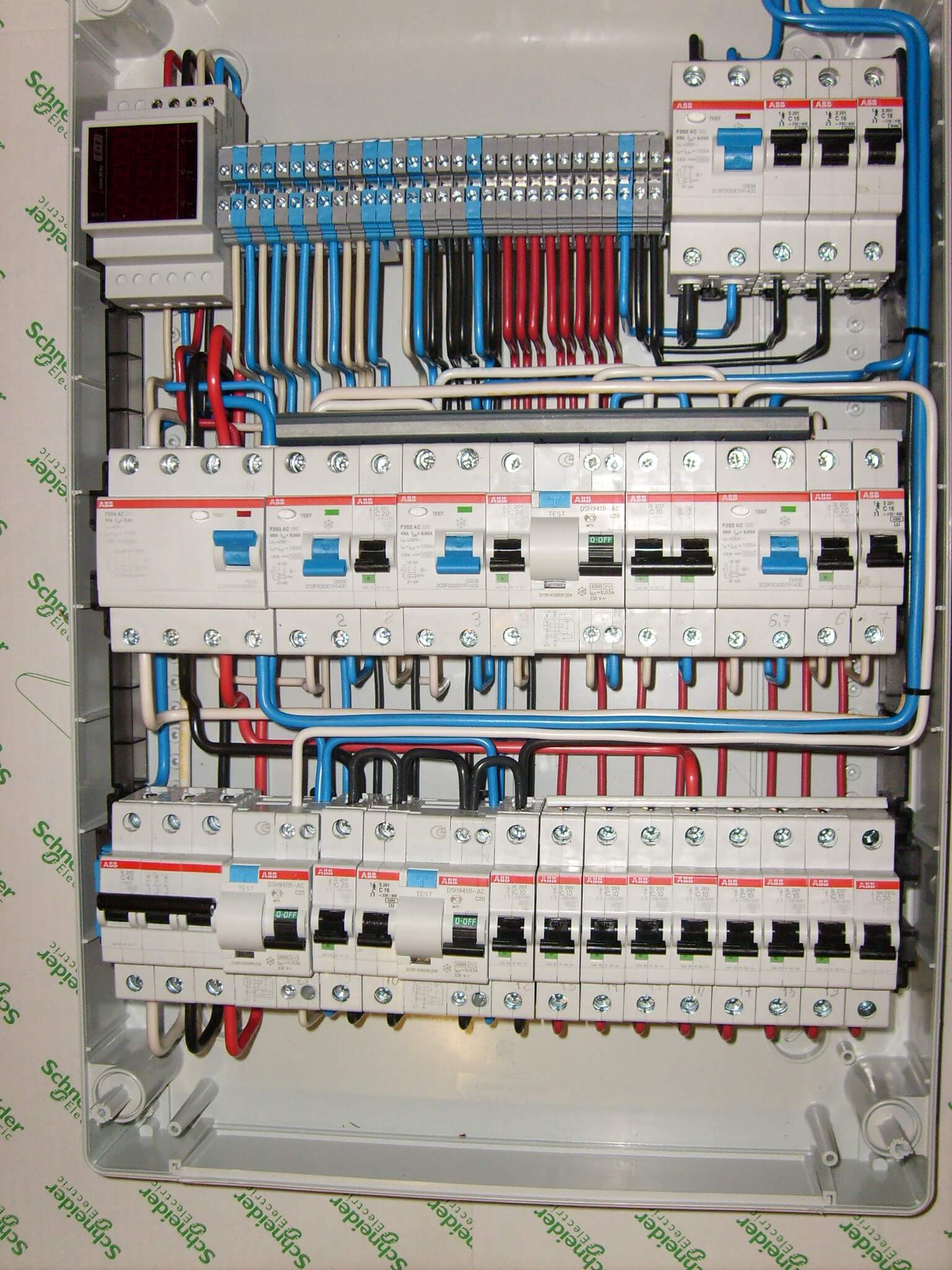

Из чего состоит электрощит

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

  • прибор учета (счетчик электроэнергии).
  • автоматические выключатели (вводные или отключающие группы и отдельных потребителей);
  • УЗО и дифавтоматы;
  • таймеры;
  • реле напряжения;
  • реле контроля фаз;
  • другая автоматика.

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

  1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
  2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
  3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

  • фаза – серый или черный;
  • ноль – синий;
  • земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

  • Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
  • Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
  • Дугогасительной камеры.
  • Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
  • Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
  • Пластиковой, полностью диэлектрической ручки.
  • Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
  • Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
  • Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Таблица выбора защитного автомата по сечению кабеля

Выбор защитного автомата однозначно зависит от сечения кабеля. Если ток автомата выбран больше, чем надо, то возможен перегрев кабеля из-за протекания большого тока. Если же автомат выбран правильно, то при превышении тока он выключится, и кабель не повредится.

Таблица выбора автомата по сечению кабеля

Обратите внимание на способы прокладки кабеля (тип установки). От того, где проложен кабель, ток выбранного защитного автомата может отличаться в 2 раза!. По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат

Для нас, как для электриков, наиболее важны первые три столбца таблицы

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат. Для нас, как для электриков, наиболее важны первые три столбца таблицы.

Теперь – как выбрать защитный автомат, если известна мощность приборов?

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы

Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15
Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП – голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

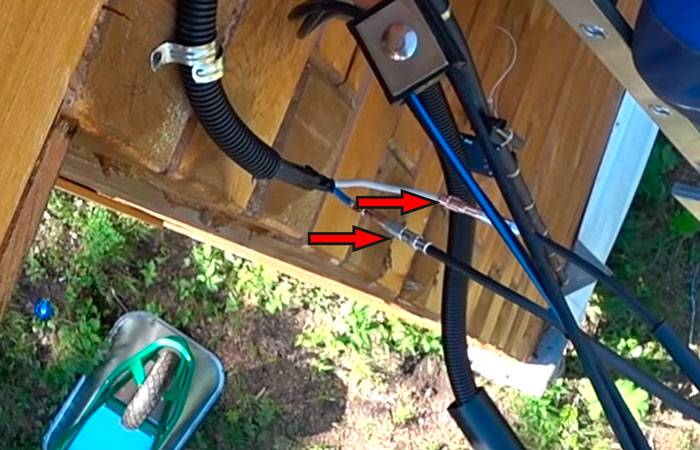

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

https://youtube.com/watch?v=Qx9HEOeBxW4%3F

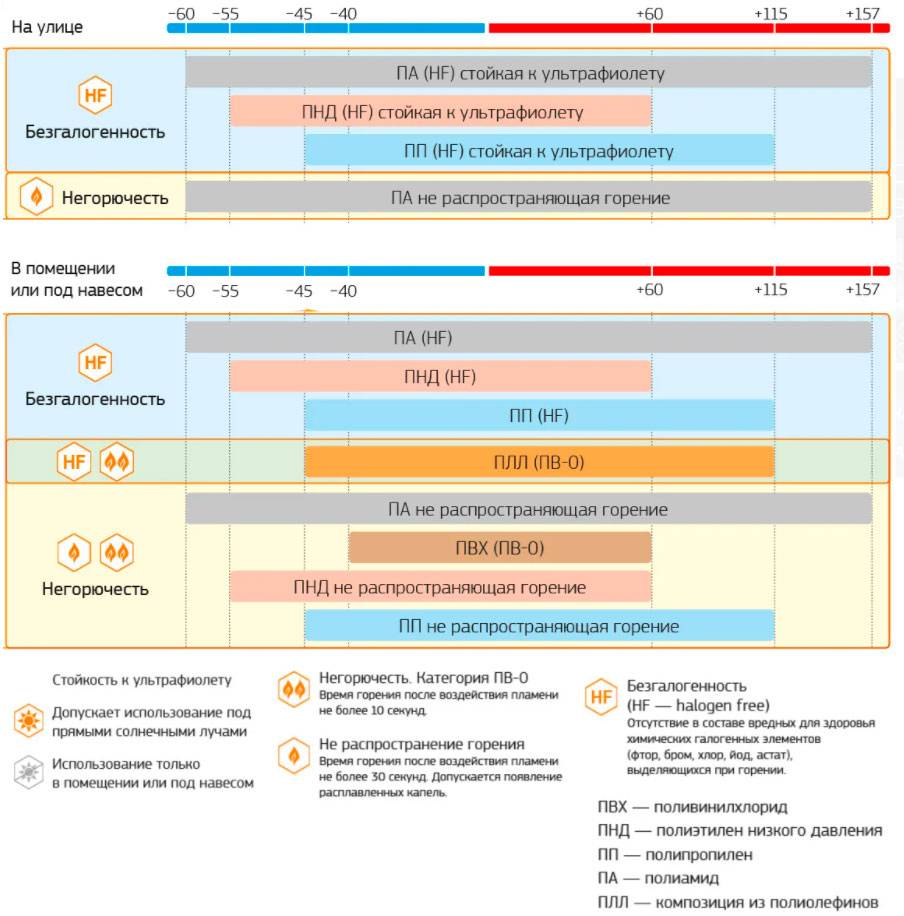

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16
Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ошибка №17
СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

Технические характеристики боксов

При выборе бокса для автоматов необходимо руководствоваться его техническими характеристиками. От них зависит количество защитных устройств, которое получится поместить в каждый конкретный шкаф, в каких условиях его допустимо эксплуатировать, и насколько он безопасен с точки зрения поражения электрическим током.

Класс надежности изоляции

Глава 2 ГОСТ 12.2.007.0-75 определяет 5 классов электротехнических изделий по способу защиты человека от поражения электрическим током. Электрические ящики под автоматы относятся к I и II классам. Их свойства таковы:

  • класс I — электрические аппараты, оснащенные рабочей изоляцией и элементом для заземления;
  • класс II — аппараты, оснащенные двойной или усиленной изоляцией, но без элементов для заземления.

Дополнительная информация. Рабочей изоляцией называется электрическая изоляция, необходимая для нормальной работы устройства и защиты человека от поражения током. Иными словами, это самая тонкая и слабая изоляция, без которой невозможна нормальная работа электрического ящика. Двойная и усиленная изоляции имеют большую толщину и электрическую прочность. Соответственно они гарантируют меньшие риски поражения человека электрическим током.

Материал боксов для автоматов

Материал корпуса ящика для автоматов главным образом определяет условия его эксплуатации и безопасность использования. С этой точки зрения, в продаже есть 2 типа изделий:

  1. Пластиковые боксы. Обычно это небольшие квартирные щиты. Они производятся из жаростойкого АБС пластика, способного выдерживать нагрев до температуры 650 °С. Такой материал плохо поддерживает горение, не гниет от влаги и прост в механической обработке. Эти факторы способствуют тому, что специалисты отдают предпочтение пластиковым коробкам.
  2. Металлические боксы. Для этих изделий характерен I класс защиты от поражения электрическим током. Металлические модели покрывают полимерным покрытием, защищающим их от пагубного воздействия влаги и химически агрессивной среды. Металлические ящики под автоматы в обязательном порядке заземляются. Они проще переносят удары. Поэтому их устанавливают в местах, где возможны механические повреждения извне.


для автоматов с заземляющей шиной

Количество рядов под автоматы

Другая важная характеристика бокса — это количество рядов под автоматы. Автоматические выключатели устанавливаются на DIN-рейки. Каждая рейка — это горизонтальный ряд, на котором в последующем расположится линейка автоматов. Чем шире этот ряд, тем больше защитных устройств получится разместить в щитке.

В одном электрическом щите может быть несколько рядов. На каждом из них, в зависимости от модели щита, можно разместить от 2 до 180 стандартных автоматов с шириной 17,5 мм.

Допустимые напряжения

Характеристики электрических щитов указываются в технической документации. При выборе данного изделия необходимо учитывать его максимальное рабочее напряжение.

В обычном квартирном боксе имеется напряжение 220 В переменного тока. В общем этажном ящике оно достигает 380 В. В электрических шкафчиках промышленного оборудования напряжение способно достигать 600 В постоянного тока.

Классификация автоматических выключателей

  • однополюсные, к нему подключается только одна фаза, применяется там, где потребитель электроэнергии на 220 В;
  • двухполюсные, к нему подключаются две разноименные фазы или фаза и нуль. Как только на одной из фаз возникает какая-нибудь проблема (превышение значения по току), отключаются сразу два автомата. В быту такие автоматы не используются;
  • трехполюсные, применяются там, где есть трехфазная система электропередачи. Например, при вводе в коттедж, многоквартирных домах;
  • четырехполюсные, применяются в распределительных устройствах (РУ), для разрыва 3-х фаз и нуля, в быту не применяются.

Выбор автоматического выключателя по току

По номинальному току АВ

Промышленность изготавливает большое разнообразие автоматических выключателей по номинальному току: 0,5А; 1А; 1,6А; 2А; 3,15А; 4А; 5А; 6А; 10А; 16А; 20А; 25А; 32А; 40А; 50А; 63А. В быту используется в основном от 6А до 40А.

Поэтому нужно знать, какого сечения нужно прокладывать провод (кабель) до потребителя или группы потребителей и их мощности. От этого будет зависеть номинал АВ.

Номинальный ток автоматического выключателя, АНагрузка электрической цепи, 220 В
10Освещение, сигнализация
16Розетки общего назначения
25Кондиционеры, водонагреватели
32Электрические плиты, духовые шкафы
40; 50Общий ввод

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
