Как правильно провести электропроводку в баню и парилку своими руками

Какая мощность необходима, какие приборы необходимо учитывать

Прежде, чем говорить о мощности и силе тока дадим некоторые вводные определения и пояснения, что такое однофазное, трехфазное подключение, ноль и заземление.

Однофазное подключение

Любая электрическая цепь состоит из двух проводов: провод, по которому идет ток, называют фазовым или провод, по которому ток возвращается, называют нулевым. По одному проводу ток идет к потребителю электроэнергии (например к лампочке), а по другому возвращается обратно. Так работает однофазная сеть.

Схема однофазной цепи

Трехфазное подключение

Трехфазная цепь включает в себя три фазовых провода и один нулевой.

При трехфазной сети переменный электрический ток течет по трем проводам и возвращается по одному.

Схема трехфазной цепи:

Энергосбытовые организации подают переменный электрический ток именно по трехфазным сетям — так ток попадает в наши дома. Иногда трехфазная сеть может заводится прямо в дом. В большинстве домов подается однофазная сеть. Узнать, какая сеть подключена к вашему дому очень просто:

когда во входящем кабеле 2 или 3 провода, значит сеть однофазная

когда во входящем кабеле 2 или 5 проводов — трехфазная.

Заземление

В однофазной сети это третий провод , который не несет какой-либо нагрузки, а осуществляет предохранительную функцию. Задача этого провода заключается в том, что в случае короткого замыкания избыток тока по этому проводу уйдет в землю.

Схема заземления:

Рассчитать мощность электроприборов как раз необходимо для того, чтобы равномерно распределить их нагрузку по фазам. Следует учитывать также, что современные электрические приборы бывают достаточно большой мощности, которые могут создавать слишком высокую нагрузку для однофазной сети. Поэтому в зависимости от того, сколько и какой мощности электроприборы вы собираетесь подключать на своем участке, вы можете сделать выбор в сторону подключения однофазной либо трехфазной сети.

Преимущества трехфазной сети:

Возможность использовать большую мощность. Однофазная сеть рассчитана на суммарную мощность примерно 10 кВт, а трехфазная — до 30 кВт и выше. Пример: если от линии электропередач в ваш дом заходит 1 фаза, то при сечении входящего провода 16 кв.мм. суммарная мощность всех приборов может быть не более 14 кВт, а если 3 фазы — то 42 кВт.

Легко подключать электроприборы с трехфазным питанием, например, электроплиты.

Недостатки трехфазной сети:

Понадобится стабилизатор, так как при неравномерной нагрузке на одну из фаз, остальные фазы будут работать некорректно.

В щит необходимо встраивать специальное оборудование, рассчитанное именно на трехфазную сеть.

Рассчитываем мощность

На всех электроприборах (лампочках, электропечах и т.д.) указаны цифры:

первая цифра — напряжение (варианты: 12, 24 ,220, 380 В)

вторая цифра — мощность электроприбора (пишется кВт или к

Для расчета необходимого сечения провода воспользуйтесь предложенным примером из таблицы:

Пример для однофазного подключения на 220 В:

двухжильным проводом — фазная жила и нейтраль, или

трехжильным проводом — фазная жила, нейтраль, защитный проводник

Суммарная мощность приборов, кВт

Сила тока, А (Мощность(Вт) / Напряжение(В))

Примерное соотношение сечения провода и силы тока

Пример

Парилка: 1 лампа — 60 Вт

Душ: 1 лампа — 60 Вт

Предбанник: 1 лампа — 100 Вт

Комната отдыха: 1 лампа — 100 Вт

Холодильник: 200 Вт

Бойлер: 2000 Вт

Насос: 600 Вт

Итого: 3120 Вт

При напряжении в 220 В: Ток(А) = 3120 / 220 = 14,18 А

16А —1,5 кв.мм

25А —2,5 кв.мм

32А —4,0 кв.мм

40А — 6,0 кв.мм

В нашем примере по расчету достаточно провода с сечением 1,5 кв.мм.

Если вы не хотите вдаваться в формулы и справочники, то можно просчитать нужное сечение провода более упрощенно:

С учетом запаса мощности, на каждые 2 кВт мощности соответствует 1 кв.мм сечения провода. Однако, с повышением сечения это соотношение не является точным.

В нашем примере для 3,1 кВт будет соответствовать проводка с сечением . Однако, при выборе провода следует всегда делать расчеты с запасом примерно в 20—25 %. В нашем примере:

Мощность с запасом: 3120 х 1,25 = 3900 Вт

Сила тока: 3900 Вт / 220 = 17,73 А

Сечение провода: 2,5 кв.мм.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.
  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.
  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Осветительная аппаратура в парной

При монтаже осветительного оборудования для напряжения 220 В учитывают требования:

  • защита от брызг должна соответствовать классу IP44;
  • мощность лампы накаливания не более 60 Вт.

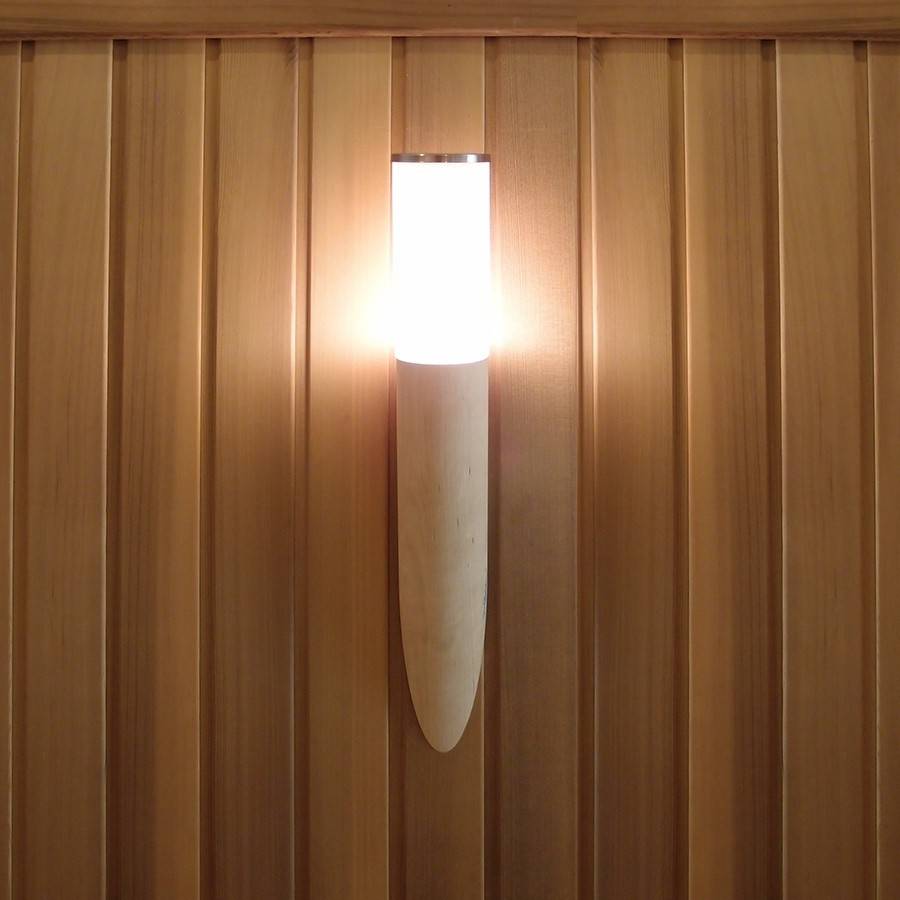

В парной и моечном отделении рекомендуется ставить светильники с плафонами из стекла, закрытого металлической заземленной сеткой.

Между корпусом и плафоном должна находиться силиконовая прокладка, обеспечивающая герметичность внутреннего объема.

Выбор количества вольт

Для снижения риска поражения током в парной используют светодиодную подсветку, рассчитанную на напряжение от 12 до 36 В. Понижающий трансформатор устанавливают в щитке, мощность устройства подбирают в зависимости от энергопотребления системы освещения с запасом 25-35% для снижения нагрузки на обмотки.

Следует использовать специальные светодиоды, рассчитанные на эксплуатацию при повышенной температуре (стандартные изделия при нагреве выходят из строя).

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено

Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света

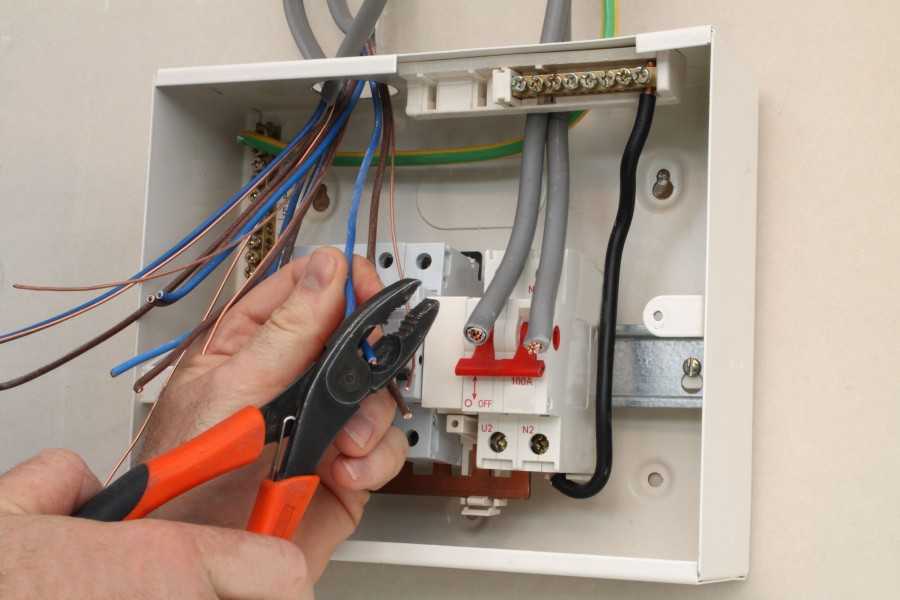

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

Используется следующая гамма:

  • Фаза – серый, черный.
  • Ноль – синий.
  • Заземление – желто-зеленый.

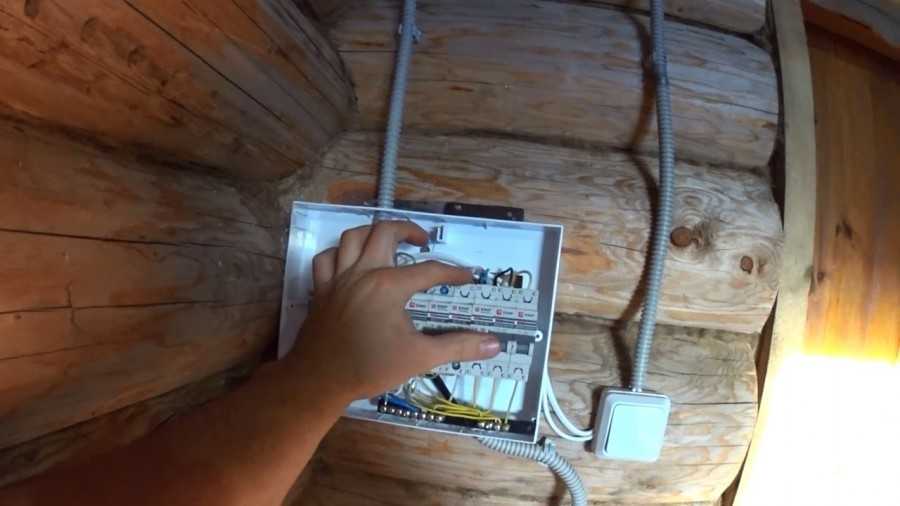

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.

Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Способы прокладки

«Земляной»

Относится к наиболее верным способам, к сожалению, его выбор не всегда возможен. Прежде всего, необходимо окончить все «земляные» работы и убедиться в удобстве проложения кабеля. Он является дорогим, имеет 4 медные жилы с сечением 10 мм2.

Кабель оснащен защитным покрытием, кладется под землей, тем самым являясь очень прочным и высоконадежным. Стальная защитная оболочка позволяет защитить электрокабель от всевозможных грызунов (кротов, крыс и т.п.). Также, электропровод неуязвим к земляной усадке.

Упаковывая кабель, не следует использовать стальную трубу, поскольку в ней собирается конденсат, который чревато сказывается на долговечности провода.

Стальные трубы применимы для вертикальной прокладки (прим.: крепление на столбе, на стене). Применяются зачастую трубы не более 2 метров.

Этапы укладки кабеля под землей:

Выкапывается ров на глубину 0,7 – 1 м. В него высыпается песок или рыхлая земля, высота слоя – около 10 – 15 см. Затем кабель снова засыпается слоем песка либо рыхлой землей.

Для провидения кабеля в сооружение, применяют металлическую втулку. Ее назначение – защитить провода при перемещении, а также окончательно усадить деревянную стенку

Все эти процедуры должны проводиться с наибольшей внимательностью и осторожностью.

С кабеля снимают его защитное покрытие прямо перед подключением к щитку. Затем уже можно электропровод подключить к автомату, сделав заземление и защиту от ударов молнии.

Прокладка кабеля «воздушным» способом

В случае, если потребитель выбирает более простой и экономический способ прокладывания провода по воздуху, то нужно учесть следующие факторы:

  1. Если, расстояние от дома до баньки составляет 20 30 м, нужно поставить опору, ликвидировав провисание кабеля. Для «проложения» провода по воздуху применяется специальная растяжка, либо изоляторы, изготовленные из фарфора.
  2. Электрокабель должен протягиваться на конкретной высоте. Над проезжей дорогой его высота – не ниже 6 метров от уровня земли. Над пешеходными дорожками – не ниже 3,5 – 4 м. К самой бане кабель монтируется на высоте 2,75 – 2,90 м.
  3. Часто используется так называемый «самонесущий» изолированный провод. Его длительность работы рассчитана примерно на 25 лет. Такие кабеля имеют крепкое атмосферостойкое покрытие и специальные несущие элементы, которые неуязвимы к перегрузкам. Сечение такого провода порядка 16-20 м2и пропускная способность не более 63-65 А. В случае однофазного подключения – на выходе мощность равна 14 кВт, а если 3-х фазное – 42 кВт. Главный минус такого рода кабеля – это его не высокая пластичность.
  4. СИП (самонесущий изолированный провод) – предназначен для ввода в само помещение бани. В саму парилку запрещено вводить провода из алюминия, разрешается проводить кабеля типаNYM, НГ либо ВВГ.

Тип ВВГ часто применим для подсоединения освещения (сечением 3 х 1,5) и подсоединения розеток (3 х 2,5).

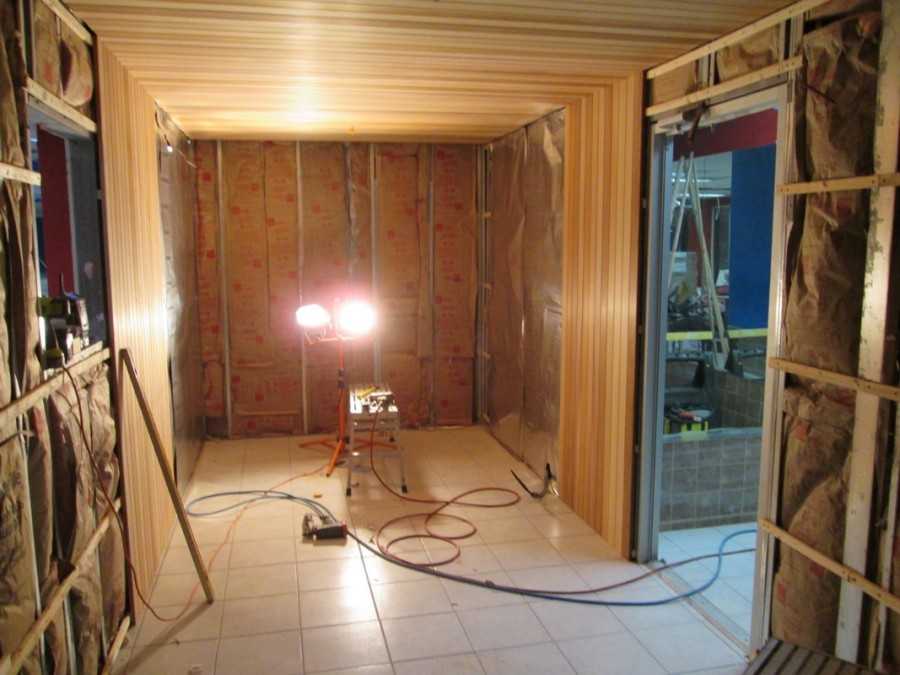

Внутренняя разводка в бане: основные этапы

При конструировании электропроводки, следует отметить следующие этапы:

  • монтаж щитка;
  • разведение от щитка;
  • монтаж светильников;
  • монтаж розеток;
  • монтаж электронной печки;

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

  • Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
  • При работе внутри помещения используйте элементы с термоизоляцией.

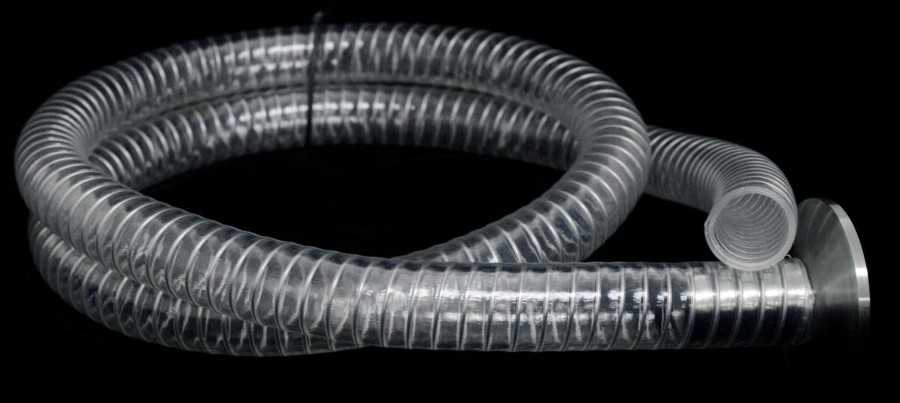

  • Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
  • Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.


Прежде всего позаботьтесь о пожаробезопасности

Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Подводка силового кабеля к бане

Электропроводку в баню лучше всего подводить от центрального распредщита по выделенной линии электропередачи. Прокладка силового кабеля осуществляется одним из двух способов: в земле или по воздуху.

Кабель в земле

Данный вариант считается самым надежным, хотя и подходит далеко не для всех случаев. Под землей прокладывается так называемый «бронированный кабель», который представляет собой четырехжильный ВБбШв с 10-миллиметровым сечением. Несмотря на дороговизну кабеля, затраты оправдывают себя, поскольку изделие отличается высокой надежностью и прочностью за счет использования металлической оплетки, находящейся между оболочками из пластика. Благодаря таким характеристикам, кабель надежно защищен от механических повреждений, возникающих, в том числе, в результате посягательств грызунов. К тому же целостность кабеля не способна нарушить усадка земли.

Нежелательно для прокладки кабеля использовать металлические трубы, которые не только разрушаются под воздействием ржавления, но и способствуют разрушению кабеля, поскольку в них собирается конденсат. Трубы из металла можно применять лишь на участках прилегания кабеля к стене или столбу.

Ниже представлена инструкция по проведению работ:

  1. Копаем траншею глубиной не меньше 70 сантиметров. Дно засыпаем 10-сантиметровым слоем песка. Укладываем кабель. Сверху набрасываем еще 10 сантиметров песка.
  2. В здание проводим кабель через втулку, которую размещаем в заранее просверленном отверстии в стене. Втулка защитит провод во время усадки стены.
  3. Удаляем с кабеля «броню» перед вводом в электрощит. Далее подключаем жилы к автомату, создавая заземление и защиту от молнии.

Прокладка по воздуху

Монтаж проводки в баню можно осуществить и менее затратным способом — по воздуху. При этом следует учитывать следующие обстоятельства:

  1. Если баня находится дальше, чем в 25 метрах, понадобятся опоры для линии электропередачи. Кабель прокладывается при помощи растяжки или на фарфоровых изоляторах.
  2. Кабель должен находиться на заданной правилами высоте. К примеру, проезжая часть должна располагаться, по крайней мере, в 6 метрах под проводами, а пешеходная дорожка — в 3,5 метрах. К бане провод прикрепляется на высоте не менее чем 2 метра 75 сантиметров над уровнем земли.
  3. Рекомендуется использовать СИП (самонесущий изолированный провод). Эксплуатационный срок этого изделия составляет четверть века. Кабели СИП покрыты атмосферостойким полиэтиленом, а также оснащены стойкими к механическим воздействиям несущими элементами. Сечение провода должно составлять не менее 16 квадратных миллиметров при пропускной возможности в 63 А. При однофазном подключении показатель мощности составляет 14 кВт, при трехфазном — 42 кВт. Основной минус СИП заключается в сложности с вводом в защитный автомат по причине недостаточной эластичности проводов (они с трудом гнутся).
  4. СИП вводится в банное помещение через металлическую втулку. При этом кабель направляется не непосредственно в парилку, а в сухое помещение (в парилке алюминиевые провода размещать нельзя). В парилку же направляются провода других марок — NYM, ВВГ или НГ. Оптимальным выбором будут ВВГнг-LS 3х1,5 (для освещения) или ВВГнг-LS 3х2,5 (для розеток). Изоляционный слой ВВГ не горит, а тлеет в случае аварийной ситуации. В качестве переходников рекомендуется применять соединители типа «алюминий-медь». СИП фиксируется анкерными зажимами (натяжителями).

Правила заземления

Для того, чтобы обеспечить полную безопасность для жизни и здоровья людей, находящихся в бане, необходимо обеспечить качественное заземление. Чтобы это сделать, необходимо подготовить провод с тремя медными жилами, первая из которых ноль, вторая – фаза, а третья – заземление.

Информация. Во избежание путаницы в проводах их обычно окрашивают в определенный цвет: ноль – синий, заземление – желто-зеленый, а фаза окрашивается в любой другой цвет. Это предусмотрено правилами электрики.

После того, как каждый из кабелей ввели в щиток, нужно провести провод заземления. Для этого он выводится на улицу и крепится к металлическому уголку, который после устанавливается в землю на глубину до 0,5 м. К уголку нужно прикрепить земляную шину щитка, к которой подключаются все клеммы заземления.

На сегодняшний день большинство бытовых приборов, которые мы используем, оборудованы заземлением. Убедиться в этом можно лишь посмотрев на вилку прибора, оснащенную специальной клеммой.

Как правильно провести электропроводку в бане своими руками: монтаж кабеля под землей

Монтаж электропроводки в бане «земляным» способом — самый надежный, но он не всегда доступен. Перед тем как сделать электропроводку в бане с монтажом кабеля под землей, на участке следует закончить все земледельческие работы и подтвердить, что электропровод не пройдет еще и по соседской территории. Под землей требуется прокладывать бронированный кабель марки ВБбШв, снабженный четырьмя медными жилами сечением 10 мм2. Этот кабель достаточно дорогой, но очень надежный и исключительно прочный, потому что заключен в стальную оплетку, находящуюся между его оболочками из пластика. Такому кабелю не страшны ни мыши, ни кроты, ни другие грызуны, а также земляная усадка.

По правилам, электропроводка в бане «земляным» способом осуществляется в следующей последовательности:

1. Роют траншею глубиной не менее 0,7 м и засыпают ее дно слоем песка толщиной около 10 см. Провода сверху впоследствии покрывают точно таким же песчаным слоем.

2. Делают ввод электрокабеля в строение посредством стальной втулки, которая защитит провод при подвижке и окончательной усадке бревенчатой стены.

3. Кабель освобождают от «брони» перед вводом его в щиток. На завершающем этапе жилы кабеля подключают к автомату, осуществив молниезащиту и заземление.

Электричество в бане: группы потребителей

Группы потребителей — это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

  • либо группировать по комнатам — все потребители комнаты отдыха, парилки, моечной, например;
  • либо по однородности — все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Предварительные шаги

Прежде, чем идти по шагам нашей инструкции было бы лучше, если бы вы прошли по ссылкам, которые ведут на подробные статьи — о видах фундаментов бани, разновидностях стройматериалов для стен и крыши. Потому что в противном случае либо неконтролируемо разросся бы объем данной статьи, либо пришлось говорить обо всем слишком поверхностно.

Здесь мы рассмотрим подробно основные шаги и немного коснемся некоторых дополнительных аспектов самостоятельной работы по созданию своей идеальной парилки. Для получения более подробной информации переходите по ссылкам в тексте.

Если нет желания прибегать к помощи посторонних, узнайте, какие есть варианты обустройства пола, стен и потолка в парильном помещении, определяйтесь с выбором и приступайте к работе.

Схема электропроводки в бане и инструкция по работе

схема проводки

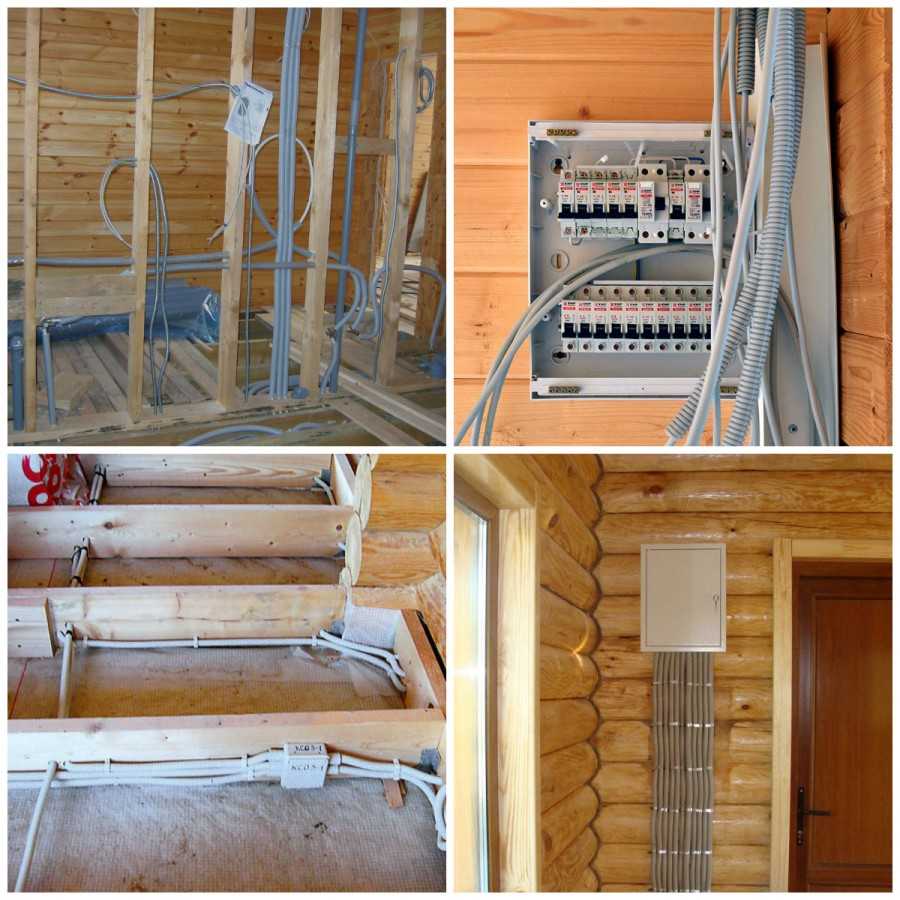

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

  • внешний;
  • внутренний;

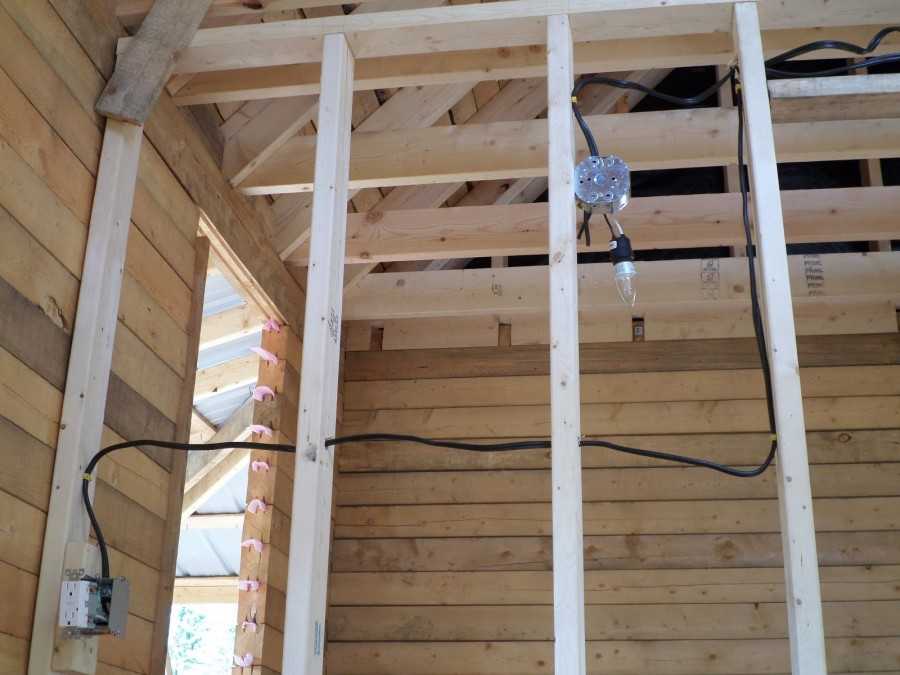

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

  1. Отпадает необходимость делать канавку в стене (штроба).
  2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
  3. Всегда можно внести изменения в планировку и разводку.
  4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

  1. Вывод под светильники (преимущественно в середине потолка, по краям).
  2. Вывод под выключатель.
  3. Вывод под электрокаменку.
  4. Вывод для панели управления температурой.
  5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.Пошаговая инструкция работ:

  1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
  2. Рассчитать основные параметры автомата.
  3. Выбор сечения электрокабеля.
  4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
  5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
  6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).
