Особенности использования и схема подключения двухполюсного автомата

Как выбрать по характеристикам и функциям устройства

Основным параметром, по которому выбирается автоматический выключатель, является суммарная токовая нагрузка от всех подключенных электроприборов

Также нужно обращать внимание на другие факторы – напряжение сети, количество полюсов, защищенность корпуса, сечение проводов, состояние электропроводки

Определение полюсности автомата

В зависимости от вида электропроводки выбирается полюсность автомата. Для однофазных сетей используются одно- и двухполюсники, для трехфазной электросети применяются приборы с тремя и четырьмя полюсами.

Выбор по току

Ток – наиболее важная характеристика, влияющая на выбор автомата. Именно от этого показателя зависит, сработает ли защита при аварийной ситуации. Для электрощитов, расположенных рядом с электрическими подстанциям, следует покупать защитное устройство на 6 кА. В жилых помещениях это значение увеличивается до 10 кА.

Рабочий или номинальный ток

Рабочие токи определяются суммарной нагрузкой всех бытовых приборов, которые защищает автомат. Следует учитывать и сечение электропроводов и их материал.

Для осветительной группы обычно используются автоматы на 10 Ампер. Розетки могут подключаться к 16 Ампер. Мощное бытовое оборудование вроде электроплит и водонагревателей требует 32 А у защитного автоматического выключателя.

Точное значение рассчитывается как суммарная мощность всех бытовых приборов, деленная на 220 В.

Нежелательно сильно завышать рабочий ток – автомат может не сработать при аварии.

Ток короткого замыкания

Для выбора автомата по току короткого замыкания следует пользоваться правилами ПУЭ. Запрещено использовать выключатели с отключающей способностью ниже 6 кА. В домах чаще всего применяются приборы на 6 и 10 кА.

Селективность

Под данным термином понимают отключение в аварийной ситуации только проблемного участка электросети, а не всей энергии в доме. Следует выбирать автоматы на каждую группу приборов отдельно. Вводный автомат выбирается на 40 А, далее ставятся приборы с меньшим током на каждый вид бытовых устройств.

Число полюсов

Есть несколько видов автоматов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Однополюсники применяются в однофазной сети (одна фаза, два, три провода). Нейтраль в таком случае не защищена. Используется для розеточной группы или для освещения. Двухполюсный выключатель используется для электропроводки с одной фазой и двумя проводами. Можно применять как вводных предохранитель всей сети и для защиты отдельных электроприборов. Устройства с двумя полюсами являются самыми распространенными.

Замена одного двухполюсника двумя однополюсными устройствами запрещена правилами ПУЭ.

Трехполюсники и четырехполюсники используются в трехфазной сети 380 Вольт. Разливаются наличием провода нейтрали в приборе с четырьмя полюсами.

Сечение кабеля

Огромное влияние на выбор оказывает сечение и материал кабелей. В домах, построенных до 2003 годов, использовалась алюминиевая электропроводка. Она является более слабой, и ей требуется замена. Ставить новый выключатель, выбранный только по суммарной мощности, нельзя.

Медные кабели пропускают большие токи, чем алюминиевые

Здесь важно учитывать сечение – изделия из меди площадью 2,5 кв.мм. безопасно работают с токами до 30 А

Для определения нужного значения следует воспользоваться таблицами расчета сечения кабеля.

Производитель

Обязательно нужно обращать внимание на изготовителя автомата. Лучше приобретать прибор у известной проверенной фирмы в специализированном магазине

Это снизит риск покупки подделки, и приобретенное изделие будет соответствовать заявленным критериям. Также фирменные магазины дают гарантию на выключатель.

Степень защиты корпуса

Каждый выключатель имеет свою степень защиты корпуса. Она записывается как IP и 2 цифры. Иногда дополнительно могут использоваться 2 латинские буквы, описывающие вспомогательные характеристики. Первая цифра указывает степень защиты от пыли, вторая – от влаги. Чем больше число, тем выше защищенность корпуса автомата.

Маркировка

Маркируется выключатель с помощью букв и цифр. Расшифровывается она следующим образом:

  • буква А, В, С и т.д. – класс автомата, означает предел тока мгновенного срабатывания;
  • цифра обозначает номинальный ток, при котором устройство работает в штатном режиме;
  • рядом также указывается число в тысячах ампер, показывающее максимальное значение силы тока, при котором выключатель среагирует.

Маркировка указывается на корпусе прибора и в соответствующей документации.

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.


Критерии выбора электрооборудования

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

Вам это будет интересно Подключение рн 113

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций. Видео об автоматических выключателях.
Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные. Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль.
Обязательно нужно помнить что все работы по установке, подключению и монтажу необходимо производить безопасно, а значит с полным отключением и проверкой отсутствия напряжения. Раскручиваем контактные винты и вставляем провода в контакты автомата.
После счётчика с однофазным вводом монтируется двухполюсный АВ. В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно. Герметичный корпус не дает просочиться внутрь пыли и влаге. Графическое обозначение или принципиальная схема прибора.
То есть, к первой клемме прибора подключается фаза, ко второй ноль. Таким образом, преимущества: Безопасность — электрическая цепь разрывается целиком.

Особенности работы однополюсного и двухполюсного АВ


Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания.

Пример изображен на картинке. При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. Электроток, отсекаясь на одном проводе, может остаться на другом. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя.
Подключение дифференциального автомата

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.


Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Вам это будет интересно Все об акустическом выключателе

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.


Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления

Устанавливаем автоматический выключатель в щиток

Теперь о самом монтаже. Корпус автомата имеет маркировку включения — то есть вопрос, куда прикрутить фазу не стоит, как подключить автоматический выключатель к сети — нарисовано на автомате.

Перед монтажом выкручиваем болты контактной группы, измеряем глубину входа (длину зачищенной части кабеля), проверяем наличие резьбовых фиксаторов на дин-рейку (некоторые модели имеют снизу такое отверстие, которое позволяет дополнительно усилить при помощи винта закрепить прибор на рейке).

Сама процедура установки автоматического выключателя начинается с «примерки». Выставляем на защёлках по рейке все автоматы, оцениваем расстояния между ними, наличие места для дополнительных (при необходимости), а также возможность маркировки соединений. Маркируем все жилы отдельно (вне зависимости от цвета), фаза, ноль, земля, после чего зачищаем кабели.

Зачистку кабелей делаем в щитке, где на рейке стоят автоматы. Это делается для того, чтобы точно прикинуть необходимую длину проводов.

Проверяем качество контакта проводов земля — ноль. В идеале, расстояние от каждого нулевого провода до кабеля земли должно быть примерно одинаковым. То есть 10 и 20-ть см., это одинаково, а вот 20 см. и метр — недопустимо. ПЭУ дают разброс до 60% . То есть самый короткий вход 10 см., если самый длинный 60 см. На это и ориентируемся.

Убеждаемся, что схема подключений автоматических выключателей верна, «макет» правильный, всё готово для монтажа. Включаем, не закрепляя но, протянув провода, первый автомат, проверяем коммутацию и проверяем линию

Проверяем просто: в розетку осторожно вставляем гвозди, плоскогубцами с изоляцией. После чего поперёк роняем ещё один гвоздь. Если всё сделано правильно, автомат отключит линию

Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает

Если всё сделано правильно, автомат отключит линию. Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает.

Проверив таким образом линию (если собрались подключить и установить всё сами, достаточно одного автомата, остальные Вы делаете точно так же), можно заканчивать процесс.

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

  • Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
  • Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
  • Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

https://youtube.com/watch?v=0CKNaI3EwnI

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

По какому принципу работает однополюсный автомат

Автоматические выключатели, как коммутационные аппараты, выполняют функции в проведении допустимого электрического тока и отключении питания, если номинал превышается, чем предохраняет электросеть от перегрузки.

В задачу однополюсного аппарата входит защита цепи в одном проводе. Работа аппарата сконцентрирована на 2 распределительных устройствах – тепловом и электромагнитном. Когда повышенная нагрузка действует долго, отключение цепи происходит первым механизмом. Если возникает короткое замыкание второй распределитель сразу прекращает подачу питания.

Тепловую защиту выполняет пластина из композиционного материала по следующему принципу:

  1. Поступает ток, превышающий допустимый уровень.
  2. Биметалл нагревается.
  3. Изгибается.
  4. Толкает рычаг.
  5. Отключает прибор.
  6. Пластина остывает.

Когда состояние биметалла приходит в норму, он возвращается в свое исходное состояние и аппарат можно вновь подключать. В состав электромагнитного устройства входит катушка, в середину которой поместили сердечник.

Здесь просматривается такая картина:

  1. Возникает ток с коротким замыканием.
  2. Поступает на обмотку.
  3. Силой, созданной электромагнитным полем, перемещается сердечник.
  4. Отключает устройство.

В ходе взаимодействий физических процессов происходит размыкание силовых контактов, которые обесточивают проводник.

Большой силой тока создается электрическая дуга, её направляют в камеру с параллельными металлическими пластинами для дробления и полного распада. Автомат можно выключать простым поворотом ручки. Применяют такие выключатели в обычных квартирах, если к дому подведены всего 2 провода. В сарае, небольшом частном доме размыкают цепь однополюсные автоматы. В многоквартирных домах стоят заземляющие проводники, значит подойдет только двухполюсник.

Это интересно: Нужно ли утеплять дымоход из сэндвич-трубы в коробе из металлопрофиля: рассматриваем суть

Техническое обслуживание в период эксплуатации

Нормальные условия действия двухполюсных и трехполюсных автоматических выключателей позволяют выделять время на технический осмотр приборов не чаще одной профилактики за три года работы. Этот факт лишний раз подтверждает высокое качество исполнения практически любых автоматов.


Техническое обслуживание приборов. Эта процедура предусматривает тестирование целостности устройств и надёжности контактных групп. В рамках техобслуживания выполняется чистка приборов и мест их размещения. Проверяется качество работы автоматических механизмов

Между тем, согласно инструкций, технический осмотр обязательно выполняется, если автоматический выключатель срабатывал по причине тока короткого замыкания.

Для любой причины, будь то срабатывание устройства в условиях аварийной ситуации или техобслуживание по графику, технический осмотр устройств выключает в себя:

  • диагностирование механизма включения/отключения в ручном режиме без нагрузки;
  • проверку затяжки винтов основных и свободных контактов;
  • надёжность крепежа прибора к основанию;
  • очистку от загрязнений и посторонних предметов;
  • имитацию отключения методом механического воздействия на чувствительный элемент;
  • проверку работоспособности в рабочем режиме.

Практика пользования электрическими сетями отмечает обращение с приборами разных производителей, включая отечественных и зарубежных.

Большая часть всех эксплуатируемых устройств автоматической защиты характеризуется безупречной работой в плане качества.

Что представляет собой однополюсный автоматический выключатель

АВ — коммутационный контактный прибор, предназначенный для защиты распределительных электрических сетей от перегрузок и коротких замыканий. Во включенном состоянии через прибор протекает ток, значение которого соответствует номиналу устройства.

Область применения

Однополюсные автоматические выключатели обеспечивают подачу напряжения потребителям и защиту цепи от перегрузок.

В быту приборы пришли на смену плавким предохранителям, часто называемым в народе «пробками».

Преимущество перед пробками:

  1. Восстановление работоспособности простым поднятием рычажка или нажатием кнопки.
  2. Характеристики устройства не меняются после многократных ручных циклов включения/выключения и аварийных срабатываний. В этом состоит отличие от пробок, куда «мастера» устанавливали «жучки», многократно повышая пропускную способность сети, что и приводило к возгораниям.

В домашних условиях распространение получили приборы для защиты одного провода — однополюсные АВ, про них и пойдёт речь ниже.

Общее устройство и принцип работы

Однополюсные АВ состоят из нескольких функциональных частей:

  • корпуса;
  • рабочей контактной системы;
  • дугогасительного устройства;
  • расцепителей и привода.

Расцепители – элементы, выполняющие защиту цепи, бывают электромагнитными и тепловыми.

Электромагнитный расцепитель представляет собой катушку с подпружиненным подвижным сердечником. Перемещаясь, сердечник управляет положением связанного с ним подвижного контакта, замыкающего цепь.

В нормальном режиме потребления силы электромагнитной индукции, создаваемой протекающим через катушку током, не хватает для преодоления упругости пружины. В сеть подаётся напряжение, через приборы-потребители протекает ток.

При возникновении короткого замыкания ток через катушку многократно возрастает. Создаваемая электромагнитной индукцией сила преодолевает сопротивление пружины. Сердечник, перемещаясь в катушке, размыкает контакты.

Рабочим органом теплового расцепителя является биметаллическая пластина, управляющая замыканием контактов.

При включении в сеть приборов с общей мощностью, превосходящей номинал АВ, через пластину протекает ток повышенного значения. Нагреваясь, она деформируется и при заданном значении отключает АВ.

Важным элементом конструкции, повышающим срок эксплуатации, является дугогасительная камера. Она нужна для погашения искры между контактами, появляющейся во время размыкания.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Это интересно: Лучшие автоматические выключатели — изучаем внимательно

Заключение

Автоматический выключатель трехполюсный является важной частью домашней электрической системы

Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы

Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.

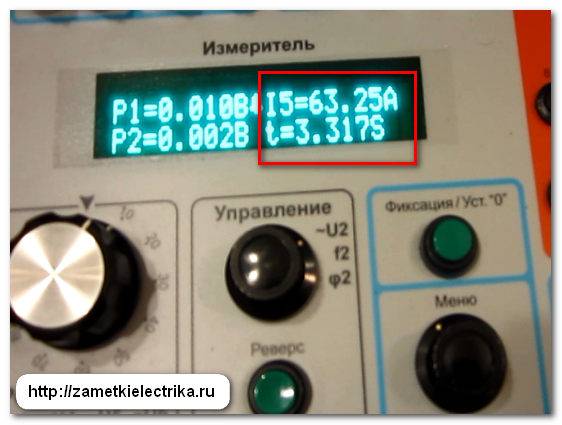

Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).

Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.

Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.

Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.

Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.

А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

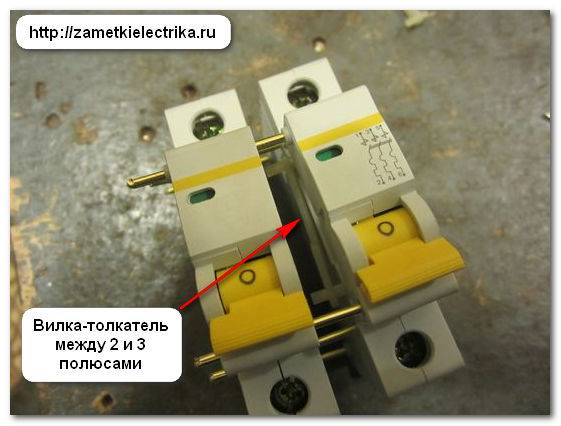

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).

Эксперимент №2. Соединяем три однополюсных автомата

Берем три однополюсных автоматических выключателя ВА47-29.

Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.

Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).

Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.

А вот состояние контактов соседних полюсов.

Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?

Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.

К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .

Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.

Полную версию экспериментов смотрите в моем видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
