Полипропиленовые трубы для отопления: характеристики, виды, особенности монтажа и обзор ведущих производителей

Варианты разводки

Схемы отопления в частном доме из полипропилена те же, что и из других материалов: однотрубная, двухтрубная, коллекторная. Однотрубная наименее эффективна, ее можно использовать только в маленьких домах либо в коротких контурах: одна труба последовательно проходит через все радиаторы и возвращается к котлу в виде обратки.

По дороге теплоноситель остывает. Даже используя регуляторы на батареях, равномерного прогрева добиться не получится.

Схема однотрубной разводки отопления из полипропилена.

Двухтрубная – отдельные ветки для подачи и обратки. Эффективность выше, но основная проблема та же. Оптимальный вариант для больших домов – коллекторная (лучевая) разводка: от распределительного коллектора трубы подачи и обратки расходятся лучами к отдельными приборам или мини-контурам (что такое обвязка котла твердотопливного). Подача горячей воды на участки происходит одновременно.

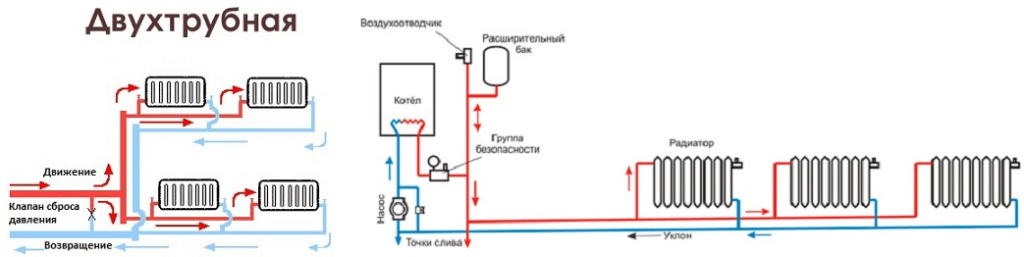

Схема двухтрубной разводки отопления из полипропилена.

Схема коллекторной разводки отопления из полипропилена.

Разводка может быть верхней и нижней. В первом случае магистраль располагается на чердаке, от нее стояки спускаются к приборам или отдельным контурам. На чердаке обязательно должен быть клапан-воздухоотводчик. Этот вариант используется в системах с естественной циркуляцией (без насоса), а также рекомендуется для коттеджей больше одного этажа (система отопления двухэтажного частного дома). При нижней разводке магистраль находится под полом, стояки от нее уходят наверх.

Рекомендации по выбору полипропиленовых труб

Выбирая и монтируя трубы из полипропилена, следует учитывать ряд факторов:

  • Приобретаемые изделия должны соответствовать всем параметрам конкретной инженерной системы, для которой они предназначаются. Для каждого класса завод-производитель определяет максимальное рабочее давление, величина которого указывается в техпаспорте. При его соблюдении, труба прослужит минимум 50 лет.
  • Важный показатель материала – MRS (минимальная длительная прочность), которая указана в маркировке изделия – чем больше ее значение, тем прочнее труба. MRS определяет значение внутреннего давления (в барах), при котором данное изделие, транспортируя жидкость температурой 20ºС, гарантированно сможет эксплуатироваться 50 лет без повреждения.
  • На основе полипропилена производят композитные и однородные сантехнические изделия. Использование однородных изделий ограничено исключительно подачей воды разных температур. В конструкцию композитных труб включается алюминиевый или стекловолоконный слой. Армированные трубы подходят для любого вида эксплуатации. Они имеют относительно маленькое температурное увеличение, которое у изделий с алюминиевым армированием примерно в 4, а у изделий со стекловолокном –в 2 раза меньше, чем у полипропиленовой однородной трубы.

Композитная полипропиленовая труба

  • Полипропиленовые трубы с металлическим армированием могут иметь перфорированную или цельную прослойку алюминия. Наличие перфорированного слоя абсолютно исключает попадание кислорода в жидкость при его диффузии сквозь стенки изделия. Это свойство улучшает эксплуатационные характеристики отопительных систем закрытого типа, которые имеют значительную длину разводки.
  • Армирующий слой алюминия может находиться ближе к наружной стороне стенки трубы или в ее середине. При расположении армирования ближе к внешней стороне стенки, при сборке требуется зачистка краев труб на длину их помещения в фитинг. При армировании в середине трубы, эту процедуру выполнять не требуется, однако край необходимо отторцевать на 2 см с удалением армирования.
  • Крепление раструбной сваркой производится специальным паяльником. Соединять фитинг и трубу можно исключительно после нагревания и оплавления краев деталей, которые монтируются. При введении трубы в фитинг в холодном виде, крепление невозможно. С не нагретой насадкой сварочного аппарата детали также не должны соприкасаться.

Ручной прибор для сварки полипропилена

При раструбной сварке нельзя допускать образования наплыва материала изнутри. Избежать этого помогает использование фитингов с коническим раструбом.

  • Чтобы фитинги и сами трубы точно сочетались по своему составу и размерам, комплектовать систему необходимо из составляющих только одного производителя.
  • Приобретая материалы, необходимо проверить их качество. Признаки должного исполнения – идеально ровная внутренняя и внешняя поверхности, правильная круглая форма обоих диаметров, постоянная толщина стенки, отсутствие в материале посторонних включений и механических дефектов. Если изделие тонировано, то цвет должен быть однородным и сплошным.
  • Для сантехнической полипропиленовой продукции наиболее низкая возможная температура хранения -20ºС. Покупая изделия из «перезимовавшей» партии, необходимо быть полностью уверенным в честности продавца или точно знать, в каких условиях пребывал товар зимой. Важные показатели в этом случае – наличие страховки и длительность гарантии.
  • Приобретая элементы ПП трубопровода, желательно спросить сертификат соответствия. Помимо его наличия, значение имеет то, какой организацией (насколько авторитетной) выдан документ, проходила ли продукция испытания. В случае покупки коммуникаций для питьевой воды, нужно посмотреть также санитарно-эпидемиологическое заключение.

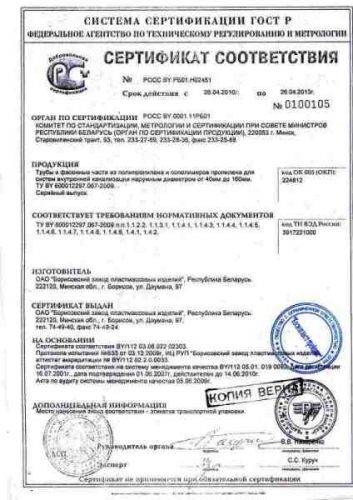

Сертификат соответствия

Экономический эффект от применения систем из полипропилена, в сравнении с металлическими, состоит в сокращении количества отходов и трудозатрат на монтаж, экономии затрат на перевозку и расходные материалы, отсутствия эксплуатационных расходов и большого срока службы – 50 лет. При учете всех этих факторов, то монтаж полипропиленового трубопровода дает экономию 15-20% в сравнении с системой из оцинкованных стальных труб.

Турецкое качество или мыльный пузырь?

Среди большого разнообразия полипропиленовых труб турецкие трубы занимают отдельное место, которое по праву заслужено. Рассмотрим семь видов полипропиленовых труб, которые надежно освоились на отечественном рынке.

Трубы и фитинги TEBO

TEBO technics. Трубы марки TEBO technics производятся Ø20–Ø160 мм. Их используют для водоснабжения и теплоснабжения в промышленных предприятиях. Они отлично справляются с транспортировкой различных агрессивных химических смесей. Линейка продукции TEBO technics включает производство труб PN10 и PN20. Этот вид полипропиленовых труб предназначается непосредственно для создания водопроводных сетей. Турецкая компания TEBO technics осуществляет производство армированных труб и со стекловолокном. Согласно оценкам TEBO technics занимает средний класс пригодности. В работе с этими трубами проблем возникнуть не должно.

Pilsa

Pilsa. В отличие от других полипропиленовых труб, Pilsa отличается эластичностью, прочностью и износоустойчивостью. Благодаря этому, эти трубы с успехом используются в системах водопровода холодного/горячего водоснабжения и в отопительных системах. Для отопительной системы и горячей воды принято использовать Pilsa PN20, а для холодного водоснабжения PN10. На протяжении нескольких лет после их монтажа вы не будете беспокоиться об их техническом обслуживании. Самое главное требование – соблюдение технологии монтажа.

Для объективности следует заметить один недостаток труб Pilsa. После зачистки труб от алюминия он может частично оставаться на поверхности. Это объясняется тем, что трубы имеют небольшую овальность.

Wesbo. Турецкий завод Novoplast осуществляет производство полипропиленовых труб, которые известны как Wesbo. Хотя цена на эту продукцию невысока, они отличаются высоким качеством. Однако что касается набора фасонных элементов, то здесь большой минус, так как выбор очень маленький. Но это, пожалуй, единственный минус, поэтому они пользуются на нашем рынке также большой популярностью.

Valtec

Valtec. Турецкие трубы Valtec отличаются лучшим качеством. Здесь производятся фитинги марки PP-R 100, что позволяет трубам иметь большую надежность и прочность. Трубы обладают идеальной круглой формой. Расположение фольги в армированных трубах идеальное.

Firat. Фитинги и трубы системы PPRC от турецкой компании Firat производятся согласно всем существующим международным стандартам качества. На протяжении долгих лет фирма занимает ведущие места. Эти трубы просты в монтаже и в дальнейшем обслуживании. Они не ржавеют.

Kalde. Нередко трубы Kalde сравнивают с Экопластиком. Но это сравнение необъективно, так как трубы Kalde обладают сплошной оболочкой алюминия. Экопласт имеет перфорированную оболочку. Внутри пластик Kalde серого цвета. Согласно отзывам полипропиленовые трубы Kalde более мягки и податливы, а из-за отсутствия перфорации на слое алюминия может случиться расслоение трубы.

Турецкие трубы

Jakko. Компания выпускает качественные полипропиленовые трубы – армированные со стекловолокном. В процессе пайки они показывают себя с лучшей стороны. Стыки протекать могут только при отсутствии опыта у специалиста, который их паял. Хотя чаще всего проблемы возникают при пайке горячего водоснабжения и отопления. Для холодной воды трубы Jakko идеальны. Хотя производитель утверждает о минимальном уровне линейного расширения, на трассе более девяти метров наблюдается провисание.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

  1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
  2. АГВ, или, может быть, любой иной котел отопления.
  3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
  4. Радиаторы, прочие теплоотдающие элементы.
  5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

  1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.
  2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

  3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
  4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см

11

9

7.5

6.3

5

4

3.2

2.5

2

Время разогрева, сек

50

40

30

24

18

12

8

7

7

Время для соединения, сек

12

11

10

8

6

6

6

4

4

Охлаждение, мин

8

8

8

6

5

4

4

3

2

Каким должен быть шов, см

4.2

3.8

3.2

2.9

2.6

2.2

2

1.8

1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Трубы из армированного полипропилена

Для армирования (усиления) труб из полипропилена используется стекловолокно или алюминиевая фольга. Единственной целью армирования полипропилена является уменьшение степени его «провисания» при нагреве. Для этого армирующий слой может прокладываться внутри слоя ПП или располагаться снаружи поверхности трубы, что в некоторой степени определяет эксплуатационные свойства труб.

Об этом подробнее…

ПП трубы, армированные стекловолокном

Полипропиленовые трубы, армированные стекловолокном, трехслойные: внутренний и наружный слой в них состоит из обычного (чистого) полипропилена, а средний слой состоит из смеси ПП и стекловолокна.

Удлинение труб этого вида составляет не более 1,5 см на 10 метров трубы, что при их использовании практически не заметно.

Еще одно достоинство этого вида труб состоит в простой сварке с помощью обычного сварного оборудования, того самого «утюга», применяемого для сварки обычного, не армированного полипропилена. При этом трубы не требуют предварительной подготовки и удаления слоя стекловолокна.

Остается добавить, что ПП трубы со стекловолокном выдерживают давление до 25 атмосфер, неприхотливы, не подвержены коррозии и, благодаря всем этим свойствам, являются самыми востребованными у строителей и теплотехников.

Трубы, армированные алюминием

При армировании алюминий может находиться в центре слоя полипропилена или располагаться практически снаружи него. Последний вариант, при котором слой алюминиевой фольги находится на поверхности трубы, называется классическим. При его использовании наблюдается минимальное тепловое расширение труб. Однако соединение таких труб требует предварительного удаления армирующего слоя алюминия (его зачистки), что само по себе является сложным и трудоемким процессом.

Трубы с внутренним расположением алюминия проще подготовить к сварке. Для этого используется специальный зачистной инструмент, с помощью которого делается угловой срез края трубы, защищающий алюминий от последующего контакта с теплоносителем.

Нарушение технологии сварки труб, плохая зачистка алюминия, может привести к порче трубопровода и возникновению аварийных ситуаций.

Как видите, отопление может быть из полипропилена, главное правильно его смонтировать!

Технические характеристики

Технические характеристики полипропиленовых труб:

  1. Показатель морозоустойчивость — до -15 градусов. Трубы из этого материала не подходят для изготовления наружных водопроводов.
  2. Низкий показатель теплопроводности. Благодаря этому жидкость доходит от одного конца трубопровода до другого с минимальной разницей температуры.
  3. Плотность полипропилена — 0.91 кг/см2.
  4. Химическая стойкость материала.
  5. Высокий показатель линейного расширения.
  6. Механическая прочность — 35 Н/мм.
  7. Размягчение полипропилена начинается со 140 градусов.
  8. Термоустойчивость к теплоносителям — до 120 градусов.
  9. Плавление пластика начинается со 170 градусов.
  10. Рабочий диапазон давления — 10–25 атмосфер.

Трубы из этого материала изготавливаются диаметрами от 10 до 125 мм. Соединяются детали с помощью специального паяльника. Благодаря спайке получается прочный, герметичный шов.

↑ Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

Для подачи в дом питьевой воды можно использовать только изделия с соответствующим сертификатом соответствия.

 Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Необходимо учесть, что полимерные изделия нельзя напрямую подключать к твердотопливным котлам. Минимум 1,5 м подачи и обратки должны быть из медных или металлических труб.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Для балансировки системы требуется тоже выполнить гидравлический расчёт, позволяющий точно определить диаметр и длину всех участков, а также место установки радиаторных клапанов и электронасоса.

Расчет позволяет узнать:

  • расход теплоносителя всего контура отопления в кг/с;
  • потери напора в контуре;
  • потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Для расчёта коэффициент умножается на плотность и скоростью в квадрате, делённую на 2.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Какие полипропиленовые трубы лучше для отопления?

Этот материал — без сомнения хит! Из них делают все: отопление (из армированных труб), системы водоснабжения, используют для полива огорода и даже делают теплицы.

В общем материал хороший, относительно дешевый и простой в монтаже. Теперь поговорим подробнее об отоплении из полипропилена.

Для отопления используются армированные или как их называют производители «стабильные» трубы. Их несколько видов:

Трубы для отопления армированные стекловолокном

Схема слоев у трубы армированной стекловолокном.

Состоят из трех слоёв — внутренний и внешний слой делается из полипропилена PPRC 80 или PPRC 100, а средний слой сделан из стекловолокна.

Стекловолокно мало удлиняется при увеличении температуры, что и позволяет использовать  такие трубопроводы для отопления.

Если коэффициент линейного удлинения у обычной трубы равен α = 0.15, то у армированной трубы он будет равен 0,03.

Номинальное давление такой трубы (PN) равняется 25 атмосфер.

Это значит, что при температуре воды 20°С и давлении 25 атмосфер она должна без проблем прослужить 50 лет.

Трубы для отопления армированные алюминием снаружи или внутри

Полипропиленовые трубы для отопления с наружной армировкой

Так же состоят из трех слоев, только вместо стекловолокна используется алюминиевая лента.

По заявлениям производителей такая труба по параметрам идентична трубе со стекловолокном, но жизнь и практика показывают, что алюминиевая фольга гораздо лучше «держит» линейное удлинение.

При монтаже труб с внутренней армировкой рекомендуется использовать торцеватель (или его еще называют зачисткой для среднего слоя).

Если этого не делать, то есть риск расслоения труб в местах пайки, что вызовет течь.

Трубы для отопления с внутренней армировкой алюминием

Этой проблемы нет у трубы с наружной армировкой, или как её называют монтажники «под зачистку».

Наружный слой такой трубы необходимо зачищать перед пайкой при помощи зачистки. По моему мнению, это самый лучший вариант для отопления.

Что будет, если использовать для отопления трубы без армировки?

Провисание неармированной трубы

Нельзя использовать обычные полипропиленовые трубы для прокладки отопления.

Без армировки, полипропилен начнет вылетать из опор и хомутов трубы начнут провисать.

А срок службы такой системы сократится до двух-трех отопительных сезонов. После чего начнут происходить неприятности.

Если материалы для вас будет покупать монтажник, то необходимо внимательно следить за тем, чтобы то, что он купил по чекам соответствовало тому, что он поставит на вашу систему.

В нашей стране полно недобросовестных людей, которые таким образом могут заработать на вас лишнюю копейку.

При этом своя репутация их не беспокоит. Ну ладно, не будем отвлекаться и перейдем к следующему разделу.

Рейтинг полипропиленовых труб

Трубы, произведенные из сополимеров полипропилена, после появления на рынке сразу привлекли внимание специалистов. Технические параметры материала открывали новые возможности для строителей и инженеров

Резкий рост спроса на продукцию привел к появлению контрафакта и брендов с сомнительным имиджем. Наша команда решила отсеять фальсификат и составить рейтинг лучших полипропиленовых труб, изготовленных производителями с безупречной репутацией. Чтобы попасть в ТОП, продукция должна демонстрировать лучшие технические характеристики, соответствующие паспортным данным.

Анализировались рабочие параметры, специфика монтажа, стоимость. Учитывались отзывы потребителей, мнения экспертов, проводились профессиональные тесты.

Эксперты анализировали:

  • Тепловое расширение – способность пластика увеличиваться в длину при нагревании;
  • Прочность – способность выдерживать внутреннее давление оказывает влияние на срок службы системы;
  • Износоустойчивость – влияет при транспортировке жидкостей с механическими примесями;
  • Эластичность – предрасположенность к деформациям без потери герметичности актуальна при прокладке теплых водяных полов;
  • Геометрию сечения – влияет на сферу применения;
  • Устойчивость к химическим реагентам – актуально при работе с антифризами и транспортировке технологических жидкостей;
  • Конструктивные особенности – однослойные и многослойные изделия отличаются по своим параметрам;
  • Устойчивость к колебанию температуры – влияет на выбор продукции для системы теплоснабжения и горячего водоснабжения;
  • Дизайн – не всегда удается выполнить скрытый монтаж, трубопроводы должны гармонично вписываться в интерьер;
  • Цену – важна при составлении сметы ремонта или строительства здания.

Не все выбранные марки демонстрировали заявленные характеристики. Расслоение стенки, низкое качество сварного шва, механические повреждения – изделия с этими дефектами исключались из рейтинга.

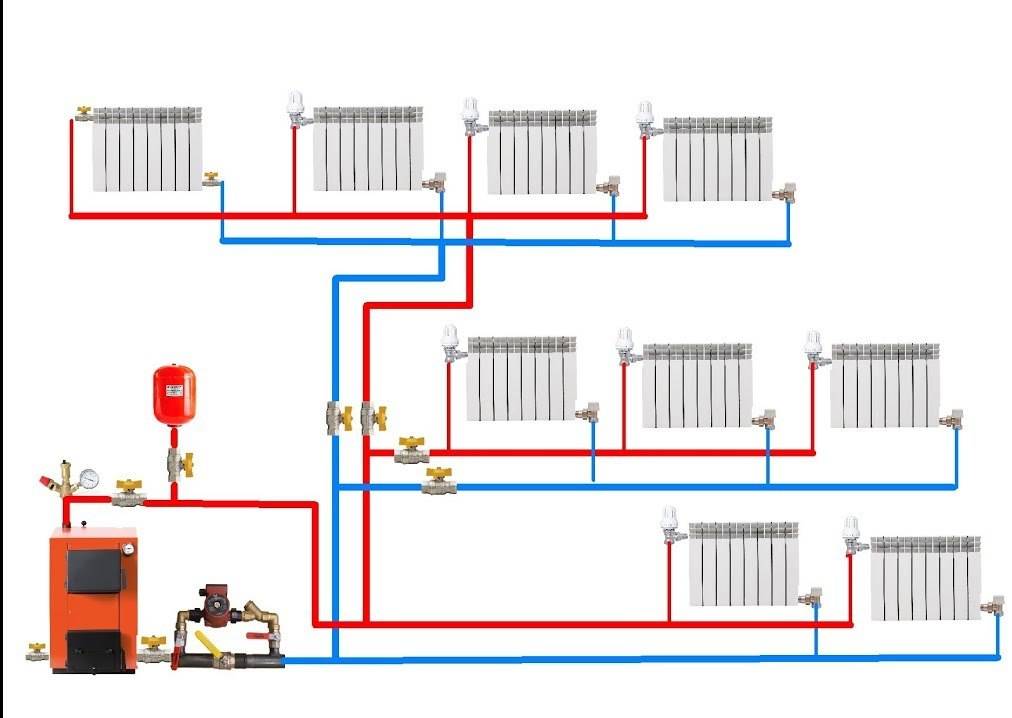

Двухтрубная схема отопления с нижней разводкой

В частном доме может применяться как горизонтальная, так и вертикальная разводка трубопроводов. Вертикальная разводка применяется в домах с количеством этажей 2 и более. Она наиболее характерна для больших коттеджей.

Теплоноситель движется по стоякам от этажа к этажу. Возможна организация отопления с нижней разводкой и с верхней в зависимости от расположения подающего трубопровода относительно радиаторов. Схема отопления двухэтажного дома может выполняться также и с горизонтальной разводкой, когда от одного стояка расходятся по дому горизонтальные ветки на каждом этаже. Схема отопления одноэтажного дома однозначно будет горизонтальной.

Из каких полипропиленовых труб можно выполнять монтаж отопления?

Монтаж отопления выполняется из армированных полипропиленовых труб.

Армированная труба выглядит (если смотреть в разрезе) так, как показано на фото:

Внутри и снаружи трубы слои полипропилена, между ними слой армирующего материала (фольга, стекловолокно). Между слоями полипропилена и армирующим слоем находится клей. То есть, армированная полипропиленовая труба пятислойная.

На фото выше труба, армированная алюминиевой фольгой. На следующем рисунке тоже полипропиленовая труба, но армирована стекловолокном:

Особенно там, где не видно, что она изгибается. Впрочем, даже при заметных изгибах такая труба не порвётся, просто некоторые искривления несколько портят дизайнерский вид.

На следующем фото труба, также армированная стекловолокном. Но это труба “под зачистку”:

То есть, наружный слой полипропилена счищается, и затем труба припаивается к фитингу. Такая труба – самый идеальный вариант, она лучше всего выдерживает линейные расширения. Недостаток – из-за необходимости зачистки монтаж занимает больше времени.

Вот так (фото ниже) выглядит труба со стекловолокном. Такая труба паяется без зачистки.

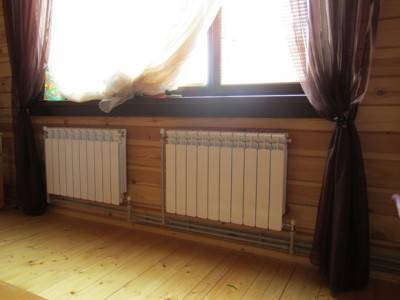

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Материал для вентиляции

Вентиляционные трубы обеспечивают поступление свежего воздуха внутрь помещения, и отвод отработанного: их прочность в данном случае не является главным критерием. Главное, что эти изделия были легкими, так как их довольно часто поддерживают только перегородки или подвесные потолки.

Жилые помещения оснащаются трубами диаметром 100 или 125 мм, промышленные системы потребуют предварительного расчета. По форме сечения такие изделия могут быть квадратными, круглыми, овальными или прямоугольными. В процессе установки используется метод раструба, поэтому сварочный аппарат не потребуется.

№5. Трубы для газопровода из полиэтилена низкого давления (ПНД)

Трубы из ПНД в последнее время пользуются не меньшим спросом, чем стальные. Необходимо отметить сразу, что словосочетание «низкое давление», которое фигурирует в названии материала, относится к особенностям производства труб, а не к условиям эксплуатации газопровода. Есть полиэтиленовые трубы, которые выдерживают давление до 1,2 МПа. Что же заставляет нас отказываться от проверенного варианта со стальными трубами и использовать полимерные? Ответ на этот вопрос кроется в преимуществах материала.

Основные плюсы полиэтиленовых газовых труб:

  • небольшой вес;
  • быстрый и более простой монтаж без использования сложного дорогостоящего оборудования, требующего наличия особых навыков;
  • прочность, пластичность и гибкость позволяют достаточно просто обходить возможные препятствия на пути газопровода. Максимально допустимый радиус изгиба – 25 радиусов трубы. Гибкость позволяет трубопроводу оставаться целостным при небольших подвижках грунта;
  • возможность выдерживать давление до 1,2 МПа, так что такие трубы могут использоваться практически на всех участках газопровода;
  • устойчивость к коррозии, способность выдерживать воздействие агрессивных веществ;
  • высокая пропускная способность, так как внутренняя поверхность трубы гладкая. При таком же диаметре, как у стальной трубы, полиэтиленовая будет иметь пропускную способность примерно на 30% выше;
  • трубы из ПНД выпускают большой длины, что позволяет обойтись меньшим количеством соединений, за счет чего достигается целостность и надежность конструкции;
  • полимерные материалы не проводят блуждающий ток;
  • невысокая стоимость, если сравнивать со стальными или медными аналогами;
  • долговечность не менее 50 лет, а при соблюдении всех условий до 80-90 лет.

Минусы также есть:

  • полиэтиленовые трубы нельзя использовать в районах, где температура опускается ниже -45С. Такой газопровод располагают на глубине не менее 1 м, при зимних температурах в -40С глубина увеличивается до 1,4 м, а в некоторых случаях прокладка труб из ПНД и вовсе невозможна. При низких температурах эксплуатационные качества могут ухудшаться, а долговечность – снижаться;
  • не подходят трубы также для сейсмически активных районов;
  • давление более 1,2 МПа трубы из ПНД не выдержит – тут поможет только толстостенная сталь;
  • чувствительность к ультрафиолетовым лучам не позволяет осуществлять надземную прокладку – полиэтиленовые трубы подходят только для монтажа под землей;
  • из-за повышенного уровня горючести полиэтилена такие трубы не рекомендуют использовать в помещениях. Уже при +80С материал имеет свойство деформироваться и разрушаться;
  • трубы из ПНД не подходят для прокладки газопровода в коллекторах и тоннелях. В таких местах используют стальной аналог;
  • при пересечении газопровода с автодорогами и прочими коммуникациями трубы необходимо прятать в металлический футляр.

Для монтажа газопровода внутри помещения полиэтиленовые трубы лучше не использовать, а вот для подземной прокладки они применяются все чаще.

Для производства труб используются специальные трубные марки полиэтилена:

  • ПЭ 80 – трубы черного цвета с желтыми вставками, выдерживают давление до 0,3-0,6 МПа;
  • ПЭ 100 – трубы с голубой полоской, выдерживают давление до 1,2 МПа. При их монтаже прилагаются более серьезные усилия, так как материал приходится нагревать до более высоких температур, зато качество соединения в этом случае на высоте.

Диаметр труб из ПНД может колебаться от 20 до 630 мм и более, используются даже трубы с диаметром 1200 мм. При выборе в расчет также стоит принимать такой показатель, как SDR – это отношение диаметра к толщине стенки. Чем это значение меньше, тем толще стенки и тем более прочное перед нами изделие. SDR колеблется от 9 до 26.

Соединение полиэтиленовых труб выполняется одним из следующих способов:

  • сварка встык. Края отдельных элементов разогреваются специальным паяльником до достижения вязкой консистенции, которая позволяет спокойно соединить две трубы в одну;
  • электромуфтовая сварка предполагает монтаж краев трубы в специальную муфту, к которой подается напряжение, за счет которого происходит нагрев и соединение двух отрезков. Такое соединение получается более прочным, чем сама труба и выдерживает давление в 16 МПа.

При индивидуальном подключении к сети будет достаточно сварки встык, а если проходит, например, газификация целого района, то лучше использовать электромуфтовую сварку – она более надежная и герметичная.

Для соединения участка стального и полиэтиленового газопровода используют специальные элементы, одна сторона которого приваривается к стали, а вторая – к полиэтилену.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
