Требования к вентиляционному выходу на крыше

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

  • ножницы для резки металла;
  • утеплитель;
  • набор отвёрток;
  • маркер (для выполнения разметки);
  • специальный герметик;
  • саморезы;
  • уплотнительные элементы;
  • узел прохода;
  • рабочие перчатки.
  • дрель или перфоратор;
  • уровень;
  • электро- или ручной лобзик.

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные узлы прохода сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу – отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях.

Узел прохода — это труба с заглушкой. Но разные модели могут  отличаться  своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Конструктивные отличиякраткое описание


Бесклапанные модели / с клапанами

Цена конструкций без клапанов дешевле, однако здесь не предусматривается регулировка вывода воздуха с перекрытием потоков. Монтируется чаще в частных строениях. Клапанные образцы имеют заслонку, чтобы регулировать прохождение воздуха. Устанавливаются в административных и производственных помещениях, где не требуется регулярная работа вентиляции.


Утепленный / без утеплителя

Утепленные варианты могут оснащаться базальтовым  или слоем из стекловаты. Удобны, если труба вентиляции на крышу дома находится в основном на улице либо размещается далеко от конька. Неутепленные модели подходят для мягкого климата. Слой утеплителя помогает избавиться от чрезмерного конденсата, появляющегося из-за перепада температур и выходящих газов.


Механические конструкции / автоматизированные

Механические экземпляры оснащены специальным тросиком, позволяющим вручную управлять воздушными потоками. В Автоматические оборудованы — контроллером, полностью управляющим системой вентиляции.

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Вентиляция скатной кровли

Для оснащения вентиляции скатных кровель нужны:

  • зазоры приточные в нижней зоне крыши;
  • каналы для циркуляции воздуха над утеплителем (за счёт обрешётки);
  • вытяжки вверху кровли площадью на 15% больше, чем область приточных отверстий, поскольку для хорошей вентиляции необходимо пониженное давление на чердаке.

Обустроить проветривание своими руками несложно. Общая схема одна — предусмотреть щели под карнизными свесами, защитить их лентой или сеткой, сделать зазор между обрешёткой и утеплителем.

Дальнейшие работы зависят уклона кровли. При уклоне скатов 10–45° вытяжной зазор находится в коньке и покрывается коньковым аэратором с защитным фильтром из пенополиуретана. Один такой аэратор длиной около 60 см проветривает 25 м² чердачного пространства.

Видео: установка конькового аэратора

https://youtube.com/watch?v=Fb1GCtWveHQ

Если по структуре кровли не предусмотрен конёк или наклон скатов составляет от 5 до 12°, то необходимо увеличивать число приточных отверстий внизу крыши, а в верхней зоне устанавливать аэраторы на расстоянии 0,5–0,8 м от самого высокого места кровли.

При таком расположении аэратор проветривает 5 м² чердачного помещения, но если строение находится на хорошо продуваемом участке, тогда его пропускная способность увеличивается до 25 м².

Размер вентилируемого зазора на коньке

Размер вентилируемого зазора зависит от склона скатов — чем меньше уклон кровли, тем больше высота зазора. Вид теплоизоляционного материала на размере зазора не сказывается, а вот тип кровельного настила очень важен. Под жёсткое покрытие (металлочерепица, профнастил) можно использовать контрейку для обрешётки небольшого сечения 25х50 мм, поскольку это не сплошное покрытие, а имеющее свои зазоры и стыки, через которые также циркулирует воздух. Хотя эксперты не советуют экспериментировать и для большей надёжности и прочности рекомендуют использовать бруски 50х50 мм для всех покрытий, т. е. делать оптимальную высоту зазора 50 мм.

Подготовка к монтажу

Прежде чем приступать к мероприятиям по выводу системы вентиляции на кровлю, необходимо завершить работы по установке разводки вентиляционной системы внутри здания.

Немаловажную роль в эффективности работы готовой конструкции играет правильный выбор воздуховодов. Чтобы лучше ориентироваться в довольно широком ассортименте, представленном на рынке, необходимо обстоятельно изучить характеристики основных разновидностей.

Выбор вентиляционных труб

Трубы для вытяжных каналов, выводимых на крышу, классифицируют по нескольким признакам.

По конфигурации они разделяют на следующие типы:

  • с круглой формой сечения;
  • прямоугольные;
  • нестандартные.

Для изготовления воздуховодов производители применяют различные материалы. Повышенным спросом пользуются изделия, выполненные из пластика, оцинкованной стали, нержавейки, алюминия и полиэфирного полотна.

В частном строительстве наибольшей популярностью при обустройстве вентиляционных выходов на поверхность крыши пользуются пластиковые трубы.

Выбор обусловлен следующими их преимуществами:

  1. устойчивость к коррозии;
  2. простой монтаж, доступный начинающим мастерам;
  3. небольшой вес готовой конструкции;
  4. гладкость стенок, обеспечивающая беспрепятственное движение воздушных масс внутри системы;
  5. доступная стоимость.

Стальные оцинкованные трубы выбирают благодаря высокому запасу прочности и стойкости к коррозионным процессам. Недостатком этого бюджетного варианта считается довольно ощутимый вес.

Определение расположения труб

Максимальная производительность системы проветривания обеспечивается отсутствием изгибов воздухопроводящего канала. Поэтому оптимальным местом для расположения выхода вентиляционных труб на поверхность крыши считается участок над стояком.

При невозможности такого размещения специалисты рекомендуют соединять узлы специальными гофрированными переходниками.

Лучшим вариантом расположения вентиляционного выхода на скатной кровле с покрытием из металлочерепицы является область, максимально приближенную к коньку.

Подобное размещение проходного канала позволяет скрыть длинную часть трубы под крышей, обеспечивая защиту от негативного воздействия внешних факторов. Наружный участок способен противостоять порывам ветра.

При разработке проекта необходимо точно рассчитать высоту вентиляционного выхода над поверхностью кровельного покрытия.

При небольшой величине снижается эффективность тяги, а слишком высокое расположение способно привести к деформации конструкции под воздействием агрессивных факторов.

Выбор дополнительных устройств

Улучшить функциональность системы вентиляции возможно при помощи установки на кровле специальных элементов, дополняющих конструкцию:

  • капельник, выполненный в виде особой насадки, препятствующей проникновению жидкости во внутреннее пространство вентиляционной системы;
  • аэратор, предназначенный для оптимизации движения воздушных потоков между теплоизоляционным слоем и внешним покрытием кровельной конструкции;
  • дефлектор, повышающий тягу благодаря формированию области низкого давления за счет разрежения воздуха в наружной части трубы под действием ветра.

Расчет вентиляции крыши из металлочерепицы


Пример схемы расчета

Правильность подбора, расчета и монтажа вентиляционного выхода зависит от нескольких факторов, среди которых площадь и форма кровельного перекрытия, производительность аэратора, угол наклона скатов.

Наиболее подверженной воздействию влаги и паров является кровля из металла. Для максимального продления срока ее службы необходимо позаботиться о качественной защите, достигающейся при помощи системы принудительной вентиляции. Добиться выравнивания температуры снаружи и в подкровельном пространстве можно посредством беспрепятственной циркуляции воздуха.

На сегодняшний день государство не регламентирует минимальное и максимальное количество аэраторов, размещенных на крышах скатного типа. Это приводит к разногласиям среди специалистов, оборудующих вентиляционные системы. Число дефлекторов варьируется от 1 на 40 м кв. до 80 м кв. Шаг начинается от пунктира с расстоянием 50 см до установки в каждом листе черепицы.

Монтаж кровельного перекрытия регламентируется основным нормативным документом – СП 17.13330.2011. Приложение «В» включает несколько рекомендаций, позволяющих грамотно рассчитать необходимое количество устройств для вентиляции. Описанные в акте нормативы и примеры имеют исключительно ознакомительную направленность и относятся к плоским перекрытиям.

Для крыш скатного типа, выполненных из металлических материалов, указан параметр соотношения площади аэрационных выходов к площади проекции крыши – 1/300. Учитывая угол наклона крыши, приводится таблица рекомендованной высоты труб.

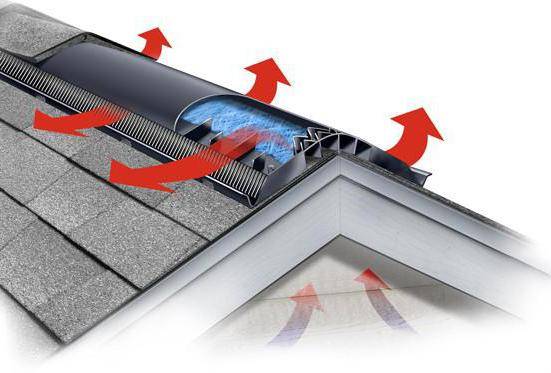

Вот так работает коньковый аэратор

Стоит отметить, что окончательное решение по количеству устройств остается за специалистом-кровельщиком, способным грамотно рассчитать КПД труб для отвода воздуха.

Документ содержит несколько примечаний:

  • входные отверстия вентиляционного канала должны иметь размеры не менее 200 кв. см/м;
  • размер выходных отверстий вентиляционного канала, расположенных на коньке, должен составлять 100 кв. см/м;
  • высота канала рассчитывается, исходя из длины ската, не превышающей 10 м. В зависимости от увеличения длины ската, высота трубы увеличивается на 10 % на каждом последующем метре. Допускается замена удлинения трубы на монтаж дополнительных аэрационных патрубков.

На практике это выглядит следующим образом: расчет системы вентиляции напрямую зависит от размера площади горизонтальной проекции. В качестве ориентировочных параметров можно отталкиваться от габаритов пола чердачного помещения.

Обустройство кровли следует доверить профессионалам, которые в своей работе учитывают ландшафт и климатические особенности, преобладающие погодные условия, среднестатистический уровень низких и высоких температур. Кроме этого, рекомендуется изучить инструкцию производителя, в которой указываются все технические характеристики материалов.

Наиболее действенным методом контроля оказывается способ наблюдения за состоянием крыши в процессе эксплуатации. Лучше всего производить оценку в межсезонье, при появлении холодных воздушных потоков. Чрезмерное образование конденсата свидетельствует о необходимости обустройства дополнительных каналов, способствующих выводу избыточной влаги, паров.

Установка аэраторов возможна в любой сезон, независимо от внешней температуры. Данный метод не распространяется на утепленные крыши, конструкция которых не позволяет оценить состояние внутренней поверхности материалов.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Задачи принудительной вентиляции

Создавая кровельный пирог дома с отапливаемой мансардой, опытные строители следуют принципам абсолютной герметичности, то есть располагают материалы в несколько слоев, да еще нахлёстывая друг на друга. Такая система гарантирует защиту от проникновения влаги и сохранение тепла внутри помещения. Однако, она же становится большим препятствием для вытяжки. Принудительная вентиляция кровли частного дома, смонтированная согласно требованиям СНиП, решает следующие задачи:

  1. Выводит нагретый воздух, насыщенный водными парами, образующийся в помещениях нижнего этажа в атмосферу. Без эффективной вытяжки он оседает на элементах стропильной конструкции в виде конденсата.

    Схема циркуляции воздуха между подкровельным пространством и атмосферой

  2. Предупреждает появление чрезмерной сырости, затхлого или неприятного запаха внутри жилой мансарды. Вентиляция крыши дома обеспечивает естественный приток свежего, богатого кислородом воздуха из атмосферы, что благоприятно сказывается на микроклимате.
  3. Снижает нагрев поверхности крыши в летнее время. С помощью правильно обустроенной вытяжки частного дома минимизируют нагрев поверхности крыши, что делает условия проживания в мансарде комфортными даже в дни, когда солнечная активность выше среднего уровня.
  4. Защита от ледяных корок на поверхности крыши. За счет разницы температур снаружи и внутри отапливаемого дома, снег на поверхности крыши постоянно подтаивает, образуя наледь, уборка которой трудозатратный и длительный процесс.
  5. Сохранение теплоизоляционных свойств утеплителя. Повышение влажности утеплителя в результате появления конденсата на 5-10% увеличивает его теплопроводность на 35-50%, более того, этот показатель не возвращается к изначальному значению даже после полного высыхания.


Вентиляционные системы различных видов крыш

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

  • слуховые окна;
  • коньки скатных крыш;
  • зазоры, предусмотренные в кровельном пироге и карнизных планках;
  • вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Как защитить вентиляционный канал?

Несложно заметить, что вентиляционные трубы, возвышающиеся над кровлей, отличаются по своей конструкции. Дело в том, что некоторые из них не оснащены ни «грибком», ни дефлектором. Это трубы для обслуживания канализации.

В канализационных трубах воздух всегда теплый, поэтому любые элементы, установленные сверху, в зимний период будут покрываться наледью, вследствие чего труба просто перестанет работать

Фановые трубы для канализации выглядят «скромнее» других аналогичных элементов на крыше. Они заканчиваются или оголовком с резьбой, если это универсальные изделия, или просто усеченным концом

Но остальные вентиляционные воздуховоды требуют защиты. Для этого к верхней части прикрепляют устройство, предотвращающее попадание внутрь канала уличного мусора: сухих листьев, веток, пыли, песка. Защитный элемент носит различные названия – «грибок», колпак, флюгарка, крышка, «зонтик».

Для красивых коттеджей с дорогой отделкой заказывают и соответствующие колпаки – кованые, декоративно оформленные, эксклюзивные, сочетающиеся с перилами террас и лестниц

Если вы самостоятельно захотите сделать «грибок» – это несложно. Видеоинструкцию по сборке найдете в конце статьи.

Для чего нужна вентиляция крыши из металлочерепицы


Как работают разные типы вентиляции крыши

Герметизация швов на крупногабаритных листах препятствует проникновению воздуха. Для предотвращения образования конденсата необходимо обеспечить вентиляцию на крыше из металлочерепицы.

В зависимости от принципа работы, выделяют естественный и принудительный тип. Первый обеспечивается внутри замкнутой системы разницей температур и давления.

Второй предполагает установку специальных воздуховодов, компрессоров, вентиляторов, которые обеспечивают циркуляцию воздушных масс.

Принцип работы большей части устройств заключается в свободном движении воздуха.

Такие конструкции не требуют подключения к электрической сети, постоянного обслуживания. Вывод избыточной влаги и пара осуществляется автоматически.

Такие устройства выполняют следующие функции по защите кровли:

  • свободная циркуляция воздуха позволяет избежать скапливания конденсата, негативно воздействующего на деревянный стропильный каркас. Избыточный уровень влаги приводит к развитию плесени и грибков, размножению бактерий;
  • стабилизация внутренней температуры способствует защите от образования наледи на поверхности металлочерепицы;
  • утеплитель существенно теряет свои основные качества при намокании, которые не восстанавливаются после высыхания. Вентиляция черепицы предотвращает скопление влаги в слое утеплителя, что способствует сохранности теплоизоляции;
  • система воздуховодов предотвращает перегрев кровельного материала и нормализует температуру внутри помещения. Это особо актуально для мансардных комнат;
  • позволяют беспрепятственно выводить образовавшиеся на нижних этажах пары.

Руководство по выводу вентиляции на крышу

Перед тем, как приступать к выполнению работ, не лишним будет спланировать размещение воздуховода на крыше.

При этом нужно исходить из практических соображений:

  • оптимальным вариантом можно считать тот, при котором проход через крышу вентиляции выполнен прямо через конек. Правда, учитывая распространенность коньковых стропильных систем, такой подход далеко не всегда возможен;
  • если используется стропильная система с коньковой балкой, то вентиляционную трубу нужно расположить максимально близко к коньку крыши. Такое решение имеет сразу 2 преимущества: во-первых, зимой снег не будет скапливаться у трубы, во-вторых, даже при небольшом возвышении над поверхностью кровли, высота воздуховода будет выше, чем при смещении к краю. Это позволит создать большую тягу в системе;
  • когда продумываются вентиляционные выходы на крышу, нужно располагать их так, чтобы они располагались между стропильными балками и планками обрешетки (если используется не сплошная обрешетка).

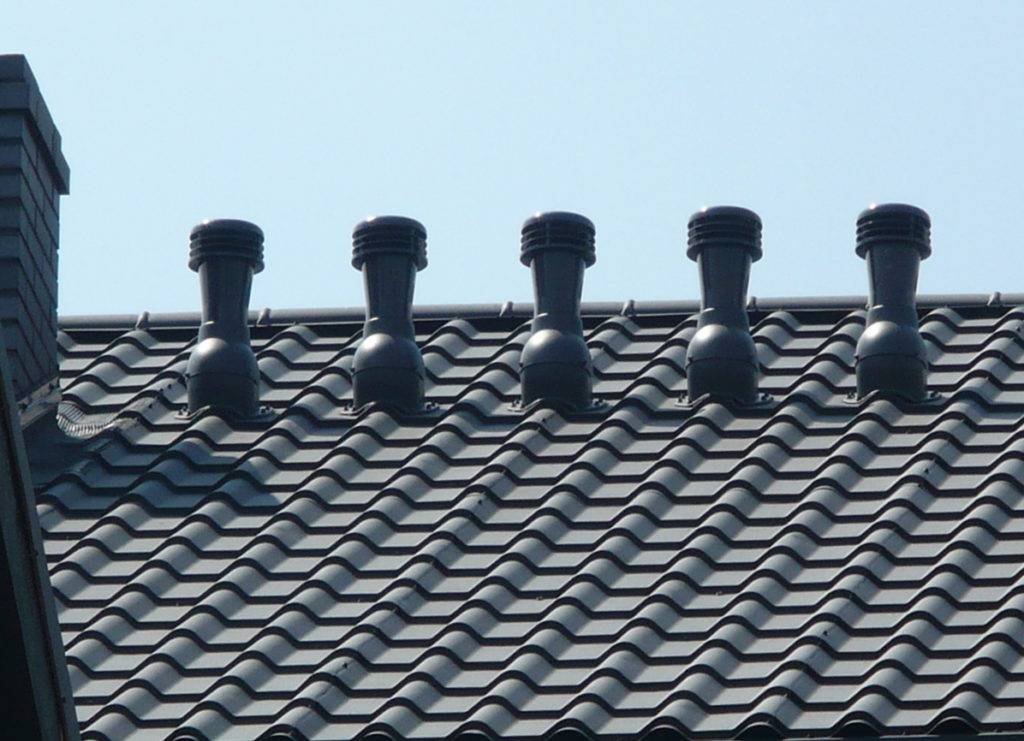

На фото – пример удачного размещения вентиляции, трубы проходят между планками обрешетки и не упираются в стропила

Монтаж проходного элемента

Для того, чтобы вентиляционная труба, проходящая через крышу, не стали причиной течи в будущем, лучше использовать покупные проходные элементы.

В таком случае инструкция по выводу воздуховода на крышу будет выглядеть так:

  • сперва на кровле размечается проектное положение проходного элемента;
  • затем нужно сделать в кровле сквозное отверстие для пропуска вентиляционной трубы. С гидроизоляцией и утеплителем проблем не возникнет, а вот для металлических кровель придется поработать болгаркой;

Так выглядит проходной элемент

  • труба выводится на крышу;
  • выполняется примерка проходного элемента, отмечаются места расположения шурупов для крепления элемента, под них высверливаются отверстия;
  • на низ уплотнителя наносится герметик, и прокладка приклеивается к кровле (некоторые производители рекомендуют болтовое соединение вместо герметика);

Завершающим этапом можно считать установку защитного колпачка над трубой. При соблюдении перечисленных рекомендаций качество работы, выполненной своими руками, не будет отличаться от работы профессионалов.

Схема монтажа проходного элемента на металлической кровле

О высоте вентиляционных труб

В домах чаще всего используется естественная вентиляция, то есть воздух перемещается за счет перепада давления на входе и на выходе их трубы, поэтому высота воздуховода имеет большое значение. Неправильно подобранная высота вентиляционной трубы над крышей может свести на нет эффективность вентиляционной системы.

Таблица для подбора высоты трубы в зависимости от площади сечения (левый столбец и верхняя строка – параметры трубы), в ячейках – минимальная высота

При установке трубы следует придерживаться таких рекомендаций:

  • если место вывода расположено недалеко от конька (в пределах 1,5 м), то воздуховод должен хотя бы на 0,5 возвышаться над коньком;
  • если же вентиляционная труба на крыше удалена от конька на расстояние 1,5 – 3,0 м, то ее минимальную высоту нужно принять больше 0,5 м;
  • на плоских крышах возвышение воздуховода над поверхностью кровли нежелательно принимать меньше 0,5 м.

Схема к определению минимального возвышения трубы над кровлей

Повышение эффективности вентиляции

Летом, когда температура на улице повышается, эффективность естественной вентиляции понижается. В сочетании с неблагоприятным направлением ветра это может привести к полной блокировке вентиляционной системы. Для того, чтобы вентиляция на крыше частного дома продолжала работать, на оголовки труб устанавливаются такие элементы как дефлекторы.

Схема работы дефлектора

Внешне это полезное дополнение выглядит как небольшая насадка на воздуховод и состоит из таких элементов:

  • зонтик;
  • диффузор;
  • нижний цилиндр.

Несмотря на простоту конструкции, выделяют 6 типов дефлекторов, но принцип действия каждого из них практически один и тот же. Во время ветра в зоне у выхода вентиляционного канала создается область пониженного давления.

За счет разрежения увеличивается тяга, в отдельных случаях КПД вентиляции возрастает на 20-30%. Так как цена такого устройства минимальна, а установка проста, встретить дефлектор можно почти на любой крыше.

Дефлектором оснащены обе вентиляционные трубы
