Как провести канализацию в деревенском доме

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

Обустройство коммуникаций

Для обеспечения нормального функционирования душа в частном доме или на даче необходимо решить 2 основные технические проблемы: водоснабжение и отведение стока.

Если к дому подходит центральный водопровод и канализация, то вопрос решается просто – осуществляется врезка в существующие магистрали. При отсутствии централизованных удобств проблему придется решать самостоятельно.

Водоснабжение в деревянном доме

Водоснабжение может обеспечиваться двумя способами:

1. Собственный водопровод от колодца или скважины. В этом случае вода подается с помощью насоса. Обязательным элементом является гидроаккумулятор или накопительный бак, который обеспечивает определенный запас воды для исключения необходимости зависимости работы насоса от пользования душевым смесителем.
2. Установка бака. Душ может работать и при подаче воды из накопительного бака, располагающегося на чердаке. Заполнение такой емкости может обеспечиваться даже ручным способом. Вода в душ подается самотеком.

Канализация в деревянном доме

Собственная канализационная система должна обеспечивать отведение сточных вод. Такая система может обустраиваться двумя способами:

Накопительный бак под душем. Вода из душевого поддона напрямую попадает в накопительную емкость, расположенную под полом. Далее из бака вода может поступать в фильтрующую систему или удаляться ассенизаторами

Важно обеспечить отсутствие запаха из бака, для чего устанавливаются запорные элементы (трап, сифон и т.д.).
Собственная канализационная система. Вода из душа поступает в трубу, смонтированную с уклоном, по которой самотеком направляется в специальные септики (колодцы), расположенные за пределами дома.

Строительство канализации дома

Материал, применяемый в системах канализации в деревянном доме, практически ничем не отличается от стандартного набора изделий, стоящих в квартирах или кирпичных зданиях частного сектора. Отличие заключается в способе монтажа и в схеме устройства общей магистрали.

Перед началом работ в обязательном порядке делается расчет мощности водоотведения, и определяется тип блока хранения или переработки стоков. В расчет берутся все параметры, начиная с количества постоянно проживающих в доме людей и заканчивая бытовыми нуждами водопровода, необходимым объемом технической жидкости, предназначенной для полива насаждений.

Этапы монтажа

После подготовки проекта и закупки нужного материала составляется схема сборки, в которой указываются все углы и повороты, диаметр труб и направление потока. Только после всех перечисленных действий можно приступать к монтажным работам, которые осуществляются в несколько этапов:

Разметка земельного участка и определение места, где будет располагаться хранилище отходов. Так как нижняя отметка канализации берется от резервуара, то перед сборкой внутренней системы нужно провести монтаж наружной магистрали;
Копка котлована и траншеи для емкости хранения и трубопровода стоков. Размер ямы должен соответствовать длине и ширине резервуара. Канал в грунте прокладывается кротчайшим путем, без каких-либо углов и поворотов, чтобы труба не имела изгибов и лишних стыков. На дно котлована укладывается песчаная подсыпка, которая трамбуется вручную или с использованием специального механизированного трамбовщика. Данная прослойка необходима, чтобы исключить прямой контакт грунта с пластиковой трубой и ее деформацию во время движения почвы;

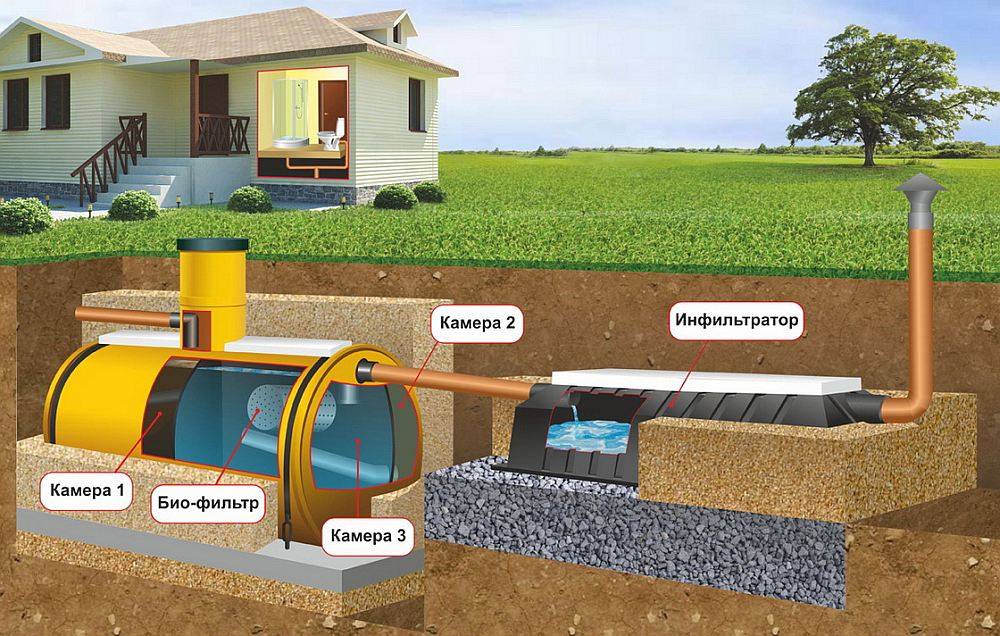

Укладка пластиковой или бетонной емкости в котлован. Если используется резервуар из легкого материала, то его необходимо сразу прижать грунтом или утяжелителем, иначе во время выпадения осадков бочка всплывет, а яма заполнится дождевой водой;
От нижней точки врезки канализационного коллектора в сторону дома последовательно проводится сборка отрезков трубы, диаметр которой должен быть не менее 110 миллиметров. Соединение осуществляется путем стыковки через раструб с уплотнительным кольцом. Для удобства монтажа на пластик рекомендуется нанести силиконовую пасту, она не является герметизирующим составом, а исполняет функции по предотвращению загиба резиновой прокладки. Врезка в колодец и проход через внешнюю стену дома замазывается цементным раствором и гидроизоляционным материалом

Важно соблюдать общий уклон магистрали в сторону коллектора и следить за тем, чтобы разница между концами не была выше нормы. Если наклон будет слишком сильный, то водные массы будут утекать вниз с большой скоростью, а крупные фракции останутся в теле трубы, со временем это приведет к образованию засоров

К застоям также ведет недостаточный угол или горизонт магистрали;
На следующем этапе производится засыпка с промежуточной подбивкой и трамбовкой несущего слоя песка, в котором будет находиться вся пластиковая труба. Такой «пирог» защитит материал от воздействия крупных камней и кусков грунта, а также при промерзании и вспучивании почвы не даст канализации просесть или изменить уклон;
В тестовом режиме проводится пролив всей смонтированной системы на скорость и качество удаления стоков из помещения. Только после всех проверок можно выполнить обратную засыпку траншеи с формированием плодородного слоя почвы.

Гораздо проще проводить все перечисленные работы на этапе строительства дома в деревне, когда деревянное здание находится на стадии закладки фундамента, но даже если  сруб уже собран, то при правильном подходе установка канализации не составит большого труда.

Виды канализационных труб

Для бытовых нужд канализационные трубы производятся из различных материалов и разного диаметра.

Теоретически, чем шире диаметр и толще стенка, тем лучше проходимость и меньше риск провисания трубы. Но эстетичность внешнего вида и цена изменяют реальный выбор людей при приобретении этой продукции.

Какой материал используют для изготовления?

От материала канализационных труб зависит их долговечность и спокойствие жильцов.

Выбор материала для канализационных труб лучше проводить со специалистом. Дешевые изделия могут быстро дать течь или деформироваться под собственным весом

Чугунные канализационные трубы давно не применяются в бытовой канализации, их место заняли пластиковые аналоги, которые могут быть изготовлены из следующих материалов:

1. Полиэтилен. Канализационные трубы из этого материала обладают гибкостью, провисают, поэтому их стыки сложно загерметизировать. Применяются полиэтиленовые трубы в промышленной канализации, где их армируют поперечными кольцами и используют на участках со сложным ландшафтом. Во внутренней канализации их не используют.
2. Полипропилен. Довольно дорог, но обладает хорошей механической прочностью. Канализационные трубы из этого материала термоустойчивы, стойкие к воздействию абразивных частиц и прекрасно переносят чистку тросом.
3. Поливинилхлорид. Трубы из ПВХ почти не отличаются от полипропиленовых своими свойствами, но они немного шумнее и могут прогибаться при протекании по ним воды свыше 70 градусов.

Для квартирной и внутридомовой канализации достаточно труб из ПВХ или полипропилена, которые при правильном монтаже прослужат несколько десятилетий.

Диаметры труб для канализации

Существуют стандартные диаметры канализационных труб, которые позволяют совмещать изделия от разных производителей.

Чем толще стенка, тем меньше прогибаются трубы, поэтому при их большой длине рекомендуется приобретать утолщенные изделия с повышенной жесткостью

Наиболее распространены при монтаже внутренней канализации трубы диаметром 40 мм и 50 мм.

Для стояков используется труба с диаметром 110 мм, но в многоэтажных коттеджах её размер может быть увеличен. Для стыковки труб разного просвета используются переходники и патрубки соответствующих размеров.

Указаны минимальные значения. При наличии в стоках большого количества жира и отходов рекомендуется увеличивать диаметры труб до следующего стандартного размера

Как сделать разводку канализации в доме из бруса

Чтобы грамотно сделать разводку канализации в загородном доме, надо предусмотреть:

• количество этажей;
• количество людей, пользующихся водой;
• план каждого этажа;
• глубину и схему подвала;
• глубину залегания септика.

Если ваш дачный участок имеет ровный рельеф, на нём отсутствуют сторонние коммуникации, нет подвала, канализационная система может выполняться самотёком. Если на фоне перепада высот имеются уже проложенные системы или сброс должен осуществляться из низкорасположенных помещений, организация канализации в доме из бруса потребует монтажа дополнительных принудительных напорных насосов.

При отсутствии подвала, мансарды, монтаж канализации для одноэтажного дома осуществляется по самой простой схеме. Выглядит она следующим образом:

• санузел с кухней и ванной, часто привязанные к общей стене. К санузлу примыкает вертикальный стояк;
• от самой дальней точки водосброса к стояку под уклоном идёт главная магистраль;
• в магистральную ветку последовательно подключаются сантехнические приборы по принципу «сифон в тройник»;
• основной трубопровод совместно с унитазом встраиваются в крестовину стояка;
• коммуникации санузла (ванной) встраиваются в главную магистраль.

При такой разводке канализации в загородном доме не должно быть никаких проблем при эксплуатации долгое время: стоки перемещаются самотёком, углы наклона выверены, высота вспомогательной магистрали минимальна. Дополнительная установка ванных и туалетов на одном этаже позволяет сделать проживание более комфортным, но и увеличивает нагрузку на канализационные коммуникации. Для решения проблемы обеспечения эффективных водоотводов устанавливаются дополнительные стояки из отрезков труб с возможностью диагностики состояния коммуникаций и их своевременного обслуживания.

Если в доме появляется несколько этажей, это, безусловно, будет сопровождаться установкой дополнительных туалетов, ванных и сложность монтажа коммуникаций увеличивается.

В соответствии с действующими СНиПами, сходные по функциональному предназначению помещения должны располагаться друг над другом. Поэтому туалетное помещение 2-го этажа должно находиться непосредственно над туалетом 1-го. Стояки наращиваются в длину, при этом их верхняя часть продолжается в фановую трубу, возвышающуюся над крышей на полтора метра. Фановая часть трубы иногда заменяется аналогом в виде вакуумного клапана, завершающего стояк 2-го этажа или мансарды. В целом схема магистралей второго этажа канализации в доме из бруса повторяет по структуре предыдущий этаж.

Там, где стояки проходят сквозь плиты перекрытия, монтируются компенсаторы, которые страхуют в случае линейного увеличения или уменьшения параметров труб. Хомуты, служащие для фиксации стояка к стене, монтируются с учётом возможности перемещения стояков в вертикальной плоскости. В нижней части стояка устанавливается отвод для входа коммуникации в наружную систему.

Из помещения, в котором установлены сантехнические приборы, находящегося по уровню ниже септика, удалить сточные воды самотёком в канализационную систему не получится. В этой ситуации в схему должны быть включены фекальные насосы. Они устанавливаются непосредственно после сантехнических приборов (иногда после тройников, объединяющих стоки от нескольких приборов). Если сантехнических приборов, установленных по уровню ниже септика, нет, но имеются перепады высот, а также другие трубопроводы, которые требуется обойти наружной магистралью, рядом с дачным домом целесообразно установить коллектор. Тогда самотёком в него поступят сточные воды, а затем насосами она будет перекачена в очистную ёмкость.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

• климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
• технические свойства материалов, используемых при строительстве;
• специфические особенности трубопровода;
• глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
• рельеф местности;
• максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Выбор материалов

Для внутреннего водопровода популярны трубы из меди, металлопластика, полипропилена

Проект водопровода и канализации включает выбор трубопроводов с требуемыми параметрами. Промышленность выпускает широкий ассортимент труб для хозяйственно-питьевой воды и сточных жидкостей.

Материалы изготовления трубопроводов:

• металлопластик,
• чугун,
• сталь,
• медь,
• полиэтилен,
• полипропилен,
• поливинилхлорид,
• стеклопластик,
• асбест,
• железобетон.

Наибольшее распространение получили изделия из полимеров, металлопластика, нержавеющей стали. Внутренние водопроводы изготавливают из полипропилена PPRC, металлопластика, сшитого полиэтилена PEX, гофрированной нержавеющей стали. Внутренние сливные трубы производят из полипропилена PP, серого ПВХ и полиэтилена высокой плотности HDPE.

Для наружных водопроводов применяют изделия из полиэтилена PE и полиэтилена с защитным слоем PE-RC. Внешние водоотводы делают из поливинилхлорида оранжевого цвета, гофрированного полиэтилена и гофрированного двухслойного полипропилена PP.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

1. Сифон и сливной патрубок кухонной мойки.
2. Такое же устройство для умывальника в ванной комнате.
3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Требования к канализации в частном доме

Основные требования предъявляются к следующим моментам:

• ширина выходных труб;
• расстояние между домом и септиком, а также до уровня залегания грунтовых вод;
• наличие вентиляции;
• количество колодцев для очистки сточных вод;
• расстояние от септика до питьевой скважины;
• расположение труб внутри дома (разводка, подключенная к общему стояку);
• глубина залегания труб вне дома.

Рекомендации по внутренним размерам и углам

Ширина внешней магистрали должна быть не менее 15 см. Это необходимо, чтобы жидкость в трубах зимой не замерзала и быстрее проходила через участок, а при попадании крупных частиц в канализацию не происходило затора.

• Унитаз подключается отдельно от остальной сантехники. Труба из-под унитаза входит непосредственно в главный стояк.
• Диаметр трубы главного стояка должен быть шире, чем отвод унитаза, который по нормам не должен быть меньше 10 см в ширину.
• Расстояние от унитаза до главного стояка – максимум 1 метр. Остальная сантехника – до 3 м.
• Вся сантехника подсоединяется выше точки подключения унитаза. В случае засора давление воды поможет его протолкнуть.

Подводящие трубы из скважины лучше делать одинакового размера с отводящими. Отводки не должны быть тоньше подводок.

Углы наклона труб в зависимости от их диаметра:

• если диаметр трубы 5 см, то его наклоняют на 3 см каждый метр;
• 10 – 11 см ширины требуют наклона в 2 см на погонный метр;
• 16 см диаметра – 1 см наклона.

Нельзя делать повороты труб в 90 градусов. В этом месте всегда вероятность засора выше. Для поворотов труб подходят углы в 135 градусов, чтобы обеспечить плавный ток жидкости.

Требования к вентиляции, сифонам и обратным клапанам

Вентиляционная труба выводится на крышу отдельным стояком. Нельзя совмещать ее с воздушной вентиляцией дома, так как канализационные запахи будут проникать в каждую комнату, где есть приток воздуха. Избавиться от проблемы можно будет полной перестройкой системы.

При выходе из дома необходимо установить обратный клапан, который препятствует попаданию сточных вод обратно в дом. Чаще всего трубы выходят через подвальное помещение. В случае перелива сточные воды затопят подвал.

На каждом сантехническом устройстве в доме устанавливают сифон – это изогнутые в форме буквы U трубы. Когда там постоянно находится вода, она не дает запахам проникнуть в дом. Однако если сифон есть, а вентиляция отсутствует, вакуум удалит из сифона воду при каждом смыве, и он не будет выполнять свою функцию. Вентиляционная труба в данном случае уравновешивает давление.

Проектирование напорной канализации

Любые строительные работы начинаются с проекта, и канализация независимо от вида, не является исключением. Поэтому, первое что надо сделать – продумать все нюансы и составить проект.

Устройство напорной канализации должно быть спроектировано с учетом следующих параметров:

• особенности рельефа местности;
• длина трубопровода;
• глубина промерзания почвы в регионе;
• параметры насоса или станции, которые предполагается использовать.

Первым делом, определяют место где будет находиться колодец или емкость для сбора стоков. Конечно все зависит от рельефа участка, но все же желательно, чтобы стоки могли самотеком попасть в емкость.

Именно это поможет избежать покупки и установки дополнительного оборудования для внутренней канализации. Так же, расположение колодца, повлияет и на количество труб необходимых для сборки трубопровода и других сооружений (поворотные колодцы и пр.).

Глубина промерзания влияет на объем земляных работ, во избежание промерзания трубопровода, он должен находиться ниже этого уровня или хорошо утеплен. Напорная канализация в обязательном порядке оборудуется фекальным насосом или насосной станцией.

Мощность насоса подбирается исходя из длины трубопровода, предполагаемого количества стоков и прочих факторов. Если будет использоваться насосная установка, то в установке емкости для отходов нет необходимости.

На заметку!!!

Для разработки проекта напорной канализации рекомендуется обратиться к специалистам. Таким образом можно застраховать себя от ошибок, которые могут перечеркнуть всю вашу работу и полностью или частично вывести систему из строя.
