Вентиляционный выход трубы на крышу обеспечит хорошую тягу

Устранение протечки кровли из ондулина

Существует две принципиальные причины, по которым течет крыша, покрытая Ондулином:

· неправильный монтаж;

· повреждения, полученные за время эксплуатации.

При определении причины, почему течет крыша из Ондулина, следует руководствоваться простым правилом:

· Кровля потекла в первый-второй год. Причина течи – некачественный монтаж;· Кровля потекла через 5-7 лет. Причина – старение материалов и повреждение узлов.

В первом случае производится комплексный ремонт, связанный с переделкой проблемных узлов и перекладкой отдельных участков. Во втором – требуется заменить или отремонтировать поврежденные элементы кровли.

Производитель предоставляет гарантию на водонепроницаемость сроком 15 лет. В течении этого времени листы Ондулина не будут пропускать влагу. Однако на протяжении гарантийного срока могут возникать течи в проблемных местах: на стыках, в узлах конька и ендовы, примыкания дымохода.

Далее рассмотрим, какие протечки могут появиться на кровле из ондулина.

Ошибки монтажа, которые приводят к протечкам

Технология монтажа ондулина довольно проста. Кровельщики говорят: «Материал многое прощает». Однако нередко встречаются следующие ошибки:

Малый уклон кровли

Течи образуются на стыках. Зимой на крыше скапливается много снега, под весом которого листы деформируются;

Ондулин деформируется от снеговой нагрузки. Вода просачивается в стыки

Недостаточный перехват листов

В местах стыков листов просачивается вода, особенно, в зимнее время;

Перехват листов настолько мал, что кровля «расползается» и «трещит по швам»

Неправильное устройство конька

В проушины попадает снег и вода. Причина в неправильной установке коньковой накладки или отсутствии уплотнения – коньковой вставки;

Через щели к коньке надуло снега в подкровельное пространство

Неправильное устройство ендовы и внутреннего излома

Причина протечки – узел негерметичен, неправильно установлен ендовный элемент;

В месте внутреннего излома скат кровли имеет обратный уклон

Старение Ондулина, повреждения кровли. Характерные протечки

Старение Ондулина происходит из-за разрушения защитно-декоративного слоя и изменения свойств битумной пропитки. Со временем битум становится хрупким, листы покрываются микротрещинами. Далее происходит повреждение целлюлозной основы и полное разрушение Ондулина.

Перечислим, какие протечки могут возникнуть, если Ондулин постарел:

· Дыры, повреждения от града. Теряя прочность и становясь хрупким, лист Ондулина может быть пробит крупным градом. Также при наличии вышестоящих скатов кровлю могут повредить падающие сосульки;

Крупный град пробил постаревший Ондулин

· трещины. Возникают из-за деформации обрешетки, воздействия чрезмерной снеговой нагрузки;

Теряя прочность, листы рвутся под действием нагрузок и деформаций

· течи в местах крепления. Со временем разрушаются уплотнительные прокладки, ржавеют и разрушаются гвозди;

Крепления пришли в негодность. Производились попытки герметизировать стык листов

· течи в узлах и стыках. Проявляются характерные проблемы узлов ондулиновой кровли, перечисленные выше.

Даже с расстояния видно, что коньковый узел поврежден

Ремонт кровли из ондулина

После обследования кровли определяется перечень необходимых работ, который может включать в себя:

· полную или частичную замену кровельного полотна в зависимости от состояния Ондулина.

Установлена заплатка в проблемном месте

· замену элементов коньков и ендов, капельников и щипцов, установку коньковой вставки;

Полностью переделан коньковый узел. Установлена уплотнительная вставка

· ремонт стыков;

Заменен верхний лист. Применены саморезы с уплотнением

· ремонт проблемных узлов примыкания.

В месте прохода трубы через кровлю установлена специальная уплотняющая манжета

Специалисты компании «Важный Дом» произведут обследование и установят, почему течет крыша из Ондулина, составят перечень необходимых работ. Своевременное проведение ремонта продлит срок эксплуатации ондулиновой кровли.

Конструкция вентиляционного канала

Вытяжная вентиляция в частном доме представлена каналами в стене, поперечное сечение которых должно быть не менее 38 см. Входы расположены под потолочной плитой.

Наиболее эффективным расположением такой трубы считается стена, возведенная в центральной части дома. Отсюда будет проще всего сделать электропроводку во все комнаты дома, используя обычные пластиковые трубы с поперечным сечением 10-12 см.

Желательно иметь минимальное количество горизонтальных ответвлений от основной трубы. Чем больше ветвей, тем меньше тяга и слабее приток воздуха. Все ответвления входят в одну общую трубу и выходят через нее наружу.

Высота основной трубы рассчитывается по правилу чуть выше конька, в противном случае будет нарушена тяга. Для вычисления правильной высоты выхода проведите прямую линию от конька к трубе под углом 10 градусов, причем последняя не должна быть ниже нарисованной прямой.

Производители

На рынке существует множество производителей, которые предлагают своим потребителям вентиляционные системы для кровли. Перед покупкой следует изучить предложения каждой торговой марки и сделать выбор на основе своих предпочтений и условий эксплуатации.

WirPlast

Компания предлагает оборудование, предназначенное для разных целей. В ассортименте производителя есть устройства для установки вентиляции в помещениях, для канализации, кухонных вытяжек, а также присутствуют составные компоненты для солнечной батареи.

Вентиляционная система WirPlast для кровли обладает следующими преимуществами:

  • легкость в установке из-за встроенного уровня, который не допускает погрешностей;
  • полноценная герметичность на крыше;
  • привлекательный дизайн изделий;
  • широкий ассортимент, подходящий под все типы кровли;
  • гарантия на продукцию составляет 10 лет.

ТехноНИКОЛЬ

«ТехноНИКОЛЬ» — это популярный производитель, который предлагает своей аудитории два типа вентиляций:

  • для проветривания пространства под крышей;
  • устройства для принудительной вентиляции на чердаках.

Продукция отличается преимуществами:

  • привлекательный внешний вид вентиляционных систем;
  • доступная ценовая категория;
  • высокое качество;
  • надежность и высокий уровень стойкости по отношению к ударным нагрузкам;
  • легкий монтаж.

Kronoplast

Производитель пользуется спросом, так как он осуществляет выпуск практически всех элементов для обустройства кровельной вентиляции в частных домах. Продукция отличается полноценной непроницаемостью в каждом выходе кровли, что выступает в качестве гарантии полноценной вентиляции. В продаже присутствуют системы для любой кровли.

О пяти элементах качественной вентиляции кровли смотрите в следующем видео.

Изготовление и установка своими руками

Кровельный колпак для вентиляции на крышу можно сделать в домашних условиях, применяя инструменты и материалы, находящиеся под рукой. Для этого достаточно взять две металлические трубы (большего и меньшего диаметра), плоский диск, аппарат для сварки.

Исходный материал подбирается зависимо от размеров воздуховода. Установка грибка потребует вмешательства не только в вентиляцию, но и кровлю здания. В пироге кровли вырезается отверстие, через которое выводится труба. Вентгрибок устанавливают на верхнюю часть этой воздуховодной трубы.

Выбор материала

Срок эксплуатации кровельного колпака определяется не только качеством монтажа, но и выбором материала для его изготовления в домашних условиях. При подготовке к работе следует учесть следующее:

  • основная труба должна быть изготовлена из полимерного пластика либо нержавеющей стали;
  • вентиляционные колпаки лучше сделать из пластика (высокие температуры приведут к изменению конфигурации);
  • остановить выбор на крепежах, выполненных из алюминия и нержавеющей стали (не подвергаются процессу коррозии);
  • исключить в качестве исходного материала дерево, силикатный кирпич, черную сталь и асбестоцемент (быстро разрушаются).

Расчет габаритов

Вытяжные колпаки монтируются в кровлю здания с полным исключением возможности попадания в них дыма от работающей печи. Учитывается внутреннее сечение грибка: оно должно быть не меньше сечения подающего канала. Например, диаметр газохода равен 30 см, тогда и сечение колпака должно быть таким же. Колпак, установленный на скате кровли, должен возвышаться более чем на 20 см. При эксплуатации крыши в качестве зоны отдыха трубу поднимают на 2–2,5 метра.

Особенности монтажа

Идеальная система вентиляции включает в себя несколько воздушных ходов, которые выходят в строго вертикальном направлении без горизонтальных изгибов. При установке вентиляционного выхода соблюдается следующий алгоритм действий:

  1. В кровле здания вырезается отверстие (для этого применяют ножницы по металлу либо сабельную пилу), поверх него монтируется металлическая прокладка, заранее уплотненная жидким герметиком. Прокладка прикрепляется саморезами.
  2. На прокладку устанавливается специальный переходник, который впредь будет защищать выходное отверстие от проникновения осадков и зафиксирует колпак.
  3. Грибок монтируется внутрь переходника, вставляется в трубу воздуховода, крепится болтами, гайками.
  4. При помощи строительного уровня проверяется вертикальность установленного грибка.

Возможные ошибки

Самая распространенная ошибка при установке грибка — отсутствие утепления на вентканале и самом изделии. В качестве утеплителя чаще применяется базальтовая вата, сверху закрепляется стальной нержавеющий цилиндр. Еще один вариант — покрытие канала строительной пеной. При монтаже вытяжного колпака возможны и другие ошибки:

  • стыки не герметизируются специальными средствами;
  • в качестве материала вентиляционных каналов используются материалы, подверженные коррозии;
  • в единый проход соединяются трубы, которые выходят из комнат на разных уровнях;
  • для вентгрибка выбирается неподходящее место.

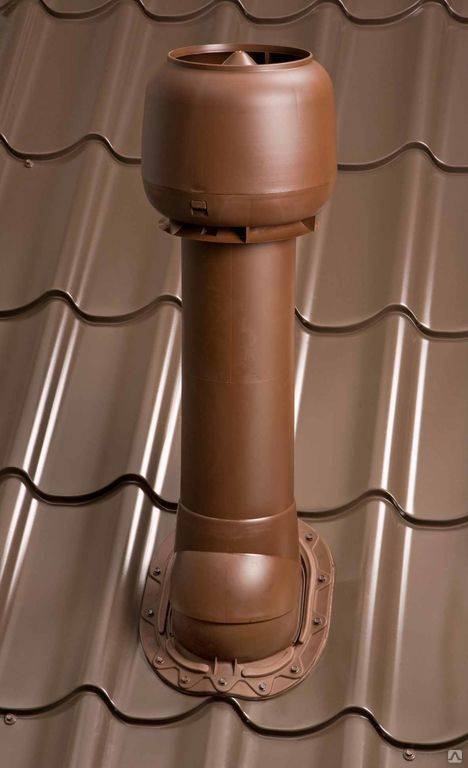

Вентиляционный грибок — металлическое либо пластиковое изделие, напоминающее гриб и устанавливаемое на кровле здания. Он защищает выходной патрубок воздуховода от осадков, усиливает тягу в вентиляции (выводит загрязненный воздух, углекислый и другие газы).

Самостоятельный монтаж вентиляционного колпака не представляет особой сложности. Главное — соблюдение правил установки и подбор качественного вытяжного грибка. Можно использовать готовую заводскую конструкцию или сделать вентгрибок своими руками. Верный расчет размеров и подбор подходящего материала — залог эффективной вентиляции, которая обеспечит в помещении здоровый и комфортный микроклимат.

Основные функции

  1. Снег и ливень, пыль и листья будут неизменно попадать вовнутрь, в случае если на трубе не будет крышки.
  2. Оголовок на трубу дымохода гасит вылетающие искры, предотвращая возможность возгорания.
  3. Тяга печи, кроме этого заметно улучшается.
  4. Прочистку дымохода с защитой возможно проводить реже.
  5. Не удивляйтесь в случае если в трубе, не снабженной колпаком, застрянет решившая погреться птичка.
  6. Со вкусом сделанный флюгер-оголовок украсит и сделает респектабельнее кроме того самую скромную крышу.

Классификация по типу материала

Долговечность «зонтика» над трубой зависит от материала, из которого он изготовлен.

  1. Самодельный оголовок дымовой трубы в большинстве случаев выполняется из жести – узкого листового металла. Не покрытый слоем цинка либо краски он достаточно быстро проржавеет. Исходя из этого применяя жесть, покрасьте готовое изделие качественной водостойкой краской.
  2. Нержавеющая сталь подходит для данных целей лучше. Грамотно изготовленная крышка прослужит до 27 лет.

  1. Популярны оголовки из меди. Она долговечна (от 50 лет и больше), со временем окисляясь, получает эффектный благородный оттенок. Для продления срока работы монтировать крышку направляться бронзовыми либо омедненными крепежами.
  2. Оголовки дымовых труб из цинк-титана по чертям аналогичны бронзовым. Относятся к респектабельному классу и помогают до полувека.

Внешние и конструктивные характеристики

  1. Привычная для большинства крышка – конусообразная круглая, напоминающая шапку вьетнамского крестьянина. Она несложна в изготовлении и практична в применении. Но фантазия граждан не следует на месте, в следствии чего появляется масса новых форм.
  2. Чуть сложнее оголовок в виде домика с двумя скатами. Вариант практичен, и по рейтингу практически не отстает от круглого аналога.

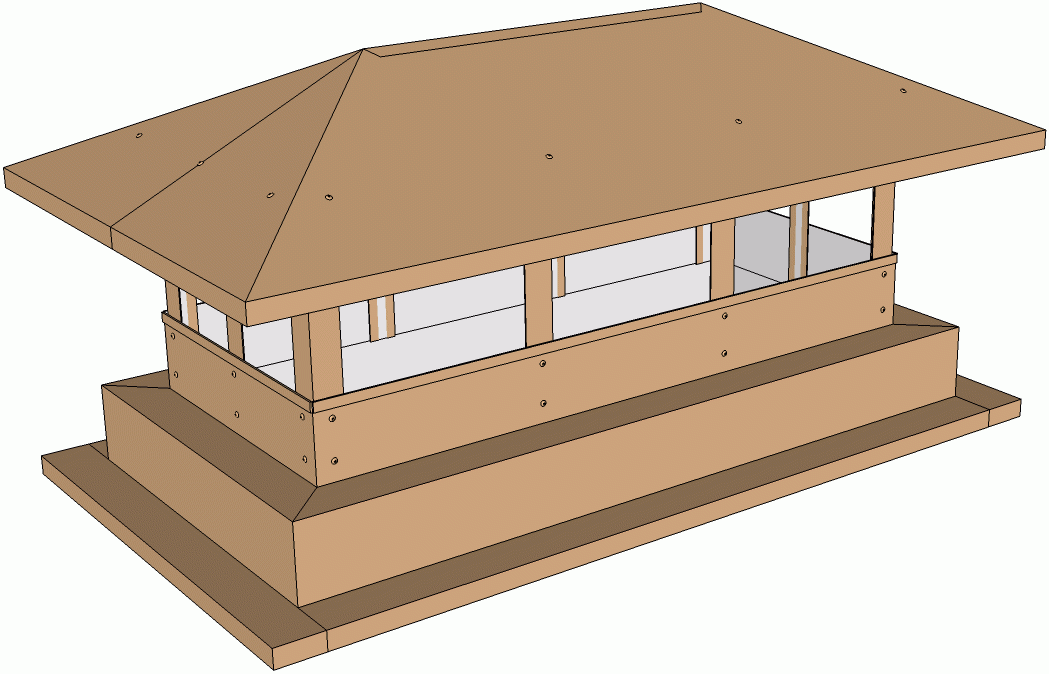

  3. Часто видятся четырехскатные колпаки, сделать таковой своими руками предельно просто.
  4. Дымник вальмовый более уникален, он хорошо смотрится на сложных кровлях.
  5. Для любителей украшать свою «крепость» имеется масса предложений с дополнениями в виде флюгеров, геральдических знаков, изображениями животных. На кованые изделия высокая цена, но красота стоит того.
  6. Дабы уменьшить прочистки и периодические осмотры возможно установить раскрывающуюся крышку. В действительности вариант весьма эргономичный, сейчас не нужно будет демонтировать конструкцию любой раз для удаления сажи.
  7. Аналоги с усложненным отверстием для вентиляции. Особенности конструкции улучшают технические данные, облегчают выход дыма и усиливают тягу.

Для чего утепляют вентиляционные трубы

Многим известно такое слово, как конденсат. Если вентиляционная труба не будет утеплена, то ее внутренней части обязательно будет собираться конденсат. Далее вода будет стекать вниз по трубе, а потом – по стенам в помещение. В таком случае последствия могут быть очевидными: стены начинают сыреть, образуется плесень, грибок, обваливается штукатурка. В конце концов, будут видны потеки от вентиляционного канала.

В зависимости от того, из чего выполнен вентиляционный канал, зависит степень образования конденсата. К примеру, вентиляционная труба из оцинкованного металла может быть быстро испорчена, если покрытие будет нарушено. Коррозия уничтожит металл. В то же время алюминиевые или поливинилхлоридные трубы не меняют своих качеств под воздействием конденсата.

И на этом не окончены неприятности, которые может принести конденсат. В зимнее время влага начинает превращаться в лед на тех участках, где вентиляционная труба находится вне помещения. В то время, когда на улице стоят сильные морозы, всего за несколько дней труба диаметром 15 сантиметров может полностью замерзнуть. Соответственно вентиляция не будет обеспечена.

Итак, откуда же появляется влага (конденсат) в вентиляционном канале? Существует две причины появления конденсата:

  • искусственное увлажнение воздуха в помещении. Влага появляется при мытье посуды, полов, при стирке и приготовлении пищи. Однако в промышленных помещениях это правило не срабатывает;
  • метеорологическая влажность. Оказывается, что чем выше температура воздуха, тем больше влаги он может удерживать.

Стопроцентный показатель влажности – это максимальный уровень содержания воды в атмосфере при образовании пара. Но только изменится температура, как влажность изменяется. Если наблюдается сильное похолодание, то влажность может составить 100 процентов. Тогда вода начнет конденсироваться на поверхности, которая имеет меньшую температуру. В данной ситуации конденсат будет собираться в вентиляционном канале.

В производственных масштабах часто выполняют принудительную систему вентиляции. Она создает высокую скорость воздушного потока. Такая система применяется для удаления вредных запахов, пыли и дыма. При этом система создает сильный шум. Поэтому на производстве часто выполняют теплоизоляцию вентиляции для того, чтобы уменьшить громкость работы вентиляционной системы.

Основные требования

При обустройстве системы вентиляции нужно соблюдать ряд требований. Эти требования относятся также и к воздуховоду. Основные правила при монтаже:

  1. Пропускная способность трубы зависит от толщины стенок. Чем они тоньше, тем показатель выше. Поэтому изделие выбирают с минимальной толщиной стенок. Но при этом труба должна обладать повышенной прочностью.
  2. Чтобы воздуховод работал эффективно, минимальный размер вентканала должен составлять 15 см в диаметре.
  3. Участок трубы, который расположен над кровлей, регулярно подвергается ветровым нагрузкам. Чтобы система работала качественно, кольцевая отводная часть конструкции должна обладать повышенной жесткостью.
  4. Конструкция должна быть легковесной.
  5. Одно из основных требований, которое предъявляется к изделию — это влагостойкость, так как на внутренние стенки трубопровода постоянно оседает влага. Чтобы вентканалы из металла не покрывались ржавчиной, изделие должно обладать устойчивостью к коррозии.
  6. Чтобы вентиляционная система не стала причиной распространения огня, работая, она не должна выделять вредные вещества и газы.

Всеми необходимыми требованиями обладают оцинкованные и кирпичные вентиляционные каналы. Изделие из металла имеет свойство накапливать статическое электричество, из-за этого легко притягивает пыль.

Вентиляционные выходы – вентиляция кровли

Одной из важнейших задач при строительстве жилого дома является вентиляция кровли и подкровельного пространства. Правильно организованный вентиляционный выход – узел прохода вентиляции через кровлю позволит дому прослужить намного дольше без дополнительных финансовых вложений на ремонт. При этом в доме будет намного комфортнее жить и легче дышать.

Производители и цены

Узел прохода вентиляции между помещениями и кровлей. Вент-выходы Vilpe Vent производятся финской компанией SK Tuote. Запатентованные проходные элементы Вилпе имеют современный дизайн, разнообразие цветов и конструкций.

Вентиляция WIRPLAST не только не уступает по техническим характеристикам своим аналогам, но и превосходит их по эстетическому виду, что особенно важно для невысоких коттеджей и дачных домов. Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени

Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид.

Аэраторы Shingle Vent II. За счет уникальной конструкции коньковой вентиляции Shingle Vent II (создается область пониженного давления – эффект Бернулли) тяга воздушного потока вдоль всей площади скатов от карнизной части здания к конькам/ребрам увеличивается в разы.

Кровельный аэратор Технониколь – это универсальный коньковый аэроэлемент, имеющий специальный фильтр для защиты от попадание мусора. Используется на коньке кровли из гибкой черепицы.

Система вентиляции кровли

Неотъемлемой частью современной кровельной системы является вентиляционный выход (вентвыход), который помогает избежать накопление в подкровельном пространстве влаги и пыли. Также такая система вентиляции позволяет организовать во внутренних жилых помещения эффективную вентиляцию, здоровый микроклимат и комфортные условия для проживания. Решать эти вопросы необходимо еще на этапе проектирования здания.

Кроме того, грамотно установленные вентиляционные выходы на крышу позволяют существенно экономить на отоплении и кондиционировании, а также помогают продлить срок эксплуатации кровли.

Плюсы применения вентиляционных выходов

  • обеспечивает циркуляцию воздуха в подкровельном пространстве;
  • продлевает срок службы покрытия крыши;
  • препятствует образованию влаги под кровельными материалами;
  • препятствует появлению грибка и плесени;
  • препятствует появлению конденсата в утеплителе;
  • препятствует процессу обледенения крыши;
  • обеспечивает поступление свежего воздуха во внутридомовые помещения;
  • устраняет пыль, неприятные запахи, лишнее тепло в помещениях;
  • регулирует влажность в подвальных помещениях.

Кровельные вентиляционные выходы и другие аксессуары

Грамотно подобранные кровельные выходы для вентиляции — гарантия правильного технического монтажа и долговечности кровли. Также аксессуары для кровли, при правильном использовании, являются незаменимым средством для дизайнерских идей и воплотить в жизнь ваши самые смелые архитектурные замыслы.

Кровельные вентиляционные выходы – необходимый элемент современных малоэтажных загородных домов и строений. Они позволяет избежать протечек и накопления влаги в подкровельном пространстве, организовать эффективную вентиляцию внутренних помещений, создать здоровый микроклимат, а также заметно сократить ваши расходы на отопление и кондиционирование.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Вывод отработанного воздуха из дома

Вентиляционные трубы на крыше жилого дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

Строительство кирпичной вентиляционной шахты

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

  • запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
  • эффект от вытяжки незначителен по причине недостаточной длины трубы;
  • вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
  • каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

Многослойная конструкция крыши улучшенного типа

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Для чего нужно устройство вывода вентиляции через кровлю

В частных строениях высотой до 2 этажей вентиляционные выходы из помещений жилого, санитарного назначения выводятся через крышу. Устанавливается труба на крыше для вентиляции в целях обеспечения максимальной тяги воздуха. Данный вид организации вентиляционных выходов отвечает требованиям СНиП, способствует быстрому обмену воздушных потоков.

Согласно нормативам СНиП вывод труб вентиляции через кровлю нужен для:

  • поступления потоков свежего кислорода внутрь строения;
  • монтажа фановой части шахты канализации – это обеспечивает отвод неприятных запахов за пределы строения;
  • поддержания воздухообмена в мансардной или чердачной зоне объекта.

Основные типы узла прохода вентиляции

Самый простой узел прохода вентиляции через кровлю конструктивно выглядит как труба из металла. Она прокладывается в заранее проделанном отверстии. Фиксируется крепежами в определенном положении. Проходник дополнительно оснащается клапаном фиксации и уплотнительным кольцом для сбора конденсата.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

К нижней части узла подсоединен выводящий канал вентиляции. Он фиксируется фланцем к трубе. Верх трубы прикрывает дефлектор или зонт. Иногда часть видимого трубопровода утепляется минеральной ватой.

Производители предлагают современные конструкции трубопроводов, выполненные в виде сэндвич-панелей или коаксиальных системы. Модули имеют особенности конструкции, но принцип действия остается прежним – вывод отработанной среды из помещения и обеспечение равномерного и своевременного притока свежего воздуха.

Руководство по выводу вентиляции на крышу

Перед тем, как приступать к выполнению работ, не лишним будет спланировать размещение воздуховода на крыше.

При этом нужно исходить из практических соображений:

  • оптимальным вариантом можно считать тот, при котором проход через крышу вентиляции выполнен прямо через конек. Правда, учитывая распространенность коньковых стропильных систем, такой подход далеко не всегда возможен;
  • если используется стропильная система с коньковой балкой, то вентиляционную трубу нужно расположить максимально близко к коньку крыши. Такое решение имеет сразу 2 преимущества: во-первых, зимой снег не будет скапливаться у трубы, во-вторых, даже при небольшом возвышении над поверхностью кровли, высота воздуховода будет выше, чем при смещении к краю. Это позволит создать большую тягу в системе;
  • когда продумываются вентиляционные выходы на крышу, нужно располагать их так, чтобы они располагались между стропильными балками и планками обрешетки (если используется не сплошная обрешетка).

На фото – пример удачного размещения вентиляции, трубы проходят между планками обрешетки и не упираются в стропила

Монтаж проходного элемента

Для того, чтобы вентиляционная труба, проходящая через крышу, не стали причиной течи в будущем, лучше использовать покупные проходные элементы.

В таком случае инструкция по выводу воздуховода на крышу будет выглядеть так:

  • сперва на кровле размечается проектное положение проходного элемента;
  • затем нужно сделать в кровле сквозное отверстие для пропуска вентиляционной трубы. С гидроизоляцией и утеплителем проблем не возникнет, а вот для металлических кровель придется поработать болгаркой;

Так выглядит проходной элемент

  • труба выводится на крышу;
  • выполняется примерка проходного элемента, отмечаются места расположения шурупов для крепления элемента, под них высверливаются отверстия;
  • на низ уплотнителя наносится герметик, и прокладка приклеивается к кровле (некоторые производители рекомендуют болтовое соединение вместо герметика);

Завершающим этапом можно считать установку защитного колпачка над трубой. При соблюдении перечисленных рекомендаций качество работы, выполненной своими руками, не будет отличаться от работы профессионалов.

Схема монтажа проходного элемента на металлической кровле

О высоте вентиляционных труб

В домах чаще всего используется естественная вентиляция, то есть воздух перемещается за счет перепада давления на входе и на выходе их трубы, поэтому высота воздуховода имеет большое значение. Неправильно подобранная высота вентиляционной трубы над крышей может свести на нет эффективность вентиляционной системы.

Таблица для подбора высоты трубы в зависимости от площади сечения (левый столбец и верхняя строка – параметры трубы), в ячейках – минимальная высота

При установке трубы следует придерживаться таких рекомендаций:

  • если место вывода расположено недалеко от конька (в пределах 1,5 м), то воздуховод должен хотя бы на 0,5 возвышаться над коньком;
  • если же вентиляционная труба на крыше удалена от конька на расстояние 1,5 – 3,0 м, то ее минимальную высоту нужно принять больше 0,5 м;
  • на плоских крышах возвышение воздуховода над поверхностью кровли нежелательно принимать меньше 0,5 м.

Схема к определению минимального возвышения трубы над кровлей

Повышение эффективности вентиляции

Летом, когда температура на улице повышается, эффективность естественной вентиляции понижается. В сочетании с неблагоприятным направлением ветра это может привести к полной блокировке вентиляционной системы. Для того, чтобы вентиляция на крыше частного дома продолжала работать, на оголовки труб устанавливаются такие элементы как дефлекторы.

Схема работы дефлектора

Внешне это полезное дополнение выглядит как небольшая насадка на воздуховод и состоит из таких элементов:

  • зонтик;
  • диффузор;
  • нижний цилиндр.

Несмотря на простоту конструкции, выделяют 6 типов дефлекторов, но принцип действия каждого из них практически один и тот же. Во время ветра в зоне у выхода вентиляционного канала создается область пониженного давления.

За счет разрежения увеличивается тяга, в отдельных случаях КПД вентиляции возрастает на 20-30%. Так как цена такого устройства минимальна, а установка проста, встретить дефлектор можно почти на любой крыше.

Дефлектором оснащены обе вентиляционные трубы

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
