Как выбрать трубу НПВХ для канализации

Как осуществляется гашение скорости движения вод

Гашение силы потока достигается вследствие перепада уровня сточных вод. Конструкция стандартного колодца гасителя позволяет снизить напор на 17-20%. Чем глубже он находится, тем сильнее будет замедляться сточный поток.

В многоступенчатых колодцах вода перемещается по плоскостям, находящимся на разных уровнях. При этом последующая плоскость находится ниже предыдущей, наподобие ступенек. Скорость потока снижается неоднократно, по мере перемещения воды по каскаду.

Замедляет скорость потока толща воды в емкости (бьеф), в которую он ударяет. Установка дополнительной перегородки (водоотбойника) еще сильнее понижает скорость потока. Вместо перегородки может быть закреплена специальная решетка.

Снижает напор поворотное колено с углом 90º, установленное на входящей трубе.

Если в сточных водах попадается крупный мусор, колодец оснащают сороулавливающей корзиной (решеткой). Она будет задерживать плавающие предметы и предотвращать засорение труб. Сороулавливающая корзина также снижает скорость движения сточных вод.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

  • долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
  • высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
  • способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
  • стойкость к перепадам температур;
  • устойчивость к огню;
  • экологическая безопасность;
  • неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

  • стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
  • большой вес труб, что усложняет транспортировку;
  • сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
    подверженность процессам коррозии;
  • высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Преимущества и недостатки труб НПВХ

Использование полимеров при изготовлении труб определяет срок эксплуатации до 50 и более лет, что значительно превышает срок службы металлических изделий.

Трубы НПВХ устойчивы к коррозии и к агрессивным средам.

Гладкая внутренняя поверхность позволяет с минимальным сопротивлением транспортировать жидкости. Эта особенность имеет большое значение при использовании изделий в безнапорных системах водоотведения с минимальным технологическим уклоном.

Герметичность трубопроводов позволяет выдерживать необходимое давление напорных магистралей.

Легкий вес упрощает доставку изделий к месту монтажа. Надежность материала исключает возможное появление трещин при сетевых нагрузках и воздействии внешних факторов.

Простота монтажа и ремонта делает доступным выполнение ответственных стыков, даже не очень опытному специалисту. Поливинилхлорид препятствует возгоранию благодаря способности к самозатуханию, что позволяет отнести материал к категории пожаробезопасных.

Использование полимеров противодействует распространению бактерий, благодаря чему, такие трубы рекомендуют использовать при прокладке трубопроводов жилых объектов. Гибкость смонтированных инженерных сетей сохраняет целостность смонтированной конструкции в условиях повышенной сейсмической активности и подвижности грунта.

Наряду с большим количеством достоинств, поливиниловые изделия имеют недостатки:

  • Хрупкость материала при понижении температуры окружающей среды ниже нуля градусов не позволяет использовать их для наружных трубопроводных систем.
  • Вторичная переработка винила имеет многоэтапный технологический процесс, что усложняет утилизацию НПВХ труб.
  • Использование изделий при температуре выше 45 градусов приводит к деформации труб.
  • При плавлении, выделяются вредные для человека газы: хлор и диоксид.

Рекомендуем ознакомиться: Особенности двухтрубной разводки системы отопления дома

Характеристики труб НПВХ

Напорные трубы из непластифицированного ПВХ

Сырье было получено в Германии для замены металлопроката. Твердый поливинилхлорид при определенных условиях работает эффективно и долго. Элементы, изготовленные из нового материала, имеют долгий срок службы и химически инертны. Их цена идеально сочетается с характеристиками пластика.

Пластик ПВХ используется для изготовления ручек, досок, кабельных обмоток. Его получают из вторичного сырья (до 40%), нефтепродуктов и поваренной соли. ПВХВХ содержит немодифицированные съедобные смолы при первичной обработке, поэтому материал не теряет своих физико-механических свойств: прочности, твердости и пластичности, иначе трубы сломаются, крошатся и гнутся, что не позволит использовать их, например, для обсадные скважины. Пластификаторы удаляются из состава компонентов, что придает элементам необходимую жесткость, прочность и исключает химические реакции при контакте с жидкостями.

Твердый поливинилхлорид имеет особую поперечную структуру молекул, которая получается после нагрева и последующего охлаждения.

Уникальные свойства материала позволяют изготавливать трубы для широкого спектра применений, что определяет их размер, толщину и класс жесткости.

Назначение

Применяются для разводки канализационной сети внутри зданий и внешних сетей, а также для канализационной сети под давлением. Для каждого вида предусмотрены изделия с особыми характеристиками, поэтому их взаимозаменяемость не рекомендуется, так как использование высокопрочных деталей внутри дома неоправданно увеличивает стоимость проекта. Использование легких тонкостенных трубок для наружной сетки не гарантирует ее надежности и долговечности.

Размер

Трубы ПВХ для внутренней канализации без давления имеют диаметр поперечного сечения 25-50 мм. По правилам СНиП предназначены для водоотвода душевых, ванных комнат, раковин, кухонь и стиральных машин. Для унитазов используется сечение 110 мм, для стояков и коллекторов от 110 мм до 150 мм. Наружные линии монтируются трубами d110 и выше.

Для экономичного использования производитель выпускает элементы разной длины. Внутри удобнее монтировать разводку от участков от 30 см до 2 м, для внешних сетей от 50 см до 6 м. Предлагаемый диапазон позволяет уменьшить количество подключений и повысить их герметичность.

Маркировка пластиковых труб, в отличие от металлопроката, производится по внешнему диаметру.

Толщина стенки

Жесткие условия эксплуатации требуют разной степени прочности. В зависимости от потребности детали из ПВХ изготавливаются в один или три слоя. Последняя модификация обладает высокой износостойкостью, так как для наружных слоев используется PVC-U, а в качестве внутреннего слоя – вспененный поливинилхлорид, устойчивый к экстремальным температурам, химическим и механическим воздействиям, прочный и выдерживающий различные обработки методы.

Для разводки внутри здания используются тонкостенные канализационные трубы толщиной не более 3,5 мм. Они не подвергаются давлению со стороны земли, как трубы наружной канализации, толщина которых может варьироваться от 3,5 мм до 15 мм. Использование трехслойных труб из непластифицированного ПВХ повышает теплоизоляцию и прочность, а также снижает вес конструкции.

Класс жесткости

Изделия из ПВХ классифицируются по типам жесткости кольца, которая определяет его способность выдерживать нагрузки давления снаружи и изнутри. Маркировка СН2 или 2 кН / м2 указывает на средний класс прочности L, поэтому элементы используются для разводки между жилыми домами. Эти трубы легкого типа, также используются для прокладки в пешеходных зонах, под детскими и спортивными площадками.

Изделия с характеристикой N, нормальной жесткости SN4, закладываются в грунт на глубине 6 м, выдерживают небольшие динамические нагрузки от транспортных средств редкого проезда.

Внутренняя канализация

Вывод внутренней канализации

Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:

  • долговечность,
  • легкая замена,
  • звукоизоляция,
  • лёгкость в монтаже,
  • нетоксичность,
  • гладкость внутренней поверхности.

Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.

Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.

Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.

Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.

Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.

Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.

Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать

Это особенно важно при частичной замене трубопровода

Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:

  • ПВХ-трубы,
  • ПЭ-трубы,
  • ПП-трубы,
  • асбестоцементные,
  • бетонные,
  • чугунные,
  • керамические.

Тип соединения

Существует три вида соединительных элементов:

  • раструбное под резиновое кольцо. Это самый удобный и простой вариант, не требующий никаких дополнительных приспособлений при сборке. Процесс монтажа напоминает детский конструктор — свободный конец просто вставляют в раструб предыдущего элемента. Работа простая и быстрая, хорошо выполняется даже неопытными людьми;
  • раструбное под уплотнение. Эти элементы требуют использования специального клея или сварки. Процесс сборки значительно замедляется и усложняется, но качество и надежность соединений заметно отличается от других видов;
  • безраструбное. Сборка производится с помощью муфтовых или сварных соединений. Требуется специальное оборудование и опыт подобных работ. Этот способ используется редко из-за сложности и большой длительности процесса.

Основным типом соединения является раструб с резиновым уплотнением. При монтаже нельзя погружать свободный конец до упора, надо оставить немного свободного хода для тепловых расширений материала.

Как выбрать

Пользователи изделий должны знать правила выбора труб НПВХ

При выборе изделий надо обращать внимание на условия их будущей укладки и то, для чего предназначаются системы

Зная размеры и диаметр НПВХ труб, характеристики типа жесткости и толщины стенок, можно легко определиться с выбором в приобретении тех или иных изделий для прокладки планируемых сетей.

Размер

Согласно ГОСТ, трубы НПВХ выпускают длиной 1, 2, 3 и 6 м. Для внутренних стоков производят элементы диаметром от 50 до 110 мм. Для наружных трубопроводов применяют трубы 110-160 мм диаметром. Величина конструкций зависит от степени загрузки коммуникаций и типа оборудования.

Для создания отвода воды из душевой кабины, ванны, умывальника применяются трубы наименьшего диаметра. При организации стока нечистот из унитазов — наибольшего диаметра. Для создания магистральных коммуникаций канализации применяют трубы диаметром 110-500 мм.

Толщина стенки

Для прокладки сети внутри помещения применяют конструкции, толщина стенки которых не более 3,5 мм. Они являются тонкостенными, а ввиду того что не испытывают перегрузок, усиленная прочность им не требуется.

При выборе изделий следует учитывать глубину прокладки сети. Чем ниже будут расположены коммуникации, тем толще должна быть их стенка. Магистральные трубопроводы для наружной канализации имеют максимальную толщину стенок, она равна 3,2-15 мм. Они бывают и трехслойными, между поверхностным и внутренним слоями НПВХ располагается полимер. Такая конструкция дает возможность увеличить показатели прочности и теплоизоляции и понизить вес.

Класс жесткости

От толщины стенок и их конструкции зависит еще один параметр — кольцевая жесткость, т.е способность труб противостоять воздействующей нагрузке. По этому параметру трубы НПВХ подразделяют на такие классы: SN2, SN4, SN8.

Выбирая изделия, надо учитывать кольцевую жесткость:

  • класс жесткости SN2 — непрочные;
  • SN4 — можно помещать на глубину 4 м;
  • SN8 — применяются для глубоких траншей и под дорогами, по которым движутся машины.

Сферы применения

Изделия из НПВХ используются во всех сферах народного хозяйства от строительства и промышленности до жилых зданий и инженерной инфраструктуры городов. Самая широкая область применения – монтаж канализационных систем в жилых, офисных, общественных, производственных зданиях. Применяют НПВХ коммуникации для дренажа, в качестве ливневой канализации.

На втором месте стоит применение коммуникаций из НПВХ в промышленности для транспортировки воды, химически агрессивных жидкостей при невысоких температурах.

Стоит упомянуть еще устройство скважин для водоснабжения при помощи обсадных труб – раструбных с внутренней резьбой в раструбе и наружной резьбой на другом конце трубы.

Использование в системах канализации

В бытовых инженерных сетях НПВХ трубы используются в основном для безнапорных наружных систем канализации в виде раструбных конструкций и фитингов. Недорогие, прочные, недолговечные НПВХ трубы и фитинги к ним выпускаются в очень большом ассортименте, что позволяет собрать инженерные сети любой сложности.

Что такое нПВХ

Очень часто можно слышать название «труба канализационная напорная ПВХ» без приставки «Н» (непластифицированный). В профессиональном обороте это допустимо, так как специалисты знают, что из модифицированного поливинилхлорида напорные трубы не производят. Используемый материал для этих систем – нПВХ (непластифицированный поливинилхлорид) – это полимер хлористого винила, который не имеет пластификаторов в составе. Пластификаторы вводятся для повышения текучести и эластичности материала, что противоречит задачам напорных труб. Стенка изделия должна быть максимальной жесткой, рассчитанной на перепады давления, особенно при прохождении твердых масс, ее деформация может привести к порыву, что в канализационной сети недопустимо.

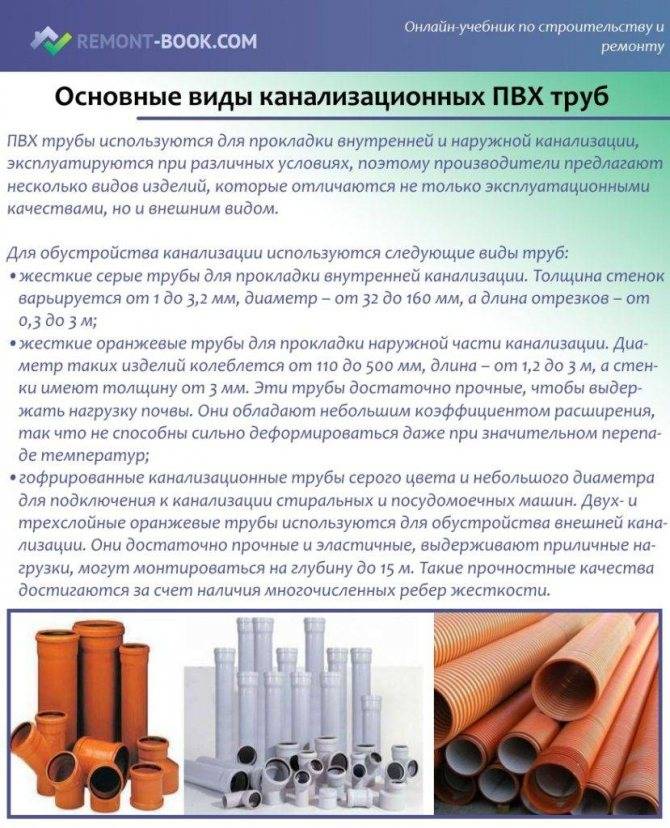

Виды труб НПВХ

Классификация труб НПВХ проводится по разным параметрам. Так, трубы разделяют по диаметру на малые, средние, большие.

По возможному изгибу, относительно оси трубы бывают: гибкими, полужесткими и жесткими.

Разделение на напорные и безнапорные изделия определяют сферу применения.

По назначению также выделяют:

  • трубы для водопроводных магистралей;
  • для самотечных канализационных систем (в том числе и ливневых);
  • для напорных инженерных сетей для отвода сточных вод.

Учитывая, что трубы из поливинилхлорида непластифицированного имеют широкий диапазон размеров сечения (от 20 до 1000 мм), эти изделия применяют для внутридомовой и внутриквартальной прокладки коммуникаций, а также для магистральных трубопроводов.

По конструктивным особенностям НПВХ трубы разделяют на:

  • Раструбные (под уплотнительное кольцо). Особенность монтажа этих изделий заключается в обязательном применении резинового кольца, обеспечивающего герметичность соединений.
  • С раструбом под клеевое соединение, которые требуют применения специальных синтетических клеящих средств, способных выдержать давление магистрали.

Рекомендуем ознакомиться: Как выбрать трубы для обустройства ливневой канализации

Классификация труб НПВХ по ГОСТ

В зависимости от целей применения НПВХ-трубы можно поделить на три основные группы:

  • напорные – системы, отводящие стоки при помощи насосных станций;
  • безнапорные – другими словами самотечные трубопроводы;
  • гофрированные – подходят для монтажных работ на труднодоступных участках.

Чем толще стенки НПВХ-труб, тем большим сопротивлением к деформации они обладают. Согласно данному свойству НПВХ-изделия можно классифицировать следующим образом:

  • легкие SN2 – кольцевая жесткость до 2 кН/м2 (глубина траншеи для укладки трубопровода не должна быть глубже одного метра);
  • средние SN4 – кольцевая жесткость до 4 кН/м2 (глубина траншеи до шести метров);
  • тяжелые SN8 – кольцевая жесткость до 8 кН/м2 (до восьми метров, трубопроводы можно укладывать под участками, где часто передвигается транспорт).

По размерам непластифицированные поливинилхлоридные трубы делятся на:

  • НПВХ100 (рабочее давление до 10 МПа) и НПВХ125 (рабочее давление до 12,5 МПа) – отличное решение для напорной наружной водоотводящей системы;
  • НПВХ110 – трубы с трехслойной стенкой (толщина 3,2 мм), длина 1, 2, 3, 4 и 6 метров;
  • НПВХ160 – трехслойные стенки, толщина стенок 4 мм, длина 1, 2, 3 и 6 метров, подходят для сооружения самотечной канализации, жесткость SN2 или SN4;
  • НПВХ200 – трехслойные трубы, толщина стенок почти 5 мм;
  • ПВХ250 – трехстенные трубы с толщиной стенок 6,2 мм, оснащены раструбами и резиновыми уплотнительными кольцами;
  • ПВХ315 – трехслойные трубы, толщина стенок 7,7 мм.

Согласно тому, какое максимально давление могут выдержать напорные НПВХ-изделия, их принято делить на следующие классы:

  • PN6 – макс. рабочее давление 0,6 МПа;
  • PN10 — макс. рабочее давление 1,0 МПа;
  • PN16 — макс. рабочее давление 1,6 МПа;
  • PN20 — макс. рабочее давление 2,0 МПа.

Советы, как выбирать

Выбор труб в первую очередь зависит от назначения и условий эксплуатации: для напорных или безнапорных систем, на глубине или прокладка в подвалах, коробах, зданиях.

Второй важный фактор – рабочее давление в водопроводе или давление грунта на безнапорные сети. От этих факторов зависит выбор конструкции трубы (гладкостенная, гофра, гофра двухслойная, раструбная). Кроме того, учитывают температурный режим – перегрев земли летом, промерзание зимой.

Выбор класса кольцевой жесткости для канализационного трубопровода НПВХ зависит от плотности и толщины слоя грунта над коммуникацией. Если глубина залегания больше или канализация находится под дорогой или стоянкой для автомобилей, применяют прочные гофротрубы с двухслойной стенкой. Гофру используют и для водопроводов с большим давлением или при очень массивной стяжке над системой теплого пола.

Ориентировочная стоимость

Стоимость самых распространенных в частном строительстве разновидностей труб НПВХ – раструбных элементов Ø 110 мм – 110 рублей за метровую трубу, 315 рублей за трехметровую. Напорные раструбные круглые изделия с PN 1,6 длиной 6 м стоят от 1750 рублей. Гофротруба для канализации Ø 110 мм с SN6 стоит от 170 рублей за метр.

Стоимость коммуникаций из НПВХ

Стоимость коммуникаций из НПВХ невелика. Относительно дороги только терморезисторные фитинги и разборные муфты. Но при монтаже канализационных безнапорных сетей они редко бывают нужны. При монтаже водопроводов небольших диаметров для частного дома в них также нет необходимости, используются привычные раструбные конструкции.

Сфера применения

НПВХ трубы 110, 125, 160 и другого диаметра нашли широкое применение как в бытовом хозяйстве, так и на промышленных объектах. Они могут использоваться в любых трубопроводах, рассчитанных на транспортировку рабочей среды с температурой до 45 °С.  Приведем наиболее распространенные типы этих изделий и области их применения:

  • труба обсадная, эта НПВХ продукция используется при бурении скважин, она стала отличной альтернативой изделиям из стали, поскольку абсолютно не подвержена коррозии. Характерная особенность этих труб – наличие трапециевидной резьбы (с одной стороны она внутренняя, с другой наружная), что существенно упрощает монтаж;

  • бытовые и промышленные трубопроводные системы;

  • при монтаже электропроводки (гофрированные и плоские трубы), применяется как защитная оболочка для кабеля;

  • инженерные водосточные и канализационные системы, эту сферу применения мы рассмотрим более подробно.

Особенности монтажа

По способу подключения элементы ПВХ изготавливаются с розеткой или без нее. Для установки последних применяется сварка. С помощью удлинителей на концах деталей, арматуры разной конфигурации, муфт и поворотов собирается канализационная разводка. Клеевые технологии позволяют повысить герметичность стыков.

Установка с розетками считается самой простой. Для устранения протечек используются резиновые уплотнители. Для напорных труб применяется холодная сварка, выполняется с использованием химических составов. Переходные соединения надежно соединяют изделия из разного сырья.

Достоинства и недостатки ПВХ изделий

Поливинилхлорид после обработки под действием высокого давления на выходе образует сверхпрочное композитное соединение. А потому изделия из этого полимера обладают массой преимуществ.

К числу таковых стоит отнести:

  1. Доступная стоимость. В сравнении с бетонными и чугунными аналогами цена на полимерные изделия относительно не высока, что делает их доступными для любого потребителя.
  2. Высокие эксплуатационные параметры. На стенках полимерных труб не образуется коррозия. Изделия устойчивы к воздействию агрессивных сред. Благодаря гладкой внутренней поверхности на них не формируются отложения и не образуются наросты.
  3. Малый вес изделий при довольно высоком уровне прочности.
  4. Простота монтажа, не предполагающая задействование специального оборудования.
  5. Широкое разнообразие монтажных элементов. Это в значительной мере упрощает проектирование разветвленных сложных трубопроводов.

Полимерные трубы являются морозостойкими. Так, при полном промерзании, при условии, что в трубопроводе отсутствует вода, он даже не подвергается растрескиванию. Срок службы полимерных цилиндрических изделий свыше полувека

Полимерные трубы удобно как монтировать, так и в случае необходимости демонтировать, что также актуально, учитывая специфику их использования

Высокие показатели коррозийной устойчивости дают «добро» на монтаж полимерных труб под землей. И этот фактор является ключевым, поскольку 90% канализационных трубопроводов пролегает именно там.

При строгом соблюдении технологии монтажа даже при изменении уровня залегания подземных вод полимерные конструкции не подвергаются смещению в районе стыковочных узлов, минимизируя тем самым риск разгерметизации системы.

Единственным недостатком полимерных труб является низкая устойчивость к воздействию УФ лучей и температурные ограничения от -10 °С до +65 °С. При прямом контакте с УФ-лучами снижаются эксплуатационные характеристики изделий. В этом плане они проигрывают стальным и чугунным аналогам, которым ультрафиолет не может причинить вреда.

Бетонные и железобетонные трубы

Это тяжёлая артиллерия. Такой материал для канализации используют в промышленных зданиях: для заводов или очистных сооружений.

Септик из бетонных колец

Преимущества:

  • устойчивость к механическим нагрузкам,
  • долговечность,
  • неподверженность коррозии,
  • дешевизна.

Недостатки:

  • большой вес,
  • сложность монтажа,
  • шероховатая внутренняя поверхность.

Бетон — дешёвый, долговечный и устойчивый материал. Но применять его для строительства частной домашней канализации неоправданно: едва ли там будут настолько высокие нагрузки, разве что для организации септика. А перевозка и монтаж труб обойдутся дорого и пройдут долго. Например, место укладки подготавливают: дополнительно уплотняют грунт. Бетон и железобетон подходят для строительства септиков. Бетонные кольца крепкие и долговечные, поэтому септик, вероятнее всего, не придётся менять несколько десятков лет.

Классификация по ГОСТу и особенности маркировки

При выборе труб, важно уметь правильно расшифровать маркировку на трубных изделиях из НПВХ. Буквенно-цифровой код, нанесенный на стенки трубы, содержит все данные о материале, типе, размере, дате изготовления и техусловиях

Первые буквы в маркировке означают материал изготовления — буквы PVC-U или НПВХ.

ЧИТАТЬ ТАКЖЕ: Какие трубы выбрать: полипропиленовые или металлопластиковые?

Буквы ТУ и цифры — это данные о технических условиях эксплуатации изделия.

Завершающие цифры — дата изготовления трубы.

ГОСТ Р 51613-2000, ТУ 22.21.21-034-73011750-2017Напорные трубы используются для строительства водопроводов, которые могут транспортировать даже питьевую воду. Максимальная t — до + 45°C.
ГОСТ Р 54475-2011 с ТУ 2248-050-73011750-2016Безнапорные с традиционными и усиленными кольцами преимущественно используются для строительства коммуникаций — канализации, водоотведения, промышленных стоков. Не подходят для водопроводов с питьевой водой. Максимальная t эксплуатации составляет 60°C. Допускается t транспортировки веществ при t 90°C, но продолжительностью не более минуты.

Основные разновидности труб НВПХ: классификация и особенности

В зависимости от сложности технологического процесса,  производятся однослойные или трехслойные трубы из поливинилхлорида.

Трехслойная структура обеспечивает изделиям высокие показатели износоустойчивости благодаря наружному слою из поливинилхлорида непластифицированного и внутреннему слою из вспененного вторичного материала.

В зависимости от степени жесткости, трубы НПВХ для обустройства наружной канализации делят на три класса:

  • L – имеет показатели средней жесткости – до 2 кН/м².
  • N – имеет показатели нормальной жесткости – 4 кН/м².
  • S — толстостенные трубы, имеют показатели высокой степени жесткости – 8 кН/м².

Для того, чтобы подобрать наиболее оптимальный вариант коммуникаций для эксплуатации в определенных географических и климатических условиях, необходимо выбирать изделия, обладающие определенной степенью жесткости.

Например, трубы классов L и N имеют небольшую толщину стенок, соответственно их можно укладывать в землю на небольшую глубину – от 0,8 до 6 метров. В то же время, толстостенные трубы класса S – идеальное решение в обустройстве канализационной наружной системы на глубине до 80 см и более 6-ти метров.

В зависимости от места расположения объекта и степени нагрузки в строительной зоне трубы НПВХ делятся на легкие, средние и тяжелые:

  •  В местах с небольшой нагрузкой (например, в пешеходных и зеленых зонах) применяются трубы, относящиеся к легкому типу.
  • В тех местах, где планируется небольшое транспортное движение, следует укладывать трубы, относящиеся к среднему типу.
  • В промышленных и густозаселенных районах, предполагающих постоянные тяжелые транспортные нагрузки, необходимо укладывать трубы тяжелого типа. Тем более, что такие коммуникации можно укладывать даже на глубине до 8 метров под автомагистралями.

В зависимости отспособов соединениянапорные канализационные трубы НПВХпроизводят с раструбом и без него. Для соединения конструкций, не имеющих раструба, применяются современные фитинговые элементы или клеевые технологии.

Изделия для внутренних и наружных сетей

Исходя из назначения и области применения, используются канализационные трубы НПВХ для внутренних и наружных сетей.

Данные виды коммуникаций можно эксплуатировать в определенных условиях:

  • температурный режим должен составлять от 0 до 45С;
  • транспортировка воды, других жидких и газообразных средств осуществляется под давлением;
  • возможна транспортировка химически агрессивных сред, в том числе кислот (азотной, соляной, фосфорной, серной), молока, ртути, нефти, вин, масел и других агрессивных веществ.

Основными достоинствами трубы НПВХ для канализации различных систем являются высокие показатели износоустойчивости, низкая вероятность засорообразования и зарастания, прекрасные эстетические показатели, безопасность и экологичность материала, простота монтажа.

Как правило, для обустройства систем внутренней канализации трубопроводов различного назначения предназначены серые трубы канализационные НПВХ. Их изготавливают из поливинилхлорида непластифицированного высокого качества серого цвета. Диаметр данного изделия колеблется от 50 до 250 мм.

Трубы НПВХ для внутренней канализации выпускают серого цвета

Для обустройства наружных безнапорных систем сооружений и зданий применяются трубы НПВХ для канализации коричневые. Их диаметр составляет 110-500 мм.

Неоспоримым достоинством данного типа изделий является:

 высокая формоустойчивость и твердость.

  • легкость укладки и монтажа без применения специальной техники и оборудования обуславливает вполне демократическую стоимость профессиональных услуг данного вида работ;
  • стойкость к воздействию щелочей и кислот и других химических соединений даже в условиях эксплуатации коммуникаций при повышенных температурах;
  • наличие гладкой внутренней поверхности полностью исключает образование отложений разного вида загрязнений, так как изделию присуща высокая степень самоочистки. Соответственно существенно снижаются финансовые затраты на обслуживание данных коммуникаций в процессе их эксплуатации, так как дополнительные промывки и устранения засоров таким коммуникациям не потребуются;
  • высокие показатели антикоррозийных свойств (в том числе к агрессивному воздействию извне), что позволяет укладывать коммуникации в земле без применения дополнительных способов их изоляции.

Классификация ПВХ-труб

В настоящее время выпускают несколько типов таких изделий из поливинилхлорида, каждому из которых соответствуют свои признаки классификации, в том числе по техническим/эксплуатационным характеристикам, внешнему виду и другим показателям.

Гладкие ПВХ-изделия насчитывают три вида:

  • канализационные (наружные/внутренние);
  • обсадные;
  • электротехнические.

Деление канализационных труб на две подтипа – наружные и внутренние – производится в зависимости от местоположения системы. Благодаря характеристикам изделий для внутренней канализационной системы становится возможным их применение для отвода стоков из домовладений и квартир. Наружные трубы используются для водовпускных сооружений и возведения канализационных сетей со значительным сечением.

В зависимости от радиуса изгиба такие трубы могут быть:

  • гибкими;
  • очень гибкими;
  • жесткими.

В зависимости от типового размера бывают маленькие, средние и большие изделия.

Также они подразделяются по виду рабочей среды, которую они подают:

  • безнапорные (транспортировка без давления);
  • напорные (транспортировка под давлением);
  • для разреженных сред.

Кроме того, гофрированные изделия могут быть двухслойными: они состоят из гладкого внутреннего и гофрированного внешнего слоев.

Виды и ассортимент

Производители, для удобства, пишут не полное название а в сокращенном виде. И сокращение НПВХ означает, что при изготовлении данной продукции использовался немодифицированный поливинилхлорид.

Именно это и позволяет использовать его для производства труб, так как привычный всем нам обычный ПВХ – мягкий материал и для изготовления труб просто напросто не подходит. Однако, если к стандартному составу добавить какие то дополнительные компоненты, или использовать при его обработке специальную технологию, то это придаст ему дополнительные качества.

Видео: Трубы для наружной и внутренней канализации. Рекомендации специалистов

Сейчас строительный рынок заполнен большим разнообразием продукции из этого материала. Трубы из НПВХ используемые при обустройстве канализационных систем отличаются по:

  1. назначению;
  2. толщине стенки;
  3. классу жесткости
  4. размеру.

Размер

Для прокладки трубопровода внутренней канализации используются элементы с диаметром: 25 — 50 мм – для отвода от таких приборов как раковины, мойка и т.п., а для стояков и унитаза – 110 — 150 мм и 110 мм соответственно. Наружная магистраль собирается из отрезков диаметром от 110 мм и до 1 и более метра.

Длина труб так же разнообразна, для внешней системы он составляет от 50 см до 6 метров (+ длина раструба), а для внутренней – от 30 см до 2-х метров. Разнообразие по длине обеспечивает возможность прокладки как длинных, так и коротких участков, что уменьшает количество стыков и увеличивает герметичность трубопровода.

На заметку!

Маркировка канализационных труб производится по наружному диаметру. Учитывайте это при выборе и ориентируйтесь именно на этот факт.

Толщина стенки

Для устройства разводки внутри помещения используются трубы толщина стенки которых не превышает 3,5 мм. Они считаются тонкостенными, а так как они не испытывают каких либо перегрузок, то повышенная прочность им не нужна.

Толщина стенок НПВХ труб используемых для наружной канализации начинается от 3,2 мм и заканчивается 15 мм. К тому же, они могут быть трехслойными, то-есть между наружным и внутренним слоями нпвх находится слой вспененного полимера. Именно это позволяет увеличить теплоизоляционные и прочностные показатели и уменьшить вес.

Класс жесткости

От толщины стенки и ее типа зависит и такой показатель как – кольцевая жесткость, т.е способность изделия противостоять давящей нагрузке. По этому показателю трубы НПВХ делятся на следующие классы: SN2, SN4, SN8.

Класс жесткости SN2 используется на участках не испытывающих больших нагрузок. SN4 – для укладки на участках с небольшой динамической нагрузкой и на глубину до 6 метров. Трубы класса SN8 используются для прокладки магистралей на глубине ниже 6 метров или выше 80 см.

Назначение

Вся продукция выпускаемая для канализационной системы различается и по месту ее применения. Это может быть:

  • Внутренняя система.
  • Наружные сети.
  • Напорные сети канализации.

Первая разновидность используется только для устройства разводки внутри помещения. Производятся из немодифицированного поливинилхлорида серого цвета, диаметром от 25 до 150 мм и толщиной стенки до 3,5 мм.

Второй вид выпускается рыжего или коричневого цвета, диаметром от 110 мм и длиной до 6 м. Специалисты не рекомендуют взаимозаменять их, так как труба для внутренней канализации не выдержит специфичных нагрузок и быстро придет в негодность, а установка более прочной трубы во внутреннюю сеть приведет к удорожанию всей системы.

Для напорной канализации выпускаются трубы не имеющие раструба и стыкующиеся при помощи сваривания. Этот вид труб НПВХ способен выдержать большие нагрузки, создаваемые не только давлением почвы, но и насосами.

Возможно это вас заинтересует:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
